BEDIENUNGSANLEITUNG SSG-04 Vevor

Der Zusammenbau dieses Score Arcade-Spielautomaten dauert etwa 3 Stunden. Es wird empfohlen, dass ihn 2 Personen bedienen.

SICHERHEITSHINWEISE

Vielen Dank, dass Sie dieses Produkt verwenden. Bitte lesen Sie vor der Verwendung alle Anweisungen. Die Informationen helfen Ihnen, die bestmöglichen Ergebnisse zu erzielen.

WARNUNG:

Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch. Andernfalls kann es zu schweren Verletzungen kommen.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Bei der Konformität handelt es sich um ein EG-Sicherheitszertifikat.
	KORREKTE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.Entsprechend gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
	FCC-Informationen:ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: 1) Dieses Produkt kann schädlicheStörungen verursachen.2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B.gemäß Teil 15 der FCC-Regeln. Diese Grenzen sollen einen angemessenen Schutz bieten gegen schädliche Störungen in einer Wohnanlage.Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch abstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was durch Ein- und Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben. Empfangsantenne neu ausrichten oder an einem anderen Ort aufstellen. Abstand zwischen Produkt und Empfänger vergrößern. Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist. Wenden Sie sich zur Unterstützung an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Beim Zusammenbau müssen diese Anweisungen befolgt werden. Ein falscher Zusammenbau kann gefährlich sein.
2. Tragen Sie während der Montage eine Schutzbrille und robuste Arbeitshandschuhe.
3. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
4. Gewichtskapazität und andere Produktfähigkeiten gelten nur für ein vollständig und korrekt montiertes Produkt.
5. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.

1. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
2. Die Platte ist schwer. Achten Sie bei der Installation darauf, sie nicht zu beschädigen. Bitten Sie ggf. jemanden, Ihnen bei der Installation zu helfen.
3. Die Montage sollte nur von Erwachsenen durchgeführt werden.
4. ACHTUNG: Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht Erstickungsgefahr. Halten Sie diese Kleinteile beim Zusammenbau von Kindern fern!
5. Entfernen Sie vor der ersten Inbetriebnahme sämtliche Werbematerialien und Verpackungsmaterialien vom Gerät.

AUFMERKSAMKEIT!

WARNUNG! Halten Sie Kinder und Haustiere fern.

WARNUNG! Entfernen Sie sämtliche Verpackungsmaterialien und bewahren Sie diese für eine spätere Verwendung auf. Verpackungsmaterialien sind kein Spielzeug.

ACHTUNG! Lassen Sie Kinder nicht mit dem Verpackungsmaterial spielen. Bei Verschlucken des Verpackungsmaterials besteht Erstickungsgefahr!

WARNUNG! Erstickungsgefahr – Kleinteile. Nicht für Kinder unter 3 Jahren. Von einem Erwachsenen zusammengebaut. WARNUNG! Erstickungsgefahr – Kleinteile. Nicht für Kinder unter 3 Jahren.

Von einem Erwachsenen zusammengebaut.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

JWARNUNG: UM SCHWERE VERLETZUNGEN UND TOD DURCH UMSTURZEN ZU VERMEIDEN: 1. Um Unfälle oder

Verletzungen durch scharfe Kanten zu vermeiden, seien Sie bei der Montage und Verwendung bitte vorsichtig.

1. Nur bestimmungsgemäß verwenden. Nicht auf dem Produkt sitzen oder stehen.
2. Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile lose oder beschädigt sind.
3. Wenn Teile fehlen, kaputt, beschädigt oder abgenutzt sind, verwenden Sie diesen Artikel nicht mehr, bis Reparaturen durchgeführt und Ersatzteile eingebaut wurden.
4. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie alle Knöpfe fest an, bevor Sie eine Last aufbringen. Achten Sie auf dynamische Belastung! Die plötzliche Lastbewegung kann kurzzeitig eine Überlastung erzeugen und zu einem Produktausfall führen.
5. Versuchen Sie, nicht zu schwer zu sein, um zu vermeiden, dass sich das Gewicht an einer Stelle konzentriert und der Tisch umkippt.

ACHTUNG: Nicht auf das Gerät steigen, um zu spielen, vermeiden Sie ein Umkippen

HARDWAREKENNUNG

(Maßstabsgetreu)

H1 - 3,5 mm x 18 mm

Phillips-Runde

Kopfschraube

(24 Stück)

H2 - 3,5 mm x 28 mm

Phillips-Runde

Kopfschraube

(28 Stück)

H3 - 3,5 mm x 12 mm

Phillips-Runde

Kopfschraube

(98 Stück)

H4 - 6 mm x 25 mm

Inbusschrauben (16

Stück)

H5 - 6,5 mm x 18 mm

Unterlegscheibe

(16 Stück)

H6 - M6 Federscheibe

(16 Stück)

H7 - 3,5 mm x 14 mm

Phillips-Runde

Kopfschraube

(12 Stück)

(Nicht maßstabsgetreu)

P1 - Vorderbeinschürze (1 Stk.)

P2 – Linkes Vorderbein (wird mit P17 zusammengebaut) (1 Stk.)

P3 – Rechtes Vorderbein (wird mit P18 zusammengebaut) (1 Stk.)

P4 Ballfang-Bodenplatte (1 Stück)

P5 - Zieltafel mit Punktesensoren (1 Stk.)

P6 - Obere Schlene aus Kunststoff Eckkappe (2 Stück)

P9 - Backboard mit Grafik (1 Stück)

P10 - Oberschrank Panel für Punktezähler (1 Stk.)

23-3/8" 34-3/8"

P11 – Oberer Rücken Kabinettsvorstand (1 Stk.)

P12 - Unterer Rücken Kabinettsvorstand (1 Stück)

P14 - Rechte Seitenschürze (1 Stück)

(Mit EIN/AUS-Schalter + Verkabelung) P15 - Linke Oberschiene mit Steuerschalter und Verkabelung (1 Stk.)

P16-Rechte obere Schiene (1 Stück)

Schwarz Malerei

P17-Linkes Bein (wird mit P2 zusammengebaut) (1 Stk.)

P18 – Rechtes Bein (wird mit P3 zusammengebaut) (1 Stk.)

P20 - Holzstützstrebe (verpackt mit schwarzen L-Winkelstücken aus Kunststoff) (1 Stück)

P21 - Anschlussplatine (2 Stück)

P22 - Torkasten P23 - Metall-Verbindungsplatte Bodenplatte (16 Stück) (1 Stück)

P24 - Mittleres Stützbrett (2 Stk.)

P25 - Endstützbrett (1 Stk.)

P26 - Kunststoff-Ballrücklauf (1 Stück)

P27 - Klares Plexiglas (1 pc)

P28 - Untere Front Kabinettsvorstand (1 Stück)

P29 - Electronic Scorer (1 Stück)

P30 - Schwarzer Kunststoff „L“-Klammer (6 Stück)

P31 - Links Kunststoff Zierleiste (1 Stk.)

P32 - Rechts Kunststoff Zierleiste (1 Stk.)

P33 - Kunststoffverbinder (Spielfeld zum vorderen Bein) (1 Stück)

ZUBEHÖRKENNZEICHNUNG

(Nicht maßstabsgetreu)

A1 - A/C-Adapter (1 Stück)

A2 - Ball (4 Stück)

BENÖTIGTE TEILE

1 Stück - S. 13 1 Linke Seite Schürze

10 Stück - P23 Metall-Verbindungsplatte. 40 Stück -

Stück - -S. 14 1 Rechte Seite Schürze

H3 Kreuzschlitz-Rundkopfschraube.

Stück y S. 15 Linke Oberschiene mit Steuerschalter

1 Stück - P16 Rechte obere Schiene

SCHRITT 1

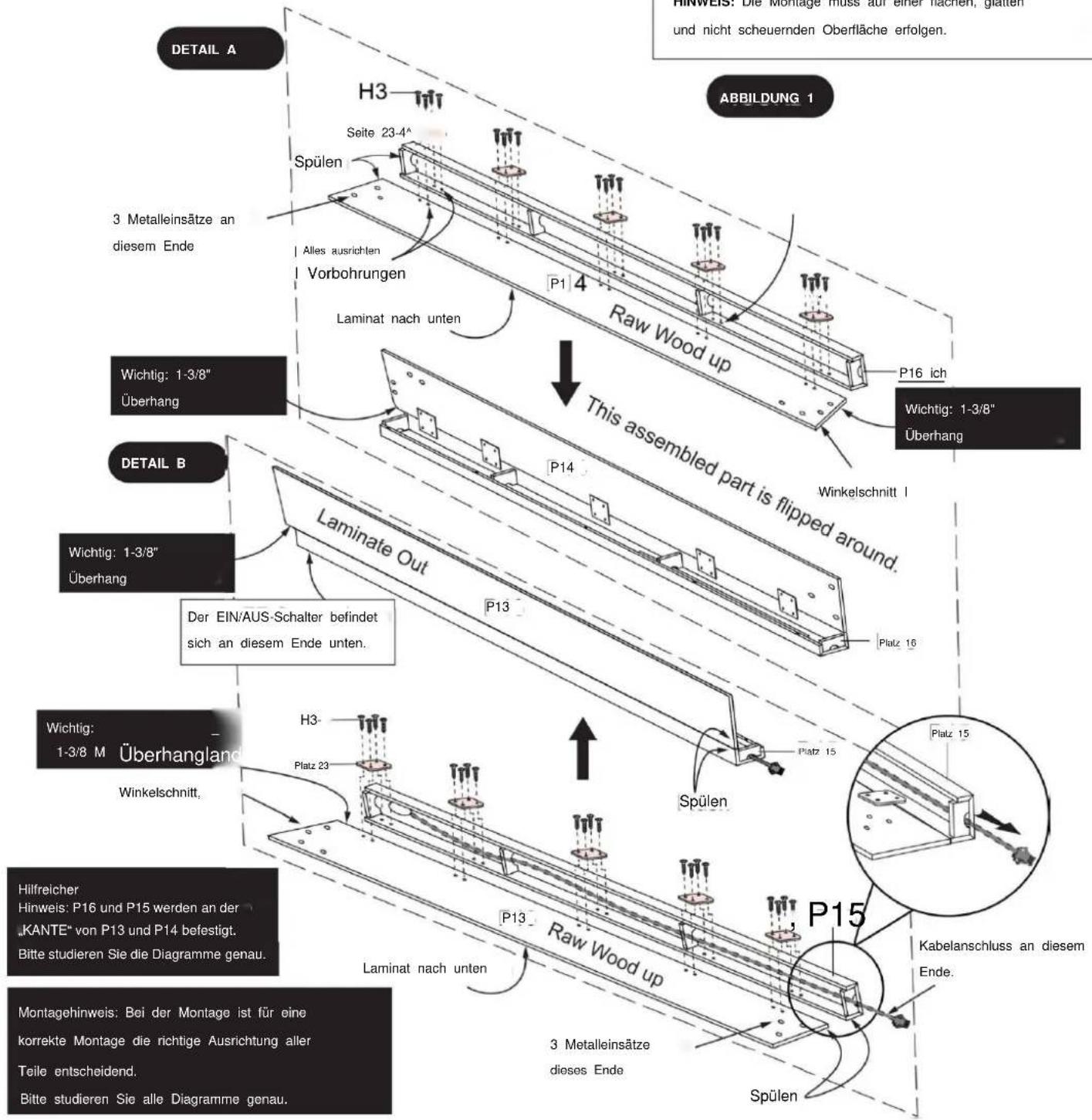

Befestigen Sie die rechte Seitenschürze P14 mit den Metallverbindungsplatten P23 und den Führungslöchern an P14/P16 an der rechten oberen Schiene P16. Verwenden Sie dazu die H3 -Kreuzschlitzschrauben mit Rundkopf, wieDETAIL A gezeigt.

Befestigen Sie die linke Seitenschürze P13 mit den Metallverbindungsplatten P23 und den Führungslöchern an P13/P15 an der linken oberen Schiene P15. Verwenden Sie dazu die Kreuzschlitzschrauben H3 mit rundem Kopf, wie in DETAIL B gezeigt.

Ziehen Sie die H3-Schrauben fest, aber entfernen Sie sie NICHT.

HINWEIS: Die Montage fluss auf einer nachen, glatten und nicht scheuernden Oberfläche erfolgen. DETAIL A H3 Seite 23-4" Spülen 3 Metalleinsätze an diesem Ende Alles ausrichten Vorbohrungen P1 4 Raw Wood up Laminat nach unten This assembled part is flipped around. Wichtig: 1-3/8" Überhang DETAIL B Wichtig: 1-3/8" Überhang Der EIN/AUS-Schalter befindet sich an diesem Ende unten. Wichtig: 1-3/8 M Überhangland Winkelschnitt. H3- Platz 23 P13 Platz 16 Platz 15 P15 Kabelanschluss an diesem Ende. Laminat nach unten 3 Metalleinsätze dieses Ende Spülen Hilfreicher Hinweis: P16 und P15 werden an der „KANTE“ von P13 und P14 befestigt. Bitte studieren Sie die Diagramme genau. Montagehinweis: Bei der Montage ist für eine korrekte Montage die richtige Ausrichtung aller Teile entscheidend. Bitte studieren Sie alle Diagramme genau.

BENÖTIGTE TEILE

1 Stück - P19 -Spielfeld mit Endrampe

10 Stück -H2 Kreuzschlitzschrauben mit Rundkopf

A

SCHRITT 2

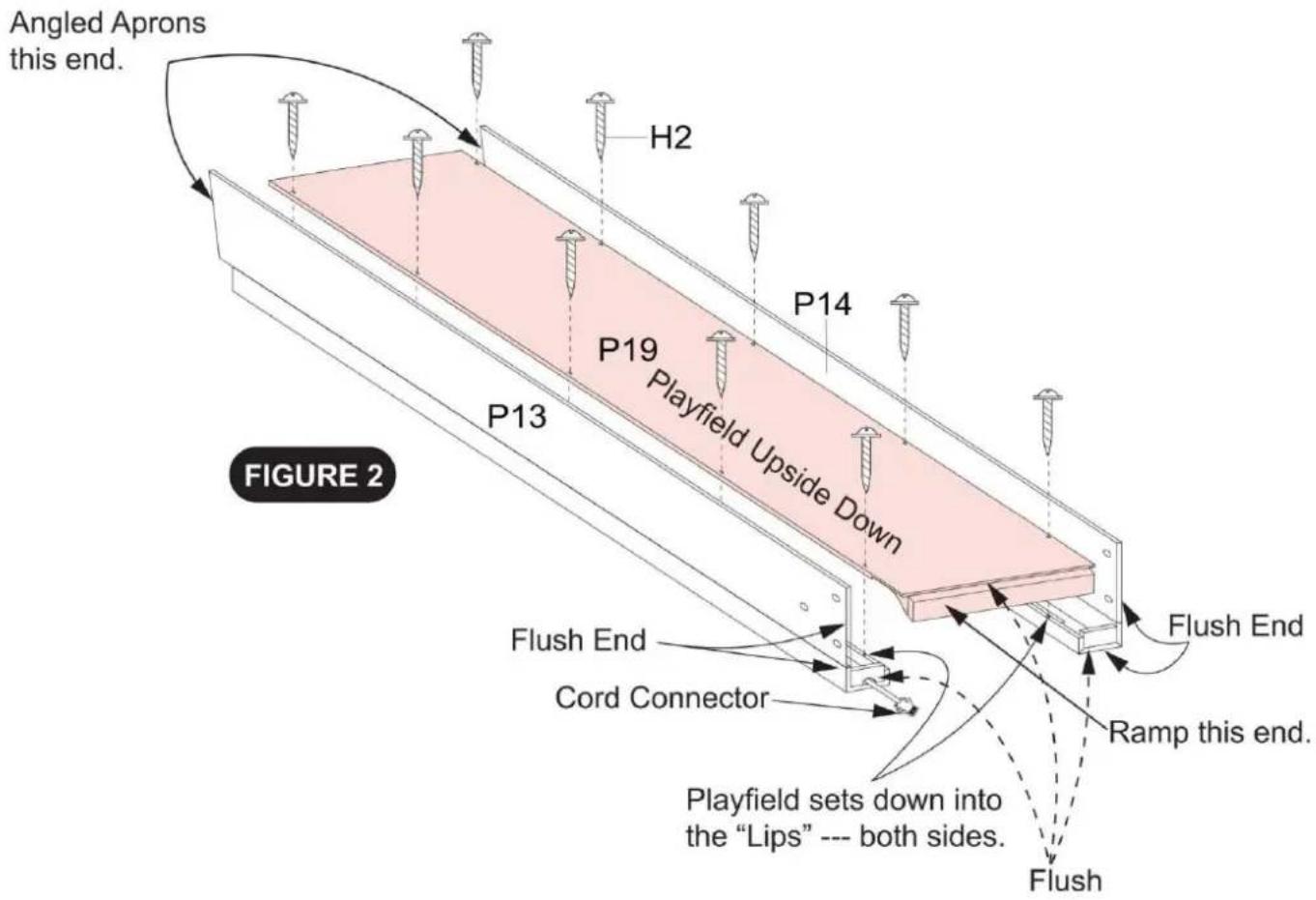

Befestigen Sie das P19- Spielfeld mit den Führungslöchern und den runden H2 -Kreuzschlitzschrauben an den Baugruppen aus SCHRITT 1, wie in ABBILDUNG 2 gezeigt.

Ziehen Sie die H2-Schrauben fest, aber entfernen Sie sie NICHT.

Montagehinweis: Bei der Montage ist für eine korrekte Montage die richtige Ausrichtung aller Teile entscheidend.

Bitte studieren Sie alle Diagramme genau.

BENÖTIGTE TEILE

1 Stück - P1 Endschürze

1 Stück - P18 rechtes Bein 4

1 Stück - P2 Linkes Vorderbein

Stück – H2 Kreuzschlitzschraube mit Rundkopf 20 Stück

1 Stück - P3 Rechtes Vorderbein

- H3 Kreuzschlitzschraube mit Rundkopf 6 Stück - P23

1 Stück - P17 Links Bein

Metallverbindungsplatte

Und

SCHRITT 3

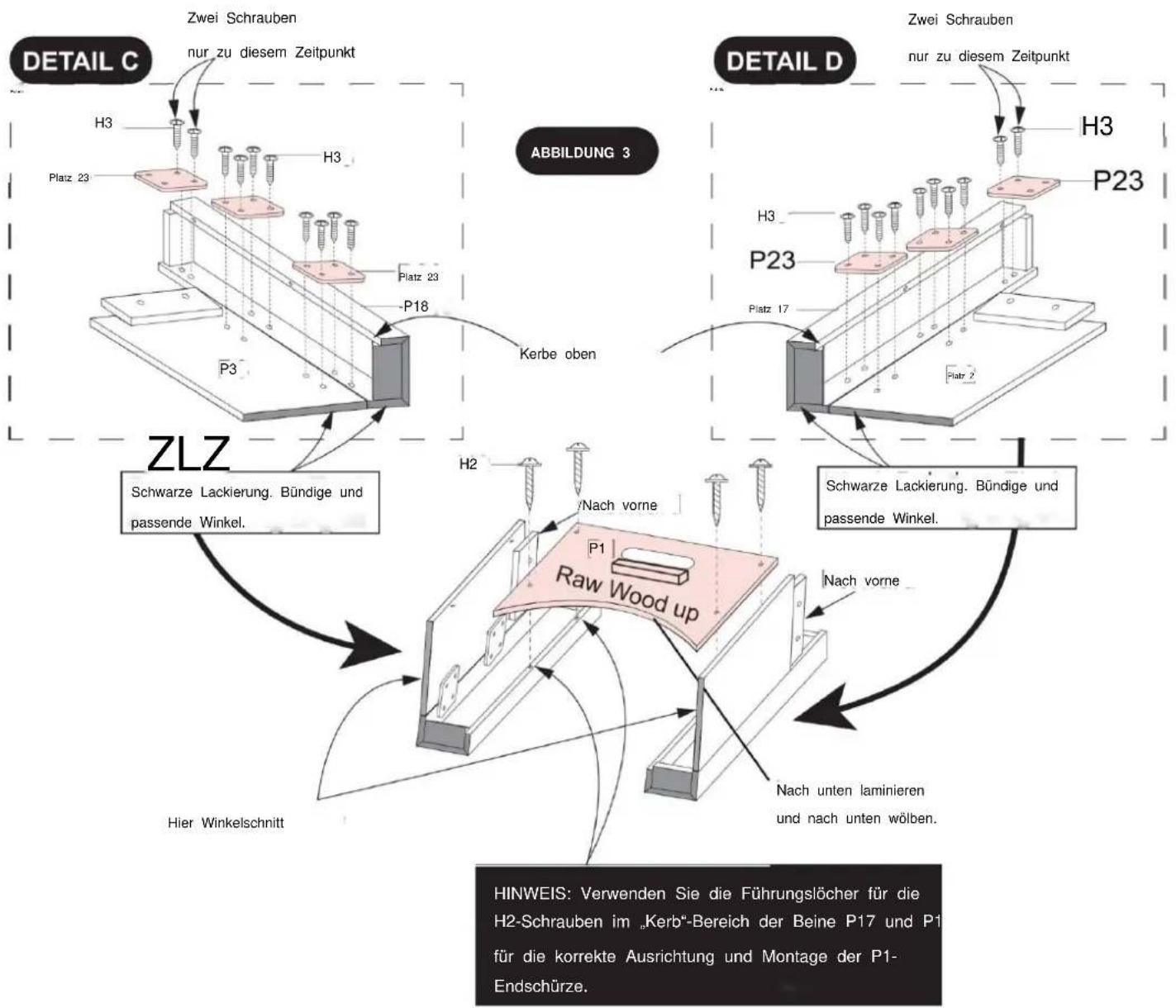

Befestigen Sie das rechte Vorderbein P3 am rechten Bein P18 mit den Metallverbindungsplatten P23, den Führungslöchern und den Kreuzschlitz-Rundkopfschrauben H3, wie in DETAIL C gezeigt.

Befestigen Sie das linke Vorderbein P2 mit den Metallverbindungsplatten P23, den Führungslöchern und den Kreuzschlitzschrauben mit Rundkopf H3 am linken Bein P17, wie in DETAIL D gezeigt.

Befestigen Sie die DETAIL C / D -Baugruppen mit den Führungslöchern und den H2 -Kreuzschlitzschrauben mit Rundkopf an der P1-Endschürze, wie in ABBILDUNG 3 gezeigt.

Ziehen Sie die Schrauben H2 und H3 fest, aber entfernen Sie sie NICHT.
    subgraph_A["DETAIL C"]
        A1["Zwei Schrauben"] --> A2["nur zu diesem Zeitpunkt"]
        A3["H3"] --> A4["Platz 23"]
        A5["H3"] --> A6["P3"]
        A7["P18"] --> A8["-P18"]
    end

    subgraph_B["DETAIL D"]
        B1["Zwei Schrauben"] --> B2["nur zu diesem Zeitpunkt"]
        B3["H3"] --> B4["P23"]
        B5["P23"] --> B6["Platz 17"]
        B7["P23"] --> B8["-P23"]
    end

    A1 -->|ZLZ\nSchwarze Lackierung. Bündige und passende Winkel.| A2
    A2 -->|H2| A3
    A3 -->|H2| A4
    A4 -->|Nach vorne| A5
    A5 -->|P1\nRaw Wood up| A6
    A6 -->|Nach unten laminieren und nach unten wölben.| A7
    A7 -->|Hier Winkelschnitt| A8
    B1 -->|Zwei Schrauben] --> B2
    B3 --> B4
    B5 --> B6
    B7 --> B8
    B8 --> B9
    B9 --> B10
    B10 --> B11
    style A1 fill:#f9f,stroke:#333
    style B1 fill:#f9f,stroke:#333
    style B2 fill:#f9f,stroke:#333
    style B3 fill:#f9f,stroke:#333
    style B4 fill:#f9f,stroke:#333
    style B5 fill:#f9f,stroke:#333
    style B6 fill:#f9f,stroke:#333
    style B7 fill:#f9f,stroke:#333
    style B8 fill:#f9f,stroke:#333
    style B9 fill:#f9f,stroke:#333
    style B10 fill:#f9f,stroke:#333
    note right of A: HINWEIS: Verwenden Sie die Führungslöcher für die H2-Schrauben im „Kerb“-Bereich der Beine P17 und P1 für die korrekte Ausrichtung und Montage der P1-Endschürze.

BENÖTIGTE TEILE

1 Stück - P33- Kunststoffverbinder (Spielfeld zum Vorderbein)

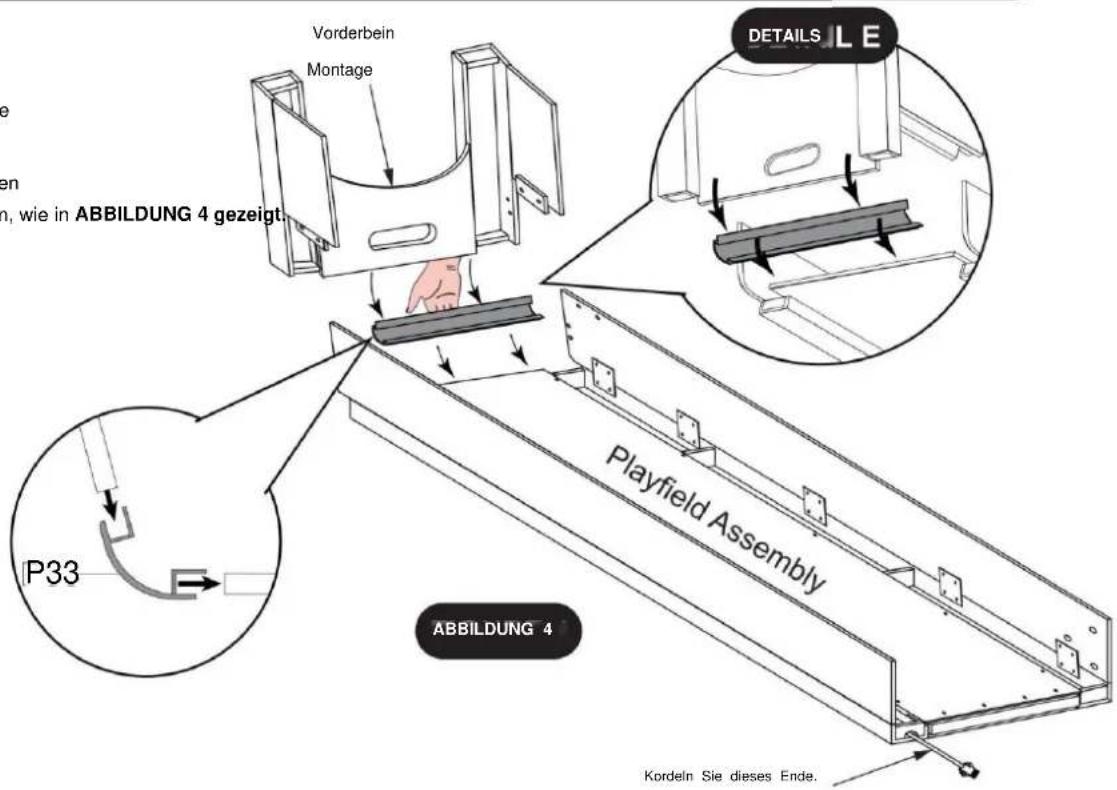

SCHRITT 4

Verbinden Sie in SCHRITT 3 die

Vorderbeinbaugruppe mit der

Spielfeldbaugruppe, indem Sie den

Kunststoffverbinder P33 verwenden, wie in ABBILDUNG 4 gezeigt

Vorderbein Montage DETAILS I E P33 Playfield Assembly ABBILDUNG 4 Kordeln Sie dieses Ende.

BENÖTIGTE TEILE

4 Stück - H1 Kreuzschlitz-Rundkopfschraube

4 Stück - H3 Kreuzschlitzschrauben mit Rundkopf

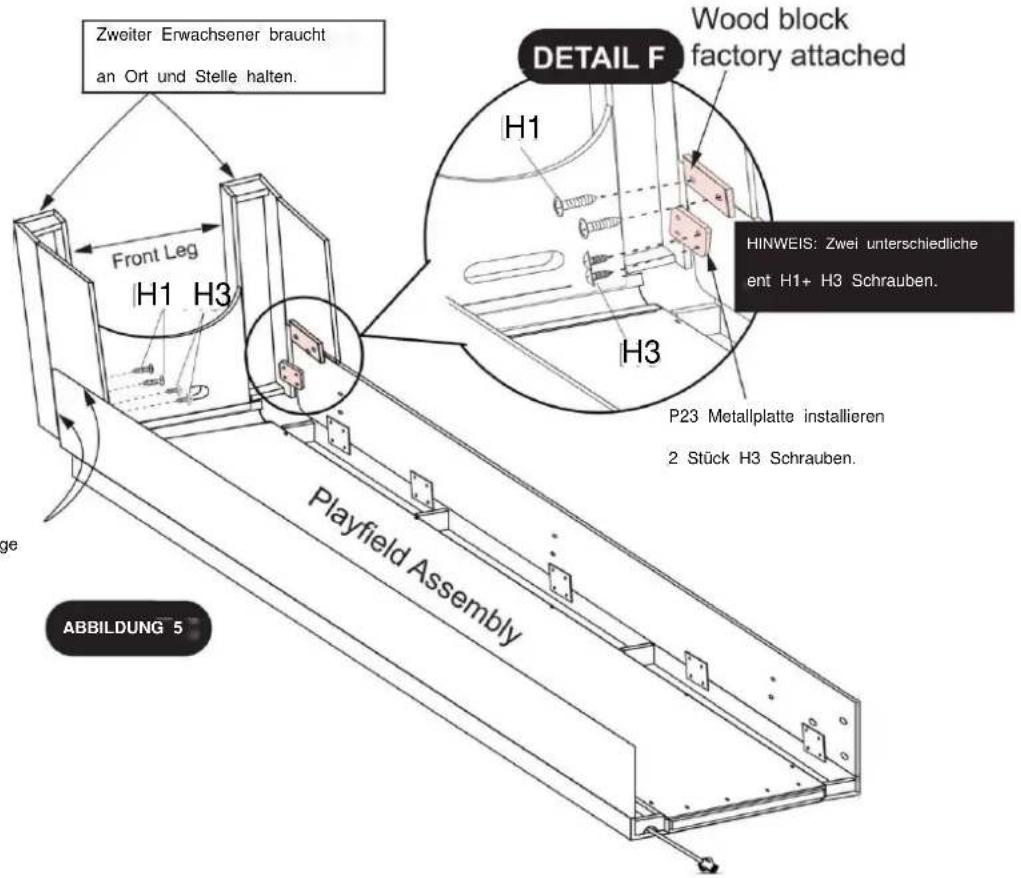

SCHRITT 5

Befestigen Sie das vordere Bein aus

SCHRITT 3 an der Baugruppe aus

SCHRITT 2, indem Sie die

Führungslöcher und die runden

Kreuzschlitzschrauben H1 und

H3 verwenden, wie in ABBILDUNG 5 gezeigt.

Ziehen Sie die Schrauben H1 und H3 fest, aber entfernen Sie sie NICHT.

Zweiter Erwachsener braucht an Ort und Stelle halten. DETAIL F Wood block factory attached H1 H3 HINWEIS: Zwei unterschiedliche ent H1+ H3 Schrauben. P23 Metallplatte installieren 2 Stück H3 Schrauben. Playfield Assembly ABBILDUNG 5

Keine Lücken bei der Montage

BENÖTIGTE TEILE

2 Stück – P24 Mittleres Stützbrett 1 Stück – P25

Endstützbrett 6 Stück - P30 Schwarze L-

Klammer aus Kunststoff

12 Stück -H7 Kreuzschlitzschrauben mit Rundkopf

SCHRITT 6

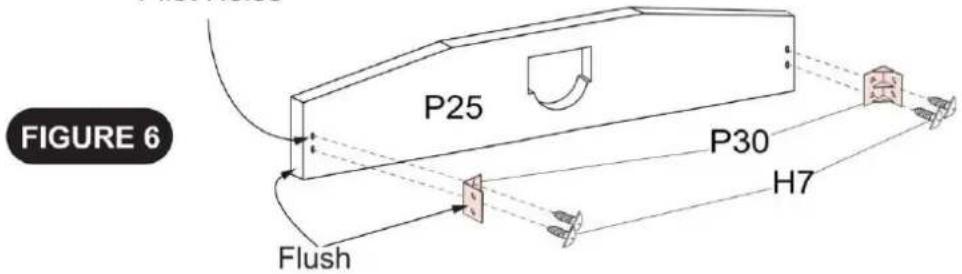

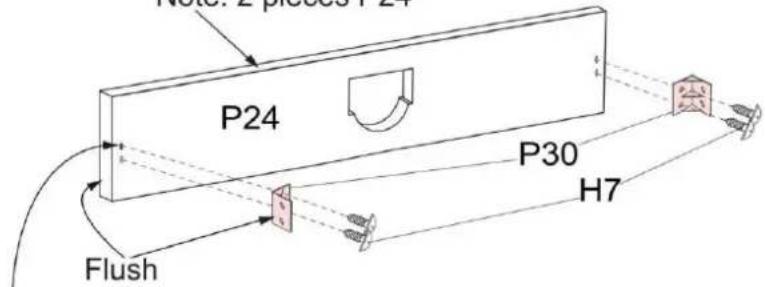

Befestigen Sie die P30 Kunststoff-L-Klammern mit den

Führungslöchern und den H7 Kreuzschlitz-Rundschrauben

an den P241 P25- Stützbrettern, wie in ABBILDUNG 6

gezeigt.

Festziehen, aber NICHT herausziehen H3

Schrauben.

Note: 2 pieces P24

P24 P30 Flush H7

Pilot Holes

FIGURE 6 P25 P30 Flush H7

BENÖTIGTE TEILE

12 Stück -H3 Kreuzschlitzschrauben mit Rundkopf

SCHRITT 7

Befestigen Sie die Stützplattenbaugruppen P241 P25

mit den Führungslöchern und den runden

Kreuzschlitzschrauben H3 an den Seitenschürzen, wie in

ABBILDUNG 7 gezeigt.

Festziehen, aber NICHT herausziehen H3

Schrauben.

Montagehinweis: Bei der Montage ist für eine

korrekte Montage die richtige Ausrichtung aller

Teile entscheidend.

Bitte studieren Sie alle Diagramme genau.

ABBILDUNG 7

Abgewinkelt geschnitten

Diese abgerundeten Aussparungen

müssen nach unten zeigen.

BENÖTIGTE TEILE

2 Stück - P21- Anschlussplatte. 6 Stück -

H4 -Inbusschraube.

6 Stück - H5- Unterlegscheibe 6

Stück - H6- Federscheibe

SCHRITT 8

Befestigen Sie die P21 Verbindungsplatten an der Innenseite der Seitenwand

Schürzen mit H4 Innensechskantschrauben, H5 Unterlegscheiben, H6

1 Stk. - P20 Holzstützstrebe 1 Stk. - P26 Kunststoff-

Kugelrückführung

2 Stück - H3 Kreuzschlitz-Rundkopfschraube

SCHRITT 9

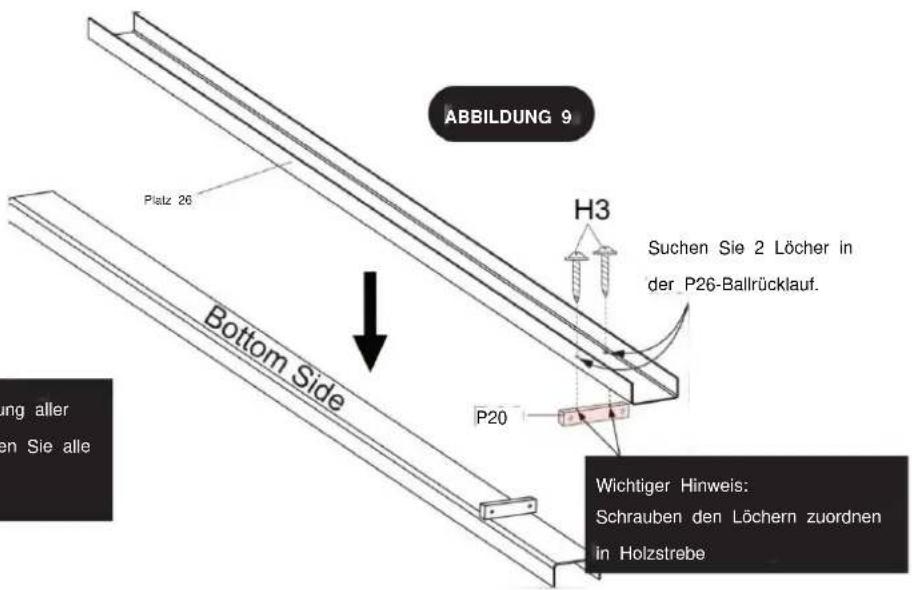

Befestigen Sie die hölzerne Stützstrebe P20 mit den

runden Kreuzschlitzschrauben H3 an der

Kugelrückführung P26 aus Kunststoff, wie in

ABBILDUNG 9 gezeigt.

Festziehen, aber NICHT herausziehen H3 Schrauben.

Montagehinweis: Bei der Montage ist die korrekte Ausrichtung aller Teile für eine korrekte Montage entscheidend. Bitte studieren Sie alle Diagramme genau.

7

ABBILDUNG 9 Platz 26 H3 Suchen Sie 2 Löcher in der P26-Ballrücklauf. Bottom Side P20 Wichtiger Hinweis: Schrauben den Löchern zuordnen in Holzstrebe

BENÖTIGTE TEILE

2 Stück - H2 Kreuzschlitzschraube mit Rundkopf

SCHRITT 10

Installieren und befestigen Sie den P26- Kunststoff-Kugelrücklauf mit den H2 -Kreuzschlitz-Rundschrauben an den P24/25- Stützbrettern, wie in DETAIL I gezeigt.

1 Stück - P22 Torkasten-Bodenbrett

4 Stück – H2 Kreuzschlitzschrauben mit Rundkopf

HINWEIS: ZUM AUFBAU BENÖTIGEN SIE 2 ERWACHSENE

SCHRITT 11

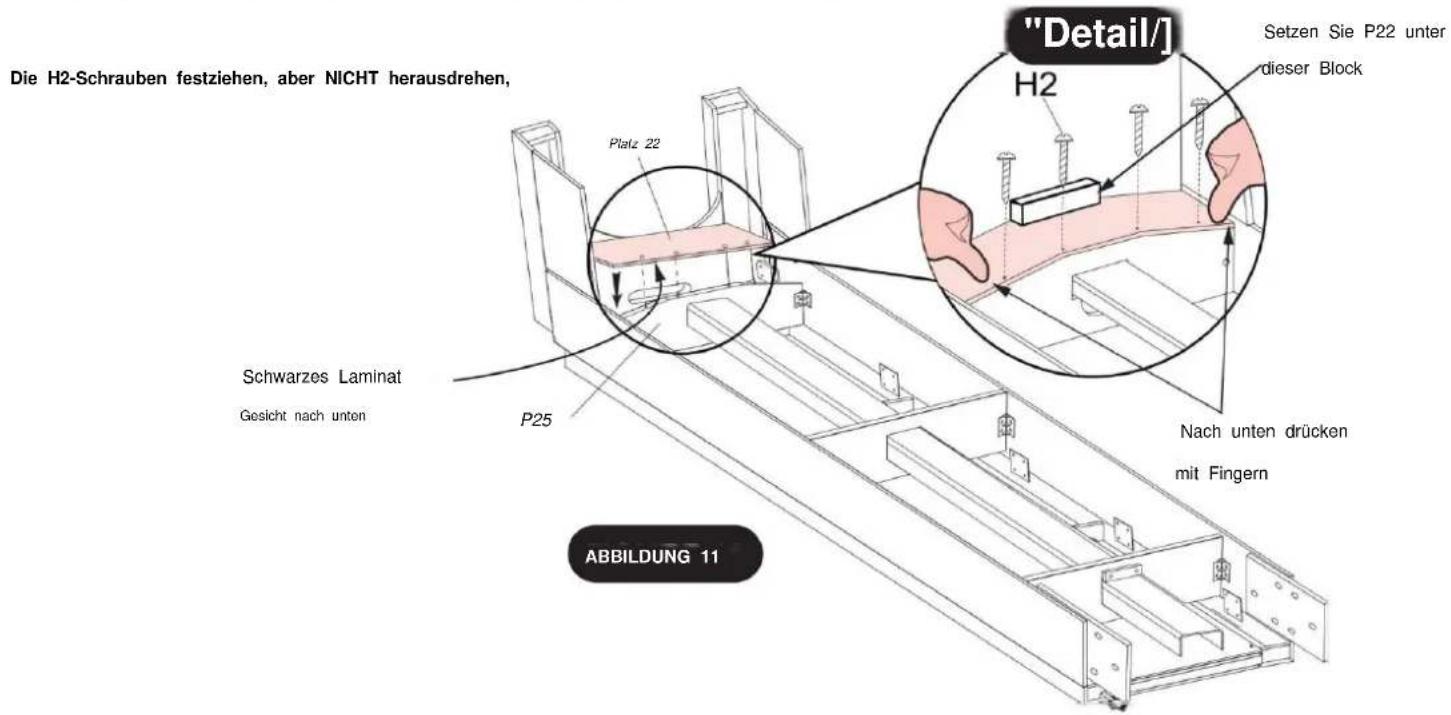

Befestigen Sie das P22- Torkasten-Bodenbrett mit den H2 -Kreuzschlitz-Rundschrauben am P25- Endstützbrett, wie in DETAIL J gezeigt.

"Detail/"] H2 Setzen Sie P22 unter dieser Block Platz 22 Schwarzes Laminat Gesicht nach unten P25 Nach unten drücken mit Fingern ABBILDUNG 11

BENÖTIGTE TEILE

1 Stück P7 Rechtes hinteres Bein

4 Stück – H2 Kreuzschlitzschrauben mit Rundkopf

- 1 P8 Linkes Hinterbein

Stück - ŷ1 Stück

P28 Rückwand - D

HINWEIS: ZUM AUFBAU BENÖTIGEN SIE 2 ERWACHSENE

SCHRITT 12

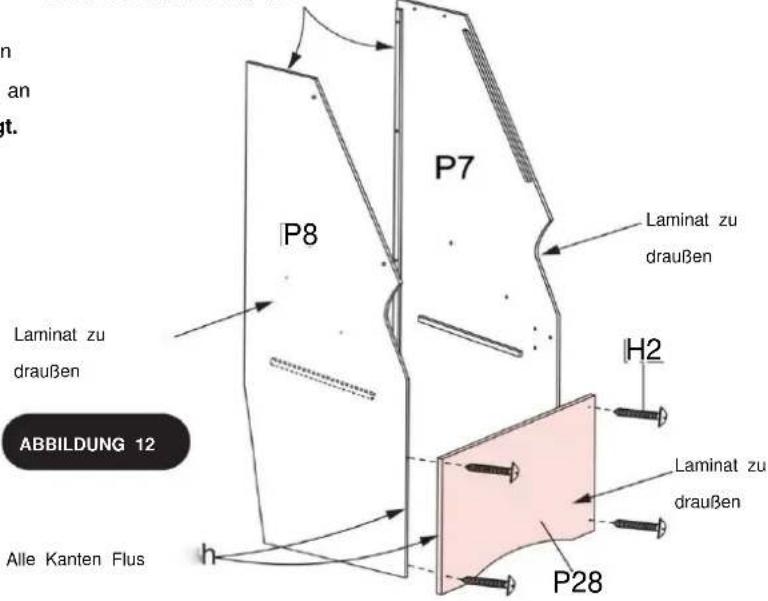

Befestigen Sie die untere vordere Schrankplatte P28 mit den Führungslöchern und den runden Kreuzschlitzschrauben H2 an den hinteren Beinen P7 und P8, wie in ABBILDUNG 12 gezeigt.

Ziehen Sie die H2-Schrauben fest, aber entfernen Sie sie NICHT.

Zweiter Erwachsener hält hier

n an nt. P7 P8 Laminat zu draußen H2 P28 Laminat zu draußen ABBILDUNG 12 Alle Kanten Flus

BENÖTIGTE TEILE

6 Stück - H4 Innensechskantschraube 6

6 Stück - H6 -Federscheibe

Stück – H5 Unterlegscheibe

HINWEIS: ZUM AUFBAU BENÖTIGEN SIE 2 ERWACHSENE

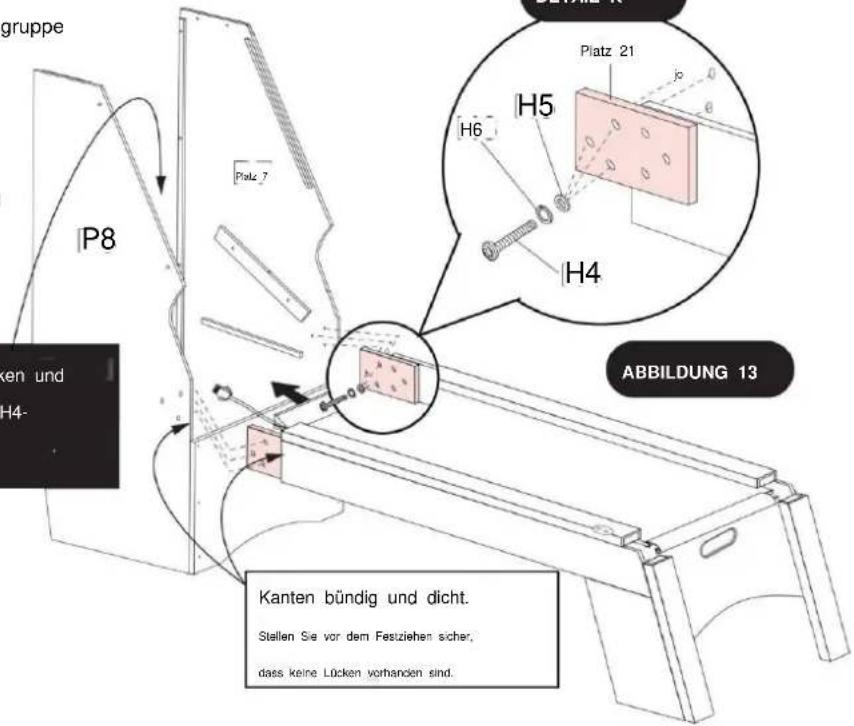

SCHRITT 13

Befestigen Sie die Baugruppe STEP 12 an der Baugruppe STEP 11 mit den H4 -Inbusschrauben, H5- Unterlegscheiben und H6- Federscheiben, wie in ABBILDUNG 13 gezeigt.

Ziehen Sie alle H4-Schrauben mit dem T1-Inbusschlüssel fest ... NICHT zu fest anziehen.

Stellen Sie sich vorsichtig zwischen die linken und rechten Schrankbeine P7 und P8, um die H4-Schrauben zu installieren und festzuziehen.

DETAIL K

gruppe P8 Platz 7 H6 H5 H4 Platz 21 ABBILDUNG 13 Kanten und H4- Stellen Sie vor dem Festziehen sicher, dass keine Lücken vorhanden sind.

BENÖTIGTE TEILE 4

1 Stück - P4 Ballstopp-Bodenplatte

Stück - H1 Kreuzschlitzschraube mit Rundkopf

SCHRITT 14

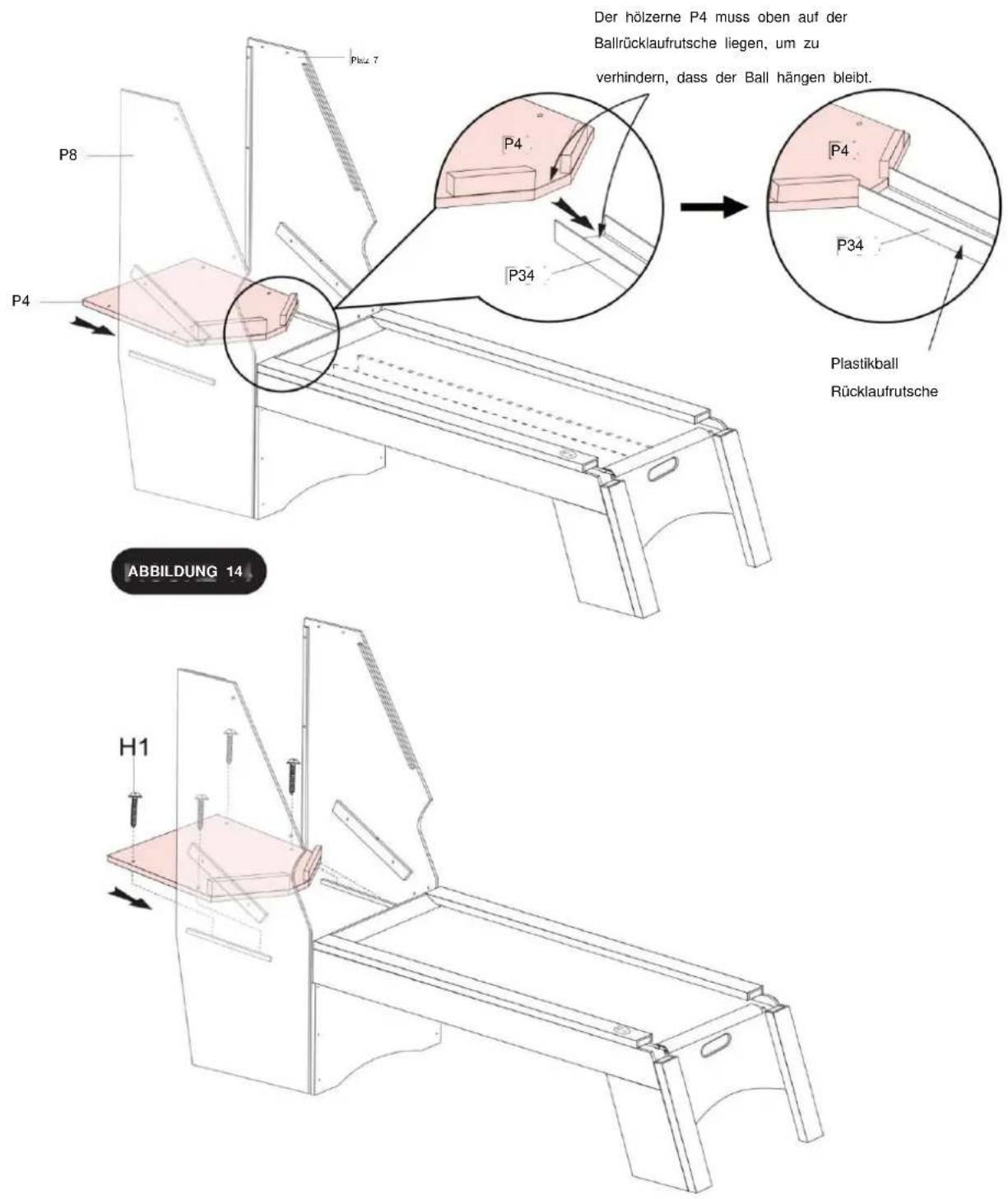

Befestigen Sie die P4 -Kugelstopp-Bodenplatte mit den Führungslöchern und den H1- Kreuzschlitz-Rundschrauben an den P7- und P8- Hinterbeinen, wie in ABBILDUNG 14 gezeigt.

Ziehen Sie die H1-Schrauben fest, aber entfernen Sie sie NICHT.

P8 P4 Platz 7 P4 P34 Der hölzerne P4 muss oben auf der Ballrücklaufrutsche liegen, um zu verhindern, dass der Ball hängen bleibt. P4 P34 Plastikball Rücklaufrutsche ABBILDUNG 14 H1

BENÖTIGTE TEILE

1 Stück - P5- Zieltafel mit Punktesensoren

2 Stück - H2 Kreuzschlitzschraube mit Rundkopf

HINWEIS: Ein zweiter Erwachsener muss P7+P8 nach innen halten, um Lücken zwischen P7, P8 und P5 zu vermeiden.

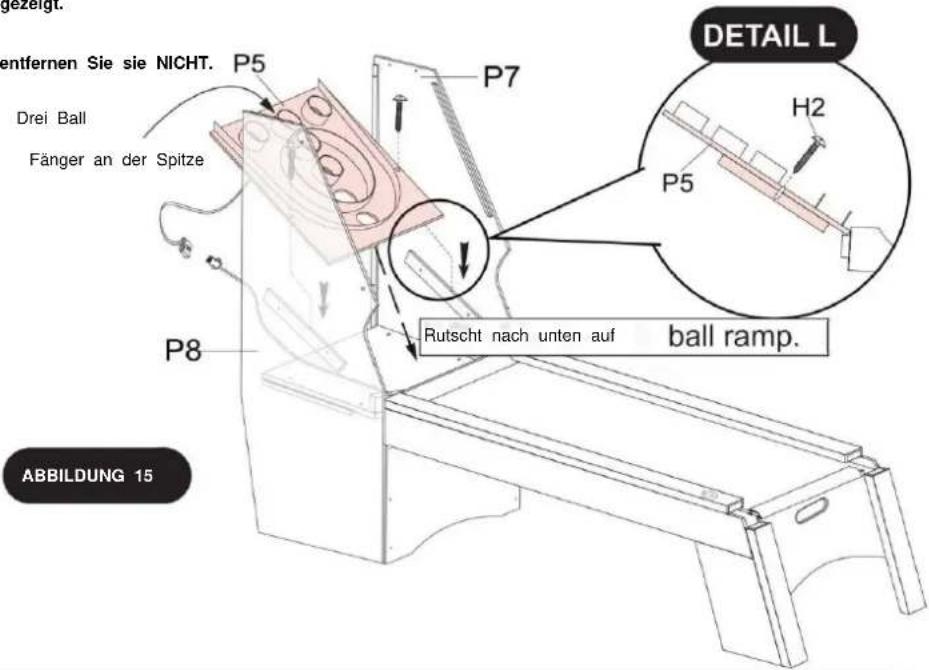

SCHRITT 15

Befestigen Sie die P5 Zielscheibe an den P7 /P8 Hinterbeinen mit Hilfe der Führungslöcher und der H2 Kreuzschlitzschrauben

Runde Schrauben, wie in ABBILDUNG 15 gezeigt.

Ziehen Sie die H2-Schrauben fest, aber entfernen Sie sie NICHT.

gezeigt. entfernen Sie sie NICHT. P5 Drei Ball Fänger an der Spitze P7 P5 DETAIL L H2 Rutscht nach unten auf ball ramp. P8 ABBILDUNG 15

BENÖTIGTE TEILE

1 Stück - P10 Oberes Gehäusepanel für Punktezähler 1

2 Stück - H1 Kreuzschlitzschraube mit Rundkopf

Stück - P29 Elektronischer Punktezähler

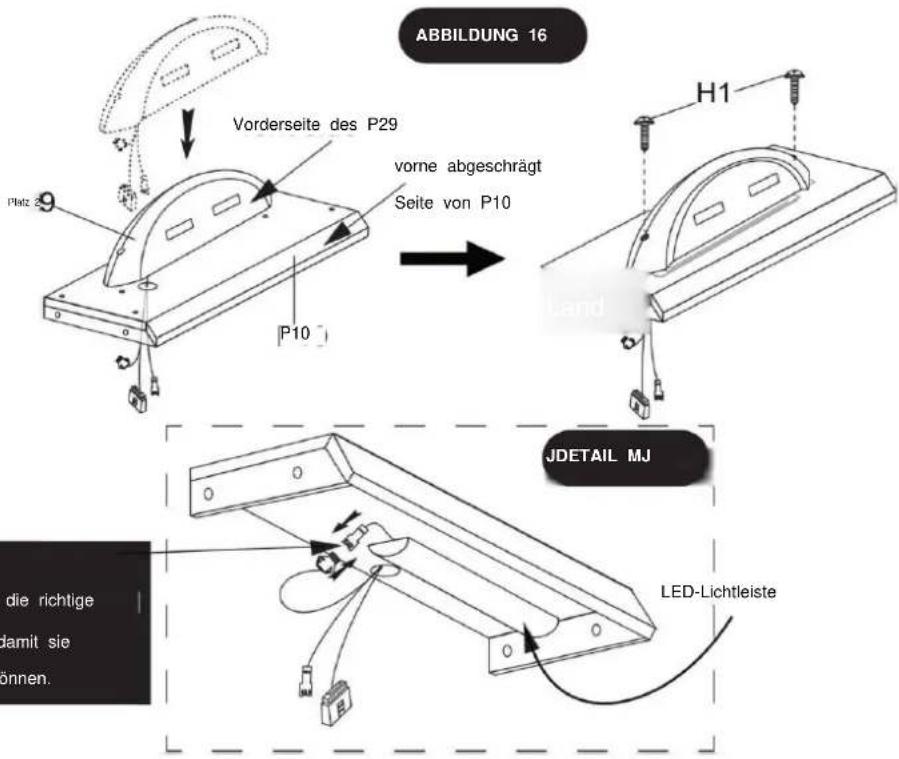

SCHRITT 16

Führen Sie die Drähte des elektronischen Punktezählers

P29 durch das Loch in der oberen Gehäuseplatte

P10.

Befestigen Sie den elektronischen Punktezähler P29 an

die obere Schrankplatte P10 mit Hilfe von

Führungslöchern und den runden Kreuzschlitzschrauben

H1, wie in ABBILDUNG 16 gezeigt.

Festziehen, aber H1 NICHT herausziehen Schrauben.

Verbinden Sie Stecker und Buchse wie in DETAIL M gezeigt.

ABBILDUNG 16 Vorderseite des P29 vorne abgeschärgt Seite von P10 H1 P10 JDETAIL MJ LED-Lichtleiste die richtige damit sie önnen.

BENÖTIGTE TEILE

1 Stück – P9- Rückwand mit Grafik. 4 Stück – H1- Kreuzschlitzschraube mit Rundkopf.

4 Stück - H4 Innensechskantschraube 4 Stück - H5 Unterlegscheibe 4 Stück - H6 Federscheibe

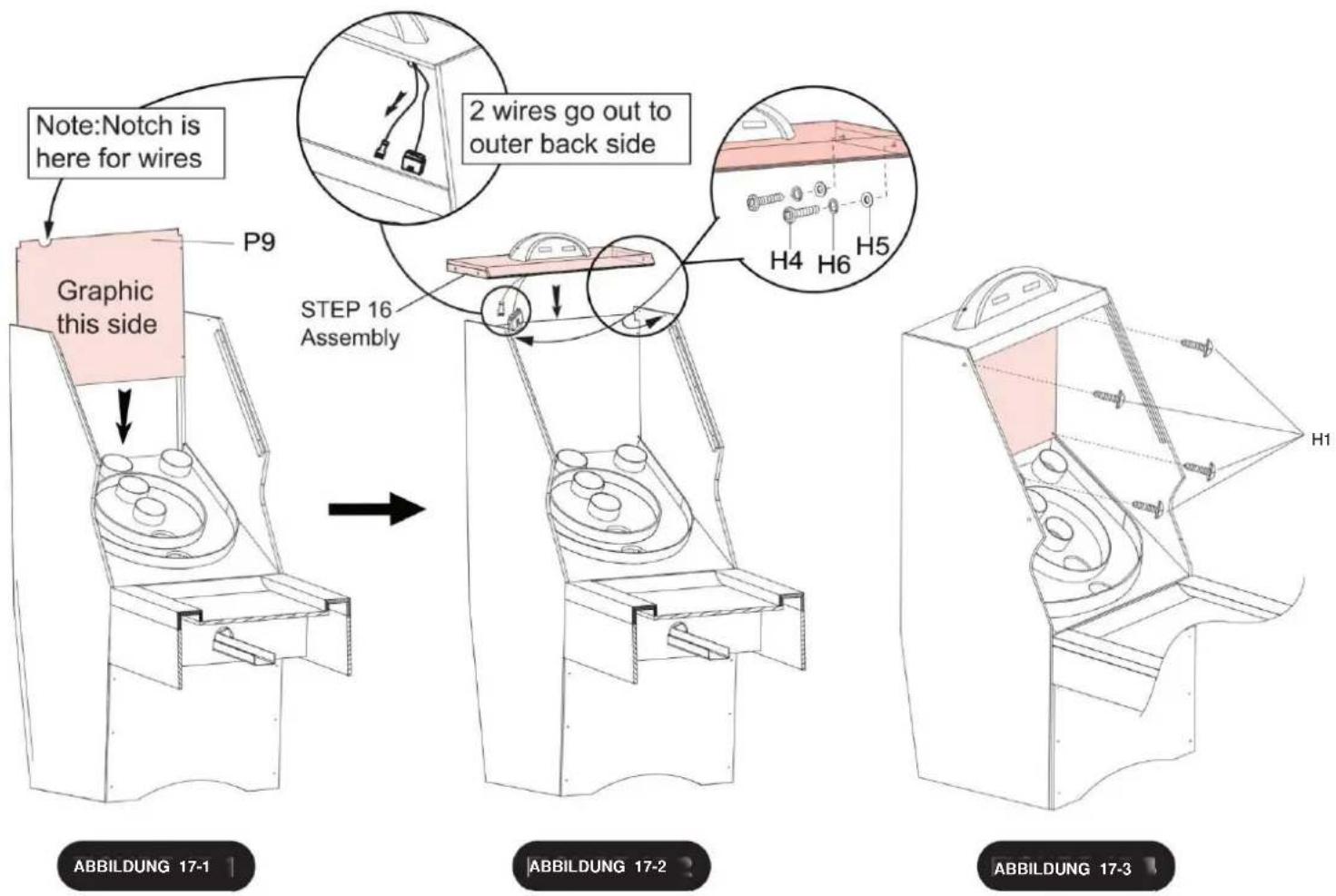

SCHRITT 17

Platzieren Sie die P9- Rückwand mit Grafik auf den P7 / P8- Hinterbeinen, wie in ABBILDUNG 17-1 gezeigt.

Befestigen Sie die Baugruppe aus SCHRITT 16 mit den Inbusschrauben H4, den Unterlegscheiben H5 und den Federscheiben H6 an den Hinterbeinen P7 und P8, wie in ABBILDUNG 17-2 gezeigt.

Ziehen Sie die H4-Schrauben mit dem T1-Inbusschlüssel fest ... NICHT zu fest anziehen.

Befestigen Sie die P9- Rückwand mit Grafik mithilfe der Führungslöcher und der H1- Kreuzschlitz-Rundschrauben an den P7 / P8- Hinterbeinen, wie in ABBILDUNG 17-3 gezeigt.

Ziehen Sie die H1-Schrauben fest, aber entfernen Sie sie NICHT.

Note:Notch is here for wires Graphic this side P9 STEP 16 Assembly 2 wires go out to outer back side H4 H6 H5 ABBILDUNG 17-1 ABBILDUNG 17-2 ABBILDUNG 17-3

BENÖTIGTE TEILE 6

1 Stück - P27 klares Plexiglas

Stück - H3 Kreuzschlitz-Rundkopfschraube

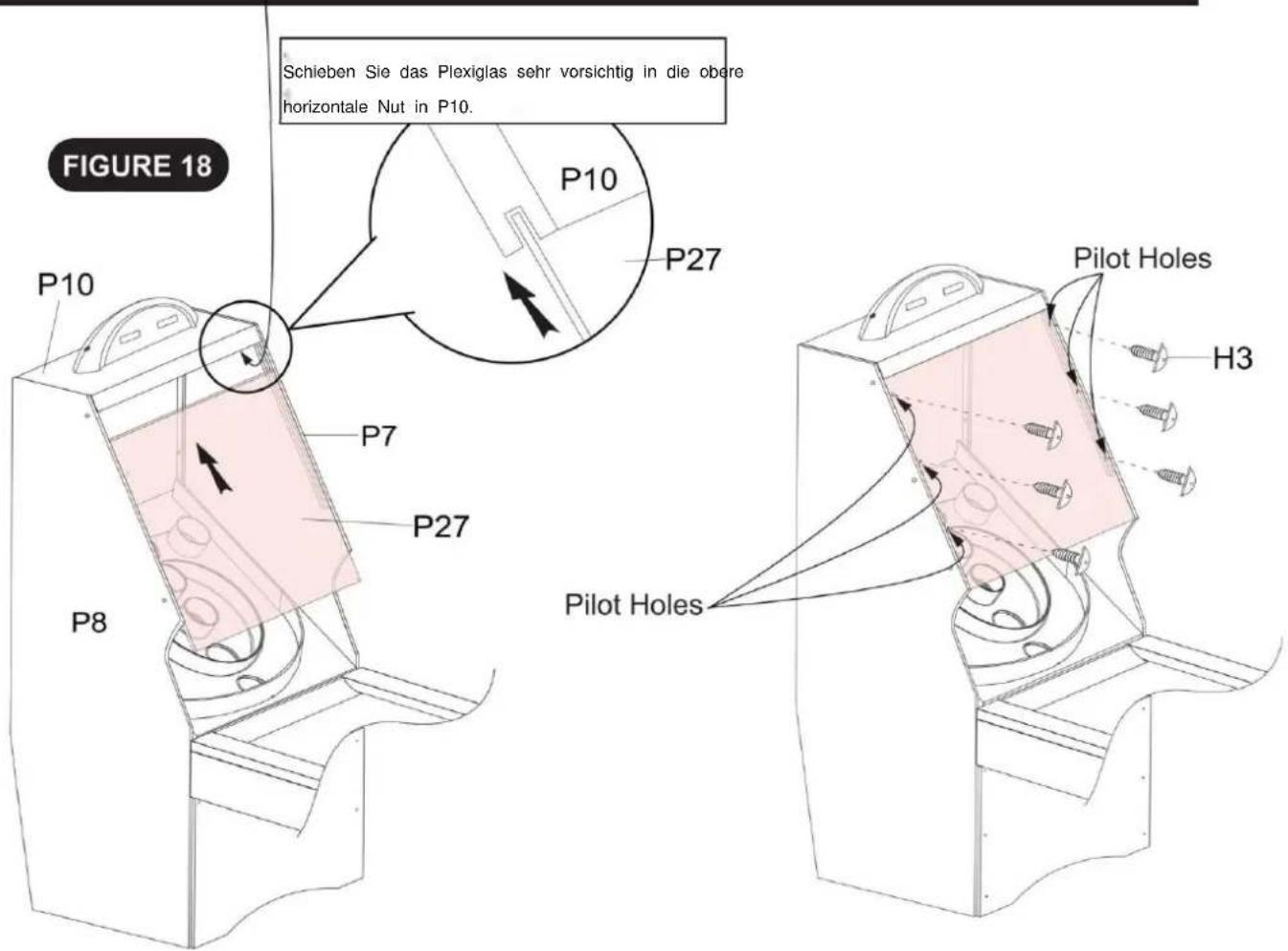

SCHRITT 18

Installieren Sie das durchsichtige Plexiglas P27 auf den Hinterbeinen P71 P8 und befestigen Sie es mit den Führungslöchern und den runden Kreuzschlitzschrauben H3 an der oberen Schrankplatte P10, wie in ABBILDUNG 18 gezeigt.

Ziehen Sie die H3-Schrauben fest, aber ziehen Sie sie NICHT zu fest an, da das Plexiglas sonst zerbrechen könnte.

HINWEIS:

Die Nut für die Oberseite des P27-Plexiglases befindet sich an der unteren Vorderseite der oberen Schrankplatte des P10. ä Wenn das Plexiglas nicht leicht in diese Nut gleitet, müssen die vier H4-Schrauben, mit denen die obere Schrankplatte des P10 befestigt ist, gelöst und diese vorsichtig nach vorne geklopft oder gedrückt werden. Dadurch wird die Nut gerade weit genug nach vorne bewegt, damit das P27-Plexiglas in die Nut gleiten kann.

Schieben Sie das Plexiglas sehr vorsichtig in die obere horizontale Nut in P10. P10 P27 P10 P7 P27 P8 Pilot Holes H3 Pilot Holes FIGURE 18

HINWEIS:

Entfernen Sie vor der Installation vorsichtig die Schutzabdeckung vom Plexiglas. Vermeiden Sie Fingerabdrücke auf dem Plexiglas, indem Sie Baumwollhandschuhe tragen.

BENÖTIGTE TEILE

1 Stück - P12 Untere Rückwand des Schranks

4 Stück - H1 Kreuzschlitz-Rundkopfschraube

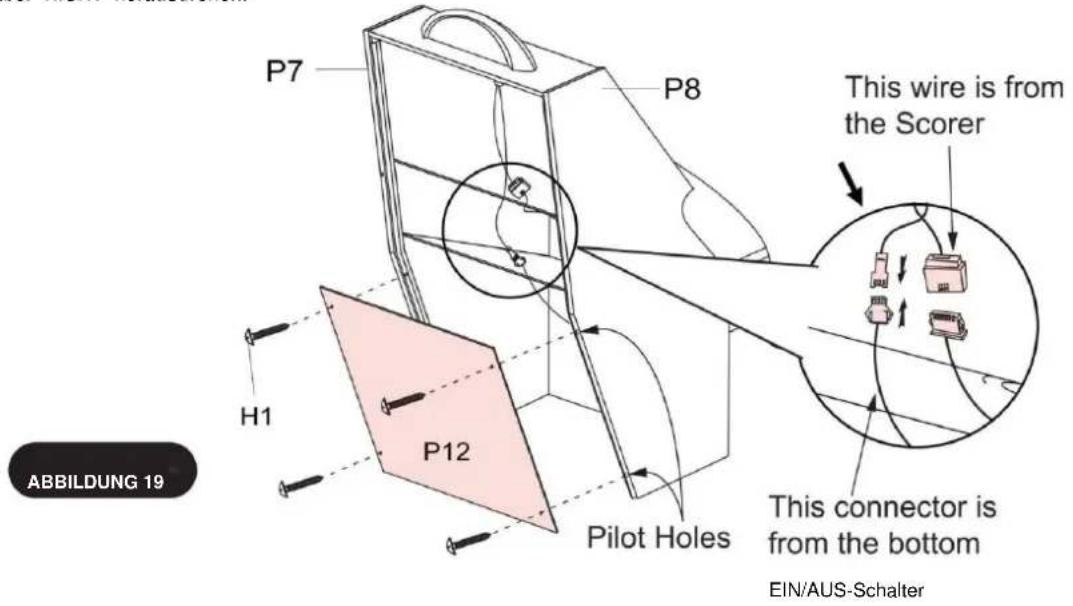

SCHRITT 19

Befestigen Sie die untere hintere Schrankplatte P12 mit den hinteren Beinen P7

und P8, indem Sie die Führungslöcher und die runden Kreuzschlitzschrauben

H1 verwenden, wie in ABBILDUNG 19 gezelgt.

HINWEIS: Alle Stecker/Buchsen müssen

richtig gedreht werden, damit sie ineinander

gesteckt werden können.

Die H1-Schrauben festziehen, aber NICHT herausdrehen.

P7 P8 This wire is from the Scorer H1 P12 Pilot Holes This connector is from the bottom EIN/AUS-Schalter ABBILDUNG 19

BENÖTIGTE TEILE

1 Stück - P11 Obere hintere Schrankplatine 1

6 Stück – H1 Kreuzschlitz-Rundkopfschraube

Stück - A1 A/C-Adapter

2 Stück - H2 Phillips Rundkopfschraube

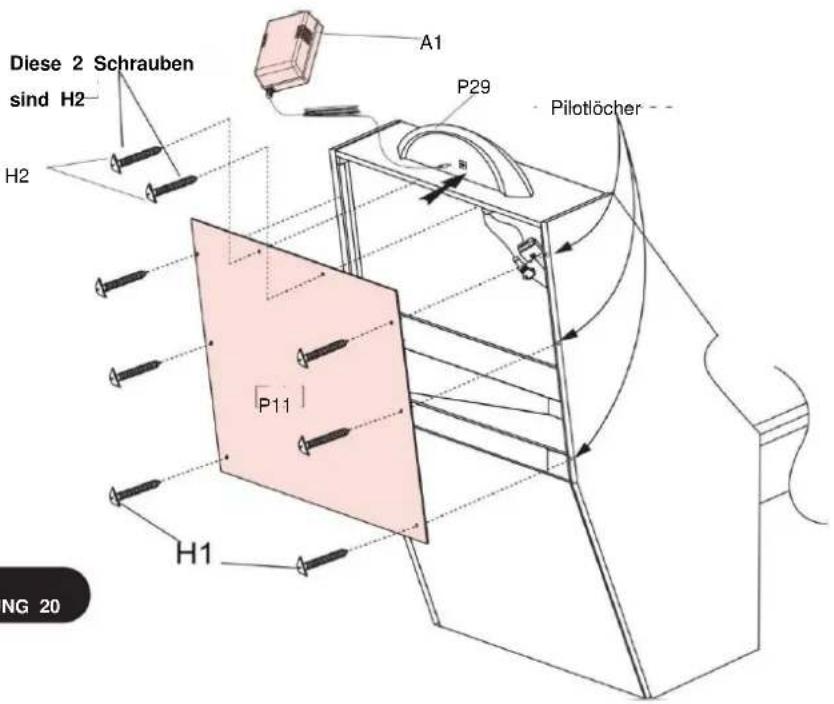

SCHRITT 20

Befestigen Sie das obere Rückgehäuse des P11

Befestigen Sie das Brett am hinteren Bein des Schranks mit

den Führungslöchern und den Kreuzschlitzschrauben H1 und H2

Runde Schrauben wie in der Abbildung gezeigt

20.

Die Schrauben H1 und H3 festziehen, aber NICHT herausdrehen.

Stecken Sie den A1 A/C-Adapter in die Rückseite

P29 Elektronischer Punktezähler

Achten Sie darauf, dass das Kabel des Netzteils keine

Stolpergefahr darstellt.

Diese 2 Schrauben sind H2 H2 A1 P29 Pilotlöcher P11 H1 NG 20

ABBILDUNG 20

BENÖTIGTE TEILE 14

1 Stück - P31 Linke Kunststoff-Zierleiste 1

Stück -H3 Kreuzschlitz-Rundkopfschraube

Stück – P32 Rechte Kunststoff-Zierleiste 2

Stück – P35 Kunststoff-Eckkappe für obere Schiene

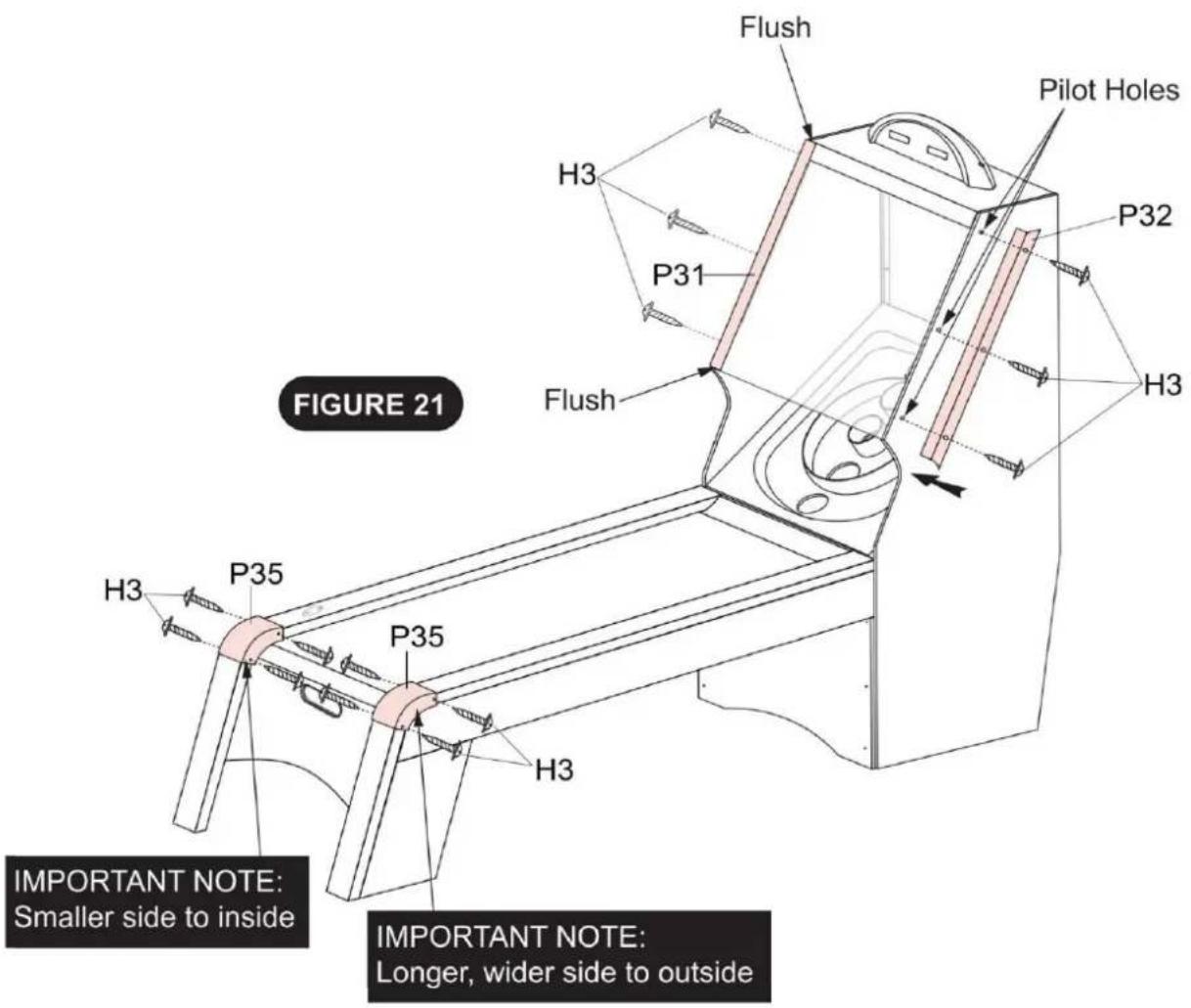

SCHRITT 21

Befestigen Sie die Kunststoff-Zierleisten P31 / 32 mit Hilfe der Führungslöcher und des runden Kreuzschlitzschraubendrehers H3 am Schrank. Schrauben wie in ABBILDUNG 21 gezeigt,

Befestigen Sie die Kunststoff-Eckkappen der oberen Schiene P35 mithilfe der Führungslöcher und der runden Kreuzschlitzschrauben H3 an den Vorderbeinen, wie in ABBILDUNG 21 gezeigt.

Die H3-Schrauben festziehen, aber NICHT herausdrehen.

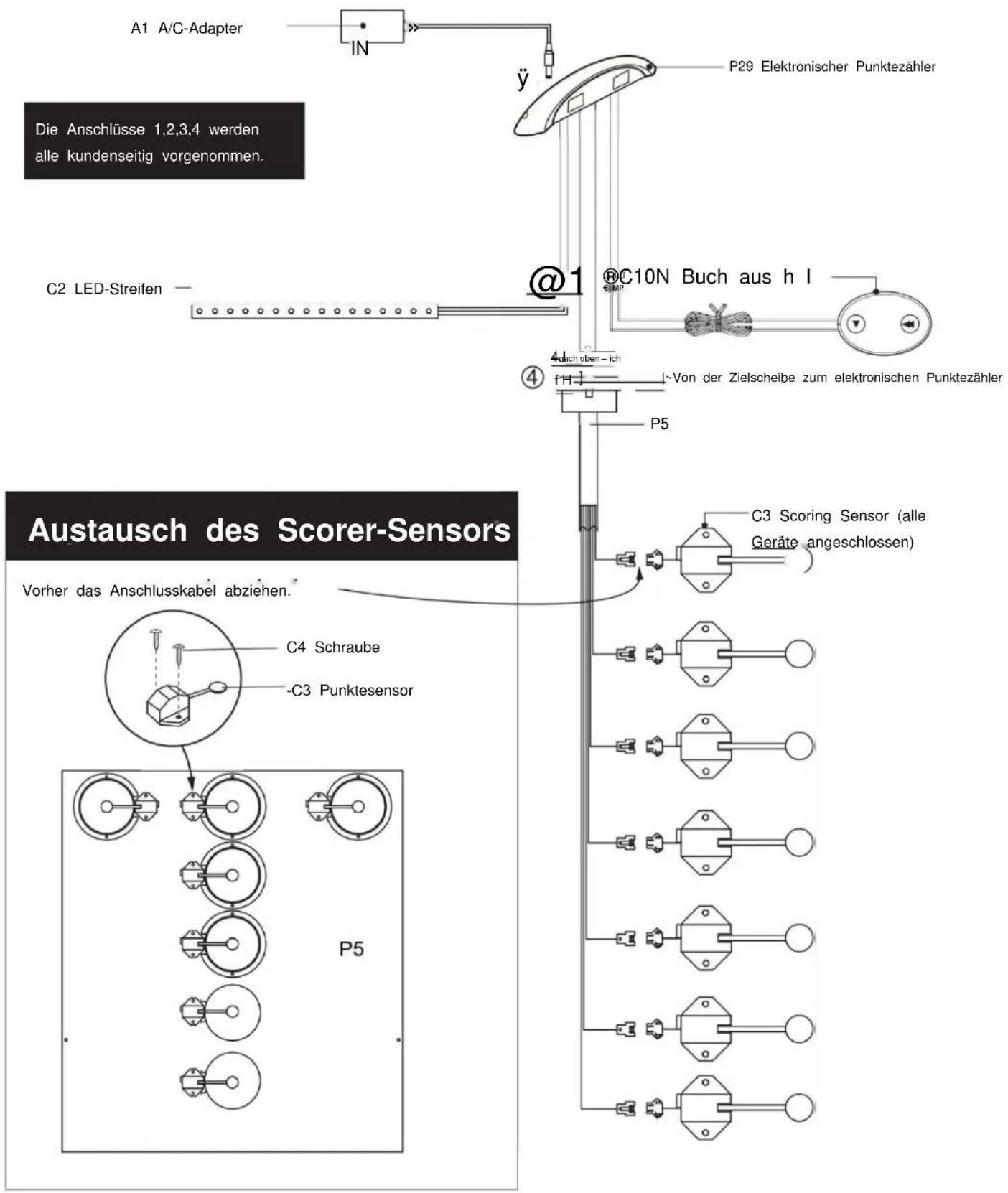

ELEKTRONISCHE ANSCHLÜSSE

HINWEIS: Alle Stecker/Buchsen müssen richtig gedreht werden, damit sie ineinander gesteckt werden können.

A1 A/C-Adapter IN Die Anschlüsse 1,2,3,4 werden alle kundenseitig vorgenommen. C2 LED-Streifen @1 @C10N Buch aus h I P29 Elektronischer Punktezähler 4uch oben - ich I-Von der Zielscheibe zum elektronischen Punktezähler P5 C3 Scoring Sensor (alle Geräte angeschlossen) Vorher das Anschlusskabel abziehen. C4 Schraube -C3 Punktesensor P5

Herzlichen Glückwunsch! Sie haben nun Ihren Spieltisch zusammengebaut. Bitte beachten Sie die Pflege und befolgen Sie die nachstehenden Anweisungen, um sicherzustellen, dass Sie Ihr Spiel viele Jahre lang problemlos nutzen können. Tisch.

PFLEGE UND VERWENDUNG IHRES TISCHES

1. Reinigen Sie alle Außenflächen Ihres Spieltisches mit Möbelpoliturspray und
   auf dem Spielfeld (aber nicht auf dem Plexiglas, für das ein Acrylreiniger/-politur erforderlich ist).
2. Verwenden Sie nur eine für den britischen Haushalt geeignete Wechselstromsteckdose und stellen Sie sicher, dass das Kabel keine Stolpergefahr darstellt.
3. Dieses Produkt ist nur für den Gebrauch Im INNENBEREICH bestimmt.
4. Setzen Sie sich NICHT auf den Tisch, klettern Sie nicht darauf und lehnen Sie sich nicht darauf.
5. Ziehen Sie den Tisch NICHT, wenn Sie ihn verschieben. Dadurch werden die Beine beschädigt.
6. Stellen Sie KEINE Getränke auf den Tisch.

PRODUKTTEILELISTE FÜR MODELL

188805

GuangKey # Teilenummer		Beschreibung	Qty.
H1	188805HLH1	3,5 mm x 18 mm Kreuzschlitzschraube mit Rundkopf	24
H2	188805HLH2	3,5 mm x 28 mm Kreuzschlitzschraube mit Rundkopf	28
H3	188805HLH3	3,5 mm x 12 mm Kreuzschlitzschraube mit Rundkopf	98
H4	188805HLH4	6 mm x 25 mm Innensechskantschraube	D6
H5	188805HLH5	6,5 mm x 18 mm Flache Unterlegscheibe	6
H6	188805HLH6	M6 Sicherungsscheibe	D
H7	188805HLH7	3,5 mm x 14 mm Kreuzschlitzschraube mit Rundkopf	6
T1	188805HLT1	M5 Inbusschlüssel	2
P1	188805HLP1	Vorderbeinschürze	D
Patz 2	188805HLP2	Linkes Vorderbein	6
P3	188805HLP3	Rechtes Vorderbein	D
P4	188805HLP4	Ballstopp-Bodenbrett	D
P5	188805HLP5	Zieltafel mit Punktesensoren	D
Patz 6	188805HLP6	Kunststoff-Eckkappe für Oberschiene	2D
Polz 7	188805HLP7	Rechtes hinteres Schrankbein	D
P8	188805HLP8	Linkes hinteres Schrankbein	D
P9	188805HLP9	Rückwand mit Grafik	D
P10	188805HLP10	Oberes Gehäusepanel für Scorer	D
P11	188805HLP11	Obere hintere Schrankplatte	D
P12	188805HLP12	Untere hintere Schrankplatte	D
P13	188805HLP13	Linke Seite Schürze	D
P14	188805HLP14	Rechte Seite Schürze	D
P15	188805HLP15	Linke obere Schiene mit Steuerschalter und Verkabelung	D
P16	188805HLP16	Rechte obere Schiene	D
P17	188805HLP17	Linkes Bein (zusammengebaut mit P2)	D
P18	188805HLP18	Rechtes Bein (zusammengebaut mit P3)	D
P19	188805HLP19	Spielfeld mit Endrampe	D
P20	188805HLP20	Stützstrebe aus Holz (verpackt mit P30)	D
P21	188805HLP21	Anschlussplatine	2
P22	188805HLP22	Torkastenboden	D
P23	188805HLP23	Metall-Anschlussplatte	D
P24	188805HLP24	Mittleres Stützbrett	2D
P25	188805HLP25	Endstützbrett	D
P26	188805HLP26	Kunststoff-Ballrücklauf	D
P27	188805HLP27	Klares Plexiglas	D
P28	188805HLP28	Untere vordere Schrankplatte	D
P29	188805HLP29	Elektronischer Punktezähler	D
Key #	Teil #	Beschreibung	Stk.
P30 188805HLP30		Schwarze L-Winkelhalterung aus Kunststoff	6
P31 188805HLP31		Linke Kunststoff-Zierleiste	1
P32 188805HLP32		Rechte Kunststoffzierleiste	1
P33 188805HLP33		Kunststoffverbinder (Spielfeld zum Vorderbein)	1
A1 188805HLA1		A/C-Adapter	4
A2 188805HLA2		Ball	1
C1 188805HLC1		EIN / AUS Schalter	2
C2 188805HLC2		LED-Streifen	7
C3 188805HLC3		Scoring-Sensor	141
C4 188805HLC4		3,5 mm x 12 mm Kreuzschlitzschraube mit Rundkopf	1
Q1 188805HLK1		Hardware-Kit
M1 188805-HLM1		Bedienungsanleitung

GEBRUIK VOORZORGSMAATREGELEN

WAARSCHUWING: OM ERNSTIG LETSEL EN DE DOOD DOOR KANTELEN TE VOORKOMEN: 1. Om

Elektronische scorebord

STAP 16
