BRUKSANVISNING SSG-04 Vevor

Att montera denna Score Arcade Game-maskin tar cirka 3 timmar, det rekommenderas att 2 personer använder den.

SÄKERHETSINSTRUKTIONER

Tack för att du använder den här produkten. Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

WARNING: Läs

denna bruksanvisning noggrant innan du använder produkten. Underlåtenhet att göra det kan leda till allvarliga skador.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	Överensstämmelse är en EG-säkerhetscertifiering.
	KORREKTAVFALLSHANTERING Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol.Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
	FCC-information:WARNING:Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: 1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.VARNING:Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.Obs:Denna produkt har testats och befunnits uppfylla gränserna för en digital enhet av klass Bi enlighet med del 15 av FCC-reglerna är dessa gränser utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgårder. ŷOmorientera eller flytta mottagningsantennen. ŷÖka avståndet mellan produkten och mottagaren.ÿ Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.ÿ Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING

1. Montering måste följa dessa instruktioner. Felaktig montering kan vara en fara.
2. Använd skyddsglasögon och kraftiga arbetshandskar vid montering.
3. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller medicin.
4. Viktkapacitet och andra produktegenskaper gäller endast för en helt och korrekt monterad produkt.
5. Håll monteringsområdet rent och väl upplyst.

1. Håll åskådare borta från området under monteringen.
2. Vikten på plattan är tung; Var uppmärksam på installationen för att undvika att skada den, och vid behov, hitta någon som kan hjälpa till med installationen.
3. Montering bör endast utföras av vuxna.
4. WARNING: Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävningsrisk. Håll dessa små delar borta från barn när du monterar dem!
5. Innan du använder apparaten för första gången, skala av allt reklammaterial och förpackningsmaterial.

UPPMÄRKSAMHET!

WARNING! Håll barn och husdjur borta.

WARNING! Ta bort allt förpackningsmaterial och behåll det för framtida bruk. Förpackningsmaterial yär ingen leksak.

WARNING! Låt inte barn leka med förpackningsmaterialet. Om de sväljer förpackningsmaterialet kommer de att kvävas!

VARNING! KVÄVNINGSRISK- Små delar. Ej för barn under 3 år. Monteras av en vuxen WARNING! KVÄVNINGSRISK - Små delar. Ej för barn under 3 år.

Monteras av en vuxen.

SPARA DESSA INSTRUKTIONER

ANVÄND FÖRSIKTIGHETSÅTGÄRDER

JVARNING: FÖR ATT FÖRHINDRA ALLVARLIGA SKADA OCH DÖDSFALL OM ATT VÄLTA: 1. För att undvika

olyckor eller skador på vassa kanter, vänligen montera och använd försiktigt.

1. Använd endast på avsett sätt. Sitt eller stå inte på produkten.
2. Inspektera före varje användning. Använd den inte om delar är lösa eller skadade.

3. Om några delar saknas, är trasiga, skadade eller slitna, sluta använda denna artikel tills reparationer är gjorda och reservdelar har installerats.

4. Överskrid inte den angivna viktkapaciteten. Dra åt alla knoppar ordentligt innan du applicerar belastning. Var uppmärksam på dynamisk laddning! Den plötsliga laströrelsen kan kortvarigt skapa en överbelastning, vilket kan orsaka produktfel.

5. Försök att inte vara för tung för att undvika vikten på ett ställe, vilket gör att bordet välter.

WARNING: Klättra inte upp på maskinen för att leka, undvik att vända

HÅRDVARUIDENTIFIERING

(Till skala)

H1 - 3,5 mm x 18 mm H2 - 3,5 mm x 28 mm

Phillips runda

Huvudskruv

(24 st)

Phillips runda

Huvudskruv

(28 st)

H3 - 3,5 mm x 12 mm

Phillips runda

Huvudskruv

(98 st)

H4 - 6 mm x 25 mm

Insexskruv (16 st)

H5 - 6,5 mm x 18 mm

Platt bricka

(16 st)

H6 - M6 Låsbricka

(16 st)

H7 - 3,5 mm x 14 mm

Phillips runda

Huvudskruv

(12 st)

T1 -M6 inexxnyckel

(1 st)

IDENTIFIERING AV DELAR

(Inte i skala)

P1 - Främre benförkläde (1 st)

P2 - Vänster främre ben (monteras med P17) (1 st)

P3 - Höger främre ben (monteras med P18) (1 st)

P4 ÿ Boltstopp bottenplatta (1 PC)

P5 - Måltavla med poängsensorer (1 st)

P6- Top Rail Plast Hörnlock (2 st)

P8 - Vänster bak Skåpsben (1 st)

P11 - Övre rygg Skåp styrelsePanel för målskytt (1 st)

P12 - Nedre delen av ryggen Skåp styrelse (1 st)

P14 - Höger Förkläde (1 PC)

(Med strömbrytare + ledningar)

P16-Höger övre skena (1 PC)

Svart Målning

P17-vänster ben (monteras med P2) (1 st)

P18 - Höger ben (monteras med P3) (1 st)

P20 - Stödstag av trä (packad med svarta plast-"L"-fästen) (1 PC)

P21 - Anslutningskort (2 st)

P22 - Mållåda P23 - Metallanslutningsplatta Bottenbräda (16 st)
(1 st)

P24 - Mellanstödbräda (2 st)

P30 - Svart plast "L" fäste (6 st)

P31 - Vänster plast Trimremsa (1 st)

P32 - Höger plast Trimremsa (1 st)

P33 - Plastkontakt (spelfält till främre ben) (1 PC)

IDENTIFIERING AV TILLBEHÖR

(Inte i skala)

1st - P13 1st - Vänster Förkläde

10st - P23 metallanslutningsplatta 40st -

-P14 1st y P15 Höger sida förkläde

H3 Phillips skruv med rund huvud

1 st - P16

Vänster övre skena med kontrollbrytare

Höger övre skena

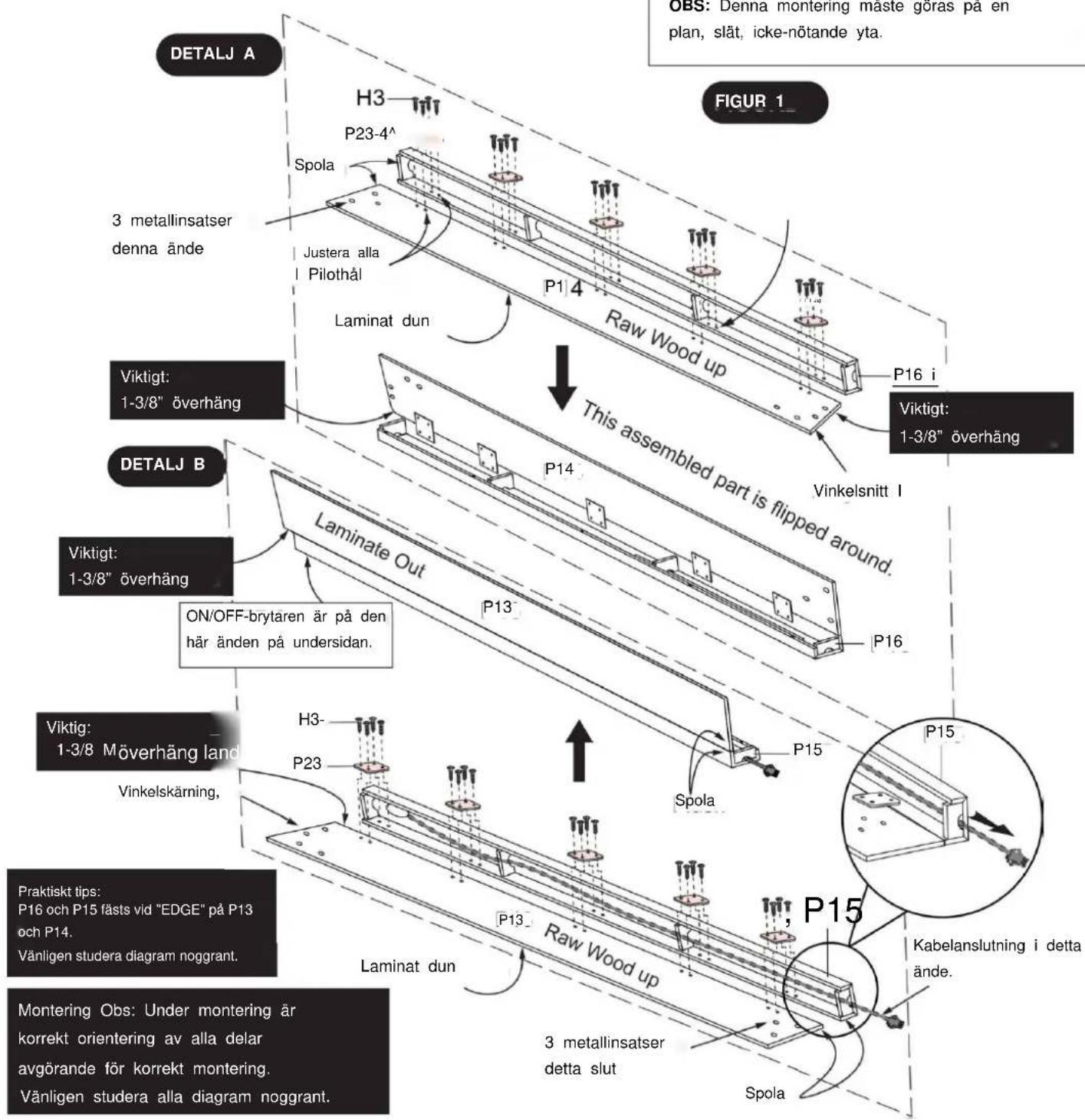

STEG 1

Fäst P14 höger sidoförkläde på P16 höger övre skenan med hjälp av P23 metallanslutningsplattor och pilothålen på P14/P16, med hjälp av H3 Phillips-skruvarna med runda huvudesom visas i DETALJ A.

Fäst P13 vänster sidoförkläde på P15 vänstra övre skenan med hjälp av P23 metallanslutningsplattor och pilothålen på P13/P15, med hjälp av H3 Phillips-skruvarna med runda huvuden som visas i DETALJ B.

Dra åt, men skala INTE bort H3-skruvarna.

DETAILJ A H3 P23-4^ Spola Justera alla Pilothål Laminat dun Raw Wood up P14 This assembled part is flipped around. Viktigt: 1-3/8" överhäng DETAILJ B Viktigt: 1-3/8" överhäng ON/OFF-brytären är på den här änden på undersidan. Viktig: 1-3/8 Möverhäng land Vinkelskärning, Praktiskt tips: P16 och P15 fästs vid "EDGE" på P13 och P14. Vänligen studera diagram noggrant. Montering Obs: Under montering är korrekt orientering av alla delar avgörande för korrekt montering. Vänligen studera alla diagram noggrant. FIGUR 1 OBS: Denna montering maste göras på en plan, slät, icke-nötande yta. P16 i Viktigt: 1-3/8" överhäng P14 P13 P16 P15 Spola Raw Wood up H3- P23 P13 Spola Kabelanslutning i detta ände. 3 metallinsatser detta slut Laminat dun Montering Obs: Under montering är

DELAR KRÄVS

1st - P19 Playfield med ändramp

10 st -H2 Phillips skruv med rund huvud

A

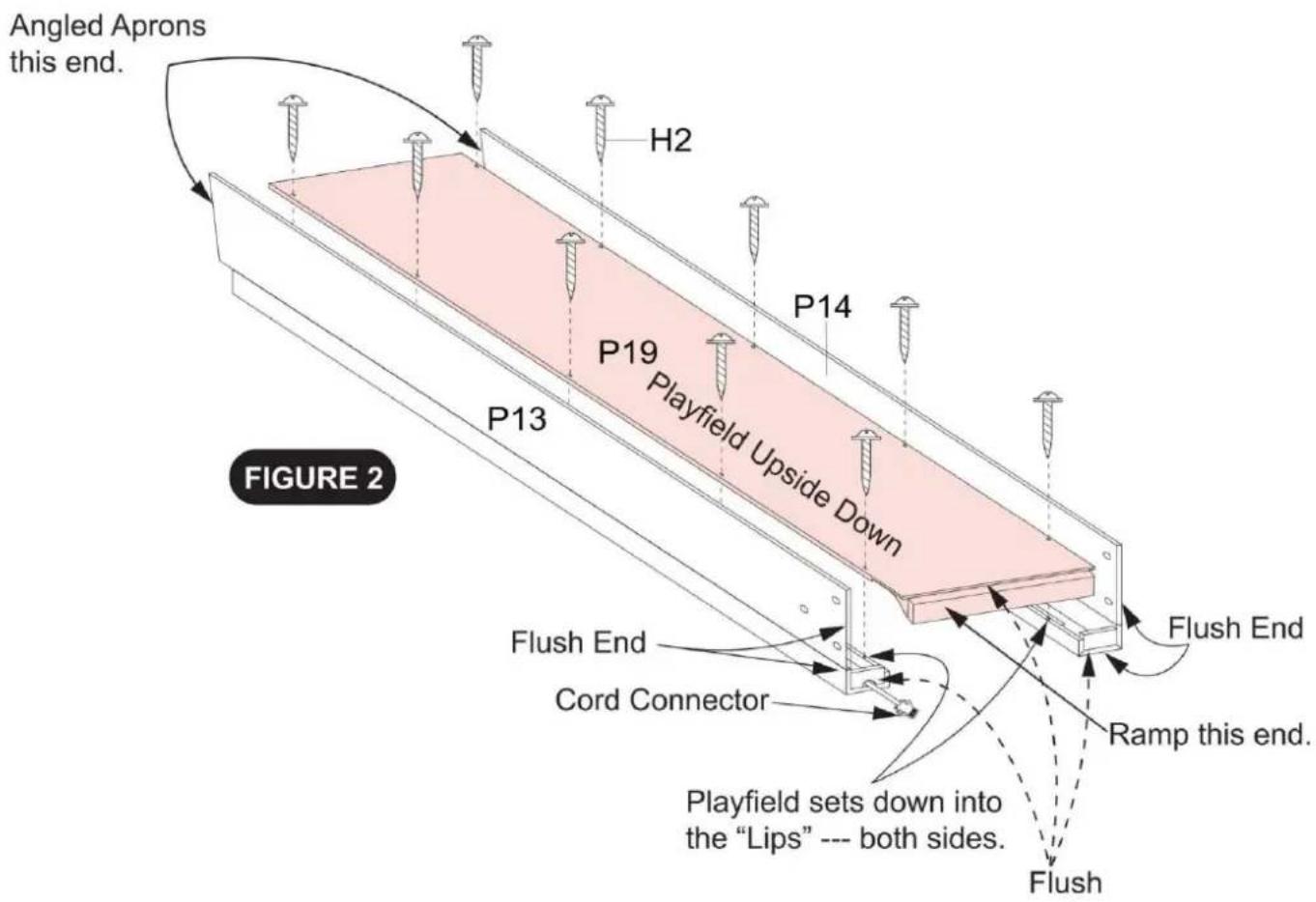

STEG 2

Fäst P19 Playfield på STEG 1 - enheterna med hjälp av pilothålen och H2 Philips runda skruvar som visas i FIGUR 2.

Dra åt, men skala INTE bort H2-skruvarna.

Montering Obs: Under montering är korrekt orientering av alla delar avgörande för korrekt montering.

Vänligen studera alla diagram noggrant.

DELAR KRÄVS

1 st - P1 Slutförkläde

1 st - P2 Vänster främre ben

1 st - P3 Höger främre ben

1 st - P17 Vänster ben

1 st - P18 höger ben 4

st - H2 stjärnskruv med rund huvud 20 st -H3

stjärnskruv med rund huvud 6 st - P23

metallanslutningsplatta

och

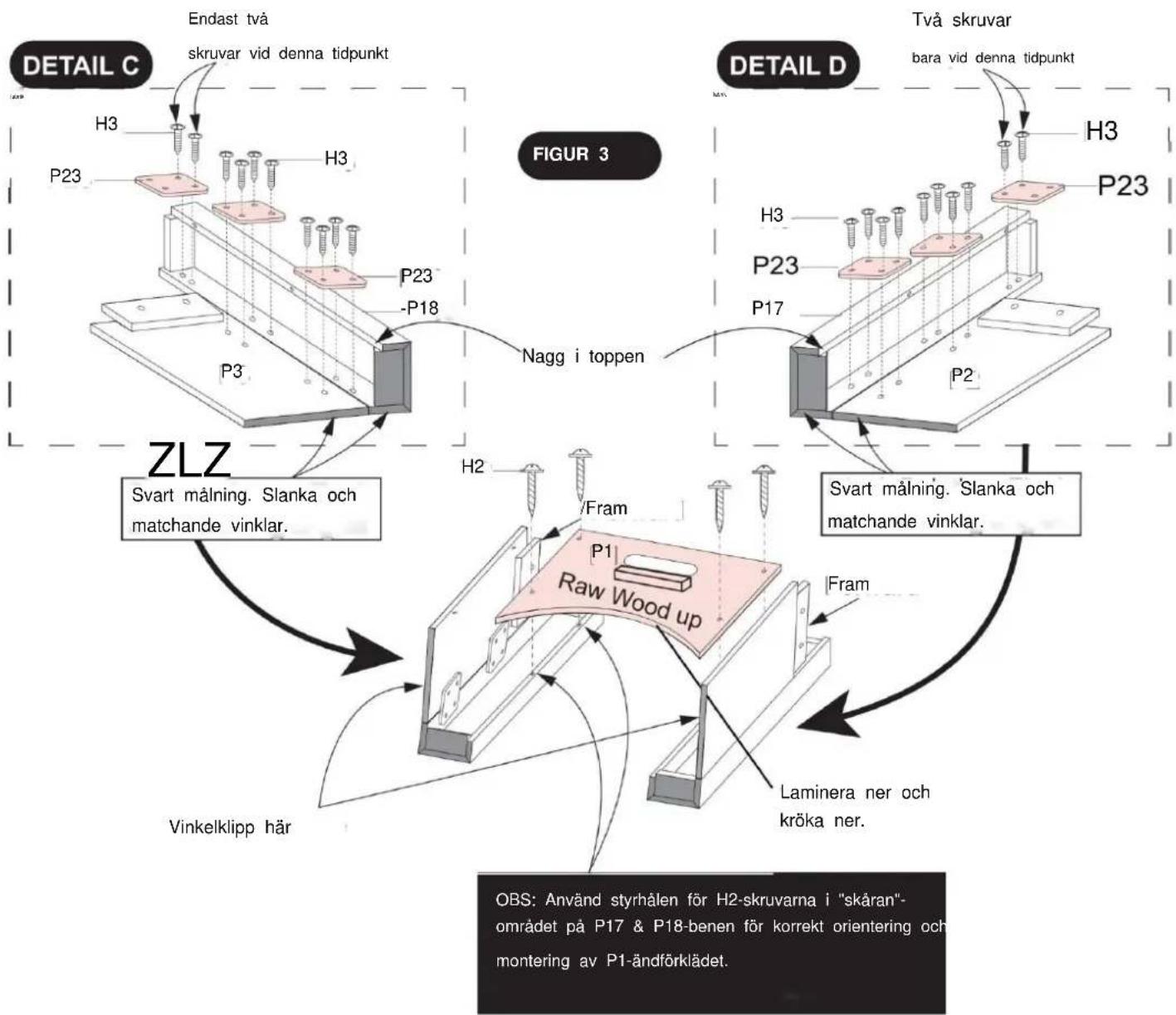

STEG 3

Fäst P3 höger främre ben på P18 höger ben med hjälp av P23 metallanslutningsplattor, pilothålen och H3 Phillips-skruvarna med runda huvuden som visas i DETALJ C,

Fäst P2 vänstra främre ben på P17 vänstra ben med hjälp av P23 metallanslutningsplattor, pilothålen och H3 Phillips-skruvarna med runda huvuden som visas i DETALJ D.

Fäst DETAIL C /D -enheterna på P1- ändförklädet med hjälp av pilothålen och H2 Phillips-skruvarna med runda huvuden som visas i FIGUR 3.

Dra åt, men skala INTE bort H2,H3-skruvarna.

DELAR KRÄVS

1 st - P33 plastkontakt (spelfält till främre ben)

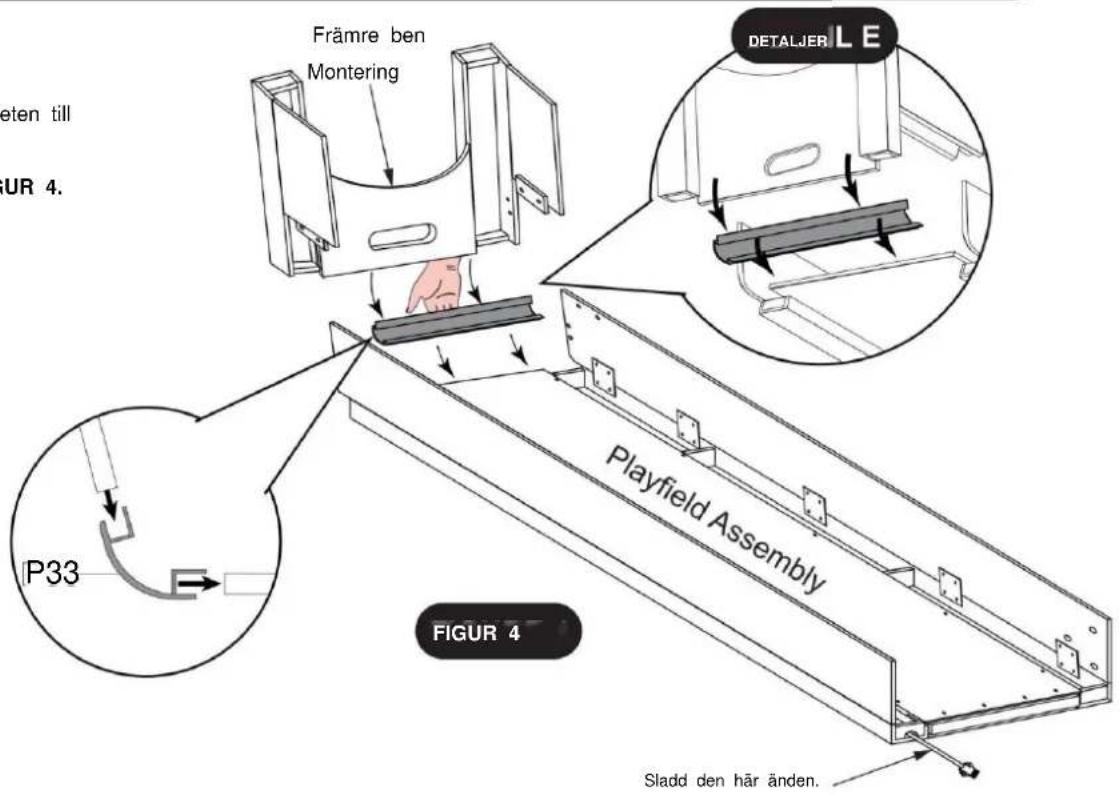

STEG 4

Anslut STEG 3 främre benenheten till lekfältsenheten med P33-plastkontakten som visas i FIGUR 4.

Fremen till EUR 4. Främre ben Montering DETALJER I E P33 Playfield Assembly FIGUR 4 Sladd den här änden.

DELAR KRÄVS

4st - H1 Phillips skruv med rund huvud

4st - H3 Phillips skruv med rund huvud

STEG 5

Fäst STEG 3 främre benet på STEG

2 -enheten med hjälp av pilothålen

och H1 Phillips runda skruvar, H3

Andra vuxen behov att hålla på plats. Front Leg H1 H3 Playfield Assembly FIGUR 5 DETAIL F Wood block factory attached H1 H3 OBS: Två olika- ent H1+ H3 skruvar. P23 Installation av metallplåt 2 st H3 skruvar.

Inga luckor under montering

DELAR KRÄVS

2st - P24 Mellersta stödbräda 1st - P25

End Support Board 6st - P30 Svart

plast "L" fäste

12 st -H7 Phillips skruv med rund huvud

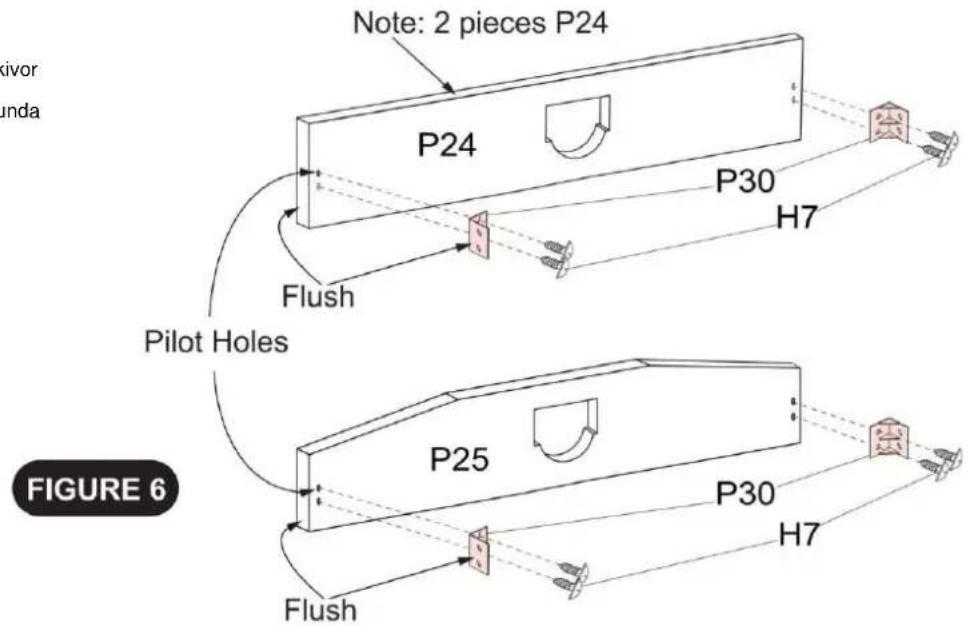

STEG 6

Fäst P30 plast "L" fästen på P241 P25 stödskivor med hjälp av pilothälen och H7 Phillips runda skruvar som visas i FIGUR 6.

Dra åt, men skala INTE bort H3 skruvar.

Note: 2 pieces P24 P24 P30 H7 Flush Pilot Holes P25 P30 H7 Flush FIGURE 6

DELAR KRÄVS

Fäst P241 P25 stödkortsenheter på sidoförkläden med hjälp av pilothålen och H3 Phillips runda skruvar som visas i FIGUR 7.

Dra åt, men skala INTE bort H3 skruvar.

Montering Obs: Under montering är korrekt orientering av alla delar avgörande för korrekt montering. Vänligen studera alla diagram noggrant.

Vinklat uppskuret

FIGUR 7

P24 H3

Dessa rundade utskärningar måste vara vända nedåt.

DETALJ G

P25

Pö Holes

P24

DELAR KRÄVS

2st - P21 Anslutningskort 6st - H4

insexbult

6st - H5 Flat Bricka 6st - H6

Lock Bricka

STEG 8

Fäst P21- anslutningsbrädorna på insidan av sidan

Förkläden med H4 insexbultar, H5 platta brickor, H6

1 st - P20 Stödstag av trä 1 st - P26 Plastic

Ball Return

2st - H3 Phillips skruv med rund huvud

7

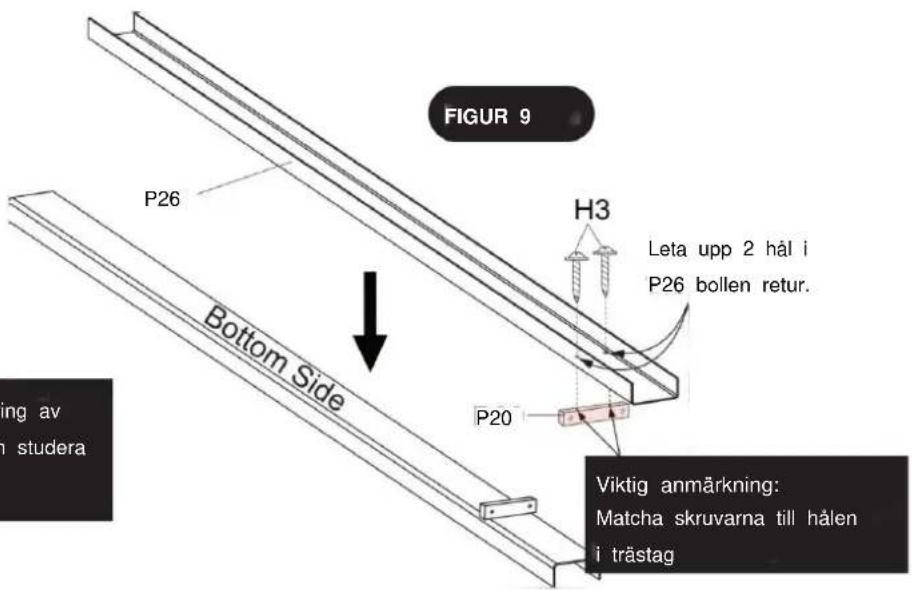

STEG 9

Fäst P20- stödstaget av trä på P26 -plastkulreturen med hjälp av H3 Philips runda skruvar som visas i FIGUR 9.

Dra åt, men skala INTE bort H3 skruvar.

Montering Obs: Under montering är korrekt orientering av alla delar avgörande för korrekt montering. Vänligen studera alla diagram noggrant.

FIGUR 9 P26 H3 Leta upp 2 hål i P26 bollen retur. Bottom Side P20 Viktig anmärkning: Matcha skruvarna till hålen i trästag

DELAR KRÄVS

2st - H2 Phillips skruv med rund huvud

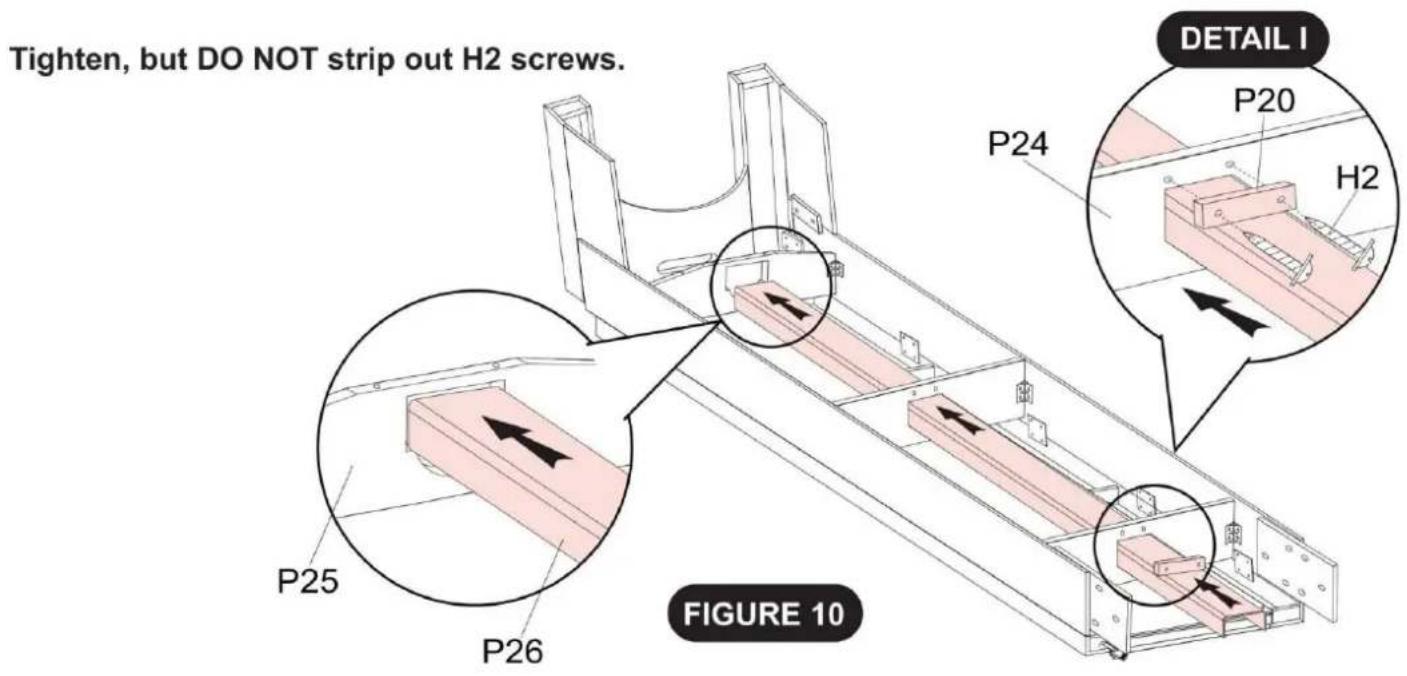

STEG 10

Installera och fäst P26 Plastic Ball Return på P24/25 Support Boards med hjälp av H2 Philips runda skruvar som visas i DETALJ I.

4st - H2 Phillips skruv med rund huvud

OBS: BEHÖVER 2 VUXNA FÖR MONTERING

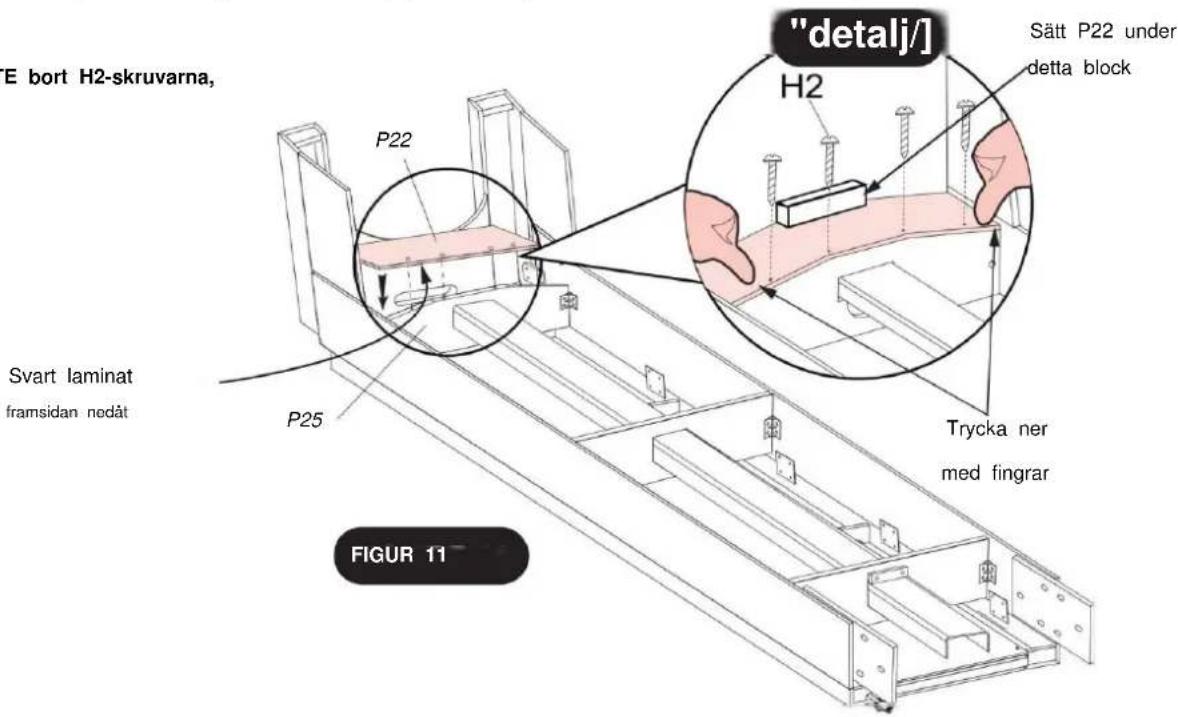

STEG 11

Fäst P22 Goal Box Bottom Board på P25 End Support Board med hjälp av H2 Philips runda skruvar som visas i DETALJ

J.

Dra åt, men skala INTE bort H2-skruvarna,

"DETAILJ/"] Sätt P22 under detta block P22 H2 Svart laminat framsidan nedåt P25 Trycka ner med fingrar FIGUR 11

DELAR KRÄVS

4st - H2 Phillips skruv med rund huvud

OBS: BEHÖVER 2 VUXNA FÖR MONTERING

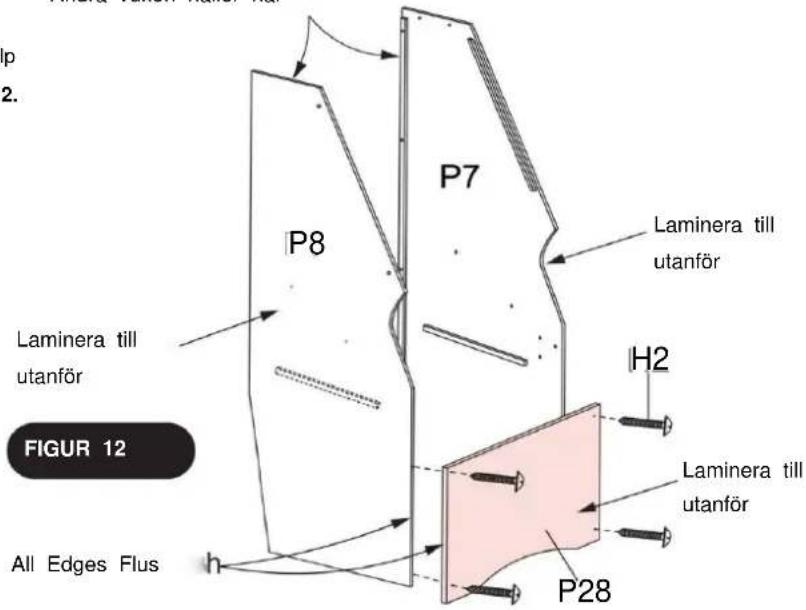

STEG 12

Fäst det nedre främre skåpet P28 på P7 / P8 Bakre ben med hjälp av pilothålen och H2 Phillips runda skruvar som visas i FIGUR 12.

Dra åt, men skala INTE bort H2-skruvarna.

Andra vuxen håller här

p 2. P7 P8 Laminera till utanför H2 Laminera till utanför All Edges Flus P28 FIGUR 12

DELAR KRÄVS

6st - H4 insexbult 6st - H5 platt bricka

6st - H6 låsbricka

OBS: BEHÖVER 2 VUXNA FÖR MONTERING

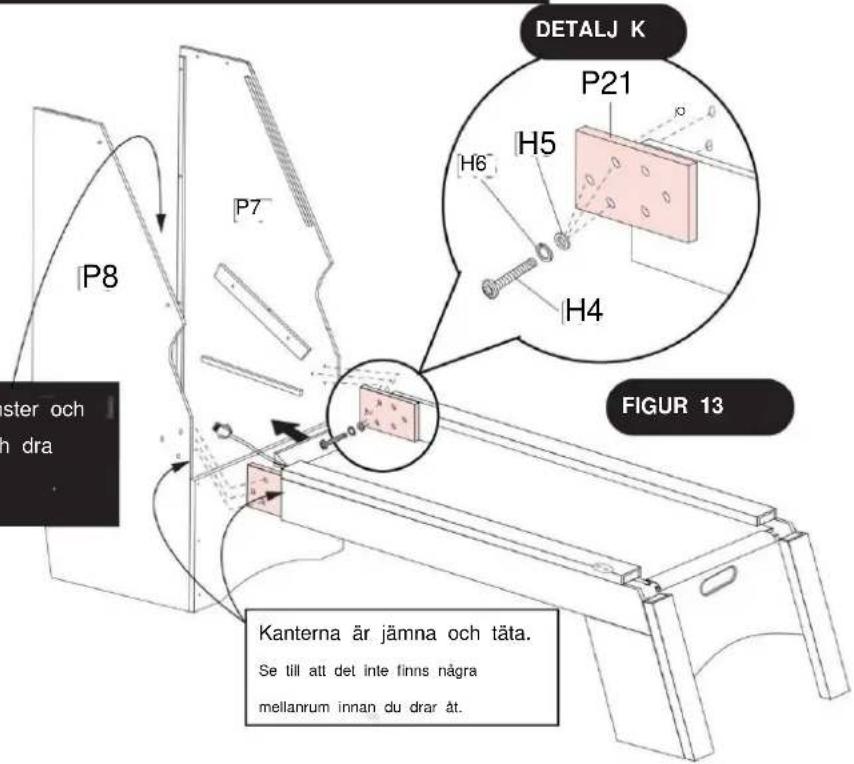

STEG 13

Fäst STEP 12 -enheten på STEP 11 -enheten med hjälp av H4 insexbultar, H5 plattbrickor, H6 låsbrickor som visas i FIGUR 13.

Dra åt alla H4-bultar med insexnyckeln T1... Dra INTE åt för hårt.

Stå försiktigt mellan P7 och P8 vänster och höger skåpsben för att installera och dra åt H4-bultarna.

DETALJ K P21 H5 H6 H4 P7 P8 FIGUR 13 Kantera är jämna och täta. Se till att det inte finns några mellanrum innan du drar åt.

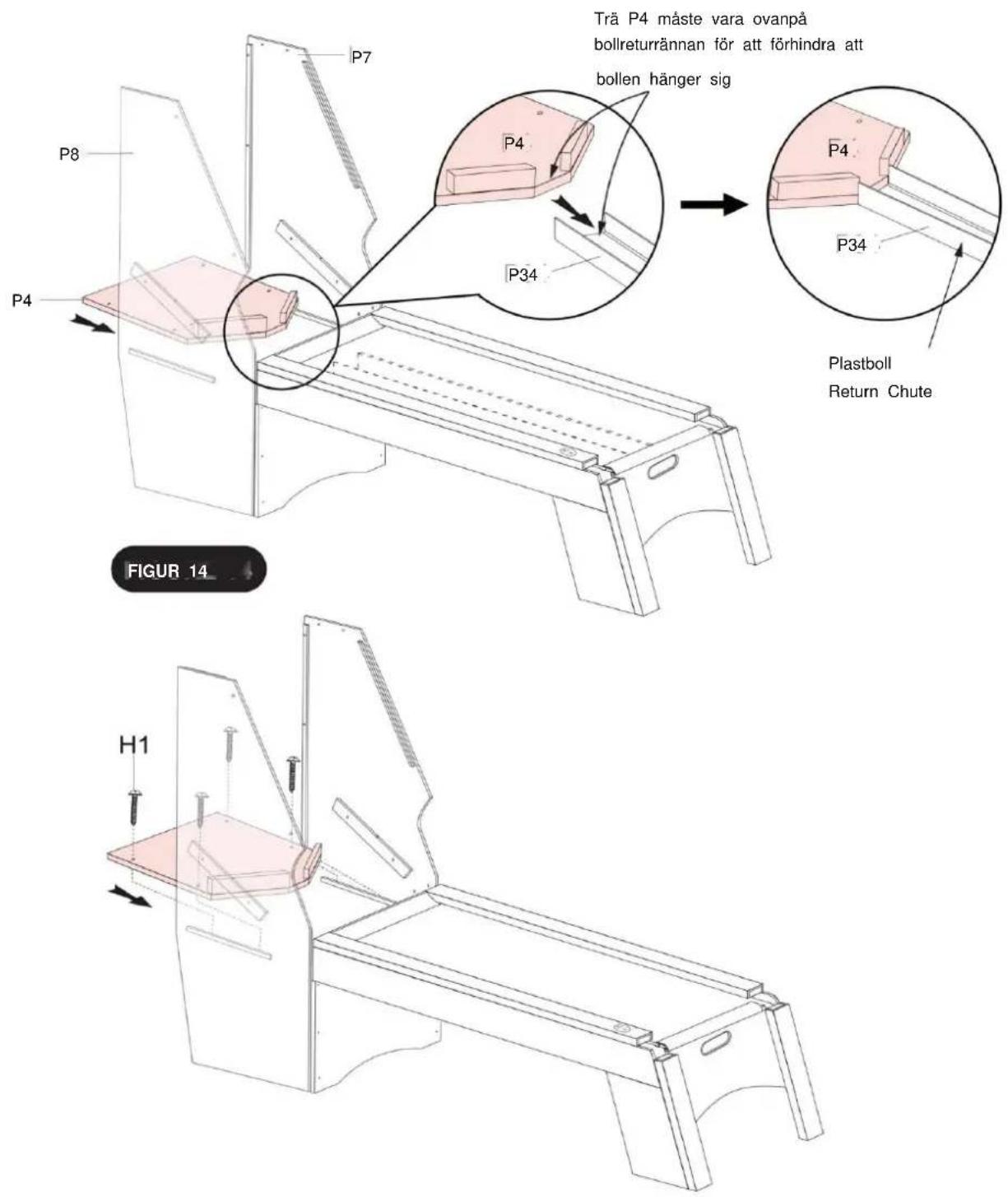

DELAR KRÄVS 4st - H1

1st - P4 Ball Stop Bottenbräda

Fäst P4 Ball Stop Bottom Board på P7 / P8 Bakre Ben med hjälp av pilothål och H1 Phillips runda skruvar som visas i FIGUR 14.

Dra åt, men skala INTE bort H1-skruvarna.

Trä P4 måste vara ovanpå bollreturrännan för att förhindra att bollen hänger sig P7 P8 P4 P34 P4 P34 Plastboll Return Chute FIGUR 14 H1

DELAR KRÄVS

1st - P5 måltavla med poängsensorer

2st - H2 Phillips skruv med rund huvud

OBS: Behöver en andra vuxen för att hålla P7+P8 inåt för att förhindra mellanrum mellan P7, P8 och P5.

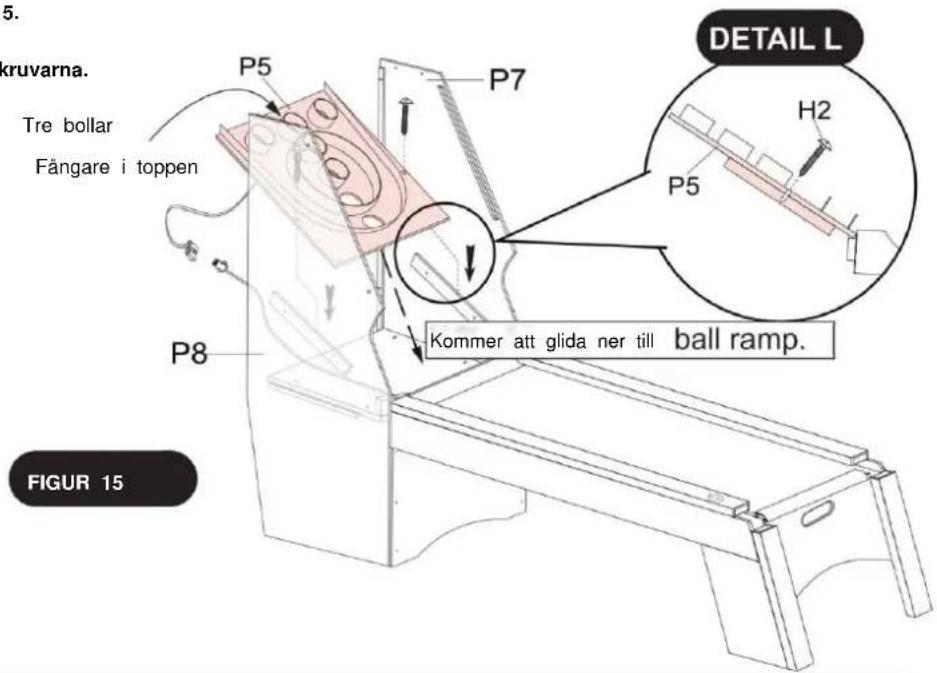

STEG 15

Fäst P5 Target Board på P7 /P8 Back Bens med hjälp av pilothålen och H2 Phillips

Runda skruvar som visas i FIGUR 15.

Dra åt, men skala INTE bort H2-skruvarna.

5. kruvarna. Tre bollar Fångare i toppen P5 P7 P8 KOMMER att glida ner till ball ramp. DETAIL L H2 P5 FIGUR 15

DELAR KRÄVS

1st - P10 Överskåpspanel för målskytt 1st - P29 elektronisk målskytt

2st - H1 Phillips skruv med rund huvud

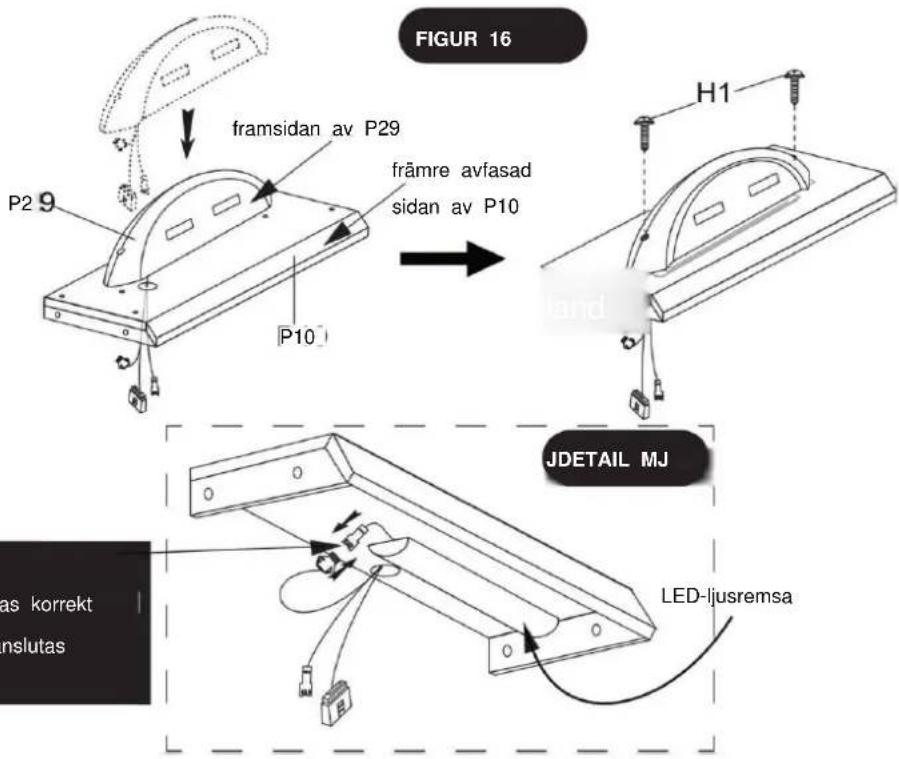

STEG 16

Placera ledningarna till P29 Electronic Scorer genom hålet i P10 Top Cabinet Panel.

Fäst P29 Electronic Scorer på

P10 överskåpspanelen med hjälp av pilothål och H1 Phillips runda skruvar som visas i FIGUR 16.

Dra åt, men skala INTE bort H1 skruvar.

Anslut hane till honkontakter enligt DETAIL M.

FIGUR 16 P29 framsidan av P29 främre avfasad sidan av P10 P10 H1 JDETAIL MJ as korrekt inslutas LED-ljusremsa

DELAR KRÄVS

1 st - P9 ryggtavla med grafisk 4 st

4st - H4 insexbult 4st - H5

-H1 Phillips skruv med rund huvud

platt bricka 4st - H6

läsbricka

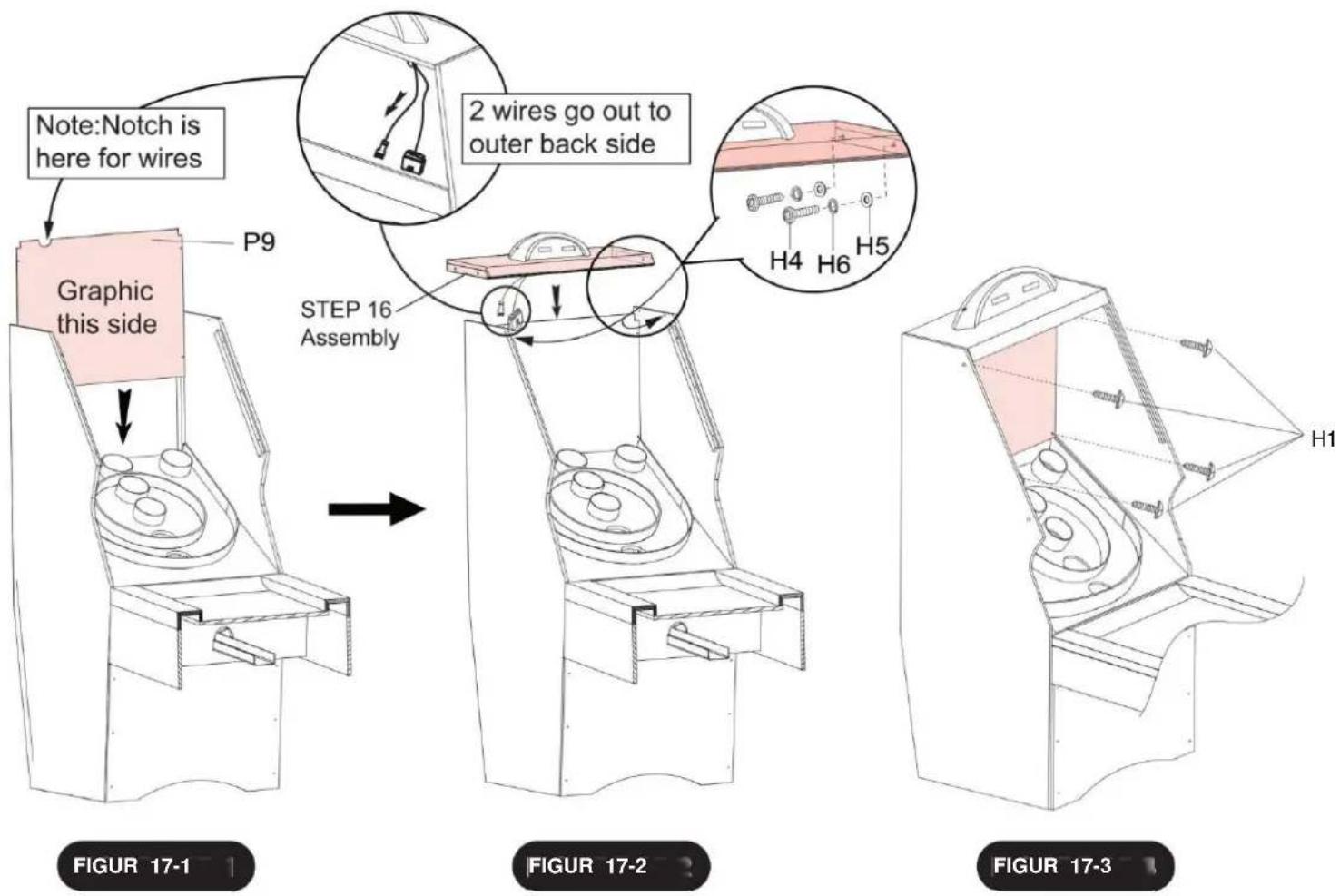

STEG 17

Placera P9 Backboard med grafik på P7 / P8 Back Bens som visas i FIGUR 17-1.

Fäst STEG 16 -enheten på P7 /P8- bakbenen med hjälp av H4 insexbultar, H5 platta brickor, H6- låsbrickor som visas i FIGUR 17-2.

Dra åt H4-bultarna med insexnyckeln T1... Dra INTE åt för hårt.

Fäst P9 Backboard med grafik på P7 /P8 Back Bens med hjälp av pilothålen och H1 Phillips runda skruvar som visas i FIGUR 17-3.

Dra åt, men skala INTE bort H1-skruvarna.

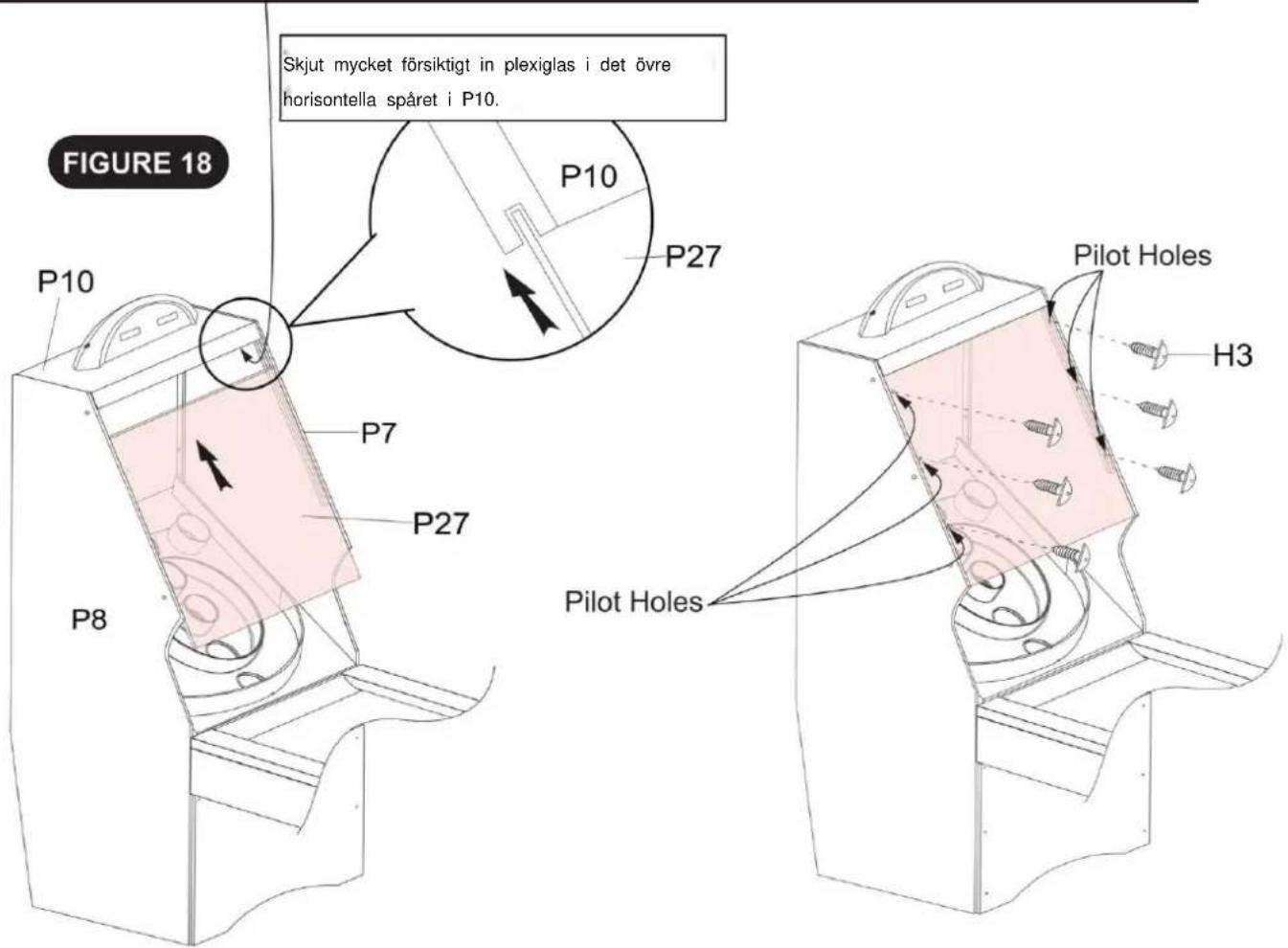

Installera P27 genomskinligt plexiglas på P71 P8 bakben och fäst på P10 överskåpspanelen med hjälp av pilothål och H3 Phillips runda skruvar som visas i FIGUR 18.

Dra åt, men dra INTE åt H3-skruvarna för hårt eftersom detta kan spricka plexiglaset.

OBS:

Spåret för toppen av P27 plexiglaset är i den nedre framsidan av P10 överskåpspanelen y Om plexiglaset inte lätt glider in i detta spår, kommer det att vara nödvändigt att lossa de 4 st H4 bultarna som håller P10 överskåpspanelen och knacka försiktigt eller tryck den framåt så att spåret flyttas framåt precis tillräckligt för att P27 plexiglas ska glida in i spåret.

SKjut mycket försiktigt in plexiglas i det övre horisontella spåret i P10. P10 P27 P10 P7 P27 P8 Pilot Holes H3 Pilot Holes FIGURE 18

OBS: Ta

försiktigt bort skyddet från plexiglaset före installation, undvik fingeravtryck på plexiglaset genom att bära bomullshandskar.

DELAR KRÄVS

1st - P12 Nedre ryggskåpsbräda

4st - H1 Phillips skruv med rund huvud

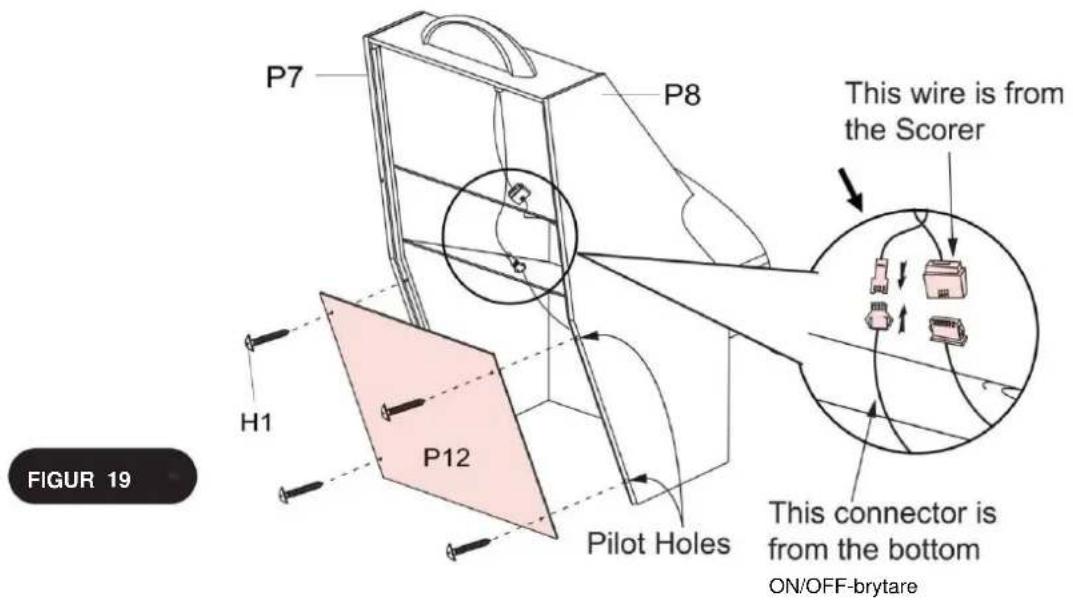

STEG 19

Fäst P12 nedre ryggskåpsbräda på P7 /P8 Bakre ben med hjälp av pilothål och H1 Phillips runda skruvar som visas i FIGUR 19.

OBS: Alla han-/honkontakter måste vridas korrekt för att kunna anslutas till varandra.

Dra åt, men skala INTE bort H1-skruvarna.

6st - H1 Phillips skruv med rund huvud 2st - H2 Ph" Lips Round Head Screwy

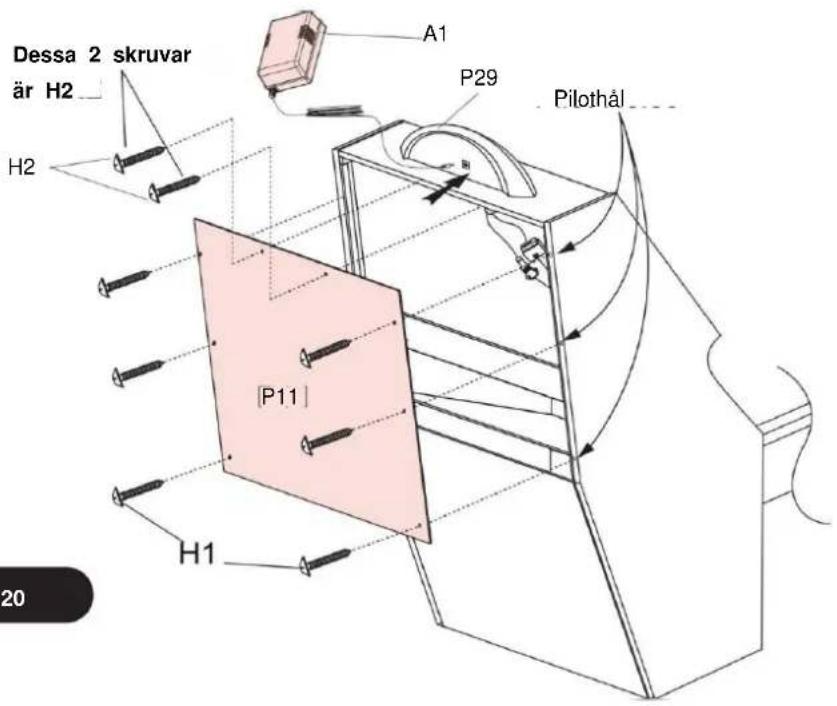

STEG 20

Fäst P11 övre bakre skåpet

Gå ombord på det bakre benskåpet med hjälp av pilothål och H1 och H2 Phillips

Runda skruvar som visas i FIGUR 20.

Dra åt, men skala INTE bort H1, H3 skruvar.

Låt inte A/C-adaptersladden utgöra en snubbelrisk.

Dessa 2 skruvar är H2 H2 A1 P29 Pilotál [P11] H1 20

FIGUR 20

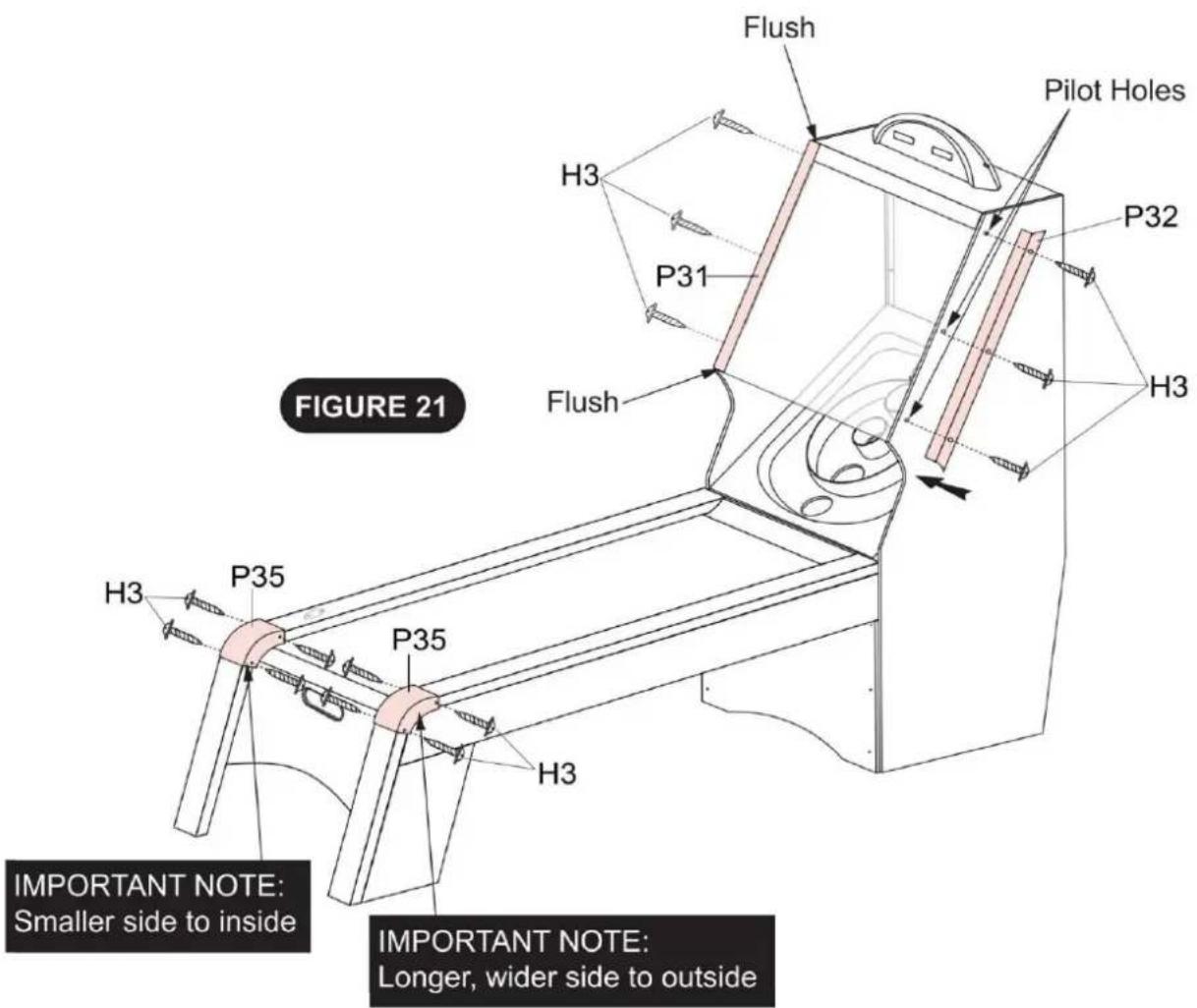

DELAR KRÄVS 14st -H3

höger plastlister 2st - P35 toppskena

plasthörnlock

Fäst P31 / 32 plastbeklädnadsremsorna på skåpet med hjälp av pilothål och H3 Phillips Round

Fäst P35 Top Rail-plasthörnlocken på de främre benen med hjälp av pilothål och H3 Phillips runda skruvar som visas i FIGUR 21.

Dra åt, men skala INTE bort H3-skruvarna.

OBS: Alla han-/honkontakter måste vridas korrekt för att kunna anslutas till varandra.

A1 A/C-adapter Anslutningar 1,2,3,4 görs alla av kunden. C2 LED Strip @1 C10N boka av h l 4Jupp I ~Måltavla till elektronisk målskytt P5 Byte av poänggivare Koppla först ur anslutningskabeln. C4 Skruv -C3 Poängsensor P5 P29 Elektronisk målskytt C3 Poängsensor (allt anslutna)

Grattis! Du har nu satt ihop ditt spelbord. Observera vården

och Använd instruktionerna nedan för att säkerställa många års problemfri användning av ditt spel tabell.

SKÖTSEL OCH ANVÄNDNING AV DITT BORD

1. Använd spray möbelpolish för att rengöra alla utvändiga ytor på ditt spelbord och på spelplanen (men inte plexiglaset som kräver akrylrengöring/polish).
2. Använd endast ett lämpligt hushållsuttag i Storbritannien och se till att sladden inte utgör en snubbelrisk.
3. Denna produkt är endast avsedd för användning inomhus.
4. Sitt, klättra eller luta dig INTE på bordet.
5. Dra INTE bordet när du flyttar det. Detta kommer att skada benen.
6. Ställ INTE upp drycker på bordet.

PRODUKTDELLISTA FÖR MODELL

188805

GuangKey # Part#		Beskrivning	Qty.
H1	188805HLH1	3,5 mm x 18 mm Phillips-skruv med rund huvud	24
H2	188805HLH2	3,5 mm x 28 mm Phillips skruv med rund huvud	2898
H3	188805HLH3	3,5 mm x 12 mm Phillips skruv med rund huvud	d6
H4	188805HLH4	6 mm x 25 mm insexbult	i
H5	188805HLH5	6,5 mm x 18 mm platt bricka	6
H6	188805HLH6	M6 låsbricka	d
H7	188805HLH7	3,5 mm x 14 mm Phillips-skruv med rund huvud	i6
T1	188805HLT1	M5 insexnyckel	2
P1	188805HLP1	Främre benförkläde	d
P2	188805HLP2	Vänster främre ben	i6
P3	188805HLP3	Höger främre ben	d
P4	188805HLP4	Ball Stop Bottenbräda	i
P5	188805HLP5	Måltavla med poängsensorer
P6	188805HLP6	Top Rail Plast Hörnlock	2d
P7	188805HLP7	Höger bakre skåpsben	i
P8	188805HLP8	Vänster bakre skåpben	d
P9	188805HLP9	Backboard med grafik	i
P10	188805HLP10	Överskåpspanel för målskytt
P11	188805HLP11	Övre bakre skåpskiva	d
P12	188805HLP12	Nedre ryggskåpsbräda	i
P13	188805HLP13	Vänster Förkläde	d
P14	188805HLP14	Höger sida förkläde	i
P15	188805HLP15	Vänster övre skena med kontrollbrytare och kablage
P16	188805HLP16	Höger övre skena	d
P17	188805HLP17	Vänster ben (sammansatt med P2)	i
P18	188805HLP18	Höger ben (sammansatt med P3)
P19	188805HLP19	Spelplan med slutramp	d
P20	188805HLP20	Stödstag av trä (packad med P30)	i
P21	188805HLP21	Anslutningskort	2
P22	188805HLP22	Goal Box Bottenbräda	d
P23	188805HLP23	Metallanslutningsplatta	i
P24	188805HLP24	Mellanstödsnämnd	2d
P25	188805HLP25	Avsluta Support Board	i
P26	188805HLP26	Plast boll retur
P27	188805HLP27	Klart plexiglas	d
P28	188805HLP28	Nedre främre skåpskiva	i
P29	188805HLP29	Elektronisk målskytt	d
Key #	Del #	Beskrivning	Antal.
P30	188805HLP30	Svart plast L" fäste	6
P31	188805HLP31	Vänster plastlist	1
P32	188805HLP32	Höger plastlist	1
P33	188805HLP33	Plastkontakt (spelfält till främre ben)	1
A1	188805HLA1	A/C-adapter	4
A2	188805HLA2	Boll	1
C1	188805HLC1	ON / OFF-brytare	2
C2	188805HLC2	Led Strip	7
C3	188805HLC3	Poängsensor	141
C4	188805HLC4	3,5 mm x 12 mm Phillips skruv med rund huvud	1
Q1	188805HLK1	Hårdvarusats
M1	188805-HLM1	Instruktionsmanual
