Typ produktu	Słupek poręczy linowej
Marka	Vevor
Model	HR-001 (i modele powiązane HR-002 do HR-023)
Materiał	Stal nierdzewna
Główne zastosowanie	Instalacja poręczy linowych wewnątrz i na zewnątrz (z wyjątkiem stref przybrzeżnych)
Metoda montażu	Mocowanie do podłoża (beton lub drewno) za pomocą śrub kotwiących; montaż z poręczą poziomą lub nachyloną
Średnica wiercenia	12 mm do kotwienia w podłożu; 5,5 do 5,6 mm do poręczy
Kompatybilny typ podłoża	Beton lub drewno
Zawartość opakowania	Słupek, śruby kotwiące, wkręty samogwintujące, wsporniki i pokrywy (w zależności od modelu)
Elementy nieuwzględnione	Linka stalowa, zestaw poręczy, poręcz
Przybliżona waga	Około 2 kg (szacunkowo dla standardowego słupka)
Przybliżone wymiary	Wysokość: 900-1100 mm w zależności od modelu; średnica: 30-40 mm
Odporność na rdzę	Wysoka (stal nierdzewna, ale niezalecane w strefie przybrzeżnej)
Konserwacja i czyszczenie	Czyszczenie wilgotną szmatką i łagodnym detergentem; unikać środków ściernych
Bezpieczeństwo	Nie pozostawiać małych części w zasięgu dzieci; upewnić się, że słupek jest pionowy i solidnie zamocowany
Gwarancja	Gwarancja elektroniczna za pośrednictwem www.vevor.com/support (certyfikat w zestawie)
Pomoc techniczna	www.vevor.com/support
Możliwość naprawy	Części zamienne dostępne (śruby, wsporniki); skontaktować się z obsługą klienta

Często zadawane pytania - HR-001 Vevor

Jakie modele są kompatybilne z tym słupkiem Vevor?

Ten słupek jest częścią serii HR-001 do HR-023. Wszystkie modele mają tę samą konstrukcję i instrukcje montażu. Sprawdź dokładny model na swoim produkcie.

Czy ten słupek nadaje się do użytku na zewnątrz?

Tak, jest wykonany ze stali nierdzewnej odpornej na rdzę, ale nie jest zalecany do projektów nadmorskich ze względu na słone powietrze.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wiertarki udarowej, wiertarki, wiertła o średnicy 12 mm do podłoża i 5,5 mm do poręczy, a także śrubokręta lub klucza do dokręcenia śrub.

Czy linka stalowa jest dołączona?

Nie, produkt zawiera tylko słupek i akcesoria montażowe. Linka stalowa, zestaw poręczy i poręcz muszą być zakupione osobno.

Jak zamocować słupek na betonowym podłożu?

Oznacz punkty wiercenia, użyj wiertarki udarowej do wykonania otworu o średnicy 12 mm, włóż śruby kotwiące, dokręć je, a następnie zamknij pokrywę. Upewnij się, że słupek jest pionowy.

Czy mogę zamontować słupek na nachylonej poręczy?

Tak, wspornik można regulować kątowo, aby dopasować do nachylonej poręczy. Postępuj zgodnie z instrukcjami montażu dla poręczy nachylonej w instrukcji.

Jak konserwować ten słupek?

Regularnie czyść wilgotną szmatką i łagodnym detergentem. Unikaj ściernych środków czyszczących, które mogą porysować powierzchnię. Spłucz czystą wodą i wysusz.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Skontaktuj się z obsługą klienta Vevor za pośrednictwem www.vevor.com/support. Przygotuj swój numer zamówienia i dokładny model (HR-001).

Czy ten słupek jest objęty gwarancją?

Tak, Vevor oferuje gwarancję elektroniczną. Certyfikat gwarancji jest dołączony do opakowania. Zarejestruj swój produkt na www.vevor.com/support.

Czy dzieci mogą bawić się tym produktem?

Nie, to nie jest zabawka. Trzymaj małe części poza zasięgiem dzieci podczas montażu i nie pozwalaj dzieciom bawić się słupkiem ani jego akcesoriami.

INSTRUKCJA OBSŁUGI HR-001 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

SŁUPEK PORECZY KABLOWEJ

MODEL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Zdjęcie wyłącznie w celach informacyjnych >

OSTRZEŻENIE : Przed przystąpieniem do obsługi lub serwisowania tego produktu należy przeczytać i zrozumieć całą niniejszą instrukcję. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

1. Ostrzeżenie wskazuje, że należy podjąć odpowiednie działania, aby uniknąć potencjalnego niebezpieczeństwa obrażeń ciała.
2. Możliwości produktu dotyczą wyłącznie prawidłowo i całkowicie zmontowanego produktu.
3. Małe części zamienne należy trzymać poza zasięgiem dzieci. To zabawka. Nie pozwalaj dzieciom na zabawę.
4. Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć w schemacie montażu w niniejszej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

ZACHOWAJ TE INSTRUKCJE

GŁÓWNE CECHY

Ten produkt jest używany głównie do montażu kolumn z funkcjami drutowymi i akcesoriami dekoracyjnymi.

Słupek poręczy kablowych firmy VEVOR wykonany jest w całości ze s nierdzewnej, która charakteryzuje się dużą odpornością na rdzę i koroz Będzie działać przez długi czas w przypadku balustrad wewnętrznych i zewnętrznych przy niewielkich wymaganiach konserwacyjnych. Należy pamiętać, że nie jest on zalecany do projektów przybrzeżnych.

Dokładamy wszelkich starań, aby zapewnić wysoką jakość produktów i profesjonalną obsługę oraz sprawić, że VEVOR będzie niezawodną marką.

INSTRUKCJA INSTALACJI

Wskazanie instalacji i odpowiedni słupek

Ma zastosowanie do wszystkich scenariuszy instalacji inżynieryjnych.

Uwaga: ten produkt zawiera wyłącznie kolumnę i elementy mocujące c niej, z wyłączeniem liny stalowej, zestawu poręczy kablowych i poręczy

NIE	składniki	Zdjęcie	ILOŚĆ
			Dopasowany model
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	post		4	1	4	1	/
			/	/	/	/	1
2	Kwadratowa osłona		4	1	/	/	/
3	Prostokątna osłona		/	/	4	1	/
4	śrubakotwowa		16	4	16	4	4
5	Zakrzywionywspornik		4	1	4	1	/
6	Wspornikpoziomy		4	1	4	1	/
7	kluczsześciokątny		4	1	4	1	1
8	Kluczpłaski		4	1	4	1	1
9	Śrubagwintująca		8	2	8	2	4
10	Plastikowaobudowa		/	/	/	/	1

INSTALACJA

Do podłóg betonowych lub drewnianych

Krok 1. Zaznacz punkty wiercenia w odpowiednich

Krok 2. Za pomocą wiertarki udarowej wykonaj w

Krok 3. Wbij śrube kotwową w wywiercony otwór.

miejscach montażu.	zaznaczonych punktach otwór o średnicy 12.
Krok 4. Dokręć śrub	Krok 5. Zamknij pokrywę i dokończ mocov słupka.

Uwaga: Podczas mocowania dolnej płyty słupka upewnij się, że kolumna jest ustawiona pionowo.

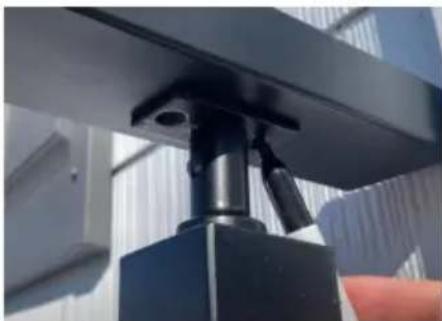

Mocowanie z poręczą (poziomo)

Krok 1: Naprawiono wspornik

Krok 2: Określ pozycję montażową poręczy, a następnie zaznacz położenie pod poręczą i otworami wspornika i wywierć otwory wiertłem 5,5-0 5,6mm.

Krok 3: Użyj wkrętów samogwintujących znajdujących się w akcesorium aby przymocować poręcz do wspornika.

Nadaje się również do montażu poręczy łukowych i wsporników.

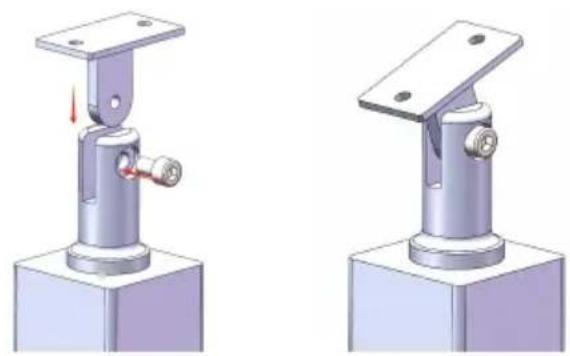

Montaż z poręczą (gradient)

Krok 1: Naprawiono wspornik

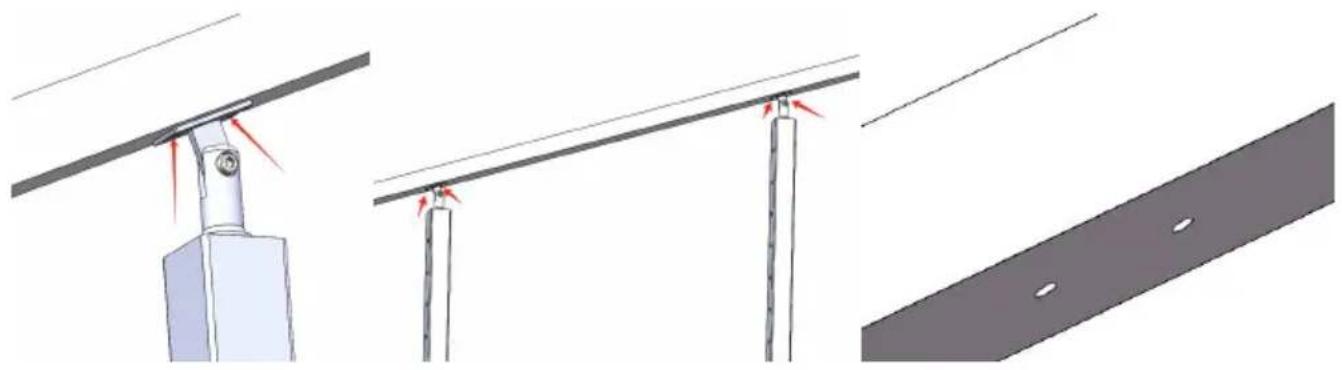

Krok 2: Dostosuj kąt wspornika, aby dopasować go do spodniej strony poręczy. Określ pozycję montażową poręczy, a następnie zaznacz pozy pod poręczą i otworami wspornika, a następnie wywierć otwory wiertłej 5,5 - 5,6 mm.

Uwaga: Poręcz i wspornik można wstępnie zamocować za pomocą narzędzi zaciskowych, dzięki czemu można jednocześnie zaznaczyć ustawić wiele punktów montażowych wspornika.

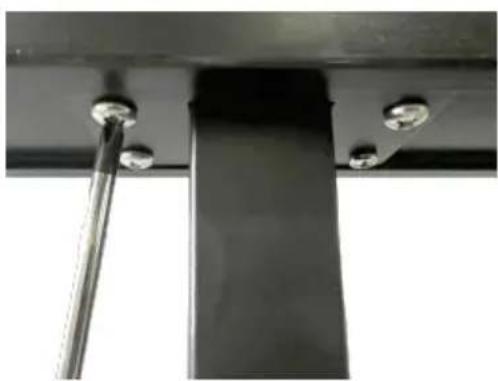

Krok 3: Zdejmij wspornik ze słupka, a następnie użyj wkrętów samogwintujących znajdujących się w akcesorium, aby przymocować wspornik do poręczy.

Zamocuj ponownie słupek i wspornik.

Nadaje się również do montaż poręczy łukowych i wsporników	Dla modelu HR-017

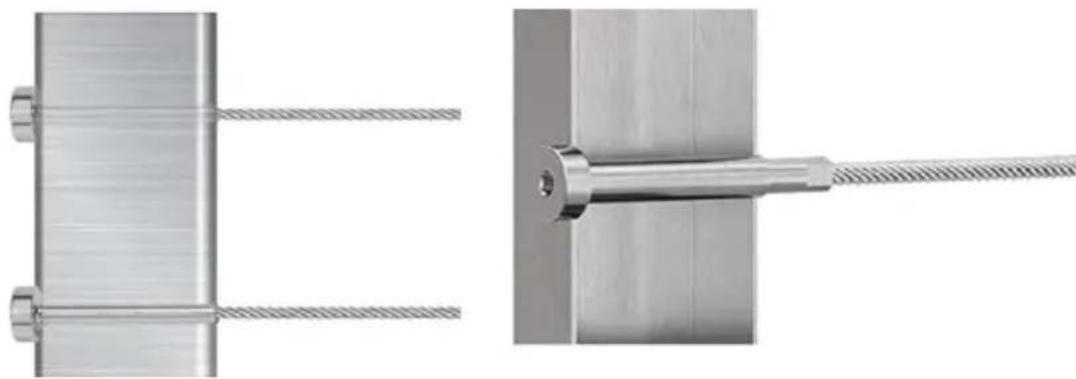

Montaż za pomocą liny stalowej i okuć

Do tulei zabezpieczającej koło poziome

Do napinacza dwustronnego, montaż poziomy i kątowy

Do napinacza śruby rzymskiej i zacisku stałego
