Produkttyp	Kabelgeländerpfosten
Marke	Vevor
Modell	HR-001 (und zugehörige Modelle HR-002 bis HR-023)
Material	Edelstahl
Hauptverwendung	Installation von Kabelgeländersystemen für Innen- und Außenbereiche (außer Küstengebiete)
Installationsmethode	Bodenbefestigung (Beton oder Holz) mit Ankerschrauben; Montage mit horizontalem oder geneigtem Handlauf
Bohrerdurchmesser	12 mm für Bodenverankerung; 5,5 bis 5,6 mm für Handlauf
Kompatibler Bodenbelag	Beton oder Holz
Verpackungsinhalt	Pfosten, Ankerschrauben, selbstschneidende Schrauben, Halterungen und Abdeckungen (je nach Modell)
Nicht im Lieferumfang enthalten	Drahtseil, Geländerset, Handlauf
Ungefähres Gewicht	Ca. 2 kg (Schätzung für einen Standardpfosten)
Ungefähre Maße	Höhe: 900-1100 mm je nach Modell; Durchmesser: 30-40 mm
Rostbeständigkeit	Hoch (Edelstahl, jedoch nicht für Küstengebiete empfohlen)
Pflege und Reinigung	Reinigung mit einem feuchten Tuch und mildem Reinigungsmittel; abrasive Mittel vermeiden
Sicherheit	Kleinteile von Kindern fernhalten; sicherstellen, dass der Pfosten senkrecht und fest montiert ist
Garantie	Elektronische Garantie über www.vevor.com/support (Zertifikat enthalten)
Technische Unterstützung	www.vevor.com/support
Reparierbarkeit	Ersatzteile verfügbar (Schrauben, Halterungen); Kundendienst kontaktieren

Häufig gestellte Fragen - HR-001 Vevor

Welche Modelle sind mit diesem Vevor-Pfosten kompatibel?

Dieser Pfosten gehört zur Serie HR-001 bis HR-023. Alle Modelle teilen das gleiche Design und die gleichen Installationsanweisungen. Überprüfen Sie das genaue Modell auf Ihrem Produkt.

Ist dieser Pfosten für den Außenbereich geeignet?

Ja, er ist aus Edelstahl rostbeständig, aber aufgrund der salzhaltigen Luft nicht für Küstenprojekte empfohlen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Bohrhammer, eine Bohrmaschine, einen Bohrer Ø12 mm für den Boden und Ø5,5 mm für den Handlauf sowie einen Schraubendreher oder einen Schraubenschlüssel zum Anziehen der Schrauben.

Ist das Drahtseil im Lieferumfang enthalten?

Nein, das Produkt enthält nur den Pfosten und seine Befestigungszubehör. Das Drahtseil, das Geländerset und der Handlauf müssen separat erworben werden.

Wie befestige ich den Pfosten auf einem Betonboden?

Markieren Sie die Bohrpunkte, bohren Sie mit einem Bohrhammer ein Loch von Ø12 mm, setzen Sie die Ankerschrauben ein, ziehen Sie sie fest und schließen Sie die Abdeckung. Stellen Sie sicher, dass der Pfosten senkrecht steht.

Kann ich den Pfosten an einem geneigten Handlauf installieren?

Ja, die Halterung kann im Winkel verstellt werden, um an einen geneigten Handlauf zu passen. Befolgen Sie die Montageschritte für geneigten Handlauf in der Anleitung.

Wie pflege ich diesen Pfosten?

Reinigen Sie ihn regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel. Vermeiden Sie scheuernde Reinigungsmittel, die die Oberfläche zerkratzen könnten. Mit klarem Wasser abspülen und trocknen.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Kontaktieren Sie den Vevor-Kundendienst über www.vevor.com/support. Halten Sie Ihre Bestellnummer und das genaue Modell (HR-001) bereit.

Hat dieser Pfosten Garantie?

Ja, Vevor bietet eine elektronische Garantie. Ein Garantiezertifikat ist im Lieferumfang enthalten. Registrieren Sie Ihr Produkt auf www.vevor.com/support.

Dürfen Kinder mit diesem Produkt spielen?

Nein, es ist kein Spielzeug. Halten Sie Kleinteile während der Installation von Kindern fern und lassen Sie Kinder nicht mit dem Pfosten oder seinen Zubehörteilen spielen.

BEDIENUNGSANLEITUNG HR-001 Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Germany

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

KABELGELÄNDERPFOSTEN

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Bild nur als Referenz >

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG : Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie dieses Produkt in Betrieb nehmen od warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden

führen.

1. Der Warnhinweis weist darauf hin, dass geeignete Maßnahmen ergr werden sollten, um die potenzielle Gefahr einer Verletzung zu vermeide
2. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
3. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf. Es handelt sich nicht um ein Spielzeug. Lassen Sie Ki nicht spielen.
4. Weitere Informationen zu den auf den folgenden Seiten aufgeführte Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie a Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz.

ANLEITUNG AUFBEWAHREN

HAUPTMERKMALE

Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen und dekorativem Zubehör verwendet.

Der Kabelgeländerpfosten von VEVOR ist komplett aus Edelstahl gefert und weist eine hohe Beständigkeit gegen Rost und Korrosion auf. Es eignet sich für eine lange Lebensdauer von Innen- und Außengeländer bei geringem Wartungsaufwand. Bitte beachten Sie, dass dies nicht f Küstenprojekte empfohlen wird.

Wir arbeiten mit aller Kraft daran, Qualitätsprodukte und professionellen Service anzubieten und VEVOR zu einer zuverlässigen Marke zu mach

INSTALLATIONSANWEISUNG

Installationshinweis und anwendbarer Beitrag

Anwendbar auf alle technischen Installationsszenarien.

Hinweis: Dieses Produkt enthält nur die Säule und ihre Montagebefestigungen, ausgenommen Drahtseil, Kabelgeländer-Kit und Handlauf.

Für Beton- oder Holzböden

Schritt 1: Markieren Sie die Bohrpunkte a den entsprechenden Installationsorten.	Schritt 2: Bohren Sie mit einem Bohrhamme an den markierten Stellen ein Loch mit einem Durchmesservon ∅ 12.	Schritt 3. Schlagen Sie die Ankerschraube in das Bohrloch.

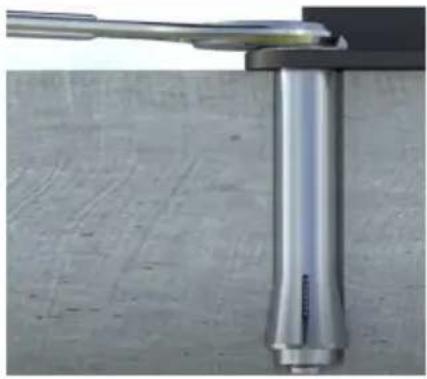

Schritt 4. Ziehen Sie die Schrauben fest	Schritt 5: Schließen Sie den Deckel ur schließen Sie die Befestigung des Pfostens

Hinweis: Stellen Sie sicher, dass die Säule aufrecht steht, wenn Si Bodenplatte des Pfostens befestigen.

Montage mit Handlauf (horizontal)

Schritt 1: Feste Halterung

Schritt 2: Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Stütze.

Es eignet sich auch für die Montage von Bogenhandläufen und Konsch

Montage mit Handlauf (Gefälle)

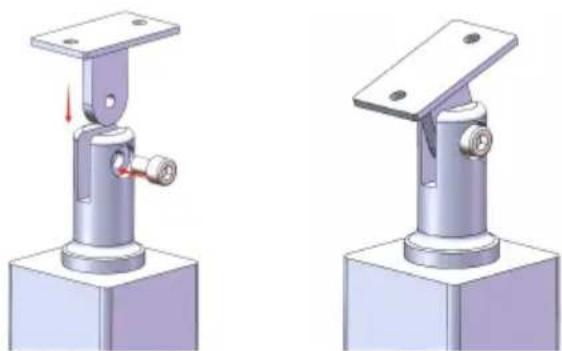

Schritt 1: Feste Halterung

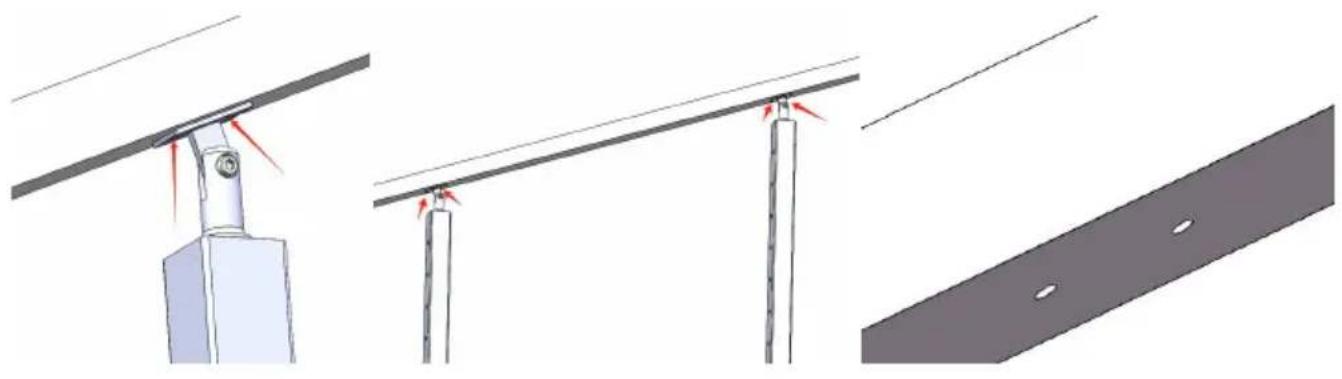

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlaufs an. Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Hinweis: Der Handlauf und die Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere

Montagepunkte der Halterung gleichzeitig markiert und positioniert werden können.

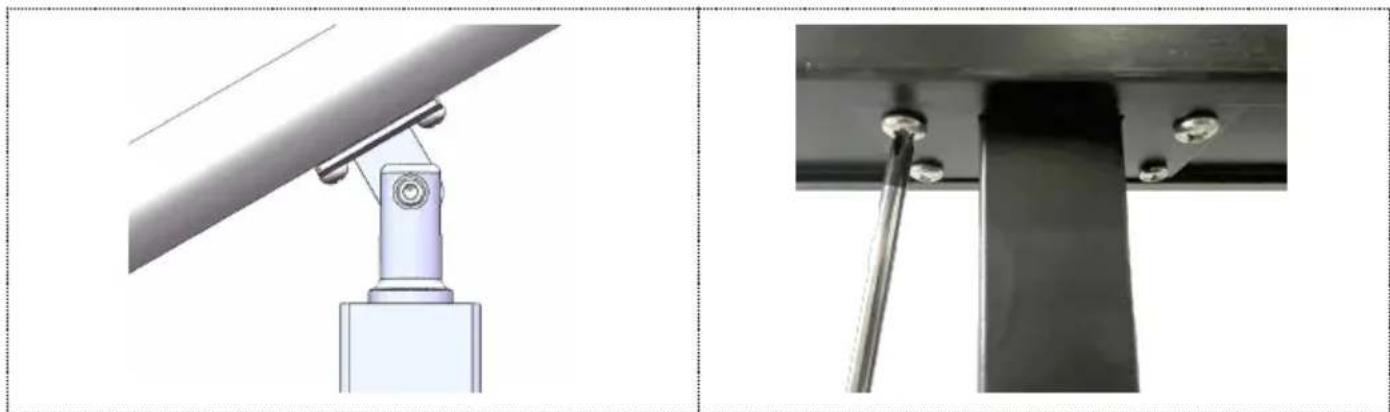

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie Halterung dann mit den selbstschneidenden Schrauben im Zubehör am Handlauf.

Befestigen Sie den Pfosten und die Halterung wieder.

Es eignet sich auch für die Mo von Bogenhandläufen und Konsolen.

Für Modell HR-017

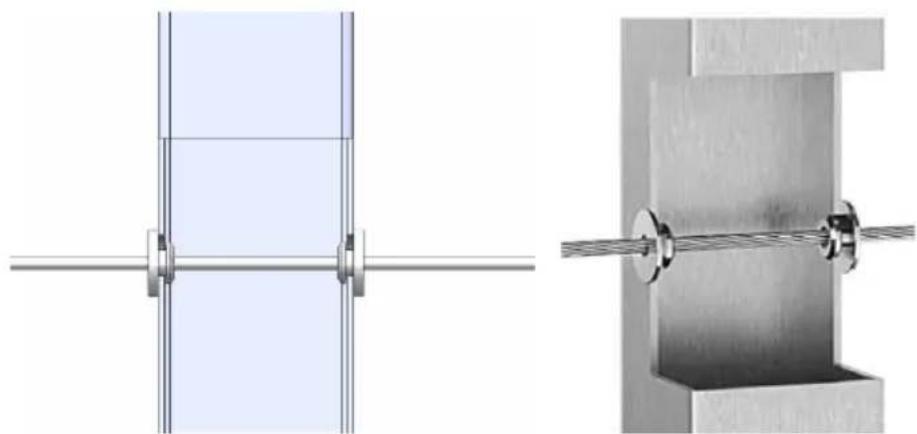

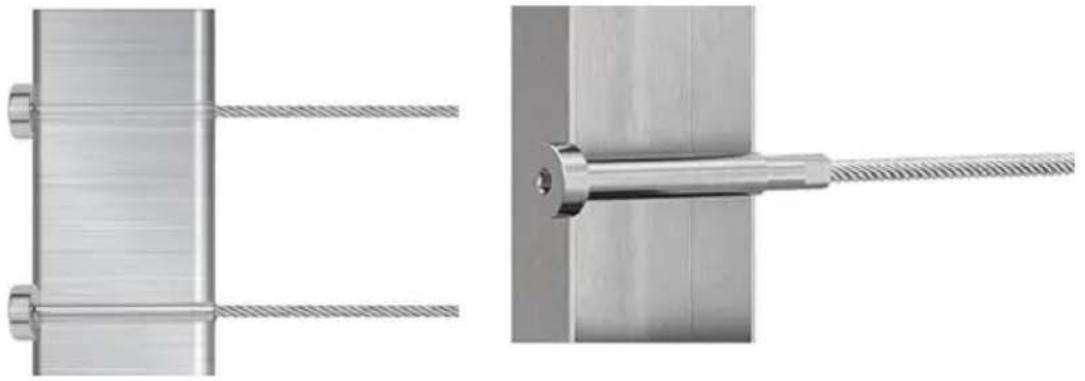

Mit Drahtseil und Beschlägen installieren

Für Level-Radschutzhülle

Für Bolzenspanner horizontale Montage und Winkel

Für Spannschlossspanner und Festanschluss
