Produkttyp	Kabelgeländerpfosten für Geländer
Marke	Vevor
Modell	HR-021 (und kompatible Modelle HR-001 bis HR-023)
Hauptmaterial	Edelstahl (hohe Beständigkeit gegen Rost und Korrosion)
Hauptverwendung	Montage von Pfosten für Geländerseile und dekoratives Zubehör
Einsatzumgebung	Innen und außen (nicht empfohlen in Küstennähe)
Installationstyp	Bodenbefestigung (Beton oder Holz) mit Ankerbolzen; Halterung für waagerechtes oder geneigtes Handlauf
Enthaltene Befestigungen	Einschlaganker, selbstschneidende Schrauben, Handlaufhalterungen
Nicht enthaltene Teile	Stahlseil, Kabelgeländer-Bausatz, Handlauf
Kompatibilität	Geeignet für alle technischen Einbausituationen (Treppe, Terrasse, etc.)
Stromversorgung	Keine (mechanisches Zubehör)
Pflege und Reinigung	Mit einem weichen Tuch und Seifenwasser reinigen; scheuernde Mittel vermeiden
Sicherheit	Installationsanweisungen befolgen; Kinder nicht mit Teilen spielen lassen; Tragfähigkeit nicht angegeben, auf feste Befestigung achten
Ersatzteile und Reparatur	Teile nicht einzeln erhältlich; Kundendienst von Vevor kontaktieren
Allgemeine Informationen	Wird mit Bedienungsanleitung geliefert; elektronische Garantie über www.vevor.com/support

Häufig gestellte Fragen - HR-021 Vevor

Welche Werkzeuge werden zur Installation des Pfostens HR-021 benötigt?

Sie benötigen einen Schlagbohrer, einen Hammer, einen Schraubendreher oder einen Schraubenschlüssel, je nach den mitgelieferten Schrauben. Für Betonböden verwenden Sie einen 12-mm-Bohrer. Für Holzböden sind selbstschneidende Schrauben enthalten.

Kann dieser Pfosten im Freien in Meeresnähe verwendet werden?

Es wird nicht für Küstengebiete empfohlen, da Salz die Korrosion beschleunigt. Obwohl Edelstahl beständig ist, verkürzt die Meeresumgebung seine Lebensdauer.

Wie wird der Pfosten auf einem Betonboden installiert?

Markieren Sie die Bohrpunkte, bohren Sie 12-mm-Löcher, schlagen Sie die Einschlaganker ein und ziehen Sie sie fest. Schließen Sie die Abdeckung und stellen Sie sicher, dass der Pfosten gerade steht.

Kann ich mit diesem Pfosten einen geneigten Handlauf installieren?

Ja, die Halterung kann im Winkel verstellt werden, um einen schrägen Handlauf anzupassen. Befolgen Sie die Einstellungsschritte in der Anleitung.

Ist das Stahlseil im Lieferumfang enthalten?

Nein, das Produkt enthält nur den Pfosten und seine Befestigungen. Sie müssen Seil, Verbinder und Handlauf separat kaufen.

Wie pflege ich den Edelstahlpfosten?

Reinigen Sie mit einem weichen Tuch und Seifenwasser. Vermeiden Sie scheuernde oder chlorhaltige Mittel. Bei hartnäckigen Flecken verwenden Sie einen Edelstahlreiniger.

Wie hoch ist der Pfosten HR-021?

Die Höhe ist in der Anleitung nicht angegeben. Sie variiert je nach Modell. Kontaktieren Sie den Vevor-Support, um die genauen Maße Ihrer Referenz zu erfahren.

Ist der Pfosten für eine Treppe geeignet?

Ja, er ist für Treppengeländer geeignet. Achten Sie darauf, die Pfosten weniger als 5 mm von der Trittkante entfernt zu platzieren, um die Sicherheitsnormen einzuhalten.

Kann ich den Pfosten streichen?

Es wird nicht empfohlen, Edelstahl zu streichen. Die Farbe kann abblättern und die Korrosionsbeständigkeit beeinträchtigen. Bevorzugen Sie regelmäßige Pflege.

Wo finde ich die Garantie oder technische Unterstützung?

Besuchen Sie www.vevor.com/support für die elektronische Garantie und technische Unterstützung. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG HR-021 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

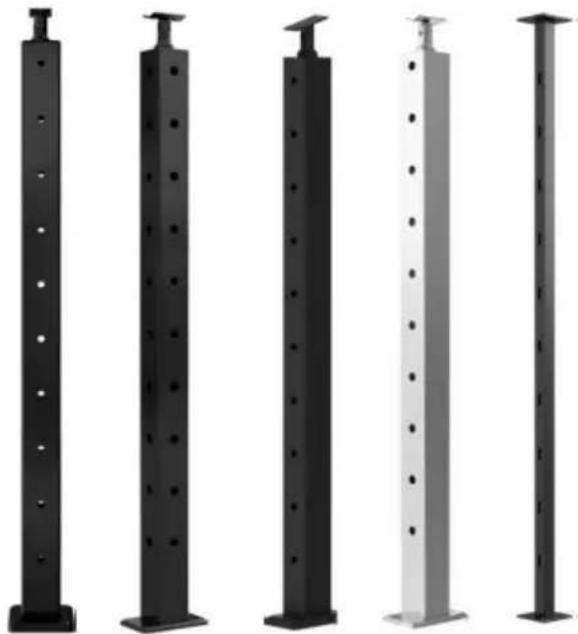

KABELGELÄNDERPFOSTEN

MODELL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

KABELGELÄNDERPFOSTEN

MODELL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie

Betrieb oder Wartung dieses Produkts. Die Nichtbeachtung dieser

Warnungen und Anweisungen können zu Verletzungen oder

Schäden an wertvollem Eigentum.

1. Die Warnung weist darauf hin, dass geeignete Maßnahmen ergriffen werden sollten, um die potenzielle Gefahr einer Verletzung.
2. Produktfunktionen gelten für ordnungsgemäß und vollständig montierte Produkte nur.
3. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf, es ist kein Spielzeug.
   Erlauben Sie Kindern nicht, damit zu spielen.
4. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie
   Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und
   Trennen Sie alle Teile in einem sauberen Arbeitsbereich.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

HAUPTMERKMALE

Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen verwendet und dekorative Accessoires.

Der Kabelgeländerpfosten von VEVOR besteht vollständig aus rostfreiem Stahl, der hat eine hohe Beständigkeit gegen Rost und Korrosion. Es wird für eine lange Lebensdauer funktionieren für Innen- und Außengeländer mit geringem Wartungsaufwand. Bitte beachten Sie, dass es nicht empfohlen für Küstenprojekte.

Wir arbeiten mit aller Kraft daran, qualitativ hochwertige Produkte und professionelle Service und machen VEVOR zu einer zuverlässigen Marke.

INSTALLATIONSANLEITUNG

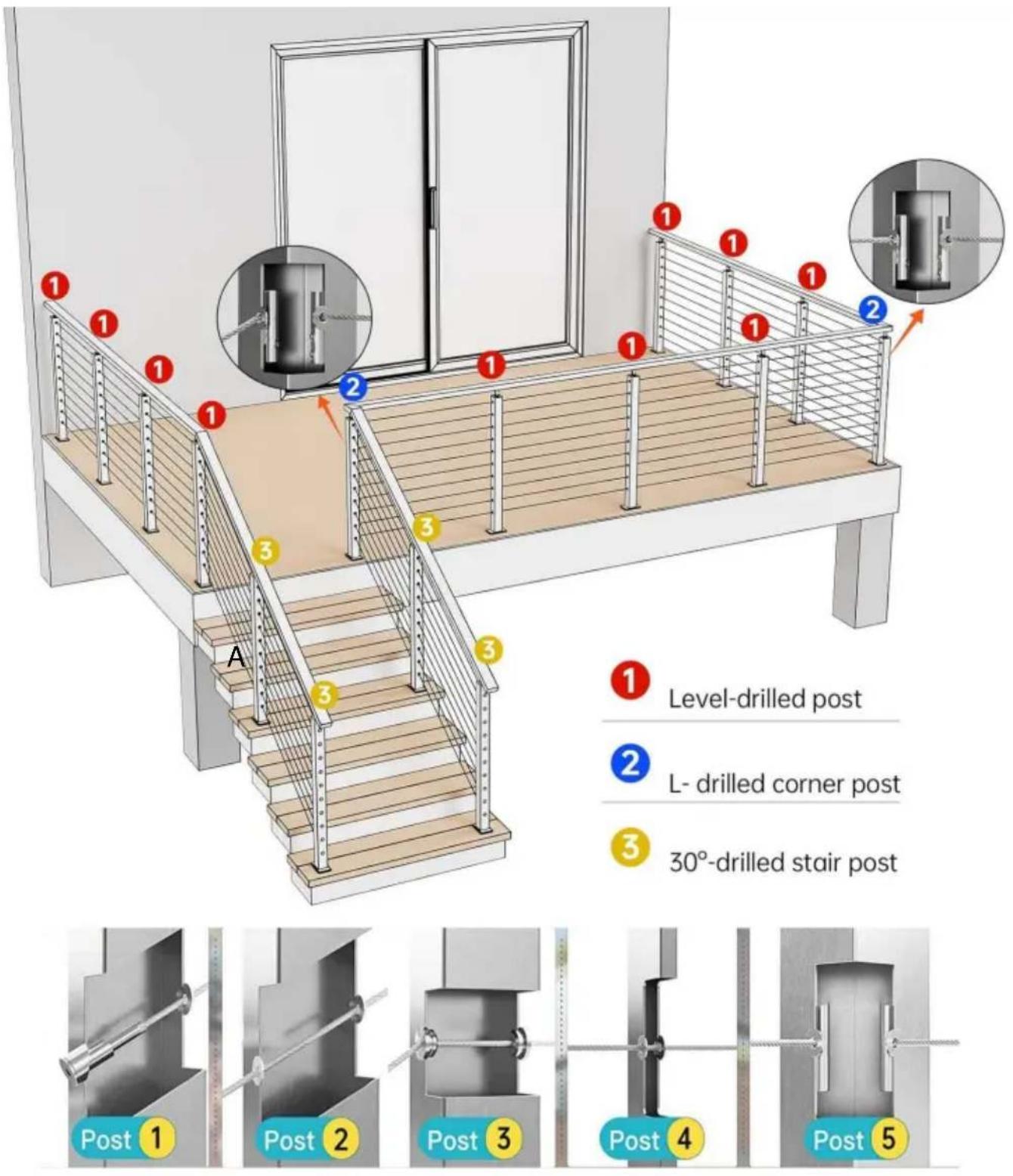

Einbauhinweise und Anwendbare Pfosten

Anwendbar auf alle technischen Installationsszenarien.

Hinweis: Dieses Produkt umfasst nur die Säule und deren Montage

Befestigungsmaterial, ausgenommen Drahtseil, Kabelgeländer-Set, Handlauf.

Hinweis: Die obige Abbildung ist nur ein Beispiel für das Installationslayout Anzeige: Benutzer müssen das Layout entsprechend ihren tatsächlichen Anforderungen erstellen und es an die Struktur der Säule und des Drahtseils, des Kabelgeländer-Kits, des Handlaufs und anderer Zubehörteile anpassen.

Für Beton- oder Holzboden

Schritt 1.Markieren Sie die Bohrung Punkte an den entsprechenden Installationsorte.	Schritt 2. Verwenden Sie einen Bohrhammer ein Loch für 12 zu machen bei den markierten Punkten.	Schritt 3.Hämmern Sie die Ankerschraube in die gebohrtes Loch.
Schritt 4. Ziehen Sie die Schrauben	Schritt 5: Schließen Sie den Deckel und befestigen Sie den Pfosten endgültig.

Hinweis: Achten Sie darauf, dass die Säule aufrecht steht, wenn Sie die Bodenplatte befe des Beitrags.

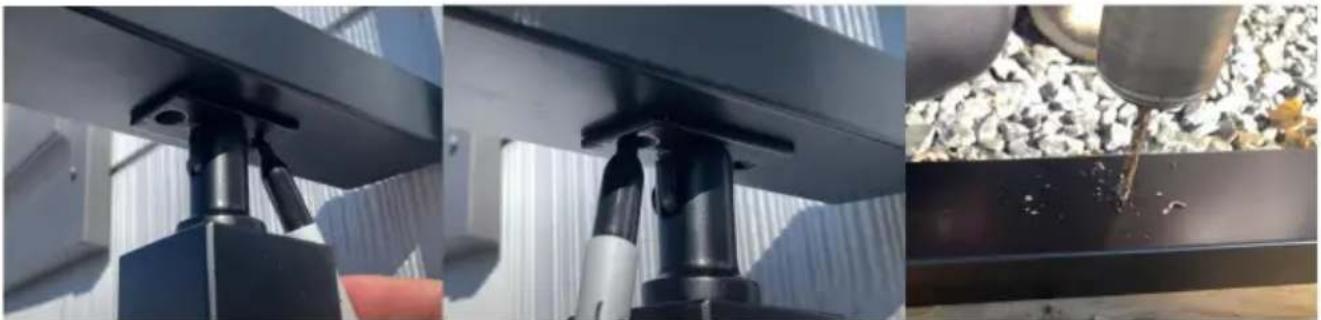

Montage mit Handlauf (horizontal)

Schritt 1: Feste Halterung

Schritt 2: Bestimmen Sie die Einbauposition des Handlaufs und markieren Sie die Position unter dem Handlauf und den Halterungslöchern, dann Löcher bohren.

ÿWenn es sich bei der Installation um einen Holzhandlauf handelt, können Sie den Blechschrauben.

Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Support.

Es eignet sich auch für die Montage von Bogenhandläufen und Halterungen.

Montage mit Handlauf (Gefälle)

Schritt 1: Feste Halterung

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlauf.Bestimmen Sie die Einbauposition des Handlaufs und markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern, dann bohren Sie Löcher. äWenn die Installation ein Holzhandlauf ist, können Sie direkt in die Blechschrauben.

Hinweis: Handlauf und Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere Halterungsmontagepunkte gleichzeitig markiert und positioniert werden können.

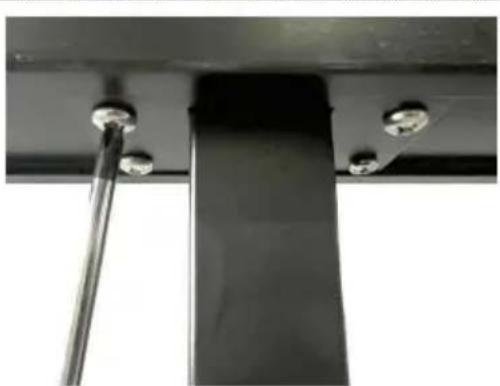

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie die Halterung anschließend mit den im Zubehör enthaltenen selbstschneidenden Schrauben am Handlauf.

Befestigen Sie Pfosten und Halterung wieder.

Es eignet sich auch für die Installation aus Bogenhandläufen und Konsolen.	Für Modell HR-017

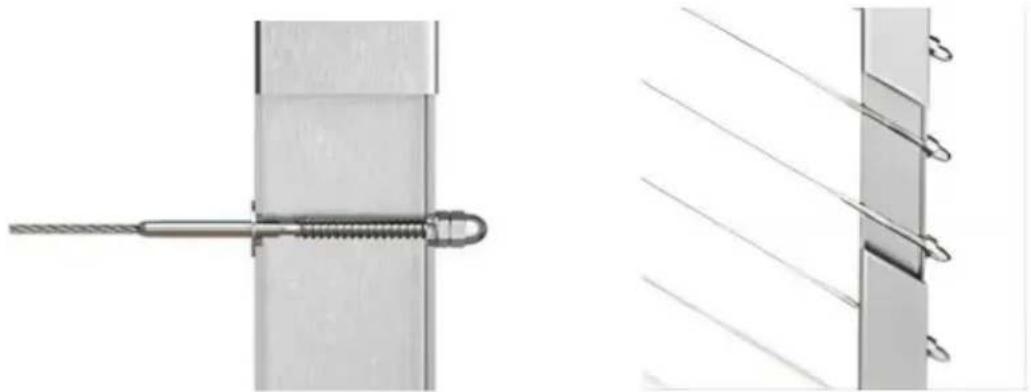

Installation mit Drahtseil und Beschlägen

Für Level-Radschutzhülse

Für Bolzenspanner Horizontale Montage und Winkel

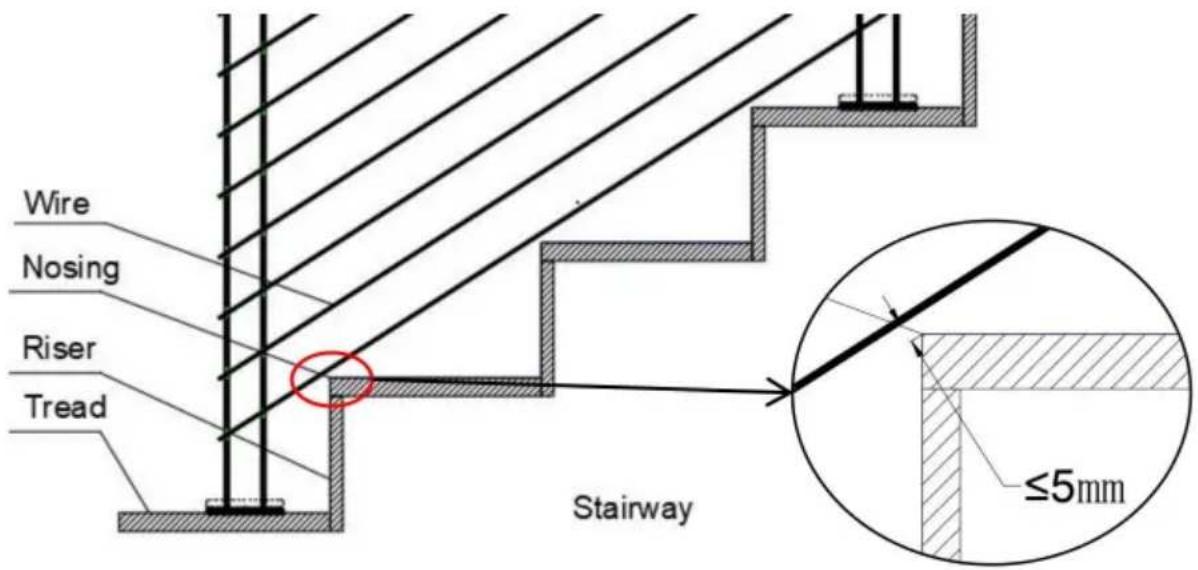

Achtung: Passen Sie bei der Montage der Pfosten die Position der Pfosten an der Trittfläche der Stufe, sodass sich der Draht in der Nähe der Position der Kantenkar befindet. Generell wird empfohlen, dass der Abstand weniger als 5 mm beträgt. Wie unten gezeigt.

Für Spannschlossspanner und Festterminal
