Rodzaj produktu	Słup do poręczy linowych
Marka	Vevor
Model	HR-021 (i modele kompatybilne HR-001 do HR-023)
Główny materiał	Stal nierdzewna (wysoka odporność na rdzę i korozję)
Główne zastosowanie	Montaż słupków do poręczy linowych i akcesoriów dekoracyjnych
Środowisko użytkowania	Wewnątrz i na zewnątrz (niezalecane w strefie przybrzeżnej)
Rodzaj montażu	Mocowanie do podłoża (beton lub drewno) za pomocą śrub kotwiących; wspornik do poręczy poziomej lub nachylonej
Dołączone elementy mocujące	Śruby kotwiące do wbijania, wkręty samogwintujące, wsporniki poręczy
Zestaw nie zawiera	Lina metalowa, zestaw poręczy linowej, poręcz
Kompatybilność	Dostosowany do wszystkich scenariuszy montażowych (schody, taras itp.)
Zasilanie	Brak (akcesorium mechaniczne)
Konserwacja i czyszczenie	Czyścić miękką szmatką z wodą z mydłem; unikać środków ściernych
Bezpieczeństwo	Przestrzegać instrukcji montażu; nie pozwalać dzieciom bawić się częściami; nośność nieokreślona, zapewnić solidne mocowanie
Części zamienne i naprawialność	Części niedostarczane osobno; skontaktować się z obsługą klienta Vevor w celu uzyskania pomocy
Informacje ogólne	Dostarczane z instrukcją obsługi; gwarancja elektroniczna przez www.vevor.com/support

Często zadawane pytania - HR-021 Vevor

Jakie narzędzia są potrzebne do montażu słupka HR-021?

Będziesz potrzebować wiertarki udarowej, młotka, śrubokręta lub klucza w zależności od dostarczonych śrub. W przypadku podłoża betonowego użyj wiertła 12 mm. W przypadku podłoża drewnianego dołączone są wkręty samogwintujące.

Czy ten słupek może być używany na zewnątrz w pobliżu morza?

Nie zaleca się go w strefie przybrzeżnej ze względu na przyspieszoną korozję spowodowaną solą. Chociaż stal nierdzewna jest odporna, środowisko morskie skraca jej żywotność.

Jak zamontować słupek na betonowym podłożu?

Zaznacz punkty wiercenia, wywierć otwory 12 mm, wbij śruby kotwiące, a następnie dokręć. Zamknij pokrywę i upewnij się, że słupek jest prosty.

Czy mogę zamontować poręcz nachyloną z tym słupkiem?

Tak, wspornik można regulować kątowo, aby dopasować go do poręczy pochyłej. Postępuj zgodnie z krokami regulacji w instrukcji.

Czy lina metalowa jest dołączona?

Nie, produkt zawiera tylko słupek i elementy mocujące. Linę, złączki i poręcz należy zakupić osobno.

Jak konserwować słupek ze stali nierdzewnej?

Czyścić miękką szmatką z wodą z mydłem. Unikać środków ściernych lub zawierających chlor. W przypadku uporczywych plam użyj środka czyszczącego do stali nierdzewnej.

Jaka jest wysokość słupka HR-021?

Wysokość nie jest podana w instrukcji. Różni się w zależności od modelu. Skontaktuj się z pomocą techniczną Vevor, aby poznać dokładne wymiary Twojego modelu.

Czy słupek nadaje się na schody?

Tak, nadaje się do balustrad schodowych. Upewnij się, że odstępy między słupkami są mniejsze niż 5 mm od krawędzi stopnia, aby spełnić normy bezpieczeństwa.

Czy mogę pomalować słupek?

Nie zaleca się malowania stali nierdzewnej. Farba może się łuszczyć i pogorszyć odporność na korozję. Zaleca się regularną konserwację.

Gdzie znaleźć gwarancję lub pomoc techniczną?

Odwiedź stronę www.vevor.com/support w celu uzyskania gwarancji elektronicznej i pomocy technicznej. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI HR-021 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

SŁUPEK BARIERY KABLOWEJ

MODEL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SŁUPEK BARIERY KABLOWEJ

MODEL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE: Przed przystąpieniem do użytkowania należy przeczytać i zrozumieć całą instrukcję.

obstugi lub serwisowania tego produktu. Nieprzestrzeganie tych ostrzeżenia i instrukcje mogą spowodować obrażenia ciała lub uszkodzenie cennego mienia.

1. Ostrzeżenie wskazuje, że należy podjąć odpowiednie działania w celu uniknięcia potencjalne niebezpieczeństwo obrażeń ciała.
2. Możliwości produktu odnoszą się do produktu prawidłowo i całkowicie zmontowanego tylko.
3. Trzymaj małe części zamienne poza zasięgiem dzieci, to nie jest zabawka.
   nie pozwalaj dzieciom na zabawę.
4. Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, strony, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddzielić wszystkie części w czystym miejscu pracy.

ZAPISZ TE INSTRUKCJE

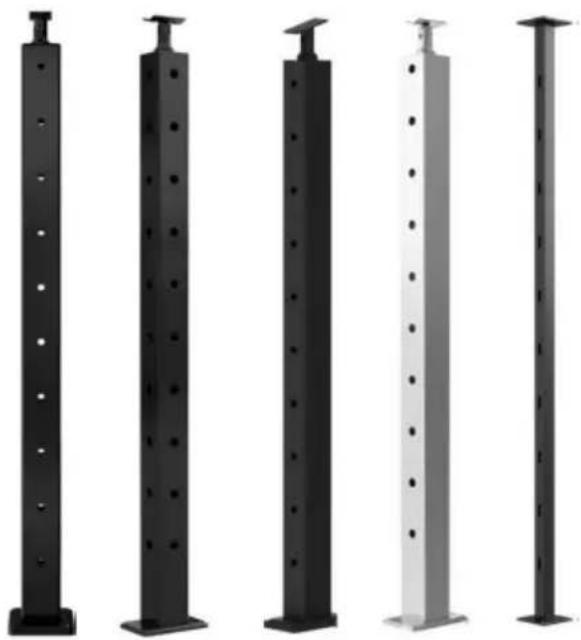

GŁÓWNE CECHY

Produkt ten jest głównie stosowany do montażu kolumnowego funkcji przewodowych i akcesoria dekoracyjne.

Słupek balustrady kablowej firmy VEVOR wykonany jest w całości ze stali nierdzewnej,

ma dużą odporność na rdzę i korozję. Będzie działać przez długi czas

wewnętrzne i zewnętrzne balustrady o niskich kosztach utrzymania. Należy pamiętać, że nie jest to polecane dla projektów nadmorskich.

Dokładamy wszelkich starań, aby dostarczać produkty wysokiej jakości i profesjonalną obsługę.

serwis i sprawiają, że VEVOR jest marką godną zaufania.

INSTRUKCJA INSTALACJI

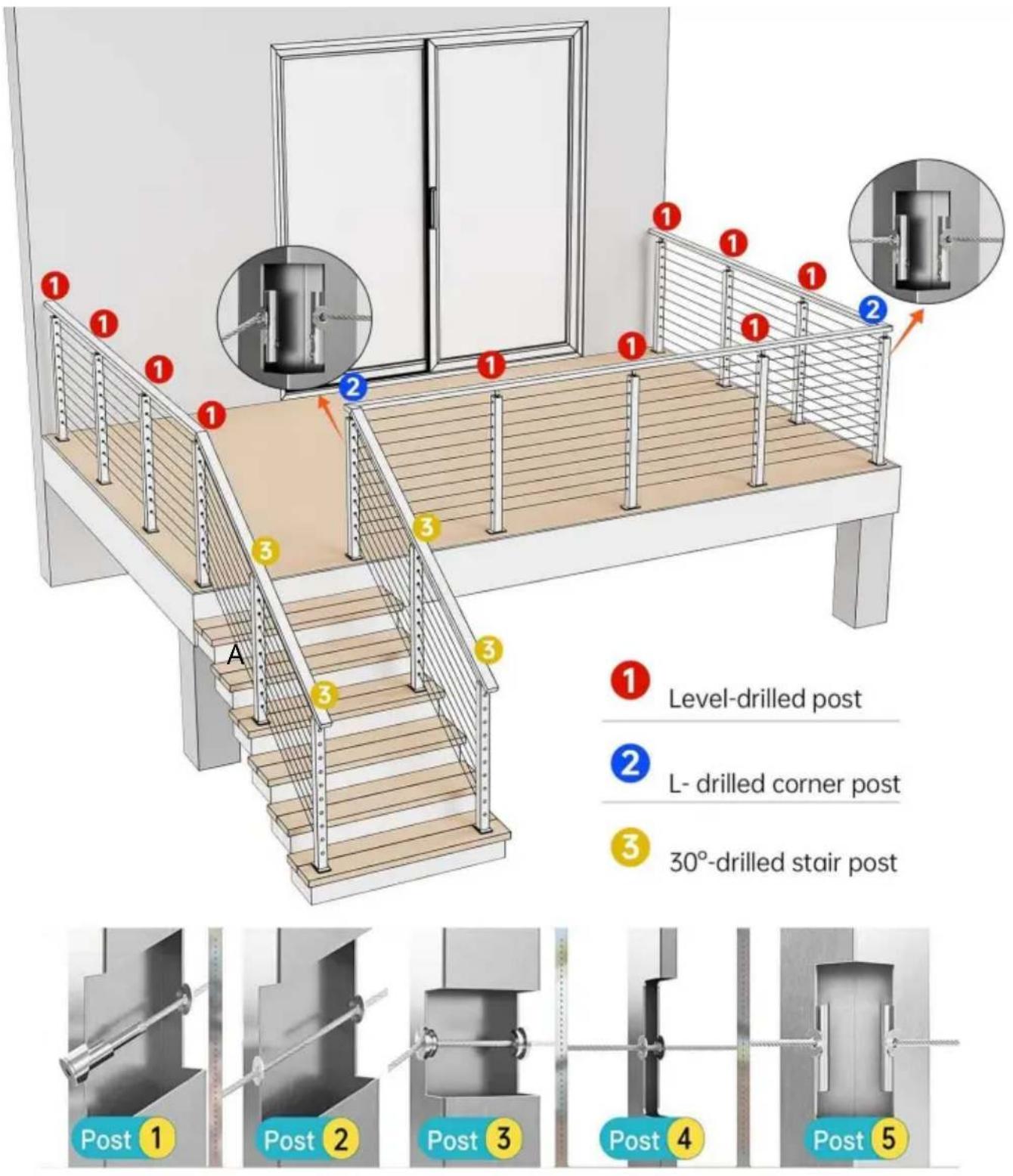

Wskazania dotyczące instalacji i odpowiedni słupek

Dotyczy wszystkich scenariuszy instalacji inżynieryjnych.

Uwaga: Produkt obejmuje wyłącznie kolumnę i jej montaż.

elementy złączne, z wyłączeniem liny stalowej, zestawu balustrad kablowych, poręczy.

Uwaga: Powyższy rysunek przedstawia jedynie przykład układu instalacji.

wyświetlacz, użytkownicy muszą dokonać układu zgodnie ze swoimi rzeczywistymi

potrzebami, dopasowując strukturę słupa i liny stalowej, zestawu balustrad kablowych, poręczy i innych akcesoriów.

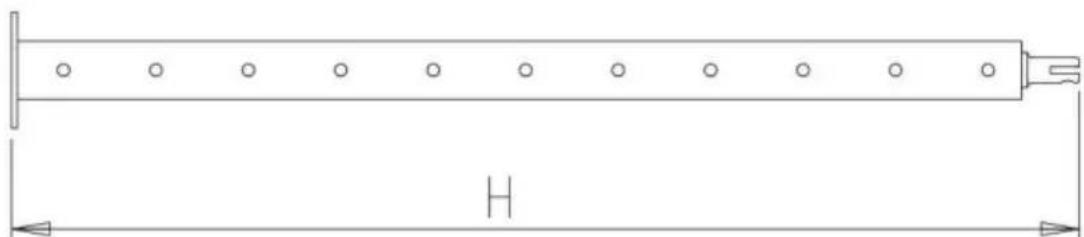

INFORMACJE O PRODUKCIE

Model wiercony		H(mm)	Wywiercony numer	Otwór średnica(mm)	Wysokość dziury(mm)	Sekcja rozmiar(mm)	Kolor	Włączać(szt.)
HR-001 poziom 1067			12	10,5	84	50*50 Czarny		4
HR-002 poziom 914			10	10,5	84	50*50 Czarny		4
HR-003 poziom 1067			12	10,5	84	30*50 Czarny		4
HR-004 poziom 914			10	10,5	84	30*50 Czarny		4
HR-005 30°	1067		12	10,5× 12 84		50*50 Srebro		1
HR-006 30°	1067		12	10,5× 12 84		50*50 Czarny		1
HR-007	L	1067	12	10,5	84	50*50 Czarny		1
HR-008 nr 914			/	/	/	50*50 Czarny		1
HR-009 poziom 914			10	10,5	84	50*50 Czarny		1
HR-010 30°		914	10	10,5× 12 84		50*50 Czarny		1
HR-011	L	914	10	10,5	84	50*50 Czarny		1
HR-012 poziom 914			10	10,5	84	50*50 Srebro		1
HR-013 30°	1067		12	10,5× 12 84		30*50 Czarny		1
HR-014	L	1067	12	10,5	84	30*50 Czarny		1
HR-015 30°		914	10	10,5× 12 84		30*50 Czarny		1
HR-016	L	914	10	10,5	84	30*50 Czarny		1
HR-017 nr 914			/	/	/	38*38 Czarny		1
HR-018 poziom 1067			12	10,5	84	30*50 Czarny		1
HR-019 nr 1067			/	/	/	50*50 Czarny		1
HR-020 poziom 914			10	10,5	84	30*50 Czarny		1
HR-021 poziom 1067			12	10,5	84	50*50 Czarny		1
HR-022 poziom 914			10	10,5	84	30*50 Srebrny		1
HR-023 poziom 1067			12	10,5	84	50*50 Srebro		1

NIE	To komponuje nt	Zdjęcie	ILOŚĆ
			Dopasowany model
			HR-001/ HR-002 HR-004	HR005~HR0 12/HR-019/H R-021/HR-02 3/	HR-003/	HR-013~ HR-016/ HR-018/ HR-020/ HR-022/	HR-0 17
1	post		4	1	4	1	/
			/	/	/	/	1
2	Kwadrat okładka		4	1	/	/	/
3	Prostokąt okładka ar		/	/	4	1	/
4	kotwica śruba		16	4	16	4	4
5	Zakrzywiony nawias		4	1	4	1	/
6	Poziomy nawias		4	1	4	1	/
7	klątwa klucz		4	1	4	1	1
8	Otwarty koniec klucz		4	1	4	1	1
9	Stukający śruba		8	2	8	2	4
10	Plastikowy okładka		/	/	/	/	1

INSTALACJA

Do podłóg betonowych lub drewnianych

Krok 1. Zaznacz miejsce wiercenia wskazuje na właściwe miejsca instalacji.	Krok 2. Użyj wiertarki udarowej zrobić otwór o średnicy 12 oznaczone punkty.	Krok 3. Wbijaj młotkiem śruba kotwiczna w wywiercony otwór.
Krok 4. Dokręć śruby	Krok 5. Zamknij pokrywę i zakończ mocowanie słupka.

Uwaga: Upewnij się, że kolumna jest ustawiona pionowo podczas mocowania płyty dolnej. postu.

Montaż z poręczą (poziomy)

Krok 1: Stały wspornik

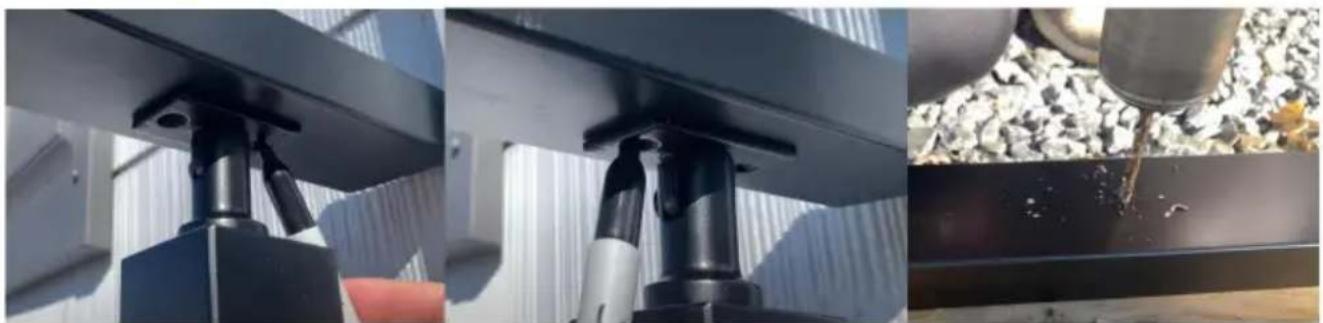

Krok 2: Określ miejsce montażu poręczy, a następnie zaznacz pozycję pod poręczą i otworami wspornika, a następnie wywierć otwory.

Jeśli instalacją jest poręcz drewniana, można ją przykręcić bezpośrednio wkręty samogwintujące.

Krok 3: Za pomocą wkrętów samogwintujących z akcesorium przymocuj poręcz do wsparcie.

Nadaje się również do montażu poręczy łukowych i wsporników.

Montaż z poręczą (gradient)

Krok 1: Stały wspornik

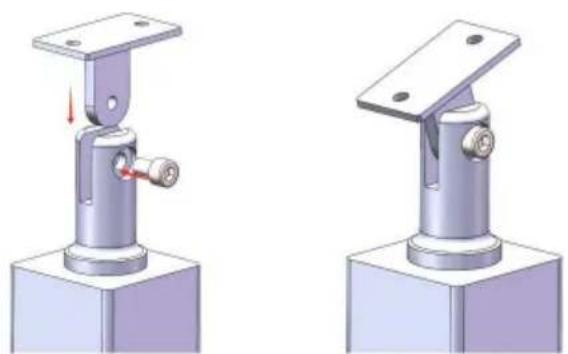

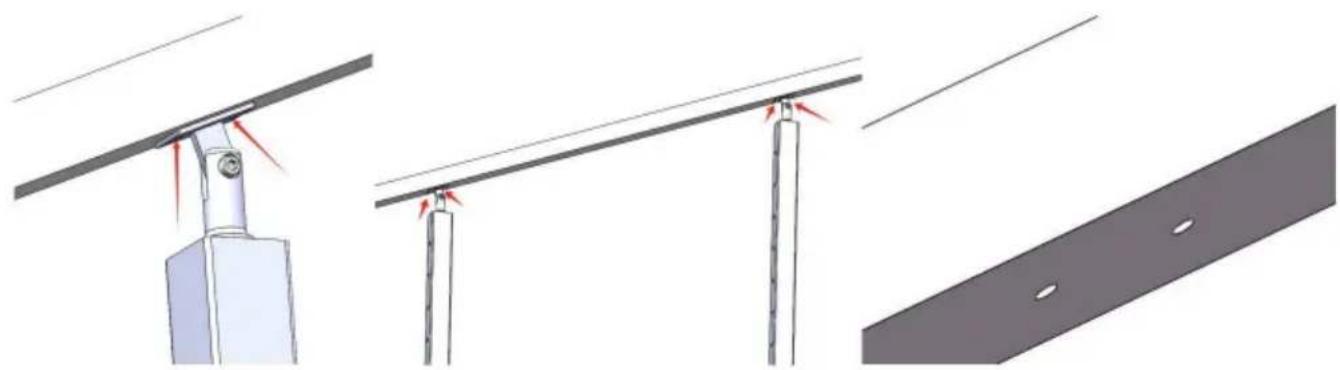

Krok 2: Dostosuj kąt uchwytu tak, aby pasował do spodniej części poręcz. Określ miejsce montażu poręczy, a następnie zaznacz pozycję pod poręczą i otworami na wspornik, a następnie wywierć otwory. Jeśli instalacja obejmuje drewnianą poręcz, możesz bezpośrednio wkręcić w nią śruby wkręty samogwintujące.

Uwaga: Poręcz i uchwyt można wstępnie zamocować za pomocą zacisków, co umożliwia jednoczesne oznaczenie i ustawienie wielu punktów montażu uchwytu.

Krok 3: Zdejmij uchwyt ze słupka i za pomocą wkrętów samogwintujących z akcesorium przymocuj uchwyt do poręczy.

Ponownie zamocuj słupek i wspornik.

Nadaje się również do instalacji poręczy łukowych i wsporników.	Dla modelu HR-017

Montaż za pomocą liny stalowej i elementów mocujących Do tulei ochronnej koła poziomego

Do poziomego i kątowego montażu napinacza szpilek

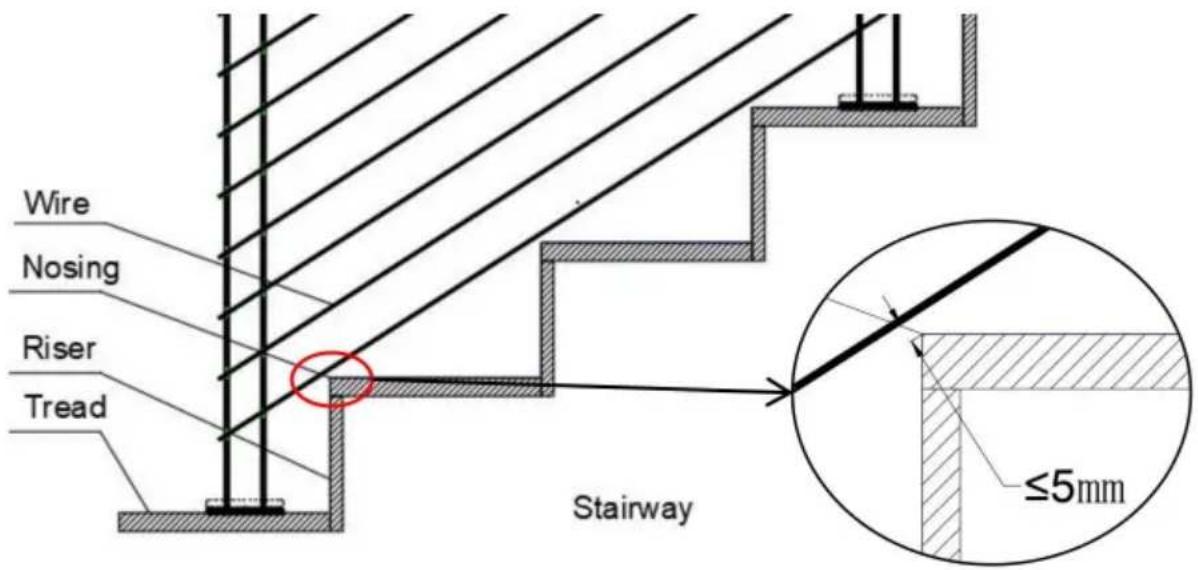

Uwaga: Podczas montażu słupków należy dostosować ich położenie

stopnia tak, aby drut znajdował się blisko krawędzi stopnia, przy czym zaleca się, aby odstęp między drutami był mniejszy niż 5 mm.

Jak pokazano poniżej.

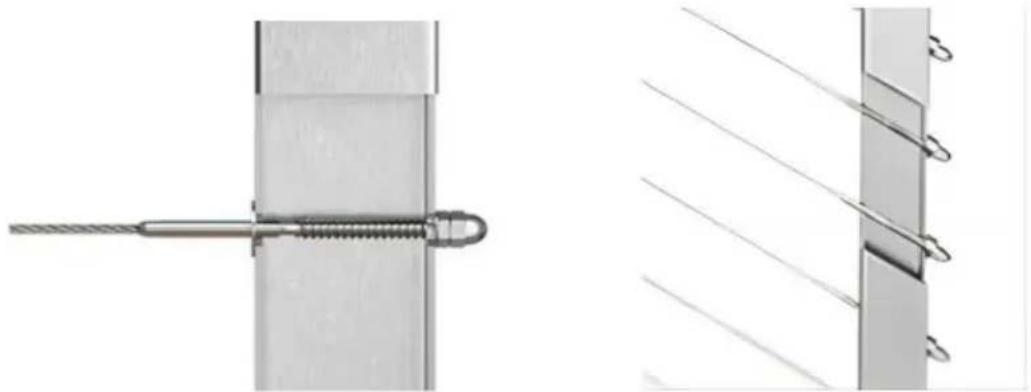

Do napinacza śruby rzymskiej i zacisku stałego
