BRUKSANVISNING HR-021 Vevor
Teknisk support och e-garanticertifikat www.vevor.com/support
KABELRÄCKESPOST
MODELL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
VEVOR®
TOUGH TOOLS, HALF PRICE
KABELRÄCKESPOST
MODELL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/
HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014
HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/
HR-022/HR-023
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-
garanticertifikat www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig ig om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
VIKTIGA SÄKERHETSÅTGÄRDER
WARNING: Läs och förstå hela denna manual innan använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.
- Varningen anger att lämpliga åtgärder bör vidtas för att undvika den potentiella faran för personskada.
- Produktegenskaper gäller för korrekt och fullständigt monterad produkt endast.
- Förvara små reservdelar utom räckhåll för barn, det är ingen leksak, gör det inte låta barn leka.
- För ytterligare information om delarna som listas nedan sidorna, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde.
SPARA DESSA INSTRUKTIONER
HUVUDFUNKTIONER
Denna produkt används främst för pelarinstallation av trådfunktioner och dekorativa tillbehör.
VEVORs Kabelräckesstolpe är tillverkad av alla material i rostfritt stål, vilket har stor motständskraft mot rost och korrosion. Det kommer att fungera under lång livslängd för invändiga och yttre räcken med lågt underhåll. Observera att det inte är det rekommenderas för kustprojekt.
Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukter och professionella service och gör VEVOR till ett pålitligt varumärke.
INSTALLATIONSANVISNING

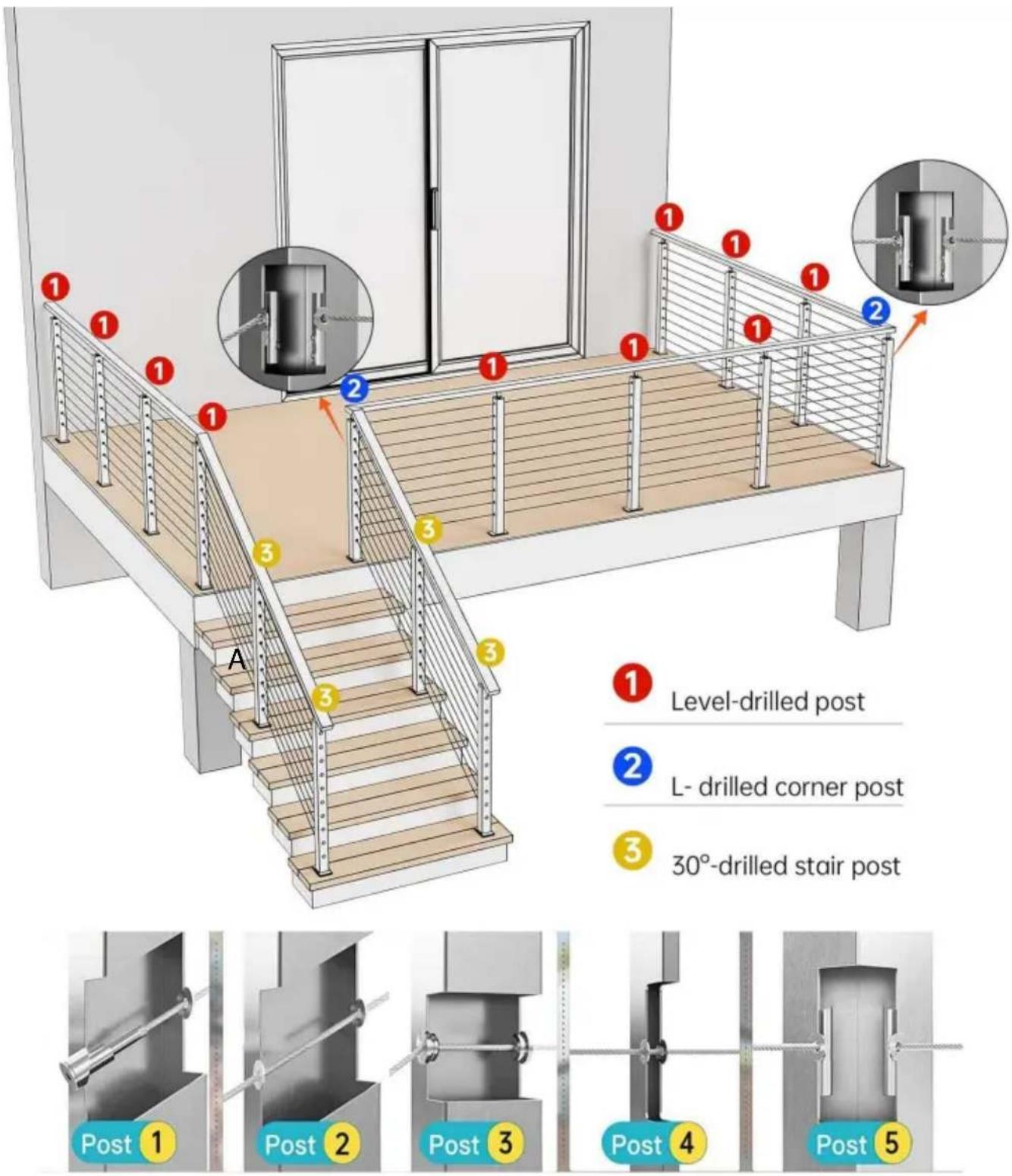

Installationsindikation och tillämplig stolpe
Tillämplig för alla tekniska installationsscenarier.
Obs: Denna produkt inkluderar endast kolonnen och dess installation fästelement, exklusive stållina, kabelräckessats, ledstång.
Obs: Ovanstående figur är endast ett exempel på installationslayouten skärm, användare måste layouta enligt deras faktiska behov, matcha strukturen på pelaren och stållinan, kabelräckessats, ledstång och andra tillbehör.

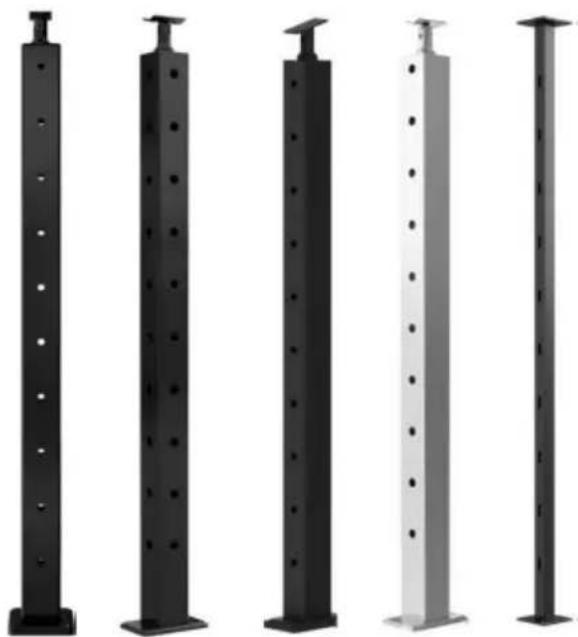

PRODUKTINFORMATION
| Modell | Borrad | H(mm) | Borrad antal | Håldiameter(mm) | Pitch av hål(mm) | Avsnittstorlek Färg(mm) | Omfatta(st) | |
| HR-001 | nivå 1067 | 12 | ÿ10,5 | 84 | 50*50 Svart | 4 | ||
| HR-002 | nivå 914 | 10 | ÿ10,5 | 84 | 50*50 Svart | 4 | ||
| HR-003 | nivå 1067 | 12 | ÿ10,5 | 84 | 30*50 Svart | 4 | ||
| HR-004 | nivå 914 | 10 | ÿ10,5 | 84 | 30*50 Svart | 4 | ||
| HR-005 | 30° 1067 | 12 | 10,5×12 84 | 50*50 Silver | 1 | |||
| HR-006 | 30° 1067 | 12 | 10,5×12 84 | 50*50 Svart | 1 | |||
| HR-007 | L | 1067 | 12 | ÿ10,5 | 84 | 50*50 Svart | 1 | |
| HR-008 | nr 914 | / | / | / | 50*50 Svart | 1 | ||
| HR-009 | nivå 914 | 10 | ÿ10,5 | 84 | 50*50 Svart | 1 | ||
| HR-010 | 30° | 914 | 10 | 10,5×12 84 | 50*50 Svart | 1 | ||
| HR-011 | L | 914 | 10 | ÿ10,5 | 84 | 50*50 Svart | 1 | |
| HR-012 | nivå 914 | 10 | ÿ10,5 | 84 | 50*50 Silver | 1 | ||
| HR-013 | 30° 1067 | 12 | 10,5×12 84 | 30*50 Svart | 1 | |||
| HR-014 | L | 1067 | 12 | ÿ10,5 | 84 | 30*50 Svart | 1 | |
| HR-015 | 30° | 914 | 10 | 10,5×12 84 | 30*50 Svart | 1 | ||
| HR-016 | L | 914 | 10 | ÿ10,5 | 84 | 30*50 Svart | 1 | |
| HR-017 | nr 914 | / | / | / | 38*38 Svart | 1 | ||
| HR-018 | nivå 1067 | 12 | ÿ10,5 | 84 | 30*50 Svart | 1 | ||
| HR-019 | nr 1067 | / | / | / | 50*50 Svart | 1 | ||
| HR-020 | nivå 914 | 10 | ÿ10,5 | 84 | 30*50 Svart | 1 | ||
| HR-021 | nivå 1067 | 12 | ÿ10,5 | 84 | 50*50 Svart | 1 | ||
| HR-022 | nivå 914 | 10 | ÿ10,5 | 84 | 30*50 Silver | 1 | ||
| HR-023 | nivå 1067 | 12 | ÿ10,5 | 84 | 50*50 Silver | 1 |
| Inga | Den komponerar nts | Bild | ANTAL | ||||
| Passande modell | |||||||
| HR-001/ HR-002 | HR005~HR0 12/HR-019/H R-021/HR-02 3/ | HR-003/ HR-004 | HR-013~ HR-016/ HR-018/ HR-020/ HR-022/ | HR-0 17 | |||
| 1 | posta |  | 4 | 1 | 4 | 1 | / |
 | / | / | / | / | 1 | ||
| 2 | Fyrkant täcka |  | 4 | 1 | / | / | / |
| 3 | Rektangeln ar omslag |  | / | / | 4 | 1 | / |
| 4 | förankra bult |  | 16 | 4 | 16 | 4 | 4 |
| 5 | Böjd konsol |  | 4 | 1 | 4 | 1 | / |
| 6 | Horisontell konsol |  | 4 | 1 | 4 | 1 | / |
| 7 | hex rycka |  | 4 | 1 | 4 | 1 | 1 |
| 8 | Öppen ände rycka |  | 4 | 1 | 4 | 1 | 1 |
| 9 | Tappning skruva |  | 8 | 2 | 8 | 2 | 4 |
| 10 | Plast täcka |  | / | / | / | / | 1 |
INSTALLATION
För betong- eller trägolv
 |  |  |
| Steg 1. Markera borrningen pekar på lämpligt | Steg 2. Använd en borrhammare att göra ett hål för ä 12 kl de markerade punkterna. | Steg 3.Hammare ankarskruven i borrat hål.installationsplatser. |
 |  | |
| Steg 4. Dra åt skruvar | Steg 5. Stäng locket och slutför fixeringen av stolpen. | |
Obs: Se till att pelaren är upprätt när du fäster bottenplattan av posten.
Montera med ledstång (horisontell)

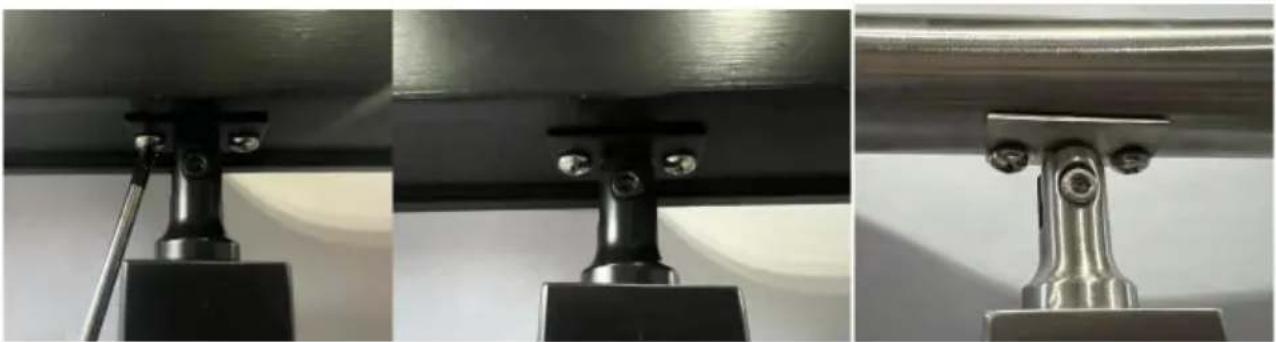

Steg 1: Fast fäste

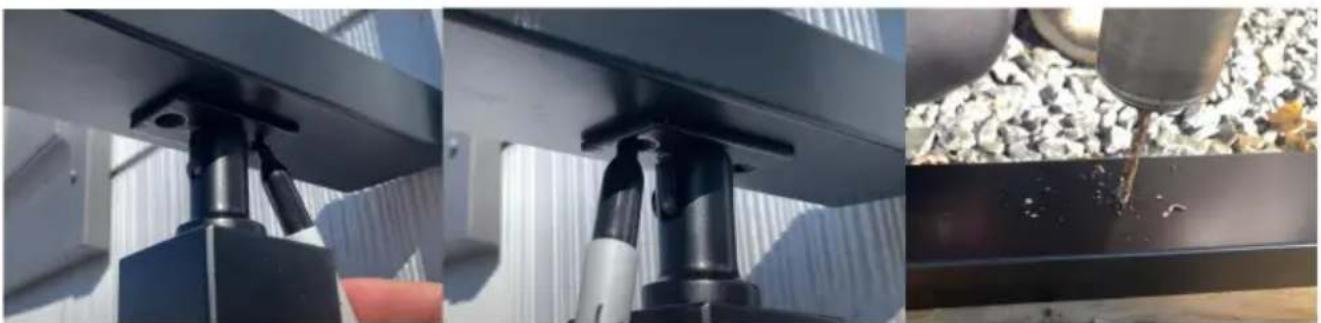

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan läget under ledstången och hålen för fästet, borra sedan hål.
ÿOm installationen är en trähandledare kan du direkt skruva i gängskruvar.
Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.
Det är också lämpligt för montering av bågsräcken och konsoler.
Montera med ledstång (lutning)

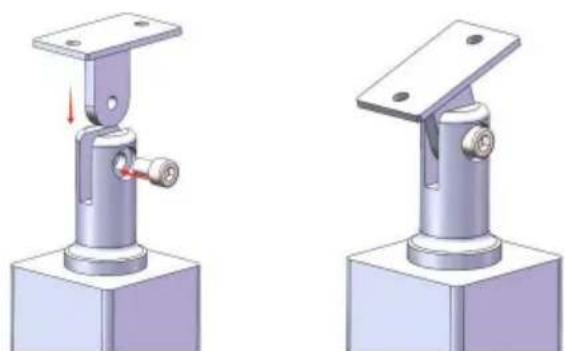

Steg 1: Fast fäste

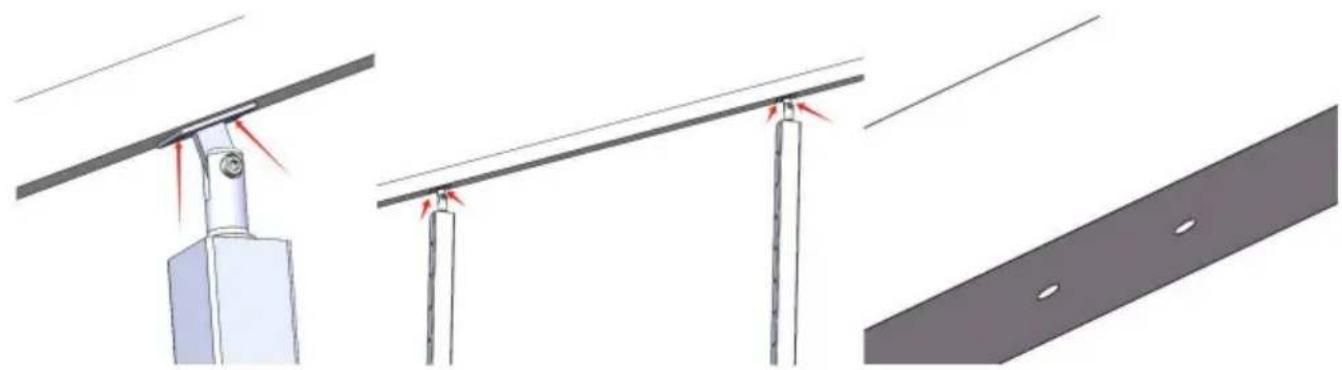

Steg 2: Justera vinkeln på fästet för att passa undersidan av räcke. Bestäm monteringspositionen för räcket och markera sedan läget under ledstången och hålen för fästet, borra sedan hål. ÿOm installationen är en trähandledare kan du direkt skruva i gångskruvar.
Obs: Ledstången och fästet kan förfixeras med hjälp av spännverktyg, så att flera monteringspunkter för fästet kan markeras och placeras samtidigt.
Steg 3: Ta bort fästet från stolpen och använd sedan de självgångande skruvarna i tillbehöret för att fästa fästet på ledstången.
Fixa stolpen och fästet igen.
| av bågsräcken och fästen. | För modell HR-017Den är också lä |
 |  |
Installera med stållina och beslag
För nivåhjulsskyddshylsa
För Dubbspännare Horisontell montering och Vinkel

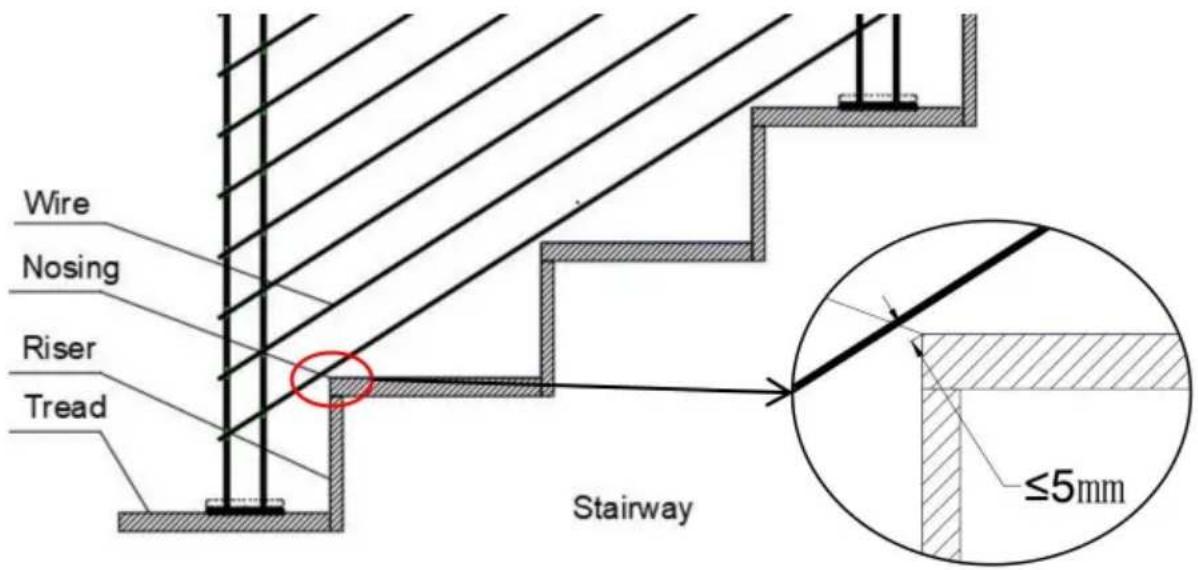

Varning: När du installerar stolparna, justera positionen för stolparna in stegets slitbana, så att vajern är nära nospositionen, och det rekommenderas generellt att avståndet är mindre än 5 mm.
Som visas nedan.
För spännskruv och fast anslutning
