HR-001 - Accessorio per utensile Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Palo per ringhiera a cavi
Marca	Vevor
Modello	HR-001 (e modelli associati HR-002 a HR-023)
Materiale	Acciaio inossidabile
Utilizzo principale	Installazione di ringhiere a cavi per interni ed esterni (eccetto zone costiere)
Metodo di installazione	Fissaggio a pavimento (cemento o legno) con viti di ancoraggio; montaggio con corrimano orizzontale o inclinato
Diametro di foratura	12 mm per ancoraggio a pavimento; da 5,5 a 5,6 mm per corrimano
Tipo di pavimento compatibile	Cemento o legno
Contenuto della confezione	Palo, viti di ancoraggio, viti autofilettanti, supporti e coperchi (a seconda del modello)
Elementi non inclusi	Cavo metallico, kit per ringhiera, corrimano
Peso approssimativo	Circa 2 kg (stima per un palo standard)
Dimensioni approssimative	Altezza: 900-1100 mm a seconda del modello; diametro: 30-40 mm
Resistenza alla ruggine	Elevata (acciaio inossidabile, ma sconsigliato in zona costiera)
Manutenzione e pulizia	Pulire con un panno umido e detergente delicato; evitare prodotti abrasivi
Sicurezza	Non lasciare le piccole parti alla portata dei bambini; assicurarsi che il palo sia verticale e saldamente fissato
Garanzia	Garanzia elettronica tramite www.vevor.com/support (certificato incluso)
Assistenza tecnica	www.vevor.com/support
Riparabilità	Ricambi disponibili (viti, supporti); contattare il servizio clienti

Domande frequenti - HR-001 Vevor

Quali sono i modelli compatibili con questo palo Vevor?

Questo palo fa parte della serie HR-001 a HR-023. Tutti i modelli condividono lo stesso design e le stesse istruzioni di installazione. Verificare il modello esatto sul prodotto.

Questo palo è adatto per uso esterno?

Sì, è in acciaio inossidabile resistente alla ruggine, ma è sconsigliato per progetti costieri a causa dell'aria salina.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un martello perforatore, di un trapano, di una punta da ∅12 mm per il pavimento e di ∅5,5 mm per il corrimano, oltre a un cacciavite o una chiave per serrare le viti.

Il cavo metallico è incluso?

No, il prodotto include solo il palo e i suoi accessori di fissaggio. Il cavo metallico, il kit per ringhiera e il corrimano devono essere acquistati separatamente.

Come fissare il palo su un pavimento in cemento?

Segnare i punti di foratura, utilizzare un martello perforatore per fare un foro di ∅12 mm, inserire le viti di ancoraggio, serrarle e chiudere il coperchio. Assicurarsi che il palo sia verticale.

Posso installare il palo su un corrimano inclinato?

Sì, il supporto può essere regolato in angolazione per adattarsi a un corrimano inclinato. Seguire le fasi di montaggio per corrimano inclinato nel manuale.

Come mantenere questo palo?

Pulirlo regolarmente con un panno umido e un detergente delicato. Evitare detergenti abrasivi che potrebbero graffiare la superficie. Risciacquare con acqua pulita e asciugare.

Cosa fare se un pezzo è mancante o danneggiato?

Contattare il servizio clienti Vevor tramite www.vevor.com/support. Tenere a portata di mano il numero d'ordine e il modello esatto (HR-001).

Questo palo è garantito?

Sì, Vevor offre una garanzia elettronica. Un certificato di garanzia è incluso nella confezione. Registrare il prodotto su www.vevor.com/support.

I bambini possono giocare con questo prodotto?

No, non è un giocattolo. Tenere le piccole parti fuori dalla portata dei bambini durante l'installazione e non permettere ai bambini di giocare con il palo o i suoi accessori.

MANUALE UTENTE HR-001 Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

PALO PER RINGHIERA VIA CAVO

MODELLO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014/HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

AVVERTENZA: leggere e comprendere l'intero manuale prima di utilizzare o sottoporre a manutenzione questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni di

valore.

1. L'avvertenza indica che è necessario adottare misure adeguate per evitare il potenziale pericolo di lesioni personali.
2. Le funzionalità del prodotto si applicano solo al prodotto correttamente e completamente assemblato.
3. Si prega di tenere piccoli pezzi di ricambio fuori dalla portata dei bambini. Non è un giocattolo: non permettere ai bambini di giocare.
4. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita.

CONSERVA QUESTE ISTRUZIONI

CARATTERISTICHE PRINCIPALI

Questo prodotto viene utilizzato principalmente per l'installazione a colonna di funi e accessori decorativi.

Il palo per ringhiera per cavi VEVOR è realizzato con tutti i materiali in acciaio inossidabile, che ha una grande resistenza alla ruggine e alla corrosione. Funzionerà per una lunga durata di ringhiere interne ed esterne con bassa manutenzione. Si tenga presente che non è consigliato per progetti costieri.

Lavoriamo con ogni sforzo per fornire prodotti di qualità e un servizio professionale e rendere VEVOR un marchio affidabile.

ISTRUZIONI PER L'INSTALLAZIONE

Indicazione di installazione e post applicabile

Applicabile a tutti gli scenari di installazione tecnica.

Nota: questo prodotto include solo la colonna e i relativi elementi di

fissaggio per l'installazione, esclusi il cavo metallico, il kit ringhiera e il corrimano.

INFORMAZIONI SUL PRODOTTO

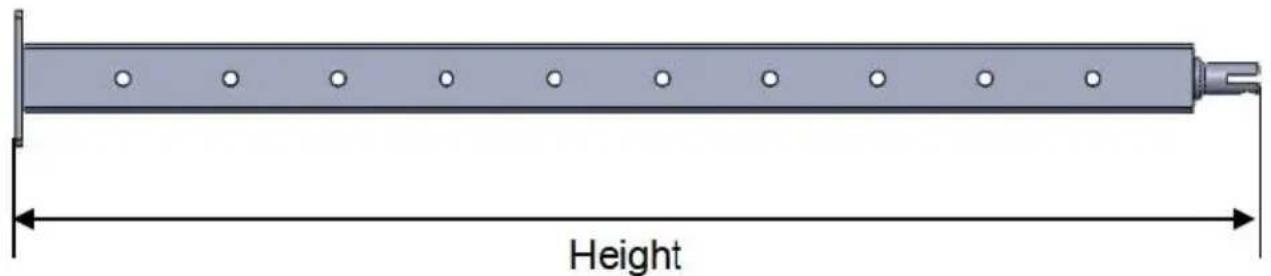

Model lo	Fora to	Altez za (mm)	Numero forato	Diametro del foro (mm)	Passo dei fori (mm)	Dimensione sezione (mm)	Colore	Inclu dere (pez zi)
HR-001	livello	1067	12	φ 10,5	80	50*50	Nero	4
HR-002	livello	914	10	φ 10,5	80	50*50	Nero	4
HR-003	livello	1067	12	φ 8	80	30*50	Nero	4
HR-004	livello	914	10	φ 8	80	30*50	Nero	4
HR-005	30°	1067	12	10,5×15	80	50*50	Argento	1
HR-006	30°	1067	12	10,5×15	80	50*50	Nero	1
HR-007	I	1067	12	φ 10,5	80	50*50	Nero	1
HR-008	Non	914	/	/	/	50*50	Nero	1
HR-009	livello	914	10	φ 10,5	80	50*50	Nero	1
HR-010	30°	914	10	10,5×15	80	50*50	Nero	1
HR-011	I	914	10	φ 10,5	80	50*50	Nero	1
HR-012	livello	914	10	φ 10,5	80	50*50	Argento	1
HR-013	30°	1067	12	8×13	80	30*50	Nero	1
HR-014	I	1067	12	φ 8	80	30*50	Nero	1
HR-015	30°	914	10	8×13	80	30*50	Nero	1
HR-016	I	914	10	φ 8	80	30*50	Nero	1
HR-017	Non	914	/	/	/	38*38	Nero	1
HR-018	livello	1067	12	φ 8	80	30*50	Nero	1
HR-019	Non	1067	/	/	/	50*50	Nero	1
HR-020	livello	914	10	φ 8	80	30*50	Nero	1
HR-021	livello	1067	12	φ 10,5	80	50*50	Nero	1
HR-022	livello	914	10	8_	80	30 *50	Argento	1
HR-023	livello	1067	12	φ 10,5	80	50*50	Argento	1

PACCHETTO INCLUSO

NO	Componenti	Immagine	QUANTITÀ
			Modello adatto
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR- 004	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	inviare		4	1	4	1	/
			/	/	/	/	1
2	Copertura quadrata		4	1	/	/	/
3	Copertura rettangolare		/	/	4	1	/
4	bullone di ancoraggio		16	4	16	4	4
5	Staffa curva		4	1	4	1	/
6	Staffa orizzontale		4	1	4	1	/
7	chiave esagonale		4	1	4	1	1
8	Chiave aperta		4	1	4	1	1
9	Vite autofilettante		8	2	8	2	4
10	Cover di plastica		/	/	/	/	1

INSTALLAZIONE

Per pavimenti in cemento o legno

Passaggio 1.Segnare punti di foratura nell	Passaggio 2.utilizzare un trapano a	Passaggio 3.Martellare la vite
posizioni di installazione appropriate.	percussione per realizzare un foro d ∅ 12 nei punti contrassegnati.	ancoraggio nel foro praticato.

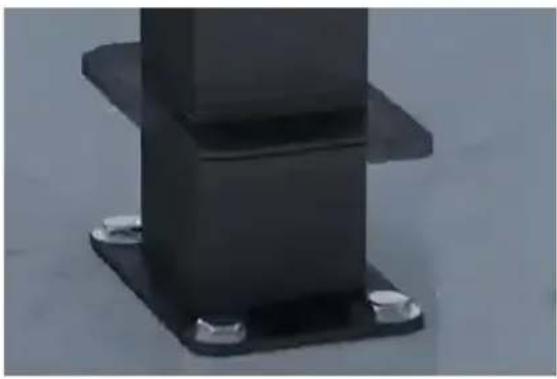

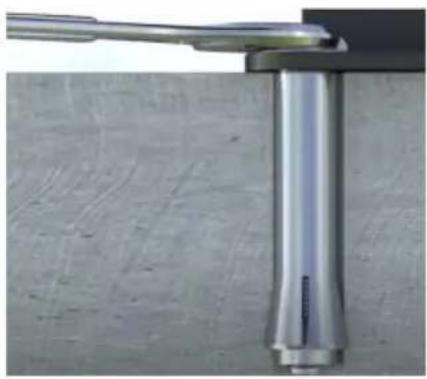

Passaggio 4. Stringer le viti	Passaggio 5.Chiudere il coperchio e completare il fissaggio del montante.

Nota: assicurarsi che la colonna sia in posizione verticale quando si fissa la piastra inferiore del montante.

Montaggio con corrimano (orizzontale)

Passaggio 1: staffa fissa

Passo 2: Determinare la posizione di installazione del corrimano, quindi segnare la posizione sotto il corrimano e i fori della staffa e praticare con un trapano da ∅ 5,5-∅ 5,6 mm.

Passaggio 3: utilizzare le viti autofilettanti nell'accessorio per fissare il corrimano al supporto.

È adatto anche per l'installazione di corrimano e staffe ad arco.

Montaggio con corrimano (gradiente)

Passaggio 1: staffa fissa

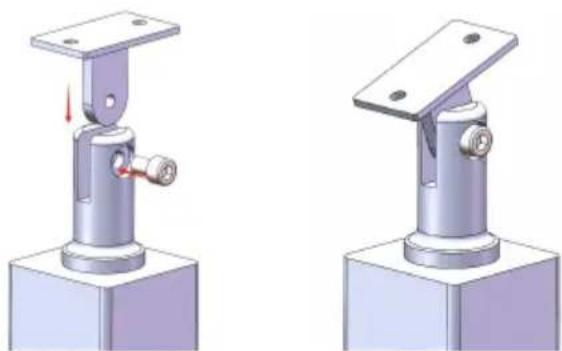

Passaggio 2: regolare l'angolo della staffa per adattarla alla parte inferiore del corrimano. Determinare la posizione di installazione del corrimano, quindi contrassegnare la posizione sotto il corrimano e i fori della staffa. Praticare i fori con un trapano da ∅ 5,5-∅ 5,6 mm.

Nota: il corrimano e la staffa possono essere prefissati con l'aiuto di strumenti di serraggio, in modo che più punti di installazione della staffa possano essere contrassegnati e posizionati

contemporaneamente.

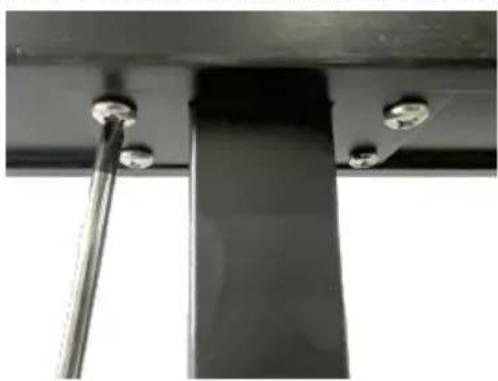

Passaggio 3: rimuovere la staffa dal montante, quindi utilizzare le viti autofilettanti nell'accessorio per fissare la staffa al corrimano. Fissare nuovamente il montante e la staffa.

È adatto anche per l'installazione corrimano e staffe ad arco.	Per il modello HR-017

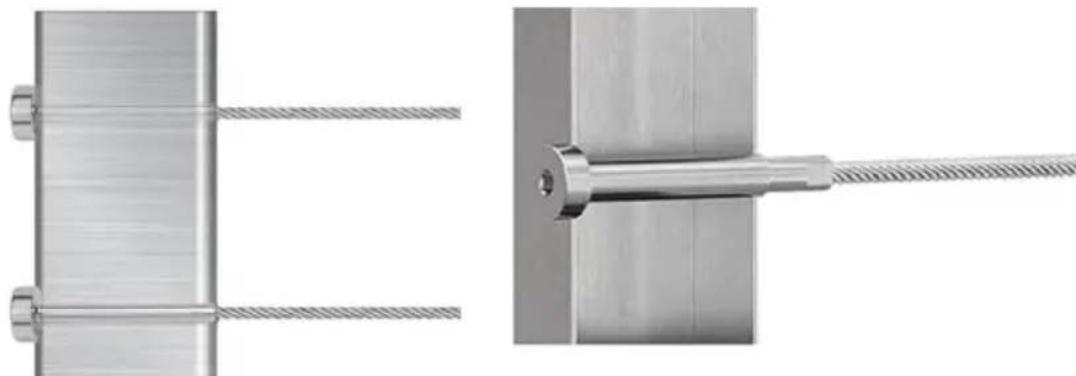

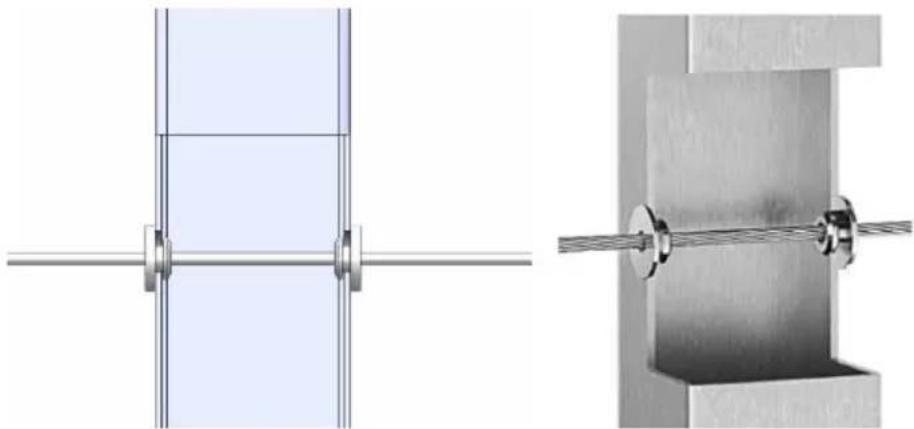

Installare con fune metallica e raccordi

Per la manica protettiva della ruota di livello

Per tensionatore a perno Montaggio orizzontale e angolare

Per tenditore a tenditore e terminale fisso
