Tipo de producto	Poste de barandilla de cable
Marca	Vevor
Modelo	HR-001 (y modelos asociados HR-002 a HR-023)
Material	Acero inoxidable
Uso principal	Instalación de barandillas de cable para interiores y exteriores (excepto zonas costeras)
Método de instalación	Fijación al suelo (hormigón o madera) con tornillos de anclaje; montaje con pasamanos horizontal o inclinado
Diámetro de perforación	12 mm para anclaje al suelo; 5,5 a 5,6 mm para pasamanos
Tipo de suelo compatible	Hormigón o madera
Contenido del paquete	Poste, tornillos de anclaje, tornillos autorroscantes, soportes y tapas (según modelo)
Elementos no incluidos	Cable metálico, kit de barandilla, pasamanos
Peso aproximado	Aproximadamente 2 kg (estimación para un poste estándar)
Dimensiones aproximadas	Altura: 900-1100 mm según modelo; diámetro: 30-40 mm
Resistencia a la oxidación	Alta (acero inoxidable, pero no recomendado en zona costera)
Mantenimiento y limpieza	Limpieza con un paño húmedo y detergente suave; evitar productos abrasivos
Seguridad	No dejar las piezas pequeñas al alcance de los niños; asegurarse de que el poste esté vertical y firmemente fijado
Garantía	Garantía electrónica a través de www.vevor.com/support (certificado incluido)
Asistencia técnica	www.vevor.com/support
Reparabilidad	Piezas de repuesto disponibles (tornillos, soportes); contactar al servicio al cliente

Preguntas frecuentes - HR-001 Vevor

¿Cuáles son los modelos compatibles con este poste Vevor?

Este poste forma parte de la serie HR-001 a HR-023. Todos los modelos comparten el mismo diseño y las mismas instrucciones de instalación. Verifique el modelo exacto en su producto.

¿Este poste es adecuado para uso en exteriores?

Sí, está hecho de acero inoxidable resistente a la oxidación, pero no se recomienda para proyectos costeros debido al aire salino.

¿Qué herramientas son necesarias para la instalación?

Necesitará un martillo perforador, un taladro, una broca de ∅12 mm para el suelo y de ∅5,5 mm para el pasamanos, así como un destornillador o una llave para apretar los tornillos.

¿El cable metálico está incluido?

No, el producto solo incluye el poste y sus accesorios de fijación. El cable metálico, el kit de barandilla y el pasamanos deben comprarse por separado.

¿Cómo fijar el poste en un suelo de hormigón?

Marque los puntos de perforación, use un martillo perforador para hacer un agujero de ∅12 mm, inserte los tornillos de anclaje, apriételos y luego cierre la tapa. Asegúrese de que el poste esté vertical.

¿Puedo instalar el poste en un pasamanos inclinado?

Sí, el soporte se puede ajustar en ángulo para adaptarse a un pasamanos inclinado. Siga los pasos de montaje para pasamanos inclinado en el manual.

¿Cómo mantener este poste?

Límpielo regularmente con un paño húmedo y un detergente suave. Evite limpiadores abrasivos que podrían rayar la superficie. Enjuague con agua limpia y seque.

¿Qué hacer si falta una pieza o está dañada?

Contacte al servicio al cliente de Vevor a través de www.vevor.com/support. Tenga a mano su número de pedido y el modelo exacto (HR-001).

¿Este poste tiene garantía?

Sí, Vevor ofrece una garantía electrónica. Se incluye un certificado de garantía en el paquete. Registre su producto en www.vevor.com/support.

¿Pueden los niños jugar con este producto?

No, no es un juguete. Mantenga las piezas pequeñas fuera del alcance de los niños durante la instalación y no permita que los niños jueguen con el poste o sus accesorios.

MANUAL DE USUARIO HR-001 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

POSTE DE BARANDILLA DE CABLE

MODELO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Imagen sólo como referencia > _

CONSIDERACIONES IMPORTANTES

ADVERTENCIA : Lea y comprenda este manual completo antes de operar o reparar este producto. El incumplimiento estas advertencias e instrucciones puede provocar lesiones personales o daños a bienes valiosos.

1. La advertencia indica que se deben tomar las medidas adecuadas evitar el peligro potencial de lesiones personales.
2. Las capacidades del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
3. Mantenga las piezas de repuesto pequeñas fuera del alcance de l niños, no es un juguete, no permita que los niños jueguen.
4. Para obtener información adicional sobre las piezas enumeradas e siguientes páginas, consulte el diagrama de montaje de este manual. Desenvuelva y separe todas las piezas en un área de trabajo limpia.

GUARDA ESTAS INSTRUCCIONES

CARACTERÍSTICAS PRINCIPALES

Este producto se utiliza principalmente para la instalación en columnas funciones de alambre y accesorios decorativos.

El poste de barandilla de cable de VEVOR está hecho completamente materiales de acero inoxidable, lo que tiene una gran resistencia al de la corrosión. Funcionará durante una larga vida útil para barandillas interiores y exteriores con bajo mantenimiento. Tenga en cuenta que recomienda para proyectos costeros.

Trabajamos con todo el esfuerzo para brindar productos de calidad y servicio profesional, y hacer de VEVOR una marca confiable.

INSTRUCCIONES DE INSTALACIÓN

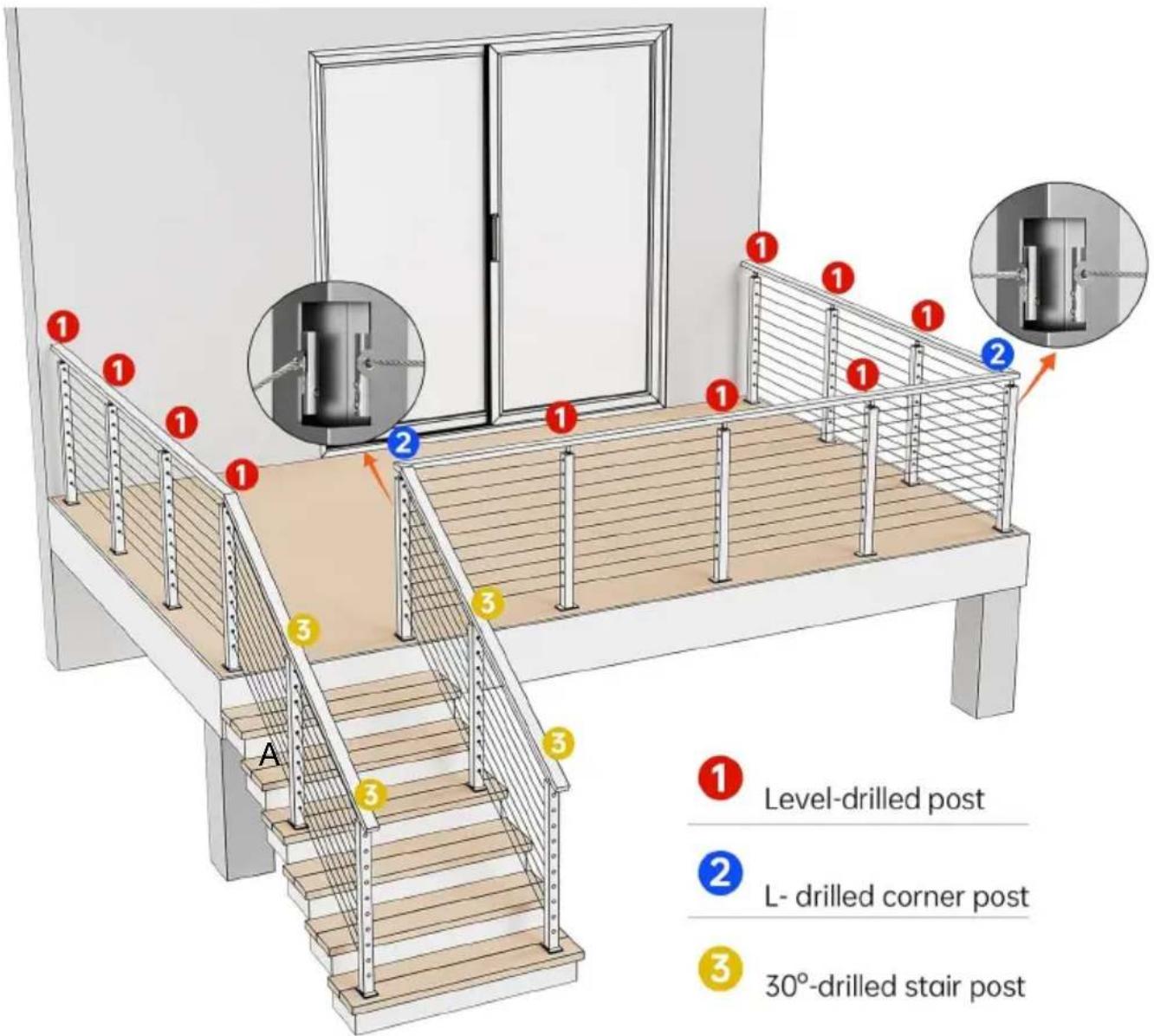

Indicación de instalación y publicación aplicable

Aplicable a todos los escenarios de instalación de ingeniería.

Nota: Este producto solo incluye la columna y sus sujetadores de instalación, excluyendo el cable metálico, el kit de barandilla de cable

pasamanos.

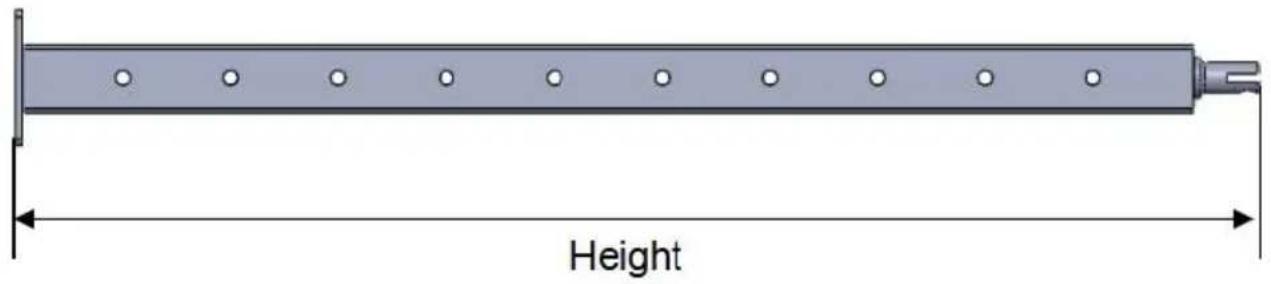

INFORMACIÓN DEL PRODUCTO

Model o	perforado	Altura (mm)	Número perforado	Diámetro del agujero (mm)	Pasode agujeros (mm)	Tamaño de sección (mm)	Color	Incluye (piezas)
HR-0 01	nivel	1067	12	10,5	80	50*50	Negro	4
HR-0 02	nivel	914	10	10,5	80	50*50	Negro	4
HR-0 03	nivel	1067	12	8	80	30*50	Negro	4
HR-0 04	nivel	914	10	8	80	30*50	Negro	4
HR-0 05	30°	1067	12	10,5×15	80	50*50	Plata	1
HR-0 06	30°	1067	12	10,5×15	80	50*50	Negro	1
HR-0 07	I	1067	12	10,5	80	50*50	Negro	1
HR-0 08	No	914	/	/	/	50*50	Negro	1
HR-0 09	nivel	914	10	10,5	80	50*50	Negro	1
HR-0 10	30°	914	10	10,5×15	80	50*50	Negro	1
HR-0 11	I	914	10	10,5	80	50*50	Negro	1
HR-0 12	nivel	914	10	10,5	80	50*50	Plata	1
HR-0 13	30°	1067	12	8×13	80	30*50	Negro	1
HR-0 14	I	1067	12	8	80	30*50	Negro	1
HR-015	30°	914	10	8×13	80	30*50	Negroo	1
HR-016	I	914	10	8	80	30*50	Negro	1
HR-017	No	914	/	/	/	38*38	Negro	1
HR-018	nivel	1067	12	8	80	30*50	Negro	1
HR-019	No	1067	/	/	/	50*50	Negro	1
HR-020	nivel	914	10	8	80	30*50	Negro	1
HR-021	nivel	1067	12	10,5	80	50*50	Negro	1
HR-022	nivel	914	10	8	80	3 0*50	Plata	1
HR-023	nivel	1067	12	10,5	80	50*50	Plata	1

PAQUETE INCLUIR

No	Componentes	Imagen	CANTIDAD
			Modelo de ajuste
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	correo		4	1	4	1	/
			/	/	/	/	1
2	Tapa cuadrada		4	1	/	/	/
3	Tapa rectangular		/	/	4	1	/
4	perno de anclaje		dieciséis	4	dieciséis	4	4
5	Soporte curvo		4	1	4	1	/
6	soporte horizontal		4	1	4	1	/
7	llave hexagonal		4	1	4	1	1
8	Llave de boca		4	1	4	1	1
9	Tornillo de rosca		8	2	8	2	4
10	Cubierta plástica	[XYZY]	/	/	/	/	1

INSTALACIÓN

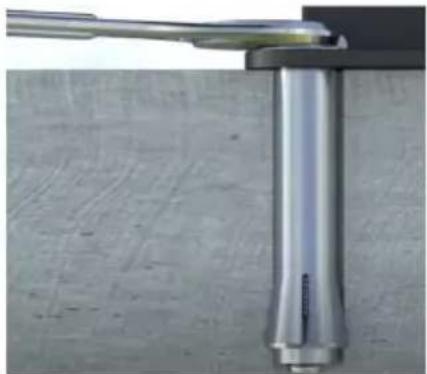

Para piso de concreto o madera

Paso 1. Marque los puntos de perforación en las ubicaciones o instalación

Paso 2. Utilice un taladro percutor para hacer un agujero de ∅ 12 en los punto

Paso 3. Martilla e tornillo de anclaje e el orificio perforado

adecuadas.	marcados.
Paso 4. Apriete los tornillos.	Paso 5. Cierra la tapa y termina de fij poste.

Nota: Asegúrese de que la columna esté en posición vertical al fija placa inferior del poste.

Montaje con pasamanos (horizontal)

Paso 1: soporte fijo

Paso 2: Determine la posición de instalación del pasamano y luego marque la posición debajo de los orificios del pasamano y del soport taladre los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.

Paso 3: Utilice los tornillos autorroscantes del accesorio para fijar el

pasamanos al soporte.

También es adecuado para la instalación de pasamanos y soportes e arco.

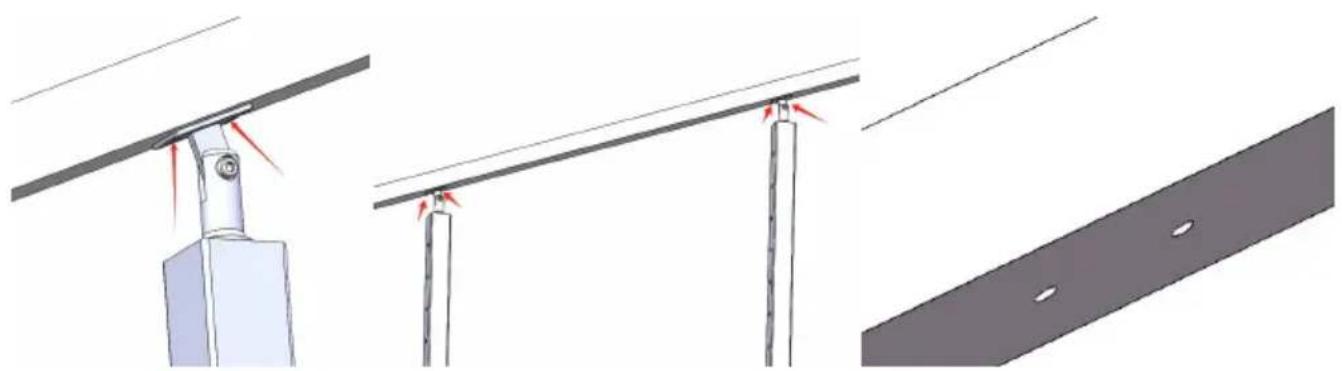

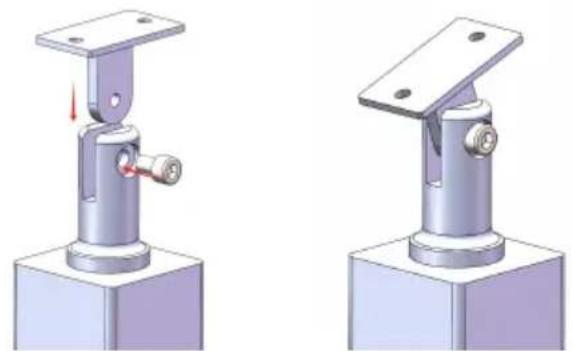

Montaje con pasamanos (gradiente)

Paso 1: soporte fijo

Paso 2: Ajuste el ángulo del soporte para que se ajuste a la parte del pasamano. Determine la posición de instalación del pasamano y I marque la posición debajo de los orificios del pasamano y del soport perfore los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.

Nota: El pasamanos y el soporte se pueden fijar previamente cor ayuda de herramientas de sujeción, de modo que se puedan mar colocar múltiples puntos de instalación del soporte al mismo tiem

Paso 3: Retire el soporte del poste y luego use los tornillos autorros del accesorio para fijar el soporte al pasamano.

a fijar el poste y el soporte.

También es adecuado para la instalación de pasamanos y soportes en arco.	Para el modelo HR-017

Instalar con cable metálico y accesorios.

Para funda protectora de rueda nivelada

Para montaje horizontal y ángulo del tensor de pernos

Para tensor tensor y terminal fijo
