Producttype	Kabelrailpaal
Merk	Vevor
Model	HR-001 (en bijbehorende modellen HR-002 tot HR-023)
Materiaal	Roestvrij staal
Hoofdgebruik	Installatie van kabelrails voor binnen en buiten (behalve kustgebieden)
Installatiemethode	Bevestiging aan de vloer (beton of hout) met ankerbouten; montage met horizontale of hellende leuning
Boordiameter	12 mm voor vloerverankering; 5,5 tot 5,6 mm voor leuning
Geschikte vloertype	Beton of hout
Inhoud van de verpakking	Paal, ankerbouten, zelftappende schroeven, beugels en doppen (afhankelijk van model)
Niet inbegrepen onderdelen	Kabel, railset, leuning
Gewicht (ongeveer)	Ongeveer 2 kg (schatting voor een standaardpaal)
Afmetingen (ongeveer)	Hoogte: 900-1100 mm, afhankelijk van model; diameter: 30-40 mm
Roestbestendigheid	Hoog (roestvrij staal, maar niet aanbevolen in kustgebieden)
Onderhoud en reiniging	Reinig met een vochtige doek en een mild schoonmaakmiddel; vermijd schurende producten
Veiligheid	Houd kleine onderdelen buiten bereik van kinderen; zorg ervoor dat de paal verticaal en stevig bevestigd is
Garantie	Elektronische garantie via www.vevor.com/support (certificaat inbegrepen)
Technische ondersteuning	www.vevor.com/support
Repareerbaarheid	Vervangingsonderdelen beschikbaar (schroeven, beugels); neem contact op met de klantenservice

Veelgestelde vragen - HR-001 Vevor

Welke modellen zijn compatibel met deze Vevor-paal?

Deze paal maakt deel uit van de serie HR-001 tot HR-023. Alle modellen delen hetzelfde ontwerp en dezelfde installatie-instructies. Controleer het exacte model op uw product.

Is deze paal geschikt voor gebruik buitenshuis?

Ja, hij is van roestvrij staal dat bestand is tegen roest, maar wordt afgeraden voor kustprojecten vanwege de zoute lucht.

Welke gereedschappen zijn nodig voor de installatie?

U hebt een boorhamer, een boormachine, een boor van ∅12 mm voor de vloer en ∅5,5 mm voor de leuning nodig, evenals een schroevendraaier of een sleutel om de schroeven vast te draaien.

Is de kabel inbegrepen?

Nee, het product bevat alleen de paal en de bevestigingsaccessoires. De kabel, de railset en de leuning moeten apart worden aangeschaft.

Hoe bevestig ik de paal op een betonnen vloer?

Markeer de boorpunten, maak met een boorhamer een gat van ∅12 mm, steek de ankerbouten erin, draai ze vast en sluit vervolgens de dop. Zorg ervoor dat de paal verticaal staat.

Kan ik de paal installeren op een hellende leuning?

Ja, de beugel kan in hoek worden versteld om zich aan te passen aan een hellende leuning. Volg de montagestappen voor een hellende leuning in de handleiding.

Hoe onderhoud ik deze paal?

Reinig hem regelmatig met een vochtige doek en een mild schoonmaakmiddel. Vermijd schurende reinigingsmiddelen die het oppervlak kunnen krassen. Spoel af met schoon water en droog.

Wat moet ik doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met de klantenservice van Vevor via www.vevor.com/support. Houd uw bestelnummer en het exacte model (HR-001) bij de hand.

Valt deze paal onder garantie?

Ja, Vevor biedt een elektronische garantie. Een garantiecertificaat is bij de verpakking inbegrepen. Registreer uw product op www.vevor.com/support.

Kunnen kinderen met dit product spelen?

Nee, het is geen speelgoed. Houd kleine onderdelen tijdens de installatie buiten het bereik van kinderen en laat kinderen niet met de paal of de accessoires spelen.

GEBRUIKSAANWIJZING HR-001 Vevor

< Afbeelding alleen ter referentie > _

WAARSCHUWING : Lees en begrijp deze gehele handleiding voordat u dit product bedient of onderhoudt. Het niet opvo van deze waarschuwingen en instructies kan persoonlijk lets of schade aan waardevolle eigendommen veroorzaken.

1. De waarschuwing geeft aan dat passende maatregelen moeten wordt genomen om het potentiële gevaar van persoonlijk letsel te voorkomen
2. Productmogelijkheden zijn alleen van toepassing op correct en volle gemonteerde producten.
3. Bewaar kleine reserveonderdelen buiten het bereik van kinderen. He geen speelgoed. Laat kinderen niet spelen.
4. Voor aanvullende informatie over de onderdelen die op de volgen pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op schone werkplek.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE KENMERKEN

Dit product wordt voornamelijk gebruikt voor kolominstallatie van draadfuncties en decoratieve accessoires.

De kabelrailpaal van VEVOR is gemaakt van volledig roestvrijstalen materialen, die een grote weerstand hebben tegen roest en corrosie. I zal een lange levensduur hebben voor binnen- en buitenleuningen met weinig onderhoud. Houd er rekening mee dat dit niet wordt aanbevole voor kustprojecten.

We doen er alles aan om kwaliteitsproducten en professionele service leveren, en maken van VEVOR een betrouwbaar merk.

Installatie-indicatie en toepasselijke post

Van toepassing op alle technische installatiescenario's .

Opmerking: Dit product bevat alleen de kolom en de

installatiebevestigingen, exclusief staalkabel, kabelrailset en leuning.

Voor betonnen of houten vloeren

Stap 1. Markeer de boorpunten op de juiste installatielocaties.

Stap 2. Gebruik een boorhamer om op d gemarkeerde punten een gat van ∅ 12 maken.

Stap 3. Hamer de ankerschroef in het geboorde gat.

Stap 4. Draai de schroeven vast	Stap 5. Sluit het deksel en voltooi he bevestigen van de paal.

Opmerking: Zorg ervoor dat de kolom rechtop staat wanneer u de bodemplaat van de paal bevestigt.

Montage met leuning (horizontaal)

Stap 1: Vaste beugel

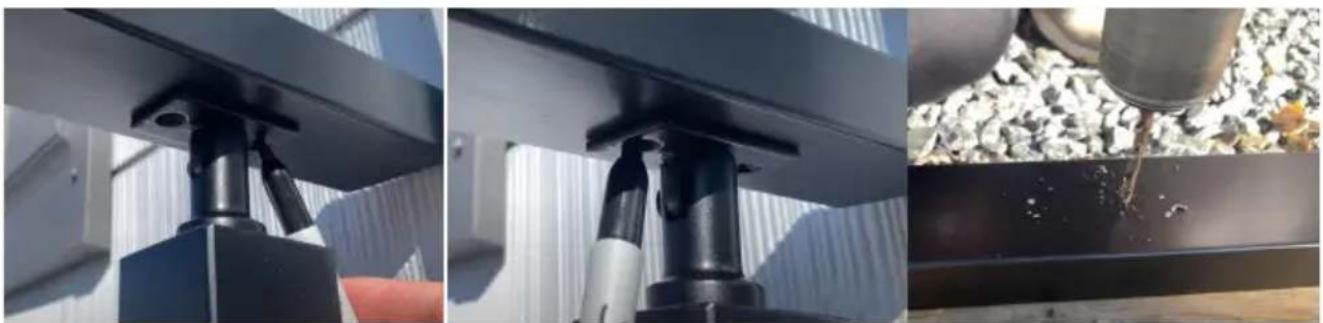

Stap 2: Bepaal de installatiepositie van de leuning, markeer vervolgens positie onder de leuning en de beugelgaten en boor gaten met een van ∅ 5,5-∅ 5,6 mm.

Stap 3: Gebruik de parkers in het accessoire om de leuning aan de te bevestigen.

Het is ook geschikt voor de installatie van boogleuningen en beugels.

Monteer met leuning (gradiënt)

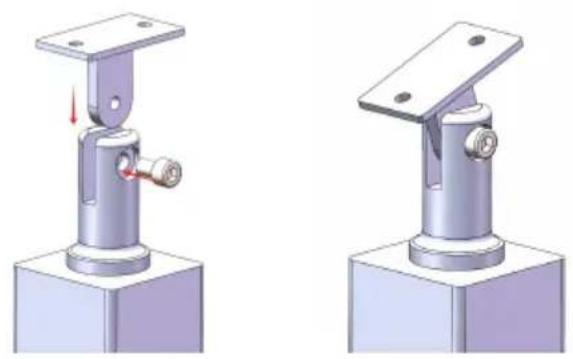

Stap 1: Vaste beugel

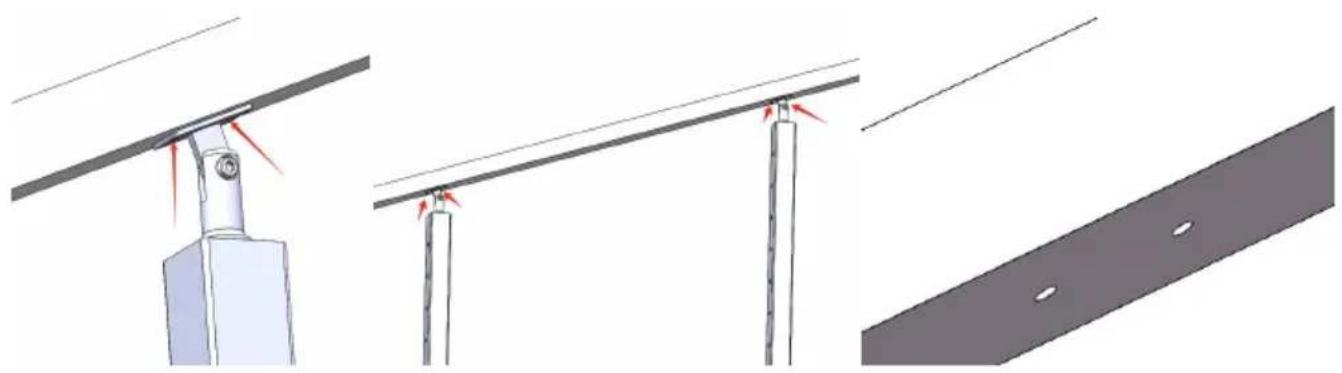

Stap 2: Pas de hoek van de beugel aan zodat deze op de onderka de leuning past. Bepaal de installatiepositie van de leuning en markee vervolgens de positie onder de leuning en de beugelgaten en boor ga met een boor van ∅ 5,5-∅ 5,6 mm.

Opmerking:De leuning en beugel kunnen met behulp van klemgereedschap vooraf worden bevestigd, zodat meerdere montagepunten van de beugel tegelijkertijd kunnen worden gemarkeerd en gepositioneerd.

Stap 3: Verwijder de beugel van de paal en gebruik vervolgens de zelftappende schroeven in het accessoire om de beugel aan de leunir bevestigen.

Bevestig de paal en beugel opnieuw.

Het is ook geschikt voor de ins van boogleuningen en beugels

Voor model HR-017

Installeren met staalkabel en fittingen

Voor Level wielbeschermerhuls

Voor spanschroefspanner en vaste terminal
