INSTRUKCJA OBSŁUGI HS-500 Vevor
To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.
Ostrzeżenie – Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi.
STOSOWANIE
Nadaje się do blachy i płyt stalowych
- Główna specyfikacjatechniczna
| Model HS-1000 | HS-500 | |
| Szerokość łożka (mm) | 500 | 1000 |
| Grubość ścinania / stal niskowęglowa | 1,5 mm | 1,5 mm |
- Instalacja i ostrożność
2.1 Instalacja
2.1.1 Proszę sprawdzić, czy część tej maszyny jest w pełni wyposażona nieuszkodzone zgodnie z listą części lub rysunkiem części.
2.1.2 Maszynę należy zamontować na twardym podłożu lub specjalnym stojaku.
2.1.3 Proszę zostawić wokół maszyny wystarczająco dużo miejsca, aby ułatwić obsługę podczas pracy, aby uniknąśobrażeń.
2.1.4 Proszę usunąć smar antykorozyjny z powierzchni obrabiainej części dołączone do nafty.
3.2 Ostrożność
3.2.1 Przed przystąpieniem do użytkowania należy zapoznać się z niniejszą instrukcją i upewnić się, że: w pełni zrozumieć jego strukturę i zasady.
3.2.2 Proszę nie przekraczać szerokości i grubości materiału podanej w tabeli maksymalny zasięg.
3.2.3 Podczas ścinania blachy lub pręta, które wymieniono w powyższej tabeli, należy: należy użyć uchwytu wydłużającego w celu zwiększenia siły. (brak w zestawie)
3.2.4 Nie dotykaj ostrza podczas pracy.
- Codziennie smaruj obracające się części maszyny
- Wyposażenie standardowe
| NR CZĘŚCI | OPIS | ILOŚĆ |
| 1 | Podstawka | 2 |
| 2 | Śruba | 4 |
| 3 | Nakrętka | 4 |
| 3 | Pralka | 8 |

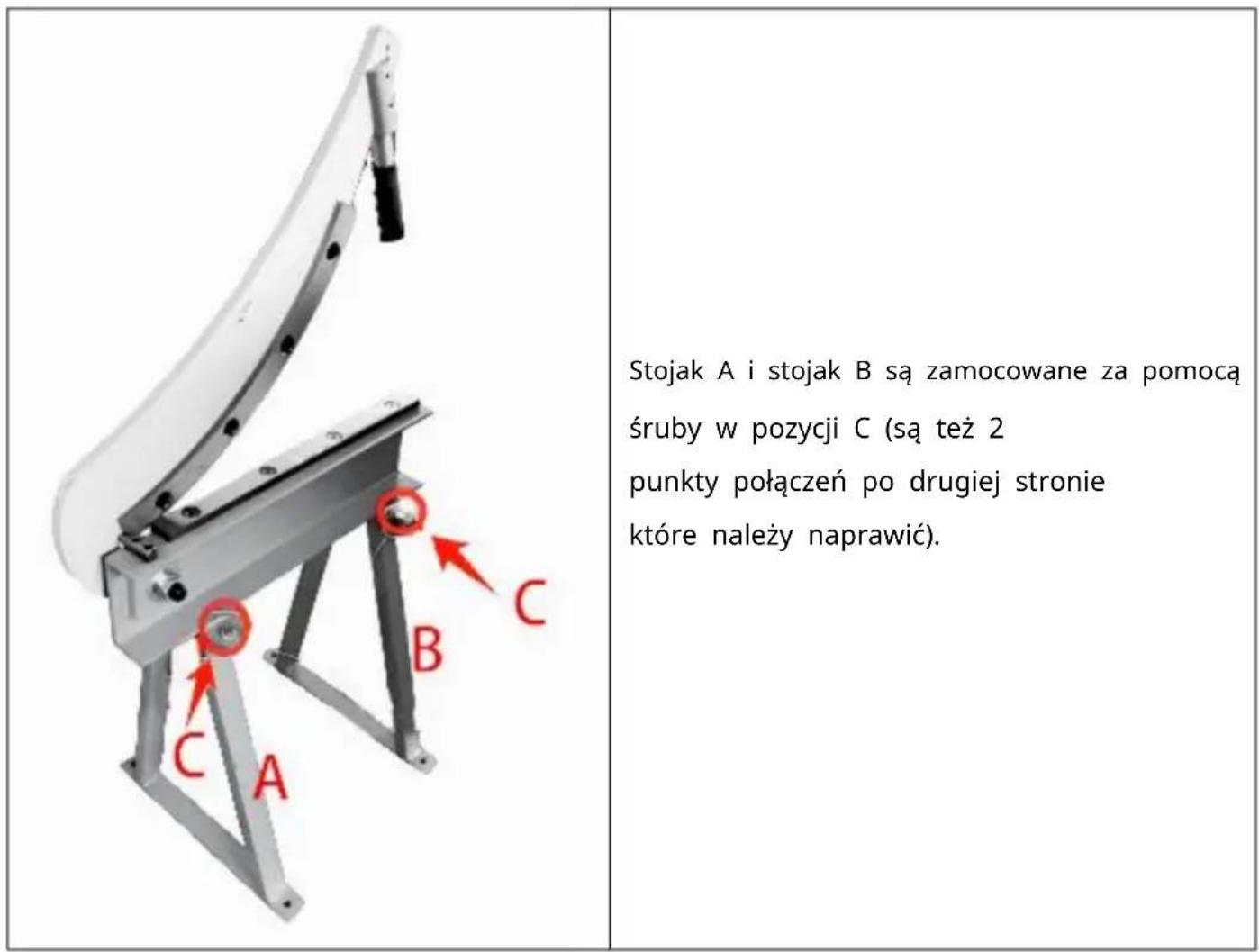

6. Montaż maszyny


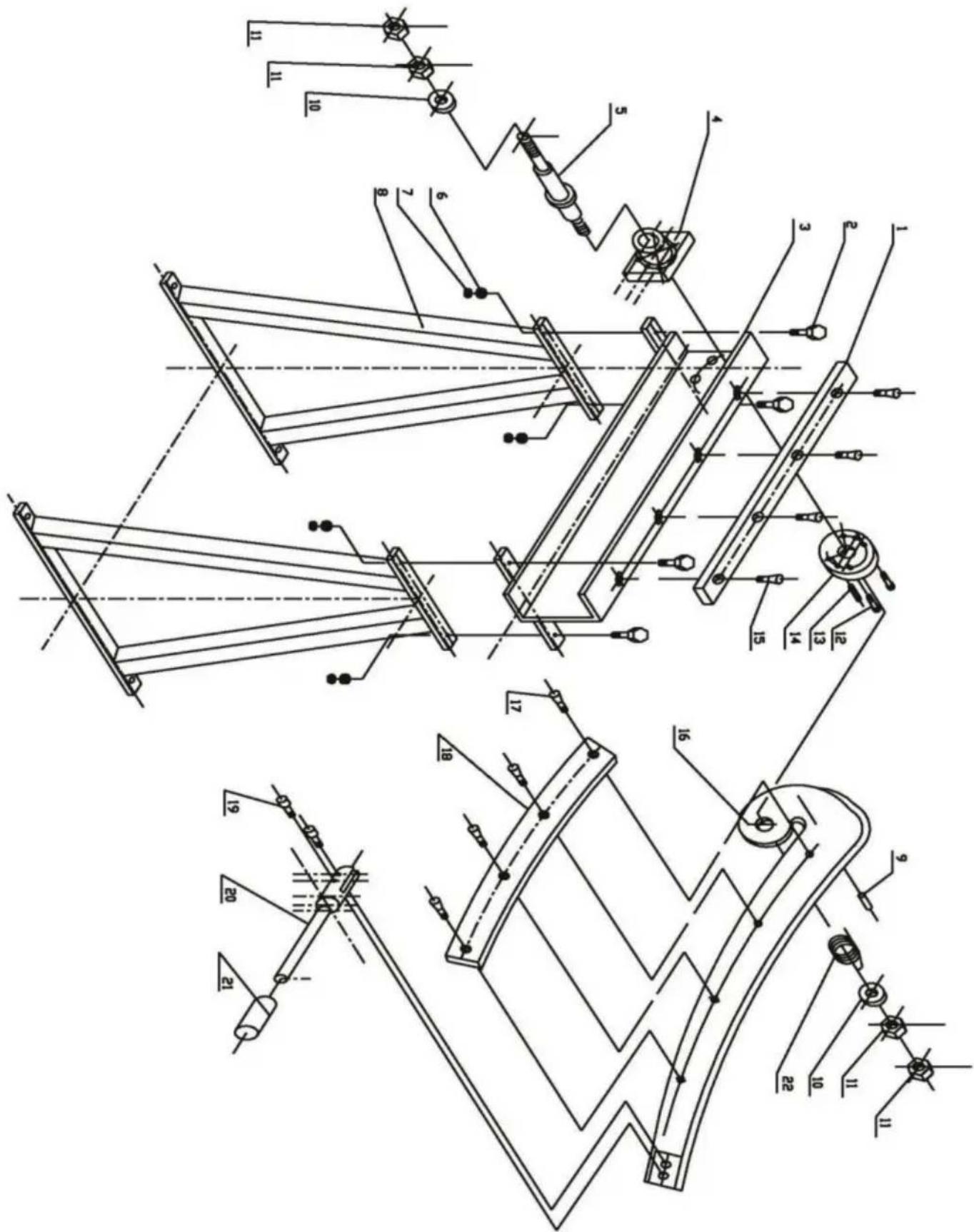

Stojak A i stojak B są zamocowane za pomocą śruby w pozycji C (są też 2 punkty połączeń po drugiej stronie które należy naprawić).7. Listacześci
| Opis częściIlość | Część | Opis Ilość | |||
| 1 | Dolne ostrze | 1 | 12 | Śruba | 4 |
| 2 | Śruba | 4 | 13 | Szpilka | 2 |
| 3 | Podstawka | 1 | 14 | Okładka | 1 |
| 4 | Opierać | 1 | 15 | Śruba | 4 |
| 5 | Wał | 1 | 16 | Tablica | 1 |
| 6 | Pralka | 4 | 17 | Śruba | 4 |
| 7 | Nakrętka | 4 | 18 | Górne ostrze | 1 |
| 8 | Noga | 2 | 19 | Śruba | 2 |
| 9 | Wiosna | 1 | 20 | Uchwyt | 1 |
| 10 | Pralka | 1 | 21 | Uchwyt rękaw | 1 |
| 11 | Nakrętka | 1 | |||
Uwaga: Niniejsza instrukcja jest przeznaczona wyłącznie do celów informacyjnych. Ze względu na ciągłe udoskonalanie maszyn, zmiany mogą być wprowadzane w dowolnym momencie bez żadnych zobowiązań ipowiadomienia.
Producent: Shanghaimuxinmuyeyouxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
Importowane do Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importowane
do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
