BEDIENUNGSANLEITUNG HS-500 Vevor
E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
VEVOR
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.
VERWENDUNG
Dies ist für Blech und Stahlplatten geeignet
1. Wichtigste technische Spezifikation
| Modell | HS-500 | HS-1000 |
| Bettbreite (mm) | 500 | 1000 |
| Scherdicke / kohlenstoffarmer Stahl | 1,5 mm | 1,5 mm |
2. Installation und Vorsicht
2.1 Installation
2.1.1 Bitte prüfen Sie, ob der Teil dieser Maschine vollständig ausgestattet ist und laut Teileliste bzw. Teileabbildung nicht beschädigt.
2.1.2 Diese Maschine sollte auf hartem Boden oder einem speziellen Ständer montiert werden
2.1.3 Bitte lassen Sie ausreichend Platz um die Maschine herum, damit Sie Betrieb, um Verletzungen zu vermeiden.
2.1.4 Bitte entfernen Sie das Rostschutzfett auf der Verarbeitungsfläche und einige Teile im Lieferumfang von Kerosin enthalten.
3.2 Vorsicht
3.2.1 Bitte lesen Sie dieses Handbuch vor der Inbetriebnahme und stellen Sie sicher, seine Struktur und sein Prinzip vollständig verstehen.
3.2.2 Bitte verwenden Sie keine Materialbreite und -dicke, die über die in der Tabelle angegebene maximale Reichweite.
3.2.3 Wenn Sie die in der obigen Tabelle aufgeführten Platten oder Stangen scheren, müssen Sie Zur Krafterhöhung kann ein Verlängerungsgriff verwendet werden. (nicht im Lieferumfang enthalten)
3.2.4 Bitte berühren Sie die Klinge während des Betriebs nicht.
-
Schmieren Sie die rotierenden Teile der Maschine täglich
-
Standardzubehör
| TEIL NR. | BESCHREIBUNG | MENGE |
| 1 | Stand | 2 |
| 2 | Schrauben | 4 |
| 3 | Nuss | 4 |
| 3 | Waschmaschine | 8 |

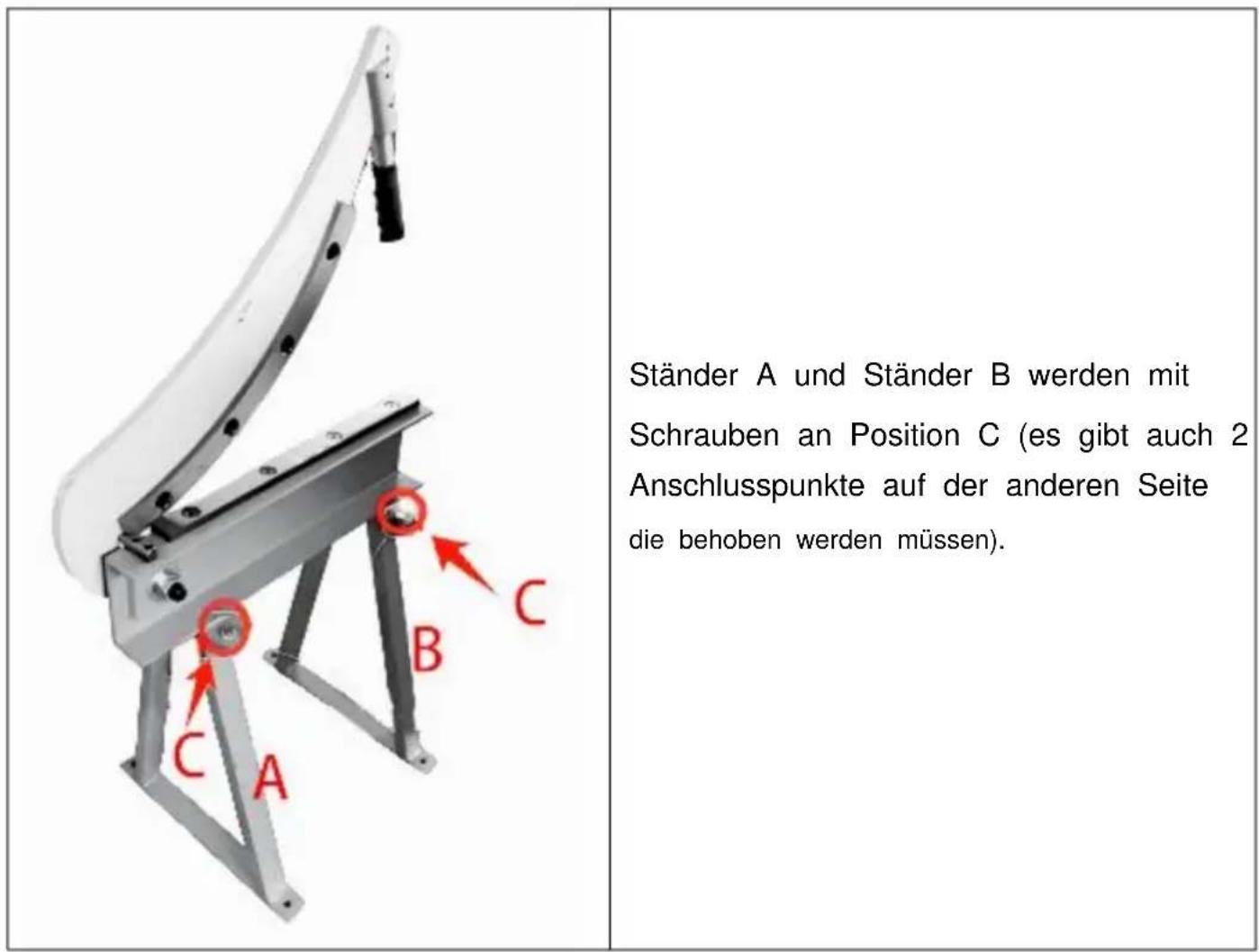

6.Maschinenmontage
| Teile Beschreibung Menge | Teil | Beschreibung Menge | |||
| 1 | Untere Klinge | 1 | 12 | Schrauben | 4 |
| 2 | Bolzen | 4 | 13 | Stift | 2 |
| 3 | Stand | 1 | 14 | Abdeckung | 1 |
| 4 | Base | 1 | 15 | Schrauben | 4 |
| 5 | Welle | 1 | 16 | Planke | 1 |
| 6 | Waschmaschine | 4 | 17 | Schrauben | 4 |
| 7 | Nuss | 4 | 18 | Obere Klinge | 1 |
| 8 | Bein | 2 | 19 | Schrauben | 2 |
| 9 | Frühling | 1 | 20 | Handhaben | 1 |
| 10 | Waschmaschine | 1 | 21 | HandhabenÄrmel | 1 |
| 11 | Nuss | 1 | |||

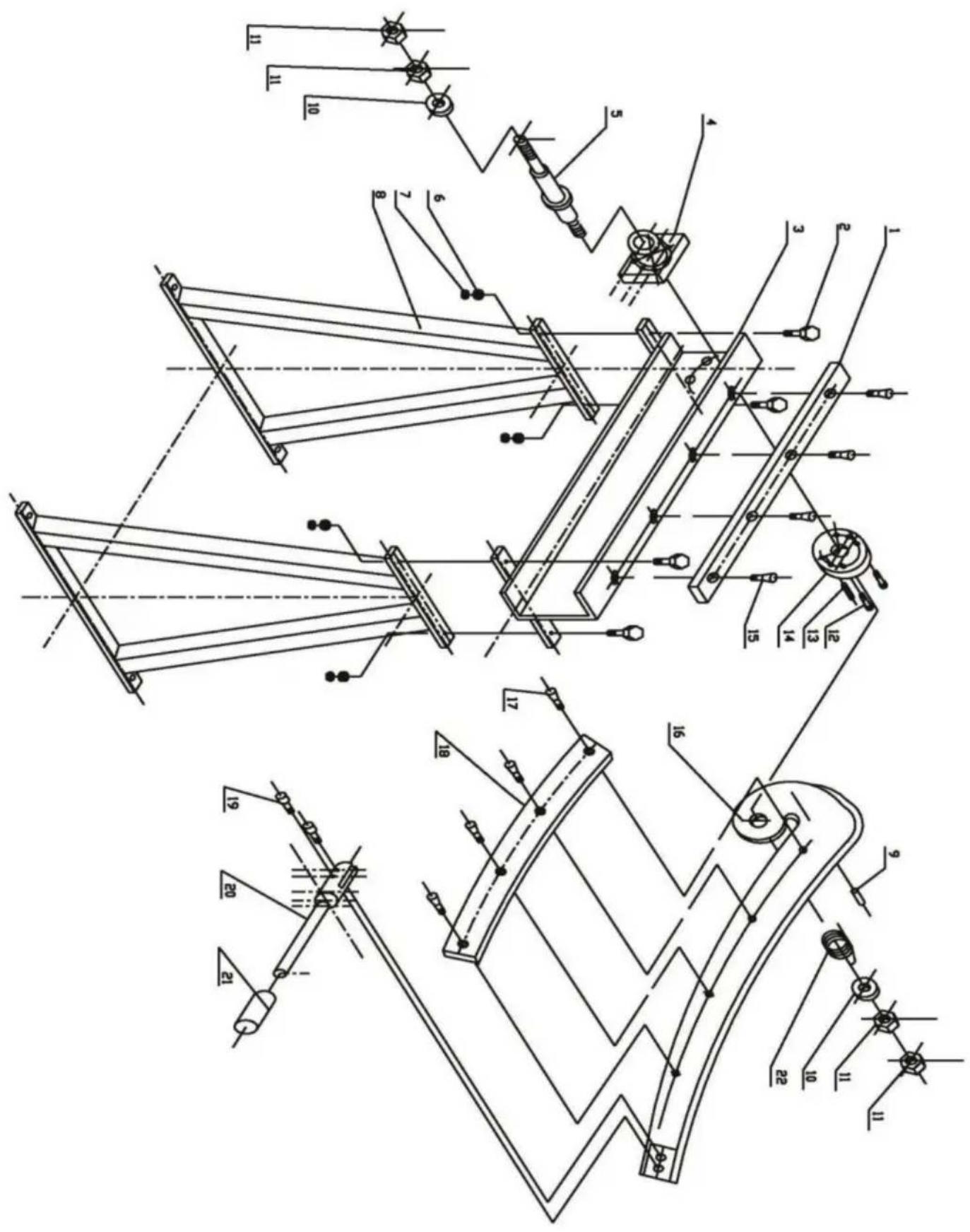

MONTAGEZEICHEN
Hinweis: Dieses Handbuch dient nur zu Ihrer Information. Aufgrund der kontinuierlichen Verbesserung der Maschinen können jederzeit Änderungen ohne Vorankündigung vorgenommen werden.
Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien. Importiert in
die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
