Tipo di prodotto	Tranciatrice (cesoia per metalli)
Marca	Vevor
Modello	HS-500
Larghezza di taglio	500 mm
Spessore di taglio (acciaio dolce)	1,5 mm
Materiali consigliati	Lastre e lamiere d'acciaio
Tipo di comando	Manuale con maniglia
Componenti principali	Lama inferiore, lama superiore, base, albero, molla, maniglia
Installazione	Montaggio su pavimento duro o supporto specifico
Lubrificazione	Giornaliera sulle parti rotanti
Sicurezza	Non toccare la lama durante il funzionamento; rispettare la capacità massima
Manutenzione	Rimuovere il grasso antiruggine con cherosene prima dell'uso
Accessori inclusi	Supporto (2), viti (4), dadi (4), rondelle (8)
Riparabilità	Ricambi disponibili: lame, molle, viti, ecc.
Garanzia	Consultare il rivenditore

Domande frequenti - HS-500 Vevor

Qual è la capacità di taglio della HS-500?

La HS-500 può tagliare lamiere d'acciaio dolce fino a 1,5 mm di spessore su una larghezza di 500 mm.

Come installare la cesoia HS-500?

Posizionare la macchina su un pavimento duro o un supporto specifico. Assicurare uno spazio sufficiente intorno per evitare lesioni. Rimuovere il grasso antiruggine con cherosene prima dell'uso.

Quali materiali posso tagliare con la HS-500?

Questa cesoia è progettata per lastre e lamiere d'acciaio a basso tenore di carbonio. Non superare le capacità indicate.

Come mantenere la HS-500?

Lubrificare quotidianamente le parti rotanti. Pulire le lame dopo l'uso e controllare regolarmente lo stato di viti e molle.

Posso usare un'estensione della maniglia per più forza?

Sì, è possibile utilizzare un'estensione della maniglia (non inclusa) per aumentare la forza di taglio, ma rispettare sempre la capacità massima.

Cosa fare se la lama è smussata?

Consultare l'elenco delle parti per ordinare una lama di ricambio. La sostituzione richiede lo smontaggio delle viti e il rispetto delle istruzioni del manuale.

La HS-500 è sicura?

Rispettare le istruzioni: non toccare la lama durante il funzionamento, utilizzare guanti e assicurarsi che la macchina sia stabile.

Quali accessori sono inclusi con la HS-500?

Gli accessori standard includono: supporti, viti, dadi e rondelle per il montaggio. La maniglia e le lame sono preinstallate.

Dove posso trovare i ricambi?

Contattare il rivenditore Vevor o consultare l'elenco delle parti nel manuale per ordinare ricambi come lame, molle o viti.

Posso tagliare materiali più spessi di 1,5 mm?

No, ciò rischierebbe di danneggiare la macchina o causare lesioni. Rispettare rigorosamente lo spessore massimo di 1,5 mm.

MANUALE UTENTE HS-500 Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

UTILIZZO

Adatto per lamiere e piastre d'acciaio

1. Specifiche tecnicheprincipali

Modello HS-500		HS-1000
Larghezza del letto (mm)	500	1000
Spessore di taglio/ acciaio a basso tenore di carbonio	1,5 mm	1,5 mm

2. Installazione e cautela

2.1 Installazione

2.1.1 Si prega di verificare se la parte di questa macchina è completamente attrezzata e non danneggiato secondo l'elenco dei pezzi o la figura dei pezzi.

2.1.2 Questa macchina deve essere montata su un terreno duro o su un supporto specifico

2.1.3 Si prega di lasciare abbastanza spazio intorno alla macchina per facilitare in funzione, per evitare lesioni.

2.1.4 Rimuovere il grasso antiruggine dalla superficie di lavorazione e alcuni parti incluse con cherosene.

3.2 Attenzione

3.2.1 Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e assicurarsi che sia comprenderne appieno la struttura e il principio.

3.2.2 Si prega di non utilizzare la larghezza e lo spessore del materiale oltre l'elenco della tabella portata massima.

3.2.3 Quando si taglia la piastra o la barra elencata nella tabella sopra, è necessario può essere utilizzato allungando la maniglia per aumentare la forza. (non in dotazione)

3.2.4 Non toccare la lama durante il funzionamento.

1. Lubrificare ogni giorno le parti rotanti della macchina

2. Accessoristandard

N. PARTE	DESCRIZIONE	QUANTITÀ
1	In piedi	2
2	Vite	4
3	Noce	4
3	Rondella	8

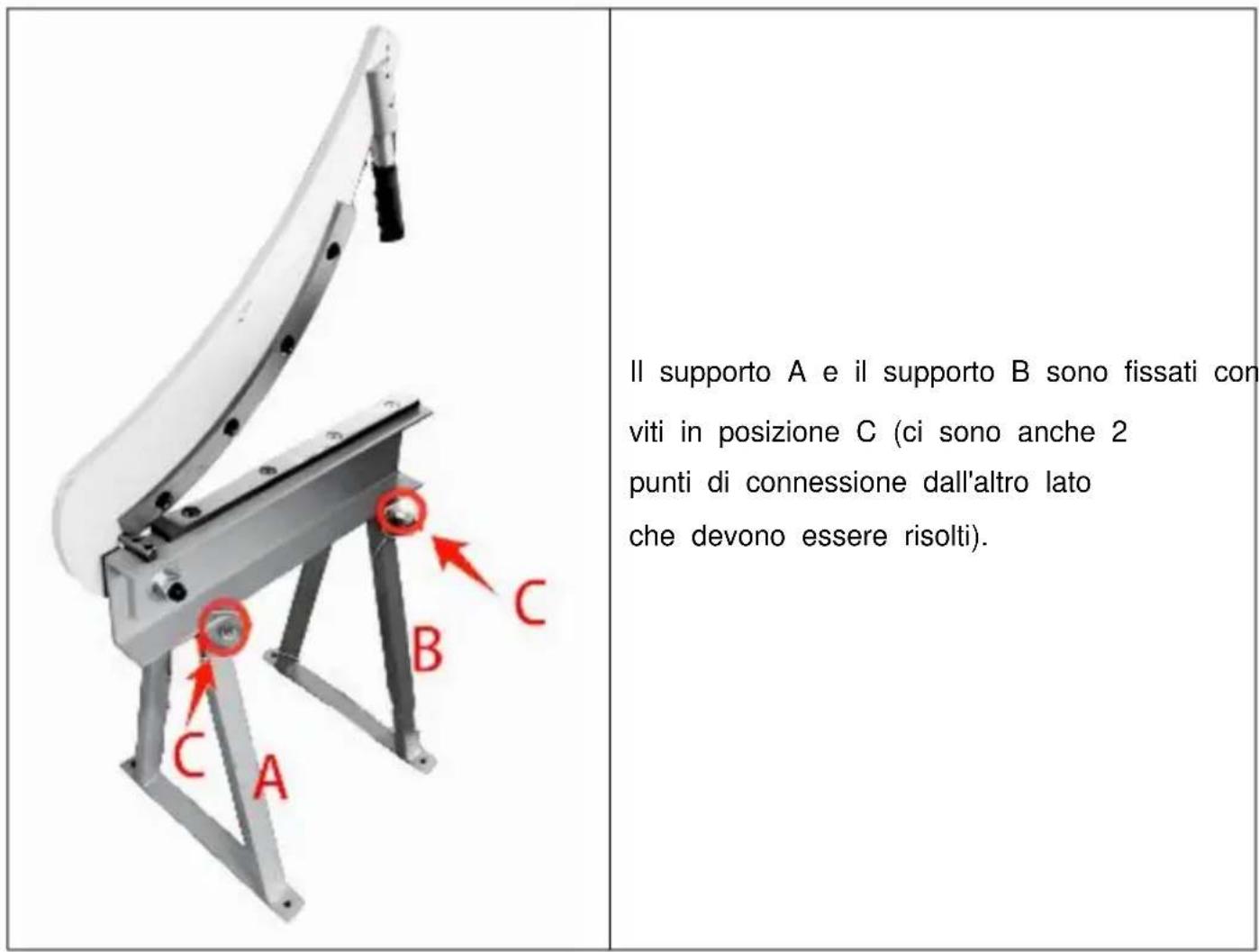

1. Assemblaggio della macchina

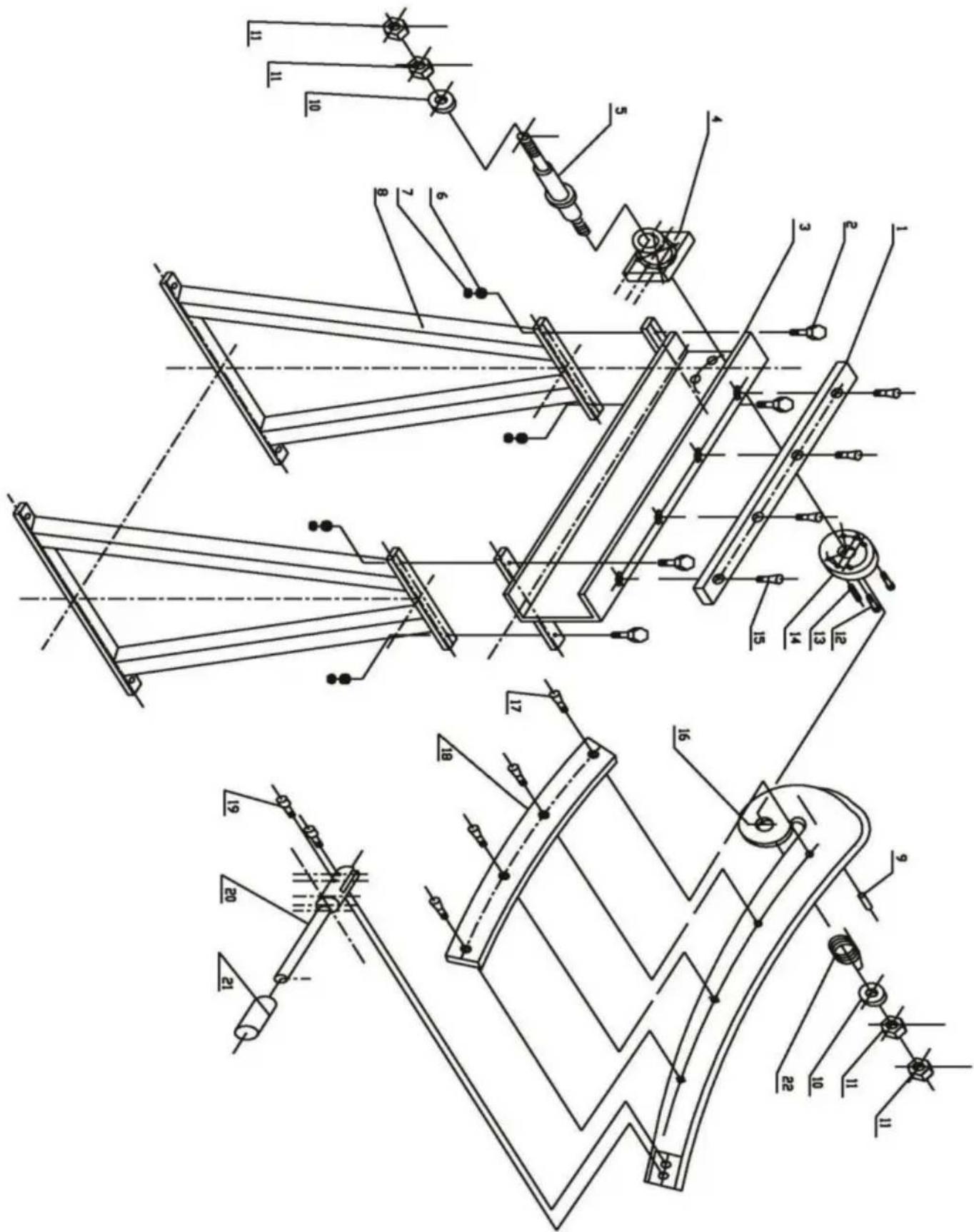

1. Elenco dell'parti

Parti DescrizioneQuantità			Parte	Descrizione Quantità
1	Lama inferiore	1	12	Vite	4
2	Bullone	4	13	Spillo	2
3	In piedi	1	14	Copertina	1
4	Base	1	15	Vite	4
5	Lancia	1	16	Asse	1
6	Rondella	4	17	Vite	4
7	Noce	4	18	Lama superiore	1
8	Gamba	2	19	Vite	2
9	Primavera	1	20	Maniglia	1
10	Rondella	1	21	Maniglia manica	1
11	Noce	1

Nota: il presente manuale è solo per riferimento. A causa del continuo miglioramento delle macchine, potrebbero essere apportate modifiche in qualsiasi momento e senza obbligo di preavviso.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francoforte sul Meno.

VEVOR
