GEBRUIKSAANWIJZING HS-500 Vevor
Plaatschaar voor plaatwerk

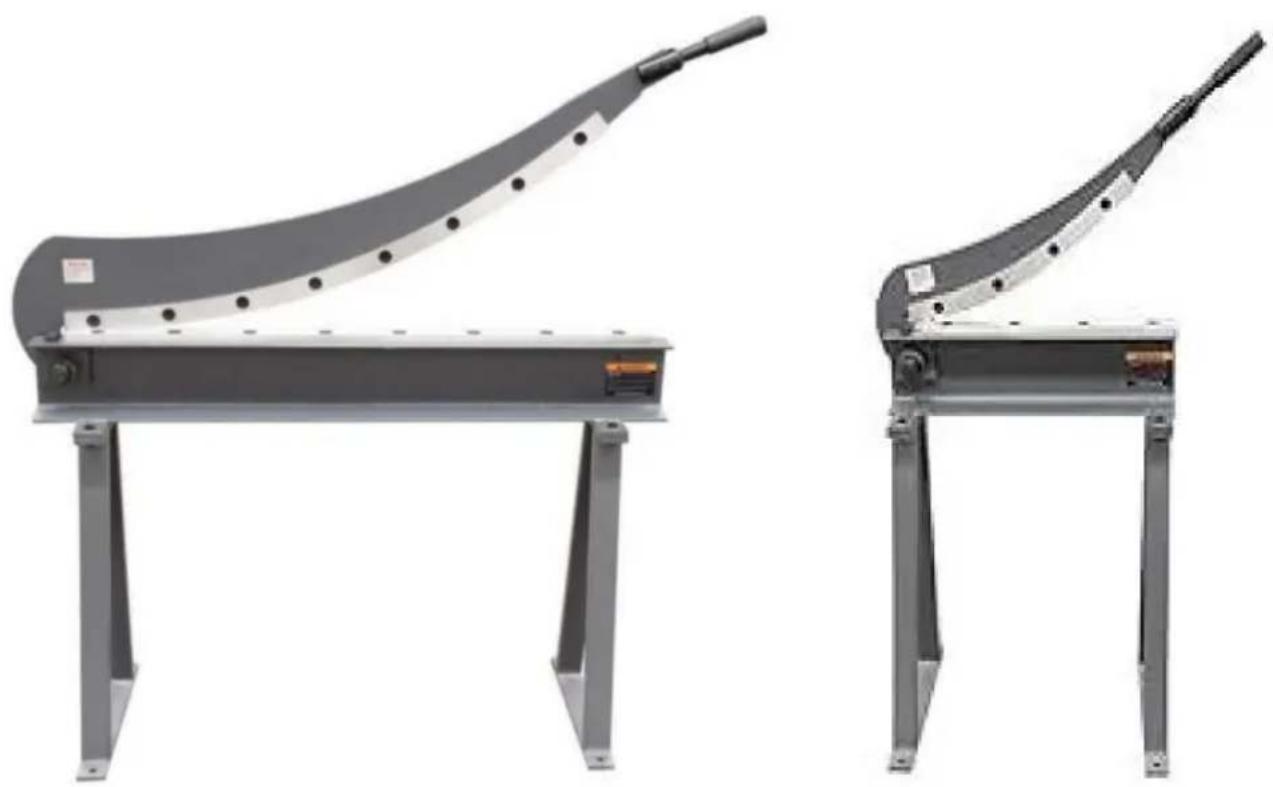

MODEL: HS-500/HS-1000
VEVOR
Plaatschaar voorplaatwerk
MODEL: HS-500 / HS-1000
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoo stellen van eventuele technologische of software-updates voor ons product.
GEBRUIK
Dit is geschikt voor plaatstaal en staalplaat
1. Belangrijkste technischespecificatie
| Model | HS-500 | HS-1000 |
| Bedbreedte (mm) | 500 | 1000 |
| Schuifdikte / koolstofarm staal | 1,5 mm | 1,5 mm |
2. Installatie en voorzichtigheid
2.1 Installatie
2.1.1 Controleer of het onderdeel van deze machine volledig is uitgerust en niet beschadigd volgens de onderdelenlijst of onderdelenafbeelding.
2.1.2 Deze machine moet op een harde ondergrond of een speciale standaard worden gemonteerd
2.1.3 Zorg ervoor dat er voldoende ruimte rondom de machine is voor uw gemak. in werking, om verwondingen te voorkomen.
2.1.4 Verwijder het antiroestvet op het verwerkingsoppervlak en enkele onderdelen die bij kerosine horen.
3.2 Let op
3.2.1 Lees deze handleiding aandachtig door voordat u het apparaat bedient en zorg dat u het apparaat goed gebruikt.
de structuur en het principe ervan volledig begrijpen.
3.2.2 Gebruik geen materiaal met een breedte en dikte die groter zijn dan de tabellijst maximaal bereik.
3.2.3 Wanneer u de plaat of staaf knipt die in de bovenstaande tabel staat vermeld, moet u: Kan worden gebruikt om de handgreep te verlengen en zo meer kracht te zetten. (niet meegeleverd) 3.2.4 Raak het mes niet aan tijdens het gebruik.
-
Smeer de draaiende delen van de machine dagelijks
-
Standaardaccessoires
| ONDERDEELNR. | BESCHRIJVING | AANTAL |
| 1 | Stellage | 2 |
| 2 | Schroef | 4 |
| 3 | Moer | 4 |
| 3 | Wasmachine | 8 |
- Machinemontage


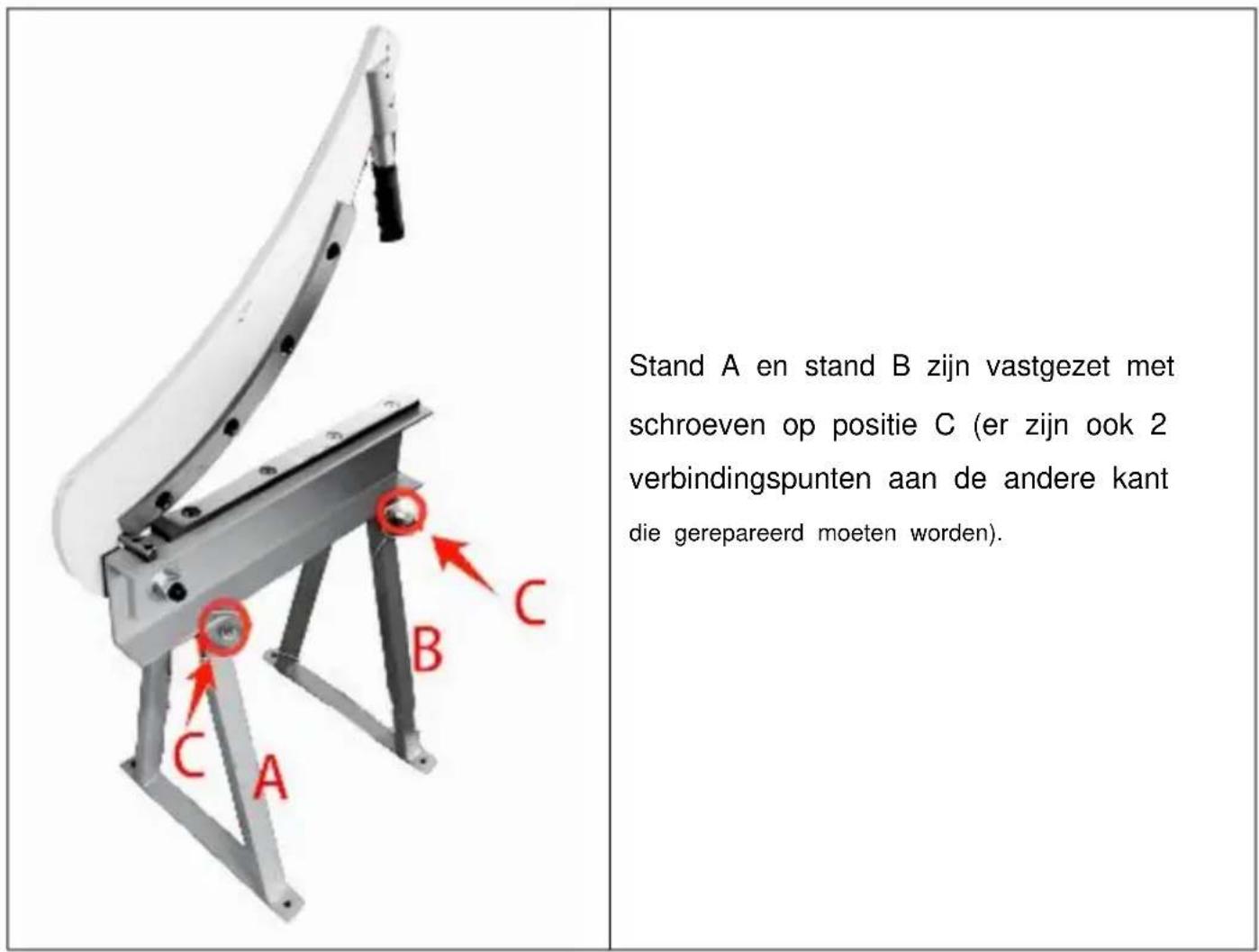

Stand A en stand B zijn vastgezet met schroeven op positie C (er zijn ook 2 verbindingspunten aan de andere kant die gerepareerd moeten worden).7. Onderdelenlijst
| Onderdelen Omschrijving | Hoeveelheid | Deel | Omschrijving Hoeveelheid | |
| 1 | Onderste mes | 1 | 12 | Schroef |
| 2 | Bout | 4 | 13 | Pin |
| 3 | Stellage | 1 | 14 | Omslag |
| 4 | Baseren | 1 | 15 | Schroef |
| 5 | Schacht | 1 | 16 | Bord |
| 6 | Wasmachine | 4 | 17 | Schroef |
| 7 | Moer | 4 | 18 | Bovenblad |
| 8 | Been | 2 | 19 | Schroef |
| 9 | Lente | 1 | 20 | Hendel |
| 10 | Wasmachine | 1 | 21 | Hendel mouw |
| 11 | Moer | 1 |
MONTAGETEKENING
Let op: Deze handleiding is uitsluitend bedoeld ter referentie. Vanwege de voortdurende verbetering van de machines kunnen er te allen tijde wijzigingen worden aangebracht zonder voorafgaande kennisgeving.
Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 2000CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië Geïmporteerd
naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
