Typ produktu	Płyta wibracyjna (zagęszczarka z siłownikiem)
Marka	Vevor
Model	CNCJ-80K-1
Silnik	6,5 KM (4,1 kW)
Wymiary płyty	335 × 280 × 35 mm
Maksymalna wysokość skoku	65 mm
Częstotliwość uderzeń	630-680 uderzeń/min
Pojemność zbiornika paliwa	2,8 L
Pojemność oleju silnikowego	0,4-0,6 L (SAE 10W-30)
Pojemność oleju kąpieli	1 L (Mobil ISO VG46)
Zasilanie	Benzyna bezołowiowa (liczba oktanowa ≥86)

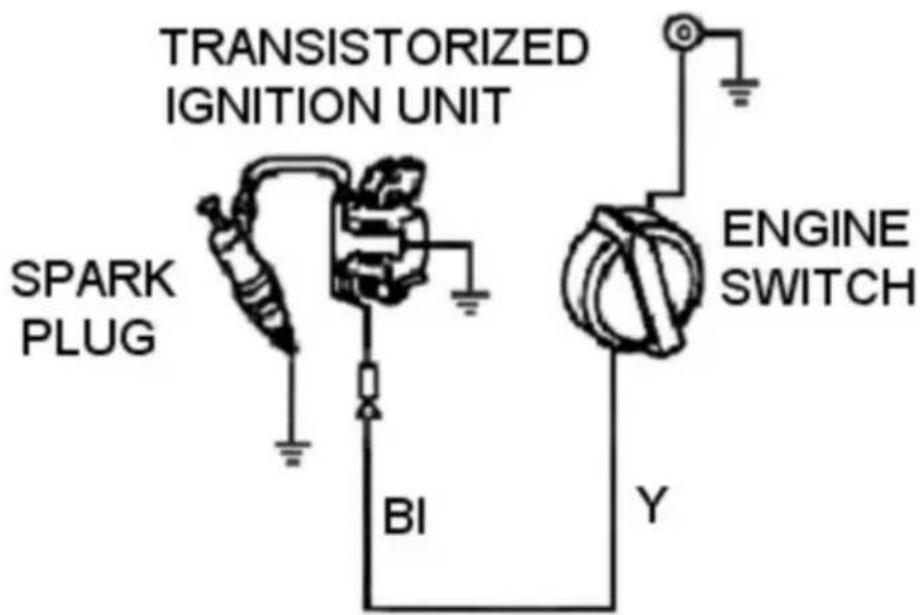

Rodzaj zapłonu	Zapłon magnetyczny tranzystorowy

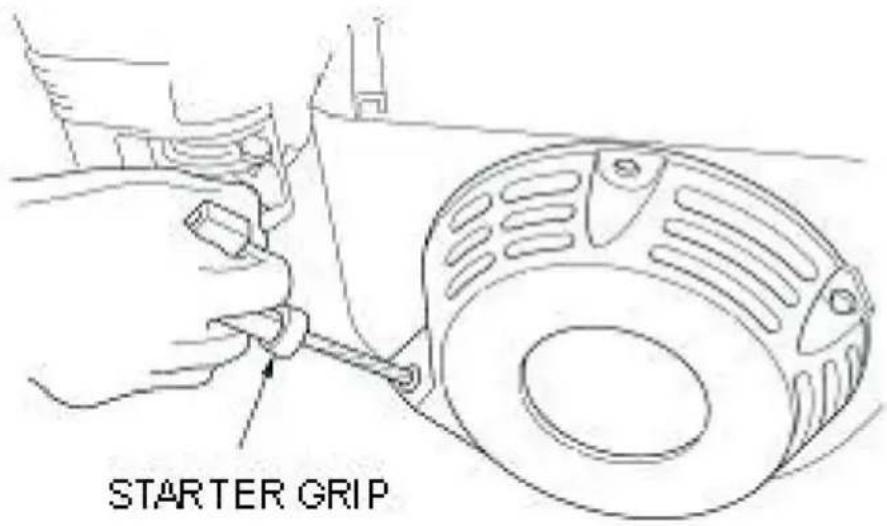

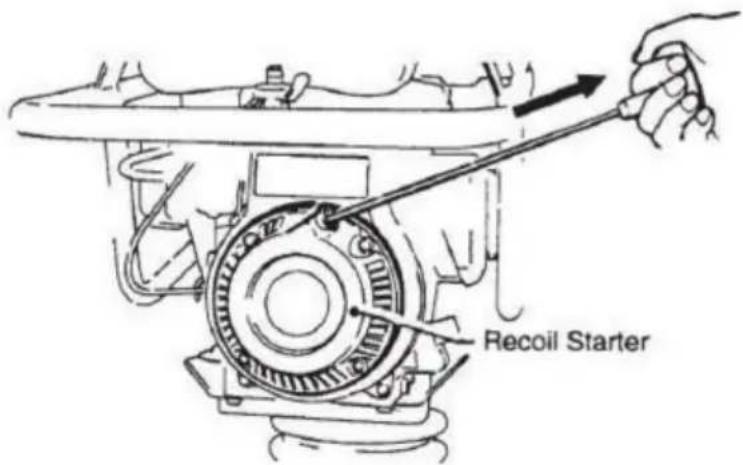

Rozruch	Rozrusznik linkowy (uchwyt)
System smarowania	Kąpiel olejowa dla mechanizmu udarowego
Masa (szacunkowa)	Około 70 kg

Często zadawane pytania - CNCJ-80K-1 Vevor

Jak uruchomić płytę wibracyjną Vevor CNCJ-80K-1?

Otwórz zawór paliwa, ustaw przełącznik w pozycji ON, zamknij ssanie, jeśli silnik jest zimny, przesuń dźwignię gazu na 1/3 szybkiej pozycji, a następnie energicznie pociągnij za uchwyt rozrusznika linkowego.

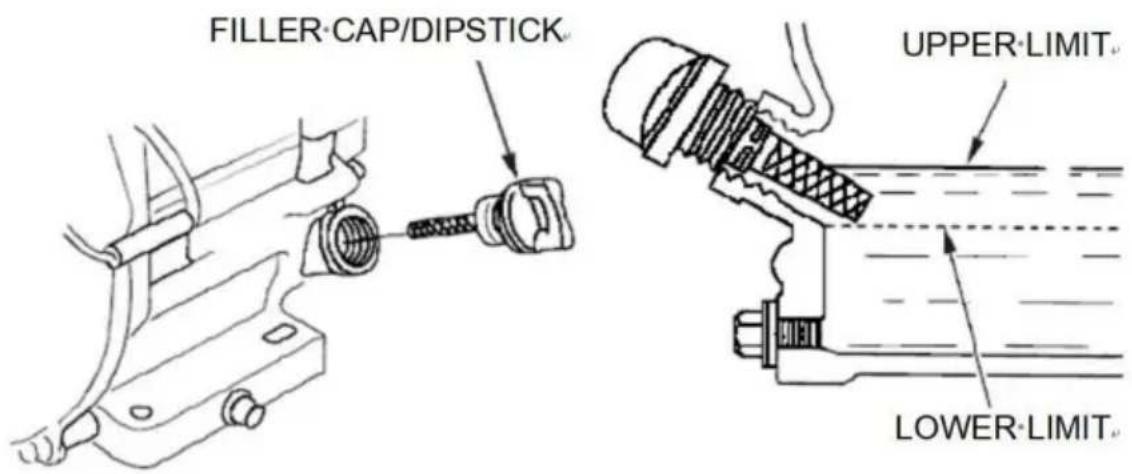

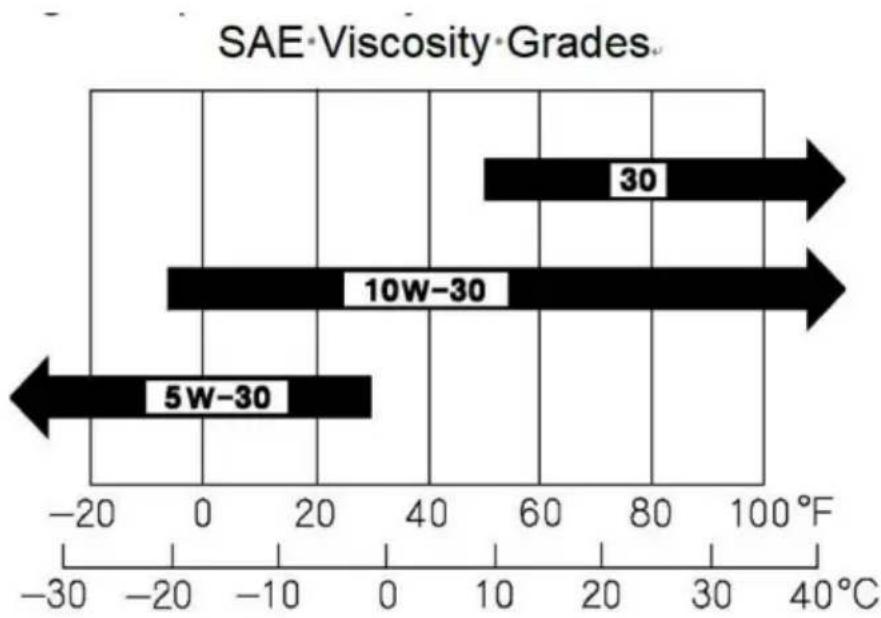

Jaki rodzaj oleju silnikowego stosować?

Używaj oleju SAE 10W-30 (API SE lub SF) do ogólnego użytku. Pojemność wynosi około 0,6 L. Sprawdź poziom za pomocą miarki i utrzymuj go między oznaczeniami min i max.

Jak często wymieniać olej silnikowy?

Wymień olej po pierwszych 20 godzinach docierania, a następnie co 50 godzin lub co 3 miesiące. Spuszczaj olej na gorąco, aby całkowicie go usunąć.

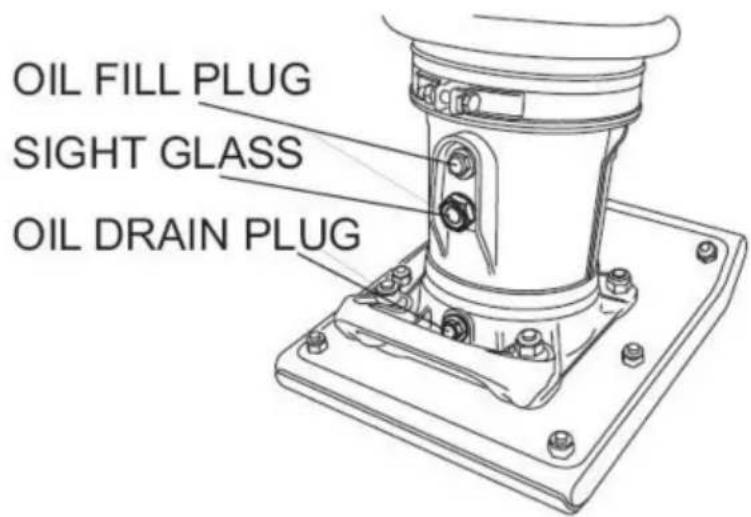

Jak sprawdzić poziom oleju w kąpieli (system udarowy)?

Użyj wskaźnika poziomu oleju z tyłu stopy. Jeśli olej nie jest widoczny, dolej oleju Mobil ISO VG46 przez korek wlewu do połowy wysokości wskaźnika. Pojemność wynosi około 1 L.

Jakie są podstawowe środki ostrożności?

Zawsze noś ochronę słuchu, oczu i dróg oddechowych. Nigdy nie używaj w zamkniętym pomieszczeniu z powodu tlenku węgla. Tankuj przy wyłączonym i zimnym silniku. Trzymaj osoby z dala od pracującej maszyny.

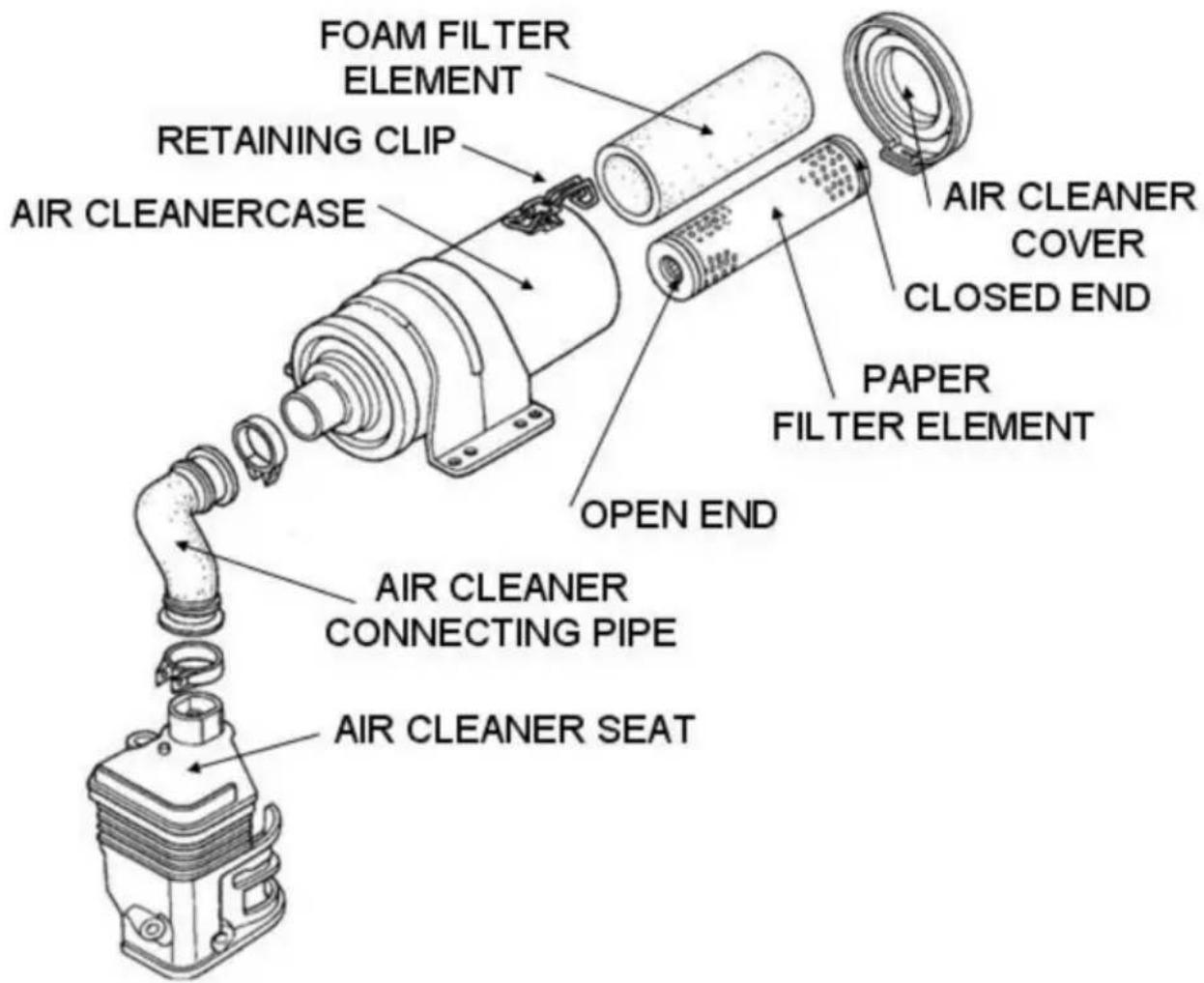

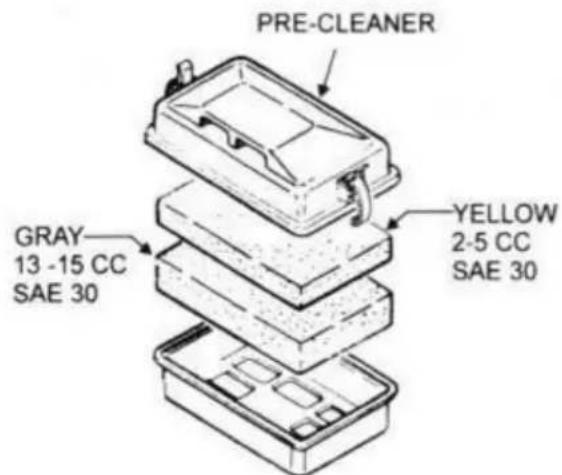

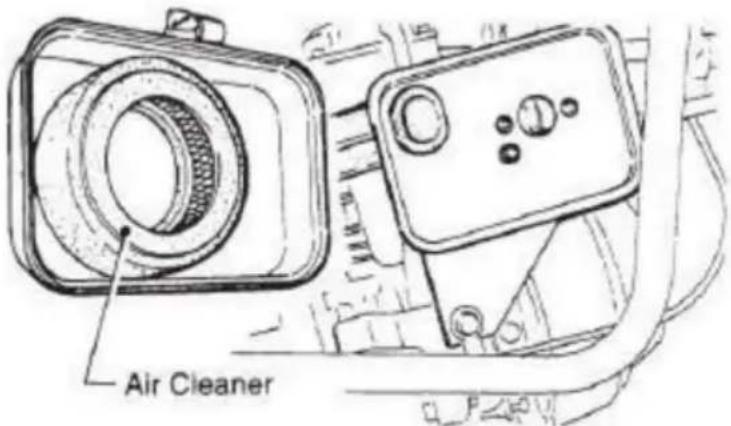

Jak konserwować filtr powietrza?

Wyczyść piankowy filtr w ciepłej wodzie z mydłem lub niepalnym rozpuszczalniku, następnie osusz i nasącz czystym olejem silnikowym. Wymień filtr papierowy, jeśli jest uszkodzony. Brudny filtr obniża wydajność.

Co zrobić, jeśli silnik nie uruchamia się?

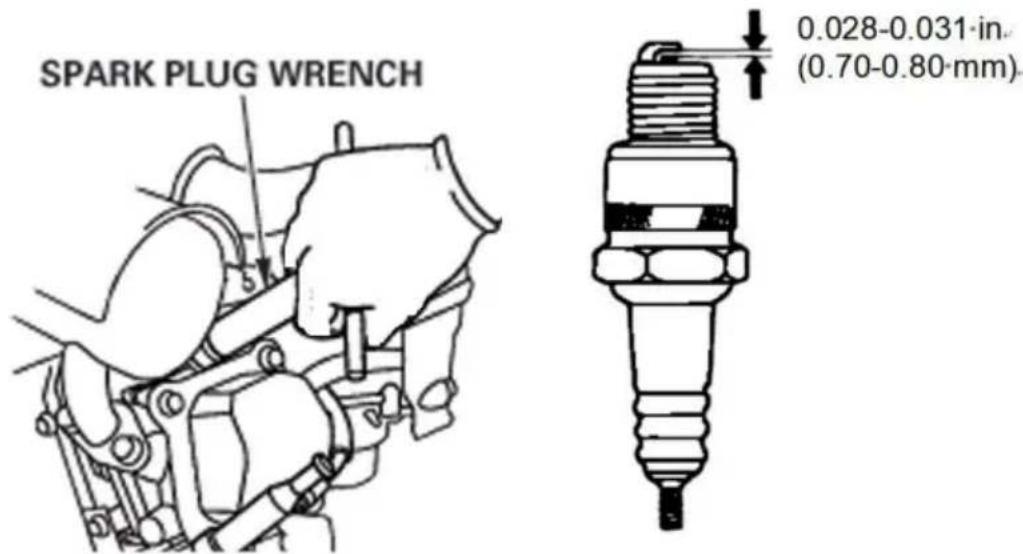

Sprawdź paliwo, przełącznik ON, ssanie, świecę zapłonową (szczelina 0,7-0,8 mm). Jeśli świeca jest mokra, osusz ją i spróbuj z otwartym ssaniem. Sprawdź instrukcję w poszukiwaniu innych możliwych przyczyn.

Jak transportować płytę wibracyjną?

Zatrzymaj silnik, zamknij zawór paliwa, opróżnij paliwo na długie trasy. Solidnie przymocuj maszynę w pojeździe, aby zapobiec ruchom.

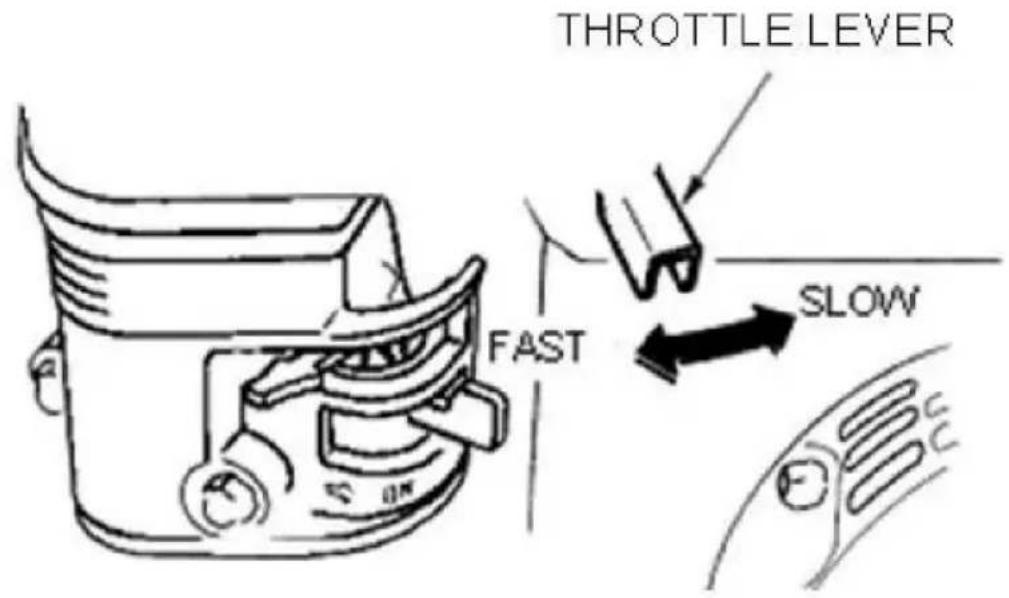

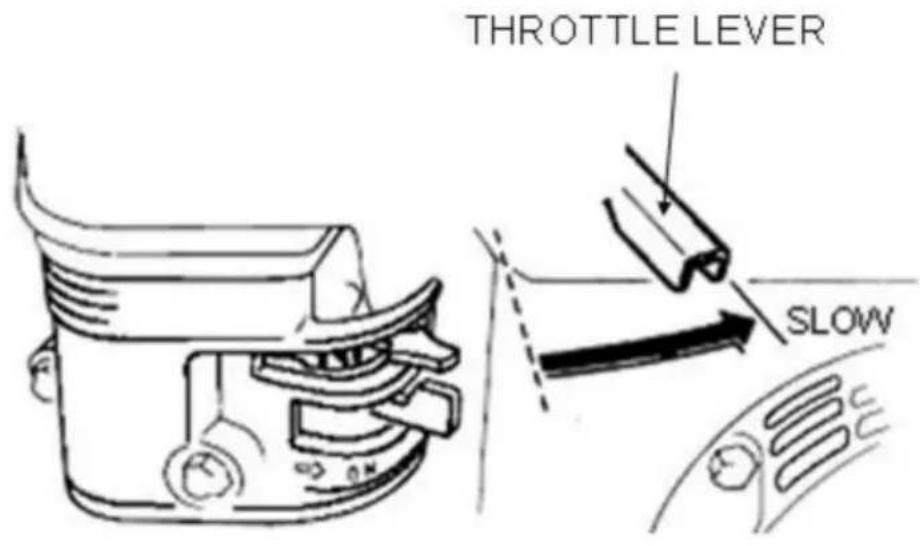

Jaka jest procedura normalnego zatrzymania?

Przesuń dźwignię gazu na biegu jałowym, pozwól pracować przez 3 minuty, aby ostygł, następnie ustaw przełącznik w pozycji OFF i zamknij zawór paliwa.

Gdzie znaleźć części zamienne i wsparcie techniczne?

Odwiedź www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancji. Części zamienne są wymienione w instrukcji z ich numerami.

INSTRUKCJA OBSŁUGI CNCJ-80K-1 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

UBIJAK PODNOŚNIKOWY

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zagęszczarka do podnośników

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje.

VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

SPIS TREŚCI

SPIS TREŚCI 2

Parametry produktu....3

4.5 ZATRZYMAJ SILNIK....19

.KONSERWACJA 20

II. ROZWIAZYWANIE PROBLEMÓW....22

6.1 ROZWIAZYWANIE PROBLEMÓW Z SILNIKIEM ......22

6.2 ROZWIĄZYWANIE PROBLEMÓW Z UBIJAKIEM ......24

II. LISTA CZĘŚCI ZAMIENNYCH ......24

7.1 ZESTAW CYLINDRA PROWADZĄCEGO I STOPKI....24

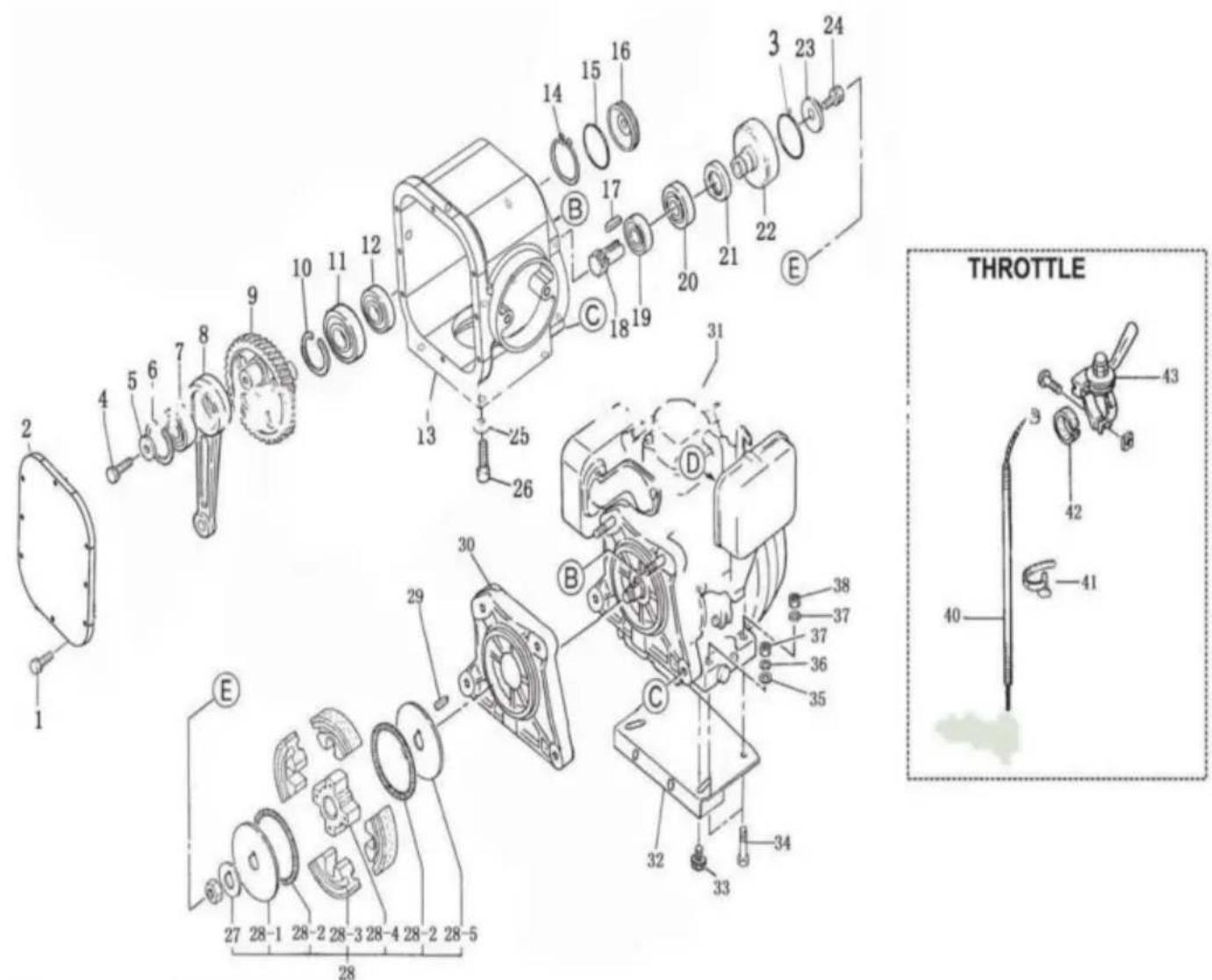

7.2 SKRZYNIA KORBOWA I ZESTAW SILNIKA 28

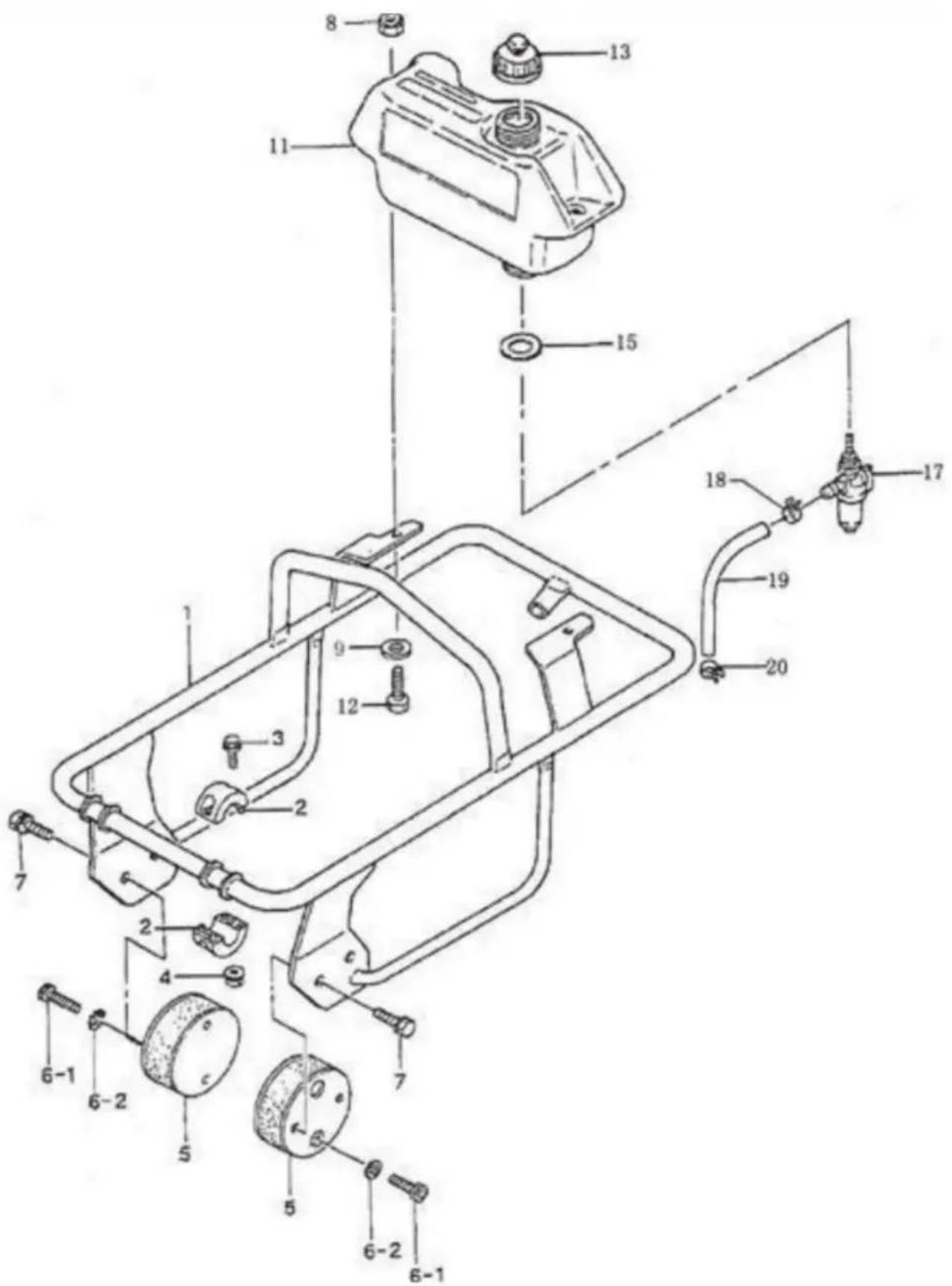

7.3 ZBIORNIK I UCHWYT ....30

Dziękujemy za wybór naszego sprzętu.

Zadbaliśmy o zaprojektowanie, wyprodukowanie i przetestowanie tego produktu.

W przypadku konieczności skorzystania z serwisu lub wymiany części, zapewniamy szybką i sprawną obsługę, dostępną w naszych oddziałach.

Ogólne instrukcje bezpieczeństwa dotyczące obsługi urządzeń elektrycznych. Nasze

Celem fabryki jest produkcja urządzeń energetycznych, które pomagają operatorowi w pracy bezpiecznie i wydajnie. Najważniejsze urządzenie zabezpieczające dla tego lub jakiegokolwiek narzędzia jest operator. Najlepszą ochroną przed

obrażeniami. Nie możemy tutaj uwzględnić wszystkich możliwych zagrożeń, ale staraliśmy się podkreślić niektóre ważne elementy, na które ludzie powinni zwracać uwagę i których powinni przestrzegać. Znaki ostrzegawcze, ostrzegawcze i ostrzegawcze umieszczone na sprzęcie i widoczne w miejscu pracy. Operatorzy powinni przeczytać i przestrzegać instrukcji bezpieczeństwa dołączonych do każdego produktu.

Dowiedz się, jak działa każda maszyna. Nawet jeśli wcześniej używałeś podobnych maszyn, dokładnie sprawdź każdą maszynę przed jej użyciem. Uzyskaj

„poczucie” go i poznaj jego możliwości, ograniczenia, potencjalne zagrożenia, sposób jego działania i jak się zatrzymuje. Nie mamy obowiązku, jeśli osoba nie działa zgodnie z instrukcją.

II. SYMBOLE BEZPIECZEŃSTWA I ALARMÓW

DLA TWOJEGO BEZPIECZEŃSTWA I BEZPIECZEŃSTWA INNYCH!

Należy zawsze przestrzegać środków ostrożności podczas

obsługi tego sprzętu. Niedoczytanie i niezrozumienie

komunikatów dotyczących bezpieczeństwa i instrukcji obsługi może

spowodować obrażenia u Ciebie lub innych.

Niniejsza instrukcja obsługi została opracowana w celu zapewnienia pełnych

instrukcji dotyczących bezpiecznej i efektywnej obsługi ubijarki.

Aby uzyskać informacje dotyczące bezpieczeństwa silnika, zapoznaj się z instrukcją producenta silnika.

działanie.

Przed użyciem ubijarki należy upewnić się, że osoba obsługująca ubijarkę ma:

Przeczytaj i zrozum wszystkie instrukcje zawarte w tym podręczniku.

2.1 SYMBOLE BEZPIECZEŃSTWA

Przedstawione poniżej trzy (3) komunikaty dotyczące bezpieczeństwa poinformują Cię o potencjalnych zagrożeniach.

Zagrożenia, które mogą zranić Ciebie lub innych. Trzy komunikaty bezpieczeństwa

konkretnie odnoszą się do poziomu narażenia operatora i są

poprzedzone jednym z trzech słów: NIEBEZPIECZEŃSTWO, OSTRZEŻENIE i UWAGA.

NIEBEZPIECZEŃSTWO

Zostaniesz ZABITY lub poważnie ranny, jeśli nie będziesz przestrzegać tych zasad.

OSTRZEŻENIE

MOŻESZ ZOSTAĆ ZABITY LUB DOZNAĆ POWAŻNYCH OBRAŻEŃ, JEŚLI NIE BĘDZIESZ przestrzegać tych wskazówek.

UWAGA

MOŻESZ DOZNAĆ OBRAŻEŃ, JEŚLI NIE zastosujesz się do tych wskazówek.

2.2 SYMBOLE ZAGROŻEŃ

Potencjalne zagrożenia związane z eksploatacją ubijarki

należy powoływać się na symbole zagrożenia pojawiające się w niniejszym podręczniku, a także w powiązaniu z symbolami ostrzegawczymi dotyczącymi komunikatów bezpieczeństwa.

OSTRZEŻENIE

Zabójcze zagrożenia związane z gazami spalinowymi

Spaliny silnika zawierają trujący tlenek węgla.

Ten gaz jest bezbarwny i bezwonny, i może

spowodować śmierć w przypadku wdychania. NIGDY nie używaj tego sprzętu w obszarze zamkniętym lub w konstrukcji, która nie

zapewnia odpowiedniego, swobodnego przepływu powietrza.

OSTRZEŻENIE

Zagrożenia związane z paliwem wybuchowym

Benzyna jest niezwykle łatwopalna, a jej opary mogą

spowodować wybuch w przypadku zapłonu. NIE uruchamiaj silnika

w pobliżu rozlanego paliwa lub łatwopalnych płynów. NIE WOLNO uzupełniać paliwa

w zbiorniku, gdy silnik pracuje lub jest gorący. NIE przepelniać

zbiornika, ponieważ rozlane paliwo może się zapalić w przypadku kontaktu

z gorącymi częściami silnika lub iskrami z układu zapłonowego.

Przechowuj paliwo w zatwierdzonych pojemnikach, w dobrze wentylowanych pomieszczeniach.

i trzymaj się z dala od iskier i płomieni.

Zagrożenia poparzeniami

Elementy silnika mogą generować ekstremalne ciepło.

aby uniknąć oparzeń, NIE dotykaj tych miejsc podczas

silnik pracuje lub jest bezpośrednio po operacjach. Nigdy

uruchamiać silnik z osłonami termicznymi lub zabezpieczeniami termicznymi

USUNIĘTE.

OSTRZEŻENIE

Zagrożenia układu oddechowego

Zawsze noś zatwierdzoną ochronę dróg oddechowych podczas

wymagany.

CAUTIONZagrożenia związane z obracającymi się częściamiNIGDY nie używaj sprzętu z osłonami lub osłonamiusunięte. Trzymaj palce, dłonie, włosy i ubrania z dalaod wszystkich ruchomych części, aby zapobiec obrażeniom.
CAUTIONNiebezpieczeństwa przypadkowego uruchomieniaZAWSZE ustawiaj przełącznik WŁ./WYŁ. w pozycji WYŁ.gdy ubijak nie jest używany.
CAUTIONZagrożenia dla oczu i słuchuZAWSZE noś zatwierdzone środki ochrony wzroku i słuchu.
CAUTIONZagrożenia uszkodzenia sprzętuW tym tekście zamieszczamy również inne ważne wiadomości.instrukcja, która pomoże zapobiec uszkodzeniu wieży oświetleniowej i innychnieruchomości lub otaczającego środowiska.

NIEBEZPIECZEŃSTWO Niebezpieczeństwo związane z tankowaniem

NIEBEZPIECZEŃSTWO Przeczytaj tę instrukcję

Nieprzestrzeganie instrukcji zawartych w niniejszej instrukcji może spowodować poważne obrażenia lub nawet śmierć! Sprzęt ten ma być obsługiwany przez przeszkolonych i wykwalifikowanych tylko dla personelu! Ten sprzęt jest przeznaczony wyłącznie do użytku przemysłowego.

2.3 OGÓLNE BEZPIECZEŃSTWO

NIE WOLNO obsługiwać ani serwisować tego sprzętu przed zapoznaniem się z całością niniejszej instrukcji.

Osoby poniżej 18 roku życia nie powinny obsługiwać tego sprzętu.

NIGDY nie używaj tego sprzętu bez odpowiedniej odzieży ochronnej, okularów nietłukących, butów ze stalowymi noskami i innych środków ochronnych.

wymagane przez pracę.

NIGDY nie obsługuj tego urządzenia, jeśli nie czujesz się dobrze z powodu zmęczenia, choroby lub zażywania leków.

NIGDY nie obsługuj urządzenia będąc pod wpływem narkotyków lub alkoholu.

ZAWSZE noś odpowiednią ochronę dróg oddechowych (maskę), słuchu i oczu

sprzętu podczas obsługi ubijarki.

W razie konieczności należy wymienić tabliczkę znamionową, naklejki dotyczące obsługi i bezpieczeństwa.

gdy stają się trudne do odczytania.

Producent nie ponosi odpowiedzialności za żadne wypadki spowodowane:

modyfikacje sprzętu.

NIGDY nie używaj akcesoriów ani dodatków, które nie są zalecane

ten sprzęt.

Może to spowodować uszkodzenie sprzętu i/lub obrażenia użytkownika.

NIGDY nie dotykaj gorącego kolektora wydechowego, tłumika ani cylindra. Pozostaw te części do ostygnięcia przed

serwisowaniem silnika lub ubijaka.

Wysokie temperatury – Przed dodaniem paliwa lub oleju silnik powinien ostygnąć.

wykonywaniem funkcji serwisowych i konserwacyjnych. Kontakt z gorącym

Składniki te mogą spowodować poważne oparzenia.

Część silnikowa tego ubijaka wymaga odpowiedniego, swobodnego przepływu

chłodzącego powietrza.

NIGDY

nie używaj ubijarki w zamkniętych lub wąskich przestrzeniach, w których przepływ powietrza jest ograniczony.

Może to spowodować poważne uszkodzenie ubijaka lub silnika i może spowodować obrażenia u ludzi.

Pamiętaj, że silnik ubijaka wydziela ŚMIERTELNY tlenek węgla.

Zawsze tankuj w dobrze wentylowanym miejscu, z dala od iskier i otwartych płomieni.

ZAWSZE zachowuj szczególną ostrożność podczas pracy z łatwopalnymi cieczami. Podczas tankowania zatrzymaj silnik i pozwól mu ostygnąć.

NIGDY nie używaj ubijarki w atmosferze wybuchowej lub w jej pobliżu.

materiały palne. Może dojść do wybuchu lub pożaru, powodując poważne obrażenia ciała, a nawet śmierć.

NIE pal wokół lub w pobliżu maszyny. Może to spowodować pożar lub wybuch z powodu oparów paliwa lub rozlania paliwa na gorący silnik.

Uzupełnianie paliwa przez otwór filtra jest niebezpieczne, ponieważ może spowodować rozlanie paliwa.

Zatrzymaj silnik, jeśli pozostawiasz ubijak bez nadzoru.

Utrzymuj ten sprzęt w stanie zapewniającym bezpieczną eksploatację przez cały czas.

ZAWSZE zatrzymaj silnik przed serwisowaniem, uzupełnianiem paliwa i oleju.

NIGDY nie uruchamiaj silnika bez filtra powietrza. Może to spowodować poważne uszkodzenie silnika.

ZAWSZE należy często serwisować filtr powietrza, aby zapobiec usterkom gaźnika.

ZAWSZE przed uruchomieniem maszyny sprawdź, czy gwinty lub śruby nie są poluzowane.

ZAWSZE upewnij się, że operator jest zaznajomiony z odpowiednimi środkami ostrożności i technik operacyjnych przed użyciem ubijaka.

ZAWSZE przechowuj sprzęt prawidłowo, gdy nie jest używany. Sprzęt

należy przechowywać w czystym i suchym miejscu, niedostępnym dla dzieci.

NIE WOLNO obsługiwać tego sprzętu, jeżeli wszystkie osłony i urządzenia zabezpieczające nie są sprawne. przymocowane i na miejscu.

Należy zachować OSTROŻNOŚĆ podczas serwisowania tego sprzętu.

Trzymaj z dala od sprzętu osoby niedoświadczone i nieupoważnione. w każdym czasie.

Nieautoryzowane modyfikacje sprzętu spowodują utratę wszelkich gwarancji.

NIGDY nie wylewaj ani nie spryskuj silnika wodą.

Przed uruchomieniem silnika sprawdź jego przełącznik ON/OFF. Celem tego jest:

Przełącznik służy do wyłączania silnika ubijaka.

W przypadku pytań technicznych dotyczących silnika zapoznaj się z instrukcją obsługi silnika lub informacją

zalecaną dla sprzętu.

2.4 TRANSPORT

ZAWSZE wyłączaj silnik przed transportem.

Dokładnie dokręć korek wlewu paliwa i zamknij zawór paliwa, aby zapobiec wylewaniu się paliwa.

Spuść paliwo, gdy transportujesz ubijak na duże odległości lub po złych drogach.

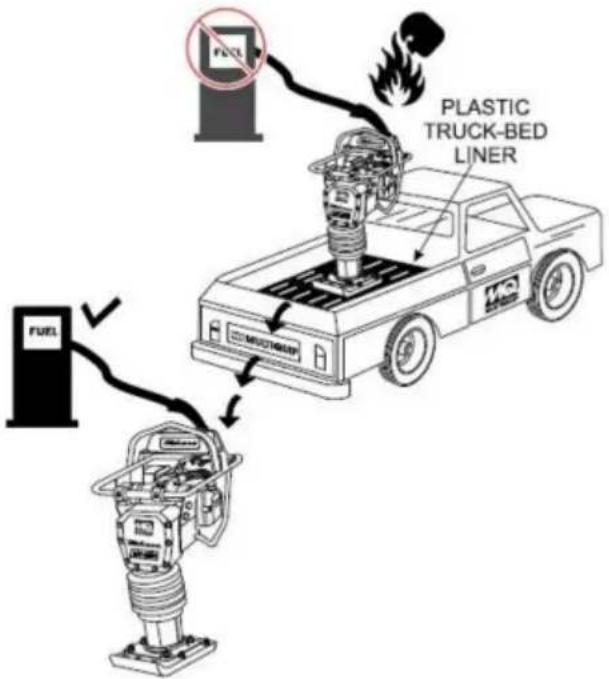

Umieszczając ubijak w skrzyni ładunkowej samochodu ciężarowego w celu transportu, zawsze należy go przymocować.

2.5 KONSERWACJA

NIGDY nie smaruj podzespołów i nie podejmuj prób serwisowania pracującego ubijaka.

Zawsze pozwól ubijakowi na odpowiednią ilość czasu na ostygnięcie przed

serwisowaniem.

Utrzymuj ubijarkę w dobrym stanie technicznym.

W przypadku uszkodzenia ubijaka należy niezwłocznie dokonać naprawy i zawsze wymieniać uszkodzone części.

Utylizuj niebezpieczne odpady prawidłowo. Przykłady potencjalnie niebezpiecznych odpadów to zużyty olej silnikowy, paliwo i filtry paliwowe.

NIE UŻYWAJ pojemników drewnianych lub plastikowych do utylizacji odpadów niebezpiecznych.

2.6 SYTUACJE AWARYJNE

ZAWSZE sprawdź, gdzie znajduje się najbliższa gaśnica i apteczka pierwszej pomocy.

W nagłych wypadkach zawsze wiedz, gdzie znajduje się najbliższy telefon lub miej pod ręką telefon na miejscu pracy.

Poznaj również numery telefonów najbliższej karetki pogotowia, lekarza i straży pożarnej. To

informacje te będą nieocenione w nagłych wypadkach.

Ubijak jest potężnym narzędziem zagęszczającym, zdolnym do wywierania ogromnej siły w kolejnych uderzeniach w powierzchnię gleby. Jego zastosowania obejmują zagęszczanie gleby pod drogi, nasypy i zbiorniki, a także zasypywanie gazociągów, wodociągów i prace związane z instalacją kabli.

Ruch okrężny jest przekształcany w celu wytworzenia siły uderzenia. Ubijak wytwarza potężną siłę zagęszczającą u podstawy ubijaka. Aby utrzymać optymalną wydajność, niezbędna jest prawidłowa obsługa i serwis.

3.2 BUDOWA

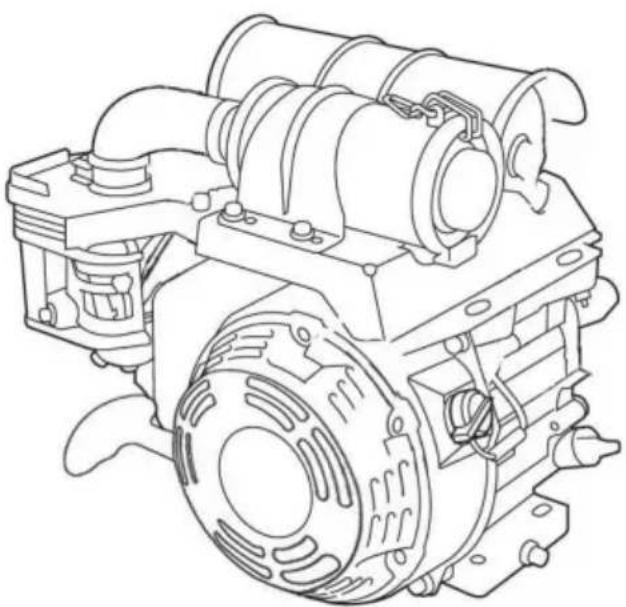

Ubijak wyposażony jest w chłodzony powietrzem, czterosuwowy silnik benzynowy.

Przeniesienie mocy następuje poprzez zwiększenie prędkości obrotowej silnika w celu załączenia sprzęgła odśrodkowego.

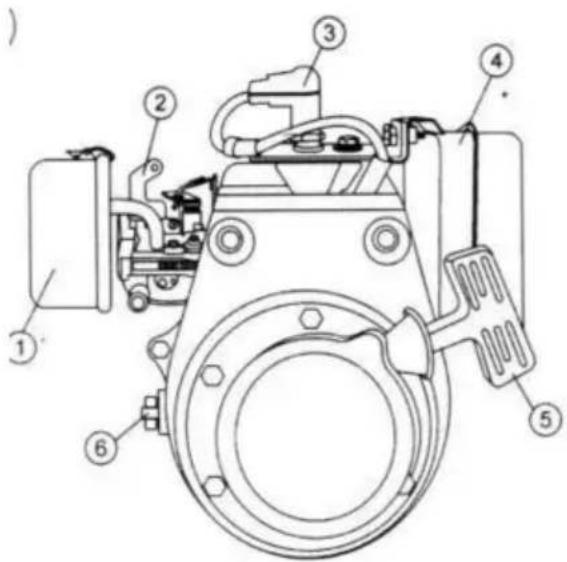

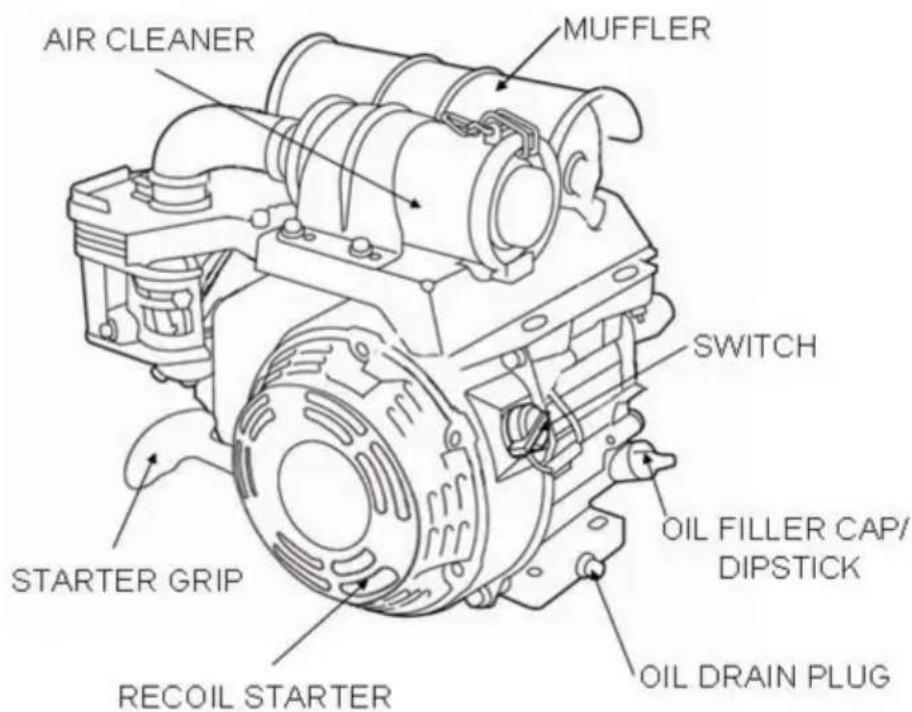

3.3 STEROWANIE

Przed uruchomieniem ubijaka należy zapoznać się z funkcją elementów sterujących i zrozumieć ich działanie.

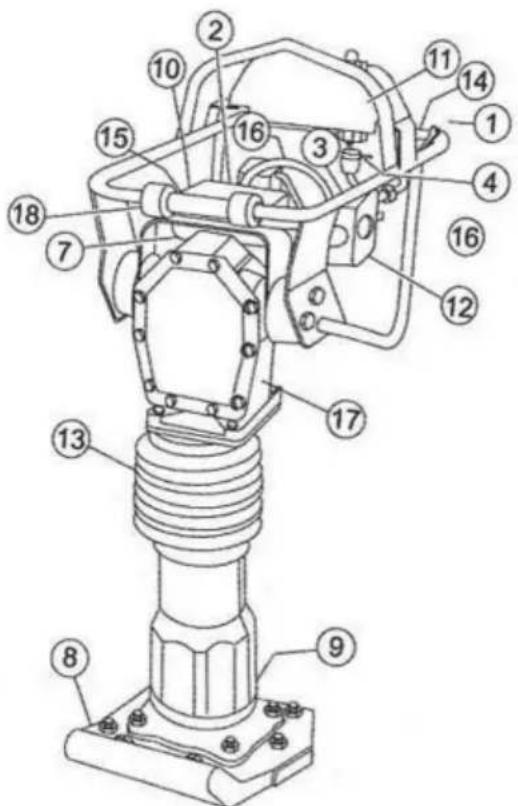

1 przedstawia lokalizację elementów sterujących i podzespołów do ubijania ramki.

Funkcja każdego elementu sterującego opisana jest poniżej:

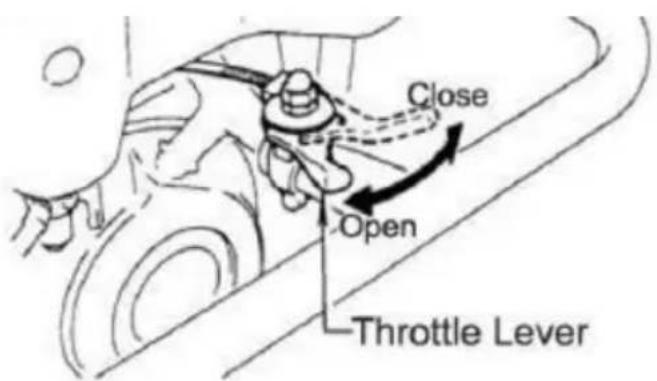

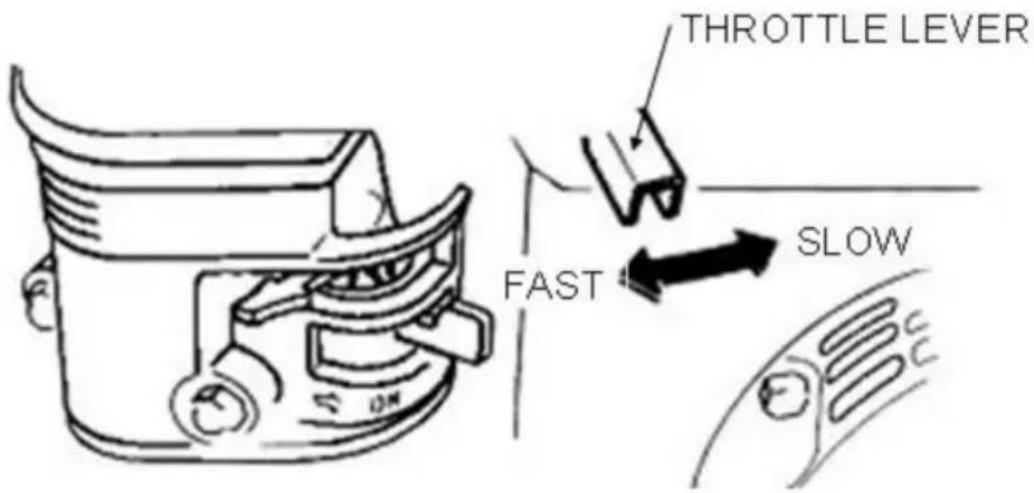

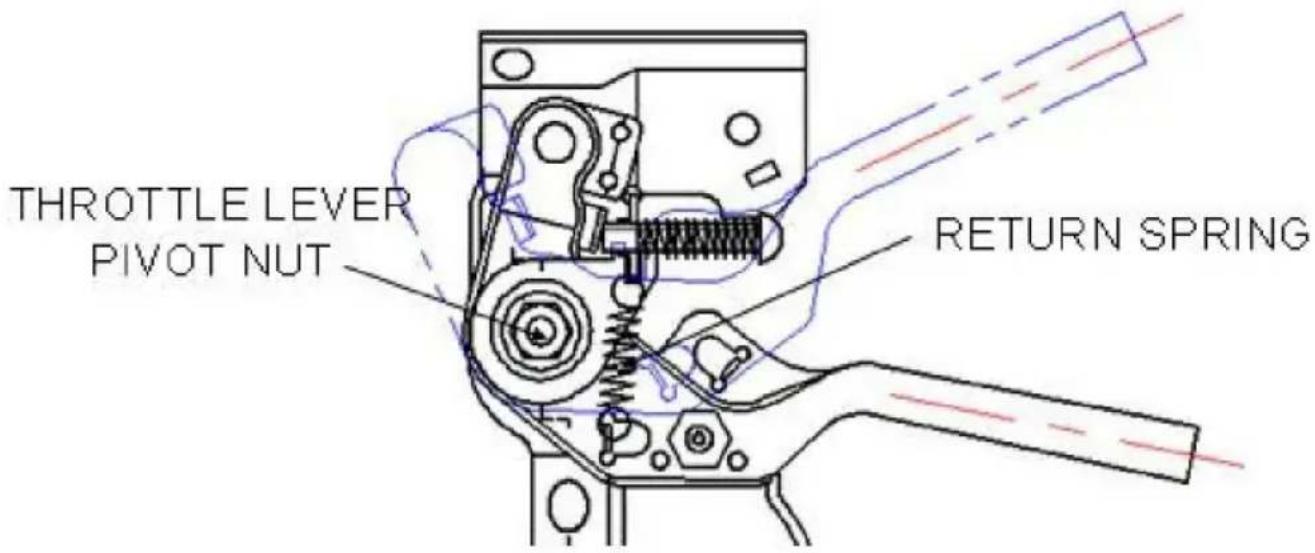

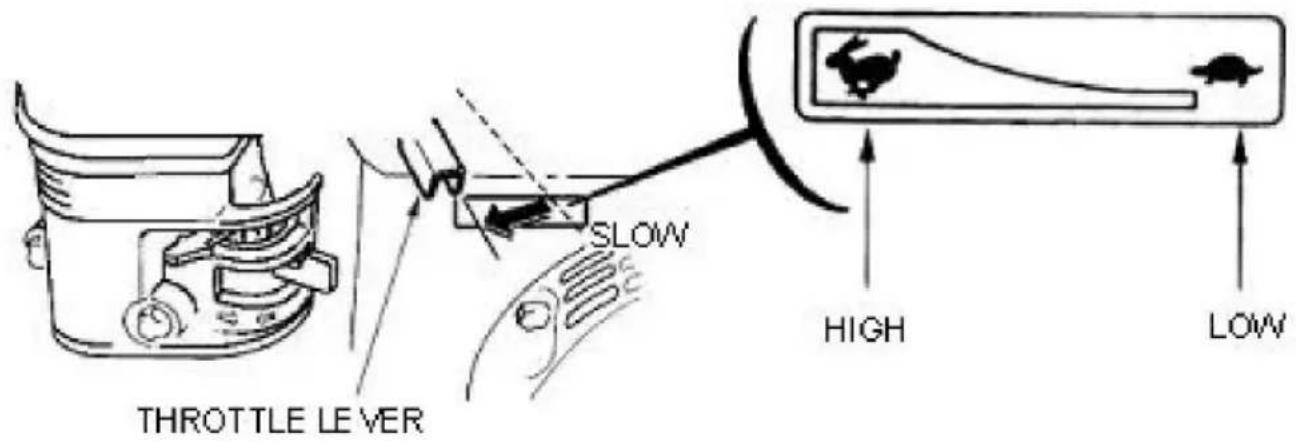

1. Dźwignia przepustnicy – kontroluje prędkość obrotową silnika i działanie ubijające ramki.

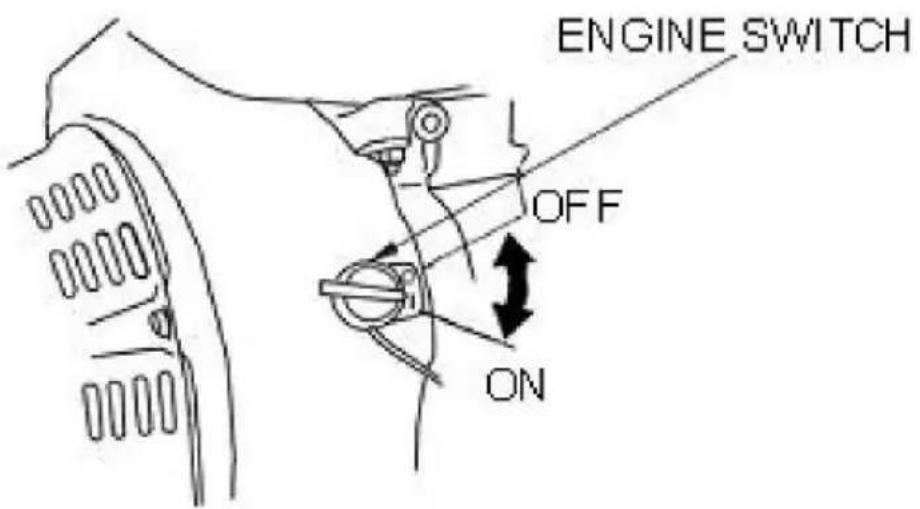

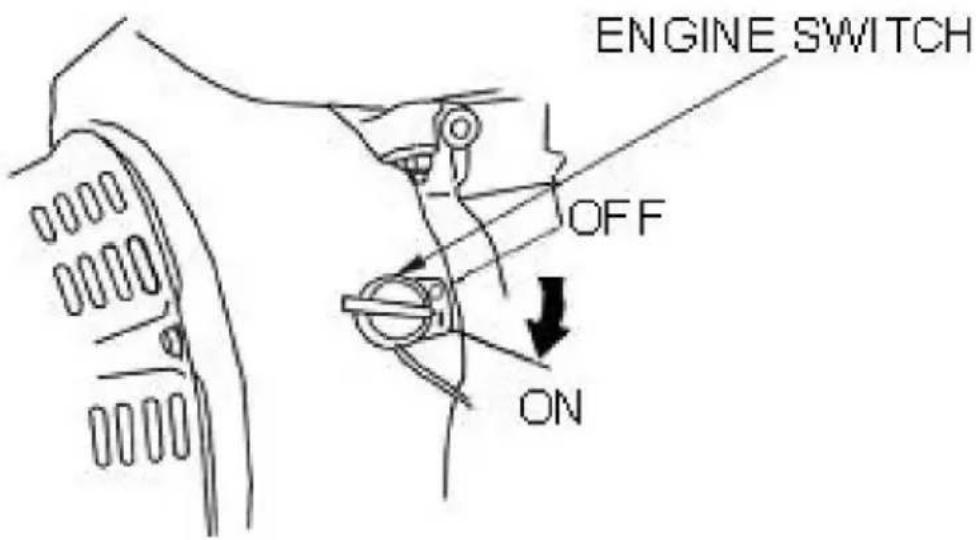

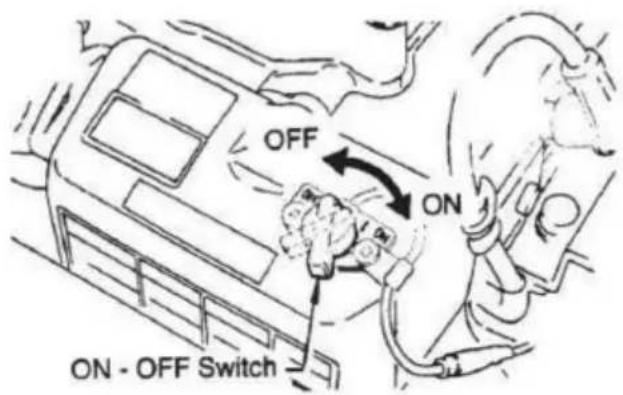

2. Wyłącznik silnika - steruje uruchamianiem i zatrzymywaniem silnika.

Podczas uruchamiania silnika przełącznik musi być w pozycji „ON”.

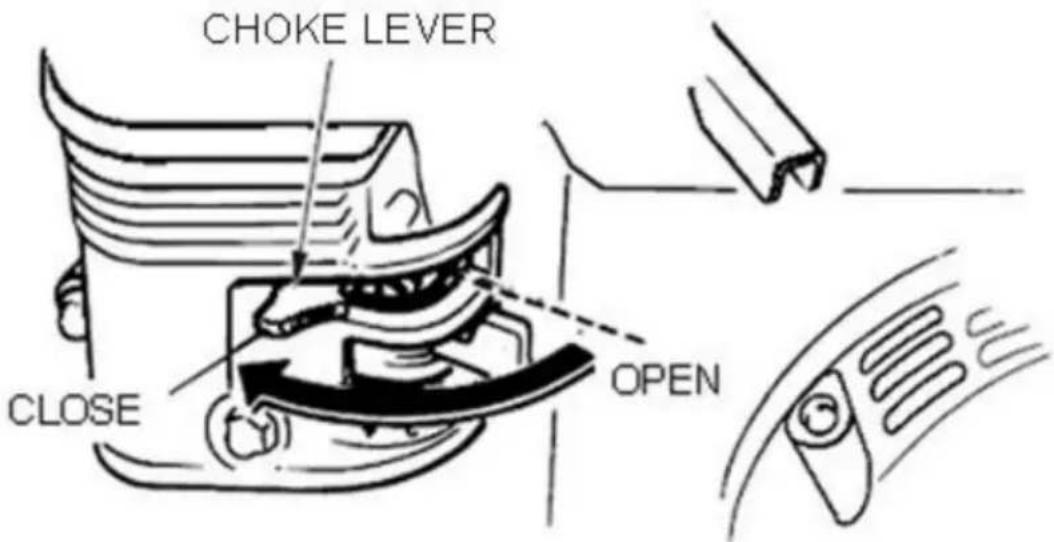

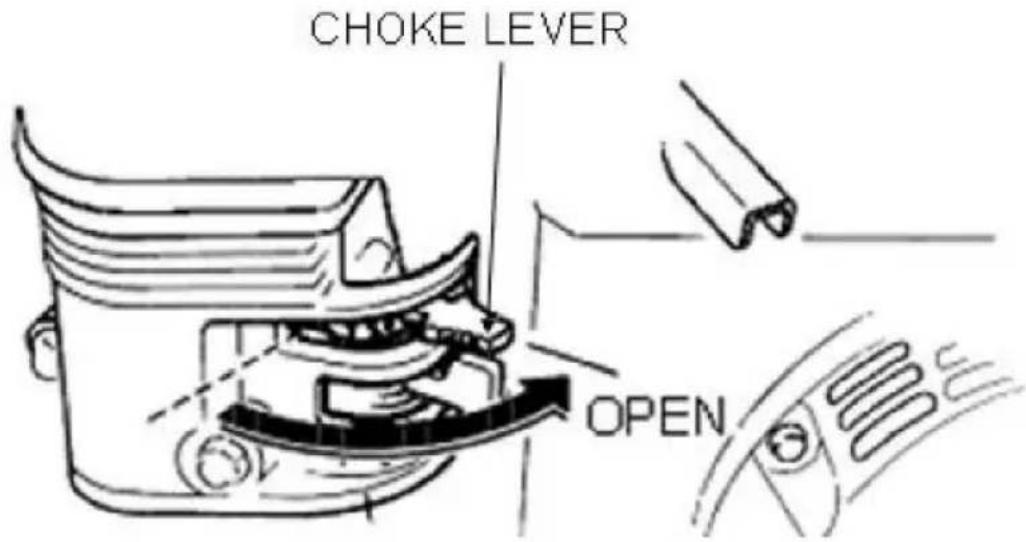

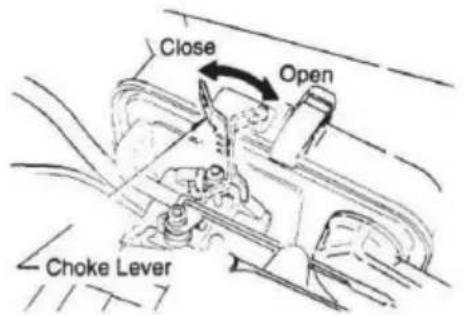

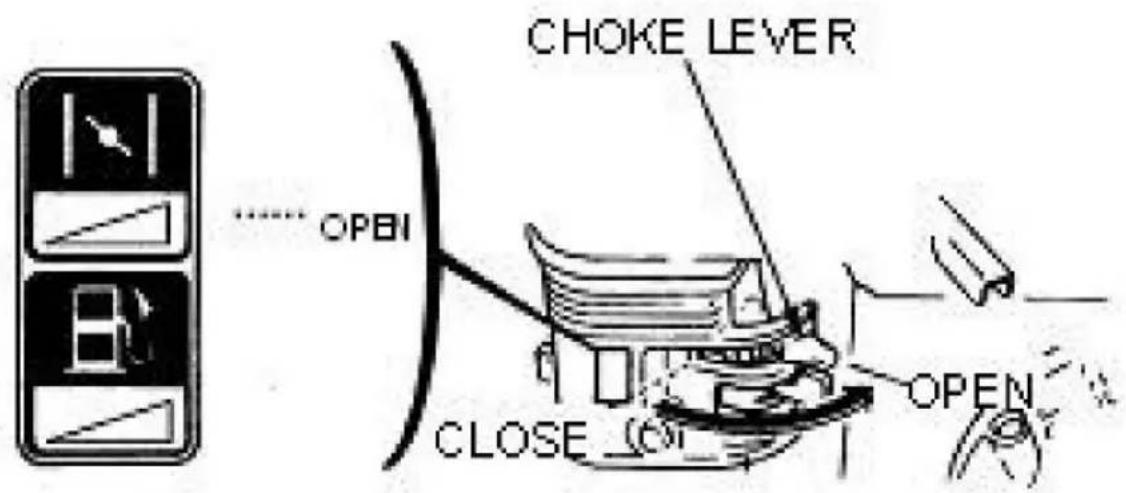

1. Dźwignia ssania – używana podczas uruchamiania silnika. Zwykle używana w zimnych warunkach pogodowych. W zimne dni przekręć dźwignię ssania do pozycji całkowicie zamkniętej, w cieplejszych warunkach ustaw dźwignię ssania w połowie lub całkowicie otwartą.

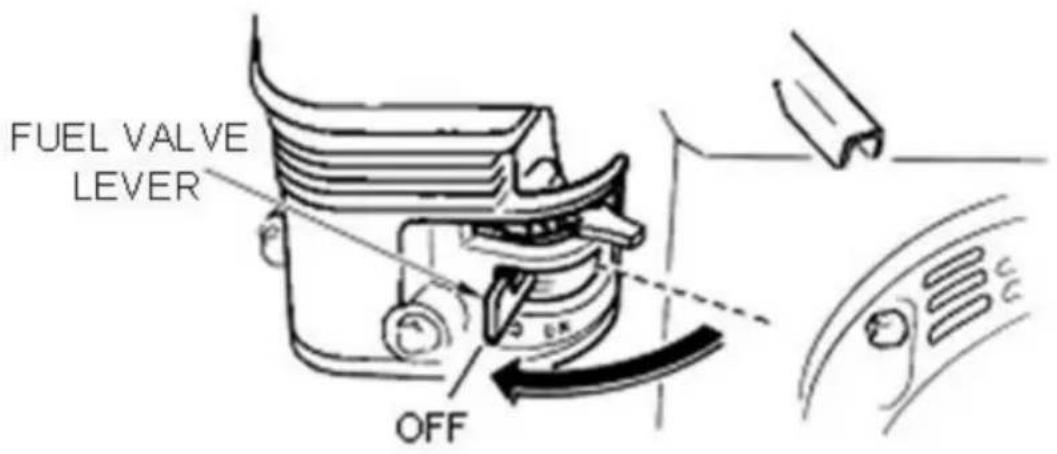

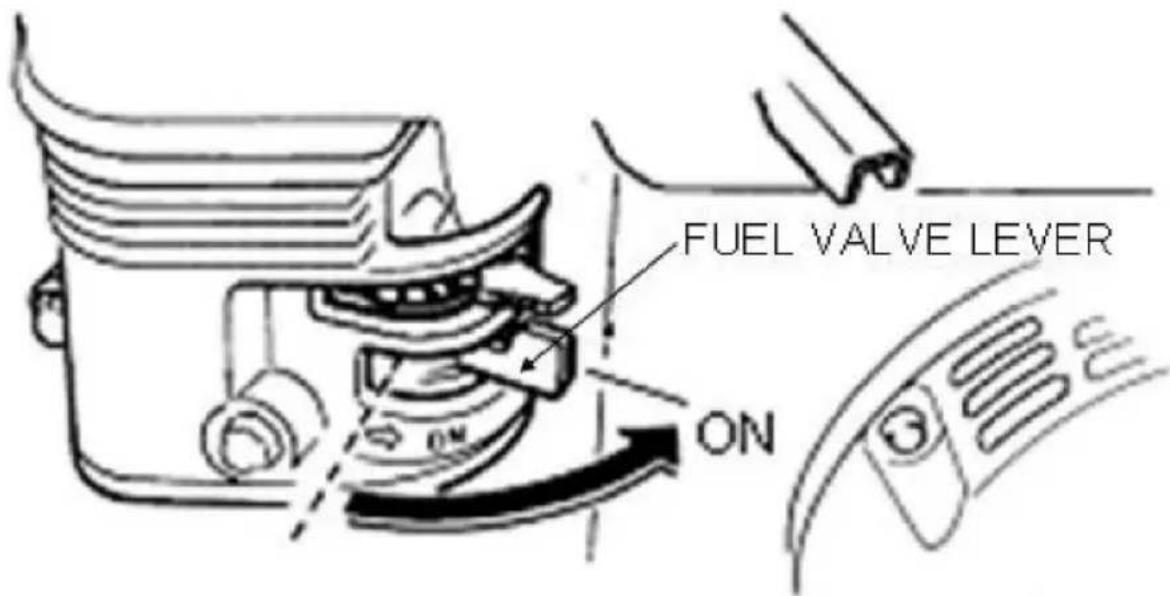

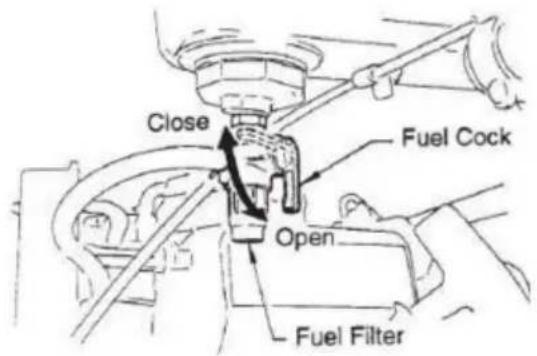

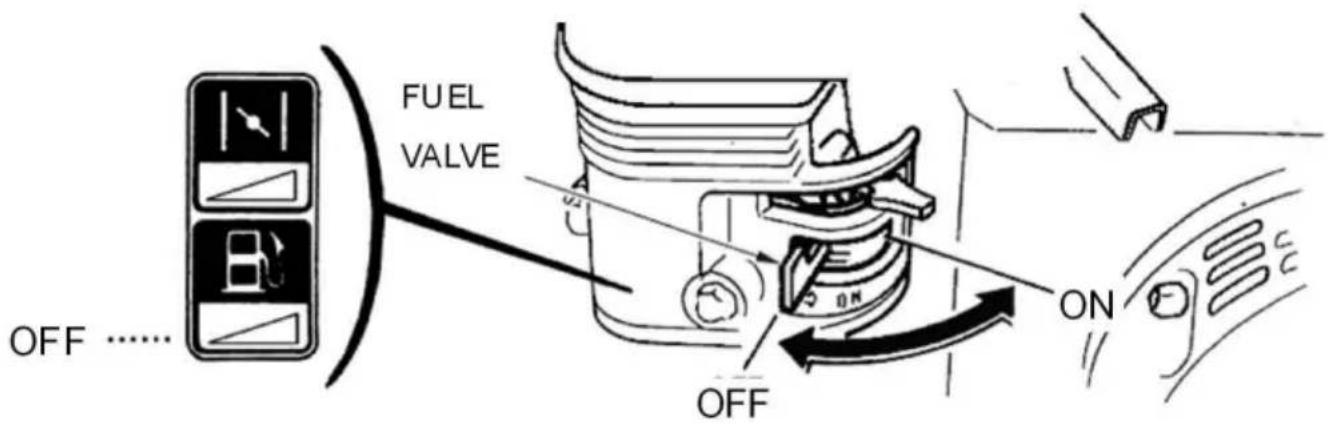

2. Zawór odcinający paliwo - dostarcza paliwo ze zbiornika paliwa do silnika.

Aby rozpocząć przepływ paliwa, przesuń zawór odcinający paliwo w dół.

1. Wstępny środek czyszczący – wstępnie czyści (pierwszy etap) brud i inne zanieczyszczenia, zapobiegając ich przedostawaniu się do silnika.
2. Stopa - laminowane drewno z hartowaną płytą stalową dla lepszej amortyzacji wchłanianie.
3. Wskaźnik poziomu oleju – wskazuje poziom oleju w zbiorniku kąpieli olejowej.
4. Rączka rozrusznika – używana podczas uruchamiania silnika. Pociągnij za rozrusznik szybko i gwałtownie, a następnie umieść uchwyt rozrusznika w obudowie rozrusznika przed zwalnianiem.
5. Zbiornik paliwa/korek – Poliestrowy zbiornik paliwa zapobiega rdzewieniu i korozji, należy usunąć korek do wlewania benzyny.
6. Filtr powietrza silnika – zapobiega przedostawaniu się brudu (drugi etap) i innych zanieczyszczeń do silnika.
7. Miech - Zbiornik do kąpieli olejowej.
8. Uchwyt – Aby obsługiwać ubijak, należy mocno chwycić uchwyt z obu stron.

jednostronny.

1. Tłumik - stosowany w celu redukcji hałasu i emisji.
2. Świeca zapłonowa – zapewnia iskrę do układu zapłonowego, należy ją wymienić po wymianie silnika. Zalecany przez producenta typ świecy zapłonowej.

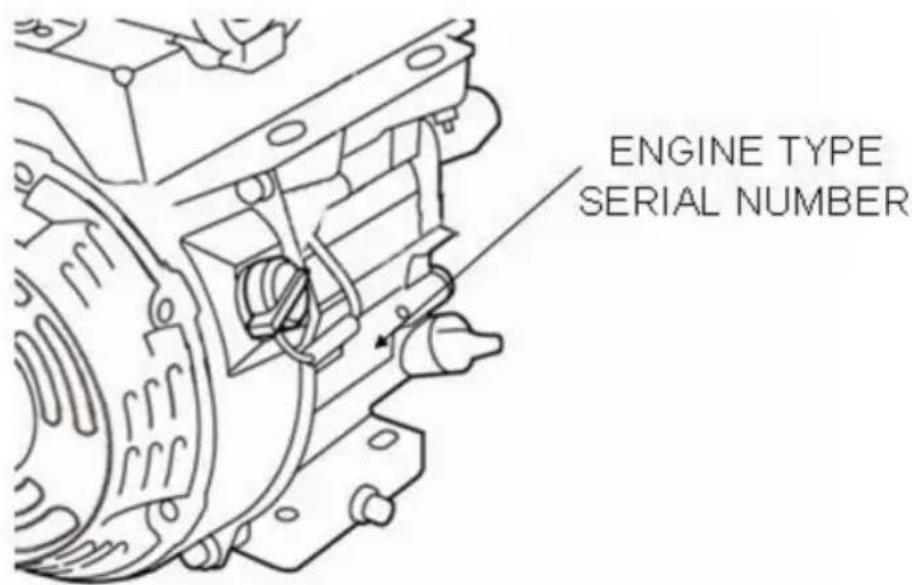

3. Tabliczka znamionowa – wyświetla informacje dotyczące ubijaka. 3.4 SILNIK PODSTAWOWY

Należy sprawdzić, czy silnik (rys. 1A) jest prawidłowo smarowany i napełniony olejem.

paliwa przed rozpoczęciem pracy. Instrukcje znajdują się w Instrukcji obsługi silnika.

1. Wtórny filtr powietrza - zapobiega przedostawaniu się brudu i innych zanieczyszczeń do układu paliwowego. Aby uzyskać dostęp do filtra, należy zdjąć nakrętkę skrzydełkową na górze obudowy filtra powietrza.
2. Dźwignia ssania – używana podczas uruchamiania silnika. Zwykle używana w zimnych warunkach pogodowych. W zimne dni przekręć dźwignię ssania do pozycji całkowicie zamkniętej, w cieplejszych warunkach ustawić dźwignię ssania w połowie lub całkowicie otwartą.
3. Świeca zapłonowa – zapewnia iskrę do układu zapłonowego. Ustaw szczelinę świecy zapłonowej do 0,6–0,7 mm (0,024–0,028 cala). Świecę zapłonową należy czyścić raz w tygodniu.
4. Tłumik - stosowany w celu redukcji hałasu i emisji.

OSTRZEŻENIE

Elementy silnika mogą generować ekstremalne ciepło. Aby zapobiec poparzeniom, ZROBIĆ to.

NIE dotykaj tych obszarów, gdy silnik pracuje lub bezpośrednio po jego uruchomieniu.

eksploatacji. NIGDY nie uruchamiaj silnika ze zdjętym tłumikiem.

1. Rozrusznik ręczny (linka pociągowa) - metoda rozruchu ręcznego. Pociągnij za uchwyt rozrusznika aż poczujesz opór, a następnie pociągnij energicznie i płynnie.
2. Przełącznik włączania/wyłączania silnika - steruje uruchamianiem i zatrzymywaniem silnika. Przełącznik musi być w pozycji „ON” podczas uruchamiania silnika.

Używanie silnika bez filtra powietrza, z uszkodzonym filtrem powietrza lub filtrem wymagającym wymiany spowoduje przedostanie się brudu do silnika, co spowoduje szybkie zużycie silnika.

OBSŁUGA

Niniejsza sekcja ma

na celu pomóc operatorowi w początkowym uruchomieniu ubijarki.

Przed przystąpieniem do obsługi ubijarki należy bardzo uważnie przeczytać tę sekcję.

NIE UŻYWAJ ubijarki, dopóki nie zrozumiesz dokładnie tej sekcji.

OSTRZEŻENIE

Przeczytaj instrukcję

Niezrozumienie działania ubijaka może spowodować poważne uszkodzenie kielni lub obrażenia ciała 4.1

SPRAWDŹ KĄPIEL OLEJOWĄ CYLINDRA SPRĘŻYNY Ta jednostka

wykorzystuje system smarowania w kąpieli olejowej. Wykonaj

następujące czynności: 1. Sprawdź poziom oleju przez okienko kontrolne poziomu oleju (Rysunek 2)

z tyłu stopy ubijaka.

Rys. 2

1. Jeśli olej nie jest widoczny, należy dodać Mobil ISO VG46 lub inny olej o tej samej klasie do otworu wlewu oleju (rys. 2). Kąpiel zawiera około 1000 d..

UWAGA

Poziom oleju powinien utrzymywać się mniej więcej w połowie wysokości wziernika.

4.2 SPRAWDŹ SILNIK

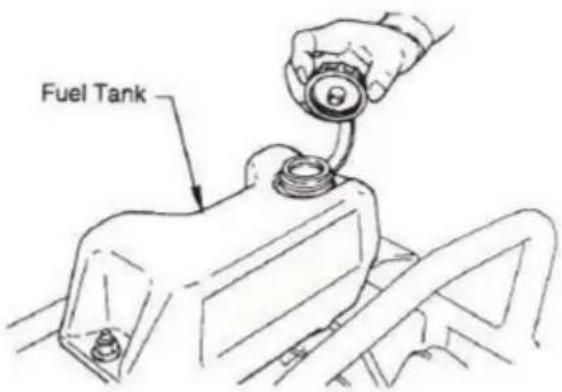

1. Napełnij zbiornik paliwa (rys. 3) benzyną bezołowiową. Jednocześnie sprawdź olej silnikowy i wyrób sobie nawyk częstego jego uzupełniania.

1. Niski poziom oleju może spowodować zatarcie silnika z powodu wysokiego poziomu oleju. zużycie w trakcie eksploatacji.

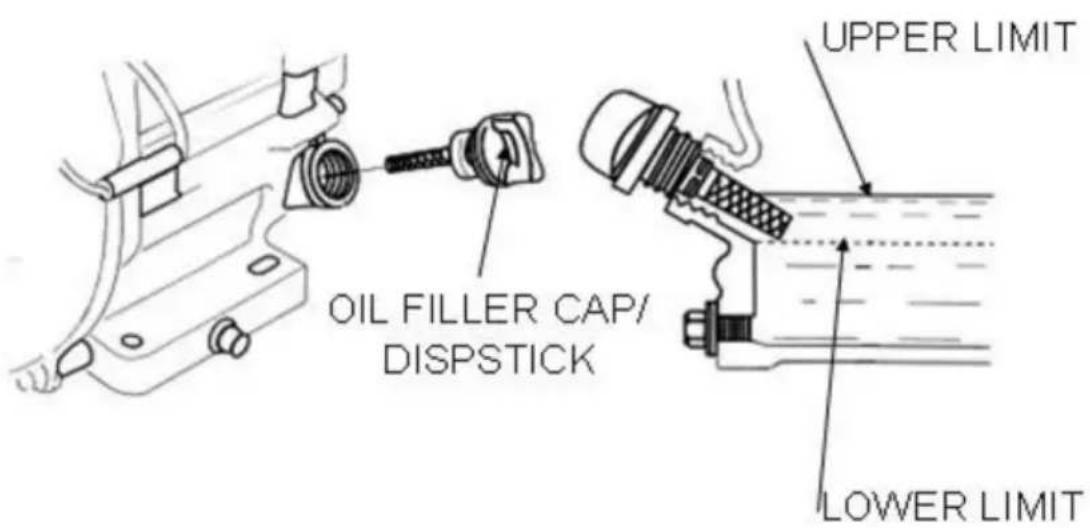

2. Sprawdź poziom oleju silnikowego (rys. 4). Jeżeli poziom oleju silnikowego jest niski, należy uzupełnić. Użyj właściwego oleju silnikowego, jak zasugerowano w tabeli poniżej.

Pora roku lub temperatura	Gatunek oleju silnikowego(wyższa niż klasa MS)
Wiosna, lato czy jesień+ 120° F do +15° F	SAE30
Zima+ 40° F do +15° F	SAE30
Poniżej +15° F	SAE 10w-30

4.3 KONTROLA

1. Sprawdź wszystkie nakrętki, śruby i elementy mocujące pod kątem dokręcenia. W razie potrzeby dokręć.
2. Wyczyść rozrusznik i podstawę stopy z brudu. Wytrzyj całą

Przed uruchomieniem należy wyczyścić urządzenie.

1. Wymień wszystkie brakujące lub uszkodzone naklejki ostrzegawcze.
2. Dostosuj wysokość uchwytu. Dostosuj uchwyt, poluzowując nakrętki i przesuwając uchwyt, aby dopasować do działania. Dokręć nakrętki.

4.4

URUCHAMIANIE 1. Otwórz zawór odcinający paliwo, przesuwając dźwignię zaworu paliwa do pozycji OTWARTE (rys. 5), a następnie ustaw przełącznik rozruchu/zatrzymania silnika (rys. 5) w pozycji START.

1. Ustaw przełącznik ON/OFF silnika (rys. 6) w pozycji ON (start)

Rys. 6

1. Zamknij dźwignię ssania (rys. 7) i przesuń dźwignię przepustnicy do pozycji całkowicie otwartej. Obrócenie dźwigni ssania o 90 stopni zgodnie z ruchem wskazówek zegara zamyka ssanie. W zimne dni uruchamiaj urządzenie z całkowicie zamkniętym ssaniem. W ciepłe dni lub gdy silnik jest ciepły, urządzenie można uruchomić z ssaniem w połowie lub całkowicie otwartym.

1. Chwyć uchwyt rozrusznika ręcznego (rys. 8) i pociągnij go, aż poczujesz lekki opór. Następnie pociągnij gwałtownie i szybko. Wróć uchwytem rozrusznika do skrzynki startowej przed zwolnieniem.

Rys. 8

1. Jeżeli silnik nie uruchomi się, przesuń dźwignię ssania (rys. 7) do pozycji półotwartej, aby zapobiec zalaniu.
2. Powtórz kroki od 1 do 4.
3. Jeżeli silnik nie uruchomi się po kilku próbach, sprawdź świecę zapłonową pod kątem nadmiaru paliwa.

W razie potrzeby wyczyść i wymień świecę zapłonową.

1. Aby rozpocząć działanie ubijaka, przesuń dźwignię przepustnicy (rys. 9).

szybko z pozycji BEZCZYNNEJ (zamkniętej) do pozycji CAŁKOWICIE OTWARTEJ. NIE przesuwaj

Dźwignię przepustnicy należy naciskać powoli, ponieważ może to spowodować uszkodzenie sprzęgła lub sprężyny. Należy pamiętać, że w przypadku dźwigni przepustnicy NOWEGO TYPU należy wymienić pierścień uszczelniający z instrukcji i torbę z akcesoriami, a następnie zamocuj dźwignię przepustnicy zgodnie z rys. 10.

STARY TYP

1. Upewnij się, że dźwignia przepustnicy jest ustawiona w pozycji CAŁKOWICIE OTWARTA.

Używanie ubijarki z prędkością niższą niż maksymalna może spowodować uszkodzenie sprężyny sprzęgła lub stopki.

1. Ubijak jest zaprojektowany do pracy z prędkością 4.000 obr./min. Przy optymalnych obrotach na minutę stopa uderza z częstotliwością 680 uderzeń na minutę. Zwiększanie prędkości przepustnicy powyżej ustawionych fabrycznie nie zwiększa uderzeń i może uszkodzić jednostkę.

Ubijak jest przeznaczony do jednoczesnego posuwu i ubijania.

Aby przyspieszyć przesuwanie, lekko pociągnij uchwyt do tyłu, tak aby tylna część stopy najpierw stykała się z glebą.

4.5 ZATRZYMANIE SILNIKA

Normalne wyłączenie

1. Szybko przesuń dźwignię przepustnicy z pozycji CAŁKOWICIE OTWARTEJ do pozycji BIEGU JAŁOWEGO (rys. 11) i uruchom silnik na trzy minuty na niskich obrotach. Po ostygnięciu silnika,

włącz silnik start/stop

przełącz na pozycję „STOP” (rysunek 6) aż do momentu całkowitego zatrzymania silnika

zatrzymywać się.

STARY TYP

1. Zamknij zawór odcinający paliwo, przesuwając dźwignię zaworu paliwa w położenie ZAMKNIĘTA. Zobacz rysunek 5.

Awaryjne uruchamianie

Szybko przesuń dźwignię przepustnicy do pozycji BIEGU JAŁOWEGO i włącz silnik. Przełącznik START/STOP w pozycji STOP.

KONSERWACJA

CODZIENNIE

Dokładnie usuń brud i olej z silnika i obszaru sterowania. Wyczyść lub wymień elementy filtra powietrza, jeśli to konieczne. Sprawdź i dokręć wszystkie elementy w razie potrzeby. Sprawdź skrzynkę sprężynową i miechy pod kątem wycieków oleju. W razie potrzeby napraw lub wymień.

TYGODNIOWO

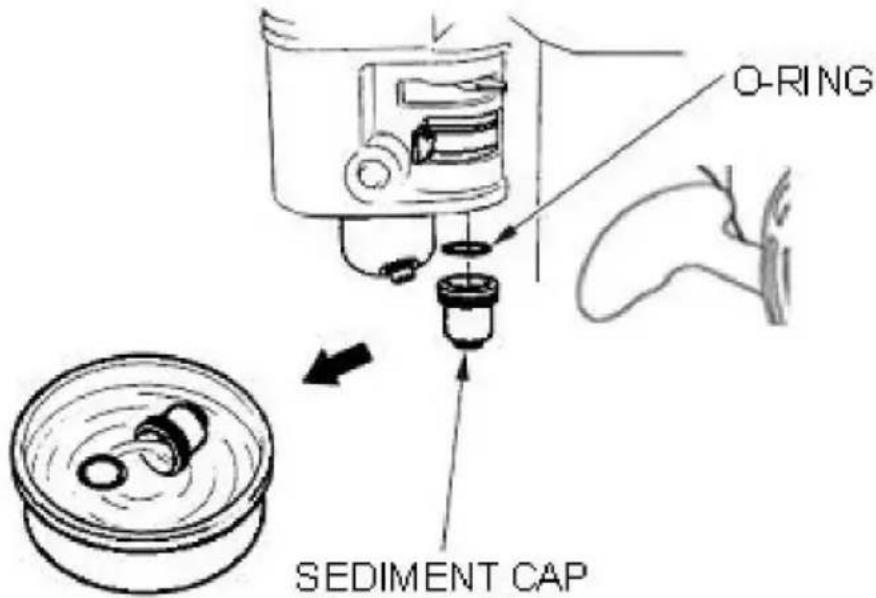

Zdejmij korek filtra paliwa i wyczyść wnętrze zbiornika paliwa. Wyjmij lub wyczyść filtr znajdujący się na dnie zbiornika.

Wyjmij i wyczyść świecę zapłonową, a następnie wyreguluj przerwę iskrową na 0,02–0,03 cala (0,6–0,7 mm). Ta jednostka ma zapłon elektroniczny, który nie wymaga regulacji.

Wyczyść pokrywę filtra powietrza.

200–300 GODZIN

Wyjmij element z filtra wstępnego (rysunek 12) znajdujący się w górnej części skrzyni korbowej (od strony korpusu) i wyczyść go olejem czyszczącym (naftą).

Rysunek 12 Opcjonalny filtr wstępny

Nasmaruj górny element (żółty) 2–5 cm3 oleju silnikowego SAE-30.

Nasmaruj dolny element (szary) 13–15 cm3 oleju silnikowego SAE-30 i przed montażem dokładnie wyciśnij nadmiar oleju z elementu.

Filtr powietrza (rysunek 13) po stronie silnika raczej nie będzie zanieczyszczony, jeśli tak jest, jednak po wyczyszczeniu elementu naftą zanurz go w mieszance oleju składającej się z 3 części benzyny i 1 części oleju silnikowego. Następnie mocno ściśnij zewnętrzny element pierwotny (gąbkę) i dobrze strzepnij wewnętrzny element wtórny przed ich zamontowaniem.

Rysunek 13 Filtr powietrza silnika

200 - 300 GODZIN (kąpiel olejowa)

Spuść olej ze zbiornika na obudowie stopy (rysunek 14). Napełnij ponownie olejem w ilości około 1000cc oleju MOBIL ISO VG-46 lub innego oleju o tym samym standardzie. Olej powinien być w połowie w szkle kontrolnym. Olej docierający należy wymienić po pierwszych 50 godzinach.

Rysunek 14 Korek spustowy obudowy stopy

ROCZNIE

Regularnie sprawdzaj przewód paliwowy i przewód olejowy pod kątem uszkodzeń i upewnij się, że nie ma przecieków.

Aby zachować wydajność, co dwa lata należy wymienić przewody olejowe i paliwowe oraz linie elastyczne.

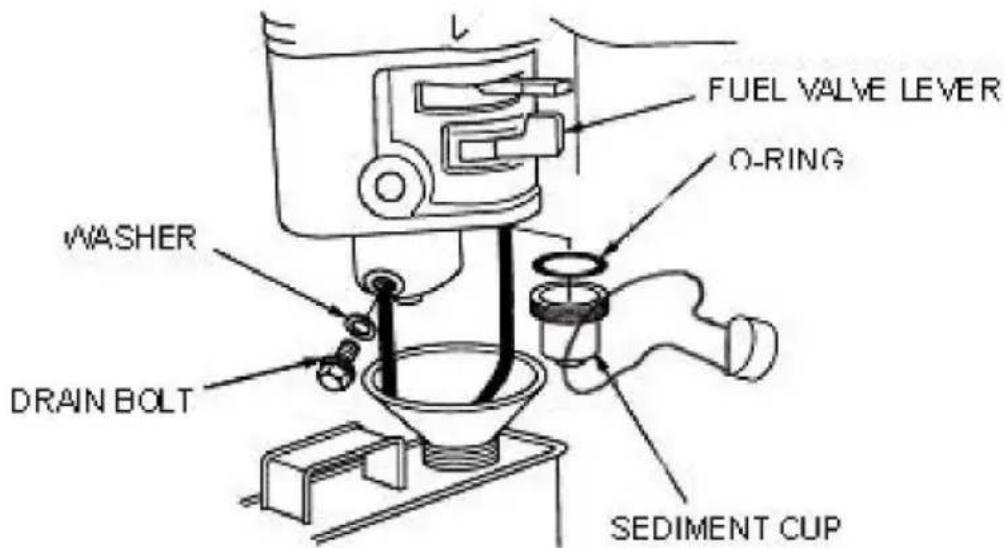

Spuść paliwo ze zbiornika paliwa, przewodu paliwowego i gaźnika.

Wyjmij świecę zapłonową i wlej kilka kropli oleju silnikowego do cylindra. Kręć korbą silnik 3-4 razy, aby olej dotarł do wszystkich części wewnętrznych.

Wyczyść zewnętrzną część szmatką nasączoną czystym olejem.

Przechowuj jednostkę przykrytą folią plastikową w miejscu wolnym od wilgoci i kurzu.

z dala od bezpośredniego światła słonecznego.

II. ROZWIĄZYWANIE PROBLEMÓW

6.1 ROZWIĄZYWANIE PROBLEMÓW Z SILNIKIEM

OBJAW	MOŻLIWY PROBLEM	ROZWIAŻANIE
Trudno zacząć
Paliwo jest dostępne ale świeca zapłonowa nie będzie zapalić.(Moc dostępne po wysokiej cenie lina napinająca).	Czy świeca zapłonowa jest mostkiem?	Sprawdź układ zapłonowy.
	Osad węglowy przy zapłonie?	Wyczyść lub wymień zapłon.
	Zwarcie spowodowane uszkodzeniem izolatory?	Wymień izolatory.
	Niewłaściwa przerwa iskrowa?	Ustaw przerwę między świecami zapłonowymi na prawidłowa przerwa.
Paliwo jest dostępne ale świeca zapłonowa nie zapali się.(Moc NIE dostępne po wysokiej cenie lina napinająca).	Zwarcie w wyłączniku stopu	Sprawdź wyłącznik stopu obwód. Wymień stop przełącznik, jeśli jest uszkodzony.
	Cewka zapłonowa uszkodzona?	Wymień cewkę zapłonową.
Paliwo jest dostępne i świeca zapłonowa zapala się (kompresja normalna).	Tłumik zatkany węglem depozyty?	Wyczyść lub wymień tłumik.
	Paliwo w użyciu niewystarczające (woda, kurz)?	Przepłucz układ paliwowy i wymień na świeże paliwo.
	Czy filtr powietrza jest zatkany?	Wyczyść lub wymień powietrze odkurzacz.
Paliwo jest dostępne i świeca zapłonowa zapala się (kompresja Niski).	Uszkodzona uszczelka głowicy cylindra?	Dokręć głowicę cylindra śruby lub wymień głowicę uszczelka.
	Zużyty cylinder?	Wymień cylinder.
	Świeca zapłonowa poluzowana?	Dokręć świecę zapłonową
Działanie niezadowalające
Nie wystarczy moc dostępny (kompresja normalne, nie (niewypał).	Czy filtr powietrza jest zatkany?	Wyczyść lub wymień powietrze odkurzacz.
	Powietrze w przewodzie paliwowym?	Odpowietrzyć (usunąć powietrze) przewód paliwowy.
	Poziom paliwa w pływaku gaźnika komora niewłaściwa?	Wyreguluj pływak gaźnika.
	Osady węglowe w cylindrze?	Wyczyść lub wymień cylinder.
Nie wystarczy moc dostępny (kompresja normalny, niesprawny).	Cewka zapłonowa uszkodzona?	Przepłucz układ paliwowy i wymień na świeże paliwo.
	Świeca zapłonowa często ulega zwarciu?	Wyczyść lub wymień skrzynia korbowa.
	Paliwo w użyciu niewystarczające (woda, kurz)?	Wyczyść lub wymień tłumik.
Silnik przegrzewa się.	Komora spalania?	Wyczyść lub wymień skrzynia korbowa.
	Zatkany układ wydechowy lub tłumik węgiel.	Wyczyść lub wymień tłumik.
	Nieprawidłowa wartość cieplna świecy zapłonowej?	Wymień świece zapłonową na Prawidłowy typ świecy zapłonowej.
OBJAW	MOŻLIWY PROBLEM	ROZWIAŻANIE
Rotacyjny prędkość ulega wahaniom.	Czy regulacja gubernatora jest niewłaściwa?	Dostosuj regulator do prawidłowa dźwignia.
	Czy sprężyna gubernatora jest uszkodzona?	Wyczyść lub wymień zapłon.
	Nieregularny przepływ paliwa?	Sprawdź przewód paliwowy.
	Powietrze zasysane przez linię ssącą? Sprawdź linię ssącą.
Rozrusznik ręczynie działaodpowiednio.	Część obrotowa Dustina?	Wyczyść rozrusznik ręcznymontaż.
	Awaria sprężyny spiralnej?	Wymień sprężynę spiralną.

6.2 ROZWIĄZYWANIE PROBLEMÓW Z UBIJAKIEM

Silnik obraca się, ale amplituda niejednolity lub nie strajk.	Prędkość działania dźwignia przepustnicy jest nieprawidłowo ustawione?	Ustaw dźwignię przepustnicy w pozycji prawidłowa pozycja.
	Nadmiar ropy?	Odsącz nadmiar oleju. Przynieś do poziomu prawidłowego.
	Sprzęgło się ślizga?	Wymień lub dostosuj sprzęgło.
	Awaria sprężyny?	Wymień sprężynę spiralną.
	Prędkość silnika niewłaściwy?	Dostosuj prędkość obrotową silnika aby poprawić działanie Ustawienie obrotów na minutę.

7. LISTA CZĘŚCI ZAMIENNYCH

7.1 CYLINDER PROWADZĄCY I ZESTAW STOPKI

NR CZĘŚCI	OPIS	ILOŚĆ
A01	Śruba z łbem wpuszczanym 12*75H (zespół stopy bez Uchwyt/z tuleją plastikową)	4
A01	Śruba z łbem walcowym 12*105H (zespół stopy z Uchwyt/z tuleją plastikową Al)	4
A01	Śruba z łbem walcowym 12*105H (zespół stopy bez	4
A01	Śruba z łbem walcowym 12*105H (zespół stopy z Uchwyt/z tuleją Al)	4
A02	Śruba z łbem walcowym 12*55 H	7
A03	Blacha metalowa	1
A04	Stopa 285B-331L	1
A05	Zespół stopy	1
A06	Podkładka SWφ12	11
A08	Podkładka SWφ12	7
A09	Nakrętka nylonowa M12	11
A10	Nakrętka M18,	1
A11	Śruba z łbem gniazdowym 10*20T	4
A12	Śruba z łbem gniazdowym 10*35T	4
A3	Płyta podstawy	1
A14	Uszczelnienie 1/4(CU)	1
A15	Korek M12*1,25	1
A19	O-ring G-90	1
A20	Sprężyna wewnętrzna (do silników poza Honda GX100)	2
A20	Sprężyna wewnętrzna (do Hondy GX100)	2
A21	Sprężyna	2
A22	zewnętrzna Cylinder	1
A24	sprężynowy Kołek 16	1
A25	Zestaw prętów tłokowych	1
A26	Pierścień oporowy	1
A27	15 O-ring	2
A28	G-90 Tuleja ochronna (plastikowa)	1
A28	Rękaw ochronny (opcjonalnie Al)	1
A29	Uszczelnienie miedziane 17*25,5*1	1
A30	Wskaźnik poziomu, typ wtyczki	1
A31	Uszczelnienie 1/4(CU)	1
A32	Wtyczka M12*1,25	1
A33	O-ring 160*4	1
A34	Zacisk mieszkoły	2
A35	Prowadnica taśmy, miech	2
A36	Śruba imbusowa M6*50	2
A37	Nakrętka M6	2
A38	Kołek ustalający 6 × 8	1
A39	Mieszek (wyprodukowany w Chinach)	1
A39	Mieszek (wyprodukowany w Niemczech, opcjonalny)	1
A41	Szpilka 6D-8.5L
A43	Śruba z łbem gniazdowym 10*35T	4
A44	Cylinder prowadzący	1
A45	Pierścień uszczelniający	1
A46	110 × 4 koniec tłoka	1

7.2 SKRZYNIA KORBOWA I ZESPÓŁ SILNIKA

NR CZĘŚCI	OPIS	ILOŚĆ
B01	Śruba 6*18H,SW	9
B02	Pokrywa etui	1
B03	Pierścień uszczelniający	1
B04	22,4*2,65 Śruba sześciokątna	1
B05	8*20 Podkładka M8	1
B06	Pierścień osadczy wewnętrzny φ50	1
B07	Łożysko6204	1
B08	Korbowód	1
B09	Koło zębate	1
B10	Pierścień osadczy	1
B11 1	wewnętrzny φ62
B12 1	Łożysko 6207 Łożysko
B13	6305-2Z Skrzynia	1
B14	korbowa Pierścień osadczy	1
B15	zewnętrzny φ20	1
B16	Pierścień	1
B17 1	uszczelniający
B18	40*2,4 Pokrywa łożyska Klucz 5*20 Zębatka (do silników z wyjątkiem Honda)
B18	Zębatka (do Hondy GX100)	1
B19	Łożysko6204	1
B20	Łożysko6007	1
B21	Uszczelka olejowa 40*68*8	1
B22	Bęben sprzęgła (do silników poza Honda GX120)	1
B22	Bęben sprzęgła (do Hondy GX120)	1
B23	Pralka 8*7	1
B24	Śruba M 8*25 T	1
B25	Podkładka SW φ10	4
B26	Śruba imbusowa 10*35	4
B27	Podkładka zabezpieczająca	1
B28	Zespół sprzęgła (zależnie od silnika)	1
B29	Klucz Woodruffa 4*13	1
B30	Płyta łącząca, silnik (zależy od silnika)	1
B31	Silnik	1
B32	Płyta dolna, silnik (zależy od silnika)	1
B33	Śruba M10*50	2
B34	Śruba M8*40	4
B35	Podkładka, SW M8	4
B36	Podkładka, 8,5*22*3	4
B37	Nakrętka	4
B40	nylonowa M8 Linka przepustnicy (zależnie od silnika)	1
B43	Dźwignia przepustnicy	1

7.3 ZBIORNIK I UCHWYT

NR CZĘŚCI	OPIS	ILOŚĆ
C01	Uchwyt (zależy od silników)	1
C02	Uchwyt rolkowy	1
C03	Śruba kołnierzowa 8*25 H	4
C04	Nakrętka kołierzowa M5	4
C05	Amortyzator	2
C06--1	Śruba amortyzująca 10*20	4
C06--2	Podkładka zębata BM10	8
C07	Śruba 10*20 T	4
C08	Nakrętka nylonowa M8	2
C09	Podkładka, φ8*22*3	2
C11	Zbiornik paliwa	1
C12	Śruba sześciokątna 8*40	2
C13	Podkładka korka	1
C15	wlewu paliwa, dźwignia	1
C17	przepustnicy Zespół	1
C18	zaworu paliwa Opaska węża 9,5D	2
C19	Wąż paliwowy	1
C20	Opaska na wąż 9,5D	2

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

SPRINGKRUKVERDICHTER

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Silnik LC168F-2H

MODEL: LC168F-2H

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Silnik LC168F-2H

MODEL:LC168F-2H

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi.

Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o

wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią

się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

! NIEBEZPIECZEŃSTWO

Zachowaj tę instrukcję obsługi pod ręką, aby móc do niej zajrzeć w każdej chwili.

Niniejsza instrukcja obsługi jest uważana za stałą część silnika i

powinna pozostać przy silniku w przypadku odsprzedaży.

Informacje i specyfikacje zawarte w tej publikacji zostały

obowiązują od momentu zatwierdzenia do druku.

PRZECZYTAJ UWAŻNIE TĘ INSTRUKCJĘ OBSŁUGI. Zwróć szczególną uwagę na

te symbole i wszelkie instrukcje, które po nich następują:

WARNING

Oznacza, że nieprzestrzeganie instrukcji spowoduje poważne obrażenia lub śmierć.

! DANGER

Oznacza duże prawdopodobieństwo poważnych obrażeń lub śmierci

może dojść do poważnych konsekwencji, jeśli instrukcje nie będą przestrzegane.

CAUTION

Oznacza możliwość wystąpienia niewielkiego urazu lub skutku, jeśli

instrukcje nie są przestrzegane.

NOTICE

Oznacza, że może dojść do uszkodzenia sprzętu lub mienia

jeśli instrukcje nie są przestrzegane.

UWAGA: Podaje pomocne informacje. Jeśli pojawi się problem lub jeśli masz

W razie pytań dotyczących silnika należy skontaktować się ze sprzedawcą silnika.

SPIS TREŚCI

Projekt	Paginacja
1. BEZPIECZEŃSTWO SILNIKA	4
2. KOMPONENTY I LOKALIZACJE STEROWANIA	5
3. STEROWANIE	5
4. SPRAWDŹ PRZED UŻYCIEM	8
5. DZIAŁANIE	9
6. KONSERWACJA	15
7. PRZECHOWYWANIE/TRANSPORT	27
8. ROZWIĄZYWANIE PROBLEMÓ W	32
9. INFORMACJE TECHNICZNE I KONSUMENCKIE	33
10. Specyfikacje	39
11. Schematy połączeń	40

1. BEZPIECZEŃSTWO SILNIKA

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Większości wypadków z udziałem silników można zapobiec, jeśli zastosujesz się do wszystkich instrukcji w tej instrukcji i na silniku. Niektóre z najczęstszych zagrożeń to omówione poniżej, a także najlepsze sposoby ochrony siebie i innych.

Obowiązki właściciela

- Silniki są zaprojektowane tak, aby zapewnić bezpieczną i niezawodną pracę, jeśli obsługiwane zgodnie z instrukcją. Przeczytaj i zrozum tę instrukcję właściciela przed uruchomieniem silnika. Nieprzestrzeganie tego zalecenia może spowodować obrażenia ciała lub uszkodzenie sprzętu.

Wiedzieć, jak szybko zatrzymać silnik i rozumieć działanie wszystkich sterowań. Nigdy nie pozwalaj nikomu obsługiwać silnika bez odpowiedniego przeszkolenia.

Nie pozwalaj dzieciom obsługiwać silnika. Trzymaj dzieci i zwierzęta domowe z dala od obszaru działania.

Tankuj ostrożnie

Benzyna jest niezwykle łatwopalna, a opary benzyny mogą eksplodować. Tankuj na zewnątrz, w dobrze wentylowanym pomieszczeniu, przy wyłączonym silniku. Nigdy nie pal w pobliżu benzyny i trzymaj inne płomienie i iskry z dala. Zawsze przechowuj benzynę w zatwierdzonym pojemniku. Jeśli paliwo się rozleje, upewnij się, że obszar jest suchy przed uruchomieniem silnika.

Gorący wydech

- Tłumik staje się bardzo gorący podczas pracy i pozostaje gorący przez pewien czas po zatrzymaniu silnika. Uważaj, aby nie dotykać tłumika, gdy

jest gorący. Przed przechowywaniem silnika w pomieszczeniu należy odczekać,

aż ostygnie. • Aby zapobiec zagrożeniom pożarowym i zapewnić odpowiednią wentylację w przypadku postoju, w przypadku zastosowań sprzętowych należy trzymać silnik w odległości co najmniej 3 stóp (1 metra) od ścian budynków i innych urządzeń podczas pracy. Nie umieszczać łatwopalnych przedmiotów w pobliżu silnika.

Zagrożenie tlenkiem węgla

Spaliny zawierają trujący tlenek węgla. Unikać wdychania

spalin. Nigdy nie uruchamiaj silnika w zamkniętym garażu lub ograniczonej przestrzeni. Inny sprzęt

Zapoznaj się z instrukcją dołączoną do sprzętu zasilanego przez ten silnik, aby zapoznać się z dodatkowymi środkami ostrożności, których należy przestrzegać w połączeniu z uruchomieniem, wyłączeniem, obsługą silnika lub odzieżą ochronną.

2. KOMPONENTY I LOKALIZACJE STEROWANIA

3. STEROWANIE

Dźwignia zaworu paliwa

Zawór paliwa otwiera i zamyka kanał między zbiornikiem paliwa a gaźnikiem.

Aby silnik mógł pracować, dźwignia zaworu paliwa musi znajdować się w pozycji włączonej (ON). Gdy silnik nie jest używany, pozostaw dźwignię zaworu paliwa w pozycji WYŁĄCZONEJ (OFF), aby zapobiec zalaniu gaźnika i zmniejszyć ryzyko wycieku paliwa.

Dźwignia przepustnicy

Dźwignia przepustnicy steruje prędkością obrotową silnika.

Przesuwanie dźwigni przepustnicy w pokazanych kierunkach powoduje, że silnik pracuje szybciej lub wolniej.

Przełącznik silnika

Przełącznik silnika włącza i wyłącza układ zapłonowy.

Aby silnik mógł pracować, wyłącznik silnika musi być w pozycji włączonej (ON).

Przestawienie wyłącznika silnika do pozycji OFF powoduje zatrzymanie silnika.

Dźwignia ssania

Dźwignia ssania otwiera i zamyka zawór ssania w gaźniku.

Pozycja CLOSE wzbogaca mieszankę paliwową w celu uruchomienia zimnego silnika.

Pozycja OTWARTA zapewnia właściwą mieszankę paliwa do pracy po

rozruchu i ponownego uruchomienia ciepłego silnika.

Niektóre zastosowania silników wykorzystują zdalnie montowany układ sterowania dławikiem zamiast dźwigni ssania zamontowanej na silniku, pokazanej tutaj.

Uchwyt rozrusznika ręcznego

Pociągnięcie za linkę rozrusznika powoduje uruchomienie rozrusznika ręcznego, który uruchamia silnik.

4. SPRAWDŹ PRZED UŻYCIEM

CZY TWÓJ SILNIK JEST GOTOWY DO JAZDY?

Dla Twojego bezpieczeństwa i aby zmaksymalizować żywotność Twojego sprzętu, bardzo ważne jest, aby poświęcić chwilę przed uruchomieniem silnika na sprawdzenie jego stanu. Upewnij się, że zajmiesz się każdym problemem, który znajdziesz, lub zleć jego naprawę dealerowi serwisowemu, zanim uruchomisz silnik.

OSTRZEŻENIE

Niewłaściwa konserwacja silnika lub nieusunięcie problemu przed jego uruchomieniem może spowodować awarię, w wyniku której możesz doznać poważnych obrażeń. Przed każdym uruchomieniem zawsze wykonuj kontrolę przed uruchomieniem i usuń wszelkie problemy.

Przed rozpoczęciem kontroli przed uruchomieniem należy upewnić się, że silnik jest wypoziomowany i wyłącznik silnika jest w pozycji WYŁĄCZONY.

Sprawdź ogólny stan silnika • Rozejrzyj się wokół i pod

silnikiem, aby sprawdzić, czy nie ma śladów wycieku oleju lub benzyny. • Usuń nadmiar brudu i zanieczyszczeń, zwłaszcza wokół tłumika i rozrusznika ręcznego.

- Poszukaj śladów uszkodzeń. • Sprawdź,

czy wszystkie osłony i pokrywy są na swoim miejscu, a wszystkie nakrętki, śruby i nakrętki są założone. śruby są dokręcone.

Sprawdź silnik

Sprawdź poziom oleju w silniku. Uruchomienie silnika przy niskim poziomie oleju może spowodować uszkodzenie silnika.

System Oil Alert (dotyczy odpowiednich typów silników) automatycznie zatrzyma silnika, zanim poziom oleju spadnie poniżej bezpiecznych granic. Jednak, aby uniknąć niedogodności związane z nieoczekiwanym wyłączeniem silnika, zawsze sprawdzaj poziom oleju silnikowego przed uruchomieniem.

Sprawdź filtr powietrza. Brudny filtr powietrza ograniczy przepływ powietrza do gaźnika, zmniejszając wydajność silnika.

Sprawdź poziom paliwa. Rozpoczęcie od pełnego zbiornika pomoże wyeliminować lub zredukować przerwy w działaniu w celu uzupełnienia paliwa.

Sprawdź sprzęt napędzany tym silnikiem

Zapoznaj się z instrukcją dołączoną do sprzętu zasilanego przez ten silnik, aby zapoznać się ze środkami ostrożności i procedurami, które należy podjąć przed uruchomieniem silnika.

5. DZIAŁANIE

ŚRODKI OSTROŻNOŚCI PODCZAS BEZPIECZNEJ OBSŁUGI

Przed pierwszym uruchomieniem silnika należy zapoznać się z

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA i rozdział PRZED DZIAŁANIE.

OSTRZEŻENIE

Tlenek węgla jest toksyczny.

Wdychanie go może spowodować utratę przytomności, a nawet śmierć.

Unikaj przebywania w miejscach i wykonywania czynności, które mogą narazić Cię na działanie tlenku węgla.

Zapoznaj się z instrukcją dołączoną do sprzętu zasilanego przez ten

silnik, aby zapoznać się ze środkami ostrożności, których należy przestrzegać w związku z uruchomieniem, wyłączeniem lub pracą silnika.

URUCHAMIANIE SILNIKA

1. Przesuń dźwignię zaworu paliwa do pozycji ON.

1. Aby uruchomić zimny silnik, przesuń dźwignię ssania do pozycji ZAMKNIĘTEJ. Aby ponownie uruchomić ciepły silnik, pozostaw dźwignię ssania w pozycji OTWARTEJ. Niektóre zastosowania silników wykorzystują zdalnie montowany układ sterowania dławikiem zamiast dźwigni ssania zamontowanej na silniku, pokazanej tutaj.

1. Przesuń dźwignię przepustnicy z pozycji WOLNO o około 1/3

w kierunku pozycji FAST.

Niektóre zastosowania silników wykorzystują zdalnie montowaną przepustnicę zamiast dźwigni przepustnicy zamontowanej na silniku, pokazanej tutaj.

1. Ustaw przełącznik silnika w pozycji ON.

1. Uruchom rozrusznik.

ROZRUSZNIK ODRZUTOWY (wszystkie typy silników):

Lekko pociągnij za linkę rozrusznika, aż poczujesz opór, a następnie pociągnij energicznie.

Delikatnie odchyl uchwyt rozrusznika.

1. Jeżeli dźwignia ssania została przesunięta do pozycji ZAMKNIĘTEJ w celu uruchomienia silnika, stopniowo przesuwaj go do pozycji OTWARTEJ, w miarę rozgrzewania się silnika.

ZATRZYMANIE SILNIKA

Aby zatrzymać silnik w sytuacji awaryjnej, wystarczy przekręcić przełącznik silnika w położenie Pozycja WYŁ. W normalnych warunkach należy stosować następującą procedurę.

1. Przesuń dźwignię przepustnicy do pozycji WOLNO.

Niektóre zastosowania silników wykorzystują zdalnie montowaną przepustnicę zamiast dźwigni przepustnicy zamontowanej na silniku, pokazanej tutaj.

1. Ustaw przełącznik silnika w pozycji OFF.

1. Ustaw dźwignię zaworu paliwa w pozycji WYŁĄCZONEJ.

USTAWIANIE PRĘDKOŚCI OBROTOWEJ SILNIKA

Ustaw dźwignię przepustnicy tak, aby uzyskać żądaną prędkość obrotową silnika.

Niektóre zastosowania silników wykorzystują zdalnie montowaną przepustnicę zamiast

dźwigni przepustnicy zamontowanej na silniku, pokazanej tutaj.

Zalecenia dotyczące prędkości obrotowej silnika można znaleźć w instrukcji dołączonej do

Sprzęt napędzany tym silnikiem.

6. KONSERWACJA

ZNACZENIE KONSERWACJI

Dobra konserwacja jest niezbędna dla bezpiecznego, ekonomicznego i bezawaryjnego użytkowania. Pomoże to również zmniejszyć zanieczyszczenie powietrza.

OSTRZEŻENIE

Niewłaściwa konserwacja silnika lub nieusunięcie problemu przed jego

działaniem może spowodować awarię, w wyniku której możesz doznać poważnych obrażeń lub śmierci.

Zawsze przestrzegaj zaleceń dotyczących kontroli i konserwacji.

Harmonogramy podane w niniejszej instrukcji obsługi.

Aby pomóc Ci właściwie dbać o silnik, na poniższych stronach znajdziesz:

harmonogram konserwacji, procedury rutynowych przeglądów i proste

procedury konserwacyjne z wykorzystaniem podstawowych narzędzi ręcznych. Inne zadania serwisowe, które

są trudniejsze lub wymagają specjalnych narzędzi, najlepiej pozostawić

profesjonalistom i są zazwyczaj wykonywane przez technika lub innego wykwalifikowanego mechanika.

Harmonogram konserwacji dotyczy normalnych warunków pracy. Jeśli

nie eksploatuj silnika w nietypowych warunkach, np. w warunkach długotrwałego

praca przy dużym obciążeniu lub wysokiej temperaturze albo użytkowanie w wyjątkowo wilgotnych lub zakurzonych warunkach

W przypadku wystąpienia takich warunków należy skonsultować się z dealerem serwisowym w celu uzyskania zaleceń dotyczących stosowania

do Twoich indywidualnych potrzeb i zastosowań.

BEZPIECZEŃSTWO KONSERWACJI

Poniżej przedstawiono niektóre z najważniejszych środków ostrożności dotyczących bezpieczeństwa: Nie

jesteśmy jednak w stanie ostrzec Cię przed każdym możliwym zagrożeniem, jakie może wystąpić.

wykonywanie konserwacji. Tylko Ty możesz zdecydować, czy powinieneś

wykonać dane zadanie.

WARNING

Nieprzestrzeganie instrukcji konserwacji i środków ostrożności może

spowodować, że zostaniesz poważnie ranny lub zability.

Zawsze przestrzegaj procedur i środków ostrożności podanych w instrukcji obsługi.

Środki ostrożności

- Przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub napraw należy upewnić się, że silnik jest wyłączony.

Wyeliminuje to kilka potencjalnych zagrożeń:

Zatrucie tlenkiem węgla pochodzącym ze spalin silnika.

Upewnij się, że zapewniona jest odpowiednia wentylacja podczas korzystania z silnika. Oparzenia gorącymi

częściami.

Przed dotknięciem silnika i układu wydechowego należy odczekać, aż ostygną. Ryzyko

obrażeń spowodowanych ruchomymi częściami.

Nie uruchamiaj silnika, jeśli nie otrzymasz takiej instrukcji. • Przed

rozpoczęciem pracy przeczytaj instrukcję i upewnij się, że masz odpowiednie narzędzia.

i wymaganych umiejętności.

- Aby zmniejszyć ryzyko pożaru lub wybuchu, należy zachować ostrożność podczas pracy.

wokół benzyny. Do czyszczenia używaj wyłącznie niepalnego rozpuszczalnika, nie benzyny

części. Trzymaj papierosy, iskry i płomienie z dala od wszystkich części związanych z paliwem. Pamiętaj, że Twój dealer serwisowy najlepiej zna Twój silnik i jest w pełni

wyposażony w sprzęt umożliwiający jego konserwację i naprawę.

Aby zapewnić najwyższą jakość i niezawodność, należy używać wyłącznie nowych, oryginalnych części lub ich odpowiedników w celu naprawy i wymiany.

HARMONOGRAM KONSERWACJI

USŁUGA REGULARNA OKRES Wykonywane przy każdym wskazanym miesiąc lub godzina pracy przerwa, cokolwiek nastąpi Pierwszy.			Każdy używać	Pierwszy miesiąc lub 20 Godz.	Każdy 3 miesiąc s lub 50 Godz.	Każdy 6 miesiące lub 100 Godz.	Każdy rok Lub 300 Godz.
PRZEDMIOT
• Olej silnikowy		Sprawdzać poziom	•
		Zmiana		•		•
• Oczyszczacz powietrza		Sprawdzać	•
		Czysty			•(1)
		Zastę pować					•
• Osad Filiżanka		Czysty				•
• Świeca zapłonowa		Sprawdź-Cle jakiś				•
		Zastę pować					•
	Iskra ogranicznik (fakultatywny strony)	Czysty				•

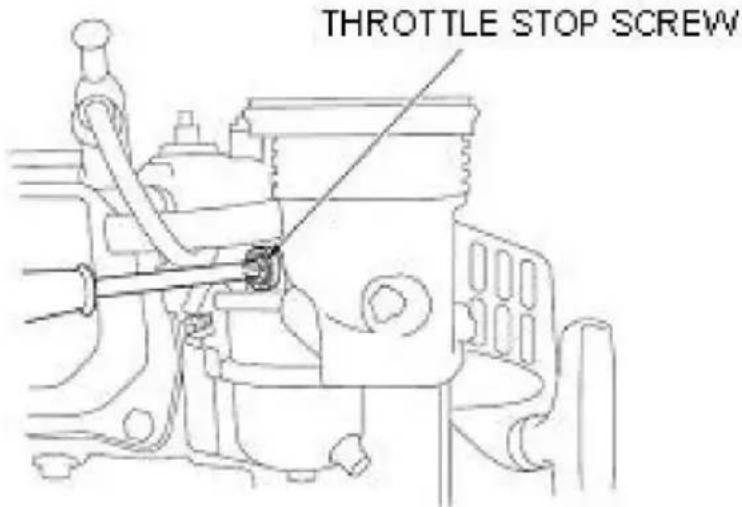

• Prę dkość biegu jałowego		Sprawdź-Adj Ust					•(2)
• Zawór luz		Sprawdź-Adj Ust					•(2)
•	Zbiornik paliwa i sitko	Czysty					•(2)
•	Spalanie izba	Czysty	Po każdych 300 godzinach (2)
•	Przewód paliwowy	Sprawdzać	Co 2 lata (Wymień, jeśli to konieczne) (2)

- Elementy związane z emisjami.

Wymień tylko typ elementu papierowego.

(1) Serwisować częściej w miejscach o dużym zapyleniu. (2) Te elementy powinny być serwisowane przez dealera, chyba że masz odpowiednie narzędzia i jesteś sprawny mechanicznie. Zapoznaj się z instrukcją procedur serwisowych.

ZALECENIA DOTYCZĄCE PALIWA

Stosuj benzynę bezołowiową o liczbie oktanowej 86 lub wyższej.

Silniki te są certyfikowane do pracy na benzynie bezołowiowej. Bezołowiowa benzyna wytwarza mniej osadów w silniku i na świecach zapłonowych oraz wydłuża żywotność układu wydechowego.

Nigdy nie używaj starej lub zanieczyszczonej benzyny lub mieszanki oleju i benzyny. Unikaj dostania się brudu lub wody do zbiornika paliwa.

Czasami można usłyszeć lekkie „pukanie iskry” lub „pingowanie” (metaliczne stukanie) podczas pracy pod dużym obciążeniem. Nie jest to powód do obaw.

Jeżeli stukanie lub pingowanie iskry występuje przy stałej prędkości obrotowej silnika, w normalnych warunkach obciążenia, zmień markę benzyny. Jeśli stukanie lub pingowanie iskry nadal występuje, skontaktuj się z autoryzowanym dealerem serwisowym.

UWAGA

Praca silnika z ciągłym stukaniem lub pingowaniem iskry może powodować uszkodzenie silnika.

Za pracę silnika z ciągłym stukaniem lub pingowaniem uważa się niewłaściwe użycie, a ograniczona gwarancja dystrybutora nie obejmuje części

uszkodzonych na skutek niewłaściwego użytkowania.

SPRAWDZANIE POZIOMU OLEJU SILNIKOWEGO

Sprawdź poziom oleju silnikowego przy wyłączonym silniku i w pozycji poziomej.

1. Odkręć korek wlewu/bagnet i wytrzyj go do czysta.

1. Włóż i wyjmij bagnet, nie wkręcając go do szyjki wlewu.

Sprawdź poziom oleju pokazany na bagnecie.

1. Jeżeli poziom oleju jest niski, należy uzupełnić go do krawędzi otworu wlewowego oleju. Zalecany olej.
2. Dokładnie wkręć korek wlewu/bagnet.

Praca silnika przy niskim poziomie oleju może spowodować uszkodzenie silnika.

System Oil Alert (dotyczy odpowiednich typów silników) automatycznie zatrzyma

silnika, zanim poziom oleju spadnie poniżej bezpiecznego limitu. Jednak, aby uniknąć

niedogodności związane z nieoczekiwanym wyłączeniem silnika, zawsze sprawdzaj poziom oleju silnikowego

poziom przed uruchomieniem.

WYMIANA OLEJU SILNIKOWEGO

Spuść zużyty olej, gdy silnik jest ciepły. Ciepły olej spływa szybko i całkowicie.

1. Umieść odpowiedni pojemnik pod silnikiem, aby zebrać zużyty olej, i

Następnie należy odkręcić korek wlewu/bagnet i odkręcić korek spustowy.

1. Odczekaj, aż zużyty olej całkowicie spłynie, a następnie załóż korek spustowy i mocno go dokręć.

Prosimy o utylizację zużytego oleju silnikowego w sposób zgodny z przepisami.

środowiska. Sugerujemy zabrać zużyty olej w szczelnym pojemniku do

lokalnego centrum recyklingu lub stacji obsługi w celu odzyskania. Nie wyrzucaj tego śmieci; wylewaj na ziemię lub do odpływu.

1. Gdy silnik jest w pozycji poziomej, napełnij olej do zewnętrznej krawędzi wlewu oleju. Otwór z zalecanym olejem.

Pojemności oleju silnikowego:

LC168F-2H: 0,63 kwarty amerykańskiej (0,60 l)

Praca silnika przy niskim poziomie oleju może spowodować uszkodzenie silnika.

Aby jednak uniknąć niedogodności związanych z nieoczekiwanym wyłączeniem, należy wypełnić formularz górnego limitu i regularnie sprawdzać poziom oleju.

1. Dokładnie wkręć korek wlewu/bagnet.

OLEJ PRZEKŁADNI REDUKCYJNEJ (tylko w modelu wyposażonym)

1. Odkręć korek wlewu oleju i wytrzyj bagnet.
2. Włóż bagnet do wlewu, ale nie wkręcaj go.
3. Jeśli poziom jest niski, uzupełnij do górnego znacznika tym samym olejem

Zalecane dla silnika.

SERWISOWANIE SILNIKA

ZALECENIA DOTYCZĄCE OLEJU SILNIKOWEGO

Olej jest głównym czynnikiem wpływającym na wydajność i żywotność. Używaj 4-suwowego oleju do detergentów samochodowych.

SAE 10W-30 jest zalecany do ogólnego stosowania. Inne lepkości pokazane na wykresie można wykorzystać, jeśli średnia temperatura w Twojej okolicy mieści się w zalecanym zakresie.

Klasy lepkości SAE

TEMPERATURA OTOCZENIA

Lepkość oleju SAE i klasyfikacja serwisowa znajdują się na etykiecie API na pojemniku z olejem. Zalecamy korzystanie z API SERVICE Category SE lub oleju SF.

KONTROLA FILTRA POWIETRZA

Zdejmij pokrywę filtra powietrza i sprawdź filtr. Wyczyść lub wymień brudne elementy filtrujące. Zawsze wymieniaj uszkodzone elementy filtrujące.

SERWIS OCZYSZCZACZY POWIETRZA

Zanieczyszczony filtr powietrza ograniczy przepływ powietrza do gaźnika, co obniży wydajność silnika.

Jeżeli używasz silnika w miejscach o dużym zapyleniu, czyść filtr powietrza częściej niż określono w HARMONOGRAMIE KONSERWACJI.

Eksploatacja silnika bez filtra powietrza lub z uszkodzonym filtrem powietrza spowoduje przedostanie się brudu do silnika, co prowadzi do szybkiego zużycia silnika. Ten typ uszkodzenia nie jest objęty Ograniczoną Gwarancją Dystrybutora.

1. Odchyl zacisk mocujący z obudowy filtra powietrza i wyjmij filtr powietrza.
2. Wyjmij filtr.
3. Wyjmij element filtrujący piankowy z elementu filtrującego papierowego.
4. Sprawdź oba elementy filtra powietrza i wymień je, jeśli są uszkodzone.

Zawsze wymieniaj papierowy wkład filtra powietrza zgodnie z harmonogramem.

1. Wyczyść elementy filtra powietrza, jeśli będą ponownie używane.

Element filtrujący papierowy: Kilkakrotnie uderz elementem filtrującym o twardą powierzchnię, aby usunąć brud, lub przedmuchaj sprężonym powietrzem [nie przekraczającym 30 psi (207 kPa)] przez element filtrujący od wewnątrz. Nigdy nie próbuj szczotkować brudu; szczotkowanie wciera brud we włókna.

Element filtrujący z pianki: Wyczyść w ciepłej wodzie z mydłem, wypłucz i pozostaw do dokładnego wyschnięcia. Lub wyczyść w niepalnym rozpuszczalniku i pozostaw do wyschnięcia. Zanurz element filtra w czystym oleju silnikowym, a następnie wyciśnij cały nadmiar oleju. Silnik będzie dymił po uruchomieniu, jeśli w piance pozostanie zbyt dużo oleju.

1. Wytrzyj brud z wnętrza siedziska, podstawy i pokrywy filtra powietrza za pomocą miękkiej szczoteczki lub wilgotnej szmatki. Uważaj, aby brud nie dostał się do kanału powietrznego, który prowadzi do gaźnika.
2. Umieść element filtrujący piankowy na elemencie papierowym i zainstaluj ponownie zmontowany filtr powietrza. Upewnij się, że otwarty koniec elementu filtra papierowego znajduje się przy rurze przyłączeniowej filtra powietrza.
3. Zamontuj pokrywę filtra powietrza i mocno dokręć zacisk mocujący.

CZYSZCZENIE POJEMNIKA NA OSAD

1. Przesuń zawór paliwa do pozycji WYŁĄCZONY, a następnie usuń paliwo

pojemnik na osad i pierścień uszczelniający.

Benzyna jest łatwopalna i wybuchowa.

Przy obchodzeniu się z paliwem możesz ulec poparzeniom lub doznać poważnych obrażeń.

OSTRZEŻENIE

Trzymaj z dala od źródeł ciepła, iskier i płomieni.

Paliwo należy obsługiwać wyłącznie na zewnątrz.

W przypadku rozlania należy natychmiast wytrzeć płyn.

1. Umyj miskę osadową i pierścień uszczelniający w niepalnym rozpuszczalniku i osusz je dokładnie.
2. Umieść pierścień uszczelniający w zaworze paliwa i zamontuj miskę osadową. Dokręć

bezpiecznie umieścić pojemnik na osad.

1. Przesuń zawór paliwa do pozycji ON i sprawdź, czy nie ma wycieków. Wymień

W przypadku wycieku należy wymienić pierścień uszczelniający.

SERWIS ŚWIEC ZAPŁONOWYCH

Zalecane świece zapłonowe: F7RTC lub inne odpowiedniki.

Niewłaściwa świeca zapłonowa może spowodować uszkodzenie silnika.

1. Zdejmij fajkę świecy zapłonowej i usuń wszelkie zanieczyszczenia z jej otoczenia.

obszar świecy zapłonowej.

1. Wyjmij świecę zapłonową za pomocą klucza do świec zapłonowych.

1. Sprawdź świecę zapłonową. Wymień ją, jeśli elektrody są zużyte lub jeśli

izolator jest pęknięty lub odpryskany.

1. Zmierz odstęp między elektrodami świecy zapłonowej odpowiednim miernikiem.

Szczelina powinna wynosić 0,028 - 0,031 cala (0,70 - 0,80 mm). Skoryguj szczelinę, jeśli

W razie konieczności należy ostrożnie zgiąć boczną elektrodę.

1. Świecę zapłonową należy zamontować ostrożnie, ręcznie, aby uniknąć uszkodzenia gwintu.
2. Po osadzeniu świecy zapłonowej dokręć ją kluczem do świec zapłonowych, aby ją ścisnąć.

woda.

W przypadku ponownej instalacji używanej świecy zapłonowej dokręć ją o 1/8-1/4 obrotu po wyjęciu świecy zapłonowej.

W przypadku montażu nowej świecy zapłonowej dokręć ją o 1/2 obrotu po osadzeniu świecy.

Luźna świeca zapłonowa może spowodować przegrzanie i uszkodzenie silnika.

Zbyt mocne dokręcenie świecy zapłonowej może uszkodzić gwinty w głowicy cylindra.

1. Założ fajkę świecy zapłonowej.

REGULACJA PRĘDKOŚCI BIEGU JAŁOWEGO

1. Uruchom silnik na zewnątrz i pozwól mu się rozgrzać do temperatury roboczej.
2. Przesuń dźwignię przepustnicy do najwolniejszej pozycji.
3. Obróć śrubę przepustnicy tak, aby uzyskać standardową prędkość biegu jałowego.

Standardowa prędkość biegu jałowego: 1800±150 obr./min

7. PRZECHOWYWANIE/TRANSPORT

PRZECHOWYWANIE SILNIKA

Przygotowanie do przechowywania

Prawidłowe przygotowanie do przechowywania jest niezbędne, aby utrzymać silnik bezawaryjny

i wyglądał dobrze. Poniższe kroki pomogą utrzymać rdzę i korozję

przed pogorszeniem funkcjonowania i wyglądu silnika, a także sprawią, że

silnik łatwiej uruchomić po przechowywaniu.

Czyszczenie

Jeżeli silnik pracował, należy odczekać co najmniej pół godziny, aż ostygnie.

przed czyszczeniem. Wyczyść wszystkie powierzchnie zewnętrzne, popraw uszkodzoną farbę i pokryj inne obszary, które mogą rdzewieć, cienką warstwą oleju.

NOTICE

- Użycie węża ogrodowego lub urządzenia do mycia pod ciśnieniem może spowodować wtłoczenie wody do otworu filtra powietrza lub tłumika. Woda w filtrze powietrza nasiąknie powietrzem filtr, a woda, która przepływa przez filtr powietrza lub tłumik, może dostać się do cylindra, powodując uszkodzenia.

Woda stykająca się z gorącym silnikiem może spowodować uszkodzenia. Jeśli silnik został przed praniem odczekaj co najmniej pół godziny, aż woda ostygnie.

Paliwo

Benzyna utlenia się i pogarsza podczas przechowywania. Stara benzyna powoduje trudny rozruch i pozostawia osady gumy, które zatykają układ paliwowy. Jeśli

benzyna w silniku ulega pogorszeniu podczas przechowywania, może być konieczne ponowne napełnienie gaźnika, a inne elementy układu paliwowego powinny zostać poddane serwisowaniu lub wymianie.

Czas, przez jaki benzyna może pozostawać w zbiorniku paliwa i gaźniku

bez powodowania problemów funkcjonalnych, będzie się różnić w zależności od takich czynników jak mieszanka benzyny, temperatury przechowywania i tego, czy zbiornik paliwa jest częściowo lub

całkowicie napełniony. Powietrze w częściowo napełnionym zbiorniku paliwa przyspiesza pogorszenie paliwa. Bardzo ciepłe temperatury przechowywania również przyspieszają pogorszenie paliwa.

Problemy z pogorszeniem paliwa mogą wystąpić w ciągu kilku miesięcy,

lub nawet mniej, jeśli benzyna nie była świeża w momencie napełniania zbiornika.

Ograniczona gwarancja dystrybutora nie obejmuje uszkodzeń układu paliwowego ani problemów z wydajnością silnika wynikających z zaniedbanego przygotowania do przechowywania.

Możesz wydłużyć okres przechowywania paliwa, dodając stabilizator paliwa, który jest do tego przeznaczony, lub możesz uniknąć problemów z pogorszeniem jakości paliwa poprzez opróżnienie zbiornika paliwa i gaźnika.

DODAWANIE STABILIZATORA PALIWA W CELU WYDŁUŻENIA OKRESU PRZECHOWYWANIA PALIWA

Podczas dodawania stabilizatora paliwa napełnij zbiornik paliwa świeżą benzyną. Jeśli zbiornik jest tylko częściowo napełniony, powietrze w nim zawarte będzie powodować pogorszenie jakości paliwa podczas przechowywania.

Jeżeli przechowujesz pojemnik z benzyną do tankowania, upewnij się, że zawiera tylko świeżą benzynę.

1. Dodaj stabilizator paliwa zgodnie z instrukcją producenta.
2. Po dodaniu stabilizatora paliwa uruchom silnik na zewnątrz na 10 minut, aby upewnić się, że benzyna poddana obróbce zastąpiła benzynę niepoddaną obróbce w gaźniku.
3. Zatrzymaj silnik i ustaw zawór paliwa w pozycji WYŁĄCZONY.

OPRÓŻNIANIE ZBIORNIKA PALIWA I GAŹNIKA

1. Umieść zatwierdzony pojemnik na benzynę pod gaźnikiem i użyj lejka, aby uniknąć rozlania paliwa.

Wyjmij śrubę spustową gaźnika i miskę osadową, a następnie przesuń dźwignię zaworu paliwa, aby ustawić ją w pozycji ON.

1. Wyjmij śrubę spustową gaźnika i miskę osadową, a następnie przesuń

OSTRZEŻENIE

1. Po spuszczeniu całego paliwa do pojemnika należy ponownie zamontować śrubę spustową i kubek osadowy. Dokręcić je mocno.

Powietrze w częściowo napełnionym zbiorniku paliwa sprzyja pogorszeniu jakości paliwa. Bardzo ciepłe temperatury przechowywania przyspieszają degradację paliwa. Benzyna będzie się utleniać i pogarszać podczas przechowywania. Zepsuta benzyna powoduje trudności z uruchomieniem i pozostawia osady gumy, które zatykają układ paliwowy. W rezultacie, jeśli silnik nie jest używany dłużej niż miesiąc, należy spuścić paliwo dokładnie, aby zapobiec pogorszeniu się jakości paliwa w układzie paliwowym i gaźnika.

- Czas, przez jaki benzyna może pozostać w zbiorniku paliwa i

Gaźnik nie powodujący problemów funkcjonalnych będzie się różnić w zależności od takich czynników jak mieszanka benzyny, temperatura przechowywania i to, czy zbiornik paliwa jest częściowo lub całkowicie wypełnione.

Powietrze w częstościowo napełnionym zbiorniku paliwa sprzyja pogorszeniu jakości paliwa. Bardzo ciepłe temperatury przechowywania przyspieszają degradację paliwa. Benzyna będzie się utleniać i pogarszać podczas przechowywania. Zepsuta benzyna powoduje trudności z uruchomieniem i pozostawia osady gumy, które zatykają układ paliwowy. W rezultacie, jeśli silnik nie jest używany dłużej niż miesiąc, należy spuścić olej opałowy dokładnie, aby zapobiec pogorszeniu się jakości paliwa w układzie paliwowym i gaźnika.

Awarie układu paliwowego lub pracy silnika wynikające z niewłaściwej eksploatacji lub przechowywania nie są objęte gwarancją.

Środki ostrożności podczas przechowywania

1. Wymień olej silnikowy.
2. Wyjmij świece zapłonowe.
3. Wlej łyżkę stołową (5-10 cm3) czystego oleju silnikowego do cylindra.
4. Kilkakrotnie pociągnij za linkę rozrusznika, aby rozprowadzić olej w cylindrze.
5. Zainstaluj ponownie świece zapłonowe.
6. Powoli pociągnij za linkę rozrusznika, aż poczujesz opór. Spowoduje to zamknięcie zaworów, aby wilgoć nie mogła dostać się do cylindra silnika. Wróć do rozrusznika delikatnie.

Jeżeli silnik będzie przechowywany z benzyną w zbiorniku paliwa i gaźniku,

ważne jest, aby zmniejszyć ryzyko zapłonu oparów benzyny. Wybierz

dobrze wentylowane miejsce do przechowywania z dala od urządzeń, które działają za pomocą płomienia, takiego jak piec, podgrzewacz wody lub suszarka do ubrań. Unikaj także wszelkich obszarów z silnikiem elektrycznym wytwarzającym iskry lub w których używane są elektronarzędzia

operowane.

Jeśli to możliwe, należy unikać miejsc przechowywania o dużej wilgotności, ponieważ sprzyja to rdzy i korozji.

Jeżeli całe paliwo nie zostało spuszczone ze zbiornika, pozostaw zawór paliwa otwarty

dźwignię w pozycji WYŁĄCZONEJ, aby ograniczyć ryzyko wycieku paliwa.

Ustaw sprzęt tak, aby silnik był wypoziomowany. Przechylanie może spowodować wyciek paliwa lub oleju.

Gdy silnik i układ wydechowy ostygną, przykryj silnik, aby zapobiec przedostawaniu się wilgoci.

pył. Gorący silnik i układ wydechowy mogą zapalić lub stopić niektóre materiały.

Nie używaj folii plastikowej jako osłony przeciwpyłowej. Osłona nieporowata zatrzyma

wilgoć wokół silnika, co sprzyja powstawaniu rdzy i korozji.

Jeżeli pojazd jest wyposażony w akumulator do rozrusznika elektrycznego, należy go ładować raz na miesiąc, gdy silnik jest przechowywany. Pomoże to wydłużyć okres eksploatacji baterii.

Usuwanie z magazynu

Sprawdź silnik zgodnie z opisem w rozdziale SPRAWDŹ PRZED

DZIAŁANIE.

Jeżeli paliwo zostało spuszczone podczas przygotowywania do przechowywania, należy napełnić zbiornik świeżą

benzyną. Jeśli trzymasz pojemnik z benzyną do tankowania, upewnij się, że jest

zawiera tylko świeżą benzynę. Benzyna utlenia się i pogarsza z czasem, powodując trudności z

uruchomieniem.

Jeżeli podczas przygotowywania do przechowywania cylindry zostały pokryte olejem, silnik

może dymić krótko podczas uruchamiania. To normalne.

TRANSPORTOWANIE

Jeżeli silnik pracował, należy odczekać co najmniej 15 minut, aż ostygnie.

przed załadowaniem sprzętu napędzanego silnikiem na pojazd transportowy. A

gorący silnik i układ wydechowy mogą spowodować oparzenia i zapłon niektórych

przybory.

Podczas transportu należy utrzymywać silnik w pozycji poziomej, aby zmniejszyć ryzyko wycieku paliwa.

wyciek. Przesuń dźwignię zaworu paliwa do pozycji WYŁĄCZONEJ.

SILNIK NIE BĘDZIE START	Możliwa przyczyna	Korekta
Rozruch elektryczny: sprawdź baterię	Akumulator rozładowany.	Naładuj baterię .
2. Sprawdź kontrolę pozycje	Zawór paliwa wyłączony.	Przesuń dźwignię w pozycję ON.
	Dławik OTWARTY.	Przesuń dźwignię w pozycję ZAMKNIJ chyba że silnik jest ciepły.
	Wyłącznik silnika wyłączony.	Przekrę ć przełącznik silnika na NA.
3. Sprawdź paliwo.	Brak paliwa.	Zatankować
	Złe paliwo; silnik przechowywany bez leczenia lub spuszczanie benzyny lub zatankowany ze złem benzyna.	Opróżnij zbiornik paliwa i gaźnik. Tankowanie ze świeżą benzyną.
4. Wyjmij i sprawdź świece zapłonowe.	Wadliwe świece zapłonowe, zanieczyszczony lub nieprawidłowo z luką.	Szczelina lub wymiana iskry bubble.
	Świece zapłonowe mokre paliwo (zalany silnik).	Wysuszyć i ponownie zainstalować świece zapłonowe. Start silnik z przepustnicą dźwignia w trybie FAST pozycja.
5. Zabierz silnik do autoryzowany serwis dealera lub zapoznaj się z podrę cznik.	Zapchany filtr paliwa, awaria gaźnika, awaria zapłonu, zablokowany zawór, itp.	Wymień lub napraw wadliwe komponenty jako niezbę dny.

BRAKUJE SILNIKAMOC	Możliwa przyczyna	Korekta
1. Sprawdź filtr powietrza	Elementy filtrujące zatkany.	Wyczyść lub wymień filtr element(y).
2. Sprawdź paliwo.	Brak paliwa.	Zatankować
	Złe paliwo; silnik przechowywany bez obróbki lub spuszczanie benzyny, lub zatankowany ze złem benzyna.	Opróżnij zbiornik paliwa i gaźnik. Tankowanie ze świeżą benzyną.
3. Zabierz silnik do autoryzowany serwis dealera lub zapoznaj się z podrę cznik.	Zapchany filtr paliwa, gaźnik awaria zapłonu awaria zaworu utknął itp.	Wymień lub napraw wadliwe komponenty jako niezbę dny.

9. INFORMACJE TECHNICZNE I KONSUMENCKIE

INFORMACJE TECHNICZNE

Lokalizacja numeru seryjnego

Zapisz numer seryjny silnika w polu poniżej. Będziesz go potrzebować

przy zamawianiu części oraz podczas przeglądu technicznego lub pytań gwarancyjnych.

Numer seryjny silnika:

Połączenie zdalnego sterowania

Dźwignie sterowania przepustnicą i ssaniem są wyposażone w otwory do opcjonalnego mocowania kabla. Poniższe ilustracje pokazują przykłady instalacji dla kabla z litego drutu i elastycznego kabla z oplotem. W przypadku użycia elastycznego kabla z oplotem należy dodać sprężynę powrotną, jak pokazano.

Podczas obsługi przepustnicy za pomocą zdalnie zamontowanego elementu sterującego konieczne jest poluzowanie nakrętki ciernej dźwigni przepustnicy.

Modyfikacja gaźnika w celu pracy na dużych wysokościach Na dużych

wysokościach standardowa mieszanka paliwowo-powietrzna będzie zbyt bogata.

Wydajność spadnie, a zużycie paliwa wzrośnie. Bardzo bogata mieszanka zanieczyści również świecę zapłonową i utrudni rozruch. Eksploatacja na wysokości innej niż ta, na której silnik został certyfikowany, przez dłuższy czas może zwiększyć emisję.

Wydajność na dużych wysokościach można poprawić poprzez specjalne modyfikacje gaźnika. Jeśli zawsze używasz silnika na wysokościach powyżej 5000 stóp (1500 metrów), zleć wykonanie tej modyfikacji gaźnika dealerowi serwisowemu. Ten silnik, gdy jest używany na dużych wysokościach z modyfikacjami gaźnika do użytku na dużych wysokościach, będzie spełniał wszystkie normy emisji przez cały okres użytkowania.

Nawet przy modyfikacji gaźnika moc silnika zmniejszy się o około 3,5% na każde 1000 stóp (300 metrów) wzrostu wysokości. Wpływ wysokości na moc będzie większy, jeśli nie zostanie zamontowany gaźnik.

dokonano modyfikacji.

W przypadku modyfikacji gaźnika do pracy na dużych wysokościach,

mieszanka paliwowo-powietrzna będzie zbyt uboga do stosowania na niskich wysokościach. Eksploatacja na wysokościach poniżej 5000 stóp (1500 metrów) z zmodyfikowanym gaźnikiem może spowodować przegrzanie silnika i poważne uszkodzenie silnika. Do stosowania przy niskich wysokościach, zleć swojemu dealerowi serwisowemu przywrócenie gaźnika do stanu fabrycznego specyfikacje.

Paliwa utlenione

Niektóre konwencjonalne benzyny są mieszane z alkoholem lub eterem związkiem. Te benzyny są zbiorczo określane jako utlenione paliwa.

Aby spełnić normy czystości powietrza, w niektórych obszarach stosuje się paliwa natlenione, które pomagają zmniejszyć emisję.

Jeżeli stosujesz paliwo utlenione, upewnij się, że jest ono bezołowiowe i spełnia wymagania minimalnej liczby oktanowej.

Przed użyciem paliwa utlenionego spróbuj sprawdzić jego skład. W niektórych obszarach informacja ta musi być umieszczona na pompie.

Poniżej przedstawiono zatwierdzone przez Agencję Ochrony Środowiska (EPA) procentowe zawartości utleniaczy:

ETANOLU ----(alkohol etylowy lub zbożowy) 10% obj.

Można używać benzyny zawierającej do 10% etanolu objętościowo. Benzyna zawierająca etanol może być sprzedawana pod nazwą "Gasohol".

MTBE ----(eter metylowo-tert-butylowy) 15% obj.

Można stosować benzynę zawierającą do 15% objętościowo MTBE.

METANOL (alkohol metylowy lub drzewny) 5% obj.

Można stosować benzynę zawierającą do 5% metanolu objętościowo, pod warunkiem, że zawiera również rozpuszczalniki pomocnicze i inhibitory korozji chroniące układ paliwowy. Benzyna zawierająca ponad 5% objętości metanolu może

powodować problemy z uruchomieniem i/lub wydajnością. Może również uszkodzić metalowe, gumowe i plastikowe części układu paliwowego. Jeśli zauważysz jakiekolwiek niepożądane objawy eksploatacyjne, spróbuj innej stacji serwisowej lub zmień markę

benzyny.

Uszkodzenie układu paliwowego lub problemy z wydajnością wynikające z użycia paliwa utlenionego zawierającego więcej niż procent utleniaczy

wymienione powyżej nie są objęte gwarancją.

Informacje o systemie kontroli emisji

Źródło emisji

Proces spalania wytwarza tlenek węgla, tlenki azotu i węglowodory. Kontrola węglowodorów i tlenków azotu jest bardzo

ważna, ponieważ w pewnych warunkach reagują na kształt

smogu fotochemicznego, gdy są wystawione na działanie światła słonecznego. Tlenek węgla nie reaguje w ten sam sposób, ale jest toksyczny.

Wykorzystuje ustawienia gaźnika z ubogą mieszanką i inne systemy w celu zmniejszenia emisji tlenku węgla, tlenków azotu i węglowodorów.

Manipulowanie i zmienianie

Manipulowanie lub zmiana układu kontroli emisji może zwiększyć

emisje przekraczające dopuszczalny limit. Wśród tych aktów, które stanowią manipulacje to: •

Usunięcie lub zmiana jakiejkolwiek części układu dolotowego, paliwowego lub wydechowego.

- Zmiana lub obejście mechanizmu regulacji prędkości lub mechanizmu regulacji prędkości spowodować, że silnik będzie pracował poza zaprojektowanymi przez siebie parametrami.

Problemy, które mogą mieć wpływ na emisje

Jeśli zauważyłeś którykolwiek z poniższych objawów, zgłoś się do serwisu silnika.

sprawdzone i naprawione przez dealera serwisowego. • Trudny

rozruch lub gaśnięcie po uruchomieniu. • Nierówna

praca silnika na

biegu jałowym. • Wypadanie zapłonów lub

strzelanie wsteczne pod obciążeniem.

- Dopalanie (strzelanie wsteczne). • Czarny dym z wydechu lub wysokie zużycie paliwa.

Części zamienne

Systemy kontroli emisji w Twoim silniku zostały zaprojektowane i zbudowane. My

zalecamy stosowanie oryginalnych części podczas konserwacji

gotowe. Te oryginalne części zamienne są produkowane zgodnie z

takie same standardy jak oryginalne części, więc możesz być pewien, że

wydajność. Stosowanie części zamiennych, które nie są oryginalne

konstrukcja i jakość mogą mieć negatywny wpływ na skuteczność kontroli emisji

system.

Producent części zamiennych przyjmuje na siebie odpowiedzialność, że

część nie będzie miała negatywnego wpływu na wydajność emisji. Producent lub

osoba dokonująca regeneracji części musi poświadczyć, że użycie tej części nie spowoduje

niespełnienie przez silnik norm emisji.

Konserwacja

Postępuj zgodnie z harmonogramem konserwacji. Pamiętaj, że ten harmonogram jest oparty zakładając, że Twoje urządzenie będzie wykorzystywane zgodnie z przeznaczeniem.

Długotrwała praca przy dużym obciążeniu lub wysokiej temperaturze albo użytkowanie w wyjątkowo wilgotnych warunkach

lub w warunkach zapylenia, będą wymagać częstszego serwisowania.

Strojenie silnika

PRZEDMIOT	SPECYFIKACJA
Odstę p mię dzy elektrodami świecy zapionowej	0,028 cala -0,031 cala(0,70 mm -0,80 mm)
Luz zaworowy	W: 0,15 mm±0,02 mm (na zimno)Np. 0,20 mm ± 0,02 mm (na zimno)
Inne specyfikacje	Nie potrzeba żadnych innych zmian

INFORMACJE DLA KONSUMENTÓW

Publikacje

Publikacje te dostarczą Ci dodatkowych informacji na temat konserwacji i

naprawy silnika. Możesz je zamówić u swojego dealera silników.

Katalog części

W niniejszej instrukcji znajdują się kompletne, ilustrowane listy części.

SZYBKIE INFORMACJE REFERENCYJNE

Olej silnikowy	Typ	SAE 10W-30, API SE lub SF, do ogólnego stosowania używać
	Pojemność	160/200F(D):0,6L
Świeca zapłonowa	Typ	F7RTC lub inne odpowiedniki.
	Luka	0,028–0,031 cala (0,70 mm–0,80 mm)
Gaźnik	Prę dkość biegu jałowego	1800 obr./min ± 150 obr./min
Konserwacja I	Każde użycie	Sprawdź olej silnikowy. Sprawdź filtr powietrza.
	Pierwsze 20 godzin	Wymień olej silnikowy.
	Późniejszy	Zapoznaj się z konserwacją

10. Specyfikacje

Model	LC168F-2H
Typ	Jednocylindrowy, 4-suwowy, wymuszony obieg powietrza Chłodzenie, OHV
Moc znamionowa (kW/3600 obr./min)	4.1
Maksymalny moment obrotowy (N·m/obr./min)	12.4/2500
Zużycie paliwa (g/kW·h)	395
Prę dkość biegu	1800±150
jałowego Współczynnik fluktuacji	10%
prę dkości Hałas ( )	70
Średnica cylindra × skok tłoka (mm)	68×54
Przemieszczenie (cm3)	196
Stopień sprę żania Tryb	8,5:1
smarowania Tryb	Pluśnię cie
rozruchu Obroty	Rozruch odrzutowy
	Przeciwnie do ruchu wskazówek zegara (od strony WOM)
Luz zaworowy	Zawór wejściowy: 0,10 mm ~ 0,15 mm,Zawór wyjściowy: 0,15 mm ~ 0,20 mm
Luz świecy zapłonowej	0,7mm ~ 0,8mm
Tryb zapłonu	Zapłon tranzystorowy magneto
Oczyszczacz powietrza	Filtr piankowy
Wymiary (długość) (mm)	380
Wymiary (szerokość) (mm)	335
Wymiary (wysokość) (mm)	390
Masa netto (kg)	16

Moc znamionowa silnika podana w tym dokumencie jest mocą netto

wydajność przetestowana na silniku produkcyjnym dla danego modelu silnika i zmierzona zgodnie z normą SAE J1349 przy 3600 obr./min (moc netto) i przy 2500 obr./min

(Maks. moment obrotowy netto). Silniki produkowane masowo mogą różnić się od tej wartości.

Rzeczywista moc wyjściowa silnika zamontowanego w maszynie finalnej będzie się różnić w zależności od wielu czynników, w tym prędkości roboczej

silnika w zastosowaniu, warunków środowiskowych, konserwacji i innych zmiennych.

11. Schematy połączeń

BI	BLACK
Y	YELLOW

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIEL KIEJ BRYTANII

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

LC168F-2H-motor

MODEL:LC168F-2H
