Typ produktu	Monitor ciśnienia w oponach (TPMS)
Model	C110
Marka	Vevor
Zasilanie	12 V DC (zapalniczka samochodowa)
Moc	0,03 W
Zakres pomiaru ciśnienia	0,5 do 6 bar (7,25 do 87 psi)
Masa netto	0,1 kg
Liczba czujników	4 (jeden na oponę)
Wyświetlacz	LCD, jednoczesne wyświetlanie 4 ciśnień i temperatur
Regulowane jednostki	bar/psi, °C/°F
Główne funkcje	Monitorowanie ciśnienia i temperatury, alarmy wizualne i dźwiękowe, inteligentny tryb uśpienia, wykrywanie wycieków
Regulowane progi alarmowe	Wysokie ciśnienie (0,6-6 bar), niskie ciśnienie (0,5-5,9 bar), wysoka temperatura (50-99 °C)
Typ czujnika	Zewnętrzny (przykręcany do zaworu)
Instalacja	Przykręcenie czujników do zaworów, odbiornik podłączyć do zapalniczki
Parowanie	Automatyczne podczas jazdy >20 km/h lub ręczne za pomocą przycisku SET
Konserwacja	Czyścić miękką, suchą szmatką; unikać środków chemicznych
Bezpieczeństwo	Zgodny z FCC część 15; nie modyfikować bez autoryzacji
Części zamienne	Czujniki (wbudowane baterie)
Gwarancja	Poprzez www.vevor.com/support

Często zadawane pytania - C110 Vevor

Jak zainstalować system TPMS Vevor C110 ?

Przykręć zewnętrzne czujniki do zaworów opon. Podłącz odbiornik do zapalniczki samochodowej. Jedź z prędkością powyżej 20 km/h, aby aktywować czujniki. W razie potrzeby wykonaj ręczne parowanie za pomocą przycisku SET.

Jak ustawić progi alarmu ciśnienia ?

Naciśnij i przytrzymaj SET (3 sekundy) aż do długiego sygnału dźwiękowego. Użyj SET, aby przechodzić między ustawieniami (wysokie ciśnienie, niskie ciśnienie, temperatura). Dostosuj za pomocą przycisku +. Przytrzymaj SET przez 3 sekundy, aby zapisać i wyjść.

Co zrobić, gdy włączy się alarm ?

Sprawdź odpowiednią oponę. Ikona pozycji miga wraz z danymi. Naciśnięcie dowolnego przycisku tymczasowo wyłącza brzęczyk, ale alarm powtarza się co minutę, dopóki problem nie zostanie rozwiązany.

Jak zmienić jednostkę ciśnienia (bar/psi) ?

Przytrzymaj SET przez 3 sekundy, następnie krótko naciskaj SET, aż zobaczysz migającą ikonę bar. Użyj +, aby przełączać między bar i psi. Przytrzymaj SET przez 3 sekundy, aby potwierdzić.

Czy czujniki są wodoodporne ?

Tak, czujniki zewnętrzne są zaprojektowane tak, aby wytrzymać warunki atmosferyczne. Są przykręcane bezpośrednio do zaworu i są chronione przed zachlapaniem.

Jak wymienić baterię w czujniku ?

Czujniki mają wbudowaną, niewymienną baterię. W przypadku słabej baterii czujnik należy wymienić. Możesz kupić zapasowe czujniki od Vevor.

Czy system działa z oponami z gumowymi zaworami ?

Tak, czujniki przykręcają się do standardowych zaworów. Upewnij się, że zawór jest w dobrym stanie i dobrze dokręcony, aby uniknąć wycieków.

Co oznacza ikona słabej baterii na wyświetlaczu ?

Ikona słabej baterii miga obok pozycji danej opony. Oznacza to, że bateria czujnika jest słaba. Wymień czujnik jak najszybciej.

Czy mogę używać TPMS w wielu pojazdach ?

Tak, ale czujniki muszą być ponownie sparowane przy każdej zmianie pojazdu. Po przeniesieniu czujników będziesz musiał ponownie przeprowadzić procedurę ręcznego parowania.

Jak czyścić wyświetlacz i odbiornik ?

Użyj miękkiej, suchej szmatki. Nie używaj rozpuszczalników ani środków ściernych. Unikaj kontaktu odbiornika z wodą.

INSTRUKCJA OBSŁUGI C110 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

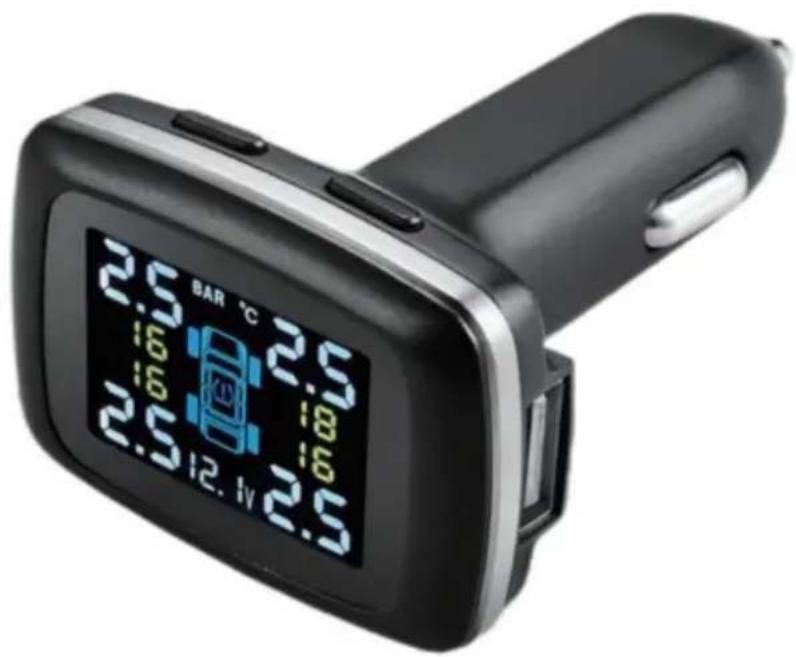

TPMS

MODEL:C110

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

TPMS

MODEL:C110

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

LISTA PARAMETRÓW

Model	C110
Woltaż	Napię cie stałe 12 V
Moc	0,03 W
Sprawdź zakres ciśnienia w oponach (bar)	0,5-6
Masa netto (kg)	0,1

LISTA CZĘŚCI

Nazwa	Zdję cie	Ilość
Klucz		1
Nakrę tka		4
Transduktor		4
Gospodarz		1

DZIAŁANIE

1. CECHY

1. Monitoruj ciśnienie i temperaturę opon
2. Inteligentny tryb uśpienia zapewniający oszczędzanie energii
3. Ostrzeżenie o wycieku opony
4. Wizualne i dźwiękowe ostrzeżenie o nieprawidłowym ciśnieniu i temperaturze w oponach
5. Wyświetla jednocześnie temperaturę i ciśnienie w maksymalnie 4 oponach
6. Można ustawić na stały pasek lub PSI
7. Można ustawić temperaturę °C lub °F

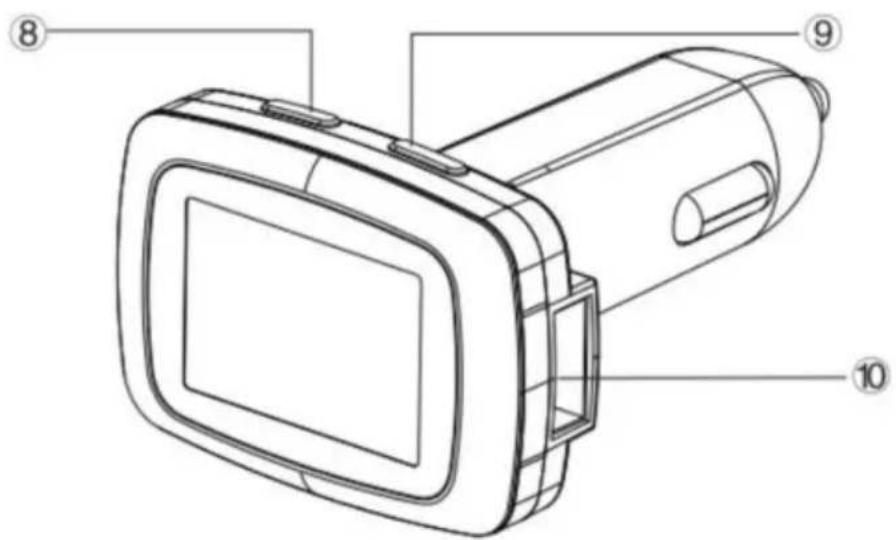

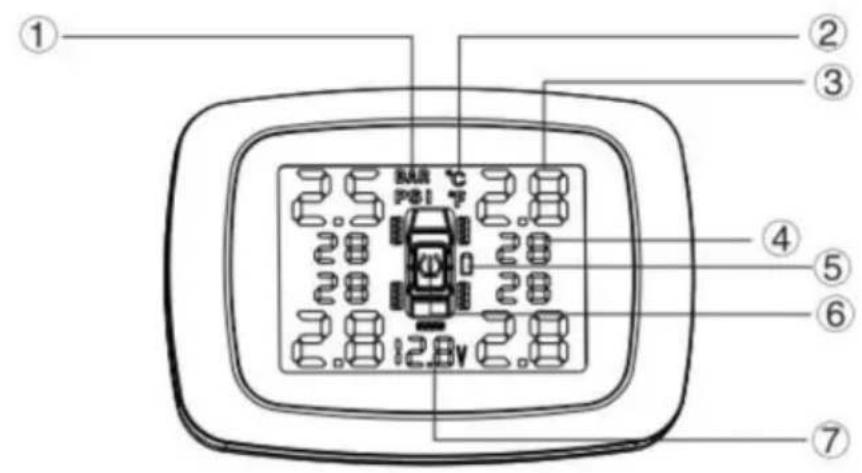

2. Struktura

1. Przed użyciem tego produktu naciśnij dowolny przycisk na wyświetlaczu, aby go włączyć, a następnie ładuj wyświetlacz przez 3-4 godziny za pomocą ładowarki z wtyczką samochodową.
2. Fabryczne ustawienie parametrów

	Zakres ustawień parametrówDomyślne ustawienie fab
Dane alarmowe ciśnienia HI: 3,0Bar	0,6-6,0 barów
dane alarmowe niskiego ciśnienia: 2,0 bara	0,5-5,9 bara
Dane alarmowe temperatury HI: 68 °C	50-99 °C

1. 1 bar = 14,5 psi

4. INSTRUKCJA OBSŁUGI

1. Gdy ACC jest włączone, wyświetlacz przejdzie w tryb autotestu na 2 sekundy. Po 2 sekundach wszystkie ikony zostaną wyświetlone na ekranie LCD i będą gotowe do odbioru nowych danych. Gdy ACC jest wyłączone, wyświetlacz będzie wyłączony.
2. Gdy prędkość osiągnie 20 kilometrów na godzinę, czujnik zostanie aktywowany i zacznie wykrywać i wysyłać dane dotyczące ciśnienia i temperatury.
3. Instrukcja alarmowa

a) Gdy ciśnienie w oponie przekracza ustawiony zakres lub gdy opona przecieka, należy wybrać odpowiednią oponę

ikona pozycji, dane ciśnienia i ikona alarmu (!) zaczną migać razem, a ikona

wbudowany brzęczyk będzie ćwierkał jako: Bi Bi. Uwaga: naciśnięcie dowolnego przycisku może wyłączyć brzęczyk, ale wszystkie odpowiednie ikony nadal migają, brzęczyk będzie generował sygnał dźwiękowy raz na minutę.

B). Gdy temperatura opon przekroczy ustawione dane, odpowiednia ikona pozycji opony

dane dotyczące temperatury i ikona alarmu wysokiej temperatury (!) zaczną migać razem, a wbudowany brzęczyk będzie ćwierkał jako: Bi Bi.

C). Gdy poziom naładowania baterii czujnika jest niski, ikona odpowiedniej pozycji opony, ikona niskiego

poziomu naładowania baterii czujnika będą migać jednocześnie, a wbudowany brzęczyk będzie ćwierkał jako: Bi Bi. Uwaga: Aby wyłączyć brzęczyk, należy nacisnąć ustawiony przycisk, uwaga – wszystkie ikony będą nadal migać,

brzęczyk będzie „ćwierkał” raz na minutę.

5. STAN ALARMU

1. Wejście i wyjście z trybu ustawień:

Nacisnąć przycisk „SET” i przytrzymać przez 3 sekundy, zwolnić przycisk po usłyszeniu 1

długiego sygnału dźwiękowego, system monitorowania przejdzie do trybu ustawień. Nacisnąć krótko przycisk „SET”, aby wybrać spośród następujących ustawień: Bar-Psi, C > F, ciśnienie

HI, ciśnienie LO, temperatura alarmowa HI. Naciśnij przycisk (+), aby wyregulować

odpowiednie dane. Po zakończeniu wszystkich ustawień naciśnij i przytrzymaj przycisk „SET”.

świeci się przez 3 sekundy, po usłyszeniu krótkiego sygnału dźwiękowego, system zapisuje wszystkie ustawione parametry i opuszcza tryb ustawień.

(Uwaga: jeśli po wejściu w tryb ustawień nie zostanie wykonana żadna operacja w ciągu 3 minut, system automatycznie opuści tryb i powróci do normalnego trybu pracy)

1. Ustawienie wysokiego ciśnienia w oponach:

Naciśnij i przytrzymaj

przycisk „SET” przez 3 sekundy, po czym zwolnij przycisk

po usłyszeniu 1 długiego sygnału dźwiękowego, urządzenie wejdzie w tryb ustawień.

Następnie naciśnij przycisk (+) jeden po drugim, aby przejść do trybu ustawiania ciśnienia w oponach HI.

Dane ciśnienia HI migają, naciśnij przycisk (+), aby dostosować dane, a następnie naciśnij

przycisk „SET” i przytrzymaj go przez 3 sekundy, zwolnij przycisk po usłyszeniu krótkiego

sygnału dźwiękowego, system zapisuje ustawione dane i wychodzi z trybu.

(Uwaga: ustawione dane ciśnienia HI muszą być wyższe niż ustawione dane ciśnienia LO.

Zakres regulacji ciśnienia HI: 0,6-6,0 Bar. Domyślne ustawienie fabryczne: 3,0 bar)

1. Ustawienie ciśnienia w oponach LO: Naciśnij i przytrzymaj przycisk (+) przez 3 sekundy.

Zwolnij przycisk po usłyszeniu 1 długiego sygnału dźwiękowego, system wejdzie w tryb ustawień. Następnie naciśnij

przycisk „SET”, jeden po drugim, aby wejść w ustawienia ciśnienia w oponach LO

status. Dane dotyczące ciśnienia LO zaczną migać. Następnie naciśnij przycisk (+), aby dostosować dane

naciśnij krótko przycisk „SET” i przytrzymaj przez 3 sekundy, zwolnij przycisk po usłyszeniu I

sygnału dźwiękowego, system zapisze ustawione dane i wyjdzie z trybu. (Uwaga: zestaw

Dane ciśnienia LO muszą być niższe niż ustawione dane ciśnienia HI, Ciśnienie LO

regulowany zakres: 0,5-5,9 bara, ustawienie fabryczne: 2,0 bara)

1. Zwolnij przycisk po usłyszeniu 1 długiego sygnału dźwiękowego, system przejdzie do trybu ustawień.

Następnie naciśnij przycisk (+) jeden po drugim, aby przejść do ustawienia temperatury alarmu HI

stanie, ikona zacznie migać, naciśnij przycisk W PRAWO, aby dostosować dane, a następnie naciśnij

naciśnij przycisk i przytrzymaj przez 3 sekundy, zwolnij przycisk po usłyszeniu I krótkiego sygnału dźwiękowego,

system zapisuje ustawione dane i wychodzi z trybu.

(Uwaga: zakres regulacji temperatury HI: 50 °C - 99 °C Domyślne ustawienie fabryczne:

68 °C)

1. Ustawienie jednostki ciśnienia: Naciśnij i przytrzymaj przycisk (+) przez 3 sekundy, a następnie zwolnij

naciśnij przycisk po usłyszeniu 1 długiego sygnału dźwiękowego, system przejdzie w tryb ustawiania jednostki ciśnienia.

Ikona paska zacznie migać. Naciśnij przycisk (+), aby wyregulować jednostkę, a następnie naciśnij przycisk Set

przycisk i przytrzymaj go przez 3 sekundy, zwolnij przycisk po usłyszeniu 1 krótkiego sygnału dźwiękowego

system zapisuje ustawione dane i wychodzi z trybu. (Domyślne ustawienie fabryczne: Pasek)

1. Ustawianie jednostki temperatury: Naciśnij i przytrzymaj przycisk (+) przez 3 sekundy, zwolnij przycisk po

usłyszeniu 1 długiego sygnału dźwiękowego, system przejdzie do trybu ustawień.

Następnie naciskaj przycisk (+) jeden po drugim, aby przejść do stanu ustawiania jednostki temperatury.

Ikona C zacznie migać. Naciśnij przycisk (), aby dostosować dane, a następnie naciśnij przycisk

i przytrzymaj przez 3 sekundy, zwolnij przycisk po usłyszeniu 1 krótkiego sygnału dźwiękowego system zapisuje ustawione dane i wychodzi z trybu.

1. Dopasowanie kodu ciśnienia w oponach: Naciśnij i przytrzymaj przycisk (+) przez 3 sekundy i zwolnij go po usłyszeniu długiego „Bi”, aby wejść w tryb dopasowywania kodu ciśnienia w oponach, ikona lewego przedniego koła i „_”. Szybko naciśnij przycisk „SET”, aby wybrać oponę do dopasowania i odpowiednia opona po wybraniu „_” będzie migać przez czas, napompuj odpowiednią oponę (czujnik zewnętrzny jest bezpośrednio przykręcony do zaworu), po odebraniu sygnału „_” zmienia się wartość ciśnienia, aby wskazać, że dopasowanie powiodło się, następnie naciśnij krótko przycisk (+), aby przejść do następnej opony. Wykonaj poprzedni krok, aby dopasować inne opony. Po dopasowaniu naciśnij i przytrzymaj (+) przez 3 sekundy, zapisz i wyjdź po „Bi” (wprowadzanie dopasowania opon tryb bez żadnej akcji, tryb dopasowania zostanie automatycznie wyłączony po 3 minutach) (Uwaga: czujnik i odbiornik zostały dopasowane przed opuszczeniem fabryki i aby zmienić czujnik lub odbiornik, należy ponownie dopasować czujnik lub odbiornik.)

INSTALACJA CZUJNIKA WEWNĘTRZNEGO

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia. 2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą spowodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez impreza odpowiedzialnego za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Uwaga: ten produkt został przetestowany i uznany za zgodny z ograniczeniami klasy B urządzenia cyfrowego, zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach mieszkalnych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Jednak nie ma gwarancji, że

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można stwierdzić poprzez

wyłączanie i włączanie produktu, użytkownik jest zachęcany do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z następujących środków.

• Zmień orientację lub położenie anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

PRAWIDŁOWA UTYLIZACJA

Ten produkt podlega przepisom Dyrektywy Europejskiej

2012/19/UE. Przekreślony symbol kosza na śmieci na kółkach

wskazuje, że produkt wymaga oddzielnej zbiórki odpadów w

Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów

oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać

zwykłych odpadów domowych, ale należy je oddać do punktu zbiórki w celu recyklingu urządzenia elektryczne i elektroniczne.
