INSTRUKCJA OBSŁUGI RC-1803I Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

UCHWYT NA ROWER NA HAKU

MODEL: RC-1803I

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

UCHWYT NA ROWER NA HAKU

MODEL: RC-1803I

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego?

Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-

Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

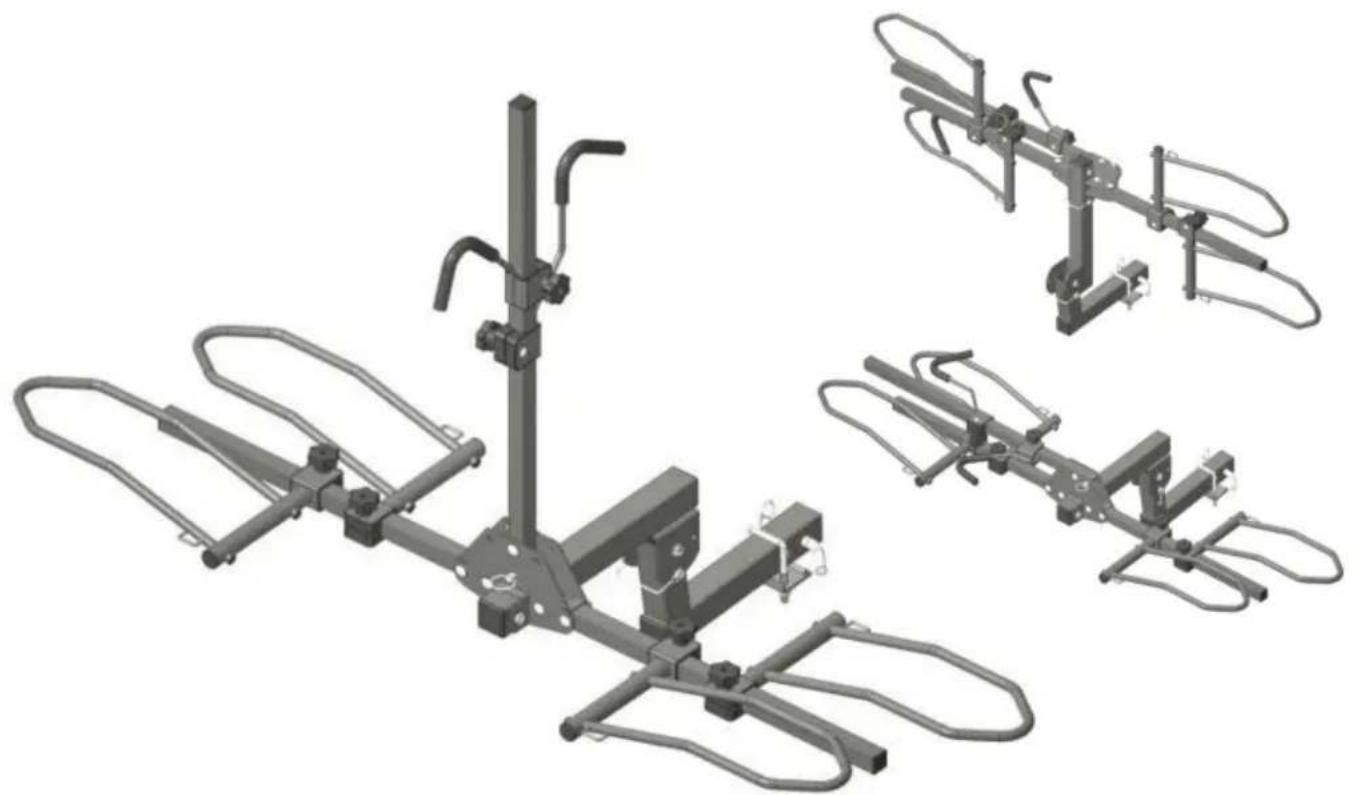

PAREMETRY PRODUKTU

Model	RC-1803I
Pojemność (rowery)	2
Maksymalne obciążenie	160 funtów
Typ usługi pojazdu	Samochód, SUV, Ciężarówka, Przyczepa
Zastosowanie (rowery)	Wszystkie rowery (oprócz rowerów tandemowych)
Rozmiar montażowy	2 cale
Kolor	Czarny

LISTA PAKOWANIA

Podczas rozpakowywania tego produktu należy sprawdzić, czy wymienione poniżej części są kompletne są dołączone i dokładnie sprawdzone pod kątem ewentualnych uszkodzeń podczas transportu. Jeśli jakaś część jest brakująca lub uszkodzona, nie próbuj złożyć lub używać produktu.

Brak	obrazu	Numer części	Ilość I	N the	Zdjęcie	Numer części	Ilość I
A		Rama nośna 1 B				Belka	1
C		Poprzeczny Rura 30*30*650	2D			Rura pionowa 30*30*850	1
I			2	F		KołoKoło Ramka-02Ramka-01	2
G		Hak ramowy-01 1 H				Hak do ramy-02 1
		Bandaż25*500	4	J		Bandaż25*2500	1
K		Szpilka bezpieczeństwa -Krótki	1	L		Szpilka bezpieczeństwa -Długi	1
M		ZłączonySiedziba	1 N			Podkładka płaskaM8*25	6
TO		Nakrętka zabezpieczająca M10 7 P				Podkładka sprężystaM8	6
Q		Śruba sześciokątnaM10*55	5 R			Dekolt kwadratowyŚrubaM8*70	6
S		ZewnętrznyŚruba sześciokątnaM10*70	1 tona			ZewnętrznySześciokątnyŚruba M10*80	1
W		Stały sworzeń obrotowy	1 V			R-pin	1
W		Śruba kulowa stalowa	1x			Płyta dociskowaŚrubaM10	1
I		Płyta dociskowa	1 Z			Podkładka sprężystaM10	2
AA		Nakrętka sześciokątnaM10	2	AB		Podkładka płaskaM10	16
AC		Zacisk plastikowyBlok	12 n.e.			Nakrętka gałkowaM8	6
ALE		Mała lina	8

INSTRUKCJE BEZPIECZEŃSTWA

Przeczytaj uważnie niniejszą instrukcję i zachowaj ją do wykorzystania w przyszłości. Jeśli to jeśli produkt jest przekazywany osobie trzeciej, wówczas należy przestrzegać tych instrukcji dołączony.

Podczas stosowania produktu należy zawsze przestrzegać podstawowych środków ostrożności, aby: zmniejszyć ryzyko wystąpienia urazu, w tym:

DANGER

Ryzyko wypadków!

Żaden tylny zwis pojazdu nie może przekraczać 60% rozstawu osi lub

12,14 stóp (3,7 m), w zależności od tego, która wartość jest mniejsza.

Maksymalne wymiary pojazdu, łącznie z ładunkiem, wynoszą 8,2 stopy (2,5 m)

szerokości i 14 stóp (4,3 m) wysokości. Pojazd wyposażony w bagażnik na rowery, wzdłuż

z żadnymi rowerami nie może przekraczać tych limitów. (Weź pod uwagę

(proporcjonalność ładunku do wielkości pojazdu.)

W przypadku montażu tego produktu prędkość pojazdu nie może być w żadnym wypadku okoliczności przekraczają 75 mph (120 km/h). Zawsze przestrzegaj obowiązującej prędkości ograniczenia i inne przepisy ruchu drogowego.

WARNING

Ryzyko uszkodzenia!

W przypadku montażu produktu z załadowanymi rowerami lub bez, istnieje ryzyko kolizji,

może dojść do uszkodzenia mienia i/lub obrażeń ciała. Należy zachować ostrożność w przypadku zwiększonego

wymiary (długość/szerokość/wysokość) pojazdu przed cofaniem i jazda

do garaży, zamkniętych parkingów, myjni samochodowych, pod mostami, w metrze lub

tunele.

Nieprawidłowy montaż produktu i/lub załadunek rowerów na produkt

może spowodować uszkodzenie pojazdu i/lub rowerów i może skutkować

obrażenia ciała.

Jazda terenowa nie jest zalecana, szczególnie gdy produkt jest obciążony.

Może to spowodować uszkodzenie pojazdu, rowerów lub produktu.

Bezpieczeństwo na drodze

CAUTION

Ryzyko wypadków!

Ryzyko wypadków! Nagłe hamowanie, gwałtowne ruszanie i ostre zakręty muszą być unikać w miarę możliwości.

Maksymalna prędkość podczas jazdy przez progi zwalniające nie może przekraczać 6,2 mil na godzinę. (10 km/h).

Jeżeli nie jest możliwe zachowanie odległości 3,94 stopy (1,2 m) za tylną częścią pojazdu,

W przypadku roweru o ograniczonej długości, na jego zewnętrznej części musi być umieszczony sygnał ostrzegawczy.

Sygnałem ostrzegawczym w ciągu dnia musi być jaskrawo kolorowa flaga lub kawałek

material, którego każdy bok ma co najmniej 30 cm długości, a w przypadku jazdy nocą - czerwone światło widoczne z odległości co najmniej 656 stóp (200 m).

Po zamontowaniu produktu można ustawić parametry nawigacyjne (zakręty i hamowanie)

zmiany w pojeździe, zwłaszcza gdy jest on obciążony (w szczególności przy bocznym wietrze)

wrażliwość). Należy dostosować rutynę jazdy. Jazda pojazdu

charakterystyka i zachowanie podczas hamowania zmieniają się, gdy na pojeździe przewożone są ładunki produkt.

Podczas przewożenia ładunków na produkcie należy dostosować prędkość jazdy

w zależności od warunków zewnętrznych, takich jak nawierzchnia drogi, wiatry boczne, ogólne

sytuacje drogowe itp. Zaleca się przestrzeganie obowiązujących ograniczeń prędkości

na każdą drogę!

Podczas korzystania z tego produktu należy wyłączyć automatyczny system otwierania klapy bagażnika, jeśli pojazd jest wyposażony w tę funkcję. Otwórz klapę tylną ręcznie.

Jeśli na bagażniku znajdują się rowery, należy otworzyć tylną klapę zgodnie z instrukcją.

produkt.

Bezpieczeństwo produktu

Montaż należy wykonać zgodnie z instrukcją.

Podczas montażu produktu należy trzymać dzieci i zwierzęta z dala od urządzenia.

Nie używaj produktu, jeśli jakakolwiek jego część brakuje, jest uszkodzona lub zużyta.

Ten produkt powinien być instalowany, konserwowany i obsługiwany wyłącznie przez osobę doświadczony dorosły. W razie wątpliwości skonsultuj się ze specjalista.

Produkt ten został zaprojektowany w taki sposób, aby przy prawidłowym montażu, zamocowaniu i operacja nie spowoduje uszkodzenia pojazdu.

Nie dokręcaj elementów mocujących zbyt mocno.

Ten produkt jest przeznaczony do bezpośredniego montażu w pojeździe i ma rozmiar 2 cali zaczep.

Ten produkt nie jest przeznaczony do pracy w ekstremalnych warunkach pogodowych, zwłaszcza powietrze nadmorskie.

OGŁOSZENIE

Sprawdź prześwit. Kierowca jest odpowiedzialny za zapewnienie, że jest

wystarczający prześwit. Zależy to od pojazdu, ładunku i drogi.

Prześwit powinien uwzględniać odległość od tylnych kół i

ruchy narzucane przez rampy podjazdowe i progi zwalniające. Powinno być od 12" do 15" (od 30 do 38 cm).

Nie używaj tego produktu do celów innych niż przewożenie rowerów. Nie

modyfikować jakichkolwiek komponentów produktu.

Nie przekraczaj maksymalnego dopuszczalnego obciążenia ani nie przewoź większej liczby rowerów niż zalecane dla każdego modelu.

Zawsze używaj paska bezpieczeństwa, aby przymocować rowery do tego produktu. Wymień wszelkie

pas bezpieczeństwa przy pierwszych oznakach zużycia.

Upewnij się, że zachowana jest bezpieczna odległość między rowerami a podłożem,

szczególnie podczas wjazdu na podjazd. Ten produkt służy do przewożenia standardowego roweru

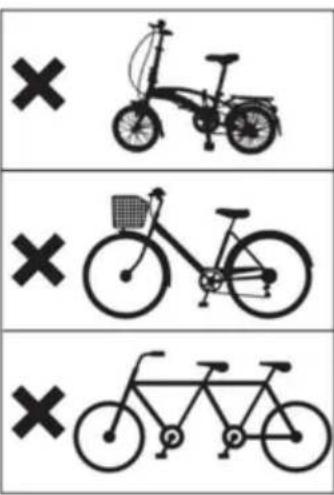

ramy. Nie przewozić rowerów tandemowych i leżących.

Nie należy przewozić rowerów z elementami mocującymi, takimi jak foteliki dziecięce, sakwy,

pokrowce na koła, kompletne pokrowce na rowery lub silniki.

Wszystkie luźne lub wyjmowane części i akcesoria rowerów (np. rączki narzędziowe, foteliki dziecięce)

Przed załadowaniem tego produktu należy usunąć wszelkie elementy (nośniki, pompy itp.).

Nie należy pozwalać dzieciom wspinać się na produkt lub bawić się nim.

Ze względu na oszczędność paliwa i bezpieczeństwo innych użytkowników drogi produkt ten musi być

zdemontować z pojazdu, gdy nie jest używany.

Zachowaj bezpieczną odległość między rurą wydechową a rowerem(ami), aby

ciepło spalin nie może mieć wpływu na rower(y) ani paski. Upewnij się, że opony roweru są

nie bezpośrednio za rurą wydechową.

W razie potrzeby należy stosować dodatkowe zabezpieczenia, aby chronić rowery i tylną klapę przed zarysowaniami. niezbędny.

Zawsze najpierw umieszczaj największy/najcieższy rower najbliżej pojazdu, a następnie Następnie ułów pozostałe na zewnątrz według wielkości.

Pojazd powinien być w dobrym stanie w miejscu, w którym znajduje się produkt. usytuowany.

Nie montować na żadnych przyczepach ani pojazdach kempingowych, w tym pojazdach klasy B.

Kontrola

Regularnie sprawdzaj produkt pod kątem korozji, zużycia i uszkodzeń. Zaprzestań używania produkt w przypadku zauważenia pierwszych oznak uszkodzenia lub odłączenia się jego części.

Regularnie sprawdzaj, czy wszystkie elementy montażowe, śruby, paski, pokrętła i piasty tego urządzenia są sprawne. produkty są solidnie dokręcone.

Po każdej nowej instalacji tego produktu w pojeździe i po każdym nowym załadunek, produkt i ładunki należy sprawdzić po krótkim czasie jazdy (maksymalnie 30 minut na złej drodze lub 31,1 mil (50 km) na normalnej drodze) i W razie konieczności dokręcić.

Należy sprawdzić połączenia śrubowe pomiędzy tym produktem a pojazdem. do stałego mocowania w regularnych odstępach czasu - najpóźniej co 310,7 mil (500 km) - i dokręcać w razie potrzeby, szczególnie podczas dłuższych podróży. W przypadku złego warunków drogowych, kontrolę połączeń śrubowych należy powtarzać co 2 godziny.

Przed każdą podróżą należy wykonać wszystkie połączenia śrub, bagażnika podstawowego i należy sprawdzić wytrzymałość i szczelność zamocowań i innych elementów podtrzymujących. W razie konieczności dokręcić.

Po przerwach, podczas których pojazd z tym produktem pozostaje bez nadzór, wszystkie dostępne zapięcia produktu i ładunku muszą być sprawdzono wytrzymałość i funkcjonalność (badanie pod kątem szkodliwych czynników zewnętrznych) (wpływy)!

Przed pierwszym użyciem

Sprawdź, czy produkt nie uległ uszkodzeniu podczas transportu.

Usuń wszystkie materiały opakowaniowe.

Przed montażem należy wyczyścić pojazd, zwłaszcza części wchodzące w jego skład.

kontaktu z tym produktem.

Przed instalacją produktu należy oczyścić jego powierzchnię.

INSTRUKCJA INSTALACJI

1× 200mm Klucz nastawny

1× klucz 17mm

1. Procedury montażu

1

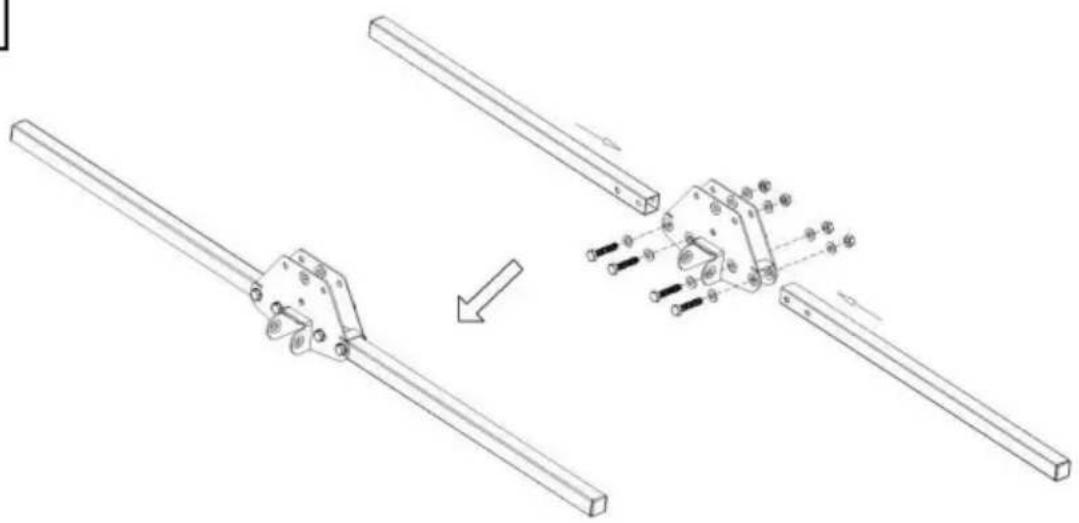

Złoż części Cx2, M, Qx4, Ox4 i ABx8, jak pokazano na rysunku, i dokręć wszystkie nakrętki za pomocą klucza 17 mm.

2

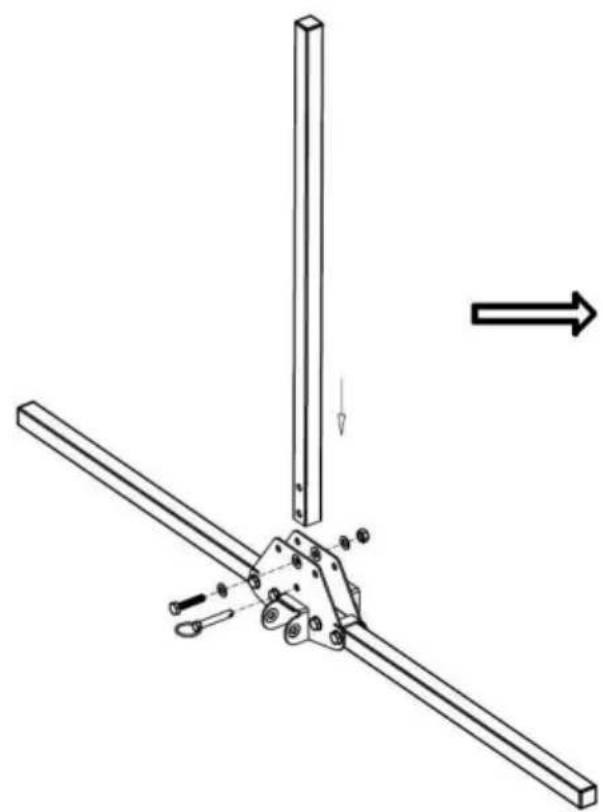

Zainstaluj część D, jak pokazano na rysunku, w zespole w kroku 1, zmontuj części Q, O, ABx2 i dokręć nakrętkę kluczem 17 mm. Włóż sworzeń W do otworu, jak pokazano na rysunku.

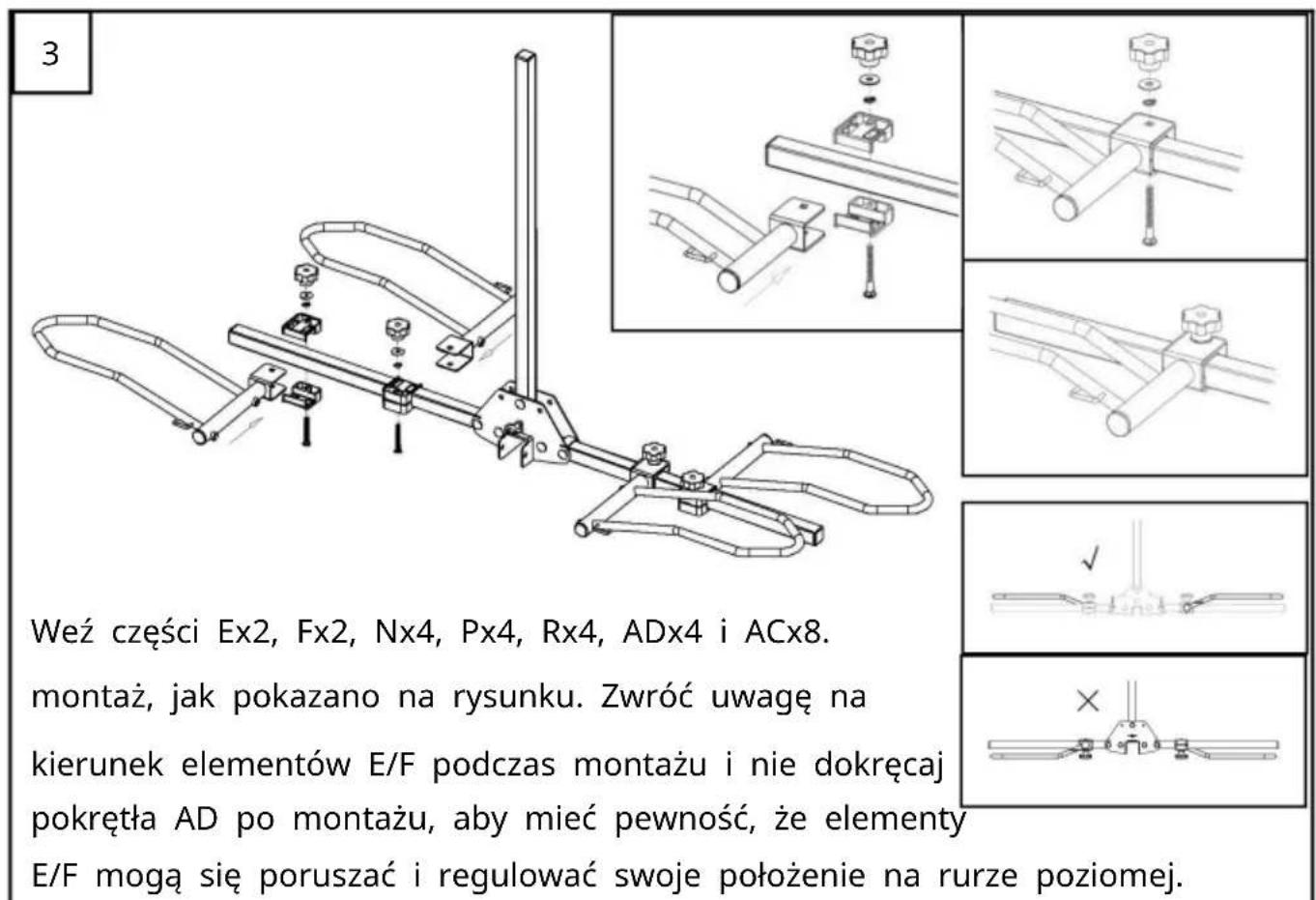

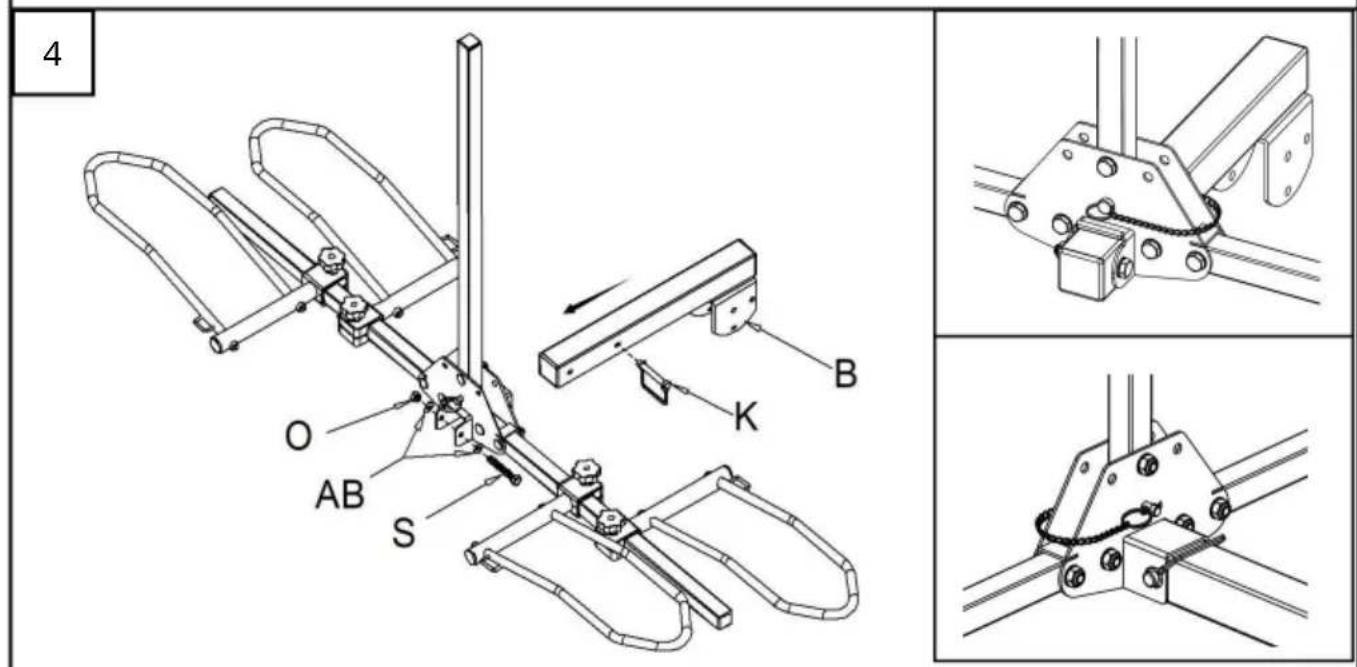

Weź części B, O, ABx2, S, K i zmontuj je w zestawie w kroku 3, jak pokazano na rysunku. Po dokręceniu nakrętki O poluzuj ją o pół obrotu i zamocuj za pomocą kołka K.

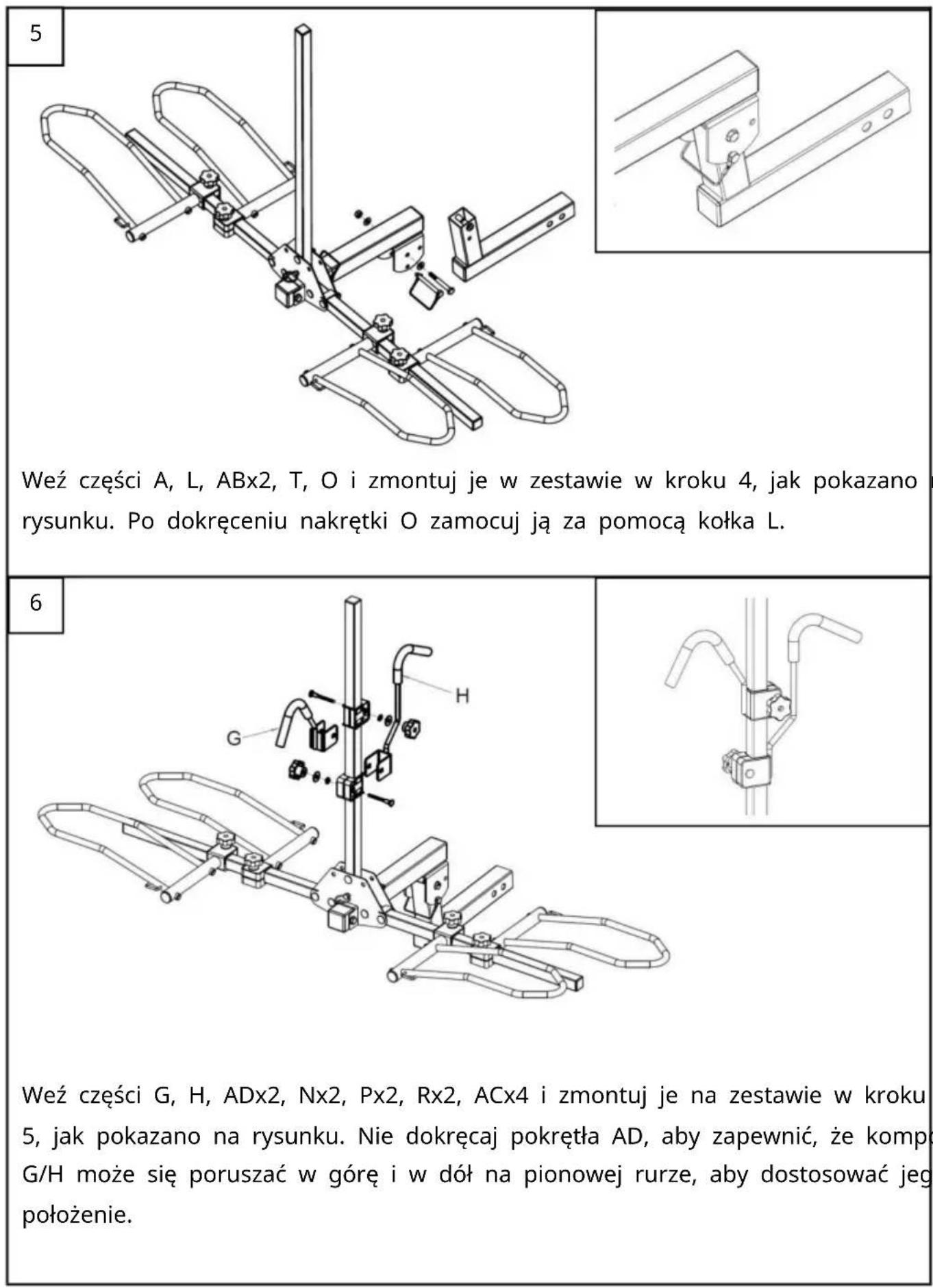

Weź części A, L, ABx2, T, O i zmontuj je w zestawie w kroku 4, jak pokazano na rysunku. Po dokręcenu nakrętki O zamocuj ją za pomocą kołka L.

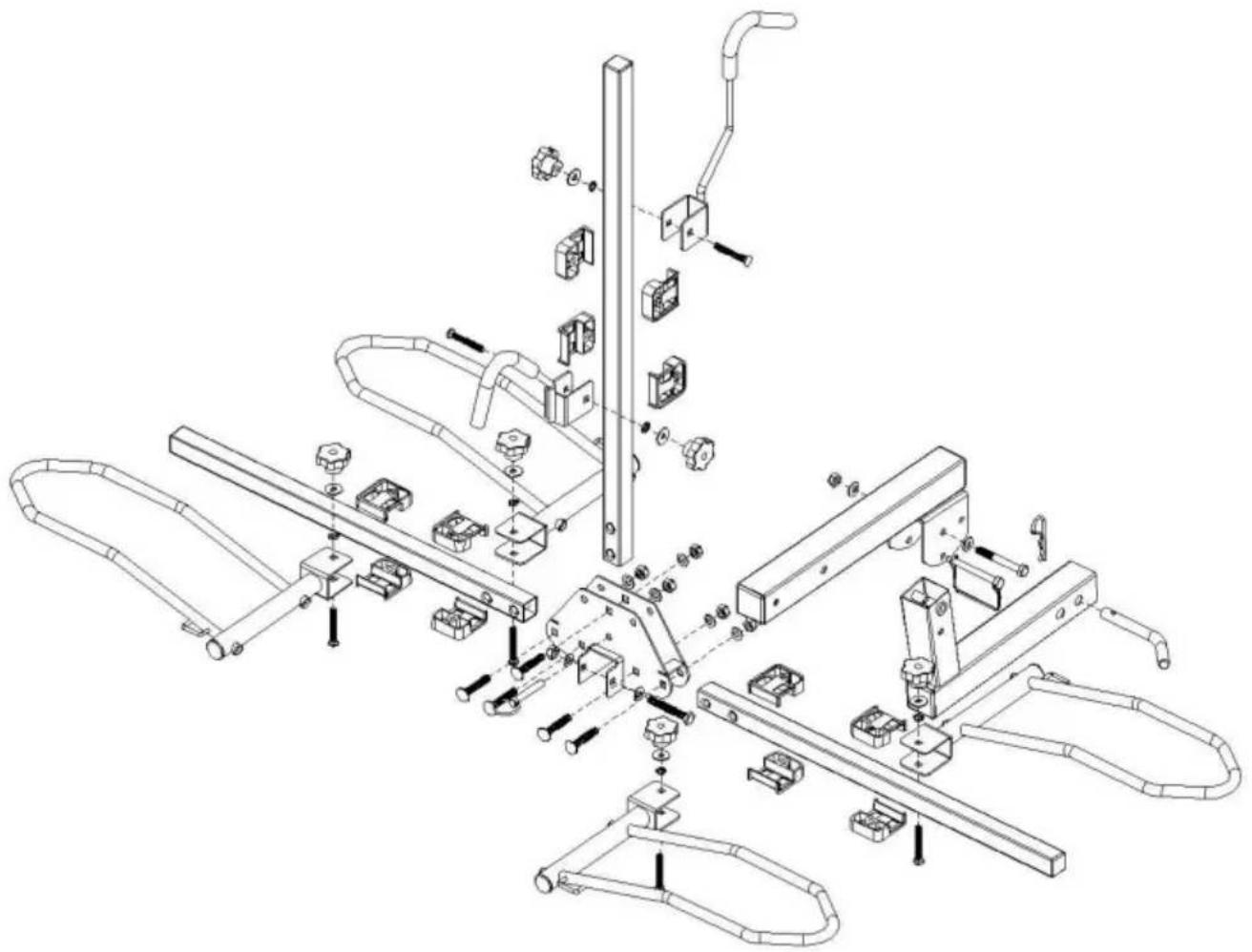

Weź części G, H, ADx2, Nx2, Px2, Rx2, ACx4 i zmontuj je na zestawie w kroku 5, jak pokazano na rysunku. Nie dokręcaj pokrętła AD, aby zapewnić, że komponent G/H może się poruszać w góre i w dół na pionowej rurze, aby dostosować jego położenie.

2. Procedury instalacji

7

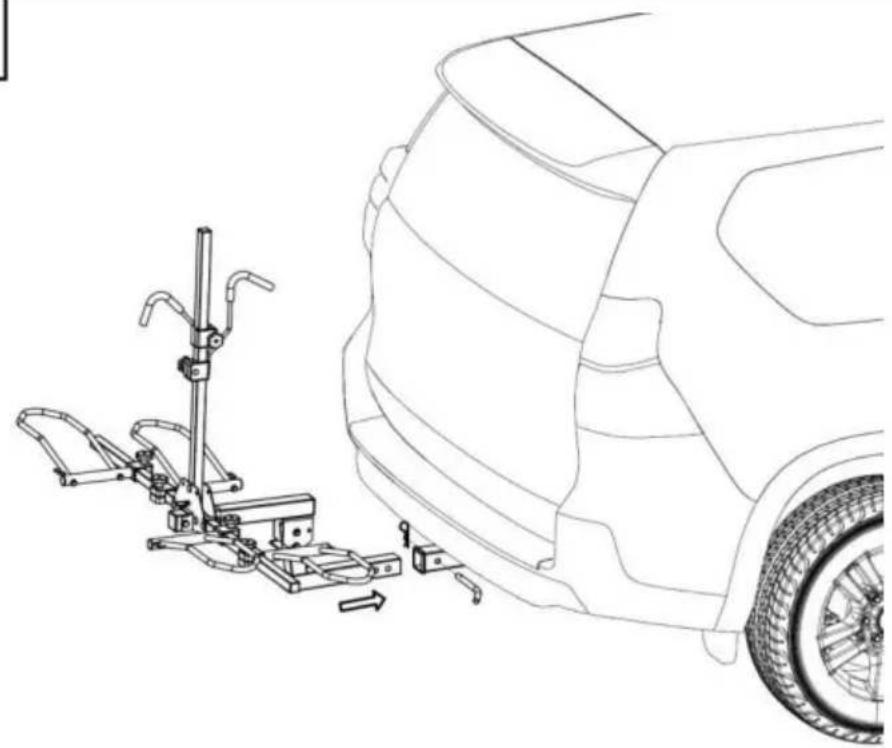

Zamontuj produkt z kroku 6 na stałym uchwycie z tyłu samochodu, jak pokazano na rysunku, przełoż sworzeń U przez otwór na sworzeń i użyj sworznia V, aby przebić okrągły otwór w sworzniu U, co zapobiegnie wypadnięciu sworznia.

8

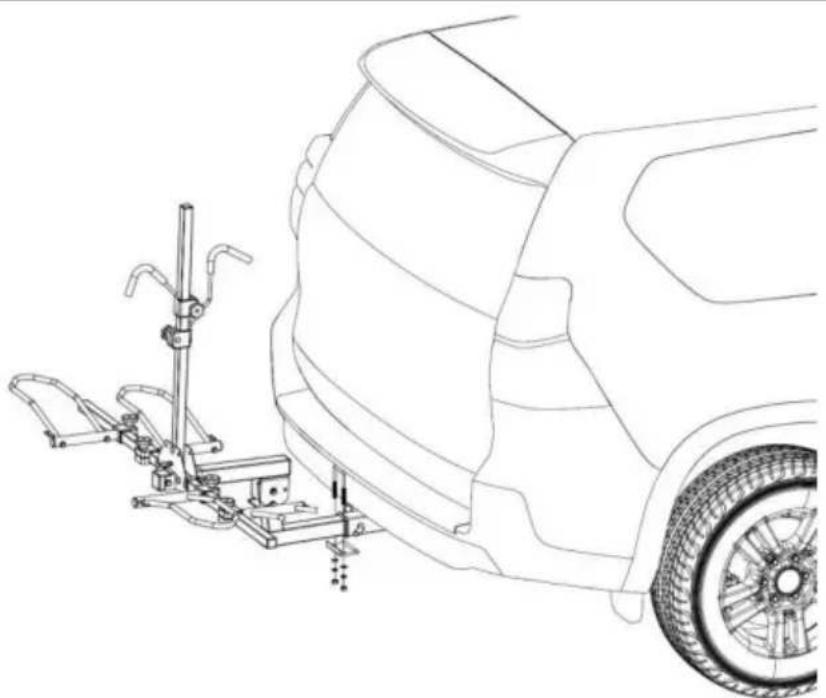

Po wykonaniu kroku 7 wyjmij akcesoria X, Y, Z, AA i AB, jak pokazano na rysunku dotyczącym montażu luzu, i upewnij się, że nakrętka AA jest dokręcona za pomocą narzędzie klucz.

9

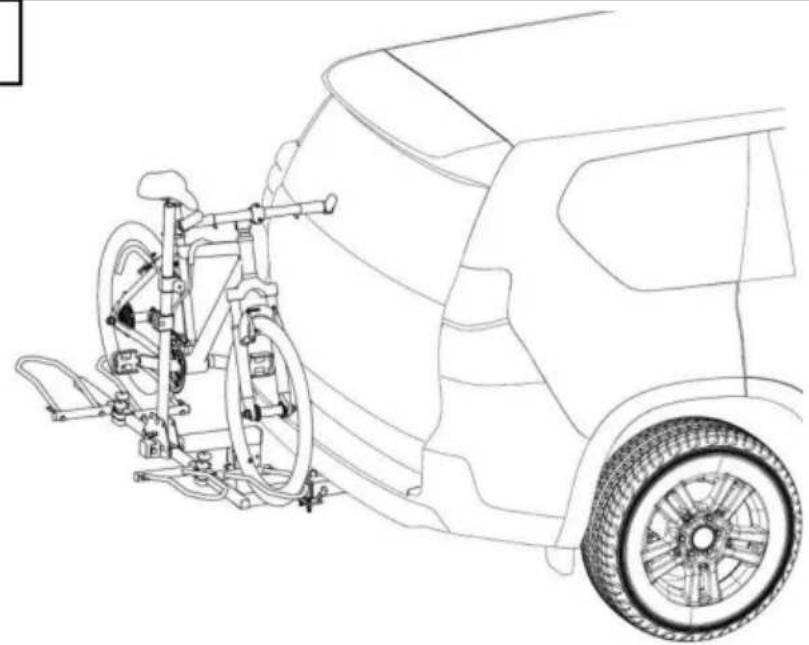

Z grubsza dostosuj odległość między dwiema ramami kół E i F zgodnie z rzeczywistym rozstawem osj przednich i tylnych kół roweru. Najpierw umieść rower na wewnętrznej stronie ramy, jak pokazano na rysunku, i zamocuj hak H do belki poprzecznej roweru. Dokładnie dostosuj odległość między E i F, aby koła po prostu wsunęły się do ramy koła, i dokręć pokrętło blokujące na haku H.

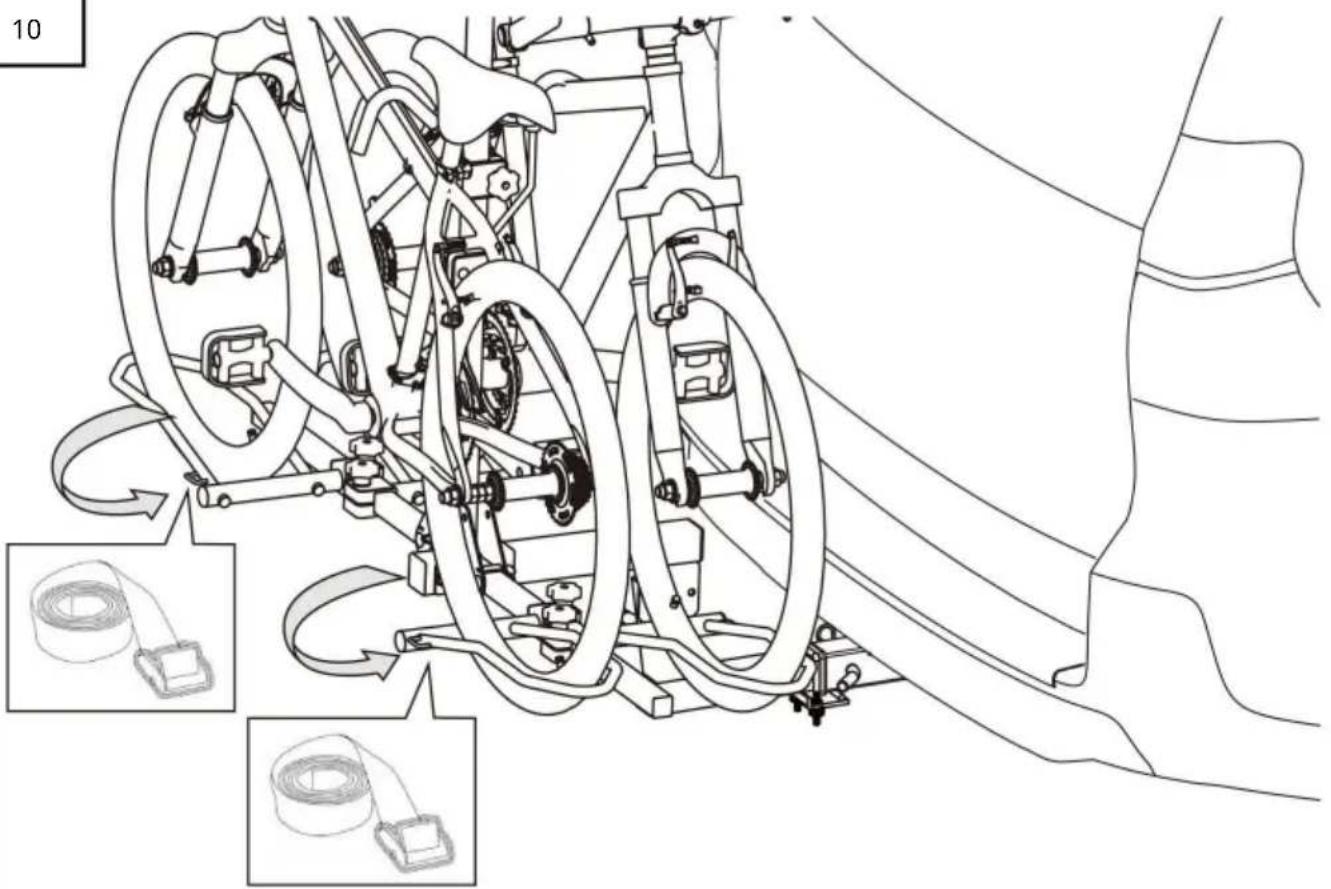

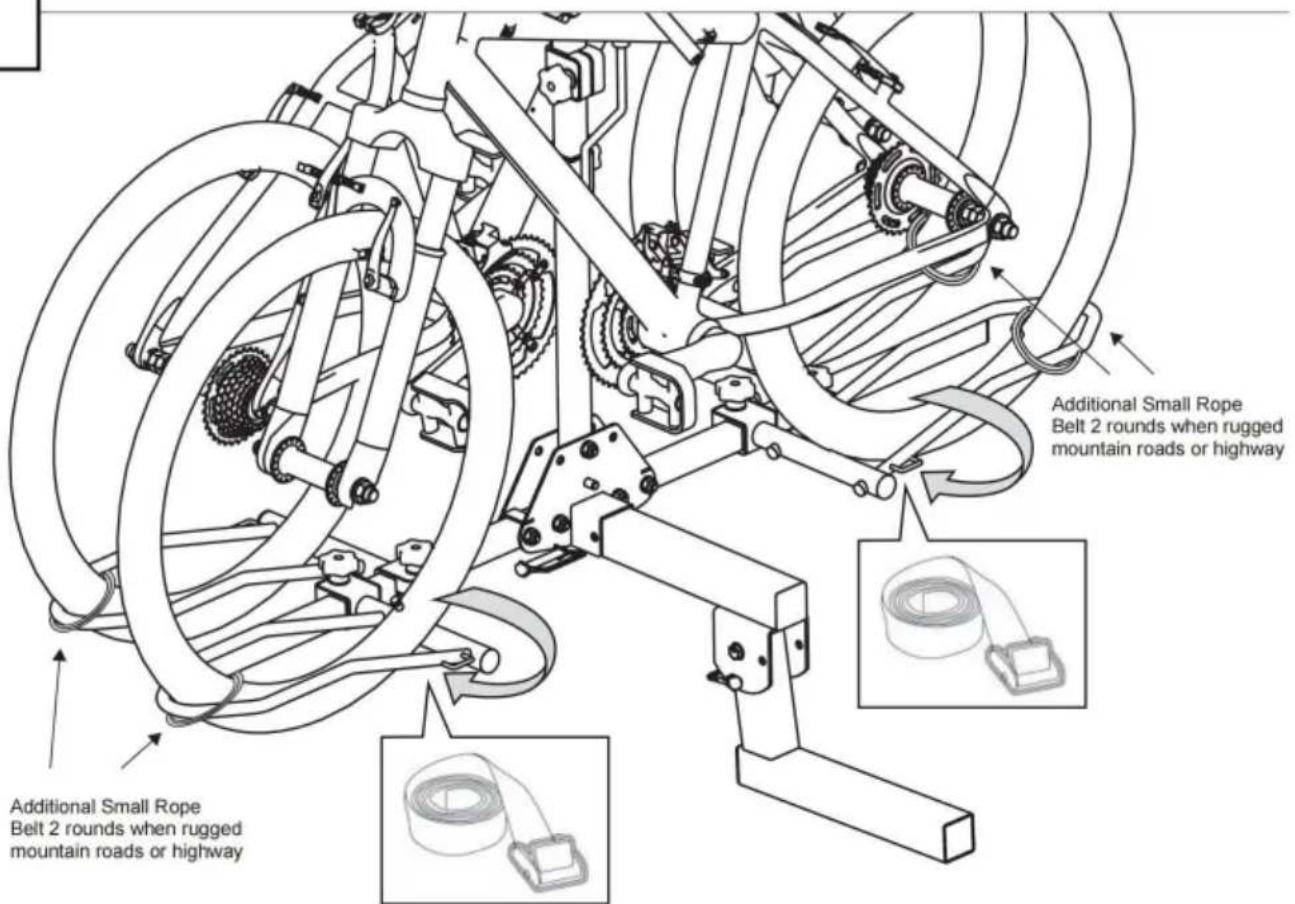

Aby umieścić drugi rower na ramie, wykonaj czynności opisane w kroku 9, dokręć pokrętła blokujące na kołach E, F i G. Za pomocą pasków I przymocuj przednie i tylne koła roweru do ramy, a następnie za pomocą pasków J połącz ze sobą poprzeczki obu rowerów.

11

Uwaga: Maksymalna nośność wynosi 80 funtów x2!

Max

80 lbs

(36 kg)

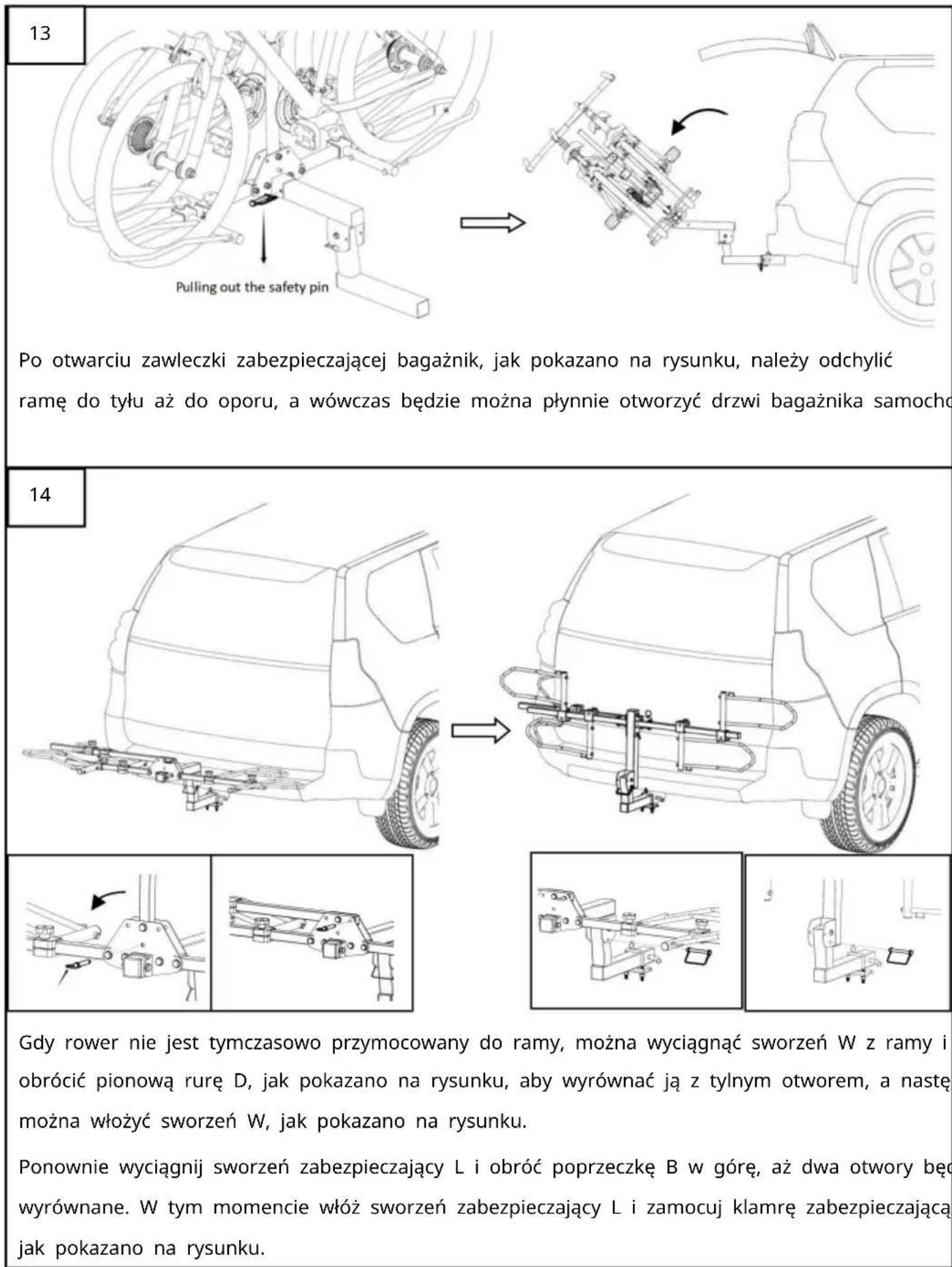

Po otwarciu zawleczki zabezpieczającej bagażnik, jak pokazano na rysunku, należy odchylić ramę do tyłu aż do oporu, a wówczas będzie można płynnie otworzyć drzwi bagażnika samochodu.

Gdy rower nie jest tymczasowo przymocowany do ramy, można wyciągnąć sworzeń W z ramy i obrócić pionową rurę D, jak pokazano na rysunku, aby wyrównać ją z tylnym otworem, a następnie można włożyć sworzeń W, jak pokazano na rysunku.

Ponownie wyciągnij sworzeń zabezpieczający L i obróć poprzeczkę B w góre, aż dwa otwory będą wyrównane. W tym momencie włóż sworzeń zabezpieczający L i zamocuj klamrę zabezpieczającą, jak pokazano na rysunku.

CZYSZCZENIE I KONSERWACJA

OSTROŻNOŚĆ

Ryzyko uszkodzenia! Nie myj produktu na myjni samochodowej.

Czyszczenie

Do czyszczenia pojazdów i produktów należy używać wyłącznie środków czyszczących rozpuszczalnych w wodzie.

Nigdy nie używaj żrácych detergentów, szczotek drucianych, szorstkich gąbek, metalowych lub

Do czyszczenia produktu nie należy używać ostrych narzędzi.

Konserwacja

Produkt należy zawsze czyścić i konserwować, szczególnie zimą.

Śruby, nakrętki i blokady (jeśli występują) należy smarować w regularnych odstępach czasu.

Przechowywać produkt w chłodnym i suchym miejscu, niedostępnym dla dzieci i zwierząt domowych, najlepiej w w oryginalnym opakowaniu.

Wyprodukowano w Chinach
