INSTRUKCJA OBSŁUGI LEC-432 Vevor

Przystępne.Niezawodne.Ulepszanie domu.

ŚWIATŁOWODOWE LAMPA SUFITOWA STAR MODEL:LEC-432

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR

Przystępne.Niezawodne.Ulepszanie domu.

ŚWIATŁA ŚWIATŁOWODOWE

LAMPA SUFITOWA GWIAZDA

MODEL: LEC-432

To jest oryginalna instrukcja, proszę przeczytać wszystkie instrukcje w podręczniku ostrożnie przed rozpoczęciem użytkowania. VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu podlega produkt, który otrzymałeś. Przepraszamy, że nie poinformujemy Cię ponownie czy w naszym produkcie pojawiły się jakieś aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FCC.Działanie podlega następującym dwóm warunkom: (1) Urządzenie to nie może powodować szkodliwych zakłóceń oraz (2) Urządzenie to musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

INSTRUKCJE

Zapraszamy do korzystania z Fiber Optic Lights Star Ceiling Light. Przed włączeniem silnika świetlnego należy uważnie przeczytać instrukcję

Uwagi dotyczące bezpieczeństwa:

1. Upewnij się, że napięcie wejściowe jest prawidłowe.
2. Unikaj umieszczania silnika świetlnego na deszczu lub w wilgotnych miejscach. Upewnij się, że silnik świetlny ma wystarczającą wentylację i nie jest umieszczany w całkowicie zamkniętym miejscu.
3. Unikaj używania urządzenia w temperaturach powyżej 40 °C.

Włókna nie mogą być złożone na pół, a promień gięcia jest nie powinna być mniejsza niż 10 mm.

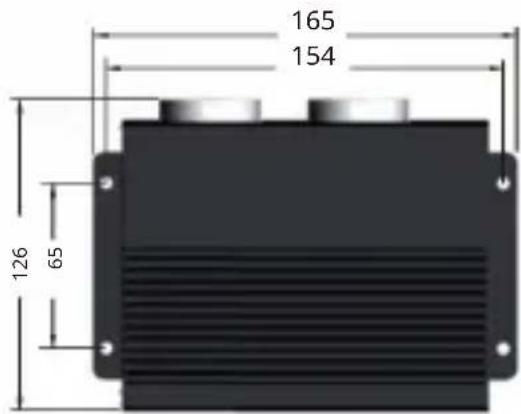

I. Informacje i wymiary silnika lekkiego

165 154 126 65

WYKŁAD-432 Mikrofon DIP IC z zasilaniem antenowym

II. Parametry techniczne:

Model: LEC-432

Moc: 20W

Napięcie wejściowe: 12 V DC

Emitowanie kolorów: mieszanie RGBW

Kontrola dźwięku: Tak

Zdalne sterowanie: Tak

Twinkle: Tak

Kontrola dźwięku: Tak

Aplikacja: Tak

Otwór portu: MAKS.: Φ20mm

Pasma włókien: 900 szt. 9,8 stopy 0,03"

III. Ustawienia silnika światła światłowodowego

Te lekkie silniki są standardową wersją, a sterowanie nimi wygląda następująco:

Status roboczy	Wbudowany Programy	Zdalne sterowanie	Kontroler DMX	Aplikacja dźwiękowa
Samodzielny	√	√	×	√

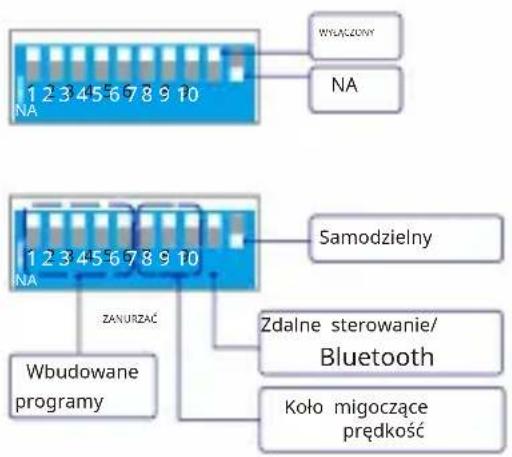

1. Ustawienia trybu autonomicznego

(1) Podczas korzystania z pilota i aplikacji, ustaw przełączniki DIP ^t 9 i 10 w pozycji Pozycja „ON” i inne 1 do 8 ^w DIP ^t przełącza się na pozycję „WYŁ”.

(2) Gdy pilot zdalnego sterowania i aplikacja nie są używane, a silnik świetlny jest sterowany przez wbudowane programy, ustaw przełącznik DIP 10 w pożycji „ON”

pozycję i przełącznik DIP 9 w pozycję „OFF”. Przełączniki DIP 1-8 można ustawić wbudowane programy.1 -5

Przełączniki DIP służą do programowania samodzielnej maszyny, a przełączniki 6-8 Przełączniki DIP są przeznaczone do koła błyskowego prędkość.

(Przesuń przełącznik w dół, aby ustawić go w pozycji „ON”, a w pozycji płaskiej — w pozycji „OFF”)

1 2 3 4 5 6 7 8 9 10 NA WYACZONY NA 1 2 3 4 5 6 7 8 9 10 NA ZANURZAĆ Wbudowane programy Samodzielny Zdalne sterowanie/ Bluetooth Koło migoczące prędkość

1. Instrukcja obsługi pilota:

(1) Domyślnie silnik świetlny i pilot zdalnego sterowania znajdują się w tym samym pudełku sparowane. Silnik świetlny może być sterowany tylko za pomocą sparowanego pilota. Nie mieszaj silnika świetlnego z innymi pilotami
(2) Przed użyciem pilota należy: upewnij się, że pilot ma nową baterię ogniwo guzikowe. (Konieczny jest samodzielny zakup baterii CR2032H).
(3) W razie potrzeby możesz sparować obecny silnik świetlny z większą liczbą pilotów. Możliwe jest również sparowanie obecnego pilota z lżejszymi silnikami.

Jak sparować pilota i lekki silnik:

(1) Upewnij się, że przełączniki ^t DIP 9 i 10 ^s ustawione prawidłowo. silnika świetlnego zostały ustawione na WŁ. (pokazane po prawej).
(2) Włącz silnik świetlny. Jednocześnie naciśnij jeden z czterech przycisków parowania 3 razy z rzędu, aby rozpocząć

parosilarkieśw(B)tny zamiga 3 razy.

Parowanie jest zakończone.

WYŁĄCZ WŁĄCZ CZERWONY ZIELONY MĘBIESKI BIAŁYK CYJAN ŻÓŁTY FIDLETOWY RGBW Skok 2 Skok 4 Skok 6 KOLOR SP+ ZNIKNEŚILZ ZNIKANIE4 ZNIKANIE6 KOLOR SP- ODDECH BŁYSK MISOTANIE ZASKA NIKOWY ODDECH BŁYSK MIGOTANIE ZDALNE STEROWANIE W połączeniu ze światłem silnik domyślnie ODDECH BŁYSK MIGOTANIE

4 klucze parujące

1 2 3 4 5s 6 7 8 9 0 NA Funkcja zdalna jest włączona Gospodarz

Zasady parowania:

(1) Cztery przyciski w ostatnim rzędzie pilota służą do parowania.
(2) Każdy klucz parowania można sparować z wieloma silnikami świetlnymi i będzie miał ten sam efekt.
(3) Każdy klucz parowania może być sparowany z wieloma silnikami świetlnymi i będzie miał ten sam efekt. Klucze parowania z różnymi ikonami mogą pochodzić z różnych pilotów.
(4) Po pomyślnym sparowaniu urządzenia z pilotem, funkcji parowania nie można anulować, ale można ją nadpisać.
(5) W przypadku tego samego silnika świetlnego nowy klucz parowania nadpisze poprzedni klucz parowania tą samą ikoną.

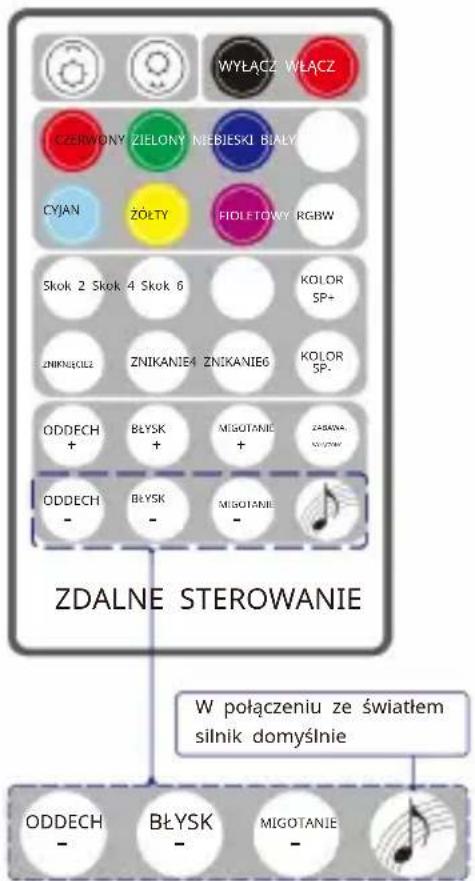

2. Klawisze pilota

	Ściemnianie+/- (7-stopniowe)WŁ./WYŁ.
	Kolory statyczne(Czerwony, Zielony, Niebieski, Biały, Cyjan, Żółty, Fioletowy, RGBW)
	JUMP2: W , Skok BJUMP4: Skok W, B, G, RJUMP6: Skok W, B, G, R, Y, CZNIKNIĘCIE 2: W, B ZanikanieZNIKNIĘCIE 4: W, B, G, R ZanikanieZNIKNIĘCIE 6: W, B, G, R, Y, C ZanikanieCOLOR SP +/-: Regulacja prędkości cyklu kolorów (7 poziomów)
	ODDECH+/-: Efekt oddychania.(7-poziomowy)FLASH+/-: Efekt stroboskopowy. (7-stopniowa prędkość)TWINKLE+/-: Efekt migotania. (7-stopniowa prędkość)FUN.OFF: Zakończenie sterowania oddechem/miganiem/dźwiękiem/Efekt migotania.Aktywuj tryb sterowania dźwiękiem
	4 klucze parowania: Aby dopasować silnik świetlny i pilota do użytku.Domyślnie,jest sparowany z silnikiem świetlnym.

Uwagi:

(1) Naciśnij „Breath” lub „Flash”, a silnik świetlny zacznie oddychać lub migać w statycznym kolorze ostatniego emitowanego koloru. Jeśli naciśniesz „FUN.OFF”, bieżąca funkcja oddychania, migania lub migotania zostanie wyłączona, a silnik świetlny wznowi ostatni program.
(2) Silnik świetlny ma funkcję pamięci. Po włączeniu uruchamia ostatni program przed wyłączeniem.
(3) Przyciski „TWINKLE+”, „TWINKLE-” i „FUNON” na pilocie odpowiadają przyciskom „K1”, „K2” i „K3” w aplikacji.

IV. Tabela wbudowanych programów silnika Master light
Lista wbudowanych programów Master (1 ^t do 5 przełączników DIP)

Pro.No.	Przełączniki DIP Ustawienia (1 dō 5)	Funkcjonować
00		Światło wyłączone, silnik zatrzymany
01		Biały
02		Niebieski
03		Zielony
04		Czerwony
05		Żółty
06		Cyjan
07		Biały, niebieski, zielony, czerwony, żółty, cyjan Jump 2S
08		Biały, niebieski, zielony, czerwony, żółty, cyjan Jump 4S
09		Biały, niebieski, zielony, czerwony, żółty, cyjan Jump 8S
10		Biały, niebieski, zielony, czerwony, żółty, cyjanowy blaknięcie 2S
11		Biały, niebieski, zielony, czerwony, żółty, cyjanowy blaknięcie 4S
12		Biały, niebieski, zielony, czerwony, żółty, cyjanowy blaknięcie 8S
13		Biały i niebieski skok 2S
14		Biały i niebieski skok 4S
15		Biały, niebieski skok 8S
16		Biały, niebieski, blakную 2S
17		Biały, niebieski, blakную 4S
18		Biały, niebieski, blakную 8S

Wbudowany Twinkle Wheel Speed Master (6 do 8 przełączników DIP)

Przełączniki DIPUstawienia (od 6 do 8)	Funkcjonować
	0,5 obr./min
	1,0 obr./min
	1,5 obr./min
	2,0 obr./min
	3,0 obr./min
	4,0 obr./min
	6,0 obr./min

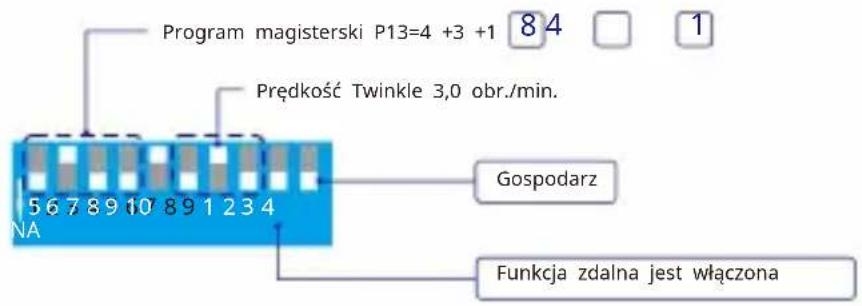

Na przykład: Wbudowany program Master P13 + prędkość twinkle 3,0 obr./min.

Program magisterski P13=4 +3 +1 8 4 1 Prędkość Twinkle 3,0 obr./min. Gospodarz Funkcja zdalna jest włączona

V. Montaż i instalacja wiązki włókien

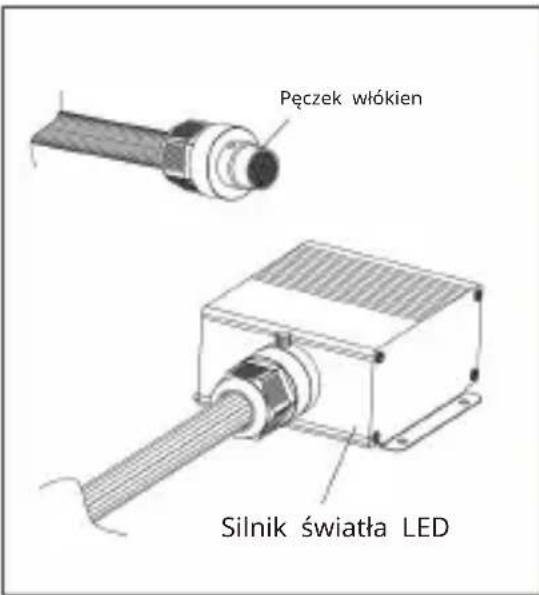

1. Montaż złączy/sprzęgieł światłowodowych

Pęczek włókien Silnik światła LED

Odkręć śruby na tulei portu silnika światła i włóż gotowe złącze światłowodowe do tuleja. Następnie dokręć śruby do otworów stożkowych na złączu światłowodowym.

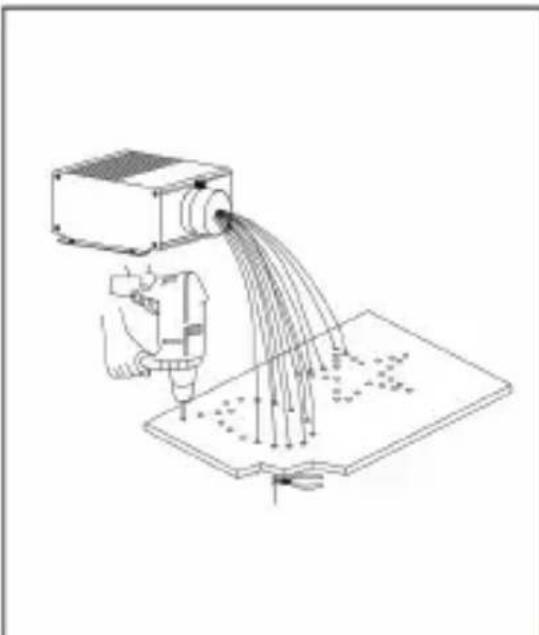

1. Montaż włókien światłowodowych na sufitach

1. Wywierć otwory w suficie zgodnie z wymaganiami wzoru. Wóż pasma włókien do otworów i przyklej je klejem żywicznym. Przytnij końca włókien równo z sufitem lub pozostaw Występ 2-3mm

2. Pasma włókien nie mogą być złożyć na pół, a promień gięcia nie powinien być mniejszy niż 10 mm.

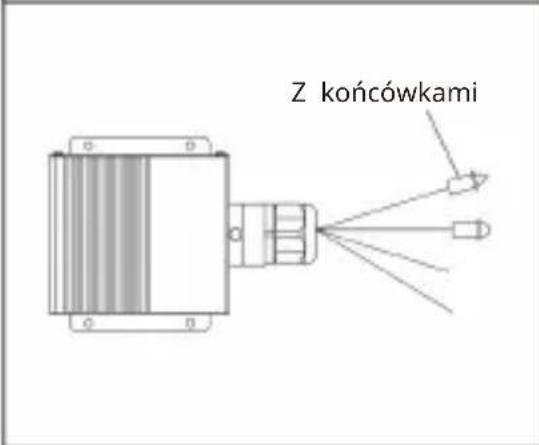

Z końcówkami

Końce włókien można montować za pomocą końcówki zapewniające więcej efektów optycznych.

Środki ostrożności:

1. Przyczyny i metody rozwiązywania problemów z pilotem zdalnego sterowania kontroli:

(1) Sprawdź, czy kontrolka pilota jest włączona. Jeśli kontrolka nie jest włączona lub jasność jest niska, wymień baterię.
(2) Jeśli po wymianie baterii pilot przestał działać, należy go ponownie sparować.
(3) Upewnij się, że pilot zdalnego sterowania jest używany w zasięgu 10 metrów.

1. Powody i metody rozwiązywania problemów w przypadku utraty kontroli nad aplikacją:

(1) Jeżeli aplikacja jest zainstalowana normalnie i nie może wyszukać modułu oświetlenia, należy sprawdzić, czy moduł oświetlenia nie jest zajęty przez inne telefony komórkowe.

(2) Jeżeli silnik świetlny jest zajęty przez inne urządzenia mobilne, należy go zwolnić a następnie włącz urządzenie w celu wyszukania i nawiązania połączenia.

(3) Jeden telefon komórkowy obsługuje połączenie z około 5 silnikami świetlnymi. Konkretna liczba różni się w zależności od odbioru sygnału telefonu komórkowego.
