MANUALE UTENTE LEC-432 Vevor

Miglioramento della casa conveniente e affidabile

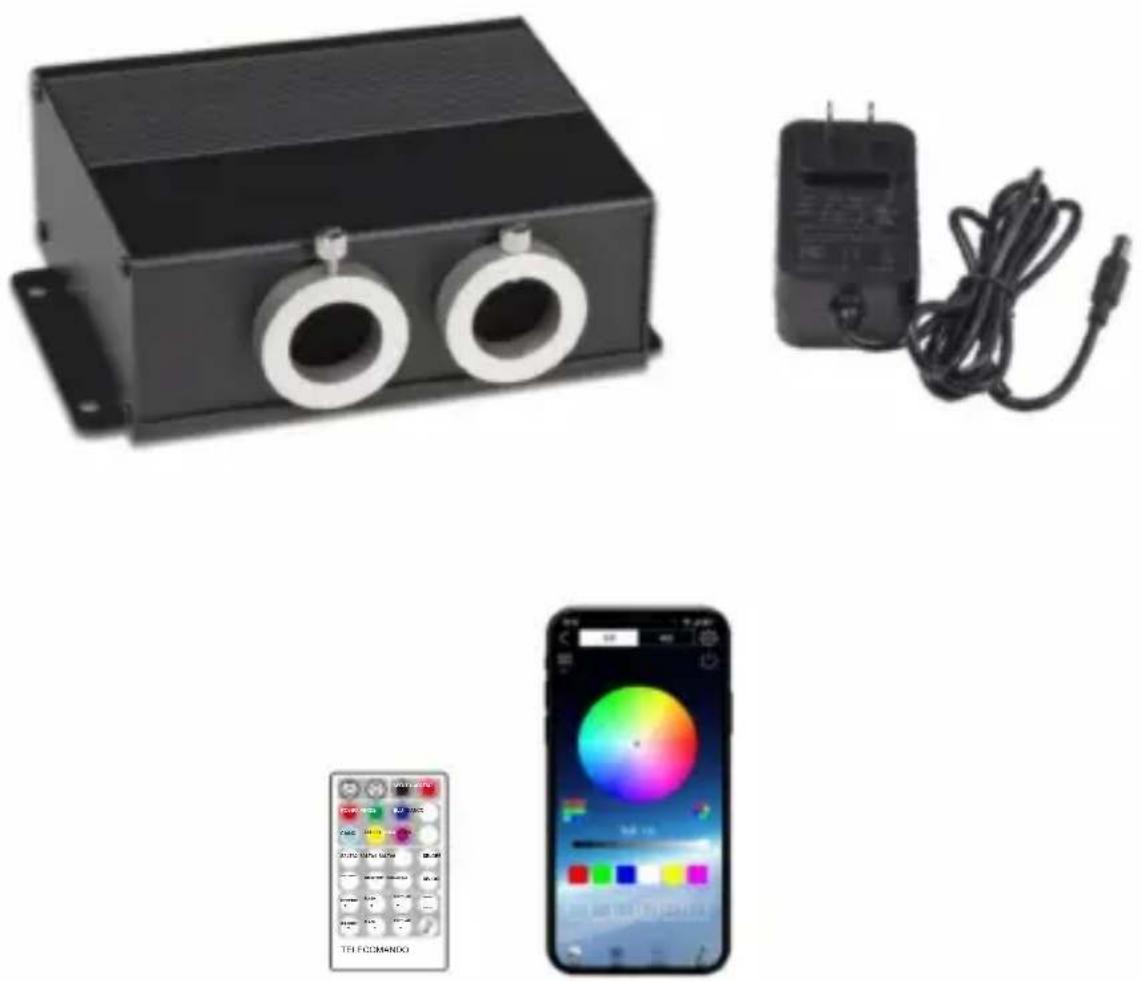

LUCI A FIBRA OTTICA LUCE DA SOFFITTO A STELLA MODELLO:LEC-432

VEVOR

Miglioramento della casa conveniente e affidabile.

LUCI IN FIBRA OTTICA

LAMPADA DA SOFFITTO A STELLA

MODELLO: LEC-432

Questa è l'istruzione originale, si prega di leggere tutte le istruzioni del manuale attentamente prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto alla prodotto che hai ricevuto. Perdonaci se non ti informeremo più se sono disponibili aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono causare un funzionamento indesiderato.

ISTRUZIONI

Benvenuti a usare Fiber Optic Lights Star Ceiling Light. Si prega di leggere attentamente il manuale prima di accendere il motore di luce

Note di sicurezza:

1. Assicurarsi che la tensione di ingresso sia corretta.
2. Evitare di posizionare il motore luminoso sotto la pioggia o in aree umide. Assicurarsi che il motore luminoso abbia una ventilazione sufficiente e non sia posizionato in un'area completamente sigillata.
3. Evitare di utilizzare il dispositivo a temperature superiori a 40 y.

I fili di fibra non possono essere piegati a metà e il raggio di curvatura non deve essere inferiore a 10 mm.

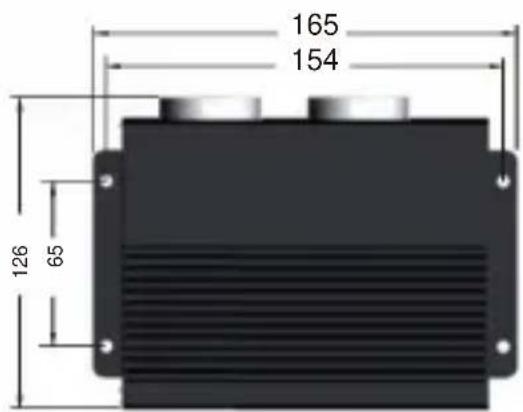

I. Informazioni e dimensioni del motore leggero

165 154 126 65

LEC-432 58 Aerei DIP M IC Potenza

II. Parametri tecnici:

Modello: LEC-432

Potenza: 20W

Tensione di ingresso: 12 V CC

LED: LED RGBW*4

Colori emessi: miscelazione RGBW

Controllo del suono: Sì

Controllo remoto: Sì

Scintillio: Sì

Controllo del suono: Sì

APP: Si

Apertura porta: MAX: 20mm

Filamenti di fibra: 900 pezzi 9,8 piedi 0,03"

III. Impostazioni del motore di luce in fibra ottica

Questi motori leggeri sono la versione normale e il controllo è il seguente:

Stato di lavoro	Incorporato Programmi	Telecomando	Controllore DMX	APP	Suono
Autonomo	√	√	×	√	√

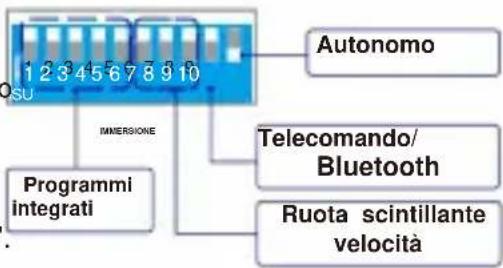

1. Impostazioni della modalità autonoma

(1) Quando si utilizza un telecomando e un'APP,

impostare gli interruttori DIP 9 e 10 su

Posizione "ON" e altri DIP da 1 a 8 passa alla posizione "OFF".

SPENTO SU 1 2 3 4 5 6 7 8 9 10 SU

(2) Quando il telecomando e l'APP

non sono in uso e il motore luminoso è controllato

dai programmi integrati, impostare l'interruttore

DIP 10 su "ON"

Autonomo Programmi integrati IMMERSIONE Telecomando/ Bluetooth Ruota scintillante velocità

posizione e il DIP switch 9 in posizione "OFF". I DIP switch 1-8

può impostare i programmi integrati ^th .1-5

Gli interruttori DIP sono per i programmi della macchina autonoma e i 6-8

Gli interruttori DIP sono per la ruota scintillante velocità.

(Tirare l'interruttore verso il basso per "ON" e la posizione piatta è "OFF")

2. Istruzioni per il telecomando:

(1) Di default, il motore di luce e il telecomando sono nella stessa scatola stato abbinato. Il motore di luce può essere controllato solo dal telecomando abbinato. Non mischiare il motore di luce con altri telecomandi
(2) Prima di utilizzare il telecomando, assicurarsi assicurarsi che il telecomando abbia una nuova pila a bottone. (È necessario acquistare autonomamente la CR2032H).
(3) Se necessario, puoi associare l'attuale motore di luce con più telecomandi. È anche possibile associare l'attuale telecomando con motori più leggeri.

Come associare il telecomando e il motore leggero:

(1) Assicurarsi che gli interruttori DIP 9 e 10 del motore di luce sono stati impostati su ON (mostrato a destra).
(2) Accendere il motore della luce. Allo stesso tempo, premere uno dei quattro tasti di associazione 3 volte di seguito per avviare l'associazione.
(3) Il motore luminoso lampeggerà 3 volte. L'abbinamento è completo.

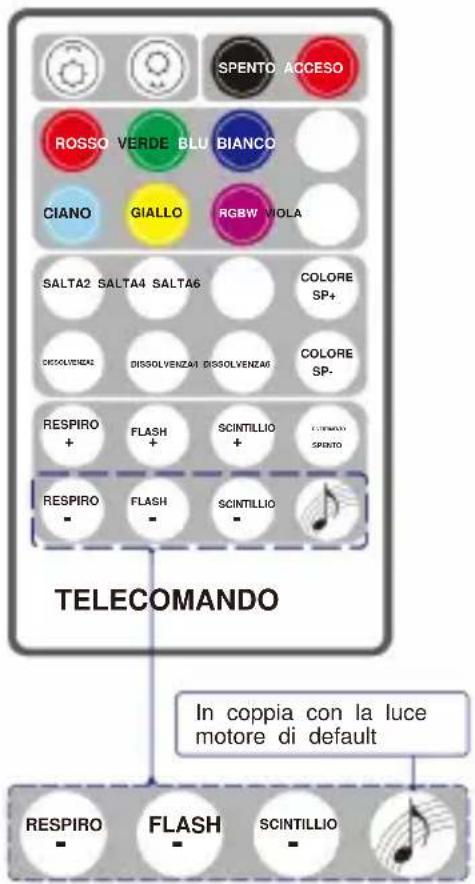

Le regole di abbinamento:

SPENTO ACCESO ROSSO VERDE BLU BIANCO CIANO GIALLO RGBW VIOLA SALTA2 SALTA4 SALTA6 COLORE SP+ CICOLUTENZA DISSOLVENZA DISSOLVENZA COLORE SP- RESPIRO FLASH SCINTILLIO + + ECONATO SPENTO RESPIRO FLASH SCINTILLIO - - - - - TELECOMANDO In coppia con la luce motore di default RESPIRO FLASH SCINTILLIO - - - - -

4 Chiavi di associazione

1 2 3 4 5 6 7 8 9 0 SU La funzione remota è attiva Maestro

(1) I quattro tasti nell'ultima fila del telecomando sono i quattro tasti di associazione.
(2) Ogni chiave di associazione può essere associata a più motori luminosi e avrà lo stesso effetto.
(3) Ogni Pairing Key può essere abbinato a più motori luminosi e avrà lo stesso effetto. I Pairing Key con icone diverse possono provenire da telecomandi diversi.
(4) Una volta che il dispositivo è stato associato correttamente al telecomando, la funzione di associazione non può essere annullata, ma può essere sovrascritta.
(5) Per lo stesso motore di illuminazione, una nuova chiave di associazione sovrascriverà la chiave di associazione precedente con la stessa icona.

2. I tasti del telecomando

	Oscuramento +/- (7 livelli)ACCESO/SPENTO
	Colori statici(Rosso, Verde, Blu, Bianco, Ciano, Giallo, Viola, RGBW)
	JUMP2: Nel , B SaltoJUMP4: Salta WyBÿGÿRJUMP6: Salta WyBÿGÿRÿYÿCDISSOLVENZA2: Dissolvenza W, BDISSOLVENZA4: WyBÿGÿR DissolvenzaDISSOLVENZA6: WyBÿGÿRÿYÿC DissolvenzaCOLOR SP +/-: Regolazione della velocità del ciclo di colore (7 livelli)
	BREATH+/-: Effetto respirazione. (7 livelli)FLASH+/-: Effetto stroboscopico (velocità a 7 livelli)TWINKLE+/-: Effetto scintillio. (velocità a 7 livelli)FUN.OFF: Terminazione del controllo Breathe/Flashing/Sound/Effetto scintillante.Attiva la modalità Controllo del suono
	4 Chiavi di associazione: per abbinare il motore di luce e il telecomando per l'uso. Per impostazione predefinita,è abbinato al motore luminoso.

Osservazioni:

(1) Premere "Breath" o "Flash", il motore luminoso respirerà o lampeggerà in un colore statico dell'ultimo colore emesso. Se si preme "FUN.OFF", la funzione di respirazione, flash o scintillio corrente verrà disattivata e il motore luminoso riprenderà l'ultimo programma.
(2) Il motore luminoso ha una funzione di memoria. Quando è acceso, esegue l'ultimo programma prima di essere spento.
(3) I pulsanti "TWINKLE+", "TWINKLE-" e "FUNON" sul telecomando corrispondono ai pulsanti "K1", "K2" e "K3" nell'APP.

IV. La tabella dei programmi integrati del Master light engine

Elenco dei programmi integrati del Master" (da 1 "a 5 DIP Switch)

Pro.No.	Interruttori DIP Impostazioni (da 1 a 5)	Funzione
00		Luce spenta, il motore si ferma
01		Bianco
02		Blu
03		Verde
04		Rosso
05		Giallo
06		Ciano
07		BiancoÿBluÿVerdeÿRossoÿGialloÿCiano Jump 2S
08		BiancoÿBluÿVerdeÿRossoÿGialloÿCiano Jump 4S
09		BiancoÿBluÿVerdeÿRossoÿGialloÿCiano Jump 8S
10		BiancoÿBluÿVerdeÿRossoÿGialloÿCiano Fade 2S
11		Bianco, blu, verde, rosso, giallo, ciano sbiadito 4S
12		Bianco, blu, verde, rosso, giallo, ciano sbiadito 8S
13		Bianco, Blu Salto 2S
14		Bianco, Blu Salto 4S
15		Bianco, Blu Salto 8S
16		Bianco, Blu sbiadito 2S
17		Bianco, Blu sbiadito 4S
18		Bianco, Blu sbiadito 8S

Ruota Twinkle integrata Velocità del Master (da"6 a"8 DIP Switch)

Interruttori DIP Impostazioni (da 6 a 8)		Funzione
		0.5 giri al minuto
		1.0 giri/min
		1,5 giri al minuto
		2.0 giri/min
		3.0 giri/min
		4.0 giri/min
		6.0 giri/min

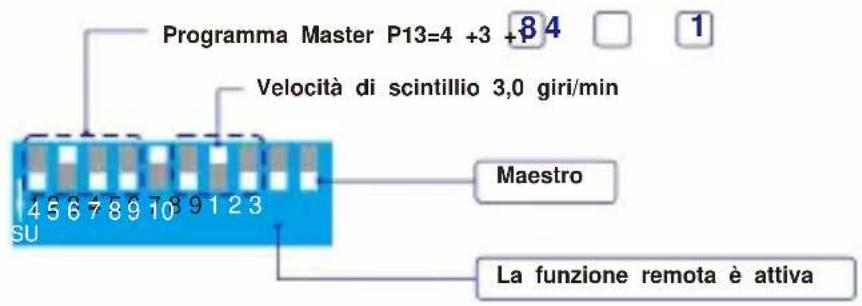

Ad esempio: programma Master integrato P13 + velocità di scintillio 3,0 RPM

Programma Master P13=4 +3 +8 4 Velocità di scintillio 3,0 giri/min Maestro La funzione remota è attiva SU

V. Assemblaggio e installazione del fascio di fibre

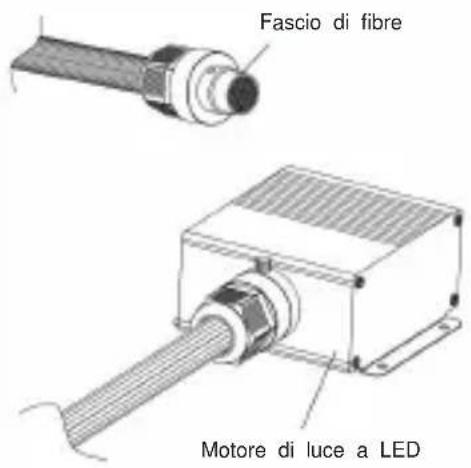

1. Assemblaggio di connettori/giunti in fibra

Allentare le viti sulla ghiera della porta del motore della luce e inserirla il connettore in fibra pronto in la ghiera. Quindi serrare le viti contro i fori svasati sul connettore in fibra.

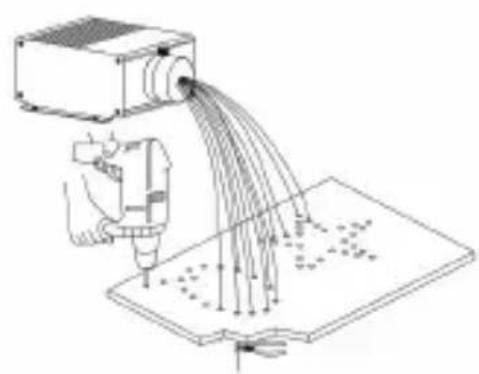

2. Installazione di fili di fibra sui soffitti

	1. Praticare i fori sul soffitto come richiesto dal modello. Inserire i fili di fibra nei fori e incollarli con l'adesivo in resina. Tagliare le estremità delle fibre a filo con il soffitto o lasciare Sporgenza 2-3mm2. I fili di fibra non possono essere piegato a metà e il raggio di curvatura non deve essere inferiore a 10 mm.
	Le estremità della coda in fibra possono essere montate con terminali per presentare maggiori effetti ottici.

Precauzioni:

1. Motivi e metodi di risoluzione dei problemi per cui il telecomando non funziona di controllo:

(1) Controllare se la spia luminosa del telecomando è accesa. Se la spia luminosa non è accesa o la luminosità è bassa, sostituire la batteria.
(2) Se il telecomando non funziona più dopo aver sostituito la batteria, rieseguire l'associazione.
(3) Assicurarsi che il telecomando venga utilizzato entro un raggio di 10 metri.

1. Motivi e metodi di risoluzione dei problemi per cui l'APP è fuori controllo:

(1) Se l'APP è installata normalmente e non riesce a cercare il motore luminoso, è necessario confermare se questo motore luminoso è occupato da altri cellulari.
(2) Se il motore luminoso è occupato da altri cellulari, è necessario rilasciarlo e poi acceso per la ricerca e la connessione.
(3) Un cellulare supporta la connessione a circa 5 motori luminosi. Il numero specifico varia a seconda della ricezione del segnale mobile.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, shanghai 200000CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

UK

REP

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
