BEDIENUNGSANLEITUNG LEC-432 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Erschwinglich. Zuverlässig. Heimwerkerbedarf.

Glasfaserleuchten Sternendeckenleuchte MODELL: LEC-432

Technischer Support und E-Garantie-Zertifikat

Erschwinglich. Zuverlässig. Heimwerkerbedarf.

Glasfaserleuchten

STERNEN-DECKENLEUCHTE

MODELL: LEC-432

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch. sorgfältig vor der Inbetriebnahme. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts unterliegt der Produkt, das Sie erhalten haben. Bitte haben Sie Verständnis, dass wir Sie nicht mehr informieren ob es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Gerät entspricht Teil 15 der FCC-Regeln.Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

ANWEISUNGEN

Willkommen bei Fiber Optic Lights Star Ceiling Light. Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie die Lichtmaschine einschalten

Sicherheitshinweise:

1. Stellen Sie sicher, dass die Eingangsspannung korrekt ist.
2. Stellen Sie die Lichtmaschine nicht im Regen oder in feuchten Räumen auf. Achten Sie darauf, dass die Lichtmaschine ausreichend belüftet ist und nicht in einem vollständig geschlossenen Raum aufgestellt wird.
3. Vermeiden Sie die Verwendung des Geräts bei Temperaturen über 40 °C.

Die Faserstränge können nicht in der Mitte gefaltet werden, und der Biegeradius sollte nicht weniger als 10 mm betragen.

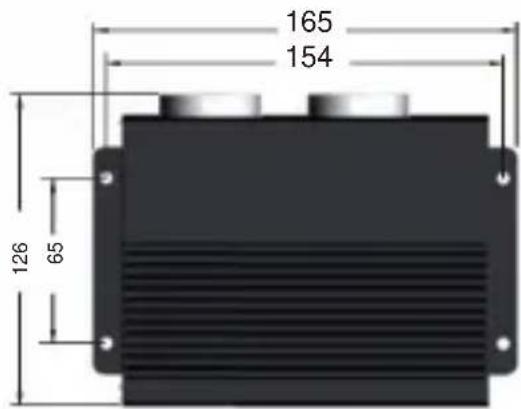

I. Informationen und Abmessungen des Lichtmotors

165 154 126 65

LEC-432 58 Antenne DIP M IC Power

II. Technische Parameter:

Modell: LEC-432

Leistung: 20W

Eingangsspannung: 12 V DC

LED: RGBW*4 LEDs

Emittierende Farben: RGBW-Mischung

Tonsteuerung: Ja

Fernbedienung: Ja

Funkeln: Ja

Tonsteuerung: Ja

APP: Ja

Anschlussöffnung: MAX: 20mm

Faserstränge: 900 Stück 9,8 Fuß 0,03 Zoll

III. Einstellungen des Lichtwellenleiter-Lichtmoduls

Bei diesen Lichtmaschinen handelt es sich um die reguläre Version und die Steuerung ist wie

Arbeitsstatus	Eingebaut Programme	Fernbedienung	DMX-Steuerung	Sound	App
Standalone	√	√	×	√	√

1. Einstellungen für den Standalone-Modus

(1) Bei Verwendung einer Fernbedienung und einer APP

Stellen Sie ^th die DIP-Schalter 9 und 10 auf die

"ON"-Position und andere ^st 1 bis 8 DIP Schalter in die Position „OFF“.

AUS AN

(2) Wenn die Fernbedienung und die APP

nicht verwendet werden und die Lichtmaschine

durch die eingebauten Programme gesteuert wird, stellen Sie den 10 DIP-Schalter auf die Position "O

und der DIP-Schalter 9 ^th in die Position „OFF“. Die DIP-Schalter 1 -8

können die eingebauten Programme einstellen. Die 1 -5

DIP-Schalter sind für die Programme der

das

Standalone-Maschine, und die 6 -8

DIP-Schalter sind für das Funkelrad

Geschwindigkeit.

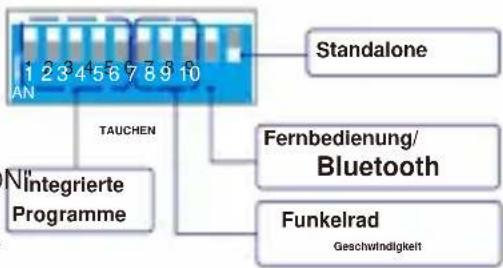

(Ziehen Sie den Schalter nach unten für „ON“, die flache Position ist „OFF“)

AN 1 2 3 4 5 6 7 8 9 10 TAUCHEN Standalone N'integrierte Programme Fernbedienung/ Bluetooth Funkelrad Geschwindigkeit

2. Anweisungen zur Fernbedienung:

(1) Standardmäßig ist die Light Engine und die Fernbedienung in der gleichen Box Die Light Engine kann nur mit der gekoppelten Fernbedienung gesteuert werden. Verwenden Sie die Light Engine nicht zusammen mit anderen Fernbedienungen.

(2) Bevor Sie die Fernbedienung verwenden, Stellen Sie sicher, dass die Fernbedienung über einen neuen Knopfzelle.

(CR2032H müssen Sie selbst kaufen).

(3) Bei Bedarf können Sie die aktuelle Light Engine mit weiteren Fernbedienungen koppeln. Es ist auch möglich, die aktuelle Fernbedienung zu koppeln mit mehr Lichtmotoren.

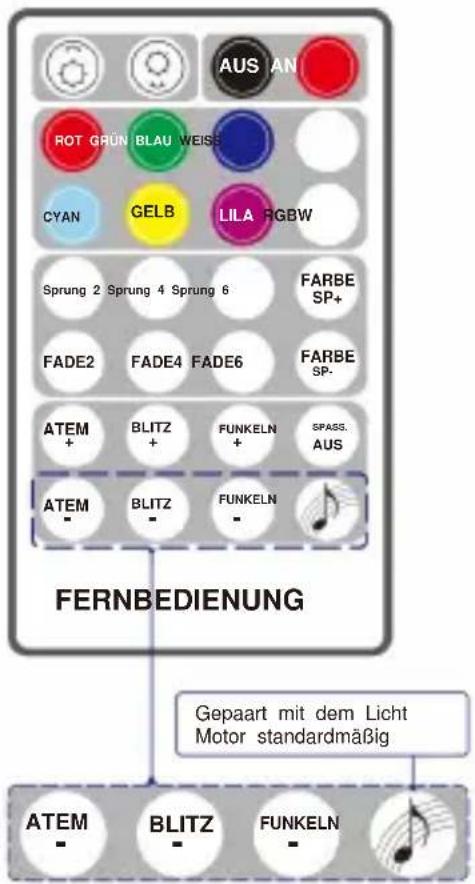

So koppeln Sie die Fernbedienung und die Lichtmaschine:

(1) Stellen Sie sicher, dass die DIP-Schalter 9 und 10 der Light Engine auf ON gestellt sind (rechts abgebildet).

(2) Schalte die Light Engine ein. Drücke gleichzeitig dreimal hintereinander eine der vier Pairing-Tasten, um das Pairing zu

starten. (3) Die Lichtmaschine blinkt dreimal. Die Kopplung ist abgeschlossen.

AUS AN ROT GRÜN BLAU WEISE CYAN GELB LILA RGBW Sprung 2 Sprung 4 Sprung 6 FARBE SP+ FADE2 FADE4 FADE6 FARBE SP- ATEM + BLITZ + FUNKELN + SPASS. AUS ATEM - BLITZ - FUNKELN - FERNBEDIENUNG Gepaart mit dem Licht Motor standardmäßig ATEM - BLITZ - FUNKELN -

4 Pairing-Schlüssel

1 2 3 4 5 6 7 8 9 10 AN Remote-Funktion ist eingeschaltet Master

Die Paarungsregeln:

(1) Die vier Tasten in der letzten Reihe der Fernbedienung sind die vier Pairing-Tasten.

(2) Jeder Pairing-Schlüssel kann mit mehreren Lichtmaschinen gepaart werden und hat der gleiche Effekt.

(3) Jeder Pairing-Schlüssel kann mit mehreren Light Engines gekoppelt werden und hat die gleiche Wirkung. Pairing-Schlüssel mit unterschiedlichen Symbolen können von verschiedenen Fernbedienungen stammen.

(4) Sobald das Gerät erfolgreich mit der Fernbedienung gekoppelt wurde, kann die Kopplungsfunktion nicht mehr abgebrochen, sondern überschrieben werden.

(5) Bei derselben Lichtmaschine überschreibt ein neuer Pairing-Schlüssel den vorherigen Pairing-Schlüssel mit demselben Symbol.

2. Die Tasten der Fernbedienung

	Dimmen+/- (7-stufig)EIN/AUS
	Statische Farben(Rot, Grün, Blau, Weiß, Cyan, Gelb, Lila, RGBW)
	JUMP2: In , B-SprungJUMP4: W, B, G, R SprungJUMP6: W, B, G, R, Y, C SprungFADE2: WyB FadeFADE4: W, B, G, R FadeFADE6: W, B, G, R, Y, C FadeCOLOR SP +/-: Anpassung der Farbzyklusgeschwindigkeit (7-stufig)
	ATEM+/-: Atemeffekt. (7-stufig)BLITZ+/-: Stroboskopeffekt (7-stufige Geschwindigkeit)TWINKLE+/-: Funkeleffekt (7-stufige Geschwindigkeit)FUN.OFF: Beendigung der Atmung/Blinken/Tonsteuerung/Funkeleffekt.Aktivieren Sie den Sound Control-Modus
	4 Pairing-Tasten: Zum Zuordnen der Light Engine zur Fernbedienung. Standardmäßigist mit der Lichtmaschine gekoppelt.

Bemerkungen:

(1) Drücken Sie „Atmen“ oder „Blitzen“. Die Light Engine atmet oder blinkt in der zuletzt ausgestrahlten Farbe. Durch Drücken von „FUN.OFF“ wird die aktuelle Atem-, Blitz- oder Funkelfunktion deaktiviert und die Light Engine nimmt das letzte Programm wieder auf.
(2) Die Light Engine verfügt über eine Memory-Funktion. Beim Einschalten führt sie das letzte Programm vor dem Ausschalten aus.
(3) Die Tasten „TWINKLE+“, „TWINKLE-“ und „FUNON“ auf der Fernbedienung entsprechen den Tasten „K1“, „K2“ und „K3“ in der APP.

IV. Die Tabelle der eingebauten Programme der Master Light Engine

Liste der integrierten Programme des Masters ^th (1 bis 5 DIP-Schalter)

Pro.No	DIP-Schalter Einstellungen^st (1 bis	5)	Funktion
00			Licht aus, Motor stoppt
01			Weiß
02			Blau
03			Grün
04			Rot
05			Gelb
06			Cyan
07			Weiß, Blau, Grün, Rot, Gelb, Cyan Jump 2S
08			Weiß, Blau, Grün, Rot, Gelb, Cyan Jump 4S
09			Weiß, Blau, Grün, Rot, Gelb, Cyan Jump 8S
10			Weiß, Blau, Grün, Rot, Gelb, Cyan, Verblassen 2S
11			Weiß, Blau, Grün, Rot, Gelb, Cyan Fade 4S
12			Weiß, Blau, Grün, Rot, Gelb, Cyan, Verblassen 8S
13			Weiß, Blau Jump 2S
14			Weiß, Blau Jump 4S
15			Weiß, Blau Jump 8S
16			Weiß, Blau verblassen 2S
17			Weiß, Blau Verblassen 4S
18			Weiß, Blau, Verblassen 8S

Eingebaute Twinkle Wheel-Geschwindigkeit des Masters ^th (6 bis 8 DIP-Schalter)

DIP-Schalter Einstellungst(6 bis 8)		Funktion
		0,5 U/min
		1,0 U/min
		1,5 U/min
		2,0 U/min
		3,0 U/min
		4,0 U/min
		6,0 U/min

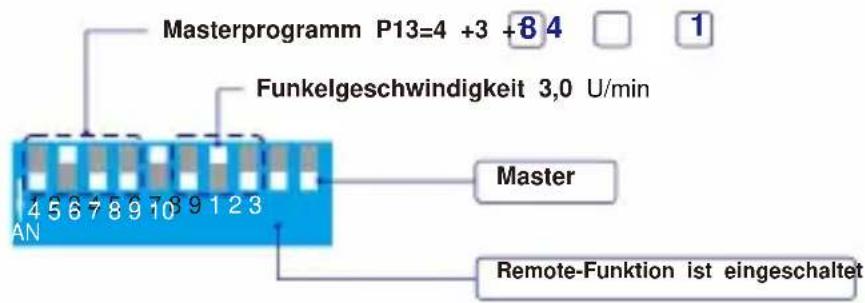

Zum Beispiel: Master-Einbaprogramm P13 + Funkelgeschwindigkeit 3,0 U/min

Masterprogramm P13=4 +3 +8 4 Funkelgeschwindigkeit 3,0 U/min AN Master Remote-Funktion ist eingeschaltet

V. Montage und Installation des Faserbündels

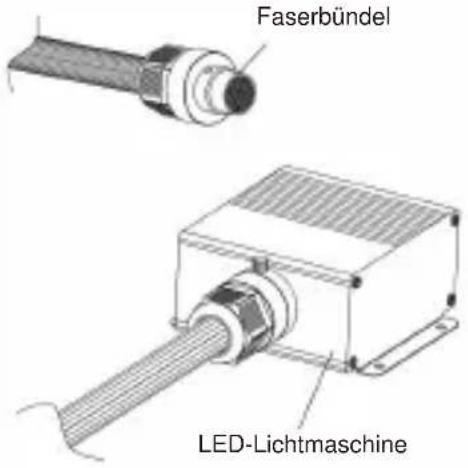

1. Montage der Glasfaserstecker/-kupplungen

Lösen Sie die Schrauben an der Lichtmotor-Anschlusshülse und setzen Sie den fertigen Glasfaserstecker in Ferrule. Ziehen Sie dann die Schrauben gegen die Senklöcher am Glasfaserstecker fest.

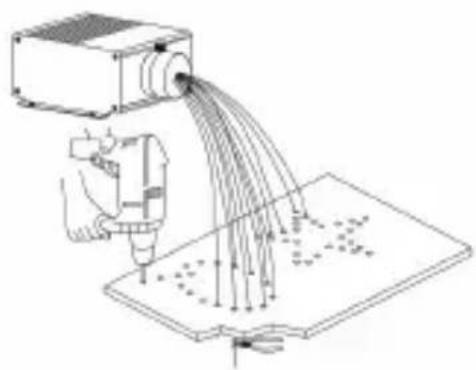

2. Installation von Glasfasersträngen an Decken

	1. Bohren Sie die Löcher in die Decke, wie im Muster angegeben. Führen Sie die Faserstränge in die Löcher ein und verkleben Sie sie mit dem Harzkleber. Schneiden Sie die Faserenden bündig mit der Decke ab oder la 2-3 mm Vorsprung2. Die Faserstränge können nicht in der Mitte gefaltet, und der Biegeradius sollte nicht kleiner sein als 10 mm.
n	Faserenden können montiert werden mit Endstücke, um weitere optische Effekte zu erzielen.

Vorsichtsmaßnahmen:

1. Gründe und Methoden zur Fehlerbehebung bei fehlender Fernbedienung der Kontrolle:

(1) Überprüfen Sie, ob die Kontrollleuchte der Fernbedienung leuchtet. Wenn die Kontrollleuchte nicht leuchtet oder die Helligkeit gering ist, ersetzen Sie bitte die Batterie.
(2) Wenn die Fernbedienung nach dem Batteriewechsel nicht mehr funktioniert, koppeln Sie sie erneut.
(3) Stellen Sie sicher, dass die Fernbedienung in einer Reichweite von 10 Metern verwendet wird.

1. Gründe und Methoden zur Fehlerbehebung, wenn die APP außer Kontrolle gerät:

(1) Wenn die APP normal installiert ist und die APP nicht nach der Lichtmaschine suchen kann, muss bestätigt werden, ob diese Lichtmaschine von anderen Mobiltelefonen belegt ist.
(2) Wenn die Lichtmaschine durch andere Mobiltelefone belegt ist, muss sie freigegeben werden und dann zur Suche und Verbindung eingeschaltet.
(3) Ein Mobiltelefon unterstützt die Verbindung zu ca. 5 Lichtmodulen. Die genaue Anzahl variiert je nach Mobilfunksignalempfang.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
