INSTRUKCJA OBSŁUGI 99-127 NEO tools

Należy uważnie przeczytać instrukcję obsługi, stosować się do ostrzeżeń i warunków bezpieczeństwa w niej zawartych. Urządzenie zostało zaprojektowane do bezpiecznej pracy. Niemniej jednak: instalacja, konserwacja i obsługa urządzenia może być niebezpieczna. Przestrzeganie poniższych procedur zmniejsza ryzyko wystąpienia pożaru, porażenia prądem, obrażeń ciała oraz skróci czas instalacji urządzenia

PRZECZYTAJ UWAŻNIE INSTRUKCJĘ UŻYTKOWNIKA W CELU ZAZNAJOMIENIA SIĘ Z URZĄDZENIEM ZACHOWAJ TĘ INSTRUKCJĘ NA PRZYSZŁOŚĆ.

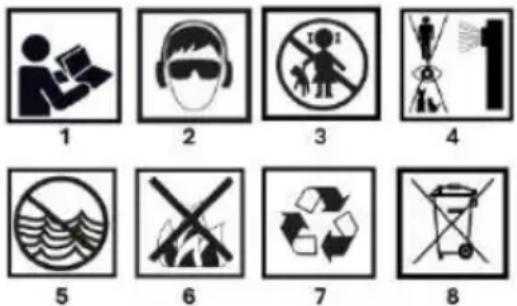

PIKTOGRAMY I OSTRZEŻENIA

1. Przeczytaj i zapoznaj się z instrukcjami
2. Stosuj środki ochrony osobistej ochrona słuchu i oczu
3. Chron przed dziećmi
4. Nie kieruj światła bezpośrednio w kierunku ludzi, zwierząt
   5.Nie wyrzucaj ogniw do wody
5. Nie wyrzucaj ogniw do ognia
6. Podlega selektywnemu recyklingowi
7. Nie wyrzucaj z odpadami domowymi

OPIS ELEMENTÓW GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

Oznaczenie rys. A	Opis zestaw
1	Latarka
2	Stacja ładująca
3	Opaska do pracy jako czołówka
4	Kabel USVB typ C
5	Etui do przechowywania oraz transportu zestawu
Oznaczenie rys. B	Opis latarka
1	Przyciski sterujące
2	Źródło światła ciepłego
3	Źródło światła zimnego
4	Źródło światła białego oraz czerwonego
5	Ruchoma głowica latarki
6	Klips do mocowania
Oznaczenie rys. C	Opis latarka
1	Diody sygnalizujące stan naładowania akumulatora
2	Przycisk uruchomienia trybu detekcji ruchu
3	Sygnalizacja trybu ruchu
4	Włącznik
5	Magnesy (srebrne)
6	Styki ładowania (złote)
7	Port ładowania USB
8	Źródło światła ciepłego (żółto-pomarańczowe)
9	Źródło światła zimnego (cytrynowożółte)
Oznaczenie rys. D	Opis stacja ładująca
1	Stacja ładująca
2	Gniazdo latarki

3	Port USB typ C
4	Gniazdo na klips
5	Styki do ładowania latarki
Oznaczenie rys. E	Opis latarka
1	Głowica kąt 90°
2	Głowica kąt 180°
3	Głowica obrót dowolny

* Mogą wystąpić różnice między grafiką a rzeczywistym produktem

PRZEZNACZENIE

Latarka została skonstruowana jako bardzo uniwersalne urządzenie. Wiele trybów świecenia, sterowania oraz możliwości mocowania, czyni ją bardzo przydatną w czasie wyjazdów biwakowych oraz w codziennych zastosowaniach. Elementem stanowiącym duży atut lampy jest wiele sposobów jej ładowania między innymi dzięki uniwersalnemu portowi ładowania USB typ C.

PRACA URZADZENIEM

Akumulator w latarce fabrycznie jest częściowo naładowany, zaleca się jednak jego pełne naładowania przed pierwszym użyciem.

Ładowanie akumulatora

Ładowanie akumulatora jest możliwe na kilka sposobów:

• Ładowanie w stacji ładującej rys. D1, gdy jest podłączona przewodem USB z zasilaniem. Latarka rys. A1 musi być umieszczona w stacji ładującej rys. D1. Styki w latarce rys. C6 muszą być zwarte ze stykami w stacji ładującej rys. D5.
• Ładowanie w stacji ładującej rys. D1, gdy nie jest podłączona przewodem USB z zasilaniem, dzięki wbudowanemu w stację akumulatorowi. Ładowanie odbywa się w taki sam sposób jak w punkcie wcześniejjszym.
• Ładowanie bezpośrednie kablem USB w latarce. Kabel USB typ C (jest w zestawie) musi być podłączony do zasilania, natomiast w latarce kabel ma być podłączony do portu rys. C7.
• Zestaw z latarką ma na wyposażeniu kabel USB służący do ładowania. Po umieszczeniu latarki w komorze stacji dokującej rozpoczyna się proces ładowania. Zapalające się kolejno diody na latarce rys. C1 sygnalizują proces naładowania akumulatora. Niebiskie pulsujące światło sygnalizuje aktualny poziom naładowania. Po zakończeniu ładowania wszystkie 4 diody świecą się ciągłym światłem niebieskim.
  Czas ładowania akumulatora jest zależny od parametrów ładowania.

Uwaga! Podczas ładowania akumulatora nie wolno uruchamiać lampy, tak aby świeciła.

Obsługa lampy

Do włączania i zmiany trybu świecenia służy włącznik rys. C4.

• 1 naciśniede przycisku - włączenie obu źródeł światła rys. C8 rys. C9 na pełną moc 100%
• 2 naciśniece przycisku - włączenie obu źródeł światła rys. C8 rys. C9 na moc 50%
• 3 nadiśnie przycisku - włącznie źródła światła rys. B3 białego zimnego na pełną moc 100%
• 4 naciśnie przycisku - włącznie źródła światła rys. B3 białego zimnego na moc 50%
• 5 nadsniecie przycisku - włącznie źródła światła rys. B3 białego ciepłego na pełną moc 100%
• 6 naciśnięcie przycisku - wącznie źródła światła rys. B3 białego ciepłego na moc 50%
• 7 naciśnięcie przycisku - włącznie źródła światła białego neutralnego rys. B4 na 100% mocy
• 8 naciśnięde przycisku - włącznie źródła światła białego neutralnego rys. B4 na 50% mocy
• 9 naciśnięcie przycisku - włącznie źródła światła czerwonego rys. B4 światło ciągłe
• 10 naciśnięcie przydisku - włącznie źródła światła czerwonego rys. B4 światło migające
• 11 naciśnięcie przycisku – wyłączenie latarki.

UWAGA! Jeśli pomiędzy kolejnymi naciśnięciami przycisku rys. C4 nastąpi przerwa dłuższa niż 10 sekund kolejne naciśniecie wyłącza latarkę.

Latarką można sterować również za pomocą ruchy dłoni przed źródłami światła rys. C8 oraz rys. C9. Aby wejść w ten tryb sterowania należy uruchomić latarkę przyciskiem rys. C4, następnie uruchomić odpowiedni tryb świecenia i nacisnąć przycisk rys. C2. Wejście w tryb sterowania ruchem dłoni jest sygnalizowane zaświeczeniem się diody rys. C3 w kolorze czerwonym światło ciągłe. Aby włączyć lub wyłączyć latarkę

należy przesunąć dłoń przed źródłami światła rys. C8 oraz rys. C9 w odległości mniejszej niż 10 cm.

UWAGA! Naciśniecie przez czas dłuższy niż 2 sekundy przycisku rys. C4 wyłączyć latarkę bez względu na tryb świecenia czy sterowania.

Funkcje dodatkowe

Lampa posiada możliwość jej zamocowania przy pomocy klipsa rys. B6 do elastycznego paska rys. A3 będzie służyć jako latarka czołowa. Latarkę można również postawić w pionie na boku, na którym znajdują się styki ładowania oraz magnesy.

Dzięki magnesom można latarkę przyczepić do metalowych powierzchni.

Zaleca się odpięcie jej od elastycznego paska, aby zmniejszyć ciężar całej latarki.

Dodatkowo lampa możliwość regulacji głowicy w zakresie pokazanym na rys. E1, rys. E2 oraz rys. E3. Głowice można obracać tylko w jednym kierunku. Jeśli użytkownik poczuje opór nie należy na siłę obracać głowicy, gdyż można uszkodzić latarkę.

KONSERWACJA I PRZECHOWYWANIE

Czyszczenie lampy

Lampę czyścić za pomocą wilgotnej, miękkiej szmatki. W przypadku silniejszych zabrudzeń można korzystać z delikatnego detergentu.

UWAGA! nie wolno zanurzać lampy w wodzie w celu jej mycia.

Lampa musi wyschnąć samodzielnie w sposób naturalny.

Do czyszczenia soczewki należy używać łagodnych środków czyszczących. Nie wolno stosować silnych rozpuszczalników, benzyny ani środków ściernych.

Przechowywanie lampy

Lampę należy przechowywać w suchym, zacienionym, przewiewnym miejscu. Miejsce przechowywania powinno chronić lampę przed dostępem wody, wilgoci oraz kurzu. Produkt zalecamy przechowywać w opakowaniu, w którym produkt był zakupiony. Aby wydłużyć żywotność akumulatora, temperatura w miejscu przechowywania powinna się zawierać w przedziale od 0°C do +40°C. Nigdy nie wolno dopuścić do nadmiernego rozładowania akumulatora, dzięki temu wydłuży to jego żywotność.

ZAWARTOŚĆ ZESTAWU:

• Latarka
• Stacja ładująca
• Kabel USB typ C
• Etui transportowe
• Instrukcja obsługi

DANE TECHNICZNE

Dane znamionowe 99-127
Napięcie zasilania	5V DC
Typ akumulatorów latarki	Li-Ion
Pojemność akumulatora latarki	1200 mAh
Typ akumulatorów stacji	Li-Ion
Pojemność akumulatora stacji	1200 mAh
Ilość źródeł światła	4
Rodzaj diody	LED
Strumień świetlny	Max. 500 lm
Stopień ochrony	IPX4
Złącze	USB C
Klasa ochronności	III
Wymiary latarki	73x41x26 mm
Masa latarki	60 g
Wymiary stacji	58x35x36
Masa stacji	54 g
Rok produkcji	2025

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrażonej na piśmie, jest surowo zabronlone i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.com

Zeskanuj QR kod i wejdź na gtxservice.com
