INSTRUKCJA OBSŁUGI FX-RME43 Fuxtec

1. Wprowadzenie i bezpieczeństwo.... 136
2. Instrukcje bezpieczeństwa dla kosiarek do trawy 137
3. Informacje i ostrzeżenia 139
4. Przesłanie prezentacji.... 140
5. Montaż.... 141

Manual\_FX-RME43\_Int24\_rev1

1. Ustawianie wysokości cięcia.... 143
2. Funkcja kosza na trawe.... 144
3. Ściółkowanie.... 144
4. Uruchamianie kosiarki 145
5. Zatrzymywanie kosiarki do trawy.... 145
6. Korzystanie z uchwytu na kabel 145
7. Kosz na śmieci.... 146
8. Instrukcje robocze 147
9. Wskazówki dotyczące procesu koszenia 147
10. Przechowywanie i konserwacja.... 147
11. Dane techniczne 150
12. Gwarancja.... 150
13. Utylizacja 150
14. Obsługa klienta.... 151
15. Ochrona praw autorskich 151

DEUTSCHE VERSION

161. Wprowadzenie i bezpieczeństwo

Nigdy nie zezwalaj dzieciom ani osobom, które nie zapoznały się z niniejszą instrukcją, na korzystanie z narzędzia ogrodowego. Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem.

Przeznaczenie

To urządzenie jest przeznaczone wyłącznie do prywatnego koszenia trawników.

Urządzenie musi być obstugiwane zgodnie z

Produkt może być używany wyłącznie zgodnie z dostarczonymi opisami i instrukcjami bezpieczeństwa. Każde inne użycie jest niezgodne z przeznaczeniem. Niewłaściwe użytkowanie spowoduje unieważnienie gwarancji i wyłączenie odpowiedzialności producenta. Użytkownik ponosi odpowiedzialność za wszelkie szkody wyrządzone osobom trzecim i ich mieniu. Urządzenie należy eksploatować wyłącznie w stanie technicznym określonym i dostarczonym przez producenta. Nieautoryzowane modyfikacje urządzenia wykluczają odpowiedzialność producenta za powstałe szkody.

Redukcja wibracji i hałasu

Aby zminimalizować wpływ wibracji i hałasu, należy ograniczyć godziny pracy, stosować ustawienia zapewniające niższą emisję wibracji i hałasu oraz nosić sprzęt ochrony osobistej.

Należy przestrzegać poniższych punktów, aby zminimalizować narażenie na wibracje i hałas:

• Produkt należy użytkować wyłącznie zgodnie z przeznaczeniem, projektem i instrukcjami.
• Upewnij się, że produkt jest w idealnym stanie i dobrze utrzymany.
• Używaj odpowiednich akcesoriów i upewnij się, że są one w dobrym stanie.
• Produkt należy trzymać mocno, ale nie napreżająco, za dołączone uchwyty.
• Produkt należy konserwować zgodnie z niniejszymi instrukcjami i utrzymywać w dobrym stanie.
• Zaplanuj godziny pracy zgodnie z tymi instrukcjami, aby rozłożyć większe obciążenie pracą na dłuższy okres czasu.

Nagły wypadek

Należy zapoznać się z obsługą produktu, czytając w całości instrukcję obsługi. Należy zapamiętać instrukcje bezpieczeństwa i dokładnie ich przestrzegać. Pomoże to uniknąć ryzyka i zagrożeń.
Podczas korzystania z produktu należy zawsze zwracać uwagę, aby móc rozpoznać zagrożenia i reagować na nie na wczesnym etapie. Szybka interwencja może zapobiec poważnym obrażeniom i uszkodzeniom mienia.

Nawet jeśli kosiarka jest użytkowana zgodnie z instrukcją, zawsze istnieje ryzyko resztkowe. W związku z konstrukcją i budową tej kosiarki mogą wystąpić następujące zagrożenia:

• Obrażenia i szkody materialne spowodowane przez latające części.
• Uszkodzenie słuchu w przypadku niestosowania odpowiednich środków ochrony słuchu lub korzystania z kosiarki przez dłuższy czas.
• Uszczerbek na zdrowiu spowodowany wibracjami ramion, jeśli kosiarka jest używana przez długi czas lub nie jest odpowiednio prowadzona i konserwowana.

162. Instrukcje bezpieczeństwa dla kosiarek do trawy

Dla własnego bezpieczeństwa i bezpieczeństwa innych osób, przed użyciem urządzenia należy zapoznać się z niniejszą instrukcją obsługi i instrukcjami bezpieczeństwa. obsługi i instrukcje bezpieczeństwa należy przechowywać w bezpiecznym miejscu i mieć je pod ręką przy każdym użyciu.
- Przekazać instrukcję obsługi wraz z urządzeniem, jeśli zmieni ono właściciela.
- Osoby obsługujące urządzenie nie mogą znajdować się pod wpływem środków odurzających (np. alkoholu, narkotyków lub leków).
- Urządzenie należy eksploatować wyłącznie w stanie technicznym określonym i dostarczonym przez producenta. Nieautoryzowane modyfikacje urządzenia wykluczają odpowiedzialność producenta za wynikające z nich szkody.
- Z urządzenia należy korzystać wyłącznie w świetle dziennym lub przy dobrym oświetleniu sztucznym.
- Z urządzenia należy korzystać wyłącznie w suchych warunkach pogodowych. Należy trzymać je z dala od deszczu lub wilgoci. Przedostanie się wody do wnętrza urządzenia zwiększa ryzyko porażenia prądem.
- Wyłącz urządzenie w następujących warunkach:

• jeśli urządzenie jest pozostawione bez nadzoru;
• jeśli urządzenie zacznie nadmiernie wibrować.

Przed użyciem

• Przed rozpoczęciem pracy należy zapoznać się z urządzeniem, jego funkcjami i elementami sterującymi.
• Przed uruchomieniem i po uderzeniu należy sprawdzić urządzenie pod kątem oznak zużycia lub uszkodzenia.
  . Nie używaj urządzenia, którego wyłącznik jest uszkodzony i nie można go włączyć lub wyłączyć.
• Sprawdź, czy wszystkie nakrętki, śruby i wkręty są dokręcone, aby zapewnić bezpieczną obsługę urządzenia.

• Nigdy nie używaj urządzenia z uszkodzonymi lub brakującymi częściami. Należy zlecić ich naprawę lub, w razie potrzeby, wymianę wykwalifikowanemu specjaliście lub specjalistycznemu warsztatowi.
  Podczas pracy z urządzeniem lub przy nim należy zawsze nosić solidne obuwie, długie spodnie i odpowiedni sprzęt ochrony osobistej (okulary ochronne, ochronniki słuchu, rękawice robocze o dobrej przyczepności itp.) Noszenie osobistego wyposażenia ochronnego zmniejsza ryzyko obrażeń.

• Nie włączać urządzenia, jeśli w jego pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta. Należy dopilnować, aby dzieci nie bawiły się urządzeniem.

• Przerwij pracę, jeśli zauważysz, że w pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta.
  Praca na stromych zboczach może być niebezpieczna. Upewnij się, że masz stabilne oparcie i koś powoli. Kosić należy zawsze w poprzek zbocza, a nie w góre i w dół. Zachowaj szczególną ostrożność podczas zmiany kierunku jazdy. Istnieje ryzyko przewrócenia się!
• Nie należy kosić na stromych zboczach. Zachowaj szczególnie ostrożność podczas cofania się podczas koszenia i ciągnięcia kosiarki do siebie.
• Nie przechylaj kosiarki podczas włączania silnika.
• Zachowaj bezpieczną odległość wskazaną przez ramę uchwytu.
• Nie włączać silnika, dopóki stopy nie znajdą się w bezpiecznej odległości od ostrza tnącego. Zachowaj ostrożność i nie sięgaj do obracającego się ostrza tnącego. Przed przechyleniem lub transportem kosiarki, np. z/na trawnik lub po ścieżkach, należy ją wyłączyć. Nigdy nie przejeżdżaj po żwirze, gdy silnik pracuje. Istnieje ryzyko uderzenia kamieniami!
• Przed podniesieniem lub transportem kosiarki należy wyłączyć silnik, aż ostrze tnące zatrzyma się.
• Wysokość cięcia należy regulować dopiero po wyłączeniu silnika i zatrzymaniu ostrza tnącego.
• Nigdy nie otwieraj klapy wylotowej podczas pracy silnika.
• Przed wyjęciem kosza na trawę należy wyłączyć silnik i poczekać, aż ostrze tnące zatrzyma się. Po opróżnieniu kosza na trawę ostrożnie założ go ponownie i upewnij się, że jest on bezpiecznie przymocowany do kosiarki.
  Jeśli to możliwe, nie należy kosić mokrej trawy. Nie używaj narzędzia ogrodowego w środowisku zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły.
• Jeśli przerwiesz pracę, nigdy nie pozostawiaj urządzenia bez nadzoru i przechowuj je w bezpiecznym miejscu.

Po użyciu z

• W przypadku pozostawienia kosiarki bez nadzoru należy zawsze odłączyć przewód zasilający.
• Wyłącz urządzenie i dopiero wtedy umieść je w bezpiecznym miejscu.
• Nie należy przechowywać urządzenia w miejscu dostępnym dla dzieci.
• Upewnij się, że otwory wentylacyjne w urządzeniu są czyste.
• Wszystkie nakrętki, śruby i wkręty powinny być dokręcone, aby zapewnić bezpieczne działanie kosiarki.
• Często sprawdzaj kosz na trawę pod kątem zużycia lub uszkodzeń.
• Należy używać wyłącznie ostrza tnącego przeznaczonego do tej kosiarki.
• Naprawy mogą być wykonywane wyłącznie przez wykwalifikowanego technika lub centrum serwisowe.

163. Informacje i ostrzeżenia

Ogólne ostrzeżenie o niebezpieczeństwie: Wskazuje środki ostrożności lub instrukcje bezpieczeństwa. Może być również używane w połączeniu z innymi symbolami lub obrazami.

Przed rozpoczęciem użytkowania produktu należy uważnie przeczytać niniejszą instrukcję obsługi i przechowywać ją w bezpiecznym miejscu do późniejszego wykorzystania.

Należy zachować ostrożność. Przedmioty mogą zostać porwane przez kosiarkę. Dlatego należy upewnić się, że koszony obszar jest wolny od przedmiotów.

Zachowaj bezpieczną odległość od osób znajdujących się w pobliżu. Zachowaj bezpieczną odległość od niebezpiecznych obszarów

Trzymaj ręce i stopy z dala od urządzenia tnącego!

Przed przystąpieniem do regulacji narzędzia ogrodowego, jego czyszczenia, rozplątywania splątanego kabla lub pozostawienia narzędzia ogrodowego bez nadzoru nawet na krótki czas, należy wyłączyć narzędzie ogrodowe i odłączyć wtyczkę sieciową.

NIE przejeżdżaj kosiarką po kablu zasilającym

Unikać deszczu i wilgoci.

Należy zawsze nosić ochronę oczu i uszu.

W przypadku nieprawidłowego użytkowania istnieje ryzyko porażenia prądem.

Ryzyko obrażeń: trzymaj ręce i stopy z daleka!

Znak CE

Produkt jest zgodny z wymaganiami i przepisami Wspólnoty Europejskiej.

Wskaźnik poziomu hałasu

Poziom hałasu narzędzia nie przekracza 96 dB.

Podwójna izolacja: Uziemienie nie jest wymagane.

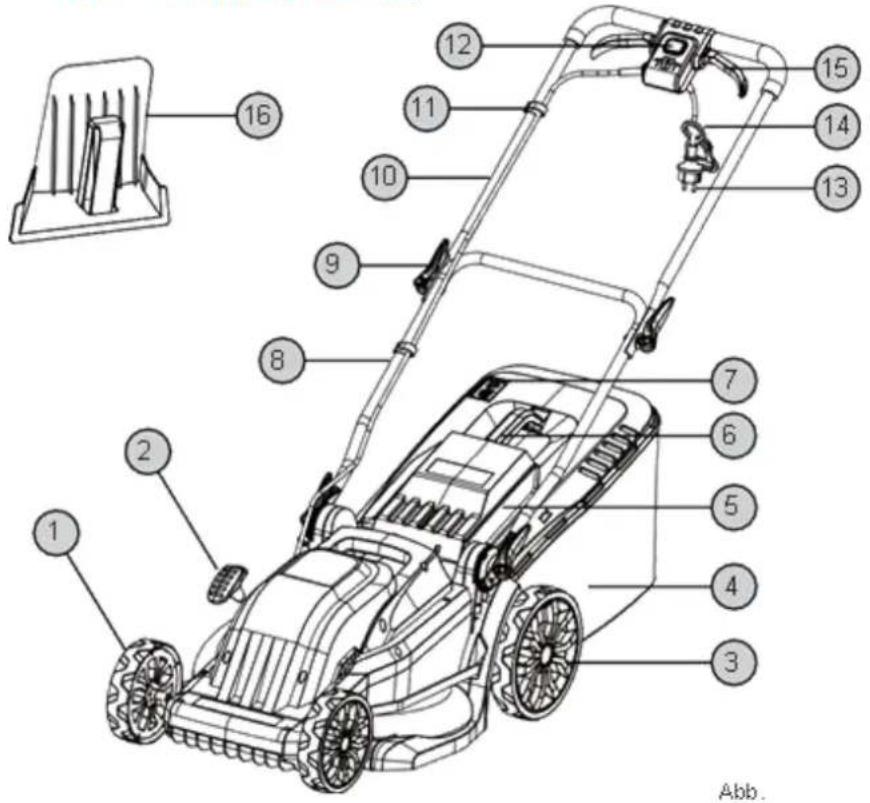

1. Przesłanie prezentacji


1. Przednie koło
2. Dźwignia regulacji wysokości cięcia
3. Tylne koło
4. Kosz na trawę
5. Klapa kosza na trawę
6. Uchwyt kosza na trawę
7. Wskaźnik poziomu napełnienia kosza na trawę
8. Dolny uchwyt
9. Szybkozłączka
10. Górny uchwyt
11. Zacisk kablowy
12. Przycisk Start
13. Kabel sieciowy
14. Uchwyt kabla
15. Uchwyt
16. Wkład mulczujący

165. Montaz

Zakres dostawy

Ostrożnie wyjmij urządzenie z opakowania i sprawdź, czy w zestawie znajdują się następujące części:

LISTA OPAKOWAŃ
Opis	Ilustracja	Ilość
Kosiarka		1
Zespół dolnego uchwytu		1
Zespół górnego uchwytu		1
Kosz na trawę		1
Górny uchwyt nasadki		1
Śruba stopniowa		2
Spryskiwacz		2
Szybkozłączka		4
Zacisk kablowy		2
Wspornik tylnej klapy		1
Wkład mulczujący		1
Narzędzia		1
Instrukcje użytkowania		1

Ważne uwagi dotyczące montażu kosiarki

Przed przystąpieniem do montażu i obsługi kosiarki elektrycznej należy dokładnie zapoznać się z całą instrukcją obsługi i zawartymi w niej wskazówkami.

Wyjmij kosiarkę z kartonowego opakowania i sprawdź, czy w opakowaniu nie pozostały żadne luźne części.

⚠ UWAGA

Nigdy nie używaj kosiarki, jeśli dostarczony worek na trawę nie jest prawidłowo założony. jest.

⚠ OSTRZEŻENIE

Przed przystąpieniem do jakichkolwiek regulacji lub prac konserwacyjnych należy zawsze upewnić się, że kosiarka jest wyłączona, a wtyczka sieciowa odłączona od źródła zasilania.

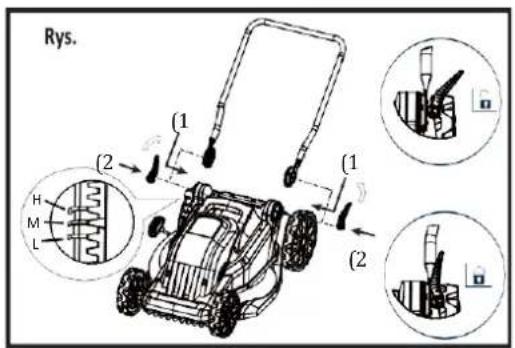

Zamocuj uchwyt

Przymocuj dolny zespół uchwytu do kosiarki (rys. 4a (1)).

Przykręcić szybkozłączkę do śruby i mocno ją zablokować (rys. 4a (2)). Wysokość uchwytu można w trzech pozycjach (L, M i H), obracając mocowanie regulacji wysokości.

Upewnij się, że strzałka po obu stronach elementu regulacji wysokości jest ustawiona w tej samej pozycji, aby wybrać żądaną wysokość uchwytu.

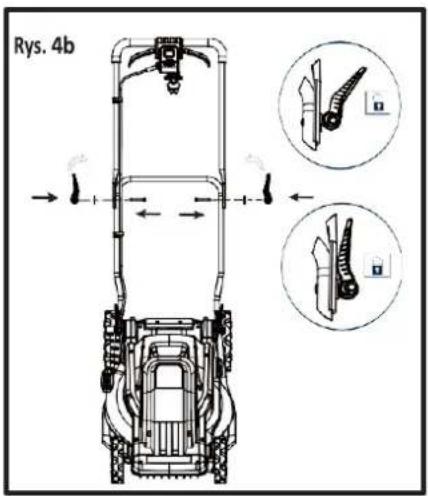

Przymocuj górny uchwyt do dolnego uchwytu, wyrównaj otwory w górnym i dolnym uchwycie. Przełoż śruby przez otwory i zamontuj płaskie podkładki dystansowe. Przykręć zespół szybkiego zwalniania do śruby i zablokuj go na miejscu (rys. 4b).

Rys. (1) (2) (1) (2)

Rys. 4b

Mocowanie kosza na trawę

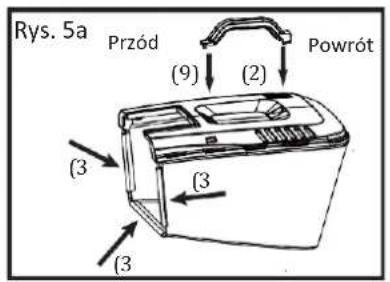

Najpierw zamocuj uchwyt worka zbiorczego, jak pokazano na Rys. 5a. Włóż przednią część, a następnie założ tylną część. Przed użyciem upewnij się, że uchwyt jest dobrze zamocowany.

• Przymocuj krawędź kosza do ramy (rys. 5a (3)).

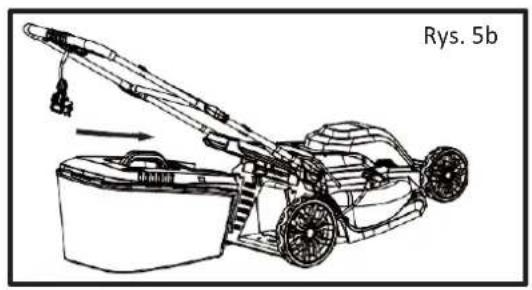

• Zawieś worek zbiorczy, jak pokazano na Rys. 5b.

Rys. 5a Przód (9) (2) Powrót (3) (3) (3)

Uporządkuj kabel połączeniowy

Przymocuj kabel połączeniowy do uchwytu za pomocą zacisku kablowego (Rys. 6).

Rys. 6

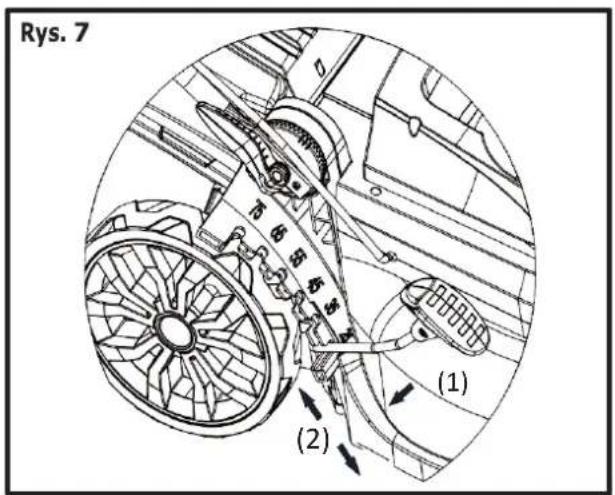

166. Ustawianie wysokości cięcia

⚠ UWAGA! Po wyłączeniu silnika tarcza tnąca będzie pracować jeszcze przez kilka sekund! Dlatego nie należy dotykać spodu kosiarki, dopóki ostrze nie zatrzyma się!

Aby zmienić wysokość cięcia, należy ustawić dźwignię regulacji w żądanym położeniu. (Rys. 7). Przesuń uchwyt na zewnątrz korpusu kosiarki (1).

Ustaw uchwyt na żądaną wysokość (2). Kosiarka ma 6 pozycji wysokości od 25 mm do 75 mm. Wysokość koszenia zwiększa się wraz ze wzrostem liczby pozycji.

Rys. 7 5 6 8 6 8 (1) (2)

167. Funkcja kosza na trawę

Jeśli chcesz korzystać z funkcji kosza na trawę, wykonaj poniższe czynności:

1. Otwórz tylną klapkę i przytrzymaj ją mocno.
2. Przymocuj wspornik tylnej klapy do obudowy, jak pokazano na rysunku 8.
3. Zamknij tylną klapkę.

robocza Rys. 8. P ozycja przechowywania Pozycja

168. Ściółkowanie

Można zbierać trawę za pomocą kosza na trawę i kompostować ją lub użyć wkładu do mulczowania do procesu mulczowania. W tym celu należy wyjąć kosz na trawę i włożyć wkład do mulczowania, jak pokazano na rysunku. W ten sposób ścięta trawa nie jest wyrzucana do kosza na trawę przez siłę odśrodkową, ale pozostaje w obszarze ostrza i jest rozdrabniana na małe kawałki. Posiekana trawa spada na ziemię między żdźbła trawy i rozkłada się na próchnicę - trawnik natychmiast otrzymuje naturalny, organiczny nawóz

1. Otwórz tylną klapkę i przytrzymaj ją mocno.
2. Przytrzymaj wkład mulczujący za uchwyt i włóż go do rynny wyrzutowej (Rys. 9).
3. Zamknij tylną klapkę.

1. Podłącz urządzenie do zatwierdzonego przedłużacza do użytku na zewnątrz.

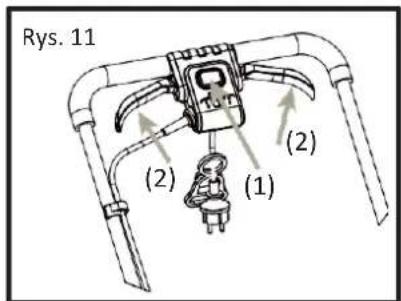

2. Naciśnij i przytrzymaj przycisk uruchamiania (rys. 11 (1)).
3. Aby uruchomić kosiarkę, pociągnij przełącznik na uchwycie (Rys. 11 (2)) w góre, w kierunku uchwytu.
4. Zwolnij przycisk uruchamiania, aby uruchomić urządzenie.

Rys. 11 (1) (2) (2)

170. Zatrzymywanie kosiarki do trawy

Zwolnij przełącznik uchwytu, aby zatrzymać kosiarkę

OSTRZEŻENIE

Przed ponownym uruchomieniem urządzenia należy odczekać, aż ostrze całkowicie się zatrzyma.

Nie należy szybko wyłącać i ponownie włączać urządzenia.

OSTRZEŻENIE

Po zakończeniu pracy należy zawsze odłączyć zasilanie.

171. Korzystanie z uchwytu na kabel

Jeśli przedłużacz zostanie odłączony od zasilania podczas pracy, urządzenie jest wyposażone w uchwyt kabla. Uchwyt kabla jest przymocowany do prowadnicy kabla.

Aby użyć uchwytu na kabel:

1. Uformuj ciasną petlę w pobliżu uchwytu kabla.

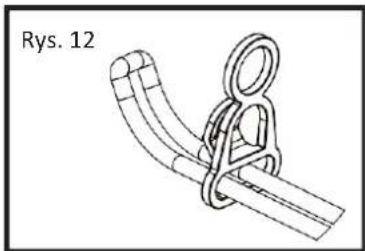

2. Przełoż pętlę przez dolny otwór w uchwycie kabla (patrz Rys. 12).
3. Przesuń pętlę nad zacisk mocujący (patrz Rys. 13) i pociągnij w dół, aż kabel zostanie przymocowany do uchwytu kabla.

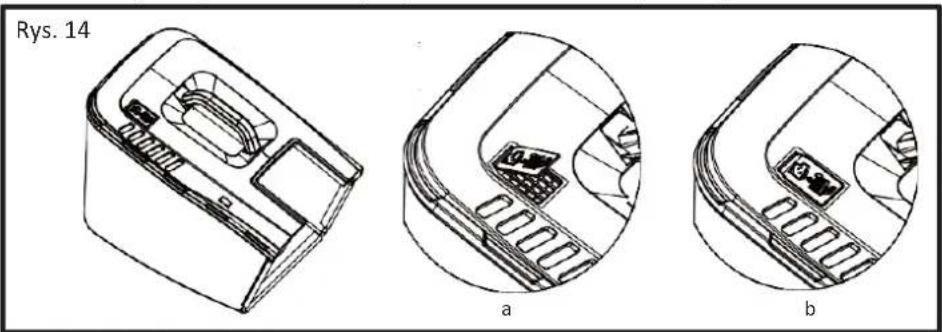

Kosz na trawę pełni w tym urządzeniu dwie funkcje:

1. Jeśli kosz na trawę jest pusty lub nie jest całkowicie wypełniony trawą, okienko wskaźnika poziomu napełnienia pozostaje otwarte (patrz rys. 14.a).
2. Gdy kosz na trawę jest całkowicie wypełniony trawą, okienko wskaźnika poziomu napełnienia zamyka się (patrz rys. 14.b).

OSTRZEŻENIE

Po wyłączeniu silnika ostrze będzie pracować jeszcze przez kilka sekund. Dlatego nie należy dotykać spodu kosiarki, dopóki ostrze nie zatrzyma się całkowicie!

Opróżnianie pojemnika

1. Wyłącz urządzenie.
2. Otwórz tylną klapkę i przytrzymaj ją mocno.
3. Przytrzymaj kosz na trawę za uchwyt i odczep go od uchwytów.
4. Zamknij tylną klapkę.

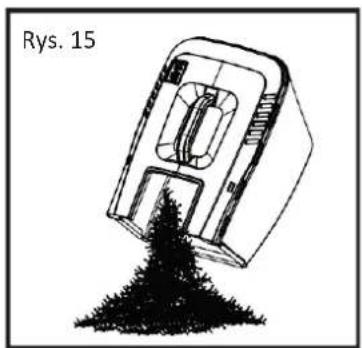

5. Opróżnij kosz na trawę (patrz Rys. 15).

OSTRZEŻENIE

Przed przystąpieniem do prac konserwacyjnych lub czyszczenia należy zawsze odłączyć wtyczkę zasilania!

173. Instrukcje robocze

• Przed rozpoczęciem koszenia należy dokładnie sprawdzić cały obszar koszenia i usunąć wszelkie ciała obce.
• Kosiarki należy używać tylko wtedy, gdy w strefie zagrożenia nie znajdują się osoby trzecie.
• Kosić tylko wtedy, gdy widoczność jest dobra.
• Urządzenie należy obsługiwać wyłącznie w tempie marszu.
• Kosiarki należy używać tylko wtedy, gdy ostrze jest ostre.
• Nie kosić nad przeszkodami (np. gałęziami, korzeniami drzew).
• Na pochyłym terenie należy zawsze kosić w poprzek zbocza. Nie należy kosić pod góre, w dół ani na zboczach o nachyleniu większym niż 20°.
• Zachowaj szczególną ostrożność podczas zmiany kierunku jazdy na pochyłym terenie.
• Przed koszeniem, między koszeniem i po koszeniu należy sprawdzić wloty powietrza chłodzącego silnik elektryczny i usunąć wszelkie zatory. Czynności te można wykonywać wyłącznie przy wyłączonym silniku, w przeciwnym razie istnieje znaczne ryzyko obrażeń!

174. Wskazówki dotyczące procesu koszenia

• Rozpocznij koszenie jak najbliżej gniazda.
• Przedłużacz należy zawsze trzymać na części trawnika, która została już skoszona.
  Utrzymywać stałą wysokość koszenia wynoszącą 3-5 cm; nie przycinać trawy na wysokość mniejszą niż połowa jej pierwotnej wysokości.
• Nie przeciązać kosiarki! Jeśli prędkość obrotowa silnika wyraźnie spada z powodu długiej, ciężkiej trawy, należy zwiększyć wysokość koszenia i kilkakrotnie skosić trawę.
• Kosić rano lub poźnym popołudniem, aby zapobiec wysychaniu świeżo skoszonej trawy.
• Kosić dwa razy w tygodniu w okresach silnego wzrostu; odpowiednio wydłużyć okresy koszenia w okresach niskich opadów.

175. Przechowywanie i konserwacja

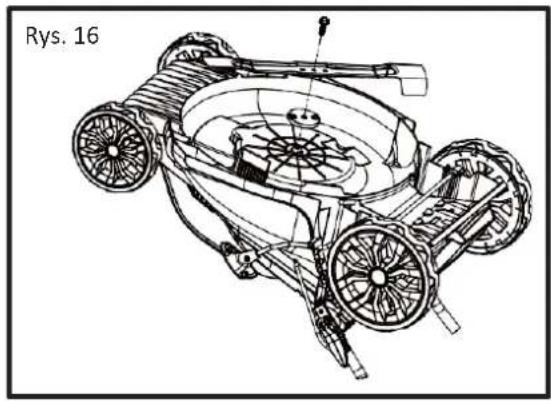

Wymiana noża

Ze względów bezpieczeństwa ostrzenie, wyważanie i montaż noża należy zlecać wyłącznie autoryzowanemu warsztatowi. Aby uzyskać optymalne rezultaty, zalecamy sprawdzanie noża raz w roku.

⚠ OSTRZEŻENIE! Przed zdjęciem kosza na trawę należy wyłączyć silnik i odczekać, aż ostrze całkowicie się zatrzyma.
⚠ OSTRZEŻENIE: Do demontażu ostrza potrzebne będą rękawice ogrodnicze (brak w zestawie) i klucz.
⚠ UWAGA! Przechyl kosiarkę lekko w kierunku szyjki wlewu oleju bez przewracania jej i sięgnij pod obudowę.
OSTRZEŻENIE! Z nożem należy zawsze obchodzić się ostrożnie; ostre krawędzie mogą spowodować obrażenia. Należy używać rękawic. Metalowe ostrze należy wymieniać po 50 godzinach koszenia lub najpóźniej po 2 latach, w zależności od tego, co nastąpi wcześniej, niezależnie od jego stanu.
⚠ OSTRZEŻENIE! Jeśli ostrze jest rozdarte lub uszkodzone, należy wymienić je na nowe.
⚠ OSTRZEŻENIE! Nie trzymaj noża bezpośrednio ręką.
⚠ UWAGA! Ostrze powinno być ostre, aby zachować wydajność koszenia. Jeśli ostrze jest mocno zużyte, wgniecione lub tępe, należy je wymienić lub naostrzyć. Ostrość ostrza znacząco wpływa na wydajność kosiarki.

Manual\_FX-RME43\_Int24\_rev1

Ze względów bezpieczeństwa zalecamy, aby ostrze było wymieniane wyłącznie przez wykwalifikowany i autoryzowany personel specjalistyczny.

Przytrzymaj mocno ostrze i odkręć śrubę ostrza w kierunku przeciwnym do ruchu wskazówek zegara za pomocą klucza. Wyjmij ostrze. Założ nowe lub naostrzone ostrze.

Umieść ostrze na dwóch kołkach na kołnierzu ostrza i dokręć śrubę. Upewnij się, że ostrze jest prawidłowo ustawione i mocno dokręć śrubę (moment dokręcania: 45-60 Nm).

Na czas przechowywania zawsze odłączaj urządzenie od źródła zasilania.

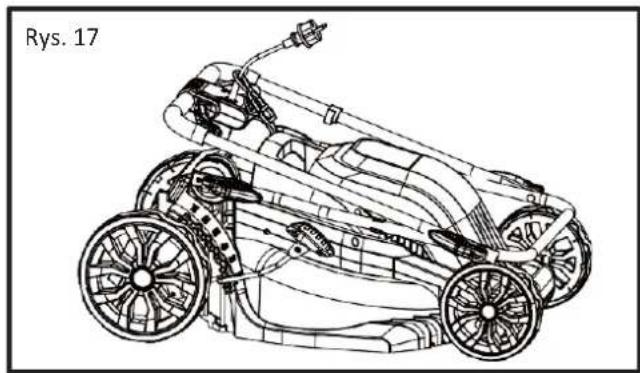

Po zakończeniu koszenia należy dokładnie wyczyścić urządzenie. Urządzenie należy przechowywać w suchym miejscu, aby silnik mógł ostygnąć. Aby zmniejszyć ilość zajmowanego miejsca, górny uchwyt można złożyć. Zwolnij dźwignie szybkiego zwalniania i złóż uchwyt (Rys. 17).

⚠️ Przestroga: Nie ściskaj ani nie zaciskaj przewodu elektrycznego podczas składania uchwytu.

⚠ UWAGA: Przed przystąpieniem do prac konserwacyjnych lub czyszczenia należy zawsze odłączyć wtyczkę zasilania!

- Nie należy spryskiwać urządzenia wodą. Kontakt z wodą może uszkodzić przełącznik/wtyczkę i silnik elektryczny.

- Urządzenie należy czyścić szmatką, szczotką ręczną itp.

OSTRZEŻENIE

Podczas prac konserwacyjnych należy zawsze nosić rękawice ochronne. Nie przeprowadzać konserwacji przy pracującym lub gorącym silniku.

OSTRZEŻENIE

Należy używać wyłącznie części zamiennych, akcesoriów i osprzętu oryginalnego producenta. Niezastosowanie się do tego wymogu może spowodować obrażenia ciała i utratę wydajności.

Wymagana jest konserwacja:

a) Jeśli kosiarka uderzy w obiekt.
b) Jeśli silnik nagle się zatrzyma.
c) Jeśli ostrze jest wygięte (nie ustawiać w linii!).
d) Jeśli wał silnika jest wygięty (nie ustawiać w linii!).
e) Jeśli podczas podłączania kosiarki dojdzie do zwarcia.
f) Jeśli koła zębate są uszkodzone.

Ostrze kosiarki należy zawsze naostrzyć lub wymienić w autoryzowanym serwisie. Niewyważone ostrza prowadzą do nadmiernych wibracji kosiarki.

Czyszczenie

Kosiarka powinna być dokładnie czyszczona po każdym użyciu.

Kosiarka powinna być zawsze czyszczona natychmiast po użyciu.

Nie należy dopuszczać do zaschnięcia i stwardnienia ściętej trawy i innych pozostałości na powierzchni kosiarki.

Zaschnięte ścinki trawy i brud mogą pogorszyć wydajność koszenia.

Sprawdź, czy rynna wyrzutowa trawy jest wolna od ścinków trawy i w razie potrzeby usuń je. Sprawdź spód kosiarki i uchwyt ostrza.

Rozwiązywanie problemów F

⚠ UWAGA: Przed przystąpieniem do prac konserwacyjnych lub czyszczenia należy wyłączyć silnik i odczekać, aż ostrze zatrzyma się.

⚠ Uwaga! Nieprawidłowe naprawy mogą spowodować niebezpieczne działanie urządzenia. Stanowi to zagrożenie dla użytkownika i jego otoczenia.

Usterki, których nie można usunąć za pomocą poniższej tabeli, mogą być usuwane wyłącznie przez wyspecjalizowaną firmę (dział obsługi klienta).

Należy pamiętać, że niewłaściwe naprawy mogą również unieważnić gwarancję i wiązać się z dodatkowymi kosztami.

Należy używać wyłącznie oryginalnych części zamiennych. Tylko te części zamienne zostały zaprojektowane i są odpowiednie dla produktu. Użycie innych części zamiennych nie tylko spowoduje unieważnienie gwarancji, ale może również stanowić zagrożenie dla użytkownika i osób znajdujących się w pobliżu.

Błąd	Rozwiązanie
Silnik nie pracuje	Sprawdź kabel zasilający i wyłącznik automatyczny (bezpiecznik).Zacznij na krótkiej trawie lub na obszarze, który został już skoszony.Oczyść rynnę wyrzutową/obudowę (ostrze kosiarki musi się swobodnie obracać).Skoryguj wysokość cięcia.
Spadek wydajności silnika	Zwiększ wysokość cięcia.Wyczyść rynnę wylotową.Zlecić ponowne naostrzenie lub wymianę ostrza kosiarki (obsługa klienta).
Kosz na trawę nie jest wystarczająco napełniony	Skoryguj wysokość cięcia.Pozostaw trawnik do wyschnięcia.Zlecić ponowne naostrzenie lub wymianę ostrza kosiarki (obsługa klienta).Wyczyść kratkę na koszu na trawę.Wyczyść rynnę wyrzutową.

176. Dane techniczne

Model	FX-RME43
Silnik	Podłączenie silnika elektrycznego 220V
Wydajność	1200 W
Moc znamionowa	220 ~ 240 V / 50 Hz
Szerokość cięcia	440 mm
Wysokości cięcia	25mm-75mm
Średnica kół	170 mm z przodu / 220 mm z tyłu
Pojemność kosza na trawę	45l
Poziom mocy akustycznej	96dB
Waga	12 kg

177. Gwarancja

Przestrzegamy ustawowych przepisów dotyczących gwarancji na wszystkie nasze produkty. Gwarancja obejmuje okres dwóch lat od daty zakupu i zabezpiecza prawa użytkownika w przypadku wad materiałowych lub produkcyjnych.

178. Utylizacja

Tego urządzenia nie wolno wyrzucać razem z odpadami domowymi. Sprzęt elektryczny i elektroniczny należy zbierać oddzielnie i utylizować w sposób przyjazny dla środowiska zgodnie z przepisami ElektroG i dyrektywy UE 2012/19/UE (dyrektywa WEEE). Prosimy o utylizację urządzenia w autoryzowanym punkcie zbiórki starych urządzeń. Prawidłowa

utylizacja pomaga chronić środowisko i zapobiega negatywnym skutkom dla zdrowia ludzkiego. Aby uzyskać więcej informacji na temat zwrotu i utylizacji starych urządzeń, należy skontaktować się z lokalnym centrum utylizacji odpadów lub sprzedawcą, od którego zakupiono produkt. W krajach spoza Unii Europejskiej mogą obowiązywać inne przepisy dotyczące utylizacji zużytego sprzętu elektrycznego i elektronicznego

Materiał opakowania składa się z materiałów pochodzących z recyklingu. Materiał opakowaniowy należy utylizować zgodnie z obowiązującymi przepisami.

179. Obstuga klienta

W przypadku pytań dotyczących gwarancji, napraw lub części zamiennych prosimy o kontakt:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg

Herrenberg Niemcy

Telefon: [phone]

E-Mail: [e-mail]

Uwaga: Na ten adres nie należy wysyłać żadnych zwrotów ani napraw. W przypadku zwrotów gwarancyjnych prosimy o kontakt z naszym działem obsługi klienta.

180. Ochrona praw autorskich

Wszelkie prawa zastrzeżone. Treść niniejszej instrukcji jest chroniona prawem autorskim. Ich użycie jest dozwolone w zakresie działania. Jakiekolwiek inne wykorzystanie lub powielanie bez pisemnej zgody firmy FUXTEC GmbH jest zabronione. FUXTEC GmbH zastrzega sobie prawo do wprowadzania zmian w niniejszej instrukcji obsługi bez wcześniejszego powiadomienia.

FUXTEC
