BEDIENUNGSANLEITUNG FX-RME43 Fuxtec

1. Einführung und Sicherheit......9
2. Sicherheitshinweise für Rasenmäher 10
3. Informationen und Warnhinweise 12
4. Präsentation 13
5. Montage 14
6. Einstellen der Schnitthöhe 16
7. Grasfangfunktion 17
8. Mulchen....17
9. Starten des Rasenmähers.... 18
10. Stoppen des Rasenmähers 18
11. Verwendung des Kabelhalters.... 18
12. Fangkorb 19
13. Arbeitshinweise....20
14. Tipps für den Mahvorgang 20
15. Lagerung und Wartung.... 20
16. Technische Daten 23
17. Gewährleistung 23
18. Entsorgung....23
19. Kundenservice 24
20. Urheberschutz 24

ENGLISH VERSION 25

1. Einführung und Sicherheit

Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich zum Rasenmähen im privaten Bereich bestimmt.

Das Gerät ist entsprechend den in dieser Bedienungsanleitung

gegebenen Beschreibungen und Sicherheitshinweisen zu verwenden. Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Gewährleistung und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

Vibrations- und Lärmminderung

Um den Einfluss von Vibration und Lärm zu mindern, begrenzen Sie die Arbeitszeit, verwenden Sie Einstellungen für niedrigere Vibrations- und Lärmemissionen und tragen Sie persönlich Schutzausrüstung.

Beachten Sie die folgenden Punkte, um die Vibrations- und Lärmbelastung gering zu halten:

• Verwenden Sie das Produkt nur bestimmungsgemäß nach der Konstruktion und den Anweisungen.
• Stellen Sie sicher, dass das Produkt sich in einem einwandfreien Zustand befindet und gut gewartet ist.
• Verwenden Sie das korrekte Zubehör und stellen Sie sicher, dass es sich in einem guten Zustand befindet.
• Halten Sie das Produkt fest aber nicht verkrampft an den vorgesehenen Handgriffen.
• Warten Sie das Produkt gemäß dieser Anleitung und halten Sie es gut geschmiert.
• Planen Sie Ihre Arbeitszeiten nach dieser Anleitung, um eine höhere Belastung über einen längeren Zeitraum zu verteilen.

Notfall

• Machen Sie sich mit dem Gebrauch des Produkts vertraut, indem Sie die Bedienungsanleitung vollständig lesen. Merken Sie sich die Sicherheitshinweise und befolgen Sie diese genauestens. Dies wird Ihnen helfen Risiken und Gefährdungen zu verhindern.
  Seien Sie immer aufmerksam bei der Verwendung des Produkts, so dass Sie Gefährdungen früh erkennen und darauf reagieren können. Schnelles Eingreifen kann ernsthafte Verletzungen und Sachschäden verhindern.

Restrisiken

Auch wenn Sie diesen Rasenmäher vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Rasenmähers auftreten:

• Verletzungen und Sachschäden, die durch herumfliegende Teile verursacht werden.
• Gehörschäden, falls Sie keinen geeigneten Gehörschutz tragen oder den Rasenmäher über einen längeren Zeitraum verwenden.
• Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls der Rasenmäher über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

2. Sicherheitshinweise für Rasenmäher

• Lesen Sie zu Ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung und ihre Sicherheitshinweise, bevor Sie das Gerät benutzen. Bitte bewahren Sie Bedienungsanleitung und ihre Sicherheitshinweise für den späteren Gebrauch sicher auf und halten diese für jeden Einsatz griffbereit.
• Geben Sie die Betriebsanleitung bei einem Besitzerwechsel mit dem Gerät weiter.
• Personen, die das Gerät bedienen, dürfen nicht unter dem Einfluss von Rauschmitteln (z. B. Alkohol, Drogen oder Medikamenten) stehen.
• Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen am Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
• Verwenden Sie das Gerät nur bei Tageslicht oder unter guter künstlicher Beleuchtung.
• Verwenden Sie das Gerät nur bei trockenen Wetterbedingungen. Halten Sie es von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

• Schalten Sie beifolgenden Bedingungen das Gerät ab:

• wenn das Gerät unbeaufsichtigt gelassen wird;

• wenn das Gerät beginnt, übermäßig stark zu vibrieren.

Vor dem Einsatz

• Machen Sie sich vor Arbeitsbeginn mit dem Gerät und seinen Funktionen sowie seinen Bedienelementen vertraut.
  Überprüfen Sie das Gerät vor Inbetriebnahme und nach einem Aufprall auf Anzeichen von Verschleiß oder Beschädigung.
• Benutzen Sie kein Gerät, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt.
  Überprüfen Sie, ob alle Muttern, Bolzen und Schrauben festsitzen, um sicherzustellen, dass das Gerät sicher betrieben wird.
• Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Teilen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
• Tragen Sie bei Arbeiten mit oder an dem Gerät immer festes Schuhwerk, lange Hose und die entsprechende persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, griffige Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen.

Beim Einsatz

• Schalten Sie das Gerät nicht ein, wenn Personen (besonders Kinder) oder Tiere in unmittelbarer Nähe sind. Stellen Sie sicher, dass Kinder nicht mit dem Gerät spielen.
• Unterbrechen Sie die Arbeit, wenn Sie merken, dass Personen (besonders Kinder) oder Haustiere in der Nähe sind.
• Arbeiten an steilen Hängen können gefährlich sein. Stellen Sie sicher, dass Sie einen festen Stand haben und mähen Sie langsam. Immer quer zum Hang mähen und nicht auf und ab. Seien Sie besonders vorsichtig beim Richtungswechsel. Es besteht die Gefahr eines Umkippens!
• Mähen Sie nicht an steilen Hängen. Seien Sie besonders vorsichtig, wenn Sie sich beim Mähen rückwärts bewegen und den Rasenmäher auf sich selbst ziehen.
• Den Rasenmäher beim Einschalten des Motors nicht kippen.
• Halten Sie einen sicheren Abstand, wie es der Griffrahmen anzeigt.
• Schalten Sie den Motor nicht ein, bis sich Ihre Füße in einem sicheren Abstand zum Schneidmesser befinden. Seien Sie vorsichtig und greifen Sie nicht in das rotierende Schneidmesser. Schalten Sie den Rasenmäher aus, bevor Sie ihn kippen oder transportieren, z.B. von / zu Rasen oder über Pfade. Niemals über Kies fahren, während der Motor läuft. Es besteht die Gefahr, von Steinen getroffen zu werden!
• Bevor Sie den Rasenmäher anheben oder transportieren, schalten Sie den Motor aus, bis das Schneidmesser zum Stillstand gekommen ist.
• Stellen Sie die Schnitthöhe nicht ein, bis der Motor ausgeschaltet ist und das Schneidmesser zum Stillstand gekommen ist.
• Öffnen Sie niemals die Entladeklappe, während der Motor läuft.
• Vor dem Entfernen des Grasfängers den Motor ausschalten und warten, bis das Schneidmesser zum Stillstand gekommen ist. Nach dem Entleeren des Grasfängers, diesen wieder sorgfältig befestigen und sicherstellen, dass der Grasfänger sicher am Rasenmäher befestigt ist.
• Wenn möglich, mähen Sie kein nasses Gras. Arbeiten Sie nicht mit dem Gartengerät in einer explosionsgefährdeten Umgebung, in der es brennbare Flüssigkeiten, Gase oder Staub gibt.
• Wenn Sie die Arbeit unterbrechen, lassen Sie das Gerät niemals unbeaufsichtigt und bewahren Sie es an einem sicheren Ort auf.

Nach dem Einsatz

• Ziehen Sie immer das Netzkabel ab, wenn Sie den Rasenmäher unbeaufsichtigt lassen.
• Schalten Sie das Gerät aus und erst danach stellen Sie die Einheit an einen sicheren Ort.
• Lagern Sie das Gerät nicht in Reichweite von Kindern.
• Stellen Sie sicher, dass die Lüftungsschlitze im Gerät sauber sind.
• Halten Sie alle Muttern, Bolzen und Schrauben festangezogen, um sicherzustellen, dass der Rasenmäher in sicheren Arbeitszustand ist.
• Überprüfen Sie den Grasfänger häufig auf Verschleiß oder Beschädigungen.
• Benutzen Sie nur ein Schneidmesser, der für diesen Rasenmäher bestimmt ist.
• Lassen Sie Reparaturen ausschließlich durch einen qualifizierten Techniker oder eine Servicestelle durchführen.

3. Informationen und Warnhinweise

Allgemeiner Gefahrenhinweis: Weist auf Vorsichtsmaßnahmen oder Sicherheitshinweise hin. Kann auch in Verbindung mit anderen Symbolen oder Bildern verwendet werden.

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Produkts sorgfältig durch und bewahren Sie sie zum späteren Gebrauch an einem sicheren Ort auf.

Seien Sie achtsam. Es können durch den Mäher Gegenstände aufgewirbelt werden. Bitte sorgen Sie daher dafür, dass die zu mähende Fläche frei von Gegenständen ist.

Halten Sie einen sicheren Abstand zu Personen, die sich in Ihrer Umgebung aufhalten. Und halten Sie ausreichend Abstand von gefährlichen Bereichen

Halten Sie Ihre Hände und Füße vom Schneidwerk fern!

Schalten Sie das Gartengerät aus und ziehen Sie den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen, es reinigen, ein verfangenes Kabel lösen oder das Gartengerät auch nur kurz unbeaufsichtigt lassen.

Fahren Sie mit dem Mäher NICHT über das Stromkabel

Vermeiden Sie Regen oder Feuchtigkeit.

Achten Sie stets auf Augen und Gehörschutz.

Bei unsachgemäßer Nutzung besteht die Gefahr eines elektrischen Schlages.

Verletzungsgefahr: halten Sie Ihre Hände und Füße fern!

CE-Kennzeichen

Das Produkt entspricht den Anforderungen und Vorschriften der Europäischen Gemeinschaft.

Kennzeichen für den Geräuschpegel

Der Werkzeuglärmpegel liegt nicht über 96dB.

Doppelt isoliert: Erdung nicht erforderlich.

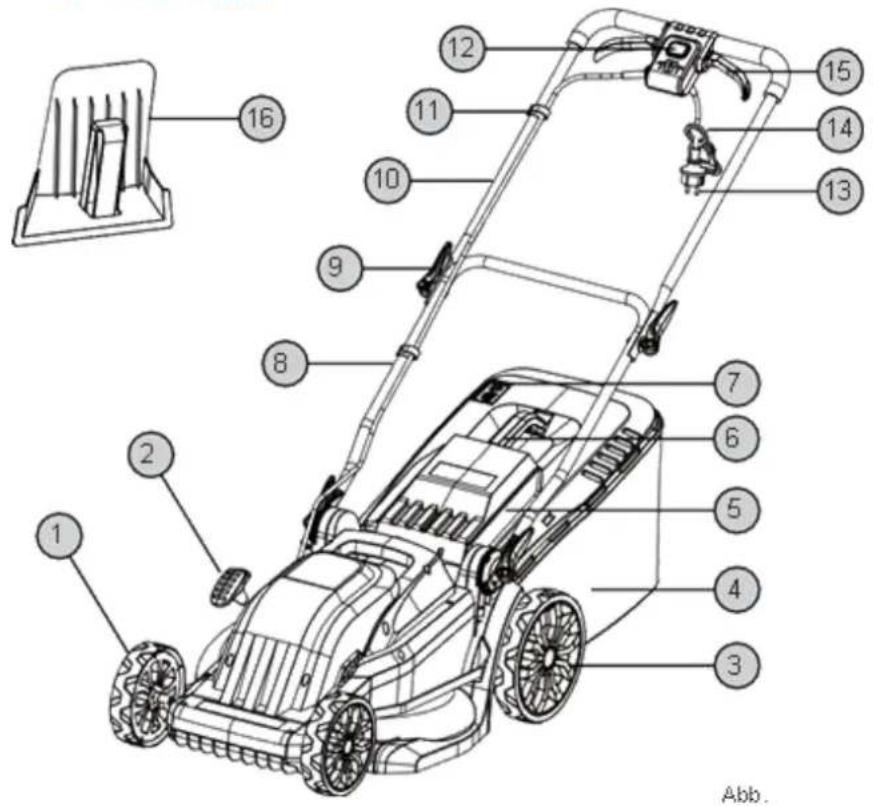

1. Präsentation


1. Vorderrad
2. Einstellhebel für Schnitthöhe
3. Hinterrad
4. Grasfangkorb
5. Klappe Grasfangkorb
6. Griff des Grasfangkorbs
7. Füllstandsanzeige Grasfangkorbs
8. Unterer Griff
9. Schnellverschluss
10. Oberer Griff
11. Kabelschelle
12. Schaltfläche Start
13. Netzkabel
14. Kabelhalter
15. Griff
16. Mulcheinsatz

5. Montage

Lieferumfang

Nehmen Sie die Maschine vorsichtig aus der Verpackung und prüfen Sie, ob die folgenden Teile enthalten, sind:

PACKLISTE
Beschreibung	Abbildung	Menge
Rasenmäher		1
Untere Griffbaugruppe		1
Obere Griffbaugruppe		1
Grasfangkorb		1
Griff der oberen Kappe		1
Stufenbolzen		2
Unterlegscheibe		2
Schnellverschluss		4
Kabelclip		2
Halterung für hintere Klappe		1
Mulcheinsatz		1
Werkzeuge	[GBYS]	1
Gebrauchsanweisung	[AKBC]	1

Wichtige Hinweise zur Montage des Mähers

Bevor Sie den Elektrorasenmäher zusammenbauen und in Betrieb nehmen, lesen Sie bitte zuerst die gesamte Bedienungsanleitung und die darin enthaltenen Anweisungen sorgfältig durch.

Nehmen Sie den Rasenmäher aus der Kartonverpackung und überprüfen Sie, dass keine losen Teile in der Verpackung verblieben sind.

ACHTUNG

Verwenden Sie den Rasenmäher niemals, wenn der mitgelieferte Grasfangsack nicht korrekt positioniert ist.

⚠️ WARNING

Stellen Sie immer sicher, dass der Rasenmäher ausgeschaltet und der Netzstecker aus der Stromquelle gezogen ist, bevor Sie Einstellungen vornehmen oder Wartungsarbeiten durchführen.

Befestigen Sie den Griff

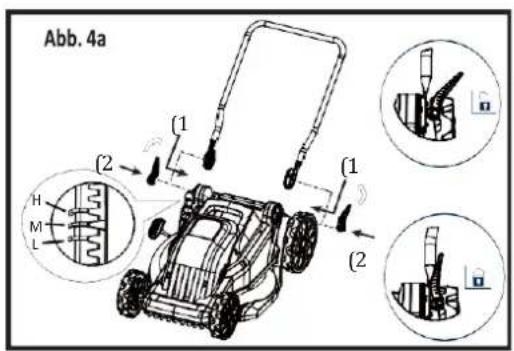

Befestigen Sie die untere Griffbaugruppe am Rasenmäher (Abb. 4a (1)).

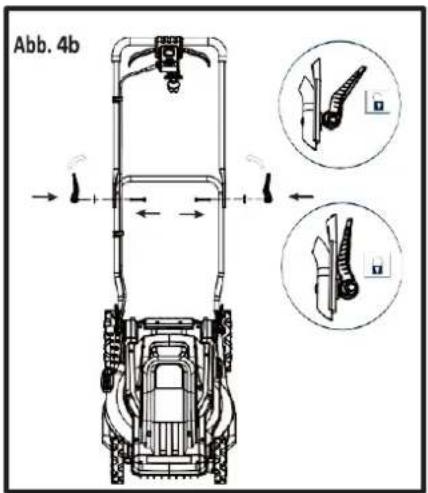

Schrauben Sie die Schnellverschlussgarnitur an den Bolzen und verriegeln Sie sie fest (Abb. 4a (2)). Die Höhe des Griffs kann in drei Positionen (L, M und H) durch Drehen der Höhenverstellungsbefestigung eingestellt werden.

Stellen Sie sicher, dass der Pfeil auf beiden Seiten der Höhenverstellungsbefestigung an der gleichen Position ausgerichtet ist, um die gewünschte Griffhöhe auszuwählen.

Befestigen Sie den oberen Griff am unteren Griff, richten Sie die Löcher im oberen Griff und im unteren Griff aus. Stecken Sie die Schrauben durch die Löcher und installieren Sie die flachen Abstandshalter. Schrauben Sie die Schnellverschlussbaugruppe an die Schraube und verriegeln Sie sie fest (Abb. 4b).

Abb. 4a (1) (2) (1) (2)

Abb. 4b

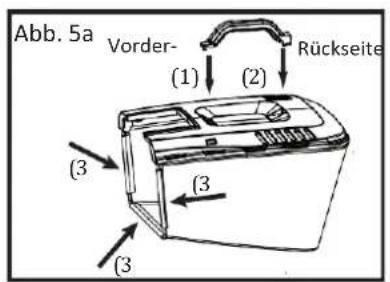

Befestigung des Grasfangkorbs

Befestigen Sie zuerst den Griff des Auffangbeutels, wie in Abb. 5a gezeigt. Setzen Sie das vordere Ende ein und befestigen Sie dann das hintere Ende. Stellen Sie sicher, dass der Griff vor dem Gebrauch festsitzt.

Befestigen Sie den Rand des Korbs am Rahmen (Abb. 5a (3)).

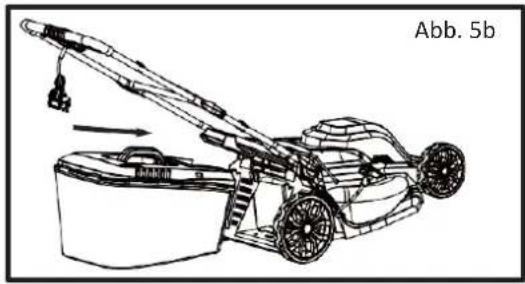

- Hängen Sie den Auffangsack wie in Abb. 5b gezeigt auf.

Abb. 5a Vorder- (1) (2) Rückseite (3) (3) (3)

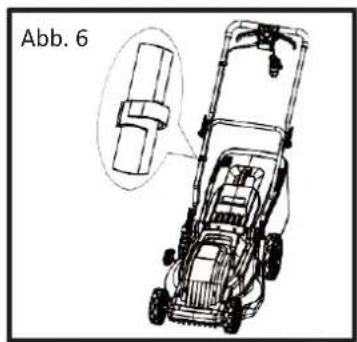

Räumen Sie das Anschlusskabel auf

Befestigen Sie das Verbindungskabel mit der Kabelclips am Griff (Abb. 6).

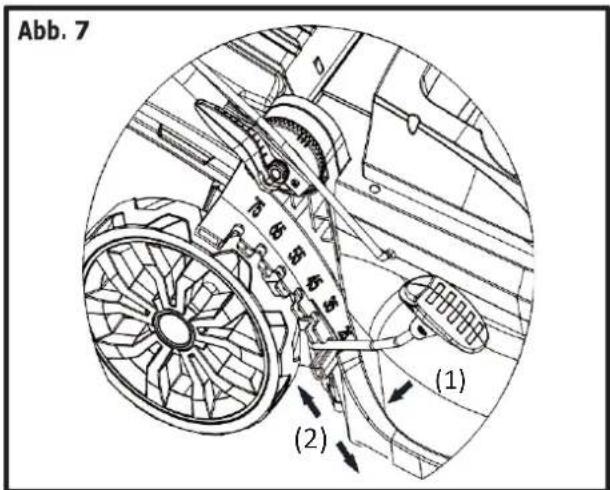

6. Einstellen der Schnitthöhe

VORSICHT! Wenn der Motor abgeschaltet wurde, läuft das Sägeblatt noch einige Sekunden weiter! Berühren Sie daher die Unterseite des Mähwerks nicht, bis das Messer zum Stillstand gekommen ist!

Wenn Sie die Schnitthöhe ändern möchtest, stelle den Verstellhebel in die gewünschte Position. (Abb. 7). Schieben Sie den Griff an die Außenseite des Mähwerkskörpers (1).

Stellen Sie den Griff auf die gewünschte Höhe (2) ein. Der Mäher verfügt über 6 Höhenpositionen von 25 mm bis 75 mm. Mit zunehmender Anzahl nimmt die Schnitthöhe zu.

Abb. 7 5 6 5 6 5 (1) (2)

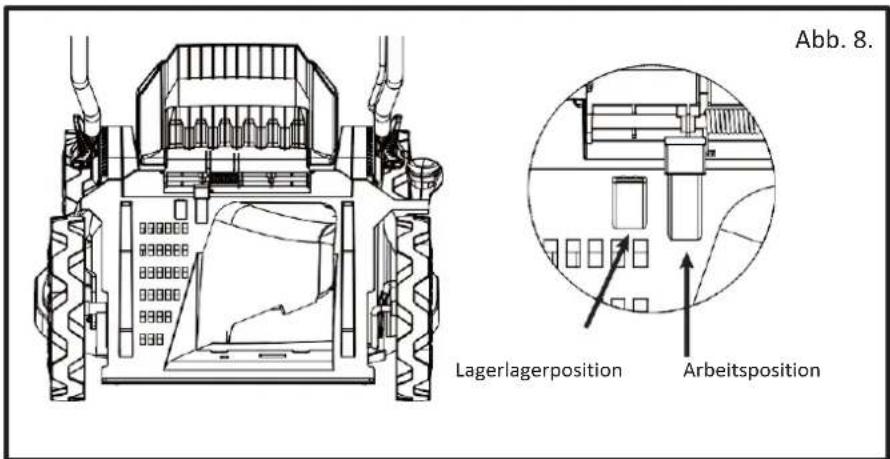

7. Grasfangfunktion

Wenn Sie die Grasfangfunktion nutzen möchten, befolgen Sie diese Schritte:

1. Öffnen Sie die hintere Klappe und halten Sie sie fest.
2. Befestigen Sie die Stütze der hinteren Klappe am Gehäuse, wie in Abbildung 8 gezeigt.
3. Schließen Sie die hintere Klappe.

Abb. 8. Lagerlagerposition Arbeitsposition

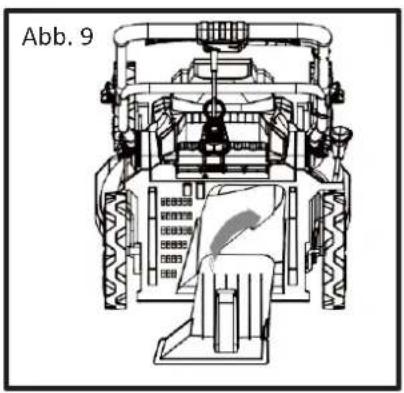

8. Mulchen

Sie können das Gras mit dem Fangkorb auffangen und kompostieren oder für den Mulchvorgang das Mulcheinsatz verwenden. Entfernen Sie hierfür den Fangkorb und setzen Sie das Mulcheinsatz wie abgebildet ein. Das geschnittene Gras wird somit nicht mittels Zentrifugalkraft in den Fangkorb geworfen, sondern bleibt im Areal des Messers und wird dadurch klein gehäckselt. Das gehäckselte Gras fällt auf den Boden zwischen den Grashalmen und wird dort durch Zersetzung zu Humus – der Rasen erhält sofort einen natürlichen, organischen Dünger

1. Öffnen Sie die hintere Klappe und halten Sie sie fest.
2. Halten Sie den Mulcheinsatz am Griff fest und stecken Sie ihn in den Auswurfschacht (Abb. 9.).
3. Schließen Sie die hintere Klappe.

Abb. 9

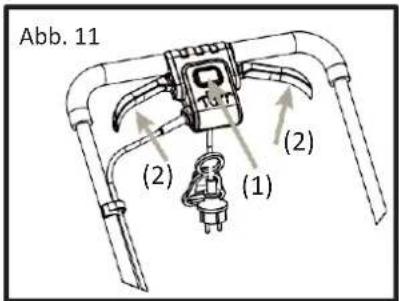

9. Starten des Rasenmähers

1. Schließen Sie die Maschine an ein zugelassenes Verlängerungskabel für den Außenbereich an.
2. Halten Sie die Starttaste gedrückt (Abb. 11 (1)).
3. Ziehen Sie den Schalter am Griff (Abb. 11 (2)) nach oben zum Griff, um den Mäher zu starten.
4. Lassen Sie die Starttaste los, um die Maschine zu starten.

Abb. 11 (2) (2) (1)

10. Stoppen des Rasenmähers

Lassen Sie den Griffschalter los, um den Mäher zu stoppen

⚠️ WARNING

Warten Sie, bis die Klinge vollständig stoppt, bevor Sie die Maschine wieder starten. Schalten Sie das Gerät nicht schnell aus und wieder ein.

⚠️ WARNING

Trennen Sie die Stromversorgung immer von der Stromversorgung, nachdem Sie die Arbeiten abgeschlossen haben.

11. Verwendung des Kabelhalters

Falls das Verlängerungskabel während des Betriebs von der Stromversorgung getrennt wird, verfügt das Gerät über einen Kabelhalter. Der Kabelhalter hängt an der Kabel-Führungsstange.

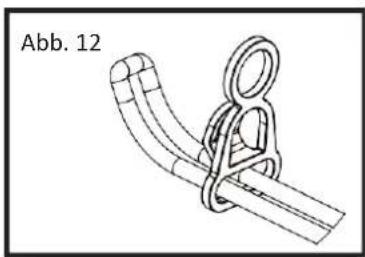

Um den Kabelhalter zu verwenden:

1. Bilden Sie eine enge Schlaufe in der Nähe des Kabelhalters.
2. Schieben Sie die Schlaufe durch das untere Loch im Kabelhalter (siehe Abb. 12).
3. Bewegen Sie die Schlaufe über den Befestigungsclip (siehe Abb. 13) und ziehen Sie nach unten, bis das Kabel am Kabelhalter befestigt ist.

Der Fangkorb hat zwei Funktionen in diesem Gerät:

1. Wenn der Fangkorb leer ist oder nicht vollständig mit Gras gefüllt ist, bleibt das Fenster für die Füllstandsanzeige offen (siehe Abb. 14.a).
2. Wenn der Fangkorb vollständig mit Gras gefüllt ist, schließt sich das Fenster für die Füllstandsanzeige (siehe Abb. 14.b).

⚠️ WARNING

Nachdem der Motor ausgeschaltet wurde, läuft das Messer noch für einige Sekunden weiter.

Berühren Sie daher nicht die Unterseite des Rasenmähers, bis das Messer vollständig zum Stillstand gekommen ist!

Abb. 14

1. Schalten Sie das Gerät aus.
2. Öffnen Sie die hintere Klappe und halten Sie sie fest.
3. Halten Sie den Grasfangkorb am Griff und haken Sie ihn aus den Halterungen aus.
4. Schließen Sie die hintere Klappe.

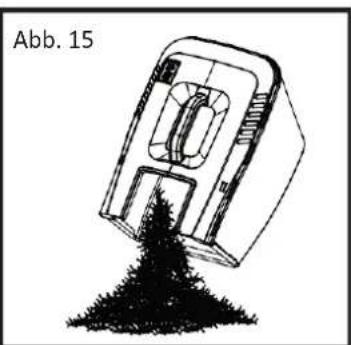

5. Entleeren Sie den Fangkorb (siehe Abb. 15).

⚠️ WARNUNG

Ziehen Sie vor Wartungs- oder Reinigungsarbeiten immer den Netzstecker!

• Überprüfen Sie die gesamte Mähfläche sorgfältig und entfernen Sie alle Fremdkörper bevor Sie mit dem Mahen beginnen.
• Betreiben Sie den Rasenmäher nur, wenn sich keine Dritten im Gefahrenbereich aufhalten.
• Mähen Sie nur bei guter Sicht.
• Betreiben Sie die Maschine nur im Schritttempo.
• Betreiben Sie den Mäher nur, wenn das Messer scharf ist.
• Mähen Sie nicht über Hindernisse (z. B. Zweige, Baumwurzeln).
• Mähen Sie in abschüssigem Gelände immer quer zum Hang. Mähen Sie nicht bergauf oder bergab oder an Hängen mit einer Neigung von mehr als 20°.
• Seien Sie beim Richtungswechsel in abschüssigem Gelände besonders vorsichtig.
• Kontrollieren Sie vor, zwischen und nach dem Mähvorgang die Lufteinlässe, die für eine Kühlung des Elektromotors sorgen und entfernen Sie eventuelle Verstopfungen. Dieses dürfen Sie nur bei abgeschaltetem Motor tun, es besteht sonst erhebliche Verletzungsgefahr!

14. Tipps für den Mähvorgang

• Beginnen Sie mit dem Mähen so nah wie möglich an der Steckdose.
• Halten Sie das Verlängerungskabel immer auf dem Rasenabschnitt, der bereits gemäht wurde.
• Halten Sie eine konstante Schnitthöhe von 3–5 cm ein; Kürzen Sie das Gras nicht auf weniger als die Hälfte seiner ursprünglichen Höhe.
  Überlasten Sie den Rasenmäher nicht! Wenn die Motordrehzahl durch langes, schweres Gras spürbar nachlässt, erhöhen Sie die Schnitthöhe und mähen Sie mehrmals.
• Mähen Sie morgens oder am späten Nachmittag, um ein Austrocknen des frisch geschnittenen Grases zu verhindern.
• In Phasen starken Wachstums zweimal wöchentlich mähen; In niederschlagsarmen Perioden verlängern Sie die Mähintervalle entsprechend.

15. Lagerung und Wartung

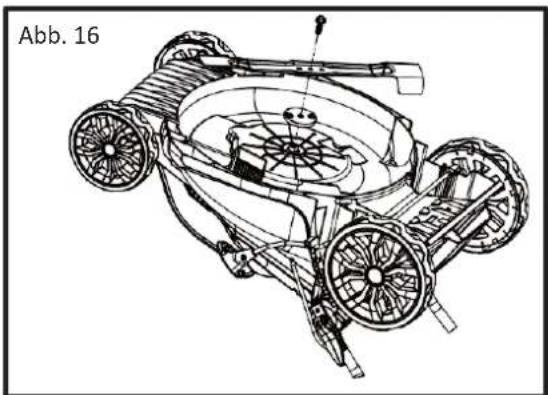

Austausch des Messers

Aus Sicherheitsgründen sollten Sie Ihr Messer nur in einer autorisierten Werkstatt schärfen, ausbalancieren und montieren lassen. Für optimale Ergebnisse wird empfohlen, das Messer einmal pro Jahr zu überprüfen.

⚠️ WARNING! Bevor Sie den Grasfangkorb entfernen, schalten Sie den Motor aus und warten Sie, bis das Messer vollständig zum Stillstand gekommen ist.
⚠️ WARNING! Sie benötigen Gartenhandschuhe (nicht im Lieferumfang enthalten) und einen Schraubenschlüssel, um das Messer zu entfernen.
⚠️ HINWEIS! Kippen Sie den Rasenmäher leicht in Richtung des Öleinfüllstutzens, ohne ihn umzukippen, und greifen Sie unter das Gehäuse.

⚠️ WARNUNG! Behandeln Sie das Messer stets mit Vorsicht; scharfe Kanten können Verletzungen verursachen. Verwenden Sie Handschuhe. Ersetzen Sie das Metallmesser nach 50 Stunden Mähen oder spätestens nach 2 Jahren, je nachdem, was früher eintritt, unabhängig vom Zustand.

⚠️ WARNUNG! Wenn das Messer gerissen oder beschädigt ist, ersetzen Sie es durch ein neues.

⚠️ WARNUNG! Halten Sie das Messer nicht direkt mit der Hand fest.

△ HINWEIS! Halten Sie das Messer scharf, um die Mähleistung zu erhalten. Wenn das Messer stark abgenutzt, verbeult oder stumpf geworden ist, sollte es ersetzt oder geschärft werden. Die Schärfe des Messers beeinflusst die Leistung des Rasenmähers erheblich.

Manual\_FX-RME43\_Int24\_rev1

Aus Sicherheitsgründen empfehlen wir, das Messer nur von qualifiziertem und autorisiertem Fachpersonal austauschen zu lassen.

Halten Sie das Messer fest und schrauben Sie die Messerschraube mit einem Schraubenschlüssel gegen den Uhrzeigersinn ab. Entfernen Sie das Messer. Montieren Sie ein neues oder geschärftes Messer.

Setzen Sie das Messer auf die zwei Stifte an der Messerflansch und ersetzen Sie die Schraube. Achten Sie darauf, dass das Messer richtig positioniert ist, und ziehen Sie die Schraube fest an (Anzugsdrehmoment: 45-60 Nm).

Trennen Sie die Maschine zur Lagerung immer vom Stromnetz.

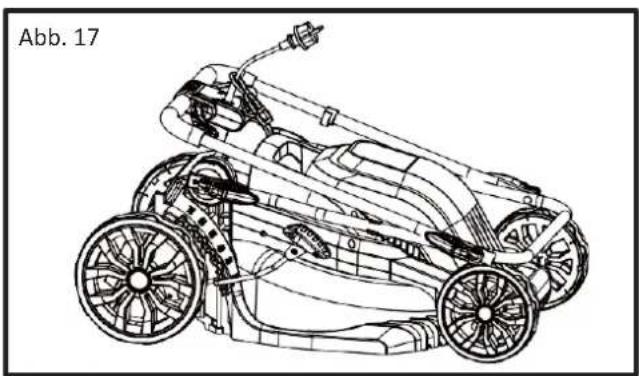

Reinigen Sie das Gerät nach dem Mähen gründlich. Lagern Sie das Gerät an einem trockenen Ort, damit der Motor vorher abkühlen kann. Um den Stauraum zu reduzieren, kann der obere Griff umgeklappt werden. Lösen Sie die Schnellspannhebel und klappen Sie den Griff nach unten (Abb. 17).

Achtung: Klemmen Sie das Elektrokabel nicht ein oder klemmen Sie es nicht ein, wenn Sie den Griff herunterklappen.

ACHTUNG: Vor Wartungs- oder Reinigungsarbeiten immer den Netzstecker ziehen!

Besprühen Sie das Gerät nicht mit Wasser. Der Kontakt mit Wasser kann die Schalt-/Steckerkombination und den Elektromotor beschädigen.

- Reinigen Sie das Gerät mit einem Tuch, einer Handbürste usw.

⚠️ WARNING

Tragen Sie bei Wartungsarbeiten immer Schutzhandschuhe. Führen Sie keine Wartung durch, wenn der Motor läuft oder heiß ist.

⚠️ WARNING

Verwenden Sie nur Ersatzteile, Zubehör und Anbauteile des Originalherstellers. Andernfalls kann es zu Verletzungen und Leistungseinbußen kommen.

Wartung ist erforderlich:

a) Wenn der Rasenmäher auf einen Gegenstand trifft.
b) Wenn der Motor plötzlich stoppt.
c) Wenn das Messer verbogen ist (nicht ausrichten!).
d) Wenn die Motorwelle verbogen ist (nicht ausrichten!).
e) Wenn beim Anschließen des Rasenmähers ein Kurzschluss auftritt.
f) Wenn die Zahnräder beschädigt sind.

Lassen Sie das Mähmesser immer in einer autorisierten Reparaturwerkstatt nachschärfen oder ersetzen. Unwuchtige Messer führen zu übermäßigen Vibrationen des Rasenmähers.

Reinigung

Der Rasenmäher sollte nach jedem Gebrauch gründlich gereinigt werden.

Reinigen Sie Ihren Rasenmäher immer sofort nach der Benutzung.

Lassen Sie abgeschnittenes Gras und andere Rückstände nicht auf den Oberflächen des Rasenmähers antrocknen und verhärten.

Getrocknete Grasreste und Schmutz können die Mähleistung beeinträchtigen.

Überprüfen Sie, ob der Grasauswurfkanal frei von Grasresten ist, und entfernen Sie diese gegebenenfalls.

Kontrollieren Sie die Unterseite des Rasenmähers und die Messerhalterung.

Fehlerbehebung

△ ACHTUNG: Schalten Sie vor Wartungs- oder Reinigungsarbeiten den Motor aus und warten Sie, bis das Messer zum Stillstand gekommen ist.
Vorsicht! Unsachgemäße Reparaturen können dazu führen, dass das Gerät unsicher funktioniert. Dies gefährdet sowohl Sie selbst als auch Ihre Umgebung.

Störungen, die sich mit Hilfe der folgenden Tabelle nicht beheben lassen, dürfen nur von einer Fachfirma (Kundendienst) behoben werden.

Bitte beachten Sie, dass unsachgemäße Reparaturen auch zum Erlöschen der Garantie führen und zusätzliche Kosten anfallen können.

Verwenden Sie nur Original-Ersatzteile. Nur diese Ersatzteile sind für das Produkt konzipiert und geeignet. Durch die Verwendung anderer Ersatzteile erlischt nicht nur die Garantie, Sie können sich und Ihre Umgebung gefährden.

Fehler	Lösung
Motor läuft nicht	Überprüfen Sie das Netzkabel und den Schutzschalter (Sicherung).Beginnen Sie auf kurzem Gras oder auf einem bereits gemähten Bereich.Reinigen Sie den Auswurfkanal/das Gehäuse (das Mähmesser muss sich frei drehen).Korrigieren Sie die Schnitthöhe.
Motorleistung nimmt ab	Erhöhen Sie die Schnitthöhe.Reinigen Sie den Auswurfkanal.Lassen Sie das Mähmesser nachschärfen oder ersetzen (Kundendienst).
Der Grasfangkorb wird nicht ausreichend gefüllt	Korrigieren Sie die Schnitthöhe.Lassen Sie den Rasen trocknen.Lassen Sie das Mähmesser nachschärfen oder austauschen (Kundendienst).Reinigen Sie das Gitter am Grasfangkorb.Reinigen Sie den Auswurfschacht.

16. Technische Daten

Modell	FX-RME43
Motor	Elektromotor 220V Anschluss
Leistung	1200 Watt
Nennleistung	220 ~ 240 V / 50 Hz
Schnittbreite	440 mm
Schnitthöhen	25mm-75mm
Durchmesser Räder	170 mm vorne / 220 mm hinten
Volumen Grasfangkorb	45l
Schallleistungspegel	96dB
Gewicht	12kg

17. Gewährleistung

Wir halten uns bei all unseren Produkten an die gesetzlichen Gewährleistungsbestimmungen. Die Gewährleistung umfasst eine Dauer von zwei Jahren ab Kaufdatum und sichert Ihre Rechte im Falle von Material- oder Verarbeitungsfehlern.

18. Entsorgung

Dieses Gerät darf nicht über den Hausmüll entsorgt werden. Elektro- und Elektronikgeräte müssen gemäß den Bestimmungen des ElektroG und der EU-Richtlinie 2012/19/EU (WEEE-Richtlinie) getrennt gesammelt und umweltgerecht entsorgt werden. Bitte entsorgen Sie das

Gerät an einer zugelassenen Sammelstelle für Altgeräte. Die ordnungsgemäße Entsorgung trägt zum Schutz der Umwelt und zur Vermeidung negativer Auswirkungen auf die menschliche Gesundheit bei. Weitere Informationen zur Rückgabe und Entsorgung von Altgeräten erhalten Sie bei Ihrer örtlichen Entsorgungsstelle oder beim Händler, bei dem Sie das Produkt erworben haben. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

Das Verpackungsmaterial besteht aus recycelten Materialien. Entsorgen Sie das Verpackungsmaterial gemäß den geltenden Vorschriften.

19. Kundenservice

Bei Fragen zu Gewährleistung, Reparatur oder Ersatzteilen wenden Sie sich bitte an:

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg

Deutschland

Telefon: [phone]

E-Mail: [e-mail]

Hinweis: Bitte senden Sie keine Retouren oder Reparaturen an diese Adresse. Für Rücksendungen im Gewährleistungsfall wenden Sie sich bitte an unseren Kundenservice.

20. Urheberschutz

© 2024 By FUXTEC GmbH

Alle Rechte vorbehalten. Die Inhalte dieser Anleitung sind urheberrechtlich geschützt. Ihre Verwendung ist im Rahmen der Bedienung zulässig. Eine darüberhinausgehende Verwendung oder Vervielfältigung ist ohne schriftliche Genehmigung der FUXTEC GmbH nicht gestattet. Die FUXTEC GmbH behält sich vor, Änderungen innerhalb dieser Bedienungsanleitung auch ohne vorherige Kommunikation durchzuführen.

ENGLISH VERSION

21. Introduction and security

© 2024 By FUXTEC GmbH

© 2024 Da FUXTEC GmbH

© 2024 By FUXTEC GmbH

136. Technische gegevens

© 2024 Door FUXTEC GmbH

© 2024 By FUXTEC GmbH
