INSTRUKCJA OBSŁUGI SHXPPTC20R SHX

Ten produkt nadaje się tylko do dobrze izolowanych pomieszczeń lub do sporadycznego użytku.

PL

PRZED ROZPOCZĘCIEM MONTAŻU, INSTALACJI, OBSŁUGI LUB KONSERWACJI NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI. NALEŻY CHRONIĆ SIEBIE I INNYCH, PRZESTRZEGAJĄC INSTRUKCJI BEZPIECZEŃSTWA. NIEPRZESTRZEGANIE INSTRUKCJI MOŻE SPOWODOWAĆ OBRAŻENIA CIAŁA I/LUB USZKODZENIE MIENIA I/LUB UNIEWAŻNIENIE GWARANCJI!

Przeznaczenie

To urządzenie jest przeznaczone wyłącznie do ogrzewania pomieszczeń mieszkalnych w gospodarstwach domowych i nie może być używane do żadnych innych celów.

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA, STANDARDÓW I POŁĄCZEŃ ELEKTRYCZNYCH

1. Z urządzenia należy korzystać wyłącznie zgodnie z wytycznymi zawartymi w instrukcji obsługi. Każde inne użycie niezalecane przez producenta może spowodować pożar, porażenie prądem elektrycznym lub obrażenia ciała.

2. To urządzenie jest przeznaczone wyłącznie do ogrzewania pomieszczeń mieszkalnych w gospodarstwach domowych i nie może być używane do żadnych innych celów.

3. Zdjąć opakowanie i upewnić się, że urządzenie nie jest uszkodzone. W razie wątpliwości nie używaj urządzenia i skontaktuj się ze sprzedawcą.

4. Przed podłączeniem do sieci elektrycznej należy sprawdzić, czy rodzaj prądu i napięcie sieciowe są zgodne ze specyfikacjami na tabliczce znamionowej urządzenia.

5. Gniazdko elektryczne, do którego podłączane jest urządzenie, nie może być uszkodzone ani poluzowane i musi być odpowiednie dla wymaganego obciążenia prądowego, a przede wszystkim musi być prawidłowo uziemione.

6. Unikaj używania przedłużacza, ponieważ może się on przegrzać i spowodować pożar.

7. Urządzenia nie wolno instalować bezpośrednio pod gniazdkiem ściennym. W razie wątpliwości należy zlecić sprawdzenie instalacji elektrycznej wykwalifikowanemu elektrykowi.

8. Zabrania się dostosowywania lub modyfikowania właściwości tego urządzenia w jakikolwiek sposób. Należy używać wyłącznie części zamiennych i akcesoriów zalecanych przez producenta (w przeciwnym razie może dojść do unieważnienia gwarancji).

9. Nie używaj tej nagrzewnicy, jeśli wykazuje ona widoczne oznaki uszkodzenia.

10. Nie używaj urządzenia bez nadzoru. Po opuszczeniu pomieszczenia należy zawsze wyłączyć urządzenie.

11. Nie należy używać urządzenia w małych pomieszczeniach, w których przebywają osoby niezdolne do samodzielnego opuszczenia pomieszczenia, chyba że są one stale monitorowane.

12. Dzieci nie mogą bawić się urządzeniem. Dzieci w wieku poniżej 3 lat muszą być trzymane z dala od urządzenia, chyba że są pod stałym nadzorem.

13. Trzymać dzieci z dala od opakowania. Niebezpieczeństwo zadławienia w przypadku połknięcia!

14. Urządzenie nie nadaje się do ciągłej i precyzyjnej pracy.

15. Nie używaj tej nagrzewnicy, jeśli została upuszczona.

16. To urządzenie jest przeznaczone wyłącznie do użytku w suchych pomieszczeniach.

17. Nie używaj urządzenia w pobliżu wody lub wysokiej wilgotności, np. w wilgotnej piwnicy, obok basenu, wanny lub prysznica. Należy upewnić się, że do urządzenia nie dostanie się woda.

18. Nie używaj urządzenia w bezpośrednim sąsiedztwie benzyny, gazu, oleju, alkoholu lub innych wybuchowych i wysoce łatwopalnych cieczy lub gazów.

19. Aby zmniejszyć ryzyko pożaru, należy trzymać wylot powietrza z urządzenia w odległości co najmniej jednego metra od wszelkich łatwopalnych materiałów, takich jak na przykład

a. zbiorników ciśnieniowych (np. pojemników z aerozolem)
b. Meble
c. Tekstylia dowolnego rodzaju

1. Grzejnika należy używać wyłącznie na poziomej i stabilnej powierzchni.

2. Nigdy nie przykrywaj urządzenia podczas pracy i fazy schładzania.

3. Upewnij się, że między urządzeniem a ścianą montażową nie znajdują się żadne przedmioty dotykające powierzchni grzewczej.

4. Zawsze wyłączaj urządzenie przed odłączeniem wtyczki zasilania.
5. Nie ciągnąć za przewód zasilający w celu odłączenia urządzenia od sieci. W celu odłączenia kabla zasilającego należy zawsze ciągnąć za wtyczkę.
6. Nieużywane urządzenie należy odłączyć od zasilania przed czyszczeniem lub konserwacją. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.
7. Nie dotykaj wtyczki mokrymi rękami, aby uniknąć porażenia prądem.

UWAGA	RYZYKO URAZUUrządzenie nagrzewa się podczas pracy!Nigdy nie dotykaj urządzenia podczas pracy→ może to doprowadzić do poważnych poparzeń.
UWAGA	ZAGROŻENIE POŻAROWEUrzządzenie nie może być przykryte podczas pracy!
UWAGA	BEZPIECZNA ODLEGŁOŚĆZachowaj bezpieczną odległość co najmniej jednego metra od łatwopalnych przedmiotów, takich jak meble, zasłony, papier itp.LOKALIZACJAUrządzenie należy zawsze ustawiać w taki sposób, aby powietrze mogło bez przeszkód wlatywać i wylatywać.RYZYKO OPARZEŃPodczas użytkowania urządzenie staje się bardzo gorące i może spowodować oparzenia. Należy zachować szczególną ostrożność w obecności dzieci i osób wymagających szczególnego traktowania.RYZYKO PRZEGRZANIANie ogrzewać pomieszczeń o kubaturze mniejszej niż 4 m3.

Symbole na urządzeniu

Symbol:

Znaczenie:

Uwaga! Nie przykrywać!

Symbol na urządzeniu oznacza, że niedozwolone jest wieszanie przedmiotów (np. ręczników, odzieży itp.) nad urządzeniem lub bezpośrednio przed nim.

Grzejnika nie wolno przykrywać, aby uniknąć przegrzania i ryzyka pożaru!

Recykling, utylizacja, deklaracja zgodności

	RECYKLINGMateriały opakowaniowe można poddać recyklingowi. Dlatego zaleca się wyrzucanie ich do posortowanych odpadów
	DYSPOZYCJASymbol "przekreślonego kosza na śmieci" wymaga selektywnej utylizacji zużytego sprzętu elektrycznego i elektronicznego (WEEE). Sprzęt elektryczny i elektroniczny może zawierać niebezpieczne i szkodliwe dla środowiska substancje. Dlatego nie należy wyrzucać ich do niesegregowanych odpadów resztkowych, ale do wyznaczonego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Pomoże to chronić zasoby naturalne i środowisko. Aby uzyskać więcej informacji, należy skontaktować się ze sprzedawcą lub lokalnymi władzami. Dyrektywa 2012/19/UE
	UTYLIZACJA BATERIIZgodnie z Dekretem Ustawodawczym 188 z dnia 20 listopada 2008 r. wdrażającym Dyrektywę 2006/66/WE w sprawie baterii, akumulatorów i powiązanych odpadów, symbol przekreślonego pojemnika na śmieci na baterii oznacza, że zabrania się wyrzucania zużytych baterii do odpadów z gospodarstw domowych. Użytkownik jest zobowiązany do utylizacji zużytych baterii w punktach zbiórki na terenie gminy lub w odpowiednich pojemnikach. Usługa jest bezpłatna. W ten sposób przestrzegane są wymogi prawne i chronione jest środowisko.Symbole te można znaleźć na bateriach:Li = bateria zawiera litAl = bateria zawiera alkaliaMn = bateria zawiera manganCR 2025 (Li); AA (Al, Mn); AAA (Al, Mn)
	DEKLARACJA ZGODNOŚCINiniejszym potwierdzamy, że ten produkt jest zgodny z zasadniczymi wymaganiami, przepisami i dyrektywami UE. Szczegółową deklarację zgodności można w każdej chwili wyświetlić pod poniższym linkiem:https://www.schuss-home.at/downloads

Z wyjątkiem błędów i modyfikacji technicznych.

Zakres dostawy

Zakres dostawy obejmuje:

• 1x termowentylator wieżowy
- 1x stojak
• 1x pilot zdalnego sterowania
- 1x instrukcja obsługi

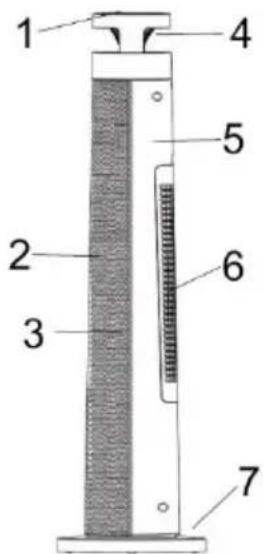

Opis urządzenia

1 2 3 4 5 6 7

1) Panel sterowania
2) Wylot powietrza
3) Ceramiczny element grzejny
4) Oświetlenie LED
5) Obudowa
6) Wylot powietrza z filtrem powietrza
7) Stojak

Akceptacja uruchomienia

Montaż i instalacja

• Wyjąć termowentylator i wszystkie akcesoria z opakowania i usunąć wszystkie materiały opakowaniowe.
• Sprawdź urządzenie pod kątem ewentualnych uszkodzeń.
• Rozwiń kabel zasilający i sprawdź, czy nie jest uszkodzony.

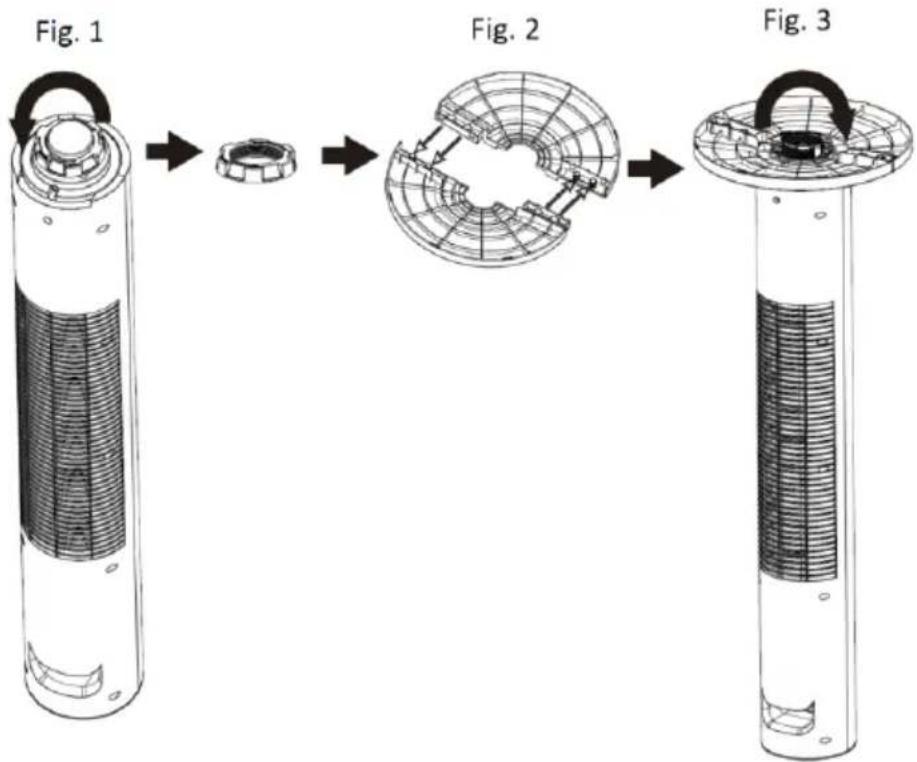

Fig. 1 Fig. 2 Fig. 3

• Poluzuj plastikową śrubę od dołu, jak pokazano na (Rys. 1).
- Połącz ze sobą dwie części podstawy, jak pokazano na (Rys. 2).
- Następnie przymocuj podstawę plastikową śrubą, jak pokazano na (Rys. 3).
- Termowentylator należy umieścić na stabilnej, równej i odpornej na wysoką temperaturę powierzchni, tak aby nie mógł się przewrócić.
- Teraz podłącz wtyczkę sieciową do odpowiedniego gniazdka.

Należy bardzo dokładnie przestrzegać instrukcji konfiguracji urządzenia zawartych w instrukcji bezpieczeństwa.

Opis panelu sterowania i pilota zdalnego sterowania

Funkcje termowentylatora można ustawić za pomocą pilota zdalnego sterowania lub bezpośrednio na urządzeniu za pomocą przycisków na panelu sterowania.

Podczas korzystania z pilota zdalnego sterowania należy skierować go bezpośrednio na czujnik na obudowie, aby zapewnić prawidłowe działanie.

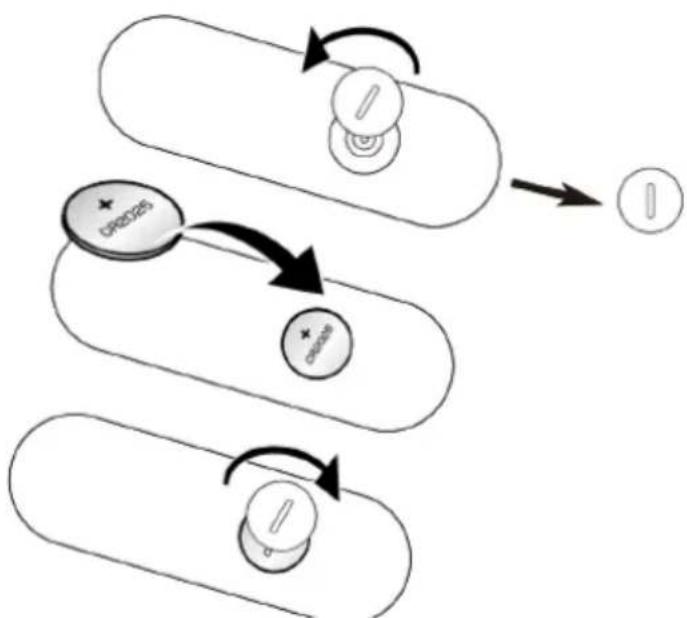

Przygotowanie pilota zdalnego sterowania

Należy zwrócić uwagę na poniższe instrukcje:

• Aby korzystać z pilota zdalnego sterowania, należy zdjąć plastikową pokrywę z komory baterii.
• Aby wymienić baterię, wykonaj następujące czynności: Obróć uchwyt baterii z tyłu w kierunku przeciwnym do ruchu wskazówek zegara, wyjmij starą baterię, a następnie włóż nową:

• Należy zawsze zwracać uwagę na oznaczenia biegunowości (+/-) na akumulatorze i uchwycie akumulatora:
• Następnie włóż uchwyt baterii do końca do pilota zdalnego sterowania i obróć uchwyt baterii zgodnie z ruchem wskazówek zegara, aby go zamknąć

Funkcje:

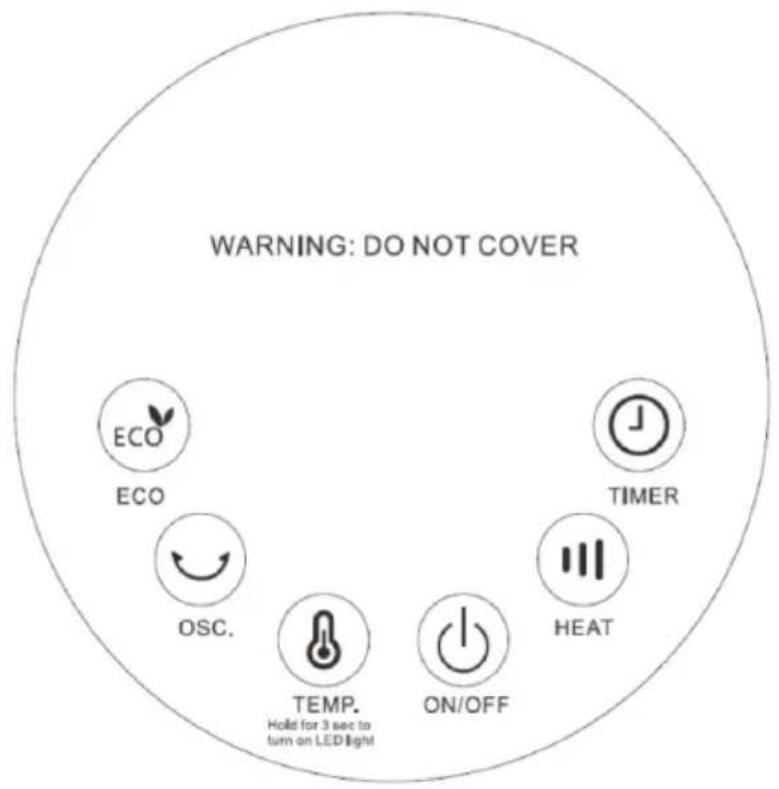

Panel sterowania

Pilot zdalnego sterowania

Urządzenie emituje sygnał dźwiękowy po podłączeniu wtyczki zasilania do gniazda, aby wskazać, że jest gotowe do pracy.

Przycisk ON/OFF: Naciśnij ten przycisk, aby uruchomić termowentylator w trybie niskim. Temperatura w pomieszczeniu zostanie wyświetlona na ekranie cyfrowym. Naciśnij przycisk ponownie, aby wyłączyć termowentylator.

Przycisk ogrzewania : Naciśnięcie tego przycisku aktywuje termowentylator i przełącza tryby "Niski", "Wysoki", a następnie "Wiatr" przy każdym kolejnym naciśnięciu. Trzy tryby zmieniają się jeden po drugim.

Przycisk timera : Naciśnięcie tego przycisku aktywuje wyświetlacz cyfrowy i pokazuje "0H". Każde kolejne naciśnięcie zwiększa czas o 1 godzinę, maksymalnie do 12 godzin (naciśnij trzynaście razy). Czternaste naciśnięcie anuluje ustawienie timera. Na przykład ustawienie timera na 5 godzin powoduje wyświetlenie migającej cyfry "5" przez trzy sekundy przed

rozpoczęciem odliczania. Naciśnij przycisk timera ponownie, aby powrócić do wyświetlania timera.

Przycisk obrotu : Naciśnięcie tego przycisku aktywuje funkcję obrotu termowentylatora. Ponowne naciśnięcie zatrzymuje ruch obrotowy.

Przycisk temperatury : Domyślna temperatura to 23°C. Każde naciśnięcie przycisku zwiększa temperaturę o 1°C i zmienia ją z 20°C na 40°C i z powrotem na 20°C. Ekran cyfrowy miga przez 5 sekund, wskazując nowe ustawienie. Po ustawieniu wyświetlacz powraca do temperatury pokojowej.

Światło LED 📋: Naciśnij i przytrzymaj przez 3 sekundy przycisk 🎯 na panelu sterowania lub przycisk na pilocie, aby włączyć światło LED.

Ponownie naciśnij i przytrzymaj przez 3 sekundy przycisk lub przycisk na pilocie, aby je wyłączyć.

Tryb ECO : Naciśnij ten przycisk, aby aktywować tryb ECO, co jest sygnalizowane zapaleniem się diody LED. Ogrzewanie zatrzymuje się, gdy temperatura w pomieszczeniu przekroczy 22°C i jest ponownie aktywowane w trybie "Niskim", gdy temperatura spadnie do 22°C lub do 18°C w trybie "Wysokim".

Automatyczne wyłączanie ekranu

Ekran cyfrowy wyłącza się automatycznie po 3 minutach bezzynności i jest ponownie aktywowany przez naciśnięcie dowolnego przycisku.

Uwaga: Wentylator w termowentylatorze działa przez kolejne 30 sekund, aby schłodzić produkt po wyłączeniu (naciśnięciu przycisku "OFF")".

Uwaga:

• Jeśli ustawiona temperatura jest równa lub niższa niż temperatura w pomieszczeniu, urządzenie automatycznie zatrzyma ogrzewanie.
• Jeśli ustawiona temperatura jest wyższa niż temperatura w pomieszczeniu, urządzenie nagrzeje się ponownie.

Urządzenia ochronne

Termowentylator jest wyposażony w urządzenie zabezpieczające, które chroni urządzenie i eliminuje ryzyko pożaru.

Należy pamiętać, że mechanizmy te nie są funkcjami automatycznego zatrzymywania ani innymi funkcjami zapewniającymi komfort. Przed przenoszeniem, czyszczeniem lub przechowywaniem urządzenia należy zawsze wyłączyć urządzenie, wyciągnąć wtyczkę z gniazdka i odczekać, aż termowentylator ostygnie.

Ochrona przed przegrzaniem

Jeśli istnieje jakiekolwiek ryzyko przegrzania (np. urządzenie jest przykryte, przeciążenie sieci itp.), zaświeci się lampka kontrolna, a wbudowane zabezpieczenie przed przegrzaniem wyłączyć urządzenie.

Gdy tylko urządzenie ostygnie, włącza się automatycznie i kontynuuje pracę jak poprzednio.

UWAGA

Jedną z częstych przyczyn przegrzania są osady kurzu lub puchu w urządzeniu. Dlatego należy regularnie czyścić urządzenie i usuwać te osady za pomocą odkurzacza.

Instrukcje czyszczenia

Przed przystąpieniem do czyszczenia urządzenia należy wyłączyć dmuchawę grzewczą, odłączyć wtyczkę zasilania i poczekać, aż urządzenie całkowicie ostygnie.

Czyszczenie

Wyczyść urządzenie miękką, umiarkowanie wilgotną szmatką, a następnie wytrzyj je suchą szmatką.

UWAGA

• Termowentylator nie może być zanurzany w wodzie lub innych płynach ani wchodząć z nimi w kontakt.
• Nigdy nie używaj benzyny, alkoholu lub rozpuszczalników do czyszczenia urządzenia - może to być niebezpieczne.
• Nie rozpyłać środków owadobójczych ani podobnych produktów na termowentylator.
• Nie używać w wilgotnych pomieszczeniach.
  • NIE PRZYKRYWAĆ - NIEBEZPIECZEŃSTWO POŻARU!

Działania na początku/końcu sezonu

Działania na koniec sezonu

• Wyłącz urządzenie i odłącz wtyczkę zasilania.
• Zapakuj urządzenie i przechowuj je w chłodnym, suchym miejscu.

Działania na początku sezonu

- Sprawdź, czy kabel zasilający jest sprawny i czy uziemienie działa prawidłowo.

- Należy dokładnie przestrzegać instrukcji instalacji i bezpieczeństwa.

INFORMACJE TECHNICZNE

Informacje techniczne
Numer pozycji	SHXPPTC20R
Napięcie wejściowe	220-240V~
Częstotliwość	50-60Hz
Maks. moc	2.000 W
Poziomy ogrzewania	0 - 15 - 1000W - 2000W
Oscylacja	Tak
Termostat	20-40°C
Pilot zdalnego sterowania	CR2025 3V
Waga	4 kg
Wymiary	240 x 240 x 860 mm
Adresy kontaktowe w celu uzyskania dalszych informacji i linii serwisowej:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 WiedeńInfolinia: [phone]www.schuss-home.atFB-No.: 236974 t / FB-Sąd: Wiedeń

Wymagane informacje dotyczące elektrycznych indywidualnych ogrzewaczy pomieszczeń

Numer artykułu SHXPPTC20R
Specyfikacja	Symbol	Wartość	Jednostka	Specyfikacja	Jednostka
Moc cieplna				Tylko dla elektrycznych grzejników akumulacyjnych do pojedynczych pomieszczeń: Typ sterowania zasilaniem w ciepło
Nominalna moc cieplna	P_nom	2,0	kW	Ręczne sterowanie dopływem ciepła z wbudowanym termostatem	Nie
Minimalna moc cieplna (wartość orientacyjna)	P_min	1,0	kW	Ręczne sterowanie dopływem ciepła z informacją zwrotną o temperaturze w pomieszczeniu i/lub na zewnątrz	Nie
Maksymalna ciągła moc grzewcza	P_max,c	2,0	kW	Elektroniczne sterowanie dopływem ciepła z informacją zwrotną o temperaturze w pomieszczeniu i/lub na zewnątrz	Nie
Pobór mocy pomocniczej				Moc cieplna z obsługą wentylatora	Nie
Z Nominalna moc cieplna	el_max	N/A	kW	Typ mocy grzewczej/regulacja temperatury w pomieszczeniu
Z Minimalna moc grzewcza	el_min	N/A	kW	Jednostopniowa moc grzewcza, brak regulacji temperatury w pomieszczeniu	Nie
W Stan gotowości	el_sB	0,00068	kW	Dwa lub więcej ręcznie regulowanych poziomów, bez kontroli temperatury w pomieszczeniu	Nie
				Kontrola temperatury w pomieszczeniu za pomocą termostatu mechanicznego	Nie
				Z elektroniczną regulacją temperatury w pomieszczeniu	Tak
				Elektroniczna kontrola temperatury w pomieszczeniu i kontrola pory dnia	Nie
				Elektroniczne sterowanie temperaturą w pomieszczeniu i sterowanie w dni powszednie	Nie
				Inne opcje sterowania
				Kontrola temperatury w pomieszczeniu z wykrywaniem obecności	Nie
				Kontrola temperatury w pomieszczeniu z wykrywaniem otwartego okna	Nie
				Z opcją zdalnego sterowania (WiFi)	Nie
				Z adaptacyjnym sterowaniem uruchamianiem ogrzewania	Nie
				Z limitem czasu pracy	Tak
				Z czarnym czujnikiem kulkowym	Nie
Dane kontaktowe:	Schuss Home Electronic GmbH Scheringgasse 3 - 1140 Wiedzeń - Austria https://www.schuss-home.at/

GWARANCJA

Dzięki temu wysokiej jakości produktowi SHX podjałeś decyzję na rzecz innowacji, trwałości i niezawodności. To urządzenie SHX jest objęte gwarancją przez 2 lata od daty zakupu w Austrii i Niemczech!

Jeśli, wbrew oczekiwaniom, prace serwisowe na urządzeniu będą jednak konieczne w tym okresie, niniejszym gwarantujemy bezpłatną naprawę (części zamienne i robocizna) lub (według uznania firmy Schuss) wymianę produktu. Jeśli naprawa lub wymiana nie jest możliwa ze względów ekonomicznych, zastrzegamy sobie prawo do wystawienia noty uznaniowej.

W każdym przypadku w pierwszej kolejności należy skontaktować się z infolinią dla klientów (patrz instrukcja obsługi - "Adresy kontaktowe w celu uzyskania dalszych informacji i linia serwisowa").

Należy pamiętać, że wszelkie naprawy przeprowadzone przez nieautoryzowane warsztaty spowodują natychmiastowe unieważnienie niniejszej gwarancji.

Niniejsza gwarancja nie obejmuje

• Uszkodzenia spowodowane nieprzestrzeganiem instrukcji obsługi
• Naprawa lub wymiana części z powodu normalnego zużycia
• Urządzenia wykorzystywane - nawet częściowo - do celów komercyjnych
• Urządzenia uszkodzone mechanicznie przez czynniki zewnętrzne (upadek, uderzenie, złamanie, niewłaściwe użytkowanie itp.), a także oznaki zużycia estetycznego
• Urządzenia, z którymi obchodzono się w niewłaściwy sposób
• Urządzenia, które nie zostały otwarte przez nasz autoryzowany serwis
• Niespełnione oczekiwania konsumentów
• Uszkodzenia spowodowane siłą wyższą, wodą, wyładowaniami atmosferycznymi, przepięciami
• Urządzenia, których oznaczenie typu i/lub numer seryjny na urządzeniu zostały zmienione, usunięte, nieczytelne lub usunięte
• Wady spowodowane nadzwyczajnym zabrudzeniem
• Usługi poza naszymi autoryzowanymi warsztatami, koszty transportu do autoryzowanego warsztatu lub do nas i z powrotem oraz związane z tym ryzyko.

Chcielibyśmy podkreślić, że w okresie gwarancyjnym w przypadku błędów w działaniu lub w przypadku niewykrycia błędu zostanie naliczona opłata ryczałtowa w wysokości 60 EUR (indeksowana w oparciu o CPI 2015, czerwiec 2020 r.).

Świadczenie usługi gwarancyjnej (naprawa lub wymiana urządzenia) nie przedłuża bezwzględnego< okresu gwarancyjnego wynoszącego 2 lata od daty zakupu.

2-letnia gwarancja jest ważna tylko po okazaniu dowodu zakupu (musi zawierać nazwę i adres sprzedawcy, a także pełne oznaczenie urządzenia) oraz odpowiedniego certyfikatu gwarancyjnego, na którym należy odnotować typ urządzenia i numer seryjny (widoczny na pudełku oraz z tyłu lub na spodzie urządzenia)! Bez karty gwarancyjnej obowiązuje tylko gwarancja ustawowa!

Wyraźnie zaznaczamy, że niniejsza gwarancja nie ma wpływu na ustawowe prawa gwarancyjne i pozostaje nienaruszona.

Firma Schuss Home Electronic GmbH i jej przedstawiciele ponoszą odpowiedzialność za szkody wyłącznie w przypadku rażącego zaniedbania lub umyślnego działania. Odpowiedzialność za utratę zysku, oczekiwane, ale niezrealizowane oszczędności, szkody następcze i szkody wynikające z roszczeń osób trzecich jest wykluczona.

Adres kontaktowy odpowiedniego centrum serwisowego można znaleźć na naszej stronie internetowej www.schuss-home.at.

Gratulujemy wyboru. Życzymy przyjemnego korzystania z urządzenia SHX!

ADRES

SHX Distribution

Schuss Home Electronic GmbH

A-1140 Wiedeń, Scheringgasse 3

Tel.: [phone]

Oznaczenie typu: ....

Numer seryjny:......
