MANUALE UTENTE SHXPPTC20R SHX

Questo prodotto è adatto solo per ambienti ben isolati o per un uso occasionale.

IT

LEGGERE ATTENTAMENTE LE ISTRUZIONI PER L'USO PRIMA DI INIZIARE IL MONTAGGIO, L'INSTALLAZIONE, IL FUNZIONAMENTO O LA MANUTENZIONE. PROTEGGERE SE STESSI E GLI ALTRI SEGUENDO LE ISTRUZIONI DI SICUREZZA. LA MANCATA OSSERVANZA DELLE ISTRUZIONI PUÒ CAUSARE LESIONI PERSONALI E/O DANNI MATERIALI E/O INVALIDARE LA GARANZIA!

Uso previsto

Questo apparecchio è destinato esclusivamente al riscaldamento di ambienti domestici e non deve essere utilizzato per altri scopi.

INFORMAZIONI IMPORTANTI SU SICUREZZA, STANDARD E COLLEGAMENTO ELETTRICO

1. Utilizzare l'apparecchio solo in conformità alle indicazioni contenute nelle istruzioni per l'uso. Qualsiasi altro utilizzo non raccomandato dal produttore potrebbe causare incendi, scosse elettriche o lesioni personali.
2. Questo apparecchio è destinato esclusivamente al riscaldamento di ambienti domestici e non deve essere utilizzato per altri scopi.

3. Rimuovere l'imballaggio e assicurarsi che l'apparecchio non sia danneggiato. In caso di dubbio, non utilizzare l'apparecchio e rivolgersi al rivenditore.

4. Prima di effettuare il collegamento alla rete elettrica, è necessario verificare che il tipo di corrente e la tensione di rete corrispondano alle specifiche riportate sulla targhetta dell'apparecchio.

5. La presa elettrica alla quale si collega l'apparecchio non deve essere difettosa o allentata, deve essere adatta al carico di corrente richiesto e, soprattutto, deve essere collegata a terra in modo affidabile.

6. Evitare di utilizzare un cavo di prolunga, che potrebbe surriscaldarsi e provocare un incendio.

7. L'apparecchio non deve essere installato direttamente sotto una presa a muro. In caso di dubbio, far controllare l'impianto elettrico da un elettricista qualificato.

8. È vietato adattare o modificare in qualsiasi modo le proprietà di questo apparecchio. Utilizzare esclusivamente parti di ricambio e accessori raccomandati dal produttore (in caso contrario, la garanzia potrebbe essere invalidata).

9. Non utilizzare il riscaldatore se presenta segni visibili di danneggiamento.

10. Non mettere in funzione l'apparecchio senza sorveglianza. Se si lascia la stanza, spegnere sempre l'apparecchio.

11. Non utilizzare il dispositivo in ambienti piccoli in cui sono presenti persone che non sono in grado di uscire autonomamente dalla stanza, a meno che non siano costantemente monitorate.

12. I bambini non devono giocare con l'apparecchio. I bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio, a meno che non siano costantemente sorvegliati.

13. Tenere i bambini lontani dal materiale di imballaggio. Pericolo di soffocamento in caso di ingestione!

14. L'apparecchio non è adatto a un funzionamento continuo e di precisione.

15. Non utilizzare il riscaldatore se è caduto.

16. Questo apparecchio è destinato all'uso solo in ambienti interni asciutti.

17. Non utilizzare l'apparecchio in prossimità di acqua o umidità elevata, ad esempio in una cantina umida, vicino a una piscina, una vasca da bagno o una doccia. Assicurarsi che l'acqua non penetri nell'apparecchio.

18. Non utilizzare l'apparecchio nelle immediate vicinanze di benzina, gas, olio, alcol o altri liquidi o gas esplosivi e altamente infiammabili.

19. Per ridurre il rischio di incendio, tenere l'uscita dell'aria dell'apparecchio ad almeno un metro di distanza da tutti i materiali altamente infiammabili, come ad esempio a. recipienti pressurizzati (ad es. contenitori a spruzzo) b. Mobili c. Tessili di qualsiasi tipo

20. Utilizzare il riscaldatore solo su una superficie orizzontale e stabile.

21. Non coprire mai l'apparecchio durante il funzionamento e la fase di raffreddamento.

22. Assicurarsi che tra l'apparecchio e la parete di montaggio non si frappongano oggetti che tocchino la superficie di riscaldamento.

23. Spegnere sempre l'apparecchio prima di staccare la spina.

24. Non tirare il cavo di alimentazione per scollegare l'apparecchio dalla rete. Per scollegare il cavo di alimentazione, tirare sempre la spina.

25. Scollegare l'apparecchio quando non viene utilizzato, prima della pulizia o quando è necessaria la manutenzione. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.
26. Non toccare la spina con le mani bagnate per evitare scosse elettriche.

ATTENZIONE	RISCHIO DI INFORTUNIL'apparecchio si riscalda durante il funzionamento!Non toccare mai l'apparecchio durante il funzionamento→, per non incorrere in gravi ustioni.
ATTENZIONE	PERICOLO DI INCENDIOL'apparecchio non deve essere coperto durante il funzionamento!
ATTENZIONE	DISTANZA DI SICUREZZAMantenere una distanza di sicurezza di almeno un metro da oggetti facilmente infiammabili come mobili, tende, carta, ecc.POSIZIONEPosizionare sempre l'apparecchio in modo che l'aria possa entrare e uscire senza ostacoli.RISCHIO DI USTIONIL'apparecchio diventa molto caldo durante l'uso e può provocare ustioni. È necessario prestare particolare attenzione in presenza di bambini e persone vulnerabili.RISCHIO DI SURRISCALDAMENTONon riscaldare ambienti con un volume inferiore a 4m3.

Simboli sul dispositivo

Simbolo:

Significato:

Attenzione! Non coprire!

Il simbolo sull'apparecchio indica che non è consentito appendere oggetti (ad es. asciugamani, indumenti, ecc.) sopra l'apparecchio o direttamente davanti ad esso. Il riscaldatore non deve essere coperto per evitare il surriscaldamento e il rischio di incendio!

Riciclaggio, smaltimento, dichiarazione di conformità

	RICICLOI materiali di imballaggio possono essere riciclati. Si raccomanda pertanto di smaltirli nella raccolta differenziata.
	SMALTIMENTOIl simbolo del "cassonetto barrato" richiede lo smaltimento separato dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Le apparecchiature elettriche ed elettroniche possono contenere sostanze pericolose e nocive per l'ambiente. Pertanto, non smaltirle nei rifiuti residui non differenziati, ma in un punto di raccolta designato per i rifiuti di apparecchiature elettriche ed elettroniche. In questo modo si contribuisce a proteggere le risorse e l'ambiente. Per ulteriori informazioni, contattare il rivenditore o le autorità locali. Direttiva 2012/19/UE
	SMALTIMENTO DELLE BATTERIEIn conformità al Decreto Legislativo 188 del 20 novembre 2008 che attua la Direttiva 2006/66/CE relativa a pile, accumulatori e rifiuti assimilabili, il simbolo del bidone barrato sulla batteria indica che è vietato smaltire le batterie usate nei rifiuti domestici.Le batterie e gli accumulatori contengono sostanze altamente inquinanti. L'utente è tenuto a smaltire le pile usate presso i punti di raccolta del Comune o negli appositi contenitori. Il servizio è gratuito. In questo modo si rispettano i requisiti di legge e si protegge l'ambiente.Questi simboli si trovano sulle batterie:Li = la batteria contiene litioAl = la batteria contiene alcaliMn = la batteria contiene manganeseCR 2025 (Li); AA (Al, Mn); AAA (Al, Mn)
	DICHIARAZIONE DI CONFORMITÀCon la presente confermiamo che questo prodotto è conforme ai requisiti essenziali, ai regolamenti e alle direttive dell'UE. La dichiarazione di conformità dettagliata può essere consultata in qualsiasi momento al seguente link:https://www.schuss-home.at/downloads

Salvo errori e modifiche tecniche.

Ambito di consegna

La fornitura comprende:

• 1x ventilatore a torre
- 1 supporto
- 1x telecomando
• 1x istruzioni per l'uso

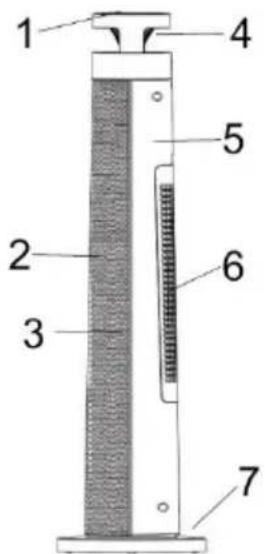

Descrizione del dispositivo

1) Pannello di controllo
2) Uscita dell'aria
3) Elemento riscaldante in ceramica
4) Illuminazione a LED
5) Alloggiamento
6) Uscita aria con filtro aria
7) In piedi

Accettazione della messa in servizio

Montaggio e installazione

• Estrarre il termoventilatore e tutti gli accessori dall'imballaggio e rimuovere tutti i materiali di imballaggio.
• Controllare che l'apparecchio non sia danneggiato.
• Svolgere il cavo di alimentazione e controllare che non sia danneggiato.

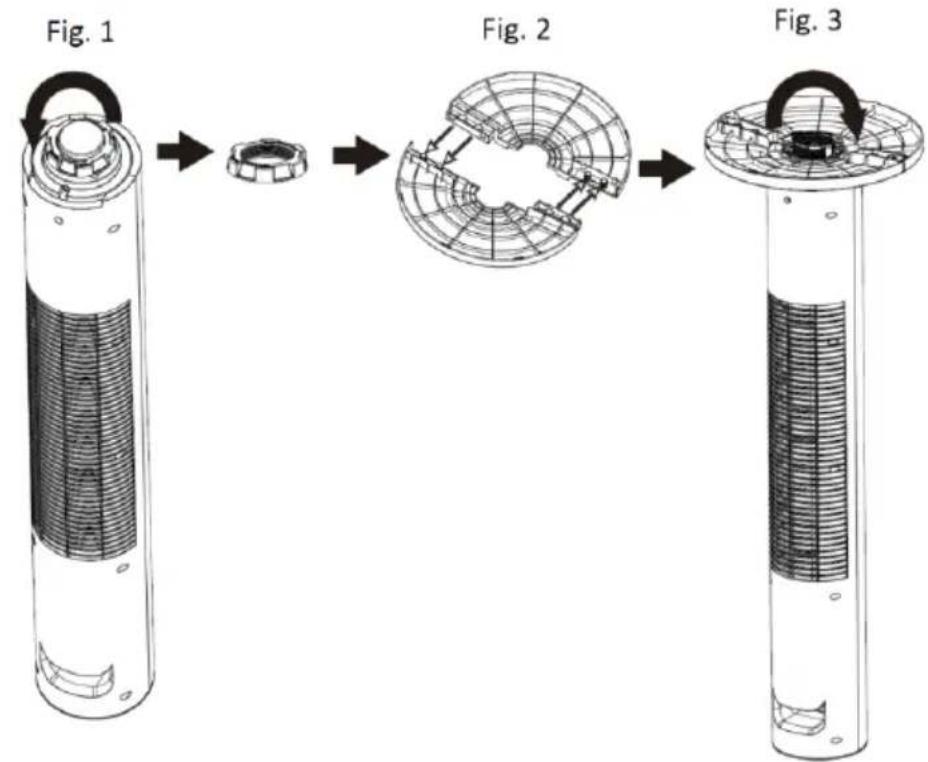

Fig. 1 Fig. 2 Fig. 3

• Allentare la vite di plastica dal basso come mostrato in (Fig. 1).
  • Collegare le due parti della base come mostrato nella (Fig. 2).
• Quindi fissare la base con la vite di plastica come mostrato nella (Fig. 3).
• Posizionare il termoventilatore su una superficie stabile, piana e resistente al calore, in modo che non possa ribaltarsi.
• Inserire ora la spina di rete in una presa di corrente adeguata.

ATTENZIONE

Seguire attentamente le istruzioni per la messa in funzione dell'apparecchio contenute nelle istruzioni di sicurezza.

Descrizione del pannello di controllo e del telecomando

Le funzioni del termoventilatore possono essere impostate con il telecomando o direttamente sull'apparecchio tramite i tasti del pannello di controllo.

Quando si utilizza il telecomando, puntarlo direttamente verso il sensore sull'alloggiamento per garantire il corretto funzionamento.

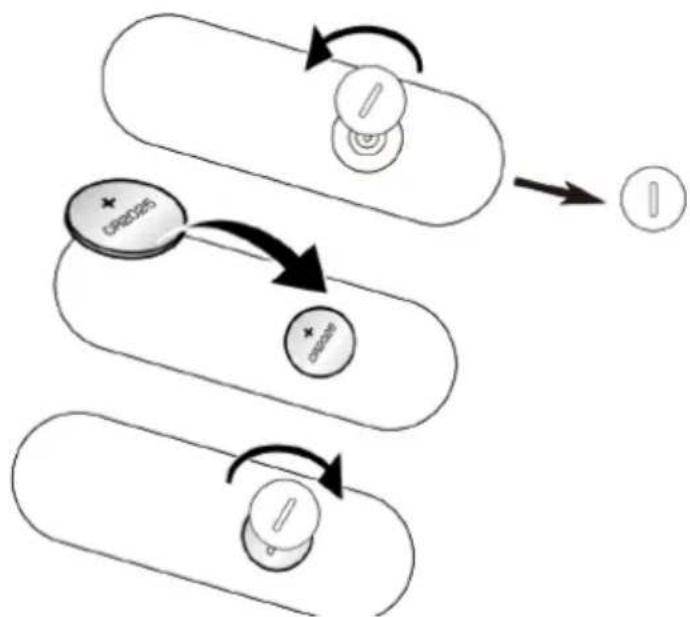

Preparare il telecomando

Osservare le seguenti istruzioni:

• Per utilizzare il telecomando, rimuovere il coperchio di plastica dal vano batterie.
• Per sostituire la batteria, procedere come segue: Ruotare il portabatterie sul retro in senso antiorario, rimuovere la vecchia batteria e inserirne una nuova:

• Prestare sempre attenzione alle indicazioni di polarità (+/-) sulla batteria e sul portabatteria:
• Inserire quindi il portabatterie completamente all'interno del telecomando e ruotare il portabatterie in senso orario per chiuderlo.

Funzioni:

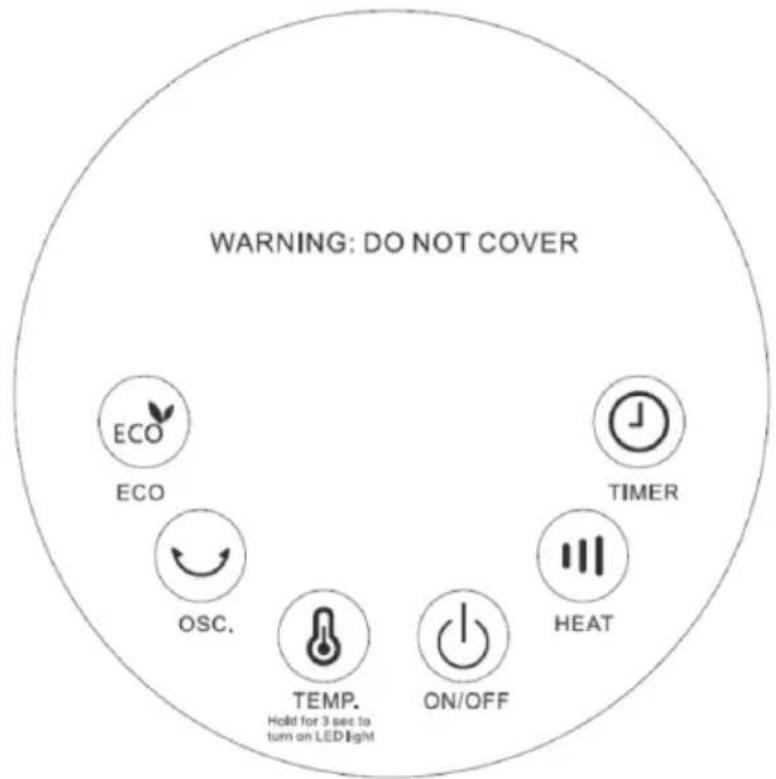

Pannello di controllo

Telecomando

L'apparecchio emette un segnale acustico quando la spina viene inserita nella presa di corrente per indicare che è pronto per il funzionamento.

Pulsante ON/OFF : premere questo pulsante per avviare il termoventilatore in modalità "bassa". La temperatura ambiente viene visualizzata sullo schermo digitale. Premere nuovamente il pulsante per spegnere il termoventilatore.

Pulsante di riscaldamento : premendo questo pulsante si attiva il termoventilatore e ad ogni successiva pressione si alternano le modalità "Basso", "Alto" e "Vento". Le tre modalità cambiano una dopo l'altra.

Pulsante del timer : premendo questo pulsante si attiva il display digitale e si visualizza "0H". Ogni ulteriore pressione aumenta il timer di 1 ora, fino a un massimo di 12 ore (premere tredici volte). La 14a pressione annulla l'impostazione del timer. Ad esempio, un'impostazione del timer di 5 ore

visualizza prima un "5" lampeggiante per tre secondi prima che inizi il conto alla rovescia. Premere nuovamente il pulsante del timer per tornare alla visualizzazione del timer.

Pulsante di rotazione : premendo questo pulsante si attiva la funzione di rotazione del termoventilatore. Premere nuovamente per interrompere il movimento di rotazione.

Pulsante della temperatura : la temperatura predefinita è di 23°C. Ogni volta che si preme il pulsante si aumenta la temperatura di 1°C e si passa da 20°C a 40°C e di nuovo a 20°C. Lo schermo digitale lampeggia per 5 secondi per indicare la nuova impostazione. Dopo l'impostazione, il display torna alla temperatura ambiente.

Luce LED Tenere premuto il pulsante sul pannello di controllo per 3 secondi o il pulsante sul telecomando per accendere la luce LED. Tenere nuovamente premuto il tasto per 3 secondi o il tasto del telecomando per spegnerla.

Modalità ECO : premere questo pulsante per attivare la modalità ECO, indicata dall'accensione del LED. Il riscaldamento si arresta quando la temperatura ambiente supera i 22°C e si riattiva in modalità "Bassa" quando la temperatura scende a 22°C o a 18°C in modalità "Alta".

Spegnimento automatico dello schermo

Lo schermo digitale si spegne automaticamente dopo 3 minuti di inattività e si riattiva premendo un pulsante qualsiasi.

Nota: la ventola del termoventilatore funziona per altri 30 secondi per raffreddare il prodotto dopo lo spegnimento (premendo il pulsante 'OFF')".

Si prega di notare:

- Se la temperatura impostata è uguale o inferiore alla temperatura ambiente,

l'apparecchio interrompe automaticamente il riscaldamento.

- Se la temperatura impostata è superiore alla temperatura ambiente, l'apparecchio si riscalda nuovamente.

Dispositivi di protezione

Il termoventilatore è dotato di un dispositivo di sicurezza che protegge l'apparecchio ed elimina il rischio di incendio.

Si noti che i meccanismi non sono una funzione di autospegnimento o di comfort. Spegnere sempre l'apparecchio, staccare la spina e attendere che il termoventilatore si sia raffreddato prima di spostare, pulire o riporre l'apparecchio.

Protezione dal surriscaldamento

In caso di rischio di surriscaldamento (ad esempio, apparecchio coperto, sovraccarico di rete, ecc.), la spia si accende e la protezione integrata contro il surriscaldamento spegne l'apparecchio.

Non appena l'apparecchio si raffredda, si riaccende automaticamente e continua a funzionare come prima.

ATTENZIONE

Una causa comune di surriscaldamento sono i depositi di polvere o di lanugine nell'apparecchio. È quindi necessario pulire regolarmente l'apparecchio e rimuovere questi depositi con un aspirapolvere.

Istruzioni per la pulizia

Prima di pulire l'apparecchio, spegnere il termoventilatore, staccare la spina e attendere che l'apparecchio si sia raffreddato completamente.

Pulizia

Pulire l'apparecchio con un panno morbido e moderatamente umido, quindi passarlo con un panno asciutto.

ATTENZIONE

• Il termoventilatore non deve essere immerso o entrare in contatto con acqua o altri liquidi.
• Non utilizzare mai benzina, alcool o solventi per pulire l'apparecchio: potrebbe essere pericoloso.
  • Non spruzzare insetticidi o prodotti simili sul termoventilatore.
  • Non utilizzare in ambienti umidi.
  • NON COPRIRE - PERICOLO DI INCENDIO!

Attività di inizio/fine stagione

Attività di fine stagione

• Spegnere l'apparecchio e staccare la spina.
• Imballare il dispositivo e conservarlo in un luogo fresco e asciutto.

Attività di inizio stagione

• Verificare che il cavo di alimentazione sia in ordine e che la messa a terra sia funzionante.
• Seguire attentamente le istruzioni di installazione e sicurezza.

INFORMAZIONI TECNICHE

Informazioni tecniche
Numero di articolo	SHXPPTC20R
Tensione d'ingresso	220-240V~
Frequenza	50-60Hz
Massimo. Potenza	2.000 W
Livelli di riscaldamento	0 - 15 - 1000W - 2000W
Oscillante	Sì
Termostato	20-40°C
Telecomando	CR2025 3V
Peso	4 kg
Dimensioni	240 x 240 x 860 mm
Indirizzi di contatto per ulteriori informazioni e linea di servizio:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 ViennaLinea di assistenza: [phone]www.schuss-home.atNumero FB: 236974 t / Tribunale FB:Vienna

Informazioni necessarie sui riscaldatori elettrici individuali per ambienti

Numero articolo SHXPPTC20R
Specifiche	Simbolo	Valore	Unità		Specifiche
Potenza termica				Solo per riscaldatori elettrici ad accumulo per ambienti singoli: Tipo di regolazione della fornitura di calore
Potenza termica nominale	P_nom	2,0	kW
Potenza termica minima (valore indicativo)	P_min	1,0	kW
Potenza termica massima continua	P_max,c	2,0	kW
Consumo di energia ausiliaria				Controllo manuale dell'erogazione del calore con termostato integrato	No
Con Potenza termica nominale	el_max	N/D	kW
Con Potenza termica minima	el_min	N/D	kW
Nel Stato pronto	el_sB	0,00068	kW
				Potenza termica con supporto della ventola	No
				Tipo di potenza termica/controllo della temperatura ambiente
				Potenza termica monostadio, senza controllo della temperatura ambiente	No
				Due o più livelli regolabili manualmente, nessun controllo della temperatura ambiente	No
				Controllo della temperatura ambiente con termostato meccanico	No
				Con controllo elettronico della temperatura ambiente	Sì
				Controllo elettronico della temperatura ambiente e dell'ora	No
				Regolazione elettronica della temperatura ambiente e controllo dei giorni feriali	No
				Altre opzioni di controllo
				Controllo della temperatura ambiente con rilevamento di presenza	No
				Controllo della temperatura ambiente con rilevamento della finestra aperta	No
				Con opzione di controllo remoto (WiFi)	No
				Con controllo adattivo dell'avvio del riscaldamento	No
				Con limite di tempo di funzionamento	Sì
				Con sensore a sfera nero	No
Dettagli di contatto:	Schuss Home Electronic GmbH Scheringgasse 3 - 1140 Vienna - Austria https://www.schuss-home.at/

GARANZIA

Con questo prodotto di qualità di SHX, avete preso una decisione a favore dell'innovazione, della durata e dell'affidabilità.

Questo dispositivo SHX è garantito per 2 anni dalla data di acquisto in Austria e Germania!

Se, contrariamente alle aspettative, durante questo periodo si rendessero necessari interventi di assistenza sul dispositivo, vi garantiamo una riparazione gratuita (pezzi di ricambio e manodopera) o (a discrezione di Schuss) la sostituzione del prodotto. Se per motivi economici non è possibile né la riparazione né la sostituzione, ci riserviamo il diritto di emettere una nota di credito a tempo.

In ogni caso, si prega di contattare la hotline clienti come primo passo (vedere le istruzioni per l'uso - "Indirizzi di contatto per ulteriori informazioni e linea di assistenza").

Si noti che qualsiasi intervento di riparazione effettuato da officine non autorizzate invalida immediatamente la presente garanzia.

Questa garanzia non copre

• Danni dovuti all'inosservanza delle istruzioni d'uso
• Riparazione o sostituzione di parti a causa della normale usura
• Dispositivi utilizzati, anche solo in parte, per scopi commerciali
• Dispositivi danneggiati meccanicamente da agenti esterni (caduta, impatto, rottura, uso improprio, ecc.) e segni di usura estetica.
• Dispositivi che sono stati maneggiati in modo non corretto
• Dispositivi che non sono stati aperti dalla nostra officina di assistenza autorizzata
• Aspettative dei consumatori non soddisfatte
• Danni causati da cause di forza maggiore, acqua, fulmini, sovratensioni
• Dispositivi per i quali la designazione del tipo e/o il numero di serie sul dispositivo sono stati modificati, cancellati, resi illeggibili o rimossi.
  • Difetti dovuti a sporcizia straordinaria
• servizi al di fuori delle nostre officine autorizzate, i costi di trasporto verso un'officina autorizzata o verso di noi e ritorno e i rischi associati

Desideriamo sottolineare che durante il periodo di garanzia, in caso di errori di funzionamento o se non viene rilevato alcun errore, verrà addebitato un importo forfettario di 60 euro (indicizzato in base al CPI 2015, giugno 2020).

La fornitura di un servizio di garanzia (riparazione o sostituzione del dispositivo) non estende il periodo di garanzia assoluta< di 2 anni dalla data di acquisto.

La garanzia di 2 anni è valida solo su presentazione della prova d'acquisto (deve includere il nome e l'indirizzo del rivenditore e la denominazione completa dell'apparecchio) e del relativo certificato di garanzia, sul quale devono essere annotati il tipo di apparecchio e il numero di serie (visibile sulla scatola e sul retro o sul fondo dell'apparecchio)! Senza il certificato di garanzia vale solo la garanzia legale!

Si precisa espressamente che i diritti di garanzia previsti dalla legge non sono interessati dalla presente garanzia e rimangono inalterati.

Schuss Home Electronic GmbH e i suoi ausiliari rispondono dei danni solo in caso di grave negligenza o dolo.

È esclusa la responsabilità per il mancato guadagno, per i risparmi previsti ma non realizzati, per i danni conseguenti e per i danni derivanti da pretese di terzi.

L'indirizzo del centro di assistenza competente si trova sulla nostra homepage www.schuss-home.at.

Congratulazioni per la scelta. Vi auguriamo un buon utilizzo del vostro dispositivo SHX!

INDIRIZZO

Distribuzione SHX

Schuss Home Electronic GmbH

A-1140 Vienna, Scheringgasse 3

Tel.: [phone]

Designazione del tipo: ....
