INSTRUKCJA OBSŁUGI 14-026 NEO tools

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA OSTRZEŻENIE:

Podczas używania urządzenia należy przestrzegać przepisów bezpieczeństwa. Dla bezpieczeństwa własnego i osób postronnych prosi się o przeczytanie niniejszej instrukcji przed rozpoczęciem pracy urządzeniem. Prosi się o zachowanie instrukcji w celu późniejszego wykorzystania.

UWAGA! Nieprzestrzeganie powyższych ostrzeżeń może skutkować poważnymi obrażeniami ciała lub mienia a nawet śmiercią.

Ogólne zasady bezpieczeństwa

Przed rozpoczęciem instalacji, pracy, naprawy, konserwacji oraz zmiany akcesoriów lub w przypadku pracy w pobliżu narzędzia pneumatycznego z powodu wielu zagrożeń, należy przeczytać i zrozumieć instrukcje bezpieczeństwa. Nie wykonanie powyższych czynności może skutkować poważnymi obrażeniami ciała. Instalacja, regulacja i montaż narzędzi pneumatycznych może być wykonywany tylko przez wykwalifikowany i wyszkolony personel. Nie modyfikować narzędzia pneumatycznego. Modyfikacje mogą zmniejszyć efektywność oraz poziom bezpieczeństwa oraz zwiększyć ryzyko operatora narzędzia. Nie wyrzucać instrukcji bezpieczeństwa, należy je przekazać operatorowi narzędzia. Nie używać narzędzia pneumatycznego, jeżeli jest uszkodzone.

Zagrożenia związane z wyrzucanymi częściami

• Odłączyć narzędzie od źródła zasilania przed wymianą narzędzia wstawionego lub akcesoria.
• Uszkodzenie obrabianego przedmiotu, akcesoriów lub nawet narzędzia wstawianego może spowodować wyrzucenie części z dużą prędkością.
• Zawsze należy stosować ochronę oczu odporną na uderzenia.
• Stopień ochrony należy dobierać w zależności od wykonywanej pracy.
• Należy się upewnić, ze obrabiany przedmiot jest bezpiecznie zamocowany. Usuń klucz wiertarski przed rozpoczęciem wiercenia.

Zagrożenia związane z zaplątaniem

- Zagrożenie związane z zaplątaniem może spowodować zadławienie, oskalpowanie i/ lub skaleczenie w przypadku gdy luźna odzież, biżuteria, włosy lub rękawice nie są trzymane z dala od narzędzia lub akcesoriów.

Zagrożenia związane z pracą

- Użytkowanie narzędzia może wystawić ręce operatora na zagrożenia, takie jak: zmiażdżenie, uderzenie, odcięcie, ścieranie oraz gorąco.

- Należy ubierać właściwe rękawice do ochrony rąk.

- Operator oraz personel konserwujący powinni być fizycznie zdolny do poradzenia sobie z ilością, masą oraz mocą narzędzia.

- Trzymać narzędzie poprawnie.

- Zachować równowagę oraz zapewniające bezpieczeństwo ustawienie stóp.

- Zwiększenie momentu obrotowego może powstać podczas nadmiernego przeciążenia wiertła, zaczepienie wiertła o materiał wiercony lub przebiciu materiału wierconego przez wiertło.

- W przypadku gdzie wymagane są środki pochłaniające moment obrotowy reakcji, jest zalecane zastosowanie ramienia podtrzymującego tam gdzie jest to możliwe.

- Jeżeli jednak nie ma takiej możliwości, zalecane jest użytkowanie uchwytów bocznych dla narzędzi prostych oraz narzędzi z chwytem pistoletowym.

- Zalecane jest użycie drążków reakcyjnych dla wkrętaków kątowych.

- W każdym wypadku zalecane jest użycie środków pochłaniających moment obrotowy reakcji powyżej: 4 Nm dla narzędzi prostych, 10 Nm dla narzędzi z uchwytem pistoletowym.

- Należy zwolnić nacisk na urządzenie startu i stopu w przypadku przerwy w dostawie energii zasilającej.

- Używać tylko środków smarnych zalecanych przez producenta.

• Unikać bezpośredniego kontaktu z narzędziem wstawianym podczas oraz po pracy, może być gorące.
• Należy stosować okulary ochronne, zalecane jest stosowanie dopasowanych rękawic oraz stroju ochronnego.

Zagrożenia związane z powtarzalnymi ruchami

• Podczas stosowania narzędzia pneumatycznego do pracy polegającej na powtarzaniu ruchów, operator jest narażony na doświadczenie dyskomfortu dłoni, ramion, barków, szyi lub innych części ciała.
• W przypadku użytkowania narzędzia pneumatycznego, operator powinien przyjąć komfortową postawę zapewniającą właściwe ustawienie stóp oraz unikać dziwnych lub nie zapewniających równowagi postaw.
• Operator powinien zmieniać postawę podczas długiej pracy, pomoże to uniknąć dyskomfortu oraz zmeczenia.
• Jeżeli operator doświadcza symptomów takich jak: trwały lub powtarzający się dyskomfort, ból, pulsujący ból, mrowienie, drętwienie, pieczenie lub sztywność.
• Nie powinien ich ignorować, powinien skontaktować się z lekarzem.

Zagrożenia związane z akcesoriami

• Odłączyć narzędzie od źródła zasilania przed zmianą narzędzia wstawionego lub akcesoria.
• Stosować akcesoria i materiały eksploatacyjne tylko w rozmiarach i typach, które są zalecane przez producenta.
• Unikać bezpośredniego kontaktu z narzędziem wstawianym podczas oraz po pracy, może być gorące lub ostre.

Zagrożenia związane z miejscem pracy

• Poślizgnięcia, potknięcia i upadki są głównymi przyczynami obrażeń.
• Wystrzegać się, śliskich powierzchni spowodowanych użytkowaniem narzędzia, a także zagrożeń potknięciem spowodowanym instalacją powietrzną.
• Postępować ostrożnie w nieznanym otoczeniu.
• Mogą istnieć ukryte zagrożenia, takie jak elektryczność.
• Narzędzie pneumatyczne nie jest przeznaczone do stosowania w strefach zagrożonych wybuchem i nie jest izolowane od kontaktu z energią elektryczną.
• Upewnić się, że nie istnieją żadne przewody elektryczne, rury gazowe, itp., które mogą powodować zagrożenie w przypadku uszkodzenia przy użyciu narzędzia.

Zagrożenia związane z oparami i pyłami

• Pył i opary powstałe przy użyciu narzędzia pneumatycznego mogą spowodować zły stan zdrowia (na przykład raka, wady wrodzone, astma i/ lub zapalenie skóry), niezbędne są: ocena ryzyka i wdrożenie odpowiednich środków kontroli w odniesieniu do tych zagrożeń.
• Ocena ryzyka powinna zawierać wpływ pyłu utworzonego przy użyciu narzędzia i możliwość wzburzenia istniejącego pyłu.
• Wylot powietrza należy tak kierować, aby zminimalizować wzbudzanie pyłu w zakurzonym środowisku.
• Tam gdzie powstają pył lub opary, priorytetem powinna być kontrola ich w źródle emisji. Wszystkie zintegrowane funkcje i wyposażenie do zbierania, ekstrakcji lub zmniejszenia pyłu lub dymu powinny być prawidłowo użytkowane i utrzymywane zgodnie z zaleceniami producenta.
• Używać ochrony dróg oddechowych, zgodnie z instrukcjami oraz zgodnie z wymogami higieny i bezpieczeństwa.
• Obsługę i konserwację narzędzia pneumatycznego należy przeprowadzać według zaleceń instrukcji obsługi, pozwoli zminimalizować emisję oparów i pyłu.
• Wybierać, konserwować i wymieniać narzędzia wstawiane według zaleceń instrukcji, aby zapobiec wzrostowi oparów i pyłu.

Zagrożenie hałasem

• Narażenie na wysoki poziom hałasu może spowodować trwałą i nieodwracalną utratę słuchu oraz inne problemy, takie jak szum w uszach (dzwonienie, brzęczenie, gwizdanie lub buczenie w uszach).
• Niezbędna jest ocena ryzyka oraz wdrożenie odpowiednich środków kontroli w odniesieniu do tych zagrożeń.

• Odpowiednie kontrole w celu zmniejszenia ryzyka mogą obejmować działania takie jak: materiały tłumiące zapobiegające „dzwonieniu” obrabianego przedmiotu.

• Używać ochrony słuchu zgodnie z instrukcjami oraz zgodnie z wymogami higieny i bezpieczeństwa.

• Obsługę i konserwację narzędzia pneumatycznego należy przeprowadzać według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu hałasu.
• Jeżeli narzędzie pneumatyczne posiada tłumik, zawsze należy upewnić się, że jest prawidłowo zamontowany podczas użytkowania narzędzia.
• Wybrać, konserwować i wymienić zużyte narzędzia wstawiane według zaleceń instrukcji obsługi. Pozwoli to uniknąć niepotrzebnego wzrostu hałasu.

Zagrożenie drganiami

• Narażenie na drgania może spowodować trwałe uszkodzenia nerwów i ukrwienia rąk oraz ramion.
• Należy się ciepło ubrać podczas pracy w niskich temperaturach oraz utrzymywać ręce ciepłe i suche.
• Jeśli wystąpi drętwienie, mrowienie, ból lub wybielanie skóry w palcach i dłoni, zaprzestać używania narzędzia pneumatycznego, następnie skonsultować się z lekarzem.
• Obsługa i konserwacja narzędzia pneumatycznego według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu drgań.
• Nie trzymać narzędzia wstawianego wolną ręką, zwiększa to ekspozycję na drgania.
• Trzymać narzędzie lekkim, ale pewnym chwytem, z uwzględnieniem wymaganych sił reakcji, ponieważ zagrożenie pochodzące od drgań jest zazwyczaj większe, gdy siła chwytu jest wyższa. Utrzymywać rękojeści dodatkowe z pozycji centralnej oraz unikać nacisku na rękojeść do momentu zatrzymania.

Dodatkowe instrukcje bezpieczeństwa dotyczące narzędzi pneumatycznych

• Powietrze pod ciśnieniem może spowodować poważne obrażenia:
• zawsze odciąć dopływ powietrza, opróżnić wąż z ciśnienia powietrza i odlączyć narzędzie od dopływu powietrza, gdy: nie jest używane, przed wymianą akcesoriów lub przy wykonywaniem napraw;
• nigdy nie kierować powietrza na siebie lub kogokolwiek innego.
• Uderzenie wężem może spowodować poważne obrażenia.
• Zawsze należy przeprowadzić kontrolę pod kątem uszkodzonych lub luźnych węży i złączek.
• Zimne powietrze należy kierować z dala od rąk
• Za każdym razem gdy są stosowane uniwersalne połączenia zakręcane (połączenia kłowe), należy zastosować trzpienie zabezpieczające i łączniki zabezpieczające przeciwko możliwości uszkodzenia połączeń pomiędzy wężami oraz pomiędzy wężem i narzędziem.
• Nie przekraczać maksymalnego ciśnienia powietrza podanego dla narzędzia. Nigdy nie przenosić narzędzia, trzymając za wąż

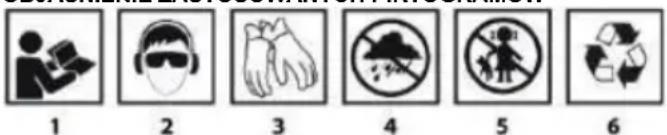

OBJASNIENIE ZASTOSOWANYCH PIKTOGRAMÓW

1 2 3 4 5 6

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
   2.Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu).
2. Używaj rękawic ochronnych.
3. Chron urządzenie przed wilgocią.
4. Nie dopuszczać dzieci do narzędzi.
5. Recykling.

SCHEMAT INSTALACJI

1. Narzędzie pneumatyczne
   2.Szybkozłącze
2. Wąż pneumatyczny
3. Naolejacz
4. Regulator ciśnienia
   6.Filtr/odwadniacz
   7.Zawór odcinający
5. Kompresor

9.Uchwyt pod wiertło
10. Przycisk Włącz/Wyłącz
11.Rękojeść
12. Przyłącze powietrza
13. Przełącznik obrotów
14.Olejarka

PODŁĄCZENIE DO SIECI SPREŻONEGO POWIETRZA

• Zamontować element złączny (przyłącze) do kocówki przewodu giętkiego i dokręcić go za pomocą klucza.
• Podłączyć szybkozłącze (sprzedawane osobno) do przyłącza (12). jest to przydatny element, umożliwiający szybkie podłączanie do przewodu giętkiego całego szeregu urządzeń z napędem pneumatycznym.
• Pneumatyczny klucz udarowy jest gotowy do użytkowania.

UŻYTKOWANIE

• Po podłączeniu urządzenie uruchamiamy przyciskiem włącz/wyłącz (10)
• Przed każdym użyciem należy sprawdzić czy na narzędziu nie są widoczne ślady jakichkolwiek uszkodzeń.
• Narzędzie powinno być utrzymane w czystości. Należy sprawdzić czy żaden z elementów układu pneumatycznego nie jest uszkodzony.
• W przypadku zaobserwowania uszkodzeń, należy niezwłocznie wymienić na nowe nieuszkodzone elementy układu. Przed każdym użyciem układu pneumatycznego należy osuszyć wilgoć skondensowaną wewnątrz narzędzia, kompresora i przewodów.
• Przed montażem, demontażem, wymianą akcesoriów oraz przed wykonaniem jakichkolwiek czynności konserwacyjnych należy wyłączyć źródło zasilania, spuścić powietrze z przewodu giętkiego oraz odłączyć urządzenie od przewodu giętkiego.
• Najlepsze efekty zapewnia często ale nie nadmierne, smarowanie urządzenia. olej wprowadzony w miejsce podłączenia sprężonego powietrza, smaruje wewnętrzne części urządzenia olejarką (14).
• Zaleca się stosowanie w sieci automatycznie działającego naolejacza, chociaż czynność naolejania można wykonywać także ręcznie, przed rozpoczęciem pracy i po każdej godzinie ciągłej pracy urządzenia. Na raz podaje się tylko parę kropel oleju.
• Nadmiar oleju mógłby gromadzić się w urządzeniu i byłby wydmuchiwany wraz z wylatującym powietrzem.

NALEŻY WYŁĄCZNIE STOSOWAĆ OLEJ PRZEWIDZIANY DLA URZĄDZEŃ PNAUMATYCZNYCH.

• Nie wolno stosować oleju z detergentami lub innymi dodatkami, gdyż mogłoby to spowodować przyspieszone zużycie elementów uszczelniających zastosowanych w urządzeniu.
• Brud i woda w dostarczanym powietrzu są głównymi powodami zużycia urządzenia pneumatycznego.
• Stosowanie naolejacza i filtra powietrza na zasilaniu zapewnia lepsze działanie i wyższą trwałość urządzenia pneumatycznego.
• Przepustowość filtra powinna być dostosowana do zapotrzebowania przepływu powietrza, właściwego dla danego urządzenia.
• Stosować akcesoria i materiały eksploatacyjne tylko w rozmiarach i typach, które są zalecane przez producenta.
• Unikać bezpośredniego kontaktu z narzędziem wstawianym podczas oraz po pracy, może być gorące lub ostre.
• Przed włożeniem wiertła należy jedną ręką chwycić tylną część uchwytu wiertarskiego, a drugą ręką odkręcić uchwyt aż do rozsunięcia szczęk na pożądany wymiar.
• Włożyć trzonek walcowy wiertła do oporu do uchwytu wiertarskiego.
• Zacisnąć szczęki uchwytu na trzonku wiertła.

KONSERWACJA

• Najkorzystniej jest jeśli klucz udarowy pracuje przy zasilaniu z sieci wyposażonej w naolejacz powietrza.
• Jeśli klucz jest zasilany bez zastosowania naolejacza, to wymaga wykonania następujących czynności obsługowych:
• Odłączyć klucz udarowy od przewodu giętkiego. Wprowadzić parę kropel oleju dla urządzeń pneumatycznych do otworu wlotowego klucza, przed każdym użyciem urządzenia lub co godzinę pracy klucza, w przypadku pracy ciągłej.
• Wprowadzić parę kropel oleju do mechanizmu przycisku włącznika klucza.

- Nacisnąć przycisk parę razy, aby rozprowadzić olej po powierzchniach współpracujących.

Nie wolno stosować oleju z detergentami lub innymi dodatkami, gdyż grozi to przyspieszeniem zużycia uszczelnień zastosowanych w kluczu.

DANE TECHNICZNE

Wiertarka pneumatyczna	14-026
Parametr	Wartość
Uchwyt narzędziowy	10 mm, 3/8"
Prędkość obrotowa wrzeciona	1800 min ^-1
Masa	1,2 kg
Zalecana minimalna średnica przewodu giętkiego	10 mm
Zalecana maksymalna długość przewodu giętkiego	10 m
Maksymalne ciśnienie powietrza	6,2 bar (90 psi; 6,3kg/cm ^2 )
Średnica przyłącza powietrza	1/4" NPT
Średnie zapotrzebowanie powietrza	113 l/min
Poziom ciśnienia akustycznego	LpA= 67,3 dB(A)
Poziom mocy akustycznej	LwA= 98
Niepewność pomiarowa	dB(A) K = 4
Testowane zgodnie z normą EN ISO 15744	dB(A)
Poziom wibracji	a1= 1,3
Niepewność pomiarowa	m/s ^2 K = 1,5
Testowanie zgodnie z normą EN ISO 28927-2	m/s ^2
Rekomendowane środki ochrony osobistej	Używać: Okulary ochronne, Nauszniki ochronne, rękawice ochronne z wstawkami
Numery 14-026 oznaczają zarówno typ jak i określenie maszyny.

OCHRONA ŚRODOWISKA

Produktów nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland”) informuje, iż wszelkie prawa autorski do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorski i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.com
