INSTRUKCJA OBSŁUGI ANNY 8 LD Systems

URZĄDZEŃ WEWNETRZNYCH 145

ZAWARTOŚĆ OPAKOWANIA 145

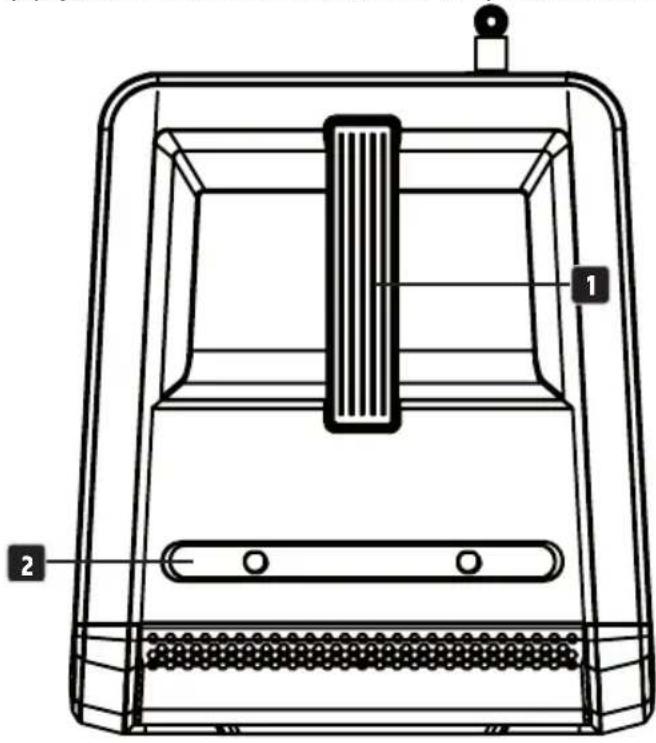

UCHWYT TRANSPORTOWY I TACKA NA

SMARTFON/TABLET 148

MONTAŻ 148

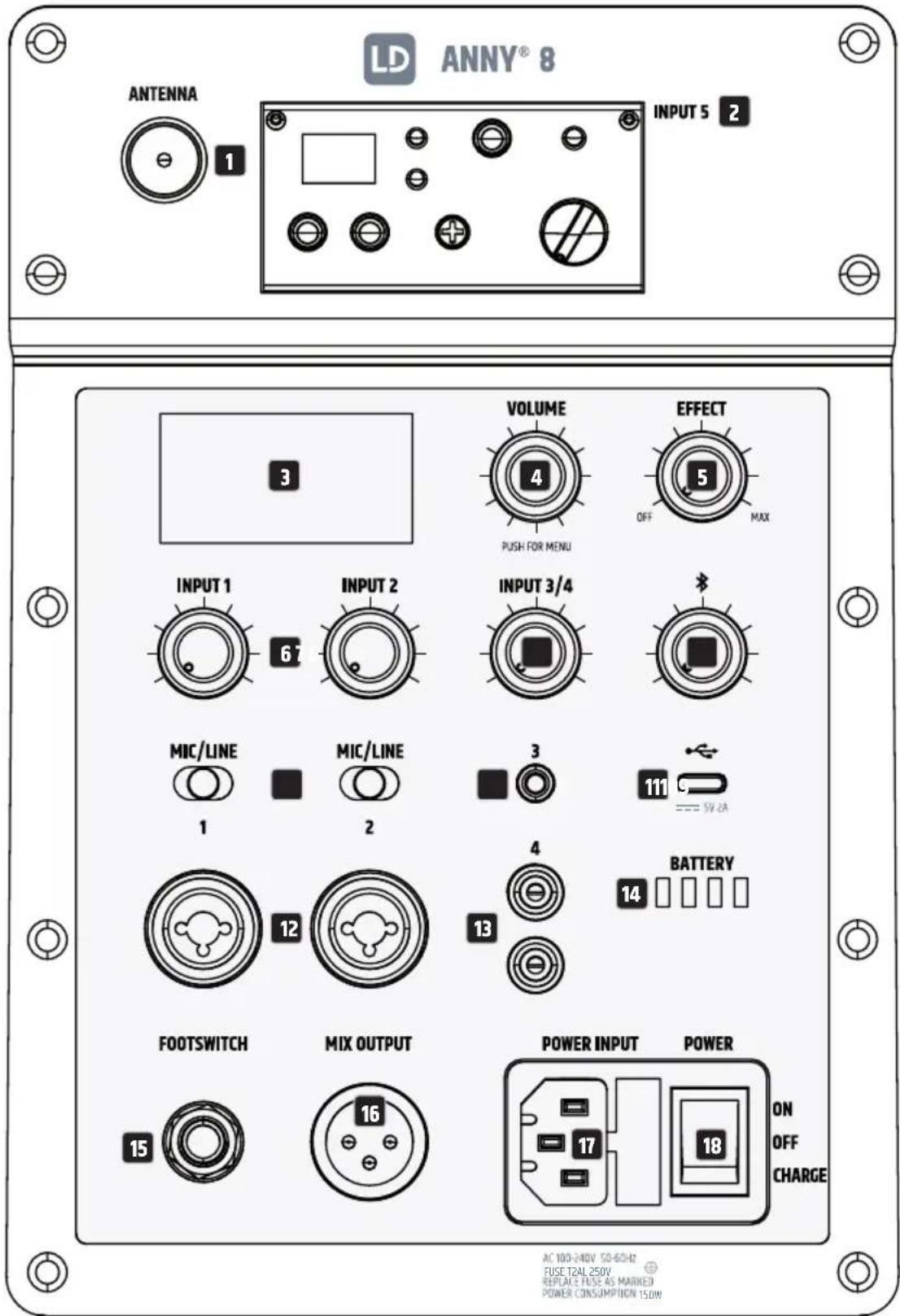

PRZYŁĄCZA, ELEMENTY OBSŁUGI/WYŚWIETLACZA 149

OBSŁUGA (OPERATION) 152

MODUŁ ODBIORNIKA 157

NADAJNIK RĘCZNY 158

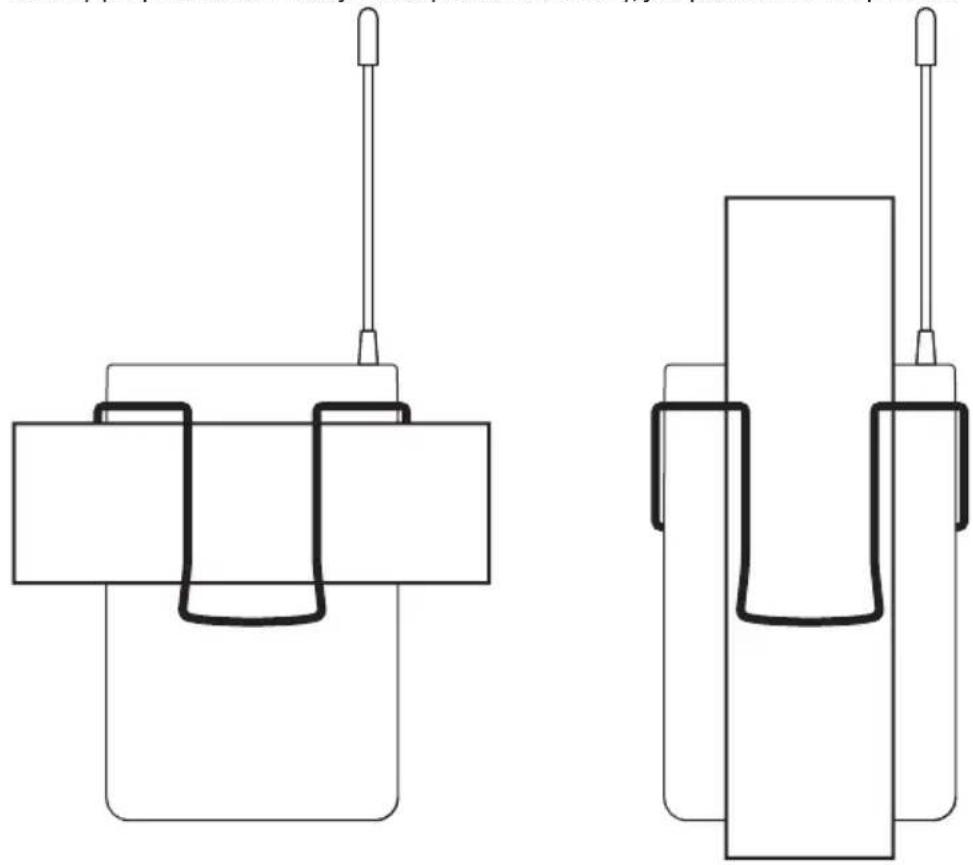

NADAJNIK BODYPACK 159

PIELEGNACJA, KONSERWACJA I NAPRAWA 162

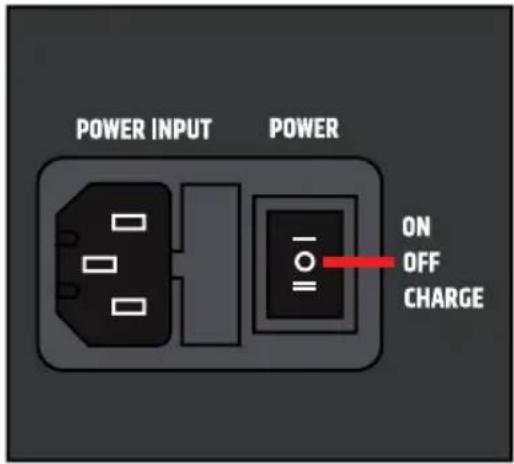

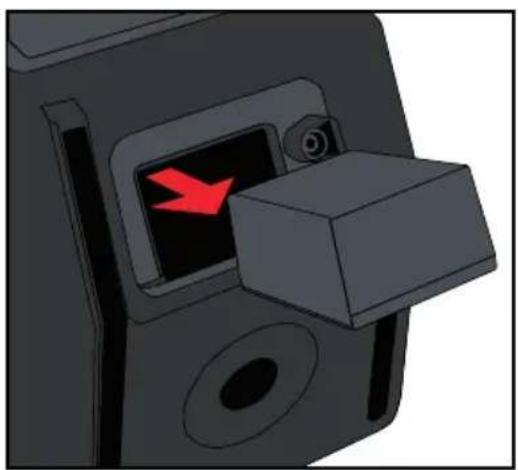

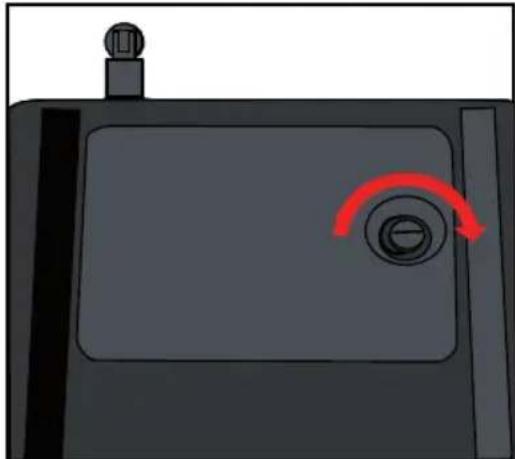

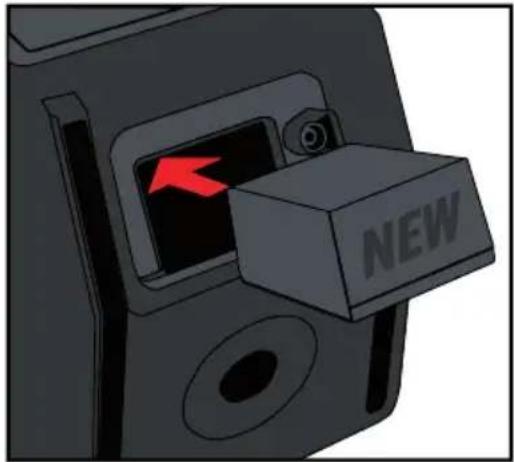

WYMIANA BATERII URZĄDZENIA 163

AKCESORIA OPCJONALNE 164

DANE TECHNICZNE 165

DYSPOZYCJA 169

OŚWIADCZENIA PRODUCENTA 170

ITALIANO

Urządzenie to zostało zaprojektowane i wyprodukowane zgodnie z wysokimi standardami jakości, aby zapewnić wiele lat bezproblemowej pracy. To właśnie oznacza LD Systems ze swoją nazwą i wieloletnim doświadczeniem jako producent wysokiej jakości produktów audio. Prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi, aby szybko uzyskać jak najwięcej korzyści z nowego produktu LD Systems. Więcej informacji o LD Systems znajdziecie Państwo na naszej stronie internetowej WWW.LD-SYSTEMS.COM

INFORMACJE NA TEMAT NINIEJSZEJ INSTRUKCJI OBSŁUGI

• Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać instrukcje dotyczące bezpieczeństwa oraz całą instrukcję obsługi.
• Należy przestrzegać ostrzeżeń umieszczonych na urządzeniu i w instrukcji obsługi.
• Instrukcję obsługi należy zawsze przechowywać w zasięgu ręki.
• Jeżeli Państwo sprzedają lub przekazują urządzenie dalej, ważne jest, aby dołączyli Państwo również niniejszą instrukcję obsługi, ponieważ stanowi ona integralną część produktu.

STOSOWANIE ZGODNIE Z PRZEPISAMI

Produkt jest urządzeniem do obsługi technologii eventowej!

Produkt został opracowany do użytku profesjonalnego w dziedzinie techniki eventowej i nie nadaje się do stosowania w gospodarstwach domowych!

Ponadto produkt ten przeznaczony jest wyłącznie dla wykwalifikowanych użytkowników posiadających specjalistyczną wiedzę z zakresu techniki eventowej!

Użytkowanie produktu poza podanymi danymi technicznymi i warunkami eksploatacji jest uważane za niezgodne z przeznaczeniem!

Odpowiedzialność za szkody osobowe i rzeczowe osób trzecich, powstałe w wyniku nieprawidłowego użytkowania, jest wykluczona!

Produkt nie jest odpowiedni dla:

• Osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub braku doświadczenia i wiedzy.
• Dzieci (dzieci należy poinstruować, aby nie bawiły się urządzeniem).

OBJAŚNIENIA TERMINÓW I SYMBOLI

1. NIEBEZPIECZEŃSTWO : Słowo NIEBEZPIECZEŃSTWO, ewentualnie w połączeniu z symbolem, wskazuje natychmiast sytuacje lub warunki niebezpieczne dla życia i zdrowia.
2. OSTRZEŻENIE : Słowo OSTRZEŻENIE, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub warunki potencjalnie niebezpieczne dla życia i zdrowia.
3. PRZESTROGA : Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do obrażeń.
4. PRZESTROGA : Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do szkód materialnych i/lub środowiskowych.

Ten symbol wskazuje na zagrożenia, które mogą spowodować porażenie prądem.

Ten symbol oznacza miejsca niebezpieczne lub sytuacje niebezpieczne.

Ten symbol wskazuje na zagrożenia związane z gorącymi powierzchniami.

Ten symbol wskazuje na niebezpieczeństwo związane z wysokim poziomem głośności.

Ten symbol oznacza dodatkowe informacje dotyczące działania produktu.

Ten symbol oznacza urządzenie, które nie zawiera żadnych części wymienianych przez użytkownika.

Ten symbol oznacza sprzęt elektryczny przeznaczony głównie do użytku wewnątrz pomieszczeń.

INSTRUKCJE BEZPIECZEŃSTWA

NIEBEZPIECZEŃSTWO:

1. Nie należy otwierać ani modyfikować urządzenia.
2. Jeśli urządzenie nie działa prawidłowo, jeśli do jego wnętrza dostały się płyny lub przedmioty, lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od zasilania. Urządzenie może być naprawiane wyłącznie przez autoryzowanych specjalistów.
3. W przypadku urządzeń klasy ochrony 1 należy prawidłowo podłączyć przewód ochronny. Nigdy nie przerywać przewodu ochronnego. Urządzenia klasy ochrony 2 nie posiadają przewodu ochronnego.
4. Upewnij się, że przewody pod napięciem nie są zagięte lub w inny sposób uszkodzone mechanicznie.
5. Nigdy nie należy omijać bezpiecznika urządzenia.

OSTRZEŻENIE:

1. Nie wolno uruchamiać urządzenia, jeśli wykazuje ono widoczne uszkodzenia.
2. Urządzenie może być instalowane tylko w stanie bez napięcia.
3. Jeśli kabel sieciowy urządzenia jest uszkodzony, nie należy obsługiwać urządzenia.
4. Kable sieciowe podłączone na stałe mogą być wymieniane tylko przez wykwalifikowaną osobę.

UWAGA:

1. Nie należy eksploatować urządzenia, jeśli było ono narażone na duże wahania temperatury (np. po transporcie). Wilgoć i kondensacja mogą uszkodzić urządzenie. Nie włączać urządzenia, dopóki nie osiągnie ono temperatury otoczenia.
2. Upewnij się, że napięcie i częstotliwość sieci zasilającej odpowiadają wartościom podanym na urządzeniu. Jeśli urządzenie posiada przełącznik wyboru napięcia, nie należy podłącać urządzenia, dopóki nie zostanie on prawidłowo ustawiony. Stosować tylko odpowiednie kable sieciowe.
3. Aby odłączyć urządzenie od sieci na wszystkich biegunach, nie wystarczy nacisnąć włącznik/wyłącznik na urządzeniu.
4. Upewnij się, że użyty bezpiecznik odpowiada typowi wydrukowanemu na urządzeniu.
5. Upewnić się, że podjęto odpowiednie środki przeciwko przepięciu (np. uderzeniu pioruna).
6. W przypadku urządzeń z przyłączem Power Out należy przestrzegać podanego maksymalnego prądu wyjściowego. Upewnij się, że całkowity pobór prądu wszystkich podłączonych urządzeń nie przekracza podanej wartości.
7. Wtykowe kable sieciowe wymieniać tylko na oryginalne.
8. Działanie tylko na aktualnie zgodnych, przetestowanych i nienaruszonych urządzeniach podłączonych do sieci.

NIEBEZPIECZEŃSTWO:

1. Niebezpieczeństwo uduszenia! Plastikowe torby i małe części muszą być przechowywane poza zasięgiem osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych.
2. Niebezpieczeństwo związane z upadkiem! Upewnij się, że urządzenie jest bezpiecznie zainstalowane i nie może spaść. Stosować tylko odpowiednie stojaki lub mocowania (szczególnie w przypadku instalacji stałych). Upewnij się, że akcesoria są prawidłowo zainstalowane i zabezpieczone. Upewnij się, że przestrzegane są obowiązujące przepisy bezpieczeństwa.

OSTRZEŻENIE:

1. Urządzenie należy używać tylko w sposób przewidziany.
2. Urządzenie należy eksploatować wyłącznie z akcesoriami zalecanymi i przeznaczonymi przez producenta.
3. Podczas instalacji należy przestrzegać przepisów bezpieczeństwa obowiązujących w danym kraju.
4. Po podłączeniu urządzenia należy sprawdzić wszystkie trasy przewodów, aby uniknąć uszkodzeń lub wypadków, np. z powodu niebezpieczeństwa potknięcia.
5. Należy przestrzegać podanego minimalnego odstępu od normalnie palnych materiałów! Jeśli nie jest to wyraźnie określone, minimalna odległość wynosi 0,3 m.

UWAGA:

1. W przypadku ruchomych elementów, takich jak uchwyty montażowe lub inne ruchome elementy, istnieje możliwość zakleszczenia.

UWAGA:

1. Nie należy instalować ani obsługiwać urządzenia w pobliżu grzejników, rejestrów ciepła, pieców lub innych źródeł ciepła. Należy zawsze upewnić się, że urządzenie jest zainstalowane w taki sposób, że jest wystarczająco chłodzone i nie może się przegrzać.
2. W pobliżu urządzenia nie należy umieszczac ć źródeł zapłonu, takich jak płonące świece.
3. Nie wolno zakrywać otworów wentylacyjnych i blokować wentylatorów.
4. Do transportu należy używać oryginalnego opakowania lub opakowania dostarczonego przez producenta.
5. Unikać wstrząsów lub uderzeń w urządzenie.
6. Należy przestrzegać stopnia ochrony IP, jak również warunków otoczenia, takich jak temperatura i wilgotność, zgodnie ze specyfikacją.
7. Urządzenia mogą być stale rozwijane. W przypadku rozbieżności pomiędzy instrukcją obsługi a oznakowaniem urządzenia w odniesieniu do warunków pracy, wydajności lub innych cech urządzenia, pierwszeństwo mają zawsze informacje umieszczone na urządzeniu.
8. Urządzenie nie nadaje się do pracy w klimacie tropikalnym oraz do pracy powyżej 2000 m n.p.m.

UWAGA:

Podłączenie kabli sygnałowych może powodować znaczne zakłócenia. Upewnij się, że urządzenia podłączone do wyjścia są wyciszone po podłączeniu. W przeciwnym razie poziom hałasu może spowodować uszkodzenia.

UWAGA PRODUKTY AUDIO O WYSOKIEJ GŁOŚNOŚCI!

To urządzenie jest przeznaczone do użytku profesjonalnego.

Komercyjna eksploatacja tego urządzenia podlega obowiązującym krajowym przepisom i wytycznym dotyczącym zapobiegania wypadkom.

Uszkodzenie słuchu z powodu dużej głośności i ciągłego narażenia: Używanie tego produktu może powodować wysoki poziom ciśnienia akustycznego (SPL), który może spowodować uszkodzenie słuchu. Unikać ekspozycji na duże ilości.

TRANSMISJA SYGNAŁU PRZEZ RADIO (np. W-DMX lub systemy radiowe audio, Bluetooth):

Jakość i wydajność transmisji sygnałów bezprzewodowych zależy na ogół od warunków otoczenia.

Na zasięg i stabilność sygnału mają wpływ m.in:

• Ekranowanie (np. mur, budynki metalowe, woda)
• Duży ruch radiowy (np. silne sieci W-LAN)
• Zakłócenia
• Promieniowanie elektromagnetyczne (np. ściany wideo LED, ściemniacze)

Wszystkie specyfikacje zakresu odnoszą się do zastosowania w wolnym polu z kontaktem wzrokowym bez zakłóceń!

Działanie nadajników podlega przepisom urzędowym. Mogą się one różnic w zależności od regionu i muszą być sprawdzone przez operatora przed uruchomieniem (np. częstotliwość radiowa i moc nadawania).

OSTRZEŻENIE:

Urządzenia z bezprzewodową transmisją sygnału nie nadają się do pracy w obszarach wrażliwych, gdzie praca na falach radiowych może prowadzić do ewentualnych interakcji. Należą do nich na przykład:

• Szpitale, ośrodki zdrowia lub inne placówki służby zdrowia, które zapewniają leczenie pacjentów z wykorzystaniem specjalistycznego personelu i sprzętu.
• Klasa I, II i III obszarów niebezpiecznych
• Obszary ograniczonego użytkowania
• Obiekty wojskowe
• Statki powietrzne lub pojazdy
• Obszary, na których zabronione jest używanie telefonów komórkowych

URZĄDZENIA Z AKUMULATORAMI, BATERIAMI I ŁADOWARKAMI NIEBEZPIECZEŃSTWO:

1. Urządzenie z baterią należy przechowywać z dala od źródeł ciepła i nie wystawiać go na bezpośrednie działanie promieni słonecznych. Nie należy umieszcać go na lub w urządzeniach grzewczych, takich jak kuchenki mikrofalowe, piekarniki lub grzejniki. Baterie mogą eksplodować w przypadku przegrzania. Należy przestrzegać dopuszczalnych warunków otoczenia i pracy! Można je znaleźć w specyfikacji technicznej.
2. Nie otwierać urządzenia! Nie dokonuj żadnych zmian w baterii i nie próbuj wymieniać ogniw baterii!
3. Nie wolno uszkadzać ogniw ani zestawów baterii. Nie wolno usuwać folii ochronnych ani naklejek. Do akumulatora nie wolno wkładać żadnych ciał obcych. Do akumulatora nie mogą dostać się żadne płyny. Istnieje ryzyko pożaru i wybuchu, a także innych niebezpiecznych sytuacji (np. odgazowania).
4. W przypadku odkształcenia urządzenia lub jego przegrzania należy natychmiast wyłączyć je z eksploatacji! Dalsza eksploatacja urządzenia grozi pożarem, wybuchem i innymi niebezpiecznymi sytuacjami (np. odgazowaniem).
5. Nie wrzucać urządzenia do ognia! Niebezpieczeństwo wybuchu!
6. Należy unikać silnych uderzeń mechanicznych w urządzenie! Uszkodzenia spowodowane upadkiem, rozbiciem lub przebiciem, a także wysokim ciśnieniem prowadzą do zagrożenia pożarem i wybuchem, a także ryzyka dalszych niebezpiecznych sytuacji (np. odgazowania).
7. Urządzenie lub baterię należy ładować wyłącznie w przewidziany sposób. Należy używać wyłącznie oryginalnej ładowarki. Należy pamiętać, że kompatybilne połączenie wtykowe nie oznacza, że ładowarka jest odpowiednia.
8. Należy pamiętać, że funkcja ładowania nie jest wyłączana za pomocą głównego przełącznika urządzenia we wszystkich urządzeniach.
9. W przypadku ładowarek zintegrowanych ze skrzyniami transportowymi, proces ładowania może być przeprowadzany wyłącznie przy otwartej pokrywie.
10. Rozlana ciecz jest żrąca i może być toksyczna. Może powodować podrażnienie skóry i oczu i jest niebezpieczny w przypadku połknięcia. Należy unikać kontaktu z rozlaną cieczą. W przypadku kontaktu z rozlaną cieczą należy natychmiast przemyć dotknięty obszar dużą ilością wody i skontaktować się z lekarzem.

URZĄDZENIA Z BATERIĄ WYMIENIANĄ PRZEZ UŻYTKOWNIKA NIEBEZPIECZEŃSTWO:

Należy przestrzegać zaleceń podanych w arkuszu danych producenta używanych baterii lub akumulatorów!

1. Baterie i akumulatory należy przechowywać w miejscu niedostępnym dla osób (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych. Niebezpieczeństwo uduszenia!
2. Należy unikać silnych uderzeń mechanicznych w baterie i akumulatory! Uszkodzenia spowodowane upadkiem, rozbiciem lub przebiciem, a także wysokim ciśnieniem prowadzą do zagrożenia pożarem i wybuchem, a także ryzyka dalszych niebezpiecznych sytuacji (np. odgazowania).
3. Wyciekający płyn akumulatorowy jest żracy i może być toksyczny. Może powodować podrażnienia skóry i oczu oraz jest niebezpieczny w przypadku połknięcia. Należy unikać kontaktu z wyciekającym płynem. W przypadku kontaktu z wyciekającym płynem należy natychmiast przemyć dotknięty obszar dużą ilością wody i skontaktować się z lekarzem.
4. Nigdy nie próbuj ładować baterii, które nie nadają się do ponownego naładowania. Niebezpieczeństwo wybuchu!
5. Nie wrzucać baterii i akumulatorów do ognia! Niebezpieczeństwo wybuchu!
6. Nie zwierać baterii i akumulatorów! Unikać kontaktu biegunów baterii z przedmiotami przewodzącymi prąd elektryczny (np. brelok do kluczy, monety, narzędzia).

UWAGA:

1. Podczas wkładania baterii i akumulatorów należy upewnić się, że polaryzacja jest prawidłowa (patrz ilustracje w komorze baterii lub na obudowie).
2. Nie należy używać jednocześnie w tym samym urządzeniu różnych typów ogniw i marek baterii.
3. Używaj tylko baterii i akumulatorków o tym samym stanie rozładowania.
4. Sprawdzać baterie i akumulatorki pod kątem uszkodzeń i nie używać uszkodzonych baterii i akumulatorków!

ŁADOWANIE, OBSŁUGA I PRZECHOWYWANIE AKUMULATORÓW

1. Aby naładować zainstalowane na stałe akumulatory, należy podłączyć urządzenie do odpowiedniego źródła zasilania. Należy pamiętać, że funkcja ładowania nie jest wyłączana wyłącznikiem głównym we wszystkich urządzeniach.
2. Informacje na temat czasu ładowania wymaganego do pełnego naładowania akumulatora znajdują się w danych technicznych. Informacje na temat stanu naładowania akumulatora można znaleźć w rozdziale OBSŁUGA.
3. Urządzenia z bateriami litowymi są wyposażone w typowe zabezpieczenia.
4. Nie należy ładować baterii poza warunkami otoczenia określonymi w danych technicznych. O ile nie podano inaczej, warunki te wynoszą od +5° do +35° Celsjusza w suchym otoczeniu.
5. Dopuszczalne warunki otoczenia do pracy można znaleźć w danych technicznych. O ile nie określono inaczej, temperatura nie może spaść poniżej +5°C i nie może przekroczyć +35°C w suchym środowisku.
6. Dopuszczalna temperatura otoczenia podczas przechowywania znajduje się w danych technicznych. O ile nie określono inaczej, temperatura nie może spaść poniżej +5°C i nie może przekroczyć +35°C w suchym otoczeniu.
7. Po rozładowaniu należy jak najszybciej ponownie naładować akumulator do pełna.
8. Urządzenie należy przechowywać wyłącznie z całkowicie naładowanym akumulatorem. Akumulatory, które nie są w pełni naładowane podczas przechowywania, mogą przedwcześnie stracić pojemność i żywotność.
9. Jeśli urządzenie nie jest używane przez dłuższy czas, należy przeprowadzić pełny cykladowania co najmniej raz na 3 miesiące.
10. Główny wyłącznik urządzenia musi być wyłączony podczas przechowywania.
11. Podane czasy pracy akumulatora odnoszą się zawsze do nowego akumulatora i normalnych warunków pracy.
12. Podczas pracy w niskich temperaturach żywotność baterii może być krótsza niż podana.
13. Jeśli czas pracy urządzenia w trybie baterii znacznie odbiega od specyfikacji, należy skontaktować się z partnerem handlowym.

UWAGI DOTYCZĄCE PRZENOŚNYCH URZĄDZEŃ WEWNĘTRZNY

1. Praca krótkotrwała! Sprzęt eventowy jest zasadniczo przeznaczony wyłącznie do krótkotrwałego użytku.
2. Ciągła praca lub montaż na stałe może pogorszyć funkcjonalność urządzenia i spowodować jego przedwczesne starzenie się.

ZAWARTOŚĆ OPAKOWANIA

Należy wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe.

Proszę sprawdzić kompletność i integralność dostawy i niezwłocznie po zakupie powiadomić sprawadawcę, jeśli dostawa nie jest kompletna lub jest uszkodzona.

Zawartość opakowania produktu ANNY 8 obejmuje:

• 1× głośnik ANNY 8, Stage black
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

Zawartość opakowania produktu ANNY 8 obejmuje:

• 1× głośnik ANNY 8, Stage black
- 1× nadajnik ręczny + 2 × bateria AA
- 1× moduł odbiornika + antena
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

Zawartość opakowania produktu ANNY 8 BPH obejmuje:

• 1× głośnik ANNY 8, Stage black
- 1× nadajnik bodypack + zestaw nagłowny + 2× bateria AA
- 1× moduł odbiornika + antena
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

Zawartość opakowania produktu ANNY 8 W obejmuje:

• 1× głośnik ANNY 8, Pure white
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

Zawartość opakowania produktu ANNY 8 W HHD obejmuje:

• 1× głośnik ANNY 8, Pure white
- 1× nadajnik ręczny + 2× bateria AA
• 1× moduł odbiornika + antena
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

Zawartość opakowania produktu ANNY 8 W BPH obejmuje:

• 1× głośnik ANNY 8, Pure white
- 1× nadajnik bodypack + zestaw nagłowny + 2× bateria AA
• 1× moduł odbiornika + antena
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

Zawartość opakowania produktu ANNY 8 BG obejmuje:

• 1× głośnik ANNY 8, Urban grey
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

Zawartość opakowania produktu ANNY 8 BG HHD obejmuje:

• 1× głośnik ANNY 8, Urban grey
- 1× nadajnik ręczny + 2 × bateria AA
- 1× moduł odbiornika + antena
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

Zawartość opakowania produktu ANNY 8 BG BPH obejmuje:

• 1× głośnik ANNY 8, Urban grey
- 1× nadajnik bodypack + zestaw nagłowny + 2× bateria AA
- 1× moduł odbiornika + antena
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

Zawartość opakowania produktu ANNY 8 GN obejmuje:

• 1× głośnik ANNY 8, Adventure green
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

Zawartość opakowania produktu ANNY 8 GN HHD obejmuje:

• 1× głośnik ANNY 8, Adventure green
- 1× nadajnik ręczny + 2× bateria AA
- 1× moduł odbiornika + antena
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

Zawartość opakowania produktu ANNY 8 GN BPH obejmuje:

• 1× głośnik ANNY 8, Adventure green
- 1× nadajnik bodypack + zestaw nagłowny + 2× bateria AA
- 1× moduł odbiornika + antena
• 1× kabel sieciowy
• INSTRUKCJA OBSŁUGI

CHARAKTERYSTYKA

• Przenośny, aktywny, dwudrożny głośnik pełnozakresowy
• Wbudowany pięciokanałowy mikser z trzypasmowym korektorem, pogłosem i opóźnieniem
• Długa żywotność baterii: do 11 godzin (tryb ECO) / 3,5 godziny (przy maksymalna głośności)
• Odchylana do tyłu obudowa umożliwiająca zmianę kąta odsłuchu

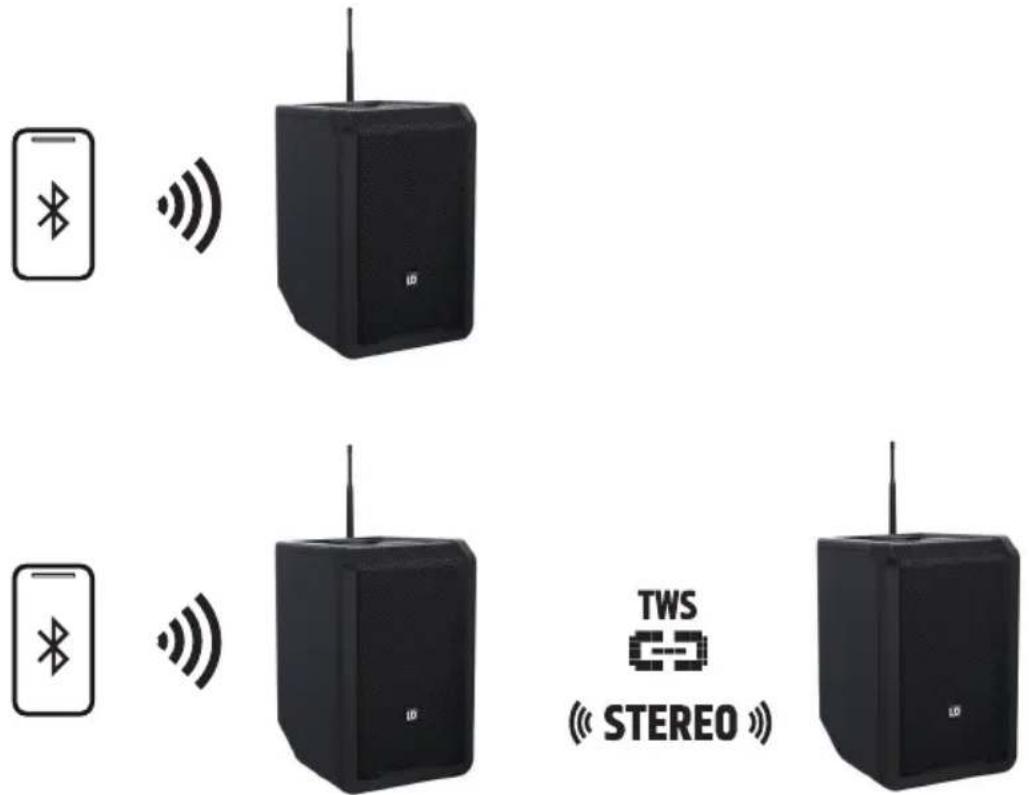

• Bluetooth® 5.0 i strumieniowanie stereo (TWS) z dwoma ANNY
• Czysty i pozbawiony zniekształceń dźwięk przy maksymalnej głośności dzięki DynX® DSP (Gen. 2)
• 2× wejścia mikrofonowe/liniowe dla wszechstronnych opcji połączeń
• 1× kanał stereo z jack 3,5 mm (AUX) lub RCA
• Tryb priorytetu/przełączania w celu podkreślenia sygnału mikrofonu
• Praktyczny uchwyt ułatwiający przenoszenie

• Kołnierz 35 mm do użytku ze stojakiem głośnikowym

• Port USB-C do ładowania tabletu lub smartfona

• Wejście przełącznika nożnego do sterowania efektami bez użycia rąk
  • Zintegrowany uchwyt na tablet lub smartfon

UCHWYT TRANSPORTOWY I TACKA NA SMARTFON/TABLET

1 Na górze urządzenia znajduje się ergonomicznie ukształtowany uchwyt do podnoszenia i przenoszenia urządzenia. Akcesorium LDANNY8BACKPACK daje również możliwość noszenia głośnika na plecach jak plecak. Tacka na smartfon lub tab 2 znajduje się również w górnej części urządzenia. Uchwyt mikrofonu (opcjonalne akcesorium LDANNY8MICH) można również przymocować do tacki na smartfon/tablet.

Uwaga: silne wstrząsy mechaniczne mogą uszkodzić obudowę i elementy wewnętrzne. Nie należy wystawiać głośnika na działanie deszczu lub wilgoci.

MONTAŻ

NIEBEZPIECZEŃSTWO: głośnik należy zawsze umieszczać w odpowiednim miejscu na wystarczająco stabilnej, równej i poziomej powierzchni. Należy upewnić się, że głośnik nie spadnie np. z krawędzi sceny (np. z powodu wibracji). Jeśli używany jest stojak, należy upewnić się, że jest on odpowiedni do wagi i kołnierza głośnika. Stojak musi być ustawiony pionowo na twardym podłożu, a maksymalna dopuszczalna wysokość nie może zostać przekroczona. Istnieje niebezpieczeństwo, że nieprawidłowo zmontowane i ustawione urządzenia przewrócą się lub spadną. Może to spowodować poważne obrażenia lub śmierć.

PRZYŁĄCZA, ELEMENTY OBSŁUGI/WYŚWIETLACZA

LD ANNY® 8 ANTENNA 1 INPUT 5 2 3 VOLUME EFFECT 4 OFF MAX PUSH FOR MENU INPUT 1 INPUT 2 INPUT 3/4 67 MIC/LINE MIC/LINE 3 111 1 2 111== 5V 2A 4 BATTERY 12 13 FOOTSWITCH MIX OUTPUT POWER INPUT POWER 15 16 ON OFF CHARGE AC 100-240V 50-60Hz FUSE T2AL 250V REPLACE FUSE AS MARKED POWER CONSUMPTION 150W

1 ANTENA (dostępna tylko w wersji HHD lub BPH)

Gniazdo BNC do podłączenia anteny dla modułu odbiornika INPUT 5 (odpowiednia antena znajduje się w opakowaniu modułu odbiornika).

2 INPUT 5 (dostępne tylko w wersji HHD lub BPH)

Wejście audio dla modułu odbiornika dla kanału 5. Głośność kanału jest regulowana za pomocą regulatora głośności w module odbiornika.

3 WYŚWIETLACZ (DISPLAY)

Wielofunkcyjny wyświetlacz graficzny LCD do wyświetlania ogólnej głośności, zaprogramowanych ustawień głośników i efektów oraz stanu Bluetooth i baterii, a także poziomu wejściowego dla kanałów 1, 2, 3/4 i 5 na głównym wyświetlaczu. Menu edycji pokazuje pozycje menu, pozycje podmenu i odpowiadające im opcje edycji. Jasność, kontrast i wyłączenie podświetlenia wyświetlacza można regulować.

4 VOLUME/PUSH FOR MENU

Obrotowy enkoder z wieloma funkcjami.

1. Począwszy od głównego wyświetlacza, głośność ogólną można regulować bezpośrednio, obracając enkoder. Obrót w lewo zmniejsza głośność. Obrót w prawo zwiększa głośność.
2. Należy nacisnąć pokrętło, aby uzyskać dostęp do menu głównego. Aby poruszać się po menu głównym, należy użyć pokrętła, przekręcić pokrętło, aby wybrać żądaną pozycję podmenu, nacisnąć pokrętło, aby potwierdzić wybór i dostosować ustawienia systemowe oraz zmienić wartości w odpowiednich pozycjach menu (patrz OBSŁUGA; zmiana wartości lub status = przekręcenie pokrętła; potwierdzenie zmiany wartości lub statusu = naciśnięcie pokrętła).

UWAGA! Wysokie poziomy głośności

Przed rozpoczęciem odtwarzania danych audio lub przed użyciem mikrofonu należy ustawić głośność na minimum, a następnie zwiększać ją powoli, aby zapobiec uszkodzeniu urządzenia lub uszkodzeniu słuchu spowodowanego nagłym wysokim poziomem głośności i sprzęne- niem zwrotnym.

5 EFFECT

Regulacja poziomu głośności efektu dźwiękowego (Effect Return). Typ efektu i wysyłanie efektu są ustawiane w menu urządzenia w sekcji EFFECT.

Regulacja poziomu głośności kanału 1 lub 2. Należy obrócić w lewo, aby zmniejszyć głośność. Obrót w prawo zwiększa głośność.

Regulacja poziomu głośności kanału 3 i 4. Należy obróć w lewo, aby zmniejszyć głośność. Obrót w prawo zwiększa głośność.

8 BLUETOOTH - VOLUME

Regulacja poziomu głośności w celu dostosowania głośności urządzenia odtwarzającego Bluetooth (na przykład smartfona). Obrót w lewo zmniejsza głośność. Obrót w prawo zwiększa głośność (sparować urządzenie odtwarzające Bluetooth, patrz OBSŁUGA - USTAWIENIA BLUETOOTH).

9 INPUT 1 I 2 - MIC / LINE

Przełącznik do regulacji czutości wejściowej dla kanału 1 lub 2.

Podłączenie mikrofonu: Pozycja MIC.

Podłączenie urządzenia odtwarzającego z poziomem liniowym: Pozycja LINE.

10 INPUT 3

Niezbalansowane wejście liniowe stereo z gniazdem jack 3,5 mm do podłączenia urządzenia odtwarzającego (na przykład odtwarzacza MP3). Gniazda wejściowe INPUT 3 i INPUT 4 są potączone równolegle i mogą być używane jednocześnie. Wszelkie istniejące sygnały stereo są wewnętrznie monosumowane.

11 USB-C

Gniazdo USB-C do ładowania smartfona lub tabletu

(napięcie: 5 V; maksymalny prąd ładowania: 2 A).

12 INPUT 1 I 2 - AUDIO INPUT

Wejście audio dla kanału 1 lub 2, wyposażone w gniazda combo (3-stykowe XLR/6,3 mm jack).

Wejścia audio są przystosowane zarówno do okablowania zbalansowanego, jak i niezbalansowanego.

13 INPUT 4

Niezbalansowane wejście liniowe stereo z dwoma gniazdami cinch do podłączenia urządzenia odtwarzającego

(na przykład odtwarzacza CD lub klawiatury). Gniazda wejściowe INPUT 3 i INPUT 4 są połączone równolegle i mogą być używane jednocześnie. Wszelkie istniejące sygnały stereo są wewnętrznie monosumowane.

14 BATTERY

Czterosegmentowy wyświetlacz stanu naładowania akumulatora.

Cztery podświetlone diody LED = 100%, trzy podświetlone diody LED = 75%,

dwie podświetlone diody LED = 50%, jedna podświetlona dioda LED = 25%.

Jeśli miga tylko pierwsza dioda LED: poniżej 10%.

W celu naładowania należy natychmiast podłączyć urządzenie do zasilania sieciowego.

15 FOOTSWITCH FX ON/OFF

Gniazdo jack 6,3 mm do podłączenia przełącznika nożnego (włącznik/wyłącznik). Wewnętrzny moduł efektów można wyciszać i włączać za pomocą zewnętrznego przełącznika nożnego z wtyczką jack 6,3 mm.

16 MIX OUTPUT

Zbalansowane wyjście liniowe z męskim trzypinowym gniazdem XLR. Sygnał wychodzący składa się z miksu wszystkich kanałów wejściowych oraz efektu i sygnałów Bluetooth i jest oddzielony od ogólnego ustawienia głośności.

17 WEJŚCIE ZASILANIA

Gniazdo sieciowe IEC ze zintegrowanym gniazdem na bezpiecznik. Odpowiedni kabel sieciowy znajduje się w zawartości opakowania.

• Należy użyć wejścia sieciowego aby jednocześnie obsługiwać i ładować wewnętrzne akumulatory, ustawiając przełącznik POWER w pozycji ON.
• Należy użyć wejścia sieciowego, aby naładować wewnętrzne akumulatory bez korzystania z urządzenia. W tym celu należy ustawić przełącznik POWER w pozycji CHARGE.

OSTRZEŻENIE: bezpiecznik należy wymieniać wyłącznie na bezpiecznik tego samego typu i o tej samej wartości. Należy postępować zgodnie z informacjami nadrukowanymi na obudowie. W przypadku po-nownego zadziałania bezpiecznika należy skontaktować się z autoryzowanym centrum serwisowym.

18 POWER

Przełącznik w pozycji ON: Urządzenie jest włączone. Wewnętrzne akumulatory mogą być również ładowane podczas pracy za pomocą dostarczonego kabla sieciowego.

Przełącznik w pozycji OFF: Urządzenie jest wyłączone.

Przełącznik w pozycji CHARGE: Urządzenie jest wyłączone i znajduje się w trybie ładowania.

OBSŁUGA (OPERATION)

UWAGA

Gdy tylko głośnik zostanie włączony (jeśli stan baterii jest wystarczający lub jeśli zasilanie jest dostarczane za pomocą kabla sieciowego), na wyświetlaczu pojawi się na krótko logo LD Systems. Wszystkie ustawienia (na przykład Preset, EQ i Effect) są wczytywane tak, jak były ustawione przed wyłączeniem głośnika. Po zakończeniu tego procesu zestaw głośnikowy jest gotowy do pracy.

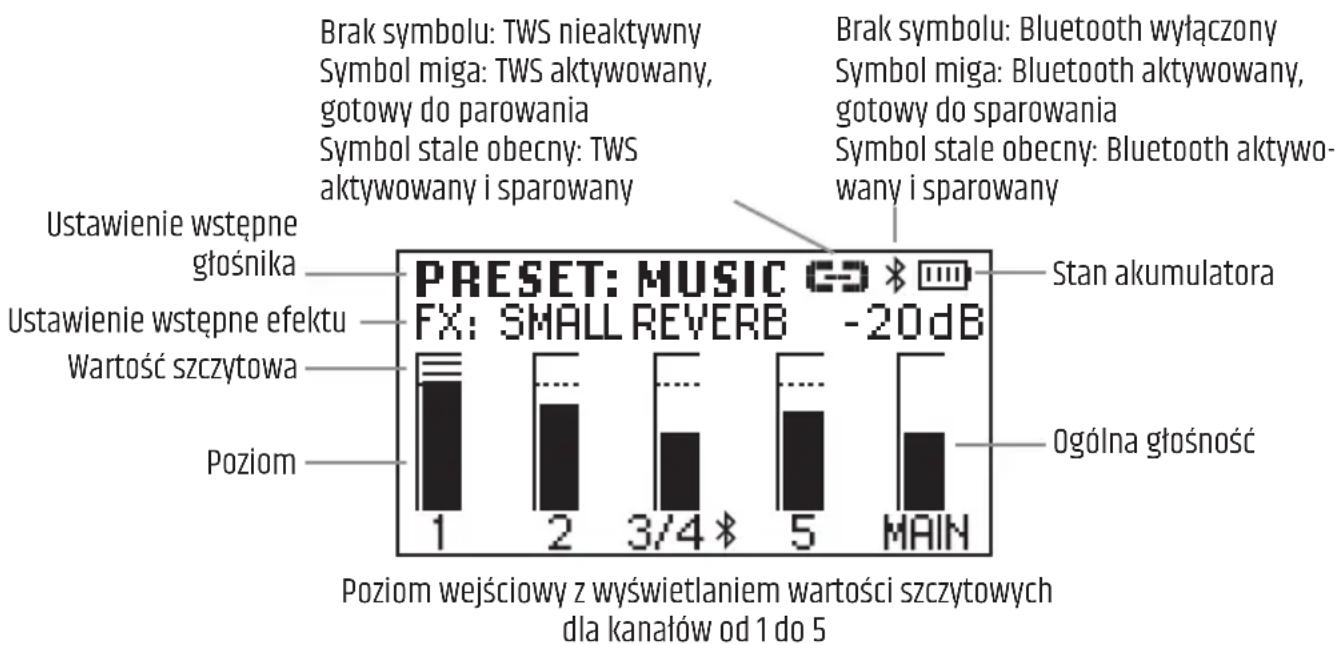

WYŚWIETLACZ GŁÓWNY (MAIN DISPLAY)

Podczas normalnej pracy główny wyświetlacz jest aktywny i pokazuje ustawioną ogólną głośność, aktywowane ustawienie wstępne głośnika, ustawienie wstępne efektu, poziomy wejściowe dla kanałów od 1 do 5, status Bluetooth i TWS oraz stan naładowania baterii (patrz schemat).

Brak symbolu: TWS nieaktywny Symbol miga: TWS aktywowany, gotowy do parowania Symbol stale obecny: TWS aktywowany i sparowany Ustawienie wstępne głośnika Ustawienie wstępne efektu Wartość szczytowa Poziom 1 2 3/4 # 5 MAIN POZIOM wejściowy z wyświetlaniem wartości szczytowych dla kanałów od 1 do 5 PRESET: MUSIC CD * FX: SMALL REVERB -20dB Stan akumulatora Brak symbolu: Bluetooth wyłączony Symbol miga: Bluetooth aktywowany, gotowy do sparowania Symbol stale obecny: Bluetooth aktywo- wany i sparowany Ogólna głośność

WSKAŹNIK SZCZYTU SYGNAŁU

Symbol szczytu na wyświetlaczu poziomu kanału wskazuje, że poziom wejściowy odpowiedniego kanału działa powyżej limitu zniekształceń. Należy zmniejszyć poziom wyjściowy podłączonego urządzenia odtwarzającego (np. miksera, klawiatury), aż symbol szczytu przestanie być wyświetlany, a głośnik będzie odtwarzał sygnały audio bez zniekształceń.

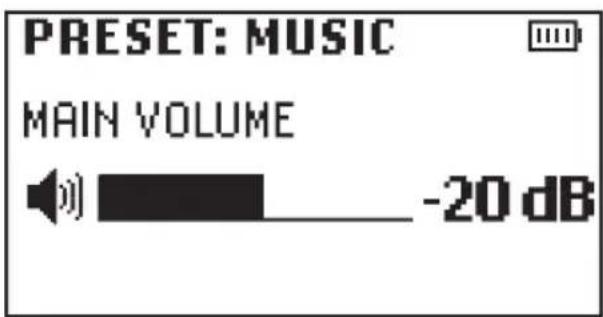

VOLUME

Zaczynając od głównego wyświetlacza, ogólną głośność można regulować bezpośrednio, przekręcając pokrętło VOLUME / PUSH FOR MENU. Wyświetlacz automatycznie zmienia się na odpowiedni widok po przekręceniu enkodera (patrz schemat poniżej). Wyświetlacz główny zostanie automatycznie przywrócony po około 10 sekundach beczynności; naciśnięcie enkodera powoduje natychmiastowe przełączenie na wyświetlacz główny.

PRESET: MUSIC MAIN VOLUME -20 dB

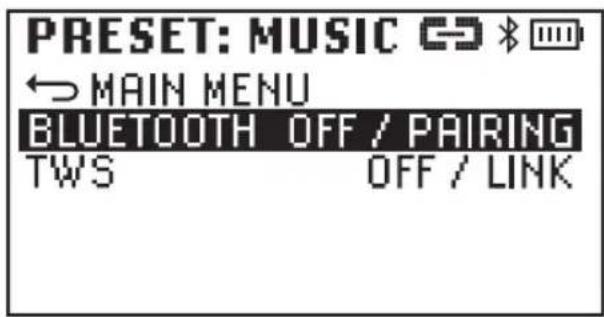

USTAWIENIA BLUETOOTH (BLUETOOTH)

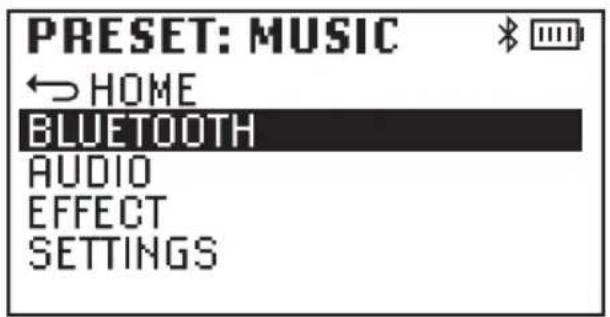

Aby przejść do menu głównego, należy nacisnąć pokrętło, a następnie wybrać pozycję menu BLUETO-OTH (kolorowe tło), obracając pokrętło. Aby przejść do podmenu, należy ponownie nacisnąć pokrętło i wybrać żadaną pozycję podmenu, obracając pokrętło. Należy potwierdzić wprowadzone dane, naciskając pokrętło. Informacje na temat pozycji podmenu znajdują się w poniższej tabeli. W podmenu należy wybrać • MAIN MENU i nacisnąć pokrętło, aby powrócić do menu głównego. W menu głównym należy wybrać • HOME, proszę nacisnąć pokrętło, aby potwierdzić wybór i powrócić do ekranu głównego. Główny wyświetlacz pojawi się automatycznie po około 10 sekundach braku aktywności.

PRESET: MUSIC ←HOME BLUETOOTH AUDIO EFFECT SETTINGS

PRESET: MUSIC ⬤ * 📋 ← MAIN MENU BLUETOOTH OFF / PAIRING TWS OFF / LINK

Parowanie z urządzeniem odtwarzającym: należy wybrać BLUETOOTH w menu Bluetooth, potwierdzić, a następnie wybrać PAIRING i ponownie potwierdzić. Moduł Bluetooth jest teraz gotowy do sparowania. Symbol Bluetooth miga przez cały czas trwania parowania. Należy aktywować funkcję Bluetooth na urządzeniu odtwarzającym (np. smartfonie, tablecie) i wybrać ANNY 8 w menu Bluetooth. Parowanie zostanie zakończone automatycznie. Gdy tylko urządzenia zostaną sparowane, symbol Bluetooth zostanie wyświetlony na stałe, a w menu Bluetooth pojawi się komunikat PAIRED. Można teraz rozpocząć odtwarzanie dźwięku przez Bluetooth.

BLUETOOTH (zmiana statusu = przekręcenie enkodera, potwierdzenie zmiany statusu = naciśnięcie enkodera)
BLUETOOTH Aktywować Bluetooth PAIRING
	Wyłącz Bluetooth OFF
TWS Aktywować TWS LINK
	Dezaktywacja TWS OFF

Głośnik LD ANNY 8 może pracować zarówno w trybie mono, jak i stereo. W trybie mono sygnał stereo podłączony do wejścia stereo lub przesyłany przez Bluetooth jest sumowany wewnętrznie w trybie mono. Jeśli dwa głośniki ANNY 8 są połączone bezprzewodowo za pomocą funkcji TWS, system sparowany z urządzeniem odtwarzającym Bluetooth staje się jednostką główną (lewy głośnik stereo), a rozszerzenie stereo staje się jednostką podrzedną (prawy głośnik stereo). Oznacza to, że wszystkie sygnały stereo przesyłane przez Bluetooth są również odtwarzane w stereo bez konieczności podłączania obu głośników za pomocą kabla. Aby połączyć się przez TWS, wystarczy aktywować TWS w obu urządzeniach (LINK). Połączenie zostanie automatycznie nawiązane, a w menu Bluetooth pojawi się komunikat LINKED.

• Tylko sygnały audio ze sparowanego urządzenia odtwarzającego Bluetooth mogą być przesyłane za pośrednictwem funkcji łącza stereo TWS. Sygnały audio na fizycznym wejściu nie będą przesyłane przez TWS.
• Po wyłączeniu i ponownym włączeniu głośnika ANNY 8, urządzenie odtwarzające Bluetooth zostanie automatycznie sparowane, a głośnik automatycznie połączy się przez TWS.

USTAWIENIA AUDIO (AUDIO)

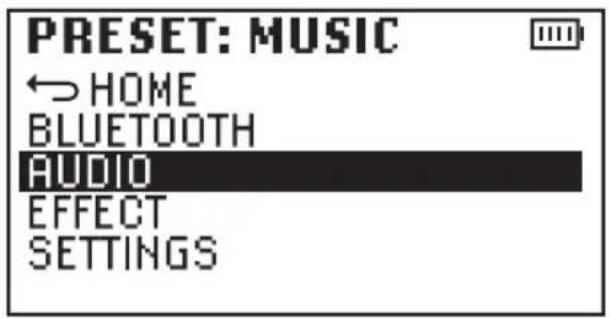

Należy nacisnąć pokrętło, aby przejść do menu głównego, a następnie wybrać pozycję menu AUDIO (kolorowe tło), obracając pokrętło. Aby przejść do podmenu, należy ponownie nacisnąć pokrętło i wybrać żądaną pozycję podmenu, obracając pokrętło. Należy potwierdzić wprowadzone dane, naciskając pokrętło. Informacje na temat pozycji podmenu znajdują się w poniższej tabeli. W podmenu należy wybrać • MAIN MENU i nacisnąć pokrętło, aby powrócić do menu głównego. W menu głównym należy wybrać • HOME, proszę nacisnąć pokrętło, aby potwierdzić wybór i powrócić do ekranu głównego. Główny wyświetlacz pojawi się automatycznie po około 10 sekundach braku aktywności.

PRESET: MUSIC ←HOME BLUETOOTH AUDIO EFFECT SETTINGS

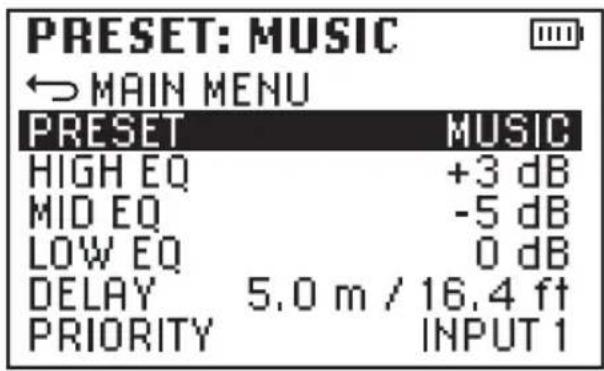

PRESET: MUSIC ← MAIN MENU PRESET MUSIC HIGH EQ +3 dB MID EQ -5 dB LOW EQ 0 dB DELAY 5.0 m / 16.4 ft PRIORITY INPUT 1

AUDIO (zmiana wartości lub statusu = przekręcenie enkodera, potwierdzenie zmiany wartości lub statusu = naciśnięcie enkodera)
♂MAIN MENU Powrót do menu głównego
PRESET Wybór wstępnego ustawienia głośnika MUSIC
		VOCAL
		LIVE
		ECO
		OFF
HIGH EQ Ustawienie częstotliwości wysokich tonów od -12 dB do +12 dB
MID EQ Ustawienie częstotliwości średnich tonów od -12 dB do +12 dB
LOW EQ Ustawienie częstotliwości basów od -12 dB do +12 dB
DELAY Opóźnienie czasowe sygnału sumy w krokach co 0,5 m do 10 m, na przykład dla linii opóźniającej (0 m = OFF, wyświetlanie w metrach i stopach)
PRIORITY Połączenie priorytetowe dla wejść INPUT 1, 2 lub 5. Jeśli wejście ma przypisany priorytet i sygnał jest obecny na tym wejściu, głośność innych wejść jest automatycznie zmniejszana. jeśli sygnał nie jest już obecny, głośność innych ka- nałów jest zwiększana z powrotem do pierwotnej wartości po kilku sekundach (brak możliwości wielokrotnego wyboru, OFF = funkcja nieaktywna).		WEJŚCIE 1
		WEJŚCIE 2
		WEJŚCIE 5
		OFF

USTAWIENIA EFEKTU (EFFECT)

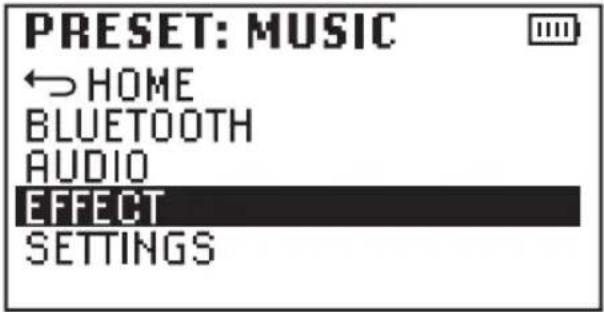

Należy nacisnąć pokrętło, aby przejść do menu głównego, a następnie wybrać pozycję menu EFFECT (kolorowe tło), obracając pokrętło. Aby przejść do podmenu, należy ponownie nacisnąć pokrętło i wybrać żądaną pozycję podmenu, obracając pokrętło. Należy potwierdzić wprowadzone dane, naciskając pokrętło. Informacje na temat pozycji podmenu znajdują się w poniższej tabeli. W podmenu należy wybrać • MAIN MENU i nacisnąć pokrętło, aby powrócić do menu głównego. W menu głównym należy wybrać • HOME, proszę nacisnąć pokrętło, aby potwierdzić wybór i powrócić do ekranu głównego. Główny wyświetlacz pojawi się automatycznie po około 10 sekundach braku aktywności.

PRESET: MUSIC ←HOME BLUETOOTH AUDIO EFFECT SETTINGS

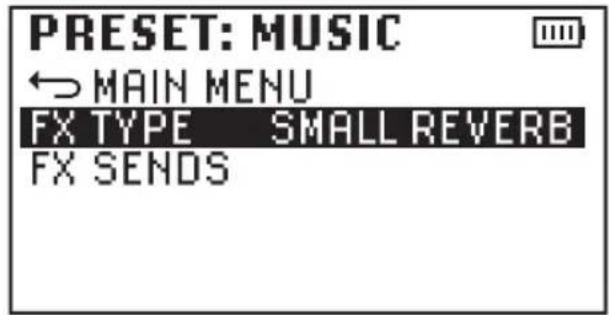

PRESET: MUSIC ← MAIN MENU FX TYPE SMALL REVERB FX SENDS

EFFECT (zmiana wartości lub statusu = przekręcenie enkodera, potwierdzenie zmiany wartości lub statusu = naciśnięcie enkodera)
FX TYPE Wybór typu efektu lub wyłączenie efektu (OFF)		SMALL REVERB
		LARGE REVERB
		PLATE REVERB
		DELAY
		OFF
FX SENDS Ustawianie	wysytania efektów dla wejść INPUT 1, 2 i 5	WEJŚCIE 1 0-100%
		WEJŚCIE 2 0-100%
		WEJŚCIE 5 0-100%

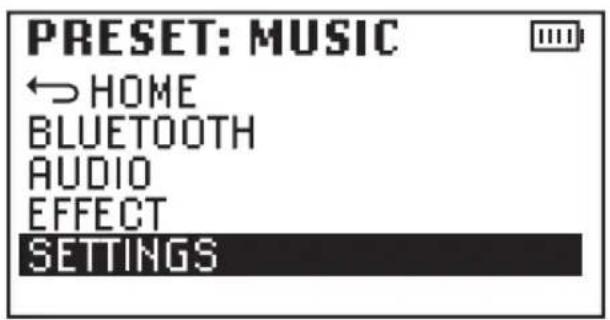

USTAWIENIA SYSTEMOWE (SETTINGS)

Należy nacisnąć pokrętło, aby przejść do menu głównego, a następnie wybrać pozycję menu SETTINGS (kolorowe tło), obracając pokrętło. Aby przejść do podmenu, należy ponownie nacisnąć pokrętło i wybrać żądaną pozycję podmenu, obracając pokrętło. Należy potwierdzić wprowadzone dane, naciskając pokrętło. Informacje na temat pozycji podmenu znajdują się w poniższej tabeli. W podmenu należy wybrać • MAIN MENU i nacisnąć pokrętło, aby powrócić do menu głównego. W menu głównym należy wybrać • HOME, proszę nacisnąć pokrętło, aby potwierdzić wybór i powrócić do ekranu głównego. Główny wyświetlacz pojawi się automatycznie po około 10 sekundach braku aktywności.

PRESET: MUSIC ←HOME BLUETOOTH AUDIO EFFECT SETTINGS

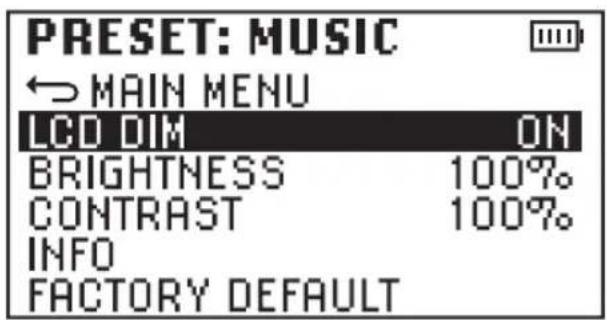

PRESET: MUSIC MAIN MENU LCD DIM ON BRIGHTNESS 100% CONTRAST 100% INFO FACTORY DEFAULT

SETTINGS (zmiana wartości lub statusu = przekręcenie enkodera, potwierdzenie zmiany wartości lub statusu = naciśnięcie enkodera)
LCD DIM Podświetlenie	wyświetlacza wyłącza się po około 10 sekundach bez wprowadzania danych		ON
	Podświetlenie wyświetlacza jest stale włączone OFF
JASNOŚĆ (BRIGHT-NESS)	Ustawienie jasności wyświetlacza 0-100% 0-100%
CONTRAST Ustawienie	kontrastu 0-100% 0-100%
UWAGA	wyświetlanie nazwy modelu i oprogramowania urządzenia		MODEL: ANNY 8
			SOFTWARE: 1.x
USTAWIENIA FABRYCZNE	Przywrócenie ustawień fabrycznych: RESET -> SURE? -> YES
	Anulowanie operacji: 1. CANCEL
		2. RESET -> SURE? -> CANCEL

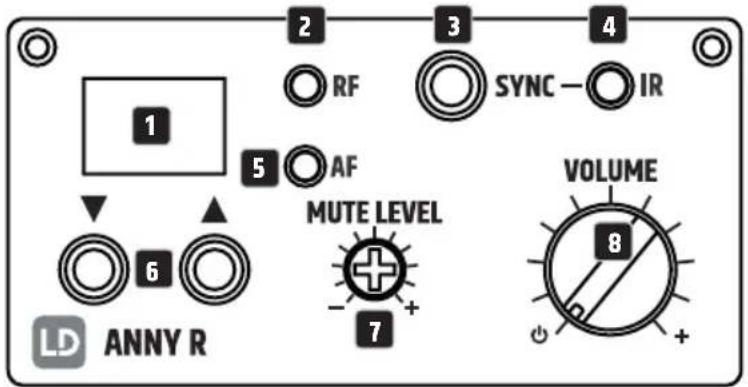

MODUŁ ODBIORNIKA

Wybrany kanał radiowy jest wyświetlany na wyświetlaczu (01-12).

2 Wskaźnik LED RF

Po nawiązaniu połączenia radiowego między nadajnikiem a odbiornikiem zaświeci się czerwony wskażnik LED RF.

3 SYNC

Synchronizowanie odbiornika i nadajnika ręcznego

Aby zsynchronizować kanał radiowy odbiornika i nadajnika ręcznego, należy wybrać żądany kanał radiowy w odbiorniku, włączyć nadajnik ręczny, a następnie nacisnąć przycisk SYNC, kierując interfejs podczerwieni nadajnika ręcznego bezpośrednio na interfejs podczerwieni odbiornika. Interfejs podczerwieni nadajnika ręcznego znajduje się na jego spodzie. Jeśli synchronizacja się powiedzie, czerwona dioda LED wskaźnika RF na odbiorniku zaświeci się.

Synchronizacja odbiornika i nadajnika bodypack

Aby zsynchronizować kanał radiowy odbiornika i nadajnika bodypack, należy wybrać żądany kanał radiowy na odbiorniku, włączyć nadajnik bodypack, a następnie nacisnąć przycisk SYNC, kierując interfejs podczerwieni nadajnika bodypack bezpośrednio na interfejs podczerwieni odbiornika. Interfejs podczerwieni do synchronizacji kanału radiowego odbiornika i nadajnika znajduje się w komorze baterii. Aby otworzyć komorę baterii, należy nacisnąć jednocześnie oba oznaczenia po bokach pokrywy komory baterii i odchylić ją do przodu. Jeśli synchronizacja się powiedzie, czerwona dioda LED wskaźnika RF na odbiorniku zaświeci się.

4 IR

Interfejs podczerwieni do synchronizacji kanału radiowego odbiornika i nadajnika ręcznego i/lub nadajnika bodypack.

5 Wskaźnik LED AF

Zielona dioda LED AF wskazuje obecność sygnału audio.

6 ▲ ▼

Należy wybrać jeden z 12 dostępnych kanałów radiowych, naciskając kilkakrotnie przyciski strzałek ▲ lub ▼.

7 POZIOM WYCISZENIA

UWAGA: przed zmianą poziomu wyciszenia należy ustawić głośność głośnika na minimum. Funkcja wyciszenia (redukcja szumów/squelch) zapobiega powstawaniu szumów, gdy nadajnik jest wyłączony. Ponadto nagły szum jest tłumiony, jeśli sygnał przesyłany z nadajnika do odbiornika nie jest wystarczająco silny (np. z powodu zbyt dużej odległości między nadajnikiem a odbiornikiem). Przy wyłączonym nadajniku należy za pomocą odpowiedniego śrubokręta wyregulować poziom wyciszenia tak, aby szumy tła były nadal skutecznie tłumione (tłumienie szumów jest zmniejszane przez obrót w lewo; zwiększane przez obrót w prawo). Zasięg transmisji może ulec zmniejszeniu w niekorzystnych okolicznościach, jeśli używane jest ustawienie z silnym tłumieniem szumów. Ustawienie fabryczne regulatora poziomu wyciszenia jest ustawione maksymalnie w lewo, co oznacza, że tłumienie szumów jest ustawione na minimum. To ustawienie jest odpowiednie dla większości wszystkich aplikacji, a zmiany są wymagane tylko w rzadkich przypadkach.

8 VOLUME

Aby włączyć odbiornik, należy przekręcić pokrętło w kierunku zgodnym z ruchem wskazówek zegara. Dodatkowy obrót w kierunku zgodnym z ruchem wskazówek zegara zwiększa głośność, a obrót w kierunku przeciwnym do ruchu wskazówek zegara zmniejsza ją. Aby wyłączyć odbiornik, należy przekręcić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara.

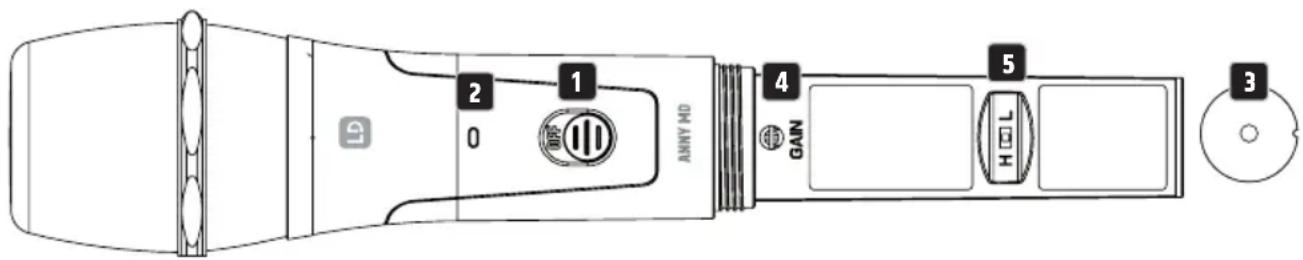

NADAJNIK RĘCZNY

2 1 0 ANNY HD 4 GAIN 5 LEH 3

1 ON / OFF

Włącznik lub wyłącznik. Należy przesunąć przełącznik w góre, aby włączyć nadajnik ręczny; słowo "ON" można teraz odczytać poniżej przełącznika. Należy przesunąć przełącznik w dół, aby wyłączyć nadajnik ręczny (OFF).

2 DIODA LED STATUS

Jeśli stan naładowania włóżonych akumulatorów jest wystarczający, dioda LED zaświeci się na zielono po włączeniu nadajnika ręcznego. Jeśli dioda LED świeci się na czerwono, stan naładowania jest niski. Proszę natychmiast wymienić zużyte baterie.

3 INTERFEJS PODCZERWIENI

Interfejs podczerwieni do synchronizacji kanału radiowego odbiornika i nadajnika znajduje się na spodzie nadajnika ręcznego (procedura synchronizacji, patrz MODUŁ ODBIORNIKA - SYNC).

4 REGULACJA CZUŁOŚCI (CZUŁOŚĆ WEJŚCIA)

Obrót w lewo: Zmniejszenie czułości wejścia

Obrót w prawo: Zwiększenie czułości wejścia

5 PRZEŁĄCZNIK HF (USTAWIENIE MOCY TRANSMISJI)

Pozycja "H": wysoka; Pozycja "L": niska

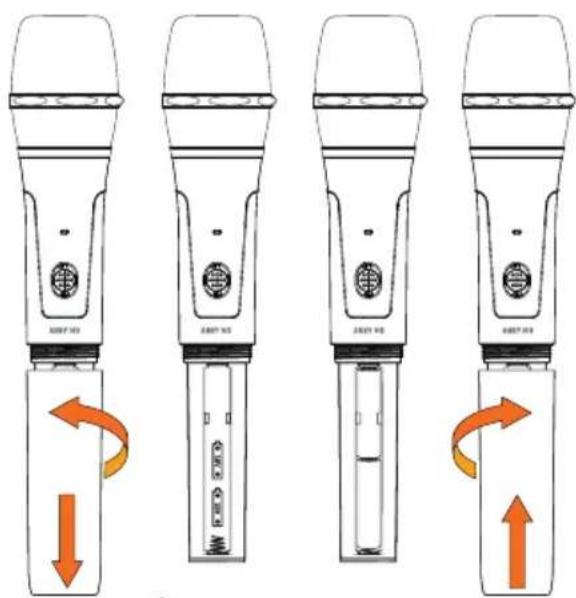

WYMIANA BATERII

Aby wymienić baterie, należy otworzyć pokrywę komory baterii nadajnika ręcznego, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara i wyciągając z obudowy. Należy wyjąć zużyte baterie i wymienić je na nowe (2× typ AA/LR6, alkaliczne), postępując zgodnie ze schematem w komorze baterii. Należy ponownie założyć pokrywę komory baterii i obrócić ją w prawo, aby zamknąć komorę baterii. Jeśli nadajnik nie jest używany przez dłuższy czas, należy wyjąć z niego baterie, aby uniknąć uszkodzenia nadajnika przez wyciekające baterie.

Trzypinowe gniazdo mini XLR do podłączenia zestawu nagłownego, mikrofonu lavalier lub mikrofonu instrumentalnego i kabla gitarowego.

2 MIC / 0 dB / -10 dB

Regulacja czułości wejścia. Należy wyregulować czułość tak, aby aktywny sygnał (na przykład mowa, wokal, gitara) powodował zaświecenie się zielonego wskaźnika LED AF odbiornika. Gdy tylko sygnał audio zacznie się zniekształcać, należy zmniejszyć czułość na trójpozycyjnym przełączniku MIC/0 dB/-10 dB do następnej niższej wartości (przykłady: zestaw nagłowny = MIC, gitara z pasywnymi przetwornikami = 0 dB, gitara z aktywnymi przetwornikami = -10 dB)

3 DIODA LED STATUS

Jeśli stan naładowania włożonych akumulatorów jest wystarczający, dioda LED zaświeci się na zielono po włączeniu nadajnika. Jeśli dioda LED świeci się na czerwono, stan naładowania jest słaby. Zużyte baterie należy natychmiast wymienić.

4 WŁĄCZONY / CZUWANIE / WYŁĄCZONY

Przełącznik do włączania lub wyłączania nadajnika bodypack (ON = nadajnik jest włączony; OFF = nadajnik jest wyłączony). W pozycji STANDBY nadajnik działa, ale sygnał audio jest wyciszony.

5 ANTENA

Antena nadajnika bodypack. Aby zapewnić optymalny odbiór, nie należy jej przykrywać ani załamywać.

6 INTERFEJS PODCZERWIENI

Interfejs podczerwieni do synchronizacji kanału radiowego odbiornika i nadajnika znajduje się w komorze baterii. Aby otworzyć komorę baterii, należy nacisnąć jednocześnie oba oznaczenia po bokach pokrywy komory baterii i odchylić ją do przodu (procedura synchronizacji, patrz MODUŁ ODBIORNIKA - SYNC).

WYMIANA BATERII

Aby wymienić baterie, należy otworzyć pokrywę komory baterii nadajnika bodypack, naciskając jednocześnie oba oznaczenia po bokach i odchylając ją do przodu. Należy wyjąć zużyte baterie i wymienić je na nowe (2× typ AA/LR6, alkaliczne), postępując zgodnie ze schematem w komorze baterii. Należy złożyć pokrywę komory baterii z powrotem na obudowę, aż zatrzaśnie się na swoim miejscu. Jeśli nadajnik nie jest używany przez dłuższy czas, należy wyjąć z niego baterie, aby uniknąć uszkodzenia nadajnika przez wyciekające baterie.

PODŁĄCZANIE NADAJNIKA BODYPACK

Należy przymocować nadajnik do paska lub taśmy, jak pokazano na rysunku.

Gitara elektryczna, elektryczny bas i inne źródła sygnału o wysokiej impedancji

Mini XLR 2 3 1 Jack 6,3 mm sleeve tip

Mikrofon pojemnościowy z wewnętrznym rezystorem podciągającym

Mikrofon pojemnościowy bez wewnętrznego rezystora podciągającego

Mini XLR R 2.2k 2 3 1

PIELEGNACJA, KONSERWACJA I NAPRAWA

Aby zapewnić długotrwałe i prawidłowe działanie urządzenia, należy je regularnie czyścić i w razie potrzeby serwisować. Częstotliwość pielegnacji i konserwacji zależy od intensywności użytkowania i środowiska, w którym urządzenie jest używane.

Zalecamy kontrolę wzrokową przed każdym uruchomieniem. Ponadto zalecamy przeprowadzanie wszystkich wymienionych poniżej czynności konserwacyjnych raz na 500 godzin pracy lub, w przypadku mniejszej intensywności użytkowania, najpóźniej po upływie roku. Roszczenia gwarancyjne mogą być ograniczone, jeśli wady wynikają z nieodpowiedniego serwisu i konserwacji.

PIELEGNACJA (PRZEPROWADZANE PRZEZ UŻYTKOWNIKA)

OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy odłączyć zasilanie i, jeśli to możliwe, wszystkie połączenia urządzenia.

UWAGA! Niewłaściwa pielęgnacja może doprowadzić do uszkodzenia urządzenia lub nawet jego zniszczenia.

1. Powierzchnie obudowy należy czyścić czystą, wilgotną szmatką. Proszę upewnić się, że do urządzenia nie przedostanie się wilgoć.
2. Wloty i wyloty powietrza muszą być regularnie czyszczone w celu usunięcia kurzu i zabrudzeń. Jeśli używane jest spreżone powietrze, należy upewnić się, że urządzenie nie zostanie uszkodzone (na przykład wentylatory muszą wówczas zostać zablokowane).
3. Kable i złącza muszą być regularnie czyszczone, a kurz i brud usuwany.
4. Zasadniczo nie wolno stosować żadnych środków czyszczących i dezynfekujących ani środków ściernych; w przeciwnym razie może dojść do uszkodzenia wykończenia powierzchni. W szczególności rozpuszczalniki, takie jak alkohol, mogą osłabiać działanie uszczelek obudowy.
5. Urządzenia muszą być przechowywane w suchym otoczeniu i chronione przed kurzem i brudem.

KONSERWACJA I NAPRAWA (TYLKO PRZEZ WYKWALIFIKOWANY PERSONEL)

NIEBEZPIECZEŃSTWO! W urządzeniu znajdują się elementy pod napięciem. Nawet po odłączeniu od sieci, w urządzeniu może nadal występować napięcie szczątkowe (na przykład z powodu naładowanych kondensatorów).

UWAGA! W urządzeniu nie ma podzespołów, które mogą być serwisowane przez użytkownika.

UWAGA! Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez wyspecjalizowany personel upoważniony przez producenta. W razie wątpliwości należy skonsultować się z producentem.

UWAGA! Nieprawidłowo wykonane prace konserwacyjne mogą mieć wpływ na roszczenia gwarancyjne.

UWAGA! W przypadku zestawów do konwersji lub modernizacji dostarczanych przez producenta należy przestrzegać załączonych instrukcji montażu.

WYMIANA BATERII URZĄDZENIA

PRZED wymianą baterii należy uważnie przeczytać informacje dotyczące URZĄDZEŃ Z BA-TERIAMI JEDNORAZOWYMI SERWISOWANYMI PRZEZ UŻYTKOWNIKA LUB AKUMULATORAMI w instrukcjach bezpieczeństwa w niniejszej instrukcji obsługi!

POWER INPUT POWER ON OFF CHARGE

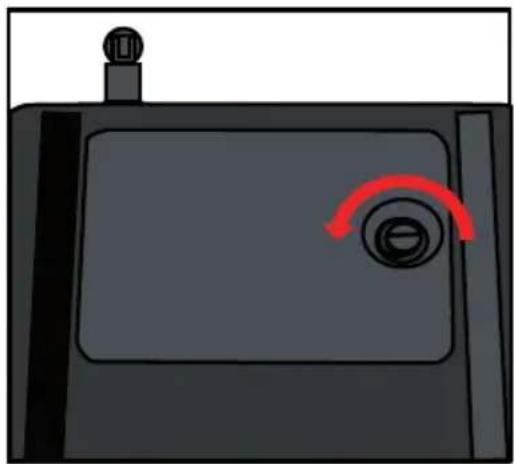

Komora baterii znajduje się na spodzie głośnika obok pochylonej powierzchni.

Przed wymianą baterii należy upewnić się, że urządzenie jest odłączone od zasilania i wyłączone (środkowy przełącznik zasilania w pozycji „OFF” z symbolem okręgu).

Aby otworzyć komorę baterii, należy odchylić do góry półpierścień śruby blokującej i obrócić go w kierunku przeciwnym do ruchu wskazówek zegara. Należy odchylić pokrywę komory baterii w górę po stronie śruby i wyjąć ją z komory baterii.

Należy wyjąć rozładowany akumulator.

Należy włożyć naładowany akumulator do komory baterii.

Należy włożyć pokrywę i jej zaczepy do odpowiednich wgłębień w komorze baterii.

Należy docisnąć pokrywę do komory baterii i przekręcić śrubę blokującą zgodnie z ruchem wskazówek zegara, aby ponownie zamknąć komorę baterii.

Przed ponownym użyciem urządzenia należy upewnić się, że komora baterii jest dobrze zamknięta.

AKCESORIA OPCJONALNE

UWAGA!

Aby uzupełnić numery produktów dla modułów odbiorników, nadajników ręcznych i nadajników bodypack, podczas zamawiania produktu należy dodać przyrostek odpowiadający żądanemu zakresowi częstotliwości.

Końcówka B8 odpowiada zakresowi częstotliwości 823-832 MHz + 863-865 MHz

Końcówka B6 odpowiada zakresowi częstotliwości 655-679 MHz

Końcówka B5 odpowiada zakresowi częstotliwości 584-608 MHz

Końcówka B51 odpowiada zakresowi częstotliwości 514-542 MHz (tylko dla rynku amerykańskiego).

Końcówka B47 odpowiada zakresowi częstotliwości 470-490 MHz

(tylko dla rynku amerykańskiego).

Przykład: moduł odbiornika o zakresie częstotliwości 823-832 + 863-865 MHz ma numer produktu LDANNYRB8.

Plecak transportowy

Numer produktu LDANNY8BACKPACK

Moduł odbiornika

Numer produktu LDANNYR

Nadajnik ręczny

Numer produktu LDANNYMD

Nadajnik bodypack Numer produktu LDANNYBP

Uchwyt na mikrofon Numer produktu LDANNY8MICH

Zestaw nagłowny Numer produktu LDWS100MH1

DANE TECHNICZNE

Numer produktu LDANNY8
Ogólna charakterystyka
Typ produktu Głośnik PA zasilany bateryjnie
Typ Aktywny
Kolor Stage black Pure white (W) Urban grey (BG) Adventure green (GN)
Moc wyjściowa systemu (RMS) 80 W
Moc wyjściowa systemu (szczytowa) 160 W
Maks. średni SPL (impuls sinusoidalny) 110 dB
Maks. szczytowy SPL (impuls sinusoidalny)	117 dB
Pasmo przenoszenia (-10dB) 53 Hz - 20 kHz
Częstotliwość podziału 1800 Hz
Dyspersja (poziomo × pionowo) 120° × 60°
Szerokość 249 mm
Głębokość 282 mm
Wysokość	390 mm
Właściwości	TWS, 5-kanałowy mikser z ustawieniami systemowymi, trzypasmowym korektorem, efektami (pogłos i opóźnienie), trybem priorytetu/duckingu, portem USB-C do ładowania urządzeń mobilnych
Waga	9,04 kg
Głośnik nisko-średniotonowy
Rozmiar głośnikanisko-średniotonowego	8"
Wymiary głośnika niskotonowego (mm)	203 mm
Magnes głośnika niskotonowego	Ferrytowy
Marka głośnika niskotonowego	Wykonany na zamówienie
Cewka głośnika niskotonowego	1,5"

Numer produktu LDANNY8

Cewka głośnika niskotonowego (mm) 38 mm

Konstrukcja obudowy Bass Reflex

Materiał obudowy ABS

HF

Tuba Stafa kierunkowość

Wymiary głośnika wysokotonowego 1"

Wymiary głośnika wysokotonowego 25 mm (mm)

Magnes głośnika wysokotonowego Ferrytowy

Marka głośnika wysokotonowego Wykonany na zamówienie

Cewka głośnika wysokotonowego 1"

Cewka głośnika wysokotonowego 25 mm (mm)

Moduł wzmacniacza (zintegrowany)

Wzmacniacz: Klasa D
Obwody ochronne: Zwarcie, nadmierna temperatura
Temperatura otoczenia (podczas pracy)	0-40°C
Wilgotność względna 0-80%, bez kondensacji
Bezpiecznik T2AL 250 V
Elementy sterujące GŁOŚNOŚĆ GŁÓWNA / nawigacja menu, głośność WEJŚCIA 1, przełącznikWEJŚCIE 1 MIC/LINE, głośność WEJŚCIA 2, przełącznik WEJŚCIE 2 MIC/LINE,głośność WEJŚCIA 3+4, głośnośćBluetooth, EFEKT, ZASILANIE
Kontrolki:	Stan baterii, wielofunkcyjny wyświetlacz LCD
Power in	IEC
Napięcie robocze	100-240 V, 50/60 Hz
Pobór mocy	150 W
Wejścia	5
Fizyczne złącza wejściowe	2 × combo 6,3 mm / XLR, 2 × RCA, jack 3,5 mm
Wyjście Mix	1
Złącze wyjścia Mix	XLR męskie
Standard Bluetooth	5.0
Dekoder audio Bluetooth	SBC/AAC

Numer produktu LDANNY8
Bateria

Akumulatory 14,8 V/5000 mAh
Technologia akumulatorowa Li-ion
Wskaźnik baterii Czterosegmentowa dioda LED
Czas pracy baterii w trybie muzyka (wstępne ustawienie muzyka, pełna głośność)	3,5 godz.
Czas pracy baterii w trybie muzyka (ustawienie tryb Eco, średnia głośność)	11 godz.
Czas ładowania (80%, przy braku sygnału)	3 godz.
Czas ładowania (pełne naładowanie, przy braku sygnału)	5 godz.

Odbiornik bezprzewodowy

Typ produktu Akcesoria do systemu mikrofonów bezprzewodowych

Typ Odbiornik bezprzewodowy

Zakres częstotliwości nadawania 470-490 MHz (wersja US)512-542 MHz (wersja US)584-608 MHz655-679 MHz823-832 MHz + 863-865 MHz

Typ modulacji FM

Kanały 12

Pasmo przenoszenia 50 Hz-17 kHz

Elementy sterujące SYNC, poziom wyciszenia (Squelch), zasilanie/głośność, wartość w dół,wartość w górę

Kontrolki AF (LED), wyświetlacz LED, RF (LED)

Przyłącza BNC dla anteny odbiornika, wyjście audio

Dynamiczny mikrofon ręczny

Zakres częstotliwości nadawania 470-490 MHz (wersja US)
	512-542 MHz (wersja US)
	584-608 MHz
	655-679 MHz
	823-832 MHz + 863-865 MHz
Kanały 12
Typ mikrofonu	Dynamiczny
Kierunkowość	Kardioidalny

Pasmo przenoszenia 100 Hz-12 kHz

Stosunek sygnału do szumu 104 dB

Znamionowa moc wyjściowa HF 10 mW

Elementy sterujące Zasilanie wt/wyt

Kontrolki Niski stan zasilania/akumulatora (dioda LED)

Napięcie robocze 2× bateria AA

Czas pracy 8 h

Długość 250,4 mm

Średnica 32,5 mm (korpus)

Waga 0,25 kg

Pozostałe funkcje W zestawie baterie, synchronizacja częstotliwości IR

Bodypack

Zakres częstotliwości nadawania 470-490 MHz (wersja US)

512-542 MHz (wersja US)

584-608 MHz

655-679 MHz

823-832 MHz + 863-865 MHz

Kanaty 12

Wejścia Mini XLR (trzypinowe)

Pasmo przenoszenia 45 Hz–20 kHz

Stosunek sygnału do szumu 100 dB

Znamionowa moc wyjściowa HF 10 mW

Elementy sterujące Włączanie/czuwanie/wyłączanie zasilania, przełącznik wzmocnienia

Kontrolki Niski stan zasilania/akumulatora (dioda LED)

Napięcie robocze 2× bateria AA

Czas pracy 8 h

Szerokość 64 mm

Wysokość 100 mm (bez anteny)

Głębokość 21 mm (bez zaczepu do paska)

Waga 0,15 kg

Pozostałe funkcje Synchronizacja częstotliwości IR, przełączane wzmocnienie, tryb czuwania, w zestawie baterie

Zestaw nagłowny

Typ produktu Akcesoria do systemu mikrofonów bezprzewodowych

Typ Zestaw nagłowny

Numer produktu LDANNY8

Pasmo przenoszenia 100 Hz-12 kHz

Kierunkowość Kardioidalny

Nominalna impedancja 680 Ohm

Wymagania dotyczące zasilania 5 V fantomowego

Wejście mikrofonowe Mini XLR (trzypinowe, żeńskie)

Akcesoria (dołączone) Piankowa ostona wiatrowa

Waga 0,049 kg

DYSPOZYCJA

Pakowanie:

1. Opakowania mogą być wprowadzane do systemu recyklingu poprzez zwykłe kanały utylizacji.
2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.

Urządzenie:

1. Niniejsze urządzenie podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego i elektronicznego z późniejszymi zmianami. Dyrektywa WEEE Zużyty sprzęt elektryczny i elektroniczny. Stare urządzenia i baterie nie należą do odpadów domowych. Stare urządzenie lub baterie należy oddać do utylizacji za pośrednictwem autoryzowanego przedsiębiorstwa utylizacji odpadów lub zakładu utylizacji odpadów komunalnych. Należy przestrzegać przepisów obowiązujących w danym kraju!
2. Przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w danym kraju.
3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt lub od odpowiednich władz regionalnych.

Baterie i akumulatorki:

1. Baterie i akumulatorki nie należą do odpadów domowych. Baterie i akumulatorki należy utylizować za pośrednictwem autoryzowanego przedsiębiorstwa utylizacyjnego lub komunalnego zakładu utylizacji.
2. Należy przestrzegać wszystkich przepisów i regulacji dotyczących utylizacji obowiązujących w danym kraju.
3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt lub od odpowiednich władz regionalnych.
4. Urządzenia z bateriami lub akumulatorami, których użytkownik nie może usunąć, należy oddać w punkcie zbiórki urządzeń elektrycznych.

OŚWIADCZENIA PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności znajdują się na stronie: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W przypadku serwisu prosimy o kontakt z partnerem handlowym.

ZGODNOŚĆ CE

Adam Hall GmbH oświadcza niniejszym, że ten produkt jest zgodny z następującą dyrektywą (jeśli dotyczy): R&TTE (1999/5/EC) lub RED (2014/53/EU) od czerwca 2017 r. Dyrektywa niskonapięciowa (2014/35/UE) Dyrektywa EMV (2014/30/UE) RoHS (2011/65/EU) Pełna deklaracja zgodności znajduje się na stronie www.adamhall.com. Ponadto można ją również zamówić na stronie [e-mail].

DEKLARACJA ZGODNOŚCI CE

Deklaracje zgodności dla produktów objętych dyrektywami LVD, EMC i RoHS można zamówić na stronie [e-mail]. Deklaracje zgodności dla produktów podlegających dyrektywie RED, można uzyskać na stronie www.adamhall.com/compliance/.

Pomyłki i błędy, jak również zmiany techniczne lub inne są zastrzeżone!

ITALIANO

AVETE FATTO LA SCELTA GIUSTA!
