Rodzaj produktu	Aktywny głośnik wzmocniony
Marka	LD Systems
Model	Roadman 102
Wymiary (S x W x G)	280 x 180 x 220 mm
Waga	4,5 kg
Zasilanie	100-240 V AC, 50/60 Hz
Moc RMS	100 W
Pasmo przenoszenia	60 Hz - 20 kHz
Łączność	Bluetooth 5.0, wejście AUX 3,5 mm, wejście mikrofonowe (XLR/Jack combo), wyjście liniowe
Główne funkcje	Odtwarzanie Bluetooth, wbudowany mikrofon, ustawienia korektora, regulacja głośności
Konserwacja i czyszczenie	Odkurzać miękką, suchą ściereczką. Nie używać ściernych środków czyszczących.
Bezpieczeństwo	Nie wystawiać na wilgoć ani skrajne temperatury. Odłączyć przed czyszczeniem.
Części zamienne i naprawy	Części dostępne na zamówienie w dziale obsługi posprzedażowej LD Systems.
Akcesoria w zestawie	Przewód zasilający, przewód audio, instrukcja obsługi
Zalecane zastosowanie	Nagłośnienie mobilne, małe konferencje, muzyka w tle

Często zadawane pytania - Roadman 102 LD Systems

Jak podłączyć mój Roadman 102 przez Bluetooth?

Włącz głośnik, włącz Bluetooth na swoim urządzeniu (smartfon, tablet), wyszukaj "Roadman 102" na liście urządzeń i wybierz go. Połączenie jest nawiązane, gdy dioda Bluetooth zaświeci się na stałe na niebiesko.

Czy mogę podłączyć mikrofon do Roadman 102?

Tak, głośnik posiada combo wejście mikrofonowe XLR/Jack. Podłącz mikrofon, dostosuj głośność mikrofonu za pomocą dedykowanego przycisku i ciesz się wzmocnionym dźwiękiem.

Jaka jest moc Roadman 102?

Roadman 102 dostarcza moc RMS 100 watów, idealną do użytku wewnątrz pomieszczeń lub na małym zewnątrz.

Jak wyczyścić mój głośnik LD Systems Roadman 102?

Użyj miękkiej, suchej ściereczki do odkurzania grilla i obudowy. Nigdy nie używaj chemikaliów ani wilgotnej ściereczki. Odłącz urządzenie przed czyszczeniem.

Co zrobić, jeśli dźwięk jest zniekształcony lub przesterowany?

Sprawdź ogólny poziom głośności i głośność źródła. W razie potrzeby zmniejsz wzmocnienie. Upewnij się, że kabel audio jest prawidłowo podłączony i nieuszkodzony. Odsuń mikrofon od głośników, aby uniknąć sprzężenia.

Czy Roadman 102 może działać na baterii?

Nie, Roadman 102 to aktywny głośnik, który musi być podłączony do sieci za pomocą dołączonego przewodu zasilającego. Nie posiada wbudowanej baterii.

Jakie są dostępne typy wejść?

Głośnik posiada wejście AUX 3,5 mm dla źródeł audio, combo wejście mikrofonowe XLR/Jack oraz bezprzewodowe połączenie Bluetooth.

Jak ustawić korektor w Roadman 102?

Roadman 102 posiada oddzielne potencjometry dla sopranów i basów. Obróć odpowiednie pokrętła, aby dostosować dźwięk do swoich preferencji.

Czy mogę używać Roadman 102 na zewnątrz?

Tak, nadaje się do użytku na zewnątrz pod warunkiem ochrony przed deszczem i bezpośrednią wilgocią. Jego kompaktowy format ułatwia transport.

Gdzie znaleźć pełną instrukcję obsługi?

Instrukcja obsługi jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com lub na oficjalnej stronie LD Systems.

INSTRUKCJA OBSŁUGI Roadman 102 LD Systems

Dziękujemy za wybór LD Systems!

Zaprojektowaliśmy ten produkt tak, aby działat sprawnie przez wiele lat. LD-Systems gwarantuje wysoką jakość produktów swoją marką i wieloma latami doświadczenia jako producent.

Prosimy abyś zapoznał się dokładnie z niniejszą instrukcją, ponieważ chcemy abyś szybko mógł cieszyć się w pełni swoim nowym produktem LD Systems.

Więcej informacji na temat LD Systems znajdziesz na naszej stronie internetowej: WWW.LD-SYSTEMS.COM

LD ROADMAN 102

PRZENOŚNY GŁOŚNIK DO SYSTEMÓW NAGŁOŚNIENIOWYCH O MOCY 150 W

1. Przeczytaj uważnie dołączone informacje na temat bezpieczeństwa i następujące po nich wskazówki.
2. Zachowaj pełną dokumentację produktu.
3. Używaj urządzenia zgodnie z jego przeznaczeniem.
4. Przestrzegaj przepisów dotyczących zarządzania odpadami. Posegreguj elementy opakowania na części z tworzywa sztucznego i tektury przed ich przekazaniem do utylizacji.
5. Przekaż urządzenie wykwalifikowanym pracownikom serwisu, jeżeli zostało uszkodzone, narażone na kontakt z deszczem lub płynami, lub gdy nie działa prawidłowo.
6. Nie przechowuj urządzenia w pobliżu źródeł ciepła takich jak piece, kaloryfery i inne urządzenia (w tym wzmacniacze). Zawsze dbaj o zachowanie odległości między urządzeniem, a wzmacniaczami, ścianami, skrzyniami itd. aby zapobiec przegrzaniu.
7. Po podłączeniu upewnij się, że wszystkie połączenia są wykonane prawidłowo, aby uniknąć jakiegokolwiek rodzaju wypadku lub szkody.
   Nigdy nie używaj wadliwego okablowania.
8. Używaj wyłącznie zatwierdzonych i stabilnych statywów, zaczepów, półek, stołów itp. przy instalacji. Po montażu sprawdź stabilność konstrukcji.
9. Występowanie zakłóceń w systemach bezprzewodowych
   Równoczesne używanie kilku mikrofonów bezprzewodowych (jeżeli są niezbyt oddalone od siebie) może prowadzić do pojawienia się zakłóceń w sygnale mikrofonowym, które mogą być słyszalne w zestawie PA.

UWAGA:

Aby zmniejszyć zagrożenie porażeniem elektrycznym, nie zdejmuj pokrywy (lub tylnej części obudowy). Brak elementów serwisowalnych przez użytkownika wewnątrz. Przekaż obsługę serwisową wykwalifikowanym fachowcom.

Symbol błyskawicy wewnątrz trójkąta równobocznego ostrzega użytkownika o nieizolowanych częściach pod niebezpiecznym napięciem wewnątrz obudowy produktu, które w znaczący sposób zwiększają zagrożenie dla zdrowia i życia osób.

Znak wykrzyknika wewnątrz trójkąta równobocznego zwraca uwagę użytkownika na ważne wskazówki odnośnie obsługi lub konserwacji (serwisu) umieszczone w instrukcjach i opisach dostarczonych wraz z produktem.

OSTRZEŻENIE! WYSOKI POZIOM GŁOŚNOŚCI!

Opisywany system transmisyjny jest przeznaczony do zastosowań profesjonalnych. Dlatego też komercyjne użytkowanie tego sprzętu podlega zasadom i przepisom bezpieczeństwa właściwym dla danego sektora działalności, w tym regulacjom określonym przez towarzystwa ubezpieczeniowe. Firma Adam Hall, jako wytwórca, jest zobowiązany do formalnego poinformowania o istnieniu potencjalnych zagrożeń zdrowia.

System może być źródłem fali dźwiękowej o ciśnieniu akustycznym rzędu 80 dB. Zgodnie z obowiązującymi przepisami, ucho ludzkie może być narażone w czasie dnia roboczego na działanie dźwięków o poziomie 85 dB. Poziom ten, na podstawie ekspertyz technicznych specjalistów od medycyny pracy, został przyjęty jako podstawa klasyfikacji hałasu. Wyższy poziom dźwięku lub dłuższy czas narażenia mogą spowodować uszkodzenie słuchu. Przy wyższych poziomach ciśnienia akustycznego czas narażenia powinien być skrócony, aby zapobiec uszkodzeniu słuchu. Poniżej opisano kilka objawów mogących wskazywać na to, że byłeś zbyt długo narażony na działanie dźwięków o zbyt wysokim poziomie ciśnienia akustycznego:

– Słyszysz dzwonienie lub gwizd w uszach,
– Odnosisz wrażenie, że nie słyszysz wysokich tonów.

PANEL TYLNY:

Urządzenie Roadman 102 jest wyposażone w moduł odbiornika bezprzewodowego. Istnieje możliwość zamontowania drugiego modułu odbiornika, co umożliwia równoczesne korzystanie z drugiego mikrofonu bezprzewodowego.

2 CYFROWY ODTWARZACZ CD ZE SZCZELINĄ NA PŁYTE, WEJŚCIEM ZEWNĘTRZNEJ PAMIĘCI USB I GNIAZDEM KARTY SD. Odtwarzacz CD z funkcją antywstrząsową. Obsługiwane pliki (odtwarzacz CD, odtwarzacz USB, czytnik karty SD): Audio CD, MP3, WMA.

3 MAGNETOFON (OPCJONALNY)

Magnetofon kasetowy z funkcją zmiany kierunku ruchu taśmy

4 PANEL STEROWANIA

Regulacja głośności: sygnał summaryczny (Master), mikrofon przewodowy (Wired Mic) 1 i 2, wejście liniowe (Line-In), magnetofon KOREKCJA: tony niskie i wysokie Złącze Audio: wejście i wyjście XLR (typu Master lub Slave), wejście i wyjście RCA Wyjście głośnikowe: przełączane i nieprzełączane Wskaźnik LED: niski stan akumulatora (czerwony), ładowanie akumulatora (zielony migający), akumulator całkowicie naładowany (zielony).

5 WÓZEK

6 UCHWYT DO PRZENOSZENIA

7 GWINT ANTENY DO ŁĄCZNOŚCI BEZPRZEWODOWEJ

8 KÓŁKA

SYSTEM — ELEMENTY:

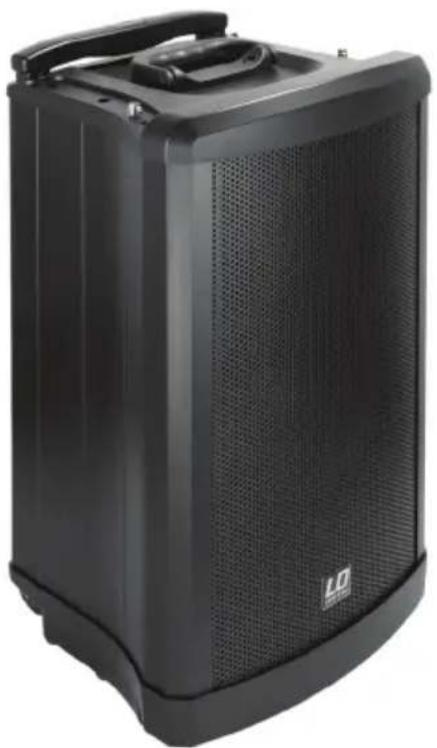

Roadman

Kabel zasilania sieciowego

Pilot

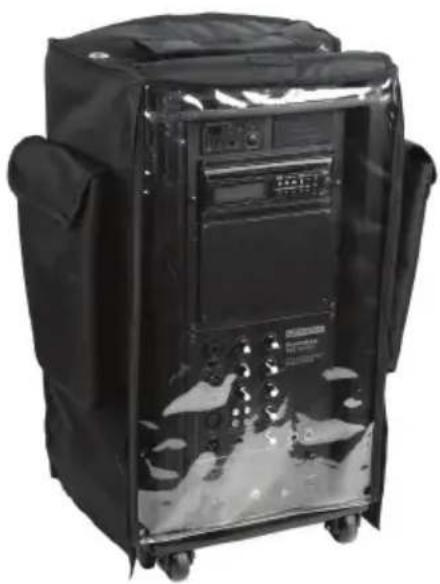

Torba do przenoszenia (LDRM102BAG)

Mikrofon nagłowny (WS100MH3)

Dodatkowy odbiornik (LDRM102R)

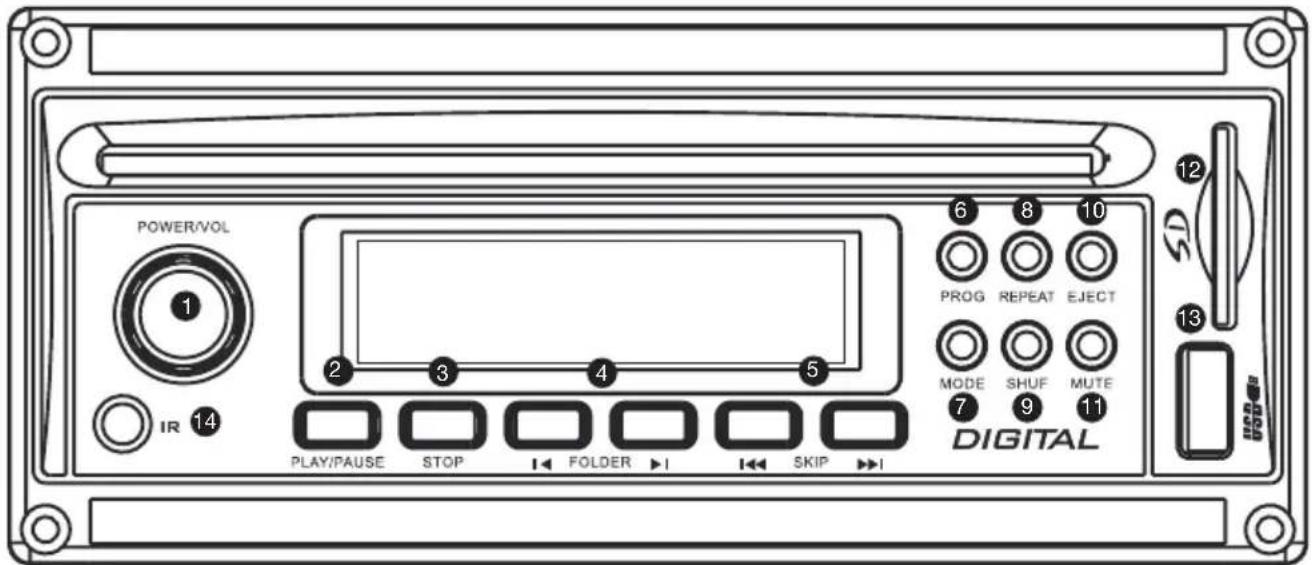

ODTWARZACZ CD:

1 POWER/VOL

Włączanie/wyłączanie, regulacja głośności

2 ODTWARZANIE/PAUZA

3 STOP

Zatrzymanie odtwarzania, powrót do menu głównego

4 FOLDER

Funkcja dostępna w trybie USB, płyty CD MP3 i karty SD

W trybie zatrzymania odtwarzania: przyciski FOLDER (lewy/prawy) umożliwiają przejście do poprzedniego/następnego folderu.

W trybie odtwarzania: przyciski FOLDER (lewy/ prawy) umożliwiają przejście do pierwszego pliku w poprzednim/następnym folderze.

5 PRZYCISKI SKIP (LEWY/PRAWY)

W trybie odtwarzania i zatrzymanie przyciski SKIP (lewy/prawy) umożliwiają przejście do poprzedniego/następnego utworu.

Naciśnięcie i przytrzymanie przycisku SKIP w trybie odtwarzania umożliwia szybkie przewijanie utworu w przód (prawy przycisk SKIP) lub wstecz (prawy przycisk SKIP).

6 PROG

Funkcja niedostępna

7 MODE

Przycisk umożliwia przełączanie trybów SD, USB i CD

8 REPEAT

Jedno naciśnięcie przycisku umożliwia powtórzenie odtwarzania bieżącego utworu.

Dwukrotne naciśnięcie przycisku umożliwia powtórzenie odtwarzania wszystkich utworów.

9 SHUF

Odtwarzanie utworów w kolejności losowej

10 EJECT

Przycisk umożliwia wiejęcie płyty

11 MUTE

Wyciszenie głośności odtwarzacza SD, USB lub CD.

12 GNIAZDO KARTY SD

13 USB 2.0

Gniazdo wejściowe pamięci zewnętrznej

14 IR

Moduł odbiornika sygnału pilota

Ponieważ wszystkie nasze produkty są nieustannie sprawdzane i ulepszane, istnieje możliwość zmiany specyfikacji bez uprzedzenia.

PILOT ODTWARZACZA CD:

Urządzenie Roadman 102 jest wyposażone w dwa moduły odbiornika sygnału podczerwieni z pilota. Jeden jest umieszczony na przedniej, a drugi na tylnej płycie urządzenia. Umożliwia to korzystanie z pilota zarówno przed, jak i za głośnikiem.

1 PRZYCISK ZASILANIA: przełącznik zasilania
② PRZYCISK MODE: przełącznik trybu
3 ▶II: przycisk pauzy/odtwarzania
4 : wielokrotne naciskanie tego przycisku na krótko umożliwia wyciszanie i przywracanie głośności dźwięku
⑤ BND/SYS Funkcja niedostępna
6 : ←/ →/ ↑ / ↓ Funkcja niedostępna
7 PRZYCISK TITLE: Funkcja niedostępna
8 PRZYCISK SUB-T: Funkcja niedostępna

9 PRZYCISK ENTER: Funkcja niedostępna
10 PRZYCISK SETUP: Funkcja niedostępna
11 ■/> Przycisk zatrzymania odtwarzania
12 PRZYCISK ANGLE: Funkcja niedostępna
13 PRZYCISK SLOW: Funkcja niedostępna
14 PRZYCISK AMS/RPT: Jedno naciśnięcie przycisku umożliwia powtórzenie odtwarzania bieżącego utworu. Dwukrotne naciśnięcie przycisku umożliwia powtórzenie odtwarzania wszystkich utworów.

PILOT ODTWARZACZA CD:

15 PRZYCISK ST/PROG:

Funkcja niedostępna

16 PRZYCISK ZOOM:

Funkcja niedostępna

17 PRZYCISK VOL+/VOL-:

Umożliwia zwiększanie lub zmniejszanie głośności.

18 PRZYCISK LOC / RDM

Przycisk LOC / RDM umożliwia odtwarzanie utworów w kolejności losowej.

19 PRZYCISK SEL:

Przycisk umożliwia przełączanie trybów SD, USB i CD

20 / :

W trybie odtwarzania i zatrzymanie przyciski SKIP (lewy/prawy) umożliwiają przejście do poprzedniego/następnego utworu.

Naciśnięcie i przytrzymanie przycisku SKIP w trybie odtwarzania umożliwia szybkie przewijanie utworu w przód (prawy przycisk SKIP) lub wstecz (prawy przycisk SKIP).

21 PRZYCISK PBC:

Funkcja niedostępna

22 PRZYCISK OSD:

Funkcja dostępna w trybie Audio CD.

Bez naciskania: na wyświetlaczu widoczny jest czas odtwarzania utworu

Naciśnięcie jeden raz:

Na wyświetlaczu widoczny jest pozostały czas odtwarzania bieżącego utworu

Naciśnięcie dwukrotnie:

Na wyświetlaczu widoczny jest czas odtwarzania płyty CD

Naciśnięcie trzykrotnie:

Na wyświetlaczu widoczny jest pozostały czas odtwarzania płyty CD

23 AUDIO (FUNKCJA RÓWNOWAĘENIA KANAŁÓW

STEREOFONICZNYCH): Funkcja niedostępna

24 PRZYCISK 1-10+:

Funkcja niedostępna

25 PRZYCISK GOTO:

Funkcja niedostępna

MAGNETOFON KASETOWY:

① OTWIERANIE KIESZENI NA KASETE.
② LICZNIK
3 SPEED ADJ

Pokrętło umożliwia regulację prędkości odtwarzania magnetofonu.

4 CONTINUOUS LOOP

Urządzenie będzie odtwarzać dźwięk w sposób ciągły (z powtarzaniem strony A i B), aż do naciśnięcia przycisku Stop.

⑤ PĘTLA POJEDYNCZA

Urządzenie odtworzy stronę A i B, po czym samoczynnie się zatrzyma.

Urządzenie odtworzy tylko jedną stronę kasety, po czym samoczynnie się zatrzyma.

7 MODE

Umożliwia przełączanie trybów odtwarzania pomiędzy pętłą ciągłą, pętłą pojedynczą a odtwarzaniem jednej strony.

8 STOP
9 FAST FORWARD

Magnetofon jest wyposażony w funkcję automatycznego wyszukiwania. Naciśnięcie tego przycisku podczas odtwarzania powoduje przejście do następnego utworu na kasecie.

10 PLAY

Magnetofon jest wyposażony w funkcję automatycznej zmiany kierunku ruchu taśmy. Gdy skończy się jedna strona, kasety nie trzeba obracać. Przycisk odtwarzania PLAY dysponuje dwoma kierunkami reprezentującymi obie strony kasety.

11 FAST REVERSE

Magnetofon jest wyposażony w funkcję automatycznego wyszukiwania. Naciśnięcie tego przycisku podczas odtwarzania powoduje przejście do poprzedniego utworu na kasecie.

12 RECORD

Naciśnij przycisk RECORD, aby włączyć tryb zapisu dźwięku, a następnie przycisk PLAY, aby rozpocząć zapis dźwięku.

PANEL TYLNY:

① GNIAZDO ZASILANIA NAPIĘCIEM PRZEMIENNYM 200-250 V
② GNIAZDO ZASILANIA NAPIĘCIEM STAŁYM 24–32 V
③ BEZPIECZNIK 5 A
4 VOICE PRIORITY Włączenie funkcji Voice Priority podczas odtwar

zania muzyki powoduje automatyczne obniżanie głośności muzyki podczas mówienia do mikrofonu. Po zakończeniu mówienia poziom głośności muzyki ponownie wzrasta. Funkcja ta jest nazywana „Talk Over”.

5 WŁACZNIK ZASILANIA

Główny przełącznik zasilania (umożliwia włączenie lub wyłączenie całego układu)

USTAWIENIA I OBSŁUGA SYSTEMU:

⑥ WYJŚCIE PRZEŁĄCZANE (SWITCHED OUT)

Wyjście umożliwia dołączenie dodatkowego głośnika pasywnego. Podczas korzystania z tego wyjścia głośnik urządzenia Roadman 102 jest automatycznie wyciszany, a dźwięk jest emitowany wyłącznie przez głośnik pasywny. (min. 4 Ω)

7 WYJŚCIE NIEPRZEŁĄCZANE (UNSWITCHED OUT)

Wyjście umożliwia dołączenie dodatkowego głośnika pasywnego. Przy korzystaniu z tego wyjścia dźwięk jest emitowany zarówno przez urządzenie Roadman, jak i głośnik pasywny. (min. 8 Ω)

8 WYJŚCIE LINK

To wyjście pozwala podłączyć urządzenie Roadman do innego urządzenia Roadman.

9 PRZEŁĄCZNIK FUNKCJI LINK

MASTER / SLAVE: W przypadku łączenia ze sobą wielu (od 2 do 7) urządzeń Roadman, należy przestrzegać kolejności urządzeń Master i Slave. Pierwsze urządzenie Roadman w szeregu powinno być ustawione jako Master, zaś następne jako Slave. Urządzenie Roadman ustawione jako Master steruje pozostałymi urządzeniami Roadman (regulacja głośności, włączanie i wyłączanie itd.)

10 GŁOŚNOŚĆ

Sterowanie głośnikami urządzeń Slave

11 WYJŚCIE RCA

Wyjście sygnału liniowego do zapisu dźwięku lub innej funkcji

12 WEJŚCIE RCA

Umożliwia podłączenie dowolnego urządzenia będącego źródłem sygnału o poziomie liniowym

13 MASTER

Steruje całkowitą głośnością układu

14 TREBLE

Regulator barwy dźwięku (tonów wysokich)

15 BASS

Regulator barwy dźwięku (tonów niskich)

16 LINE

Regulator głośności sygnału z wejścia liniowego (12)

17 MIC 1

Regulator głośności sygnału z mikrofonu 1 (20)

18 MIC2

Regulator głośności sygnału z mikrofonu 2 (22)

19 TAPE

Regulator głośności sygnału z magnetofonu

20 MIC/LINE

Wejście mikrofonu lub sygnału liniowego 1. Możliwość użycia złącz typu jack lub XLR.

21 SPEECH/MUSIC

SPEECH: poziom sygnału z wejścia mikrofonowego Music: poziom sygnału z wejścia liniowego

22 MIC/LINE

Wejście mikrofonu lub sygnału liniowego 2. Możliwość użycia złącz typu jack lub XLR.

23 SPEECH/MUSIC

SPEECH = MIC: poziom sygnału z wejścia mikrofonowego

Music = LINE: poziom sygnału z wejścia liniowego

24 WEJŚCIE LINK

To wejście pozwala podłączyć urządzenie Roadman do innego urządzenia Roadman. Wejście Link urządzenia Roadman typu Slave należy podłączyć do wyjścia Link urządzenia Roadman typu Master.

25 CHARGING / LOW BATT

Wskaźnik LED: niski stan akumulatora (czerwony), ładowanie akumulatora (zielony migający), akumulator całkowicie naładowany (zielony).

26 WSKAŻNIK LED

Świecenie się wskaźnika na czerwono oznacza działanie układu. Świeci przy włączonym zasilaniu.

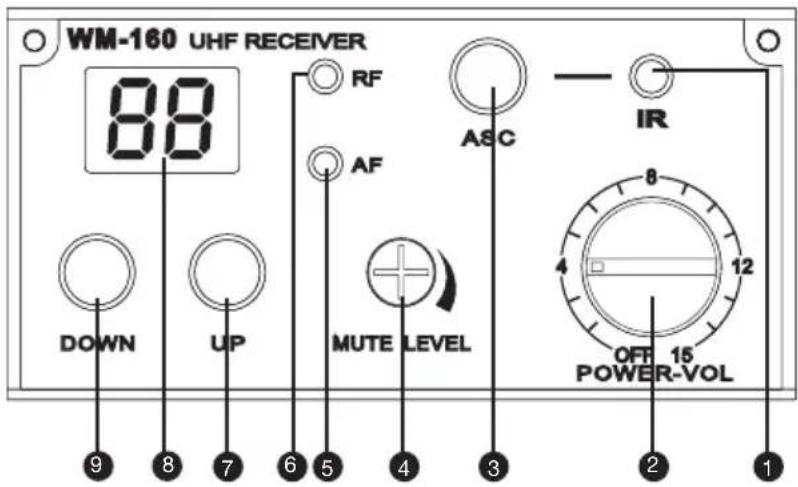

MODUŁ ODBIORNIKA BEZPRZEWODOWEGO:

1 OKIENKO PODCZERWIENI

Umożliwia wysyłanie sygnałów do nadajnika (mikrofonu ręcznego) w celu zsynchronizowania częstotliwości

② ZASILANIE

Przełącznik zasilania i regulator głośności

3 ASC

Po wybraniu częstotliwości nadawania w odbiorniku naciśnij przycisk ASC, aby zsynchronizować nadajnik. Przytrzymaj interfejs podczerwieni mikrofonu przed interfejsem podczerwieni odbiornika. (Synchronizacja z nadajnikiem Beltpack: aby włączyć synchronizację, naciśnij przycisk ASC w urządzeniu Beltpack i odbiorniku).

4 MUTE LEVEL

Regulacja ustawienia wyciszania odbiornika: Funkcja powoduje wytłumianie zakłóceń przy wyłączonym nadajniku lub wtedy, gdy odbiornik nie jest w stanie odbierać dostatecznie silnego sygnału z nadajnika.

Ustawienie wyciszania odbiornika jest nastawione fabrycznie, co zapewnia optymalne działanie układu. W normalnym przypadku nie są wymagane żadne dodatkowe regulacje.

Jeśli konieczne jest dokonanie ponownej regulacji, można ustawić poziom wyciszania w taki sposób,

aby przy wyłączonym nadajniku, odbiornik nie wykrywał zakłóceń. Umożliwia to wytłumienie zakłóceń, niemniej w niektórych okolicznościach może zmniejszyć zasięg systemu. W przypadku obniżenia poziomu wyciszania, zakłócenia mogą w większym stopniu wpływać na jakość łączności. W niektórych warunkach jednak umożliwia to zwiększenie zasięgu systemu.

5 AF

Wskaźnik sygnalizuje odbieranie sygnału audio przez moduł

6 RF

Wskaźnik sygnalizuje, czy moduł odbiera sygnał radiowy

7 PRZYCISK UP

Przełączanie na wyższy kanał

8 WYŚWIETLACZ CYFROWY

Cyfrowy wskaźnik kanału

9 PRZYCISK DOWN

Przełączanie na niższy kanał

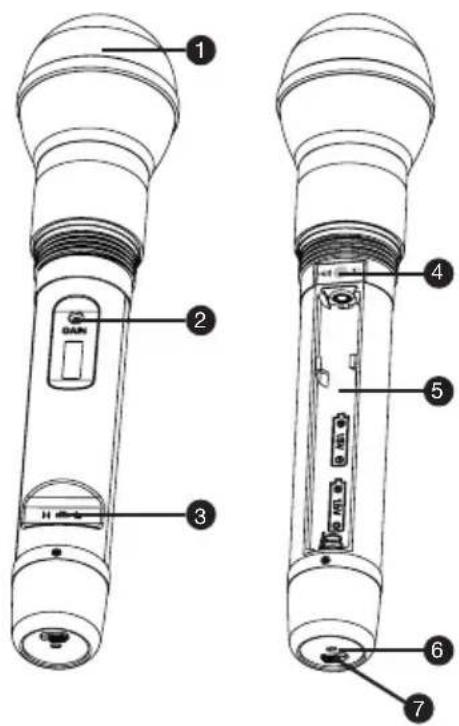

NADAJNIK RĘCZNY:

Regulator umożliwia dopasowanie czułości mikrofonu (w lewo zmniejszenie, w prawo zwiększenie). Ustawienia fabryczne powinny być w pełni zadowalające.

3 PRZEŁĄCZNIK MOCY SYGNAŁU RADIOWEGO

H oznacza wysoką, zaś L niską moc sygnału.

4 INTERFEJS PODCZERWIENI

Umożliwia odbiór sygnałów podczerwieni wysyłanych przez nadajnik w celu zsynchronizowania nadajnika z odbiornikiem.

5 KOMORA NA BATERIE

Włóż 2 baterie alkaliczne typu AA (LR6 1,5 V)

6 WSKAŻNIK POWER/ASC

Świeci na zielono: zasilanie załączone Miga na zielono: trwa nadawanie sygnału z użyciem podczerwieni Świeci na czerwono: niski poziom naładowania baterii

7 PRZEŁĄCZNIK ZASILANIA

WYMIANA BATERII

Baterie wystarczają na około 8 godzin użytkowania. Po zaświeceniu się wskaźnika niskiego poziomu naładowania, baterie należy niezwłocznie wymienić.

NADAJNIK BELT PACK:

Pure electrical component symbols without any text or labels

O gitara z przetwornikiem pasywnym

-10 dB gitara z przetwornikami aktywnymi

③ WSKAŹNIK LED ZASILANIA:

Zielony: praca

Czerwony: niski poziom naładowania baterii

Migoczący na czerwono: trwa nadawanie sygnału z użyciem podczerwieni

4 WEJŚCIE MIKROFONOWE MINI XLR

5 PRZYCISK WŁĄCZANIA/WYŁĄCZANIA ZASILANIA

⑥ PRZYCISK ASC (URUCHAMIANIA SYNCHRONI-ZACJI)

Naciśnięcie tego przycisku powoduje uruchomienie łączności przez podczerwień pomiędzy nadajnikiem a odbiornikiem

7 INTERFEJS PODCZERWIENI

Umożliwia odbiór sygnałów podczerwieni wysyłanych przez nadajnik w celu zsynchronizowania nadajnika z odbiornikiem.

NOSZENIE NADAJNIKA BELTPACK

Przyczep odbiornik do paska za pomocą uchwytu.

Dla uzyskania pewnego mocowania nasuń uchwyt na pasek tak głęboko, jak to możliwe.

Gitarzyści powinni „przeciągnąć” pasek gitary przez uchwyt odbiornika.

WYMIANA BATERII

Przewidywany czas działania urządzenia na dwóch bateriach alkalicznych wynosi około 8 godzin. Gdy wskaźnik stanu baterii miga na czerwono, należy natychmiast wymienić baterie, postępując w sposób pokazany z lewej strony. Włóż 2 baterie alkaliczne typu AA (LR6 1,5 V)

ZASADY POSTĘPOWANIA Z AKUMULA:

Przed użyciem urządzenia po raz pierwszy należy ładować akumulator przez 12 godzin.

Gdy stan naładowania akumulatora jest niski, dioda LED świeci się na czerwono, a podczas ładowania akumulatora miga na zielono.

Aby naładować akumulator, wystarczy podłączyć urządzenie kablem zasilającym do źródła prądu przemiennego.

Urządzenie jest wyposażone w dwa akumulatory 12 V/4,5 Ah. Można ich użyć i ładować ponownie około 500 razy, w zależności od sposobu użytkowania i dbałości.

Akumulatory powinno się ładować przez 8 godzin. Jeśli urządzenie pozostaje przez długi czas nieużywane, zapewnij ładowanie akumulatorów raz na 3 miesiące lub najpóźniej przed kolejnym użyciem urządzenia.

WYMIANA AKUMULATORÓW

1 Upewnij się, że urządzenie jest wyłączone i niepodłączone do napięcia zasilającego

2 Odkręć dolną płytę, aby uzyskać dostęp do schowka na akumulatory

3 Odłącz stare akumulatory i podłącz nowe Pamiętaj, by zachować kolejność biegunów +/- (czerwony + / czarny -).

4 Włóż nowe akumulatory do schowka i przykręć z powrotem dolną płytę.

5 Ładuj nowe akumulatory przez co najmniej 12 godzin.

Ta Ograniczona Gwarancja dotyczy produktów marek Adam Hall, LD Systems, Defender, Palmer oraz Eminence.

Niniejsza gwarancja nie wpływa na prawa gwarancyjne wynikające z przepisów lokalnych. Jest to dodatkowa, niezależna gwarancja ze strony firmy Adam Hall.

Adam Hall gwarantuje, że zakupiony produkt Adam Hall zakupiony od firmy Adam Hall lub autoryzowanego przedstawiciela Adam Hall, pozostanie wolny od wad w materiałach i wykonaniu, przy normalnym użytkowaniu przez okres 2 lub 3 lat od daty zakupu.

Okres gwarancyjny rozpoczyna się z dniem zakupu. Aby móc skorzystać z serwisu gwarancyjnego, kupujący zobowiązany jest do przedstawienia dowodu zakupu opatrzonego datą. Dokumenty takie jak paragon, faktura lub list przewozowy mogą być dowodem daty zakupu. Jeśli produkt wymienionych powyżej marek wymaga naprawy w czasie trwania okresu gwarancyjnego, nabywcy przysługują gwarancyjne usługi serwisowe zgodne z warunkami przedstawionymi w tym dokumencie.

Niniejsza gwarancja obejmuje wyłącznie oryginalnego nabywcę produktu marki Adam Hall i nie można jej przenieść na inną osobę, która przejmie własność produktu od oryginalnego nabywcy. Podczas okresu gwarancyjnego, Adam Hall zobowiązuje się do naprawy lub wymiany wadliwych komponentów produktu. Wszystkie części i elementy wymontowane z urządzenia podczas działań serwisowych stają się własnością Adam Hall.

W mało prawdopodobnym przypadku powtarzania się wady produktu Adam Hall, Adam Hall może zdecydować o dostarczeniu urządzenia zamiennego wybranego przez Adam Hall, które charakteryzuje się co najmniej takimi samymi parametrami jak reklamowany produkt.

Adam Hall nie gwarantuje, że eksploatacja produktu będzie przebiegać bezbłędnie lub nieprzerwanie.

Adam Hall nie ponosi odpowiedzialności za uszkodzenia wynikające z niezastosowania się użytkownika do instrukcji dołączonej do produktu Adam Hall.

Ta Ograniczona Gwarancja nie dotyczy,

• części podlegających normalnemu zużyciu (np. akumulator)
• produktów, których numer seryjny został usunięty, uszkodzony lub pozbawiony czytelnościw wyniku wypadku
• przypadków nieprawidłowego użycia, celowego uszkodzenia lub powodów zewnętrznych
• przekroczenia dopuszczalnych parametrów pracy określonych w dokumentacji dostarczonej z produktem
• użycia części zamiennych nie pochodzących od Adam Hall
• przez modyfikację lub serwis nieprzeprowadzony przez Adam Hall

Te warunki określają kompletną i wyłączną umowę gwarancyjną między Nabywcą i firmą Adam Hall odnośnie zakupionego produktu markowego Adam Hall.

OGRANICZENIE ODPOWIEDZIALNOŚCI

Jeśli Twój produkt Adam Hall nie działa prawidłowo, wskazanym i wyłącznym rozwiązaniem jest naprawa lub wymiana. Maksymalna odpowiedzialność firmy Adam Hall w związku z niniejszą gwarancją ogranicza się maksymalnie do kwoty równej cenie zakupu produktu lub kosztom naprawy lub wymiany komponentów sprzętowych, które uległy uszkodzeniu lub nie działają prawidłowo podczas normalnego użytkowania.

Adam Hall nie odpowiada za jakiekolwiek szkody spowodowane przez produkt lub awarię produktu, włącznie z utratą zysków lub oszczędności, szczególnych, przypadkowych lub powiązanych szkód. Adam Hall nie ponosi odpowiedzialności za zobowiązania użytkownika wobec stron trzecich lub zobowiązania stron trzecich wobec użytkownika.

Ograniczenie odpowiedzialności ma zastosowanie w przypadku, gdy występują roszczenia odszkodowawcze lub składane są reklamacje na podstawie niniejszej gwarancji lub jako roszczenie z tytułu czynu niedozwolonego (włączając w to zaniedbanie oraz ścisłą odpowiedzialność za produkt), roszczenie z umowy lub jakiekolwiek inne roszczenie. Żadna osoba nie może uchylić lub zmienić tych ograniczeń odpowiedzialności. Niniejsze ograniczenie odpowiedzialności pozostaje w mocy nawet jeśli nabywca poinformował firmę Adam Hall lub jej autoryzowanego przedstawiciela o możliwości wystąpienia takich szkód. Te ograniczenia odpowiedzialności nie dotyczą roszczeń wynikających z wystąpienia obrażeń u osób.

Niniejsza Gwarancja daje Ci pewne specyficzne prawa. Mogą przysługiwać Ci również inne prawa, które różnią się między sobą zależnie od państwa nadania. Radzimy zapoznanie się z prawem właściwym krajowi zamieszkania, w celu uzyskania kompletnej wiedzy na temat przysługujących praw.

ŻĄDANIE OBSŁUGI GWARANCYJNEJ

Aby uzyskać obsługę gwarancyjną swojego produktu, skontaktuj się z firmą Adam Hall lub jej autoryzowanym przedstawicielem od którego kupiłeś produkt.

DEKLARACJA ZGODNOŚCI

Ten produkt spełnia podstawowe wymagania oraz pozostałe standardy dyrektyw UE 199/5/EU, 89/336/EU.

PRAWIDŁOWE SKŁADOWANIE TEGO PRODUKTU (ODPADY ELEKTRONICZNEI)

(Informacje mają zastosowanie w krajach członkowskich UE i innych krajach europejskich, w których obowiązuje segregacja odpadów)

Ten znak na produkcie lub dołączonej dokumentacji oznacza, że nie należy go wyrzucać wraz z domowymi odpadkami po wycofaniu z użycia. Aby zapobiec możliwym szkodom dla środowiska i ludzkiego zdrowia spowodowanym niekontrolowanym składowaniem odpadów, prosimy o oddzielenie tego produktu od innych odpadów i odpowiedzialne poddanie go recyklingowi w celu promowania ciągłego odzyskiwania zasobów materiałowych.

Użytkownicy domowi powinni skontaktować się ze sprzedawcą lub lokalnym urzędem, aby uzyskać informacje na temat przyjaznej środowisku zbiórki odpadów elektronicznych.

Użytkownicy biznesowi powinni skontaktować się ze swoim dostawcą i sprawdzić warunki kontraktu nabycia. Tego produktu nie należy mieszać z innymi odpadami komercyjnymi przy składowaniu.

DEKLARACJA-WEEE

Twój produkt LD Systems został zaprojektowany i wykonany z wysokiej jakości materiałów i komponentów, które można poddać recyklingowi i/lub użyć ponownie. Ten symbol oznacza, że sprzęt elektryczny i elektroniczny należy składować osobno od normalnych odpadów po zakończeniu użytkowania.

Prosimy, przekaż ten produkt do lokalnego punktu zbiórki lub centrum recyklingowego przeznaczonego dla tego typu sprzętu. W ten sposób przyczynisz się do ochrony środowiska, w którym żywemy.

BATERIE I AKUMULATORY

Dołączone baterie lub akumulatory można poddać recyklingowi. Prosimy, składuj je jako specjalne odpady lub zwrócić do punktu nabycia. W celu ochrony środowiska wyrzucaj wyłącznie zużyte baterie.

Adam Hall GmbH, wszystkie prawa zastrzeżone. Dane techniczne i funkcjonalne produktu mogą podlegać modyfikacjom. Kopiowanie, tłumaczenie i pozostałe formy reprodukcji fragmentów lub całości tej instrukcji obsługi są zabronione.

UWAGE:
