INSTRUKCJA OBSŁUGI FX-E2RM51 Fuxtec

1. Wprowadzenie i bezpieczeństwo.... 173
2. Użycie i obsługa elektronarzędzia 175
3. Używanie i obsługa narzędzia bezprzewodowego.... 175
4. Instrukcje bezpieczeństwa dotyczące kosiarek.... 176
5. Instrukcje bezpieczeństwa ładowarki.... 178
6. Instrukcje bezpieczeństwa dotyczące akumulatorów litowo-jonowych.... 178
7. Prezentacja.... 180
8. Positionierung des Holms.... 181
9. Montage Grasfangkorb 182
10. Montage Seitenauswurfschacht.... 184

Manual\_FX-E2RM51\_Int24\_rev04

1. Montaż zestawu do mulczowania.... 185
2. Montaż akumulatorów.... 186
3. Wskazówki dotyczące pielęgnacji trawnika 188
4. Uruchamianie i zatrzymywanie kosiarki.... 188
5. Regulacja wysokości cięcia 189
6. Zalety napędu na tylne koła 189
7. Wskaźnik poziomu napełnienia kosza na trawę.... 191
8. Sprzedaż 191
9. Dane techniczne 192
10. Deklaracja zgodności UE / Deklaracja Konformizm.... 193

DEUTSCHE VERSION

160. Wprowadzenie i bezpieczeństwo

Nigdy nie pozwalaj dzieciom ani osobom niezaznajomionym z tą instrukcją na korzystanie z narzędzia ogrodowego. Dzieci należy nadzorować, aby mieć pewność, że nie bawią się urządzeniem.

Przeznaczenie

Urządzenie to przeznaczone jest wyłącznie do koszenia trawników na terenach prywatnych.

Urządzenie jest zgodne z zaleceniami zawartymi w niniejszej instrukcji obsługi

korzystania z dostarczonych opisów i instrukcji bezpieczeństwa. Wszelkie inne zastosowania nie są zamierzone. Niewłaściwe użycie spowoduje utratę gwarancji, a producent zrzeknie się wszelkiej odpowiedzialności. Użytkownik ponosi odpowiedzialność za wszelkie szkody wyrządzone osobom trzecim i ich mieniu. Urządzenie użytkować wyłącznie w stanie technicznym określonym i dostarczonym przez producenta. Nieautoryzowane zmiany w urządzeniu wyłączają odpowiedzialność producenta za powstałe z tego powodu szkody.

Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE!

Przeczytaj wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa. Niezastosowanie się do ostrzeżeń i instrukcji dotyczących bezpieczeństwa może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Zachowaj wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa do wykorzystania w przyszłości.

Termin elektronarzędzie stosowany w instrukcjach bezpieczeństwa odnosi się do elektronarzędzi zasilanych z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorowo (bez przewodu zasilającego).

Bezpieczeństwo pracy

- Utrzymuj miejsce pracy w czystości i dobrze oświetlone. Bałagan lub nieoświetlone miejsca pracy mogą prowadzić do wypadków.

- Nie pracuj elektronarzędziem w środowisku wybuchowym zawierającym łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów.

- Trzymaj dzieci i inne osoby z daleka podczas używania elektronarzędzia. Jeśli coś się rozproszy, możesz stracić kontrolę nad urządzeniem.

Bezpieczeństwo elektryczne

• Wtyczka przyłączeniowa elektronarzędzia musi pasować do gniazdka. Wtyczki nie wolno w żaden sposób modyfikować. Nie używaj przejściówek z uziemionymi elektronarzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają to
  Ryzyko porażenia prądem.

- Unikaj fizycznego kontaktu z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. Gdy ciało jest uziemione, istnieje zwiększone ryzyko porażenia prądem.

- Trzymaj elektronarzędzia z dala od deszczu i wilgoci. Dostanie się wody do elektronarzędzia zwiększa ryzyko porażenia prądem.

- Nie używaj kabla do innych celów, do przenoszenia elektronarzędzia, wieszania go lub wyjmowania wtyczki z gniazdka. Trzymaj kabel z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem.

- Podczas pracy elektronarzędziem na zewnątrz należy używać wyłącznie przedłużaczy przeznaczonych do użytku na zewnątrz. Zastosowanie jednego do użytku na zewnątrz Stosowanie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem.

- Podczas pracy elektronarzędziem na zewnątrz należy używać wyłącznie przedłużaczy przeznaczonych do użytku na zewnątrz. Zastosowanie jednego do użytku na zewnątrz Stosowanie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo ludzi

- Bądź uważny, zwracaj uwagę na to, co robisz i rozsądnie podchodź do pracy elektronarzędziem. Nie używaj elektronarzędzia, jeśli jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi elektronarzędzia może skutkować poważnymi obrażeniami.

- Zawsze nosić sprzęt ochrony osobistej i okulary ochronne. Noszenie środków ochrony osobistej, takich jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub ochronniki słuchu, w zależności od sytuacji

w zależności od rodzaju i zastosowania elektronarzędzia, zmniejsza ryzyko obrażeń.

- Unikaj niezamierzonego uruchomienia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub akumulatora, podniesieniem go lub przenoszeniem należy upewnić się, że elektronarzędzie jest wyłączone. Jeśli przytrzymasz palec podczas przenoszenia elektronarzędzia na włączniku lub podłączaniu urządzenia do prądu, gdy jest ono włączone, może to prowadzić do wypadku.

- Przed włączeniem elektronarzędzia należy usunąć wszelkie narzędzia regulacyjne lub klucze. Narzędzie lub klucz umieszczone w obracającej się części urządzenia może spowodować jego uszkodzenie

prowadzić do kontuzji.

- Unikaj nieprawidłowej postawy. Zadbaj o bezpieczeństwo

Przez cały czas stój i utrzymuj równowagę. Pozwala to na lepszą kontrolę elektronarzędzia w nieoczekiwanych sytuacjach.

- Nosić odpowiednią odzież. Nie noś luźnej odzieży ani biżuterii. Trzymaj włosy, odzież i rękawiczki z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

161. Użycie i obsługa elektronarzędzia

- Nie przeciążaj urządzenia. Do swojej pracy używaj wyznaczonego elektronarzędzia. Dzięki odpowiedniemu elektronarzędziu możesz pracować lepiej i bezpieczniej w określonym zakresie wydajności.

- Nie używaj elektronarzędzia, którego wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można już włączyć ani wyłączyć, jest niebezpieczne i należy je naprawić.

- Odłącz urządzenie i/lub wyjmij baterię przed dokonaniem regulacji urządzenia, wymianą akcesoriów lub odłożeniem urządzenia. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu elektronarzędzia.

- Nieużywane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie pozwalaj na użytkowanie urządzenia osobom, które nie są zaznajomione z nim lub niniejszą instrukcją nie przeczytałem. Elektronarzędzia są niebezpieczne, jeśli są używane przez niedoświadczone osoby.

- Ostrożnie konserwuj elektronarzędzia. Sprawdź, czy części ruchome działają prawidłowo i nie zacinają się, czy części nie są popękane lub uszkodzone w sposób uniemożliwiający działanie elektronarzędzie jest uszkodzone. Przed użyciem urządzenia należy naprawić uszkodzone części. Wiele wypadków jest powodowanych przez źle konserwowane elektronarzędzia.

- Utrzymuj narzędzia tnące ostre i czyste. Starannie konserwowane narzędzia tnące Dzięki ostrym krawędziom tnącym rzadziej się zacinają i są lżejsze prowadzić.

- Używaj elektronarzędzi, akcesoriów, narzędzi aplikacyjnych itp. zgodnie z niniejszą instrukcją. Należy wziąć pod uwagę warunki pracy i rodzaj wykonywanej czynności. Używanie elektronarzędzi do zastosowań innych niż te, do których są przeznaczone, może spowodować prowadzić do niebezpiecznych sytuacji.

162. Używanie i obsługa narzędzia bezprzewodowego

- Ładuj akumulatory wyłącznie ładowarkami zalecanymi przez producenta. Ładowarka przeznaczona do określonego typu akumulatora stwarza ryzyko pożaru, jeśli jest używana z innymi akumulatorami.

- W elektronarzędziach należy używać wyłącznie akumulatorów przeznaczonych do tego celu. Używanie innych akumulatorów może spowodować obrażenia ciała i ryzyko pożaru.

- Trzymaj nieużywaną baterię z dala od spinaczy biurowych, monet, kluczy, gwoździ, śrub i innych małych metalowych przedmiotów, które mogłyby spowodować zwarcie styków. Zwarcie pomiędzy stykami akumulatora może spowodować oparzenia lub spowodować pożar.

- W przypadku nieprawidłowego użytkowania może nastąpić wyciek płynu z akumulatora. Unikaj z nim kontaktu. W razie przypadkowego kontaktu spłukać wodą. Jeśli płyn dostanie się do oczu, należy zwrócić się o dodatkową pomoc lekarską. Wyciekający płyn z baterii może powodować podrażnienie skóry lub spowodować oparzenia.

163. Instrukcje bezpieczeństwa dotyczące kosiarek

- Dla własnego bezpieczeństwa i bezpieczeństwa innych osób, przed użyciem urządzenia przeczytaj niniejszą instrukcję obsługi i zawarte w niej wskazówki dotyczące bezpieczeństwa. Proszę zachować instrukcję obsługi i zachowaj instrukcje bezpieczeństwa do późniejszego wykorzystania kaźde zastosowanie pod ręką.

- Przekazać instrukcję obsługi wraz z urządzeniem w przypadku zmiany właściciela.

- Osoby obsługujące urządzenie nie mogą znajdować się pod wpływem środków odurzających (np. alkoholu, narkotyków lub leków).

- Urządzenie należy obsługiwać wyłącznie w sposób zalecany i dostarczony przez producenta stan techniczny. Nieautoryzowane zmiany w urządzeniu wyłączają odpowiedzialność producenta za powstałe z tego powodu szkody.

- Używaj urządzenia wyłącznie przy świetle dziennym lub przy dobrym sztucznym oświetleniu.

- Używaj urządzenia wyłącznie przy suchej pogodzie. Trzymaj go z dala od deszczu i wilgoci. Dostanie się wody do urządzenia zwiększa ryzyko porażenia prądem.

- Wyłącz urządzenie i wyjmij baterię w następujących sytuacjach: ♦ jeśli urządzenie pozostanie bez nadzoru; ♦ przed sprawdzeniem, czyszczeniem lub wykonaniem jakichkolwiek innych prac na urządzeniu; ♦ jeśli urządzenie zacznie nadmiernie wibrować.

Przed użyciem

- Przed rozpoczęciem pracy należy zapoznać się z urządzeniem, jego funkcjami i sterowaniem.

- Przed użyciem i po uderzeniu sprawdź urządzenie pod kątem oznak zużycia lub uszkodzeń.

- Nie używaj urządzenia, którego włącznik jest uszkodzony i nie można go już włączyć ani wyłączyć.

• Sprawdź, czy wszystkie nakrętki, śruby i wkręty są dokręcone, aby zapewnić bezpieczne działanie urządzenia.
• Nigdy nie używaj urządzenia z uszkodzonymi lub brakującymi częściami. Zleć ich naprawę lub w razie potrzeby wymianę wykwalifikowanemu specjaliście lub specjalistycznemu warsztatowi.
• Podczas pracy z urządzeniem lub na nim należy zawsze nosić solidne buty, długie spodnie i odpowiedni sprzęt ochrony osobistej (okulary ochronne, ochronniki słuchu, antypoślizgowe rękawice robocze itp.). Noszenie środków ochrony osobistej zmniejsza ryzyko obrażeń.

Po wdrożeniu

Nie włączaj urządzenia, gdy w bezpośrednim sąsiedztwie znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta. Upewnij się, że dzieci nie bawią się urządzeniem.

Jeśli zauważysz, że w pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta, przerwij pracę.

Praca na stromych zboczach może być niebezpieczna. Upewnij się, że masz stabilną stopę i koś powoli. Zawsze koś w poprzek zbocza, a nie w góre i w dół. Zachowaj szczególną ostrożność podczas zmiany kierunku. Istnieje ryzyko przewrócenia się!

Nie kosić na stromych zboczach. Zachowaj szczególną ostrożność podczas cofania się podczas koszenia i ciągnięcia kosiarki do siebie.

Nie przechylaj kosiarki podczas włączania silnika.

Zachowaj bezpieczną odległość wskazaną przez ramę uchwytu.

Nie włączaj silnika, dopóki stopy nie znajdą się w bezpiecznej odległości od listwy tnącej. Zachowaj ostrożność i nie sięgaj do obracającej się listwy tnącej. Wyłącz kosiarkę przed przewróceniem lub transportem, na przykład na trawnik lub po ścieżce. Nigdy nie przejeżdźaj po żwirze, gdy silnik jest uruchomiony. Istnieje ryzyko uderzenia kamieniami!

Przed podniesieniem lub transportem kosiarki wyłącz silnik, wyjmij kluczyk zabezpieczający i poczekaj Do momentu zatrzymania się listwy tnącej. Nie reguluj wysokości koszenia, dopóki silnik nie zostanie wyłączony, a listwa tnąca się nie zatrzyma. Nigdy nie otwieraj klapy rozładunkowej przy pracującym silniku. Przed zdjęciem kosza na trawę wyłącz silnik i poczekaj, aż listwa tnąca zatrzyma się. Po opróżnieniu kosza na trawę ostrożnie zamocuj go ponownie i upewnij się, że kosz na trawę jest dobrze przymocowany do kosiarki. Jeśli to możliwe, nie koś mokrej trawy. Nie pracuj narzędziem ogrodowym w środowisku zagrożonym wybuchem, w którym występują łatwopalne ciecze, gazy lub pyły. Przerywając pracę, nigdy nie zostawiaj urządzenia bez nadzoru i przechowuj je w bezpiecznym miejscu.

Po użyciu

Wyłącz urządzenie i wyjmij akumulator z kosiarki. Następnie umieść urządzenie w bezpiecznym miejscu.

Nie przechowuj urządzenia w zasięgu dzieci. Upewnij się, że szczeliny wentylacyjne w urządzeniu są czyste.

Aby mieć pewność, że kosiarka jest w bezpiecznym stanie, należy dokręcić wszystkie nakrętki, śruby i wkręty.

Często sprawdzaj kosz na trawę pod kątem zużycia i uszkodzeń.

Używaj wyłącznie listwy tnącej przeznaczonej dla tej kosiarki.

Postępuj zgodnie z dołączoną instrukcją instalacji i wcześniej wyjmij baterię.

Naprawy zlecaj wyłącznie wykwalifikowanemu technikowi lub centrum serwisowemu.

164. Instrukcje bezpieczeństwa ładowarki

- Trzymaj ładowarkę z dala od deszczu i wilgoci. Dopuszczenie wody do ładowarki zwiększa ryzyko porażenia prądem.

- Utrzymuj ładowarkę w czystości. Istnieje ryzyko porażenia prądem wskutek zanieczyszczenia.

- Przed każdym użyciem sprawdź ładowarkę, kabel i wtyczkę. Nie używaj ładowarki, jeśli zauważysz jakiekolwiek uszkodzenia. Nie otwieraj samodzielnie ładowarki i zlecaj jej naprawę wyłącznie wykwalifikowanemu personelowi specjalistycznemu i wyłącznie przy użyciu oryginalnych części zamiennych.

Uszkodzone ładowarki, kable i wtyczki zwiększają ryzyko porażenia prądem.

- Nie umieszczaj przedmiotów na ładowarce ani niekładź jej na miękkich powierzchniach. Istnieje ryzyko pożaru.

- Zawsze sprawdzaj, czy napięcie sieciowe odpowiada napięciu wskazanemu na tabliczce znamionowej ładowarki.

- Nigdy nie używaj ładowarki, jeśli kabel, wtyczka lub samo urządzenie są uszkodzone na skutek czynników zewnętrznych. Zabierz ładowarkę do najbliższego specjalistycznego warsztatu.

- W żadnym wypadku nie otwieraj ładowarki. W przypadku awarii należy oddać go do specjalistycznego warsztatu.

165. Instrukcje bezpieczeństwa dotyczące akumulatorów litowo-jonowych

- Nie otwieraj akumulatora. Istnieje ryzyko zwarcia.

- Chronić akumulator przed wysoką temperaturą, np. B. także od ciągłego narażenia na światło słoneczne, ogień, wodę i wilgoć. Istnieje ryzyko eksplozji.

- Jeżeli akumulator jest uszkodzony lub niewłaściwie używany, mogą wydobywać się opary. Zapewnij świeże powietrze i w przypadku wystąpienia jakichkolwiek objawów skonsultuj się z lekarzem. Opary mogą podrażniać drogi oddechowe.

- W przypadku nieprawidłowego użytkowania może nastąpić wyciek płynu z akumulatora. Unikaj z nim kontaktu. W razie przypadkowego kontaktu spłukać wodą. Jeśli płyn dostanie się do oczu, należy zwrócić się o dodatkową pomoc lekarską. Wyciekający płyn z baterii może powodować podrażnienie skóry

lub spowodować oparzenia.

- Używaj wyłącznie oryginalnych baterii zgodnych z tabliczką znamionową elektronarzędzia

określone napięcie. Podczas korzystania z innych baterii, takich jak imitacje, baterie regenerowane lub baterie innych producentów, istnieje ryzyko obrażeń i szkód materialnych w wyniku eksplozji baterii.

- Napięcie akumulatora musi odpowiadać napięciu ładowania akumulatora w ładowarce. W przeciwnym razie istnieje ryzyko pożaru i ekspłozji.

- Ładuj akumulatory wyłącznie ładowarkami zalecanymi przez producenta. Ładowarka przeznaczona do określonego typu akumulatora stwarza ryzyko pożaru, jeśli jest używana z innymi akumulatorami.

- Akumulator może zostać uszkodzony ostrymi przedmiotami, takimi jak gwoździe lub śrubokręty, lub siłą zewnętrzną. Może wystąpić wewnętrzne zwarcie, w wyniku czego akumulator może się spalić, dymić, eksplodować lub przegrzać.

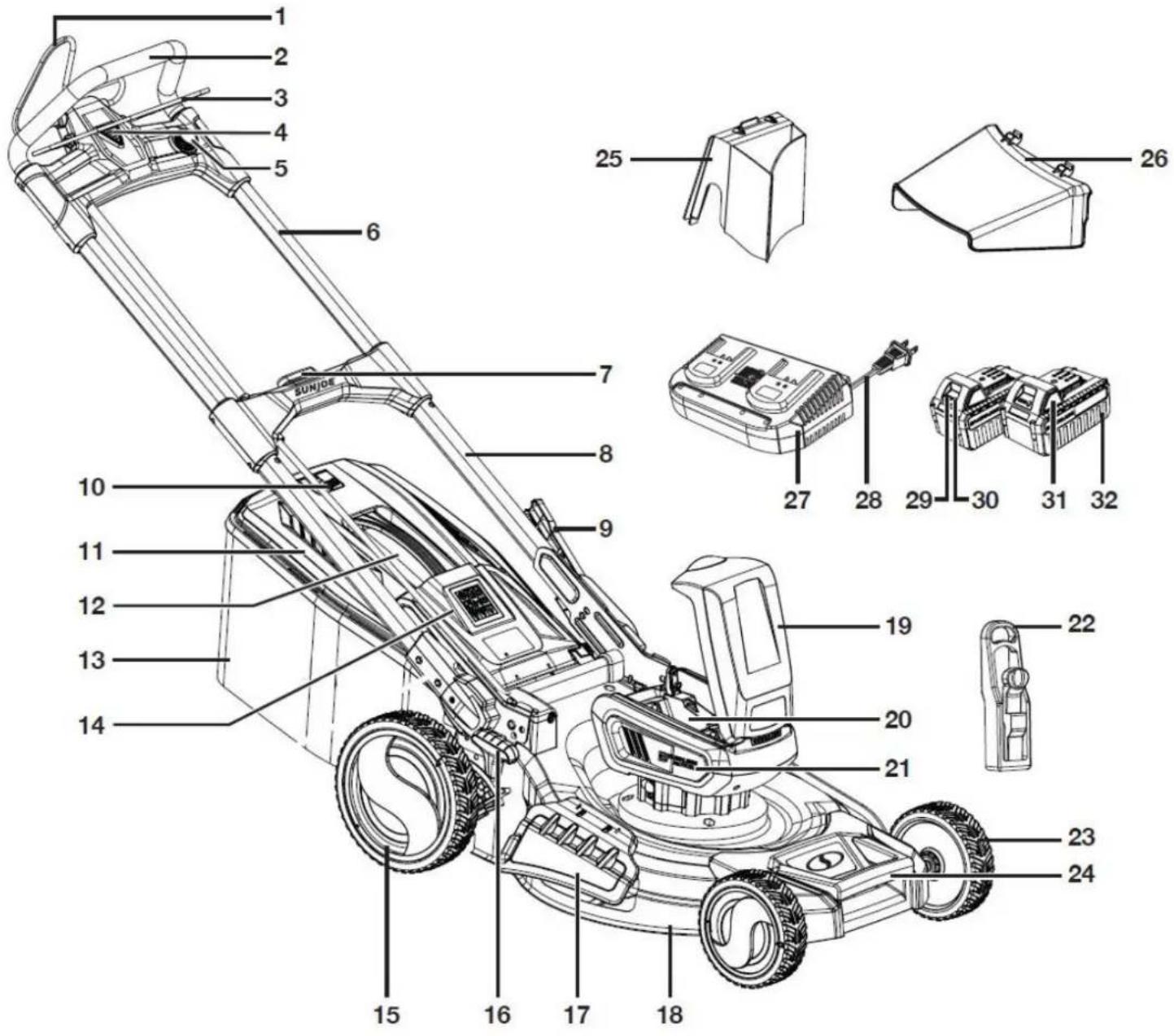

1. Prezentacja


1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 20 21 22 23 24 25 26 27 28 29 30 31 32

Rysunek 1: Kosiarka

1. Dźwignia napędu kół
2. Górny uchwyt
3. Dźwignia gazu 11. Rama kosza na trawę
4. Wyłącznik bezpieczeństwa
5. Regulacja prędkości napędu kół
6. Górny drążek
7. Dźwignia przedłużenia teleskopowego

8. Dolny drążek

9. Dźwignia blokady ramy

10. Wskaźnik poziomu kosza na trawę

11. Uchwyt kosza na trawę

12. Kosz na trawę

13. Klapka kosza na trawę

14. Tylne koło

15. Dźwignia regulacji wysokości

16. Klapka wyrzutu bocznego

17. Mechanizm koszący
18. Pokrywa komory akumulatora
19. Komora akumulatora

20. Obudowa silnika

21. Zestaw do mulczowania

22. Kanał wyrzutu bocznego
23. Podwójna ładowarka*
24. Wtyczka ładowarki
25. Wskaźnik poziomu naładowania akumulatora

*Dostępne tylko w zestawie.

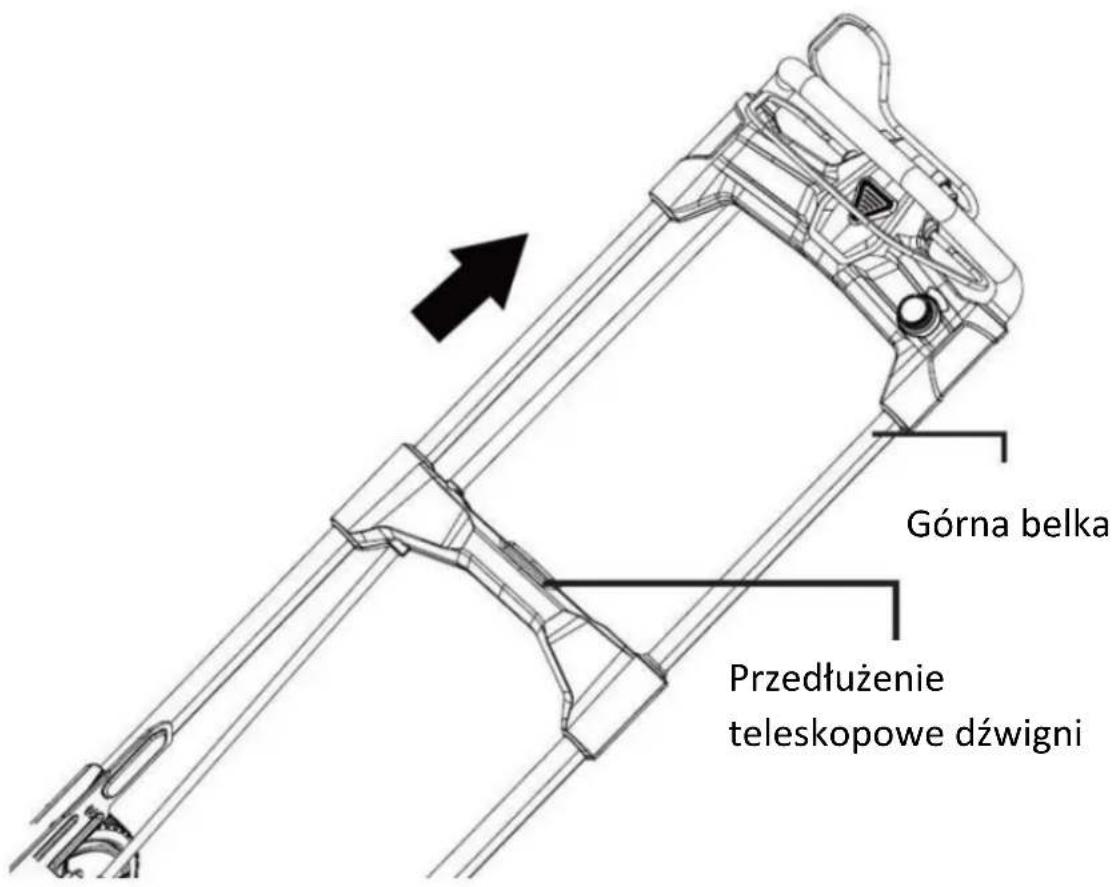

1) Kosiarka jest dostarczana z opuszczonym drążkiem w pozycji przechowywania. Aby podnieść drążek, należy nacisnąć dźwignię blokującą drążka (9) i podnieść drążek do góry, aż zaskoczy zatrzask (patrz poprzedni rysunek).
2) Nacisnąć przycisk zwalniający uchwytu znajdujący się na środkowej rurze ramy uchwytu i pociągnąć górną ramę uchwytu, aby wysunąć ją na pełną długość (patrz poniższy rysunek).

Górna belka Przedłużenie teleskopowe dźwigni

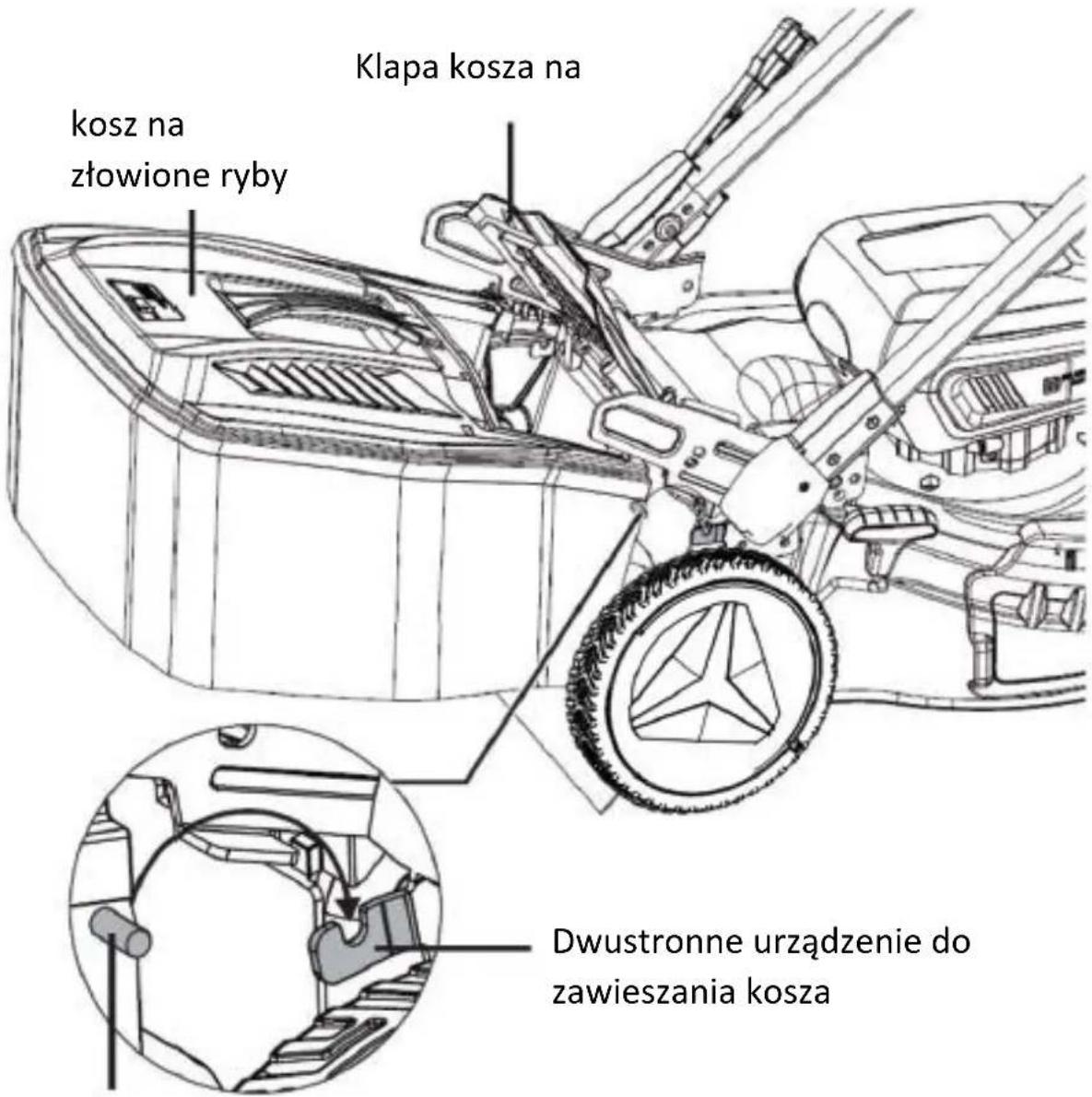

168. Montage Grasfangkorb

Klapa kosza na Zestaw do ściółkowania Tylny otwór wyrzutowy

Trzymając kosz na trawę za uchwyt przy podniesionej klapie, zaczep końca drążka podporowego o haczyki po obu stronach. Następnie ostrożnie zwolnij klapę (patrz poniższy rysunek).

Manual_FX-E2RM51_Int24_rev04

Klapa kosza na kosz na złowione ryby Dwustronne urządzenie do zawieszania kosza

Wyrzutnik boczny Klapka wyrzutu Haczy otów

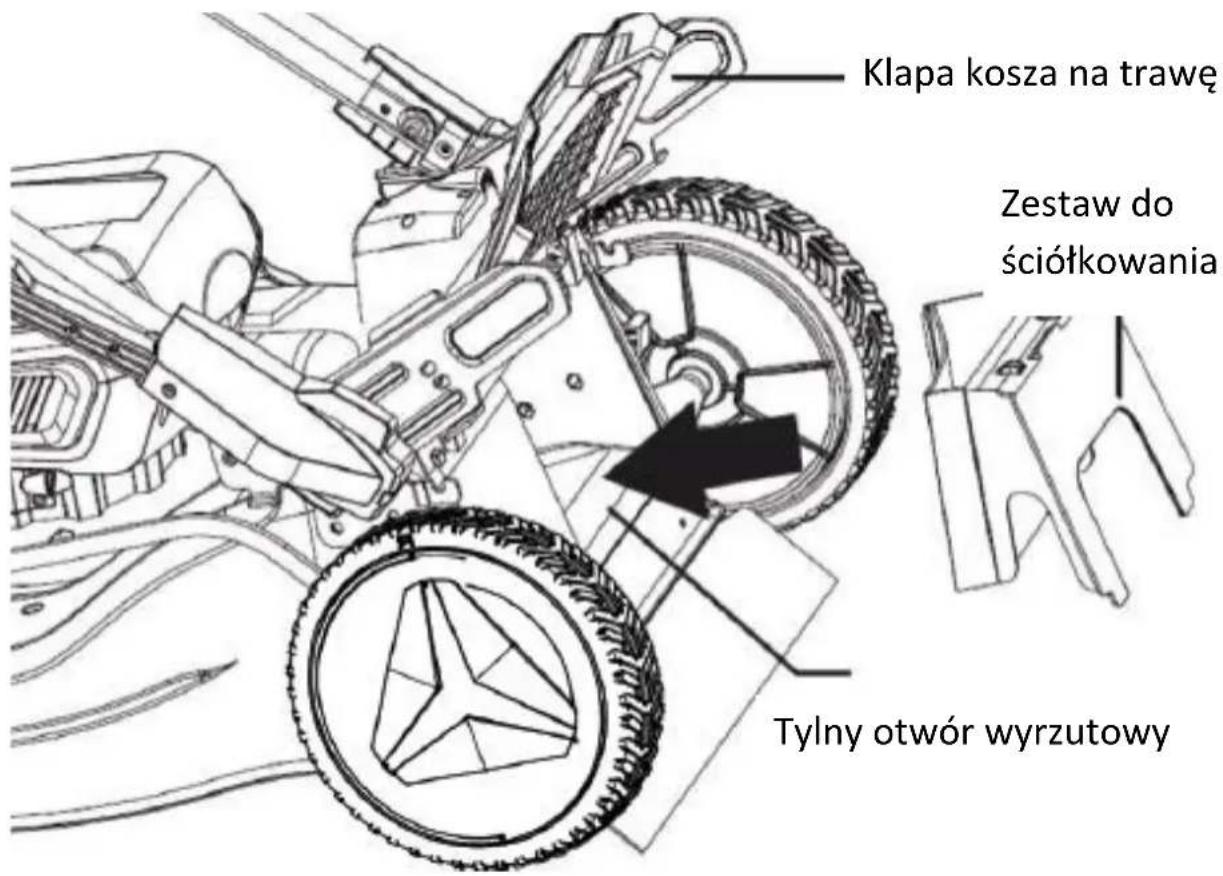

170. Montaż zestawu do mulczowania

Kosiarka jest wyposażona w zestaw do mulczowania, który umożliwia ostrzu cięcie i rozdrabnianie trawy w celu uzyskania drobniejszego ścinki.

Podczas korzystania z zestawu do mulczowania nie należy montować worka na trawę ani bocznego wyrzutu (patrz poniższy rysunek).

Klapa kosza na trawę Zestaw do ściółkowania Tylny otwór wyrzutowy

Uwaga:

Aby uzyskać dobry efekt mulczowania, trawa nie powinna być zbyt wysoka przed koszeniem, ponieważ w przeciwnym razie rozkład ściętej trawy potrwa dłużej.

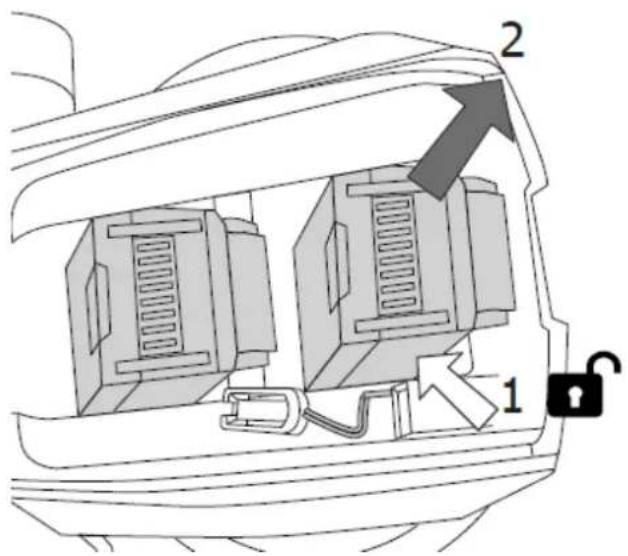

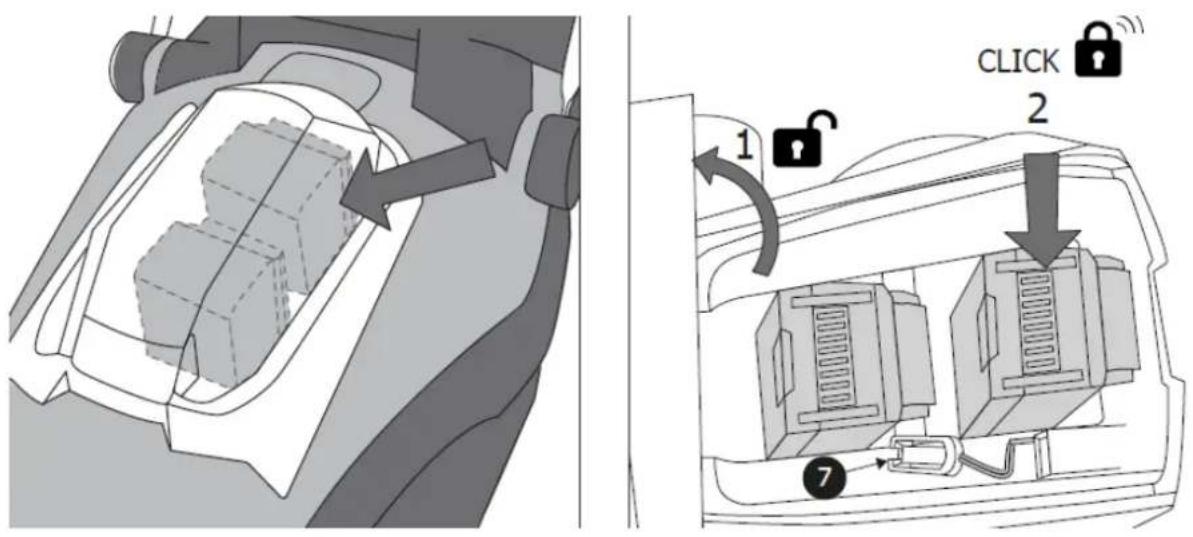

171. Montaż akumulatorów

Włóż akumulatory do przeznaczonych do tego prowadnic. Następnie włóż klucz bezpieczeństwa (oznaczony na rysunku numerem 7). Dopiero wtedy można nacisnąć przycisk włączania i uchwyt gazu, aby uruchomić kosiarkę. Po

zwolnieniu uchwytu urządzenie zatrzymuje pracę. Uwaga: narzędzie tnące może jeszcze przez chwilę pracować.

CLICK 1 2 7

172. Wskazówki dotyczące pielęgnacji trawnika

Oto kilka wskazówek, które pomogą Ci utrzymać trawnik w zdrowiu i zapewnić równomierny wzrost: Trawnik składa się z różnych rodzajów trawy. Częste koszenie sprzyja wzrostowi trawy, skutkuje to mocnymi korzeniami i mocnym żdźbłem trawy. Jeśli trawę kosisz rzadko, rozwiną się silnie rosnące trawy i inne chwasty (takie jak koniczyna, stokrotki).

Normalna wysokość trawnika wynosi około 4 -5 cm. Należy kosić tylko jedną trzecią całkowitej wysokości; dlatego przytnij 7 -8 cmdługich traw do normalnej wysokości.

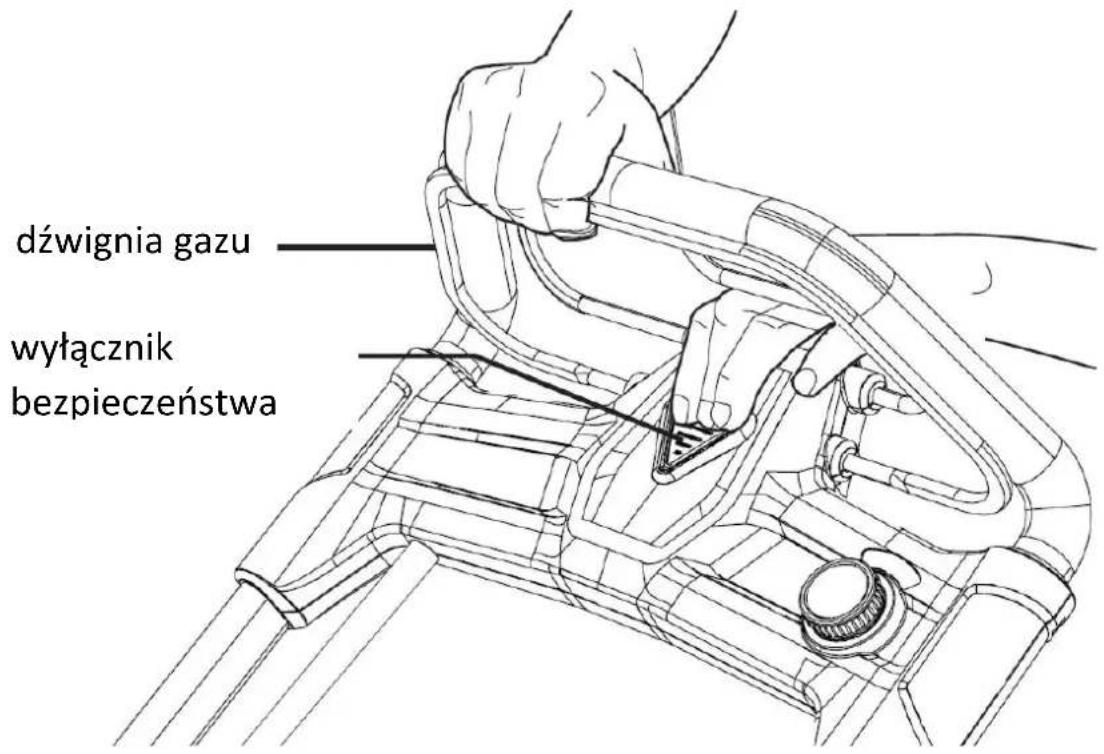

173. Uruchamianie i zatrzymywanie kosiarki

Po prawidłowym zamontowaniu naładowanych akumulatorów i klucza bezpieczeństwa można uruchomić kosiarkę.

W tym celu należy lewą ręką nacisnąć wyłącznik bezpieczeństwa i przytrzymać go, jednocześnie prawą ręką pociągając za dźwignię gazu na uchwycie. Silnik uruchomi się (patrz poniższy rysunek). Aby kosić, należy utrzymywać dźwignię gazu w pozycji pociągniętej.

dźwignia gazu wyłącznik bezpieczeństwa

Aby zatrzymać kosiarkę, należy ponownie zwolnić dźwignię gazu. Uwaga: nóż może obracać się jeszcze przez kilka obrotów, zanim całkowicie się zatrzyma.

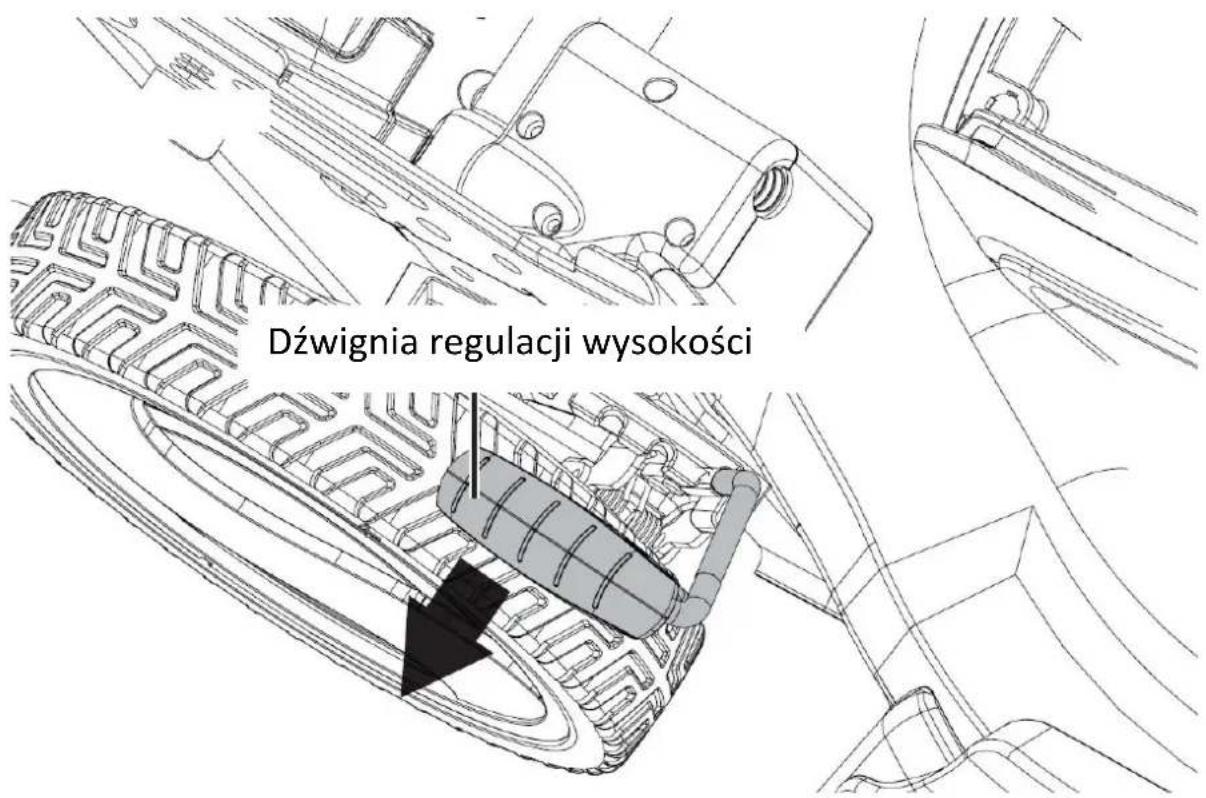

174. Regulacja wysokości cięcia

Można wybrać jedną z 7 różnych wysokości cięcia (od 30 mm do 90 mm). Wystarczy ustawić dźwignię w pozycji odpowiadającej żądanej wysokości cięcia, jak pokazano na ilustracji.

Dźwignia regulacji wysokości

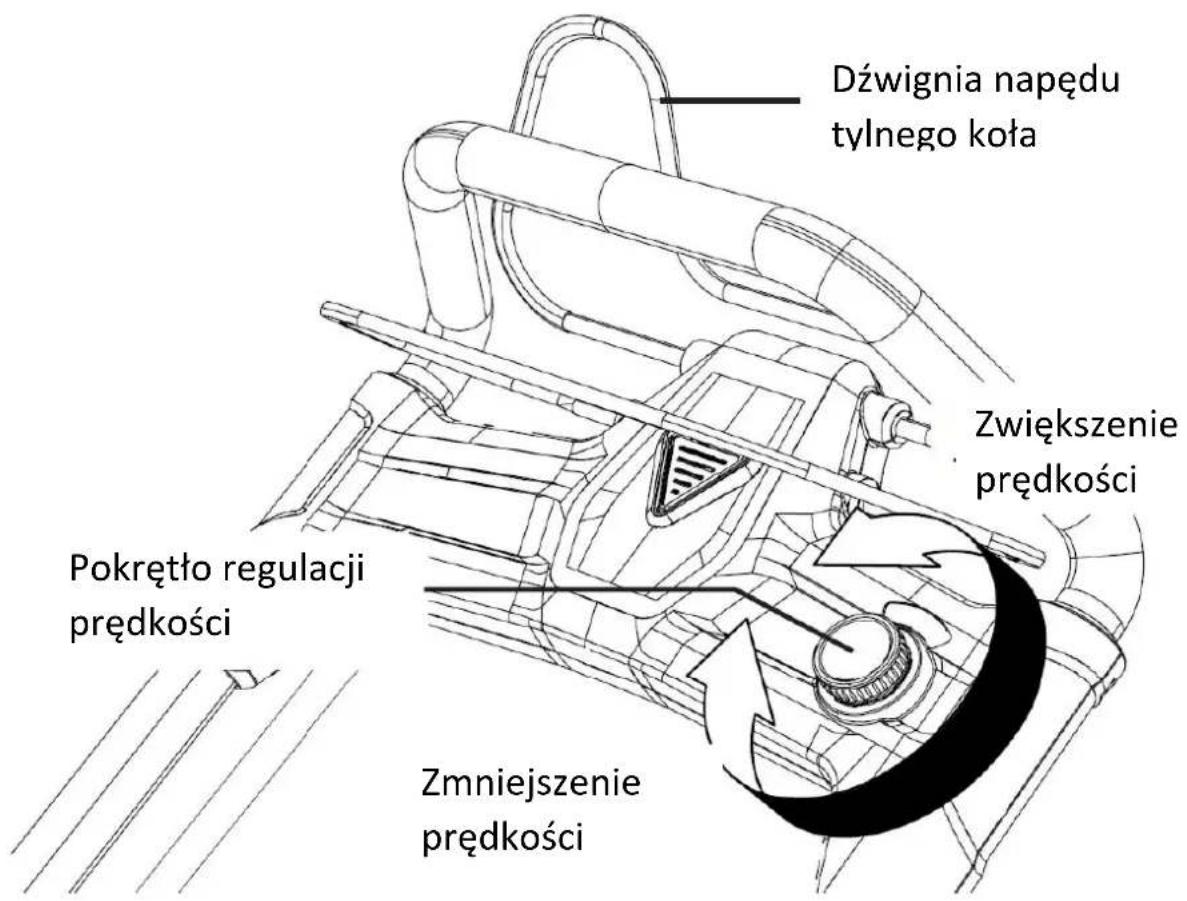

175. Zalety napędu na tylne koła

Kosiarka jest wyposażona w napęd na tylne koła, który ułatwia jej przemieszczanie.

Po włączeniu kosiarki wystarczy nacisnąć tylną dźwignię na górnej ramie w kierunku uchwytu, a oba tylne koła zaczną się poruszać. Rezygnacja z napędu na tylne koła podczas pracy na płaskich lub pochyłych powierzchniach pozwala wydłużyć czas pracy akumulatora.

Podczas korzystania z napędu tylnego można za pomocą pokrętła regulacyjnego ustawić prędkość zgodnie z własnymi preferencjami (patrz poniższy rysunek).

Dźwignia napędu tylnego koła Zwiększenie prędkości Pokrętło regulacji prędkości Zmniejszenie prędkości

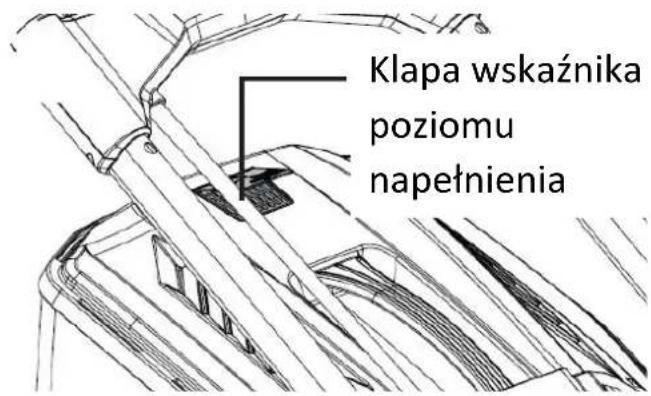

176. Wskaźnik poziomu napełnienia kosza na trawę

W tylnej części kosza na trawę znajduje się klapka służąca do sprawdzania poziomu napełnienia kosza. Podczas koszenia trawa jest wyrzucana do kosza, a powietrze uchodzi przez ten mały otwór. Dopóki klapka się porusza, w koszu jest jeszcze miejsce na kolejną porcję trawy. Gdy klapka zamyka się i nie porusza, powietrze nie przechodzi przez to urządzenie, co oznacza, że kosz należy opróżnić (patrz poniższy rysunek).

Klapa wskaźnika poziomu napełnienia

177. Sprzedaż

OSTRZEŻ UNG!

Przed wyrzuceniem starego elektronarzędzia należy uniemożliwić jego użycie:

• elektronarzędzia zasilane sieciowo po wyjęciu wtyczki przyłączeniowej,
• elektronarzędzi zasilanych akumulatorowo poprzez wyjęcie akumulatora.

Tylko dla krajów UE

Nie wyrzucaj elektronarzędzi do śmieci domowych! Zgodnie z Dyrektywą Europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej implementacją do prawa krajowego, zużyty sprzęt elektryczny należy zbierać selektywnie i poddawać recyklingowi w sposób przyjazny dla środowiska. Odzysk surowców zamiast utylizacji odpadów. Urządzenie, akcesoria i

opakowanie należy poddać recyklingowi w sposób przyjazny dla środowiska. Części plastikowe są przeznaczone do sortowania i recyklingu.

OSTRZEŻENIE!

Nie wrzucaj akumulatorów/baterii do śmieci domowych, do ognia lub do wody. Nie otwieraj starych baterii. Akumulatory/baterie należy zbierać, poddawać recyklingowi lub utylizować w sposób przyjazny dla środowiska.

Tylko dla krajów UE: Zgodnie z dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie należy poddać recyklingowi.

UWAGA

Aby uzyskać informacje na temat możliwości utylizacji, należy skontaktować się z gminą/miastem.

Recykling surowców zamiast utylizacji odpadów.

1. Dane techniczne

kosiarka
prędkość biegu jałowego	2500 min -1
Napięcie znamionowe	2×20 V = 40 V
Szerokość robocza	460mm
Wysokości cięcia	25-75mm,
Ustawianie opcji	6
tom Kosz na trawę	50 litrów
Bardziej miarowe Poziom mocy akustycznej (L WA)	87,5 dB(A)(K = 3,0 dB(A))
Bardziej miarowe Ciśnienie akustyczne ( LPA )	86,6dB(A)
Nadany Poziom mocy akustycznej (L WA)	91dB(A)
wibracja	2,5 m/s ^2 (K = 1,5 m/s ^2 )
rumak
Napięcie znamionowe	230 V~, 50 Hz
Moc znamionowa	140 W
napięcie ładowania	20,9 V
prąd ładowania	2,4A
Klasa ochrony	II
Pakiet akumulatorów
Typ baterii	litowo-jonowy
Napięcie znamionowe	20 V
pojemność	4 Ach
Czas ładowania	120 minut

179. Deklaracja zgodności UE / Deklaracja Konformizm

Producent/Wytwórca FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberga Niemcy / Niemcy

E-mail: [e-mail] Sieć: www.fuxtec.de

Oznaczenie / nazwa

Kosiarka

Kosiarka akumulatorowa 40V / akumulatorowa 40V Trawnik

Typ / model FX-E2RM46

Dyrektywa WE / WE dyrektywa 2006/42 /WE, 2014/30/UE

2000/14/WE, 2005/88/WE, 2011/65/UE

Zastosowane normy / obowiązujące standardy

EN 60335-1

EN 60335-2-77

EN 62233

EN 55014-1 EN 55014-2

Oświadczamy, że w/w maszyna jest przedmiotem Twój Projekt w wersji, którą wprowadziliśmy na rynek podstawowy Wymagania dotyczące bezpieczeństwa i zdrowia osób wymienionych Dyrektywa WE są równoważne.

Niniejszym oświadczamy, że wyżej wymieniona maszyna spełnia wymagania niezbędny wymagania bezpieczeństwa i ochrony zdrowia zawarte w wyżej wymienionych dyrektywach WE. Każdy manipulacja lub zmiana maszyny nie będąca wyraźnie autoryzowana przez nas z góry czyni niniejszy dokument nieważnym i próżnia.

Herrenberg • Niemcy, L. Zirkler, Zarządzanie majątkiem

Herrenberg, 17.01.2024

C. Brille

Leonharda Zirklera FUXTEC

GmbH KAPPSTRASSE 69

71083 HERRENBERGA NIEMCY
