BRUKSANVISNING FX-E2RM51 Fuxtec

1. Introduktion och säkerhet.... 153
2. Användning och hantering av elverktyget.... 155
3. Användning och hantering av det sladdlösa verktyget 155
4. Säkerhetsanvisningar för gräsklippare 156
5. Säkerhetsinstruktioner för laddare 157
6. Säkerhetsanvisningar för Li-ion batterier.... 158
7. Presentation 159
8. Positionering av styret.... 160
9. Montering av gräsuppsamlingskorg.... 162
10. Montering av sidoutkast 163
11. Montering av mulchkit 164
12. Montering av batterierna.... 165
13. Gräsvårdstips.... 167
14. Starta och stanna gräsklipparen.... 167
15. Inställning av klipphöjd.... 168
16. Fördelar med bakhjulsdrift.... 168
17. Nivåindikator för gräsuppsamlingskorg 170
18. Förfogande 170
19. Tekniska data.... 171
20. EU Declaration of Conformity / Declaration of Överensstämmelse 172

140. Introduktion och säkerhet

Låt aldrig barn eller någon som inte känner till dessa instruktioner använda trädgårdsredskapet. Barn bör övervakas för att säkerställa att de inte leker med enheten.

Avsedd användning

Denna enhet är endast avsedd för gräsklippning i privata områden.

Enheten är i enlighet med instruktionerna i denna bruksanvisning

att använda beskrivningarna och säkerhetsinstruktionerna som tillhandahålls. Någon annan användning är inte avsedd. Felaktig användning upphäver garantin och tillverkaren frånsäger sig allt ansvar. Användaren är ansvarig för eventuella skador på tredje part och deras egendom. Använd endast enheten i det tekniska skick som specificerats och levererats av tillverkaren. Otillåtna ändringar av enheten utesluter tillverkaren från ansvar för eventuella skador.

Allmänna säkerhetsanvisningar för elverktyg

WARNING!

Läs alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa säkerhetsvarningar och instruktioner kan resultera i elektriska stötar, brand och/eller allvarliga skador.

Spara alla säkerhetsvarningar och instruktioner för framtida referens.

Termen elverktyg som används i säkerhetsinstruktionerna avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (utan nätsladd).

Anställningsskydd

- Håll ditt arbetsområde rent och väl upplyst. Skräp eller obelysta arbetsområden kan leda till olyckor.

- Arbeta inte med elverktyget i en explosiv miljö som innehåller brandfarliga vätskor, gaser eller damm. Elverktyg producerar gnistor som kan antända damm eller ångor.

- Håll barn och andra människor borta när du använder elverktyget. Om du blir distraherad kan du tappa kontrollen över enheten.

Elsäkerhet

- Elverktygets anslutningskontakt måste passa i uttaget. Kontakten får inte modifieras på något sätt. Använd inte adapterkontakter med jordade elverktyg. Oförändrade stickproppar och matchande uttag minskar detta

Risk för elektriska stötar.

• Undvik fysisk kontakt med jordade ytor som rör, värmare, spisar och kylskåp. Det finns en ökad risk för elektriska stötar när din kropp är jordad.
• Håll elverktyg borta från regn eller fukt. Att tillåta vatten att komma in i ett elverktyg ökar risken för elektriska stötar.
• Använd inte kabeln för andra ändamål för att bära elverktyget, hänga upp det eller dra ut kontakten ur uttaget. Håll kabeln borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.
• När du arbetar med ett elverktyg utomhus, använd endast förlängningskablar som är lämpliga för utomhusbruk. Appliceringen av en för utomhusbruk

Användning av en lämplig förlängningssladd minskar risken för elektriska stötar.

- När du arbetar med ett elverktyg utomhus, använd endast förlängningskablar som är lämpliga för utomhusbruk. Appliceringen av en för utomhusbruk

Användning av en lämplig förlängningssladd minskar risken för elektriska stötar.

Säkerhet för människor

– Var uppmärksam, var uppmärksam på vad du gör och förhåll dig till arbetet med ett elverktyg på ett förnuftigt sätt. Använd inte ett elverktyg om du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet när du använder elverktyget kan resultera i allvarliga skador.

- Bär alltid personlig skyddsutrustning och skyddsglasögon. Bär personlig skyddsutrustning, såsom dammask, halkfria skyddsskor, hjälm eller hörselskydd, beroende på situationen beroende på typ och användning av elverktyget, minskar risken för skador.

- Undvik oavsiktlig uppstart. Se till att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet, plockar upp det eller bär det. Om du håller fingret medan du bär elverktyget

på strömbrytaren eller ansluta enheten till strömförsörjningen medan den är påslagen, kan detta leda till olyckor.

- Ta bort eventuella justeringsverktyg eller skiftnycklar innan du slår på elverktyget. Ett verktyg eller nyckel som finns i en roterande del av enheten kan orsaka skada leda till skador.

- Undvik onormal hållning. Håll det säkert

Stå och upprätthåll balansen hela tiden. Detta gör att du bättre kan kontrollera elverktyget i oväntade situationer.

- Bär lämpliga kläder. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller längt hår kan fastna i rörliga delar.

141. Användning och hantering av elverktyget

- Överbelasta inte enheten. Använd det avsedda elverktyget för ditt arbete. Med rätt elverktyg kan du arbeta bättre och säkrare inom det specificerade prestandaområdet.

- Använd inte ett elverktyg vars brytare är defekt. Ett elverktyg som inte längre kan slås på eller av är farligt och måste repareras.

- Koppla ur enheten och/eller ta bort batteriet innan du gör justeringar på enheten, byter tillbehör eller lägger undan enheten. Denna försiktighetsåtgård förhindrar att elverktyget startas oavsiktligt.

- Förvara oanvända elverktyg utom räckhåll för barn. Tillåt inte någon att använda enheten som inte är bekant med den eller dessa instruktioner har inte läst. Elverktyg är farliga när de används av oerfarna personer.

- Underhåll elverktyg med omsorg. Kontrollera om rörliga delar fungerar korrekt och inte fastnar, om delar är trasiga eller skadade på ett sådant sätt att funktionen hos elverktyget är skadat. Låt skadade delar reparera innan du använder enheten. Många olyckor orsakas av dåligt underhållna elverktyg.

- Håll skärverktyg vassa och rena. Noggrant underhållna skärverktyg Med vassa skäreggar fastnar de mindre och är lättare att leda.

- Använd elverktyg, tillbehör, appliceringsverktyg etc. enligt dessa instruktioner. Ta hänsyn till arbetsförhållandena och den verksamhet som ska utföras. Användning av elverktyg för andra tillämpningar än de avsedda kan leda till leda till farliga situationer.

142. Användning och hantering av det sladdlösa verktyget

- Ladda endast batterierna med laddare som rekommenderas av tillverkaren. En laddare designad för en specifik typ av batteri skapar en brandrisk när den används med andra batterier.

- Använd endast batterier avsedda för detta ändamål i elverktygen. Användning av andra batterier kan leda till skador och risk för brand.

- Håll det oanvända batteriet borta från gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan orsaka överbryggning av kontakterna. En kortslutning mellan batterikontakterna kan orsaka brännskador eller

resultera i brand.

- Vid felaktig användning kan vätska läcka från batteriet. Undvik kontakt med den. Vid oavsiktlig kontakt, skölj med vatten. Om vätskan kommer i dina ögon, sök ytterligare läkarvård. Läckande batterivätska kan orsaka hudirritation eller orsaka brännskador.

143. Säkerhetsanvisningar för gräsklippare

- För din och andras säkerhet, läs denna bruksanvisning och dess säkerhetsinstruktioner innan du använder enheten. Behåll bruksanvisningen och förvara dina säkerhetsinstruktioner säkert för senare användning varje användning till hands.

- Lämna vidare bruksanvisningen med enheten om ägaren ändras.

- Personer som använder apparaten får inte vara påverkade av berusningsmedel (t.ex. alkohol, droger eller mediciner).

- Använd endast enheten på det sätt som föreskrivs och levereras av tillverkaren tekniskt skick. Otillåtna ändringar av enheten utesluter tillverkaren från ansvar för eventuella skador.

- Använd endast enheten i dagsljus eller under god artificiell belysning.

- Använd endast enheten i torra väderförhållanden. Håll den borta från regn eller blöt. Att tillåta vatten att komma in i enheten ökar risken för elektriska stötar.

- Stäng av enheten och ta ur batteriet under följande förhållanden:

♦om enheten lämnas obevakad;
♦innan du kontrollerar, rengör eller utför något annat arbete på enheten;
♦om enheten börjar vibrera för mycket.

Före användning

- Innan du börjar arbeta ska du bekanta dig med enheten och dess funktioner och kontroller.

- Kontrollera enheten för tecken på slitage eller skador före användning och efter en kollision.

- Använd inte en enhet vars strömbrytare är defekt och inte längre kan slås på eller av.

- Kontrollera att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att enheten fungerar säkert.

- Använd aldrig en enhet med skadade eller saknade delar. Låt en kvalificerad specialist eller fackverkstad reparera eller byta ut dem vid behov.

- När du arbetar med eller på enheten, använd alltid stadiga skor, långbyxor och lämplig personlig skyddsutrustning (skyddsglasögon, hörselskydd, halkfria arbetshandskar, etc.). Att bära personlig skyddsutrustning minskar risken för skador.

När utplacerad

Slå inte på enheten när människor (särskilt barn) eller djur befinner sig i omedelbar närhet. Se till att barn inte leker med enheten.

Sluta arbeta om du märker att människor (särskilt barn) eller husdjur finns i närheten.

Att arbeta i branta sluttningar kan vara farligt. Se till att du har stadigt fotfäste och klipp långsamt.

Klipp alltid tvärs över sluttningen och inte upp och ner. Var särskilt försiktig när du byter riktning. Det finns risk att välta!

Klipp inte i branta sluttningar. Var särskilt försiktig när du rör dig bakåt medan du klipper och drar gräsklipparen mot sig själv.

Luta inte gräsklipparen när du startar motorn.

Håll ett säkert avständ enligt greppramen.

Starta inte motorn förrän dina fötter är på ett säkert avständ från skärbalken. Var försiktig och sträck dig inte in i den roterande skärbalken. Stäng av gräsklipparen innan du tippar eller transporterar den, till exempel till/från gräsmattor eller över stigar. Kör aldrig över grus medan motorn är igång. Det finns risk att bli träffad av sten!

Innan du lyfter eller transporterar gräsklipparen, stäng av motorn, ta ur säkerhetsnyckeln och vänta Tills skärbalken stannar. Justera inte klipphöjden förrän motorn är avstängd och klippbalken har stannat. Öppna aldrig avlastningsluckan när motorn är igång. Innan du tar bort gräsuppsamlaren, stäng av motorn och vänta tills klippbalken stannar. Efter att ha tömt gräsuppsamlaren, sätt tillbaka den försiktigt och se till att gräsuppsamlaren är ordentligt fastsatt på gräsklipparen. Om möjligt, klipp inte vått gräs. Arbeta inte med trädgårdsredskapet i en explosiv miljö där det finns brandfarliga vätskor, gaser eller damm. När du slutar arbeta, lämna aldrig enheten utan uppsikt och förvara den på en säker plats.

Efter användning

Stäng av enheten och ta bort batteriet från gräsklipparen. Placera sedan enheten på en säker plats.

Förvara inte enheten inom räckhäll för barn. Se till att ventilationsöppningarna i enheten är rena.

Håll alla muttrar, bultar och skruvar åtdragna för att säkerställa att gräsklipparen är i säkert arbetsskick.

Kontrollera gräsuppsamlaren ofta för slitage eller skador.

Använd endast klippbalken avsedd för denna gräsklippare.

Följ de medföljande installationsanvisningarna och ta bort batteriet innan.

Låt endast en kvalificerad tekniker eller ett servicecenter utföra reparationer.

144. Säkerhetsinstruktioner för laddare

- Håll laddaren borta från regn eller fukt. Att låta vatten komma in i en laddare ökar risken för elektriska stötar.

- Håll laddaren ren. Det finns risk för elektriska stötar på grund av kontaminering.

- Kontrollera laddaren, kabeln och kontakten före varje användning. Använd inte laddaren om du märker några skador. Öppna inte laddaren själv och låt endast reparera den av kvalificerad fackpersonal och endast med originalreservdelar.

Skadade laddare, kablar och kontakter ökar risken för elektriska stötar.

- Placera inga föremål på laddaren eller placera den på mjuka ytor. Det finns risk för brand.

- Kontrollera alltid att nätspänningen motsvarar den spänning som anges på laddarens märkskylt.

- Använd aldrig laddaren om kabeln, kontakten eller själva enheten är skadad av yttre påverkan. Ta med laddaren till närmaste fackverkstad.

- Öppna inte under några omständigheter laddaren. Vid fel, ta med den till en fackverkstad.

145. Säkerhetsanvisningar för Li-ion batterier

- Öppna inte batteriet. Det finns risk för kortslutning.

- Skydda batteriet från värme, t.ex. B. även från konstant exponering för solljus, eld, vatten och fukt. Det finns risk för explosion.

- Om batteriet skadas eller används felaktigt kan ångor strömma ut. Ge frisk luft och kontakta läkare om du har några symtom. Ångorna kan irritera luftvägarna.

- Vid felaktig användning kan vätska läcka från batteriet. Undvik kontakt med den. Vid oavsiktlig kontakt, skölj med vatten. Om vätskan kommer i dina ögon, sök ytterligare läkarvård. Läckande batterivätska kan orsaka hudirritation eller orsaka brännskador.

- Använd endast originalbatterier med märkskylten på ditt elverktyg specificerad spänning. Vid användning av andra batterier, såsom imitationer, återtillverkade batterier eller batterier från tredje part, finns det risk för person- och egendomsskador på grund av exploderande batterier.

- Batterispänningen måste matcha laddarens batteriladdningsspänning. Annars finns risk för brand och explosion.

- Ladda endast batterierna med laddare som rekommenderas av tillverkaren. En laddare designad för en specifik typ av batteri skapar en brandrisk när den används med andra batterier.

- Batteriet kan skadas av vassa föremål som spikar eller skruvmejslar eller av yttre kraft. En intern kortslutning kan uppstå och batteriet kan brinna, ryka, explodera eller överhettas.

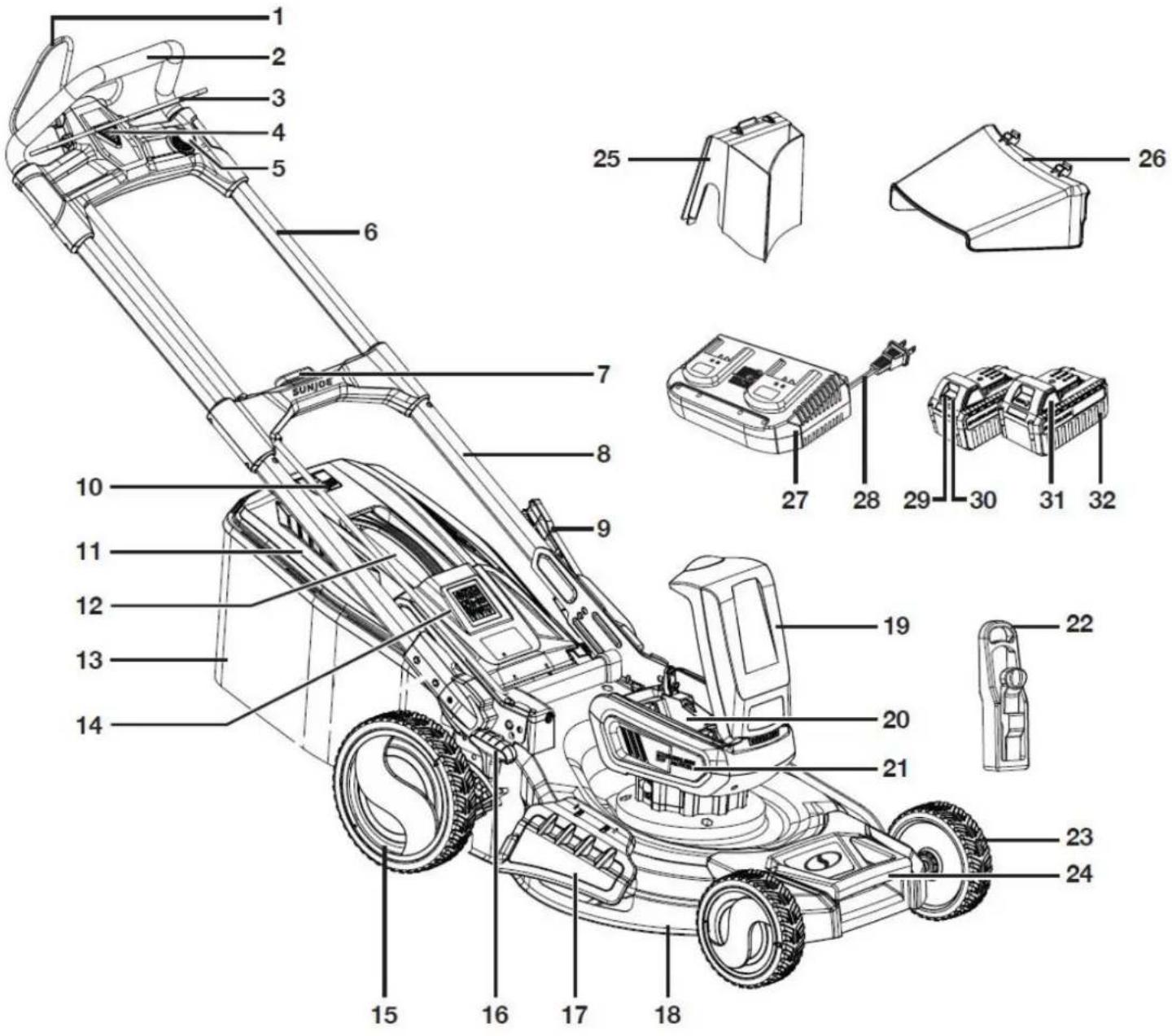

146. Presentation

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 20 21 22 23 24 25 26 27 28 29 30 31 32

Bild 1: Gräsklippare

1. Spak för hjuldrift
2. Spärrspak för styre
3. Övre handtag
4. Fyllnadsindikator för gräsuppsamlingskorg
5. Gasreglage 11. Ram för gräsuppsamlingskorg
6. Säkerhetsbrytare 12. Handtag för gräsuppsamlingskorg
7. Inställning av hastighet för hjuldrift 13. Gräsuppsamlingskorg
8. Övre handtag 14. Lucka för gräsuppsamlingskorg
9. Spak för teleskopförlängning 15. Bakhjul

10. Nedre skena 16. Höjdjusteringsspak

11. Sidoutkastsklaff

12. Mulchkit
13. Klippaggregat
14. Sidoutkastskanal
15. Batterifackets lock
16. Dubbel laddare*
17. Batterifack
18. Laddarens kontakt
19. Motorkåpa
20. Batteriindikator
21. Säkerhetsnyckel
22. Knapp för batteriindikator
23. Framhjul
24. Låsknapp
25. Framre transporthandtag
26. Batteri*

*Endast ingår som SET i leveransen.

1) Gräsklipparen levereras med handtaget nedfällt i förvaringsläge. För att fälla upp handtaget trycker du ned handtagets låsspärr (9) och fäller upp handtaget tills spärren läser (se föregående bild).

2) Tryck på handtagets låsknapp, som sitter på mittstången på handtagsramen, och dra i den övre handtagsramen för att dra ut den till full längd (se följande bild).

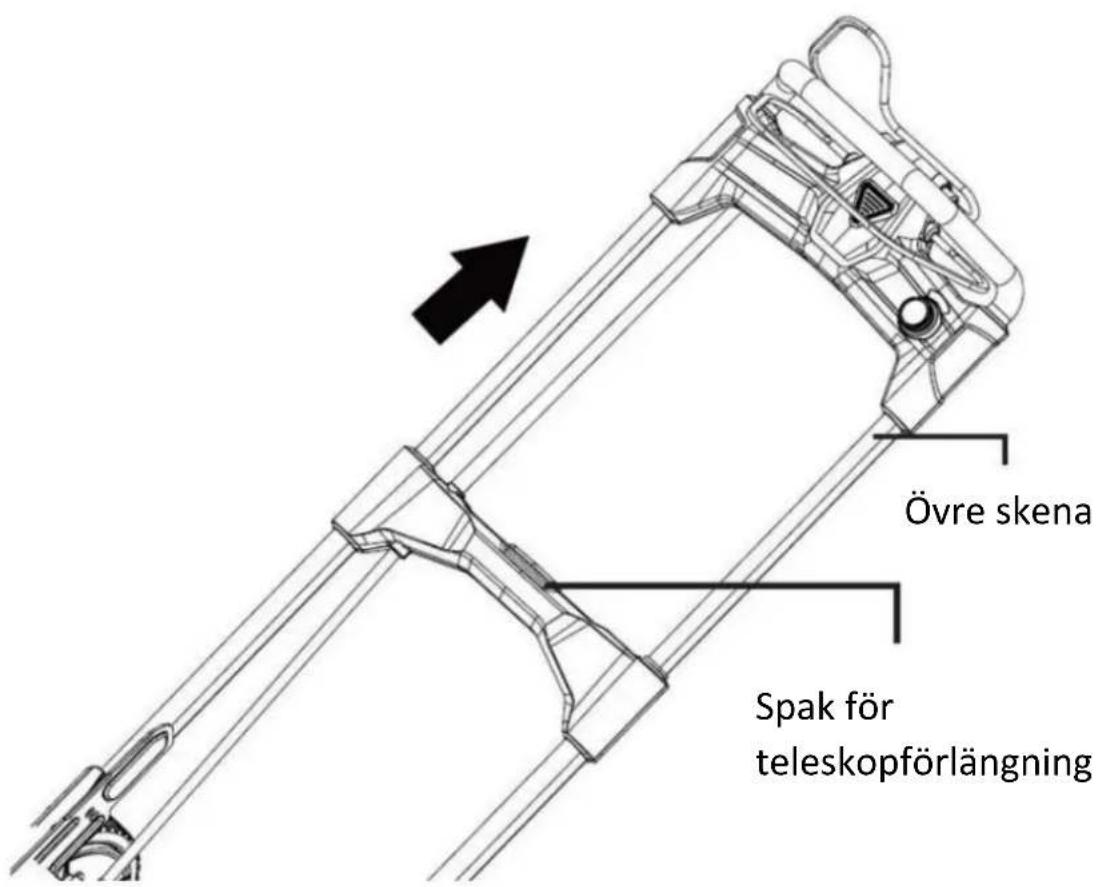

Övre skena Spak för teleskopförlängning

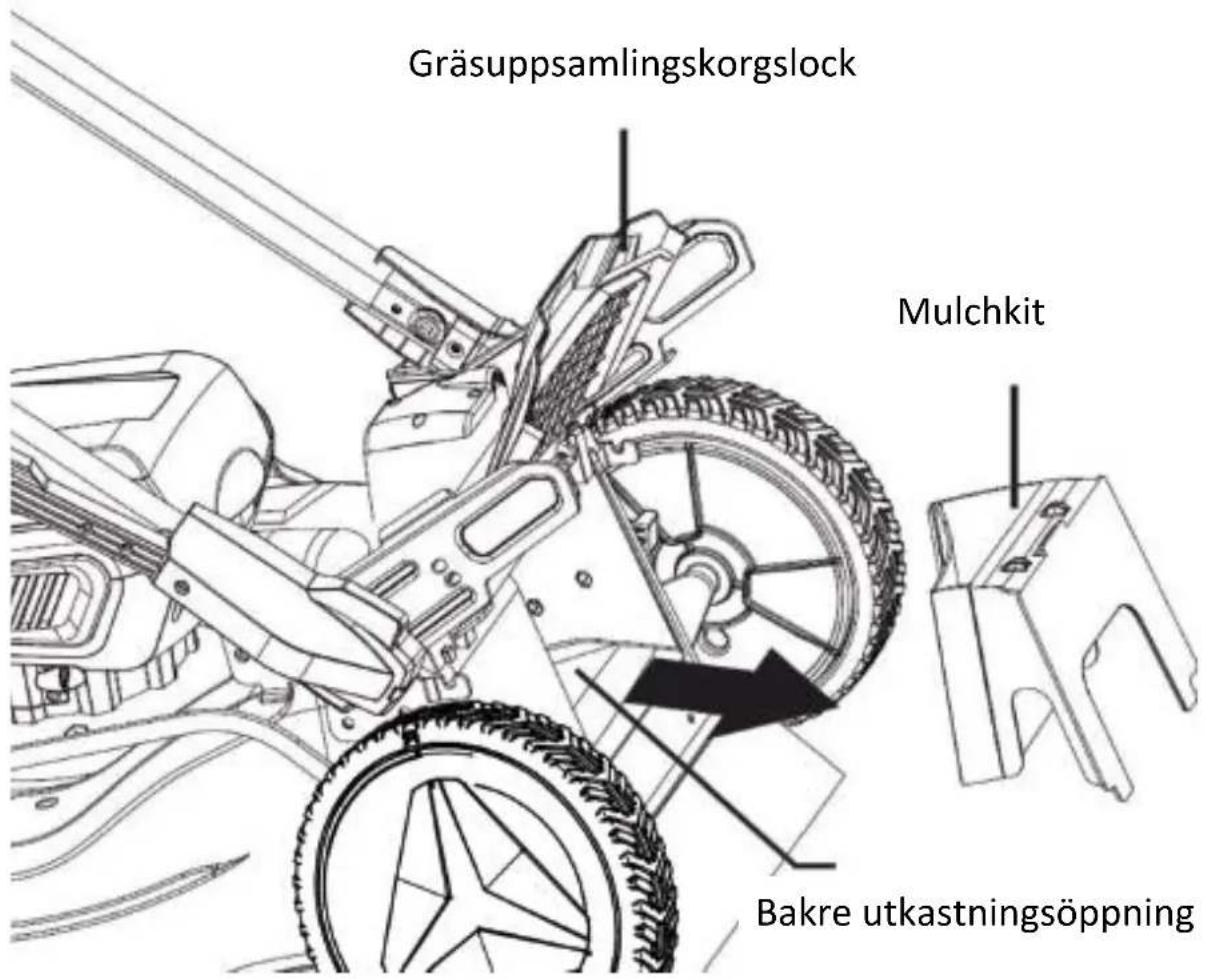

148. Montering av gräsuppsamlingskorg

Lyft upp gräsuppsamlingsfackets lucka och ta bort mulchkitet som sitter i den bakre utkastöppningen (se följande bild).

Gräsuppsamlingskorgslock Mulchkit Bakre utkastningsöppning

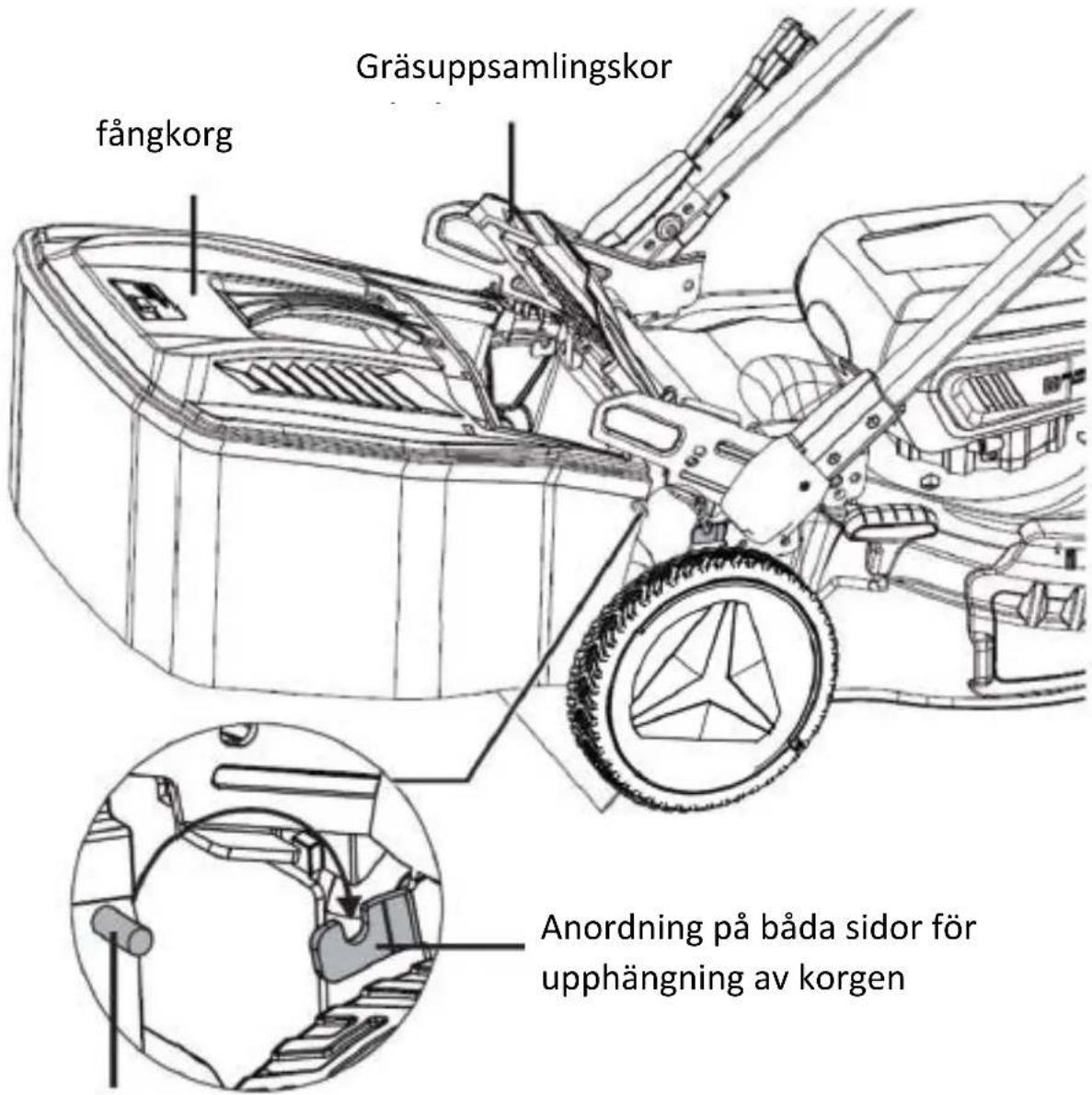

Håll fast gräsuppsamlingskorgen i handtaget med luckan uppfälld och haka fast ändarna av stödstängen i krokarna på båda sidor. Släpp sedan försiktigt luckan (se följande bild).

Manual_FX-E2RM51_Int24_rev04

Gräsuppsamlingskor fångkorg Anordning på båda sidor för upphängning av korgen

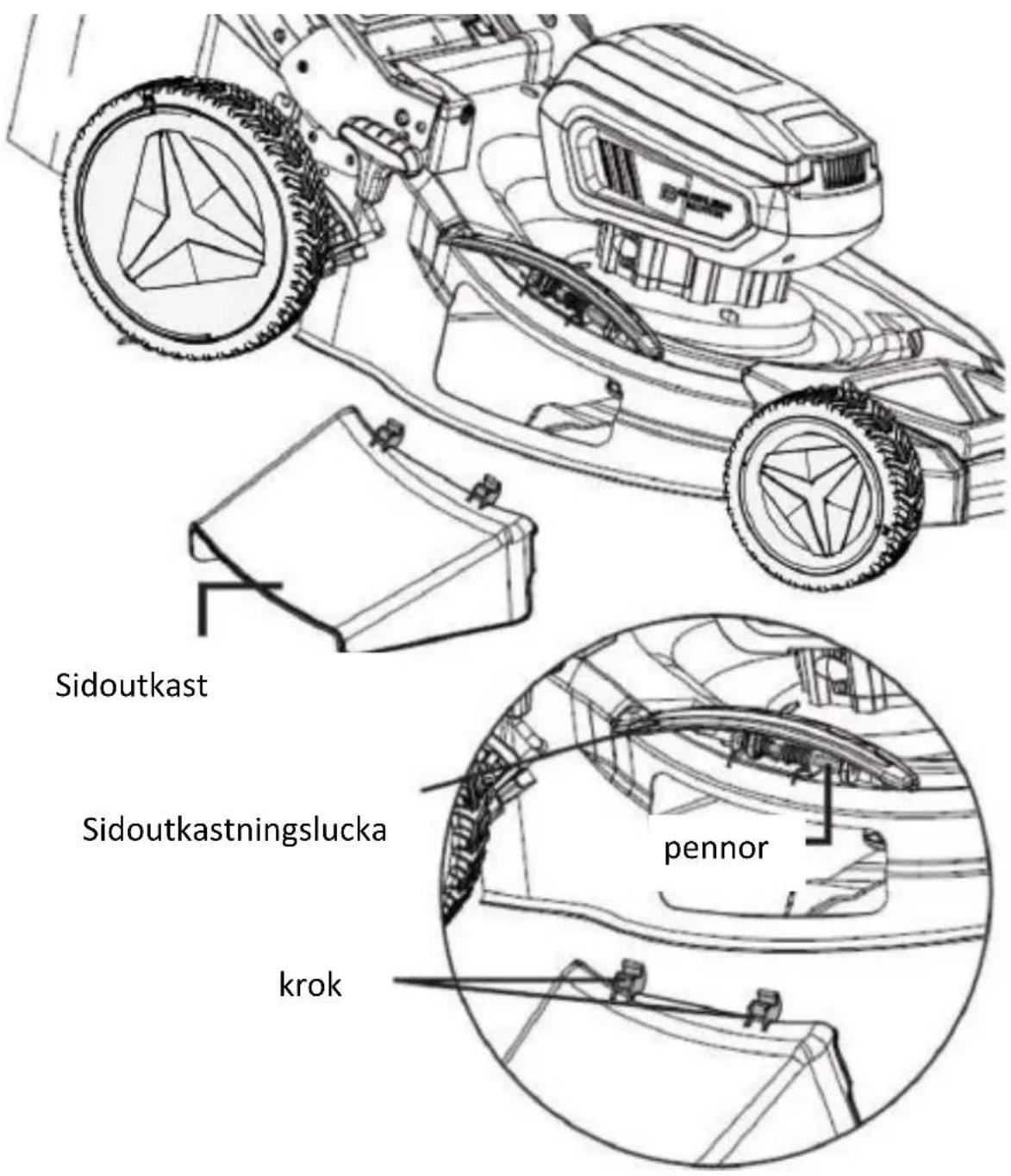

149. Montering av sidoutkast

Lyft upp den laterala utkastningsluckan. Rikta in krokarna på den laterala utkastningsluckan mot stiften på undersidan av luckan och haka fast utkastningskanalen på stiften (se följande bild).

Sidoutkast Sidoutkastningslucka krok pennor

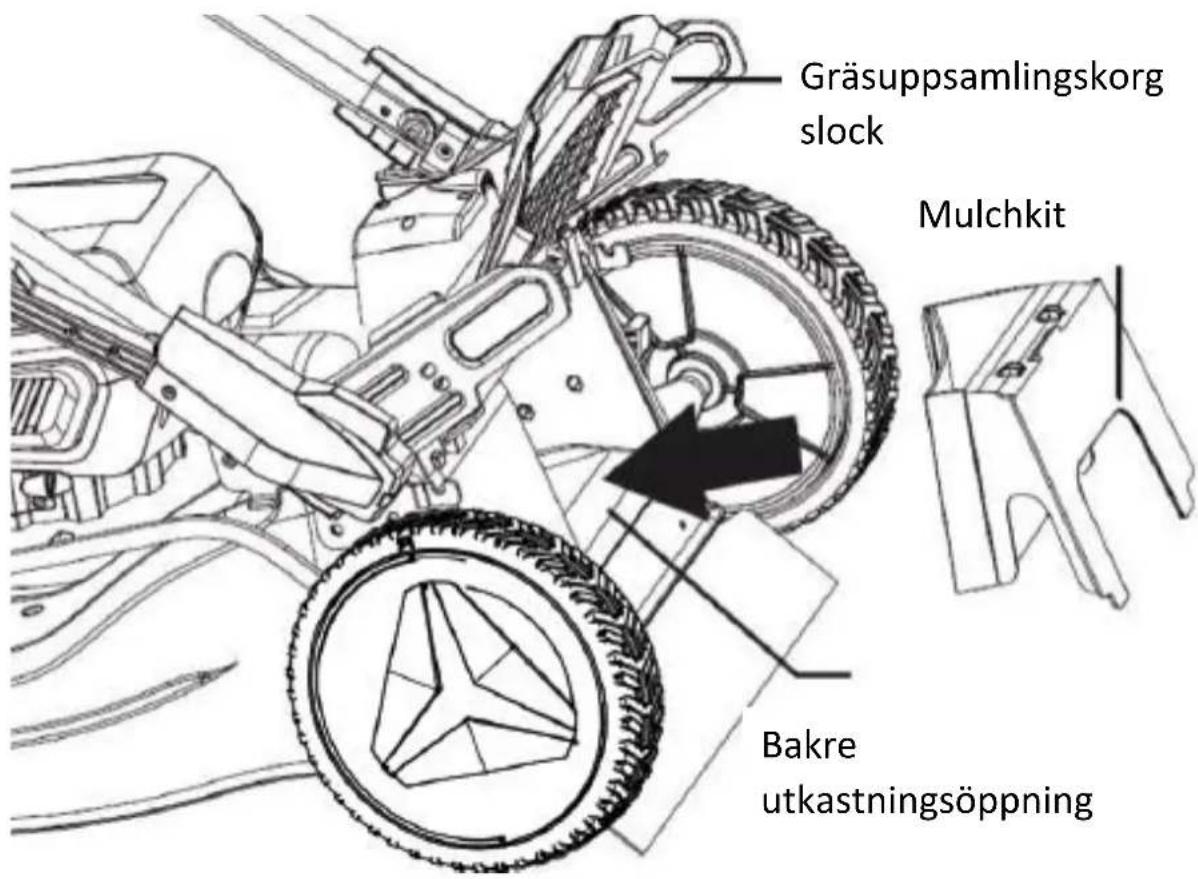

Din gräsklippare är utrustad med ett mulchkit som gör att kniven kan klippa och finfördela gräset för ett finare klippresultat.

När du använder mulchkitet ska gräsuppsamlaren eller sidoutkastet vara borttaget (se följande bild).

Gräsuppsamlingskorg slock Mulchkit Bakre utkastningsöppning

Obs!

För ett bra resultat vid mulching bör gräset inte vara för högt innan klippning, annars tar det längre tid för det klippta materialet att brytas ned.

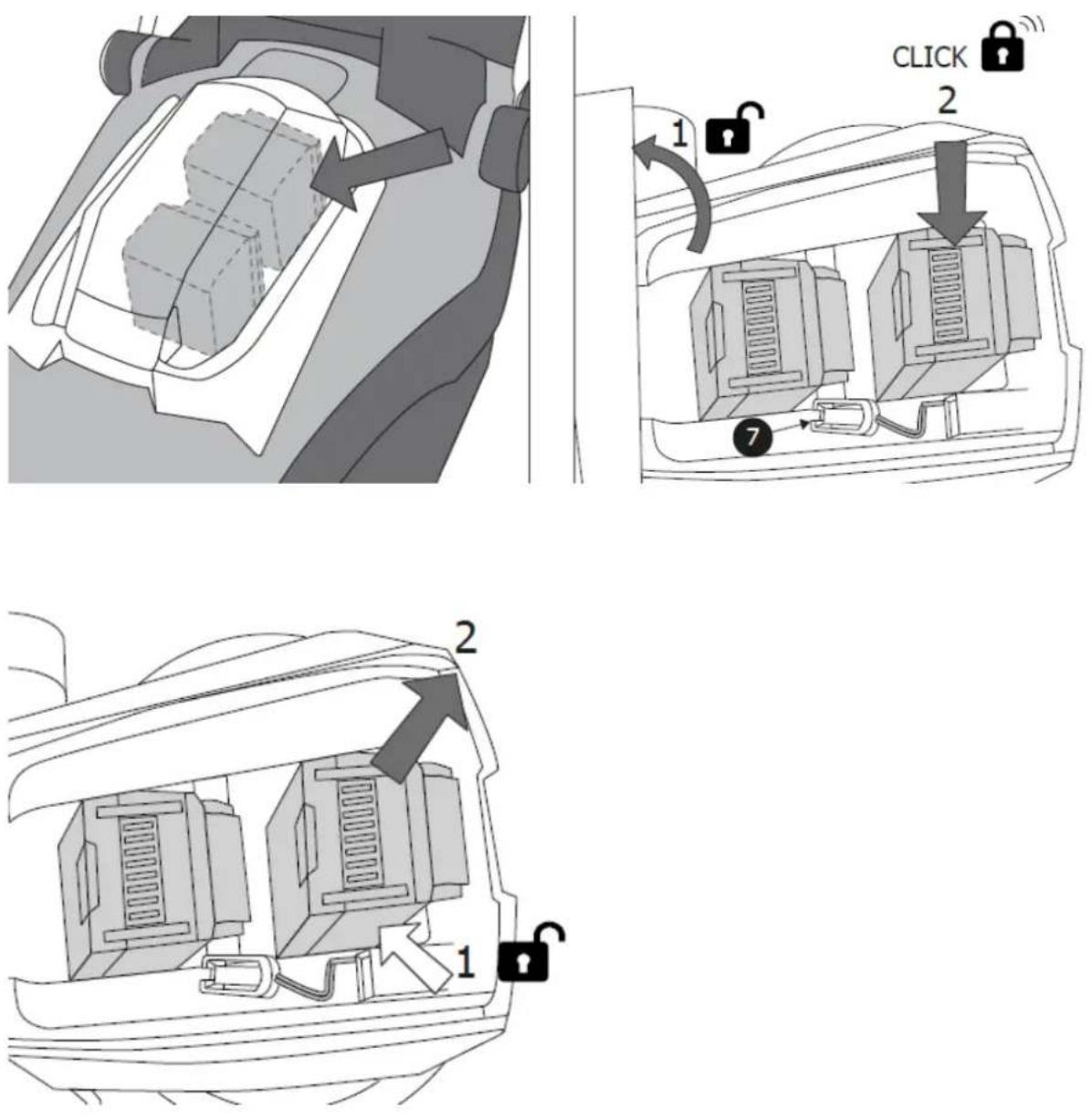

Sätt i batterierna i de avsedda spåren. Sätt sedan i säkerhetsnyckeln (markerad med nummer 7 på bilden). Först då kan du trycka på startknappen och gashandtaget för att starta gräsklipparen. När du släpper handtaget stannar maskinen. Varning: Skärverktyget kan fortsätta att rotera något.

152. Gräsvårdstips

Här är några tips som hjälper dig att hålla din gräsmatta frisk och säkerställa konsekvent tillväxt: En gräsmatta består av olika typer av gräs. Frekvent klippning främjar tillväxten av gräs, detta resulterar i starka rötter och ett fast grässtrå. Om du klipper gräset sällan kommer kraftigt växande gräs och annat ogräs (som klöver, prästkragar) att utvecklas.

Den normala höjden på en gräsmatta är ca 4 -5 cm. Endast en tredjedel av den totala höjden bör klippas; Klipp därför 7 -8 cmlångt gräs till normal höjd.

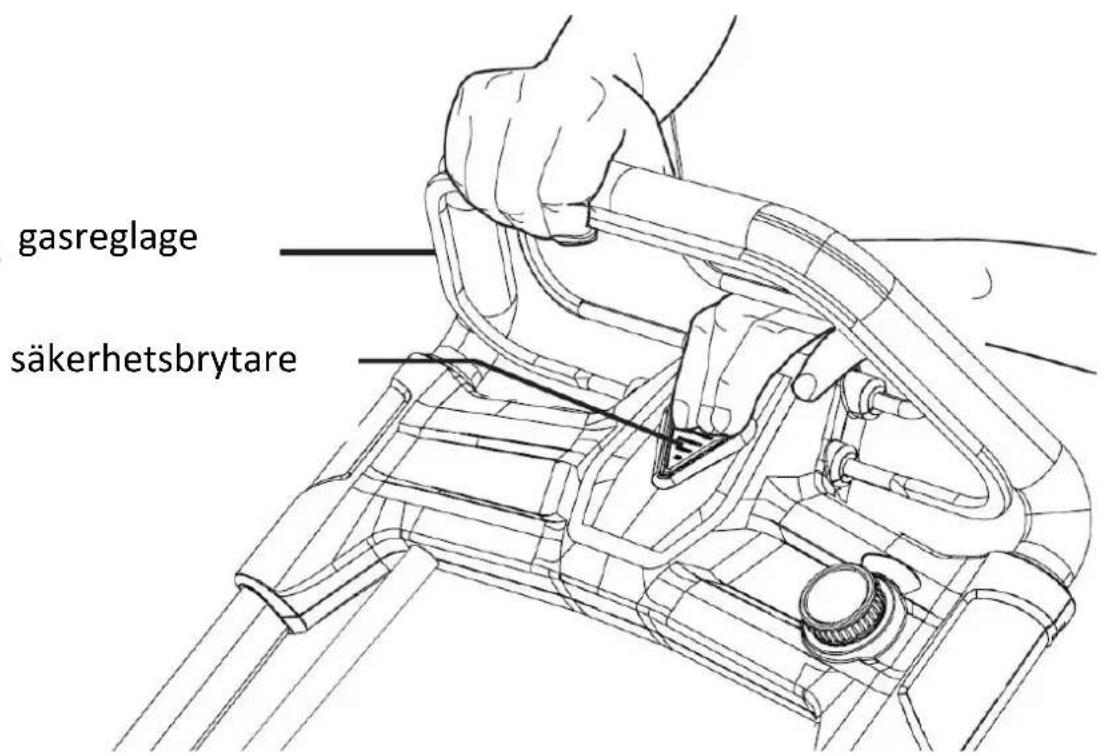

153. Starta och stanna gräsklipparen

När du har monterat de laddade batterierna och säkerhetsnyckeln på rätt sätt kan du starta gräsklipparen.

Tryck med vänster hand på säkerhetsbrytaren och håll den intryckt medan du drar gasreglaget mot handtaget med höger hand. Motorn startar nu (se följande bild).

För att klippa måste du hålla gasreglaget intryckt hela tiden.

gasreglage säkerhetsbrytare

För att stoppa gräsklipparen släpper du gasreglaget. Var försiktig, kniven kan fortsätta rotera några varv innan den stannar helt.

154. Inställning av klipphöjd

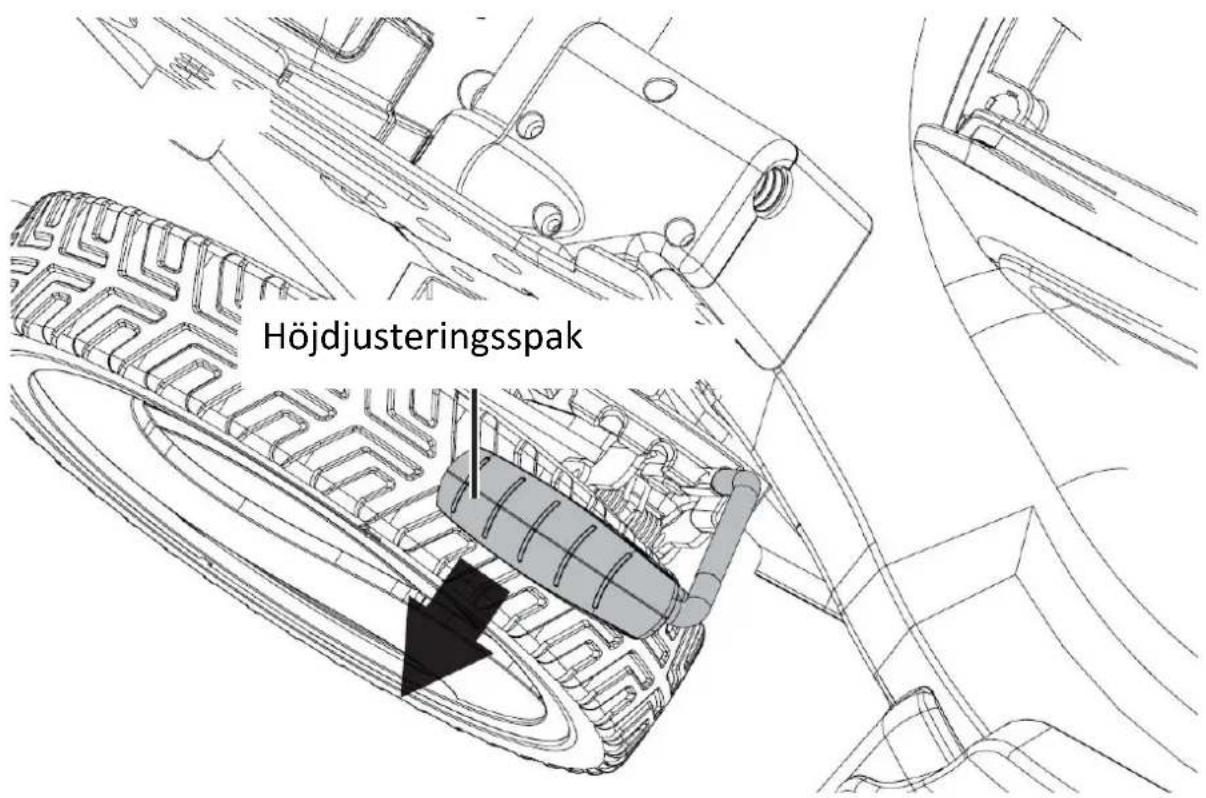

Du kan välja mellan 7 olika klipphöjder (från 30 mm till 90 mm). Flytta bara spaken till önskad klipphöjd enligt bilden.

Höjdjusteringsspak

155. Fördelar med bakhjulsdrift

Klipparen är utrustad med bakhjulsdrift som gör det lättare att flytta klipparen.

När klipparen är påslagen behöver du bara trycka den bakre spaken på den övre handtaget mot handtaget så börjar de båda bakhjulen att röra sig. Om du avstår från bakhjulsdrift på plana eller sluttande ytor ökar batteriets drifttid.

När du använder bakhjulsdrift kan du ställa in hastigheten efter önskemål med hjälp av justeringshjulet (se följande bild).

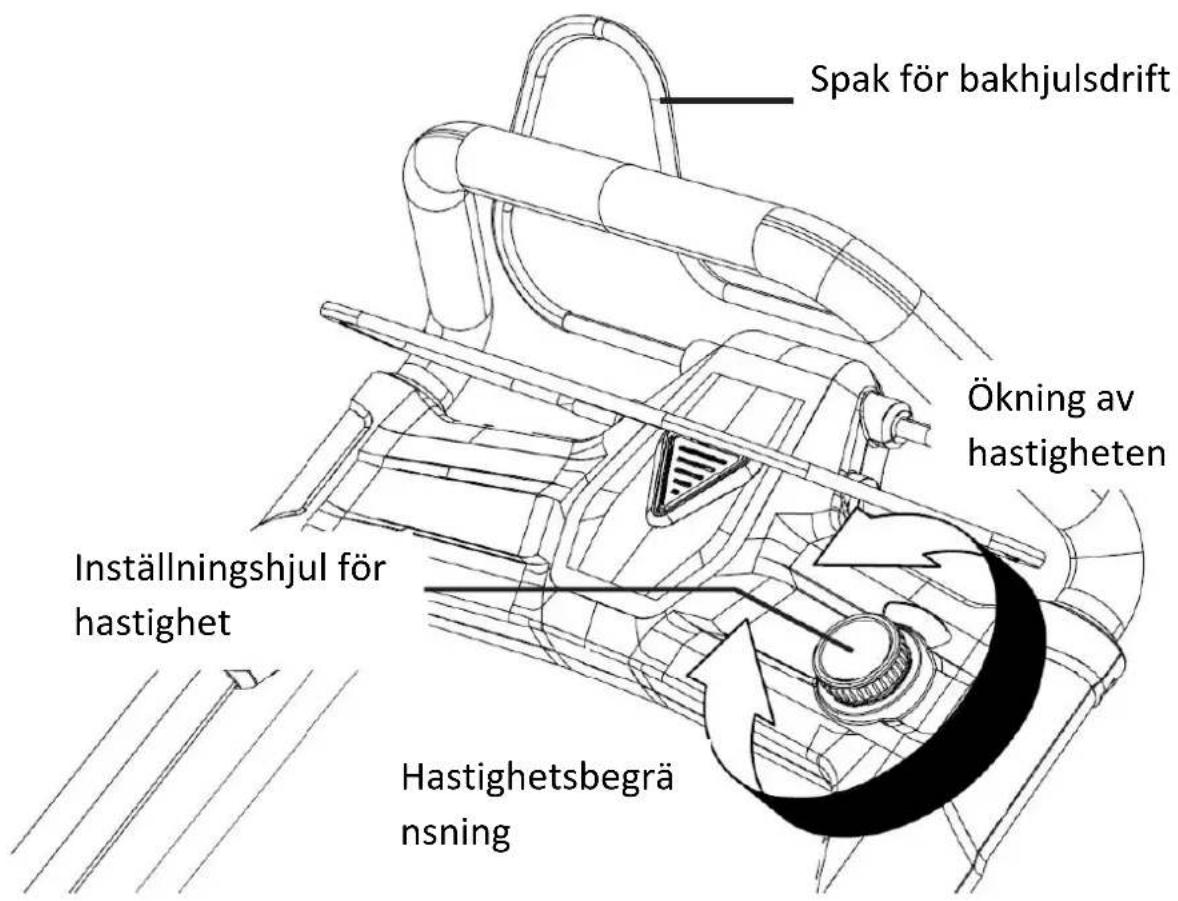

Spak för bakhjulsdrift Ökning av hastigheten Inställningsjul för hastighet Hastighetsbegrä nsning

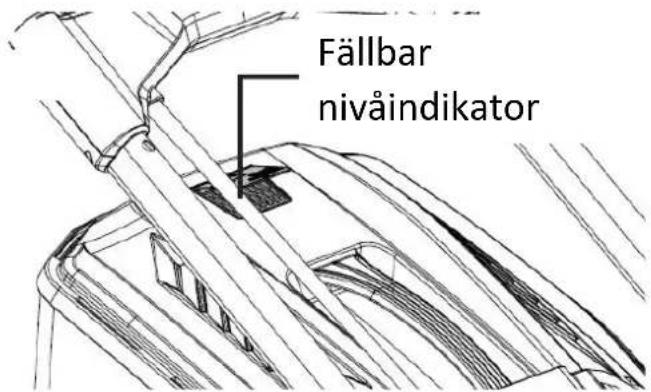

156. Nivåindikator för gräsuppsamlingskorg

I den bakre delen av gräsuppsamlingskorgen finns en lucka som visar hur full korgen är. Under klippningen kastas gräset in i uppsamlingskorgen och luften släpps ut genom denna lilla öppning. Så länge luckan rör sig finns det fortfarande plats i uppsamlingskorgen för mer gräs. När luckan stängs och inte rör sig längre släpps ingen luft ut genom denna anordning och det indikeras att uppsamlingskorgen bör tömmas (se följande bild).

Fällbar nivåindikator

157. Förfogande

VARNA UNG!

Gör gamla elverktyg oanvändbara före kassering:

• nätdrivna elverktyg genom att ta ur anslutningskontakten,
  • batteridrivna elverktyg genom att ta bort batteriet.

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna! Enligt det europeiska direktivet 2012/19/EG om avfall från elektrisk och elektronisk utrustning och dess implementering i nationell lagstiftning, ska använd elektrisk utrustning samlas in separat och återvinnas på ett miljövänligt sätt. Återvinning av råvaror istället för avfallshantering. Enheten, tillbehören och förpackningen ska återvinnas på ett miljövänligt sätt. Plastdelar är märkta för sorterad återvinning.

WARNING!

Kasta inte uppladdningsbara batterier/batterier i hushållssoporna, i elden eller i vatten. Öppna inte gamla batterier. Uppladdningsbara batterier/batterier ska samlas in, återvinnas eller kasseras på ett miljövänligt sätt.

Endast för EU-länder: Enligt direktiv 2006/66/EC måste defekta eller använda ackumulatorer/batterier återvinnas.

ETT MEDDELANDE

Kontakta din kommun/stad för information om deponeringsmöjligheter.

Återvinning av råvaror istället för avfallshantering.

1. Tekniska data

slåttermaskin
tomgångsvarvtal	2500 min -1
Märkspänning	2×20V = 40V
Arbetsbredd	510 mm
Klipphöjder	25-75 mm,
Inställningsalternativ	6
volym Gräsfångarkorg	50 liter
Mer mätt Ljudeffektnivå (L WA)	87,5dB(A)(K = 3,0 dB(A))
Mer mätt Ljudtryck(LPA)	86,6dB(A)
Beviljas Ljudeffektnivå (L WA)	91dB(A)
vibration	2,5 m/s ^2 (K = 1,5 m/s ^2 )
laddare
Märkspänning	230V~, 50Hz
Märkeffekt	140W
laddningsspänning	20,9V
laddström	2,4A
Skyddsklass	II
Batteripaket
Batterityp	Li-jon
Märkspänning	20V
kapacitet	4 Ah
Laddningstid	120 minuter

159. EU Declaration of Conformity / Declaration of Överensstämmelse

Tillverkare / Tillverkare FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg Tyskland / Tyskland

40V batteri gräsklippare / 40V sladdlös Gräsmatta

Gräsklippare

Skriv / modell FX-E2RM46

EG-direktiv / EG direktiv 2006/42 /EG, 2014/30/EU

2000/14/EG, 2005/88/EG, 2011/65/EU

Vi försäkrar härmed att ovan nämnda maskin är pga Din Design i den version vi marknadsförde grundläggande Säkerhets- och hälsokrav för de listade EG-direktiv är likvärdiga med.

Härmed försäkrar vi att ovan nämnda maskin uppfyller de grundläggande säkerhets- och hälsokrav i de ovan angivna EG-direktiven. Några manipulering eller förändring av maskinen som inte uttryckligen godkänts av oss i förväg gör detta dokument null och ogiltig.
