INSTRUKCJA OBSŁUGI UP18DA HiKOKI

Należy zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi tego elektronarzędzia.

Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może być przyczyną porażenia prądem, pożaru i/ lub poważnych obrażeń.

Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu.

Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi zasilanych z sieci elektrycznej (przewodowych) lub z akumulatora (bezprzewodowych).

1) Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać w czystości i odpowiednio oświetłać. Nieporządek lub nieodpowiednie oświetlenie stanowiska pracy może być przyczyną wypadków.

b) Elektronarzędzi nie należy użytkować w miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pytów. Pracujące elektronarzędzie wytwarza iskry, które mogą spowodować zapłon pyłu lub oparów.

c) Dzieci oraz osoby postronne powinny pozostawać z dala od pracującego elektronarzędzia. Dekoncentracja może być przyczyną utraty kontroli nad elektronarzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda sieciowego. Wtyczki nie wolno w jakikołwiek sposób modyfikować. Elektronarzędzia posiadające uziemienie nie powinny być użytkowane z wtyczkami przejściowymi. Użytkowanie niemodyfikowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem.

b) Należy unikać kontaktu z powierzchniami jakichkolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki. Ryzyko porażenia prądem wzrasta, gdy ciało jest uziemione.

c) Elektronarzędzi nie wolno narażać na działanie deszczu lub wilgoci. Obecność wody wewnątrz elektronarzędzia zwiększa ryzyko porażenia prądem.

d) Przewodu zasilającego nie wolno używać w sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania. Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, olejem, ostrymi krawędziami lub poruszającymi się częściami. Uszkodzony lub zapętlony przewód zasilający zwiększa ryzyko porażenia prądem.

e) W przypadku użytkowania elektronarzędzia na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych. Używanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem.

f) Jeżeli praca elektronarzędziem musi być wykonywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym. Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Podczas użytkowania elektronarzędzia należy zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku. Elektronarzędzia nie powinny być użytkowane przez osoby zmeczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw. Chwila nieuwagi podczas użytkowania elektronarzędzia może być przyczyną poważnych obrażeń.

b) Należy używać wyposażenia ochronnego. Należy zawsze nosić okulary ochronne. Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń.

c) Należy uniemożliwić przypadkowe uruchomienie. Przed podłączeniem elektronarzędzia do gniazda zasilania i/lub zestawu akumulatorowego, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia. Ze względów bezpieczeństwa nie należy przenosić elektronarzędzi, trzymając palec na wyłączniku, ani podłączać do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia.

d) Przed włączeniem elektronarzędzia usunąć wszystkie klucze regulacyjne. Pozostawienie klucza regulacyjnego połączonego z częścią obrotową elektronarzędzia może być przyczyną obrażeń.

e) Nie sięgać elektronarzędziem zbyt daleko. Należy zawsze pamiętać o stabilnej postawie i zachowaniu równowagi. Zapewnia to lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Należy nosić odpowiednią odzież. Nie nosić luźnej odzieży ani biżuterii. Chronić włosy i odzież przed kontaktem z ruchomymi częścimi urządzenia. Lużna odzież, biżuteria lub długie włosy mogą zostać pochwycone i wciągnięte przez ruchome części narzędzia.

g) Jeżeli elektronarzędzie wyposażone jest w złącze dla urządzenia do odprowadzania i gromadzenia pyłów, należy pamiętać o właściwym podłączeniu i poprawnym użytkowaniu takiego urządzenia. Korzystanie z urządzeń do odprowadzania i gromadzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu.

h) Nie pozwól, aby wprawa osiągnięta w wyniku częstego korzystania z narzędzi pozwalała na beztroskę i ignorowanie zasad bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważne obrażenia w ciągu ułamka sekundy.

4) Obsługa i konserwacja elektronarzędzi

a) Nie używać elektronarzędzia ze zbyt dużą siłą. Należy wykorzystywać elektronarzędzie odpowiednie dla wykonywanej pracy. Elektronarzędzie przeznaczone do wykonania określonej pracy wypełni swoje zadanie lepiej i w sposób bardziej bezpieczny, jeżeli praca będzie wykonywana z zalecaną prędkością.

b) Nie należy użytkować elektronarzędzia, którego wyłącznik jest uszkodzony. Każde elektronarzędzie, które nie może być właściwie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione.

c) Przed przystąpieniem do jakichkolwiek regulacji bądź wymiany akcesoriów oraz kiedy elektronarzędzie nie będzie używane przez dłuższy czas, należy odłączyć wtyczkę elektronarzędzia od źródła zasilania i/lub odłączyć od elektronarzędzia zestaw akumulatorowy (jeśli jest to możliwe). Powyższe środki bezpieczeństwa mają na celu wyeliminowanie ryzyka przypadkowego uruchomienia urządzenia.

d) Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci; osobom, które nie znają zasad obsługi elektronarzędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektronarzędzia. Użytkowanie elektronarzędzi przez osoby, które nie zostały właściwie poinstruowane, może stanowić zagrożenie.

e) Elektronarzędzia i akcesoria należy konserwować. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części są poprawnie umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione. Wiele wypadków następuje z powodu nieprawidłowej konserwacji elektronarzędzi.

f) Narzędzia tnące powinny być zawsze ostre i czyste. Narzędzia tnące powinny być utrzymywane we właściwym stanie, z odpowiednio ostrymi krawędziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim.

g) Elektronarzędzia, akcesoria, wiertła, narzędzia tnące itp. należy zawsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy. Używanie elektronarzędzia w celach niezgodnych z jego przeznaczeniem może stanowić zagrożenie.

h) Utrzymywać uchwyty i powierzchnie chwytania suche, czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytania uniemożliwiają bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.

5) Obsługa i konserwacja elektronarzędzia akumulatorowego

a) Do ładowania można wykorzystywać wyłącznie ładowarki wymienione przez producenta. Ładowarka właściwa dla ładowania konkretnego typu zestawów akumulatorowych może wywołać pożar, jeśli zostanie użyta do ładowania innego typu zestawów akumulatorowych.

b) Do zasilania elektronarzędzi należy używać wyłącznie przeznaczonych dla nich zestawów akumulatorowych. Używanie innych zestawów akumulatorowych może być przyczyną obrażeń lub pożaru.

c) Jeśli zestaw akumulatorowy nie jest używany, należy go przechowywać z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby, bądź inne niewielkie metalowe przedmioty, które mogą spowodować zwarcie zacisków. Zwarcie zacisków akumulatora może być przyczyną poparzeń lub pożaru.

d) W skrajnie niesprzyjających warunkach może dojść do wycieku elektrolitu z akumulatora – należy unikać kontaktu z elektrolitem. Jeśli dojdzie do przypadkowego kontaktu z elektrolitem, miejsce kontaktu należy przepłukać wodą. W przypadku kontaktu elektrolitu z oczami należy dodatkowo zgłosić się do lekarza. Elektrolit wyciekający z akumulatora może powodować podrażnienia lub poparzenia.

e) Nie korzystać z zestawu akumulatorowego ani narzędzia, które uległy uszkodzeniu lub zostały zmodyfikowane. Uszkodzone lub zmodyfikowane akumulatory mogą działać w nieprzewidywalny sposób i w konsekwencji prowadzić do pożaru, wybuchu lub ryzyka obrażeń.

f) Nie wystawiać zestawu akumulatorowego ani narzędzia na działanie ognia lub nadmiernej temperatury. Narażenie na działanie ognia lub temperatury powyżej 130°C może spowodować wybuch.

g) Postępować zgodnie ze wszystkimi instrukcjami ładowania i nie ładować zestawu akumulatorowego ani narzędzia poza zakresem temperatury podanym w instrukcjach. Ładowanie nieprawidłowo lub w temperaturze wykraczającej poza podany zakres może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

6) Serwis

a) Elektronarzędzia mogą być serwisowane wyłącznie przez wykwalifikowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych. Jest to gwarancją utrzymania bezpieczeństwa obsługi elektronarzędzia.

b) Nigdy nie należy naprawiać uszkodzonych zestawów akumulatorowych. Naprawa zestawów akumulatorowych powinna być przeprowadzana wyłącznie przez producenta lub autoryzowane centrum serwisowe.

UWAGA

Dzieci oraz osoby niepełnosprawne powinny pozostawać z dala od pracującego elektronarzędzia. Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA AKUMULATOROWEGO KOMPRESORA

1. Nie pozwalać dzieciom używać narzędzia bez nadzoru.

Polski

1. Nigdy nie kierować urządzenia w kierunku ludzi lub zwierząt. Maszyna wydmuchuje małe przedmioty z dużą prędkością i może spowodować obrażenia.

2. Nie zbliżać dłoni ani twarzy do otworu wydmuchowego ani do otworu wlotu powietrza podczas użytkowania. Takie postępowanie może doprowadzić do uszkodzenia ciała.

3. Upewnić się, że wszystkie używane elementy osprzętu są przystosowane do pracy z danym ciśnieniem roboczym.

4. Podczas rozłączania przyłączy pamiętać, że z węża pneumatycznego gwałtownie wydobywa się zawarte w nim powietrze pod wysokim ciśnieniem. Mocno trzymać odłączaną końcówkę węża pod wysokim ciśnieniem.

5. Wskazanie ciśnienia przez narzędzie jest wyłącznie szacunkowe. Po napompowaniu sprawdzić ciśnienie za pomocą skalibrowanego manometru.

6. Podczas pracy nosić okulary ochronne i maskę przeciwpyłowa.

7. Nie blokować otworu wydmuchowego i/lub otworu wlotu powietrza. Nie pozwalać również na gromadzenie się pyłu w otworze wlotu powietrza.

Blokowanie otworu wydmuchowego lub wlotu powietrza powoduje nadmierne zwiększenie prędkości obrotowej silnika, co może uszkodzić wentylator w elektronarzędziu i spowodować nadmierne rozgrzanie silnika.

1. Nie używać produktu w miejscach, gdzie może nastąpić zassanie wody lub piasku.

2. Nie używać w miejscach, w których obecne są substancje łatwopalne, takie jak lakier, farba, benzen, rozcieńczalnik lub benzyna.

3. Nie używać w pobliżu urządzeń wytwarzających ciepło, jak piekarniki. Nie kierować strumienia powietrza na niedopałki papierosów i nie używać do podsycania lub gaszenia płomieni.

W przypadku korzystania w pobliżu takich miejsc może dojść do pożaru.

1. Nie zdmuchiwać kurzu, kawałków szkła, ostrzy, gwoździ, śrub, kamyków, itp.

2. Jeśli zauważy się, że urządzenie generuje nietypowo wysoką temperaturę, pracuje nieprawidłowo lub emituje nietypowe dźwięki, niezwłocznie zaprzestać jego użytkowania i wyłączyć przełącznik zasilania. Żlecić kontrolę i naprawę u sprzedawcy, u którego zakupiono urządzenie, lub w autoryzowanym serwisie HiKOKI. Dalsza eksploatacja urządzenia pracującego nieprawidłowo może spowodować obrażenia ciała.

3. Jeżeli urządzenie zostanie przypadkowo upuszczone lub uderzy w inny przedmiot wykonać dokładne sprawdzenie urządzenia pod kątem pęknięć, złamań lub odkształceń itp.

W przypadku pęknięć, złamań i odkształceń urządzenia może dojść do obrażeń u osób.

1. Nie umieszczać żadnych przedmiotów, takich jak śruby, w otworze wydmuchowym.

Niezastosowanie się do tego zalecenia może spowodować uszkodzenie wewnętrznych części narzędzia.

1. Funkcja wlotu powietrza tego produktu jest przeznaczona wyłącznie do spuszczania powietrza z przedmiotów.

Nie może być używana do zasysania przedmiotów, tak jak odkurzacz.

1. Używając jej do spuszczania powietrza z kół pływackich, pontonów itp., nie zasysać wody pozostającej wewnątrz.

Jeśli do wnętrza silnika przypadkowo dostanie się woda, piasek itp., może to spowodować usterkę.

1. Nie używać narzędzia do zasysania cieczy, np. wody, mokrych cząstek pyłu, ani przedmiotów, takich jak kawałki szkła, narzędzia tnące, gwoździe, wkręty, kamyki lub żarzące się niedopałki papierosów.

2. Nie stosować oleju przemysłowego, smaru (oleju do cięcia, smaru itp.) ani w pobliżu chemikaliów. Może to spowodować uszkodzenie lub zniszczenie części.

3. NIGDY nie pozostawiać włączonego narzędzia bez nadzoru. Wyłączyć zasilanie. Nie należy pozostawiać narzędzia przed jego całkowitym zatrzymaniem.

4. Nie używać na wysokościach.

5. Nigdy nie używaj urządzenia na niestabilnym podłożu, na przykład na drabinie lub drabinie schodkowej. W przeciwnym wypadku może dojść do uszkodzenia ciała.

6. Nie uderzać narzędzia innymi przedmiotami. Unikać silnych uderzeń, np. spowodowanych upuszczeniem narzędzia. Chronić narzędzie przed zamoczeniem. Wszystkie z powyższych sytuacji mogą spowodować uszkodzenie wbudowanych w narzędzie części precyzyjnych i powodować nieprawidłowe działanie narzędzia.

7. Jeśli do otworu wlotu powietrza dostanie się jakiekolwiek ciało obce i zablokuje strumień powietrza, należy niezwłocznie wyłączyć narzędzie, wyjąć akumulator, a następnie usunąć ciało obce.

8. Należy używać wyłącznie określonych akcesoriów i osprzętu. Należy używać wyłącznie akcesoriów i osprzętu, które są określone w niniejszej instrukcji obsługi oraz w naszym katalogu. Korzystanie z innych akcesoriów lub osprzętu może spowodować wypadek lub obrażenia ciała.

9. Przed przystąpieniem do przezbrajania, konserwacji lub czyszczenia odłączyć przewód przyłączeniowy od sieci i wyjąć z urządzenia akumulator.

10. Przestrzegać również ewentualnych przepisów branżowych i przepisów BHP dotyczących użytkowania sprężarek.

11. Przestrzegać przepisów ustawowych dotyczących eksploatacji urządzeń podlegających nadzorowi technicznemu.

12. Nie dokonywać żadnych modyfikacji urządzenia.

13. Ryzyko wypadku. Przewód przyłączeniowy ułożyć w taki sposób, aby dla nikogo nie stanowił przeszkody.

14. Chronić przewód przyłączeniowy przed ostrymi krawędziami, nie zginać, zapobiegać splątaniu, nie ustawiać na przewodzie żadnych przedmiotów.

15. Nie używać adaptera ani przedłużacza.

16. Przy odłączaniu od zasilania nie ciągnąć za przewód, zawsze chwytać za wtyczkę.

17. Wtyczka urządzenia musi pasować do gniazda zasilania sieciowego. Wtyczki nie wolno w jakikołwiek sposób modyfikować. Użytkowanie niemodyfikowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem.

18. Naprawę urządzenia powierzać wyłącznie wykwalifikowanym specjalistom używającym tylko oryginalnych części zamiennych. To gwarancja zachowania bezpieczeństwa urządzenia.

19. Nie używać węża, gdy jest splątany, ani nie przechowywać węża, gdy jest skręcony.

20. Użyć produktu w odległości co najmniej 50 cm od ścian i innych przedmiotów i upewnić się, że do wlotu powietrza przepływa wystarczająca ilość powietrza.

21. Wąż może się nagrzewać natychmiast po wniknięciu powietrza, dlatego należy zachować ostrożność.

22. Nie należy spogłądać bezpośrednio w światło, aby nie narażać oczu na jego działanie. Jeśli oko będzie stale narażone na działanie światła, może to być przyczyną uszkodzenia wzroku. Należy zetrzeć kurz lub brud z soczewki lampki LED

miękką ściereczką, uważając, by nie zarysować soczewki.

Zarysowania soczewki lampki LED mogą spowodować obniżenie jasności.

1. Podczas przenoszenia produktu należy trzymać za uchwyt. (Rys. 2)

2. Nie należy mocno wstrząsać panelem wyświetlacza ani go niszczyć. Może to doprowadzić do wystąpienia problemów.

DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA

1. Zawsze należy ładować akumulator w temperaturze pomiędzy 0–40°C. Jeżeli temperatura spadnie poniżej 0°C, może to być przyczyną przeładowania, które jest zjawiskiem niebezpiecznym. Akumulator nie może być ładowany w temperaturze wyższej niż 40°C. Najbardziej odpowiednia do ładowania to 20–25°C.

2. Ładowarki nie należy używać nieprzerwanie. Po zakończeniu jednego ładowania, a przed rozpoczęciem kolejnego ładowania akumulatora, ładowarkę należy pozostawić na około 15 minut.

3. Komorę, w której umieszczany jest akumulator, należy chronić przed zabrudzeniem.

4. Nigdy nie demontować akumulatora ani ładowarki.

5. Nigdy nie zwierać zacisków akumulatora. Zwarcie zacisków akumulatora powoduje wygenerowanie wysokiego napięcia i przegrzanie. Wynikiem tego może być spalenie lub uszkodzenie akumulatora.

6. Akumulatora nie wolno wrzucać do ognia. Podpalenie akumulatora może spowodować jego wybuch.

7. Akumulator należy przekazać do punktu sprzedaży, w którym został zakupiony, kiedy tylko jego żywotność po naładowaniu uniemożliwia jego efektywne użytkowanie. Nie wyrzucać zużytego akumulatora.

8. W otwory wentylacyjne ładowarki nie wolno wkładać żadnych przedmiotów. Umieszczanie w otworach wentylacyjnych ładowarki metalowych lub łatwopalnych przedmiotów powoduje powstanie zagrożenia porażeniem prądem lub uszkodzenia ładowarki.

9. Podczas ciągłego używania urządzenia, może się ono przegrzać, co może prowadzić do uszkodzenia silnika i przełącznika. Dlatego za każdym razem, gdy obudowa staje się gorąca, należy na chwilę wyłączyć narzędzie.

10. Upewnić się, że akumulator jest poprawnie umieszczony. Jeżeli nie jest zabezpieczony, może wypaść i spowodować wypadek.

11. Nie używać produktu, jeśli narzędzie lub styki akumulatora (mocowanie akumulatora) są odkształcone. Włożenie akumulatora do narzędzia może spowodować zwarcie, które może prowadzić do emisji dymu lub zapłonu.

12. Utrzymywać styki narzędzia (mocowanie akumulatora) wolne od opiłków, wiórów i pyłu.

○ Przed użyciem sprawdzić, czy w okolicy styków akumulatora nie doszło do nagromadzenia wiórów, opiłków i pyłu.

○ Podczas eksploatacji unikać opadania wiórów, opiłków lub pyłu z narzędzia na akumulator.

○ W przypadku wstrzymania pracy lub po użytku nie pozostawiać narzędzia w miejscu narażonym na spadające opiłki, wióry lub pył. W przeciwnym razie może dojść do zwarcia, które może prowadzić do emisji dymu lub zapłonu.

1. Zawsze używać narzędzia i akumulatorów w temperaturach od -5°C do 40°C.

UWAGI DOTYCZĄCE AKUMULATORA LITOWO- JONOWEGO

W celu wydłużenia żywotność akumulatora litowo-jonowego został on wyposażony w funkcję wyłączania zasilania.

W przypadkach opisanych poniżej w punktach 1-3 silnik może się zatrzymać w czasie użytkowania elektronarzędzia, nawet jeżeli wyłącznik jest wciśnięty do położenia włączenia. Nie jest to oznaką awarii, ale efektem działania funkcji wyłączania.

1. Gdy akumulator się wyczerpie, silnik się wyłączy. W takim wypadku akumulator należy niezwłocznie naładować.
2. Silnik może się wyłączyć w przypadku przeciążenia elektronarzędzia. W takim wypadku należy zwolnić wyłącznik elektronarzędzia i wyeliminować przyczynę przeciążenia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.
3. Jeżeli w warunkach intensywnej pracy akumulator się przegrzeje, może to spowodować przerywanie zasilania z akumulatora. W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.

Dodatkowo należy stosować się do poniższych ostrzeżeń i wskazówek.

OSTRZEŻENIE

Aby zapobiec wyciekom z akumulatora, jego przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy podjąć wszystkie wymienione poniżej środki ostrożności.

1. Należy się upewnić, że wióry i pył nie gromadzą się na akumulatorze.
   O Podczas pracy należy zwracać uwagę, aby wióry i pył nie opadały na akumulator.
   O Należy zwracać uwagę, aby wióry i pył, które opadają na akumulator, nie gromadziły się na jego powierzchni.
   ○ Nie przechowywać nieużywanych akumulatorów w miejscach, w których mogą one wejść w kontakt z wiórami i pyłem.

○ Przed przechowywaniem akumulatora należy usunąć z niego wióry i pył; akumulatora nie należy przechowywać razem z metalowymi przedmiotami (śruby, gwoździe itp.).

1. Akumulatora nie wolno nakłuwać ostrymi przedmiotami, takimi jak gwoździe, uderzać młotkiem, deptać, rzucać ani poddawać wstrząsom.

2. Nie używać akumulatora, który nosi wyraźne ślady uszkodzenia lub odkształcenia.

3. Nie używać akumulatora do celów innych, niż zgodne z jego przeznaczeniem.

4. Jeśli ładowanie akumulatora nie powiedzie się, nawet po upływie określonego czasu ładowania, należy natychmiast przerwać ładowanie.

5. Nie poddawać akumulatora działaniu wysokiej temperatury ani wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.

6. W przypadku wycieku lub pojawienia się nieprzyjemnego zapachu upewnić się, że akumulator znajduje się z dala od źródeł ognia.

7. Nie używać akumulatora w miejscach, w których generowane są silne, elektryczne ładunki statyczne.

8. Jeśli w trakcie użytkowania, ładowania lub przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, przegrzania, odbarwienia lub odkształcenia, bądź jeśli pojawi się jakakolwiek inna

Polski

nieprawidłowość, akumulator należy natychmiast wyjąć z elektronarzędzia lub ładowarki i zaprzestać jego użytkowania.

1. Nie zanurzać akumulatora ani nie dopuść do dostania się do wnętrza jakiejkolwiek cieczy. Dostanie się do wnętrza cieczy przewodzącej prąd, takiej jak woda, może spowodować uszkodzenia skutkujące pożarem lub wybuchem. Akumulator należy przechowywać w chłodnym, suchym miejscu, z dala od materiałów palnych i łatwopalnych. Należy unikać miejsc narażonych na działanie gazów korozyjnych.

2. Nie należy mocno wstrząsać panelem wyświetlacza ani go niszczyć. Może to doprowadzić do wystąpienia problemów.

UWAGA

1. Jeśli elektrolit wyciekający z akumulatora dostanie się do oczu, nie wolno pocierać podrażnionego miejsca; oczy należy dokładnie przemyć czystą wodą, np. z kranu, i niezwłocznie skontaktować się z lekarzem. Nieusunięty elektrolit może spowodować uszkodzenie wzroku.

2. W przypadku kontaktu elektrolitu ze skorą lub odzieżą, miejsce kontaktu należy natychmiast dokładnie przemyć czystą wodą, np. z kranu. Elektrolit może spowodować podrażnienie skóry.

3. Jeśli w trakcie pierwszego użycia akumulatora stwierdzona zostanie obecność rdzy, pojawi się nieprzyjemny zapach, dojedzie do przegrzana, odbarwienia, odkształcenia i/lub pojawią się inne nieprawidłowości, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy.

OSTRZEŻENIE

Jeżeli przedmiot wykonany z materiału przewodzącego wejdzie w kontakt z zaciskiem akumulatora litowo-jonowego, może dojść do zwarcia akumulatora, a w wyniku tego – do pożaru. Przechowując akumulator litowo-jonowy należy stosować się do poniższych zaleceń.

○ W opakowaniu do przechowywania nie wolno umieszczacć żadnych przedmiotów wykonanych z materiałów przewodzących, gwoździ ani drutów, takich jak druty żelazne i druty miedziane.

○ Aby zapobiec zwarciom, akumulator należy umieścić w elektronarzędziu lub w przypadku przechowywania, założyć na niego pokrywę, tak aby wywietrznik został zakryty.

INFORMACJE DOTYCZĄCE TRANSPORTU AKUMULATORA LITOWO-JONOWEGO

Podczas transportowania akumulatora litowo-jonowego należy przestrzegać następujących środków ostrożności.

OSTRZEŻENIE

Należy powiadomić firmę transportową, że opakowanie zawiera akumulator litowo-jonowy, powiadomić firmę o jego mocy wyjściowej i postępować zgodnie z poleceniami firmy transportowej przy organizowaniu transportu.

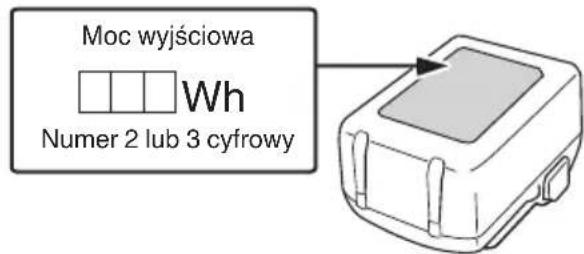

○ Akumulatory litowo-jonowe, które przekraczają moc 100 Wh, są w klasyfikacji ładunku określone jako niebezpieczne towary i będą wymagać specjalnych procedur aplikacji.

○ W przypadku transportu za granicę, muszą być zgodne z międzynarodowymi przepisami prawa oraz zasadami i przepisami kraju docelowego.

Moc wyjściowa Wh Numer 2 lub 3 cyfrowy

ŚRODKI OSTROŻNOŚCI DOTYCZĄCE PODŁĄCZENIA URZĄDZENIA USB (UC18YSL3)

Gdy pojawi się nieoczekiwany problem, dane zapisane w urządzeniu USB podłączonym do tego produktu mogą zostać uszkodzone lub utracone. Zawsze zadbaj o to, aby przed użyciem tego produktu wykonać kopię zapasową wszelkich danych zapisanych w urządzeniu USB.

Proszę pamiętać, że nasza firma nie bierze żadnej odpowiedzialności za żadne dane zapisane na urządzeniu USB, które uległy uszkodzeniu lub zostały stracone, ani za żadne uszkodzenia, które mogą się pojawić w podłączonym urządzeniu.

OSTRZEŻENIE

O Przed przystąpieniem do użytkowania należy sprawdzić kabel USB złącza pod kątem ewentualnych uszkodzeń. Użytkowanie wadliwego lub uszkodzonego kabla USB może doprowadzić do emisji dymu lub zapłonu.

○ Jeżeli produkt nie jest użytkowany, port USB należy zabezpieczyć gumową pokrywą. Zebranie się kurzu w porcie USB może spowodować emisję dymu lub zapłon.

WSKAZÓWKA

O Może wystąpić chwilowa przerwa podczas ładowania USB.

O Gdy urządzenie USB nie jest ładowane, należy usunąć urządzenie USB z ładowarki. Niezastosowanie się do tego wymogu może nie tylko skrócić okres użytkowania akumulatora urządzenia USB, ale również może spowodować nieoczekiwane wypadki.

O Ładowanie niektórych urządzeń USB może być niemożliwe, w zależności od rodzaju urządzenia.

NAZWY CZEŚCI

Numery na poniższej liście odnoszą się do Rys. 1–Rys. 12.

1	Wysokociśnieniowa dysza stożkowa
2	Igła kulkowa
3	Adapter zaworu Presta
4	Blokowanie adaptera zaworu Dunlop
5	Przechowywanie adapterów wysokociśnieniowych
6	Adapter zaworu Shradera
7	Wąż wysokociśnieniowy
8	Dioda LED
9	Przełącznik oświetlenia LED
10	Przycisk zasilania
11	Przycisk trybu
12	Przycisk +/- (tylko tryb wysokiego ciśnienia)
13	Przycisk urządzenia (tylko tryb wysokiego ciśnienia)
14	Przycisk start/stop
15	Wyświetlacz
16	Ustawione ciśnienie
17	Manometr
18	Jednostka
19	Wąż o dużej objętości
20	Adapter stożkowy do dużej objętości
21	Duży adapter dużej objętości
22	Przechowywanie adapterów wysokociśnieniowych
23	Przyłącze do wypompowywania za pomocą węża objętościowego (wlot powietrza)
24	Przyłącze do nadmuchiwania za pomocą węża wysoko objętościowego (wylot powietrza)
25	Uchwyt
26	Lampka ostrzegawcza
27	Tabliczka znamionowa
28	Akumulator (sprzedawany oddzielnie)
29	Klapka (schowek na przewód przyłączeniowy i osprzęt)
30	Gniazdo do podłączenia adaptera 12 V DC
31	Adapter 12 V DC
32	Zacisk
33	Gniazdo
34	Zatrzask
35	Wskaźnik ładowania
36	Przełącznik sygnalizacji pozostałego poziomu naładowania akumulatora
37	Kontrolka pozostałego poziomu naładowania akumulatora
38	Panel wyświetlacza
39	Kontrolka poziomu naładowania akumulatora (na korpusie)
40	Wypustka
41	Nacięcie wtyczki złącza

SYMBOLE

UP18DA: Akumulatorowy kompresor

	Aby zmniejszyć ryzyko odniesienia obrażeń, użytkownik powinien przeczytać instrukcję obsługi.
	Nie patrzeć we włączoną lampę.
	Dotyczy tylko państw UEElektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego!Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz wprowadzeniem jej zgodnie z prawem krajowym, zużyte elektronarzędzia należy posegregować i oddać do recyklingu w sposób przyjazny dla środowiska w wyspecjalizowanym zakładzie utylizacji.
	Prąd stały
V	Napięcie znamionowe
	Tryb wysokociśnieniowy
	Tryb dużej objętości
	Kontrolka poziomu naładowania akumulatora (na korpusie)Wyświetlanie stanu akumulatora
	Lampka ostrzegawczaŚwieci w momencie uruchomienia funkcji zabezpieczającejJeśli lampka nadal nie gaśnie po odłączeniu zasilania, odczekaniu przez chwilę i ponownym włączeniu zasilania, oznacza to wystąpienie usterki.
	Gwarantowany poziom mocy akustycznej.
	Ostrzeżenie

Korpus kompresora

Stan kontrolki	Pozostały poziom naładowania
	75% lub więcej
	50%-75%
	25%-50%
	Poniżej 25%
(Miga przez 5 sekund, a następnie gaśnie)	0%

WSKAZÓWKA

○ W przypadku używania akumulatora ze wskaźnikiem poziomu naładowania, należy sprawdzić pozostały poziom naładowania, patrząc na jego kontrolkę.

Polski

○ Kontrolka poziomu naładowania akumulatora jest przeznaczona wyłącznie do stosowania w połączeniu z akumulatorami 18 V. Kontrolka może wskazywać wartość podczas korzystania w połączeniu z zasilaniem w pojeździe, ale należy ją zignorować.

Akumulator

	Świeci się;Poziom naładowania akumulatora przekracza 75%.
	Świeci się;Poziom naładowania akumulatora mieści się w zakresie od 50% do 75%.
	Świeci się;Poziom naładowania akumulatora mieści się w zakresie od 25% do 50%.
	Świeci się;Poziom naładowania akumulatora wynosi poniżej 25%.
	Miga;Akumulator niemal całkowicie wyczerpany.Naładować akumulator najszybciej, jak to możliwe.
	Miga;Zasilanie wstrzymane z powodu wysokiej temperatury. Wyjąć akumulator z narzędzia i poczekać, aż całkowicie ostygnie.
	Miga;Zasilanie wstrzymane z powodu awarii lub nieprawidłowego działania. Może to oznaczać usterkę akumulatora, dlatego proszę skontaktować się ze sprzedawcą.

AKCESORIA STANDARDOWE

Poza elektronarzędziem (1 narzędzie) w opakowaniu znajdują się akcesoria wymienione na stronie 226.

Akcesoria standardowe mogą ulec zmianie bez wcześniejjszego zawiadomienia.

ZASTOSOWANIA

Urządzenie jest przeznaczone do pompowania opon rowerowych i samochodowych oraz zabawek i sprzętu sportowego za pomocą dostarczonych adapterów.

Urządzenie jest również przeznaczone do nadmuchiwania i odsysania powietrza z artykułów rekreacyjnych, takich jak materace i łóżka.

○ Urządzenie nadaje się warunkowo do pompowania dużych opon samochodów dostawczych.
○ Urządzenie nie nadaje się do zasilania narzędzi pneumatycznych.
○ Wskaźnik ciśnienia nie jest legalizowany. Używać legalizowanego wskaźnika ciśnienia, np. do sprawdzania ciśnienia w oponach.
○ Zabronione jest jego używanie do zastosowań medycznych, w branży spożywczej oraz do napełniania butli powietrznych przeznaczonych do oddychania.
○ Zabronione jest również sprężanie gazów wybuchowych, palnych i szkodliwych dla zdrowia. Urządzenia nie wolno użytkować w pomieszczeniach zagrożonych wybuchem.

DANE TECHNICZNE

1. Elektronarzędzie

Model UP18DA
Napięcie 18 V
Zasilacz	Akumulator 18 V
	Zasilanie w pojeździe DC 12 V / 10 A
Pojemność napełniania 16 L/min @130 kPa
Maks. ciśnienie 1100 kPa 160 psi 11 bar
Masa	3,8 kg (BSL36B18X)*12,8 kg (z akumulatorem)

*1 Zgodnie z procedurą EPTA 01/2014 W zależności od podłączonego akumulatora. Największy zmierzony ciężar występuje w połączeniu z BSL36B18X (sprzedawany oddzielnie).

WSKAZÓWKA

W związku z prowadzonym przez firmę HiKOKI programem badań i rozwoju, niniejsze dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.

1. Akumulator (sprzedawany oddzielnie)

Model Napięcie		Pojemność akumulatora
BSL36A18 36 / 18	V*1	2,5 / 5,0 Ah *1
BSL1850MA 18 V	5,0 Ah

*1 Narzędzie automatycznie przełączy napięcie.

ŁADOWANIE

Przed przystąpieniem do użytkowania elektronarzędzia należy naładować akumulator; w tym celu należy postępować w sposób opisany poniżej.

1. Podłączyć przewód zasilający ładowarki do gniazda sieciowego.

Po podłączeniu wtyczki ładowarki do gniazda sieciowego, kontrolka wskaźnika ładowania będzie migała na czerwono. (Patrz Tabela 1)

1. Umieścić akumulator w ładowarce.

Ostrożnie i dokładnie umieścić akumulator w ładowarce, tak jak zostało to pokazane na Rys. 4 (na stronie 3).

1. Ładowanie

Po umieszczeniu akumulatora w ładowarce rozpocznie się ładowanie, a kontrolka wskaźnika ładowania będzie migać na niebiesko.

Po zakończeniu ładowania akumulatora kontrolka wskaźnika ładowania zaświeci się na zielono. (Patrz Tabela 1)

(1) Wskazania kontrolki wskaźnika ładowania Wskazania kontrolki wskaźnika ładowania są zilustrowane w tabeli 1, w zależności od stanu ładowarki lub akumulatora.

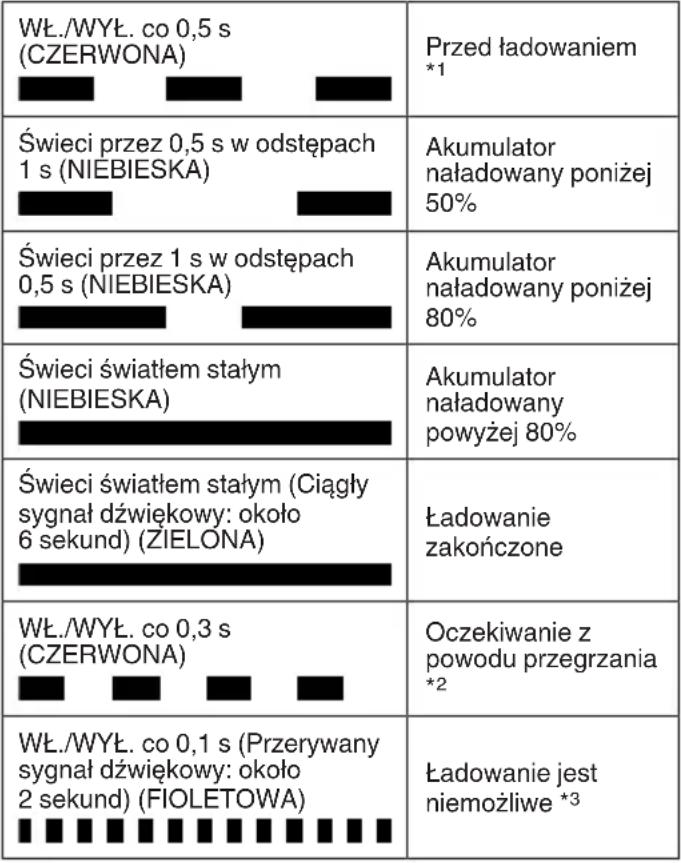

Tabela 1: Wskazania kontrolki wskaźnika ładowania

WSKAZÓWKA

*1 Jeśli czerwona kontrolka miga dalej nawet po podłączeniu ładowarki, sprawdzić, czy akumulator został włożony do końca.
*2 Przegrzanie akumulatora. Ładowanie niemożliwe. Mimo tego, że ładowanie rozpocznie się, gdy akumulator ostygnie, nawet kiedy pozostawi się go na miejscu, zalecamy wyjęcie akumulatora i poczekanie, aż ostygnie w zacienionym i dobrze wentylowanym miejscu przed rozpoczęciem ładowania.
*3 Wadliwe działanie akumulatora lub ładowarki.

– Włożyć akumulator do końca.

– Sprawdzić, czy żadne ciało obce nie przyczepiło się do gniazda akumulatora lub styków. Jeżeli obecność ciał obcych nie zostanie stwierdzona, istnieje prawdopodobieństwo, że doszło do usterki akumulatora lub ładowarki. Urządzenie(-a) należy wtedy oddać do autoryzowanego centrum serwisowego.

O Długotrwałe nieprzerwane użytkowanie ładowarki może spowodować jej nagrzanie, a tym samym stwarzać prawdopodobieństwo wystąpienia awarii. Po zakończeniu ładowania należy odczekać 5 minut przed rozpoczęciem kolejnego ładowania.
(2) Informacje na temat zakresu temperatury i czasu ładowania akumulatora (Patrz Tabela 2)

Tabela 2

Model UC18YSL3
Typ akumulatora Litowo-jonowy
Napięcie ładowania 14,4–18 V
Zakres temperatury, w którym akumulator może być ładowany	0°C–50°C

Czas ładowania w zależności od pojemności akumulatora w przybliżeniu (przy 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Czas ładowania w zależności od pojemności akumulatora wielonapięciowego, w przybliżeniu (w 20°C)	1,5 Ah(× 2 szt.)	20 min
	2,5 Ah(× 2 szt.)	32 min
	4,0 Ah(× 2 szt.)	52 min
Liczba ogniw akumulatora 4–10
Napięcie ładowania dla USB 5 V
Natężenie ładowania dla USB 2 A
Masa 0,6 kg

WSKAZÓWKA

○ Czas ładowania może się zmieniać w zależności od temperatury otoczenia i napięcia źródła zasilania.
O Jeśli ładowanie trwa zbyt długo

– Ładowanie trwa dłużej w skrajnie niskiej temperaturze otoczenia. Ładować akumulator w ciepłym miejscu (np. w pomieszczeniu).
– Nie zasłaniać otworu wentylacyjnego. W przeciwnym razie wnętrze ładowarki ulegnie przegrzaniu, zmniejszając jej wydajność.
– Jeśli wentylator chłodzący nie działa, skontaktować się z autoryzowanym centrum serwisowym HiKOKI w celu naprawy.

1. Odłączyć przewód zasilający ładowarki z gniazda sieciowego.

2. Wyjąć akumulator, mocno trzymając ładowarkę. WSKAZÓWKA

Należy pamiętać, aby po zakończeniu użytkowania ładowarki wyjąć z niej akumulator.

Informacje dotyczące wyładowania elektrycznego w przypadku nowych akumulatorów itp.

Ponieważ chemiczne substancje znajdujące się wewnątrz nowych akumulatorów oraz akumulatorów, które nie były używane przez dłuższy okres czasu nie są aktywne, wyładowanie elektryczne może być niskie przy pierwszym i kolejnym użyciu. Jest to tymczasowe zjawisko, a właściwy czas wymagany do naładowania zostanie przywrócony po 2–3 ładowaniach akumulatorów.

Co zrobić, aby akumulatory działały dłużej.

(1) Naładować akumulatory ponownie zanim rozładują się całkowicie. W przypadku zauważenia, że zasilanie narzędzia jest słabsze, należy zaprzestać korzystania z narzędzia i ponownie naładować akumulator. Dalsze korzystanie z narzędzia i wyczerpanie prądu elektrycznego, może spowodować uszkodzenie akumulatora i skrócenie jego żywotności.

Polski

(2) Należy unikać ładowania w wysokiej temperaturze. Akumulator jest gorący zaraz po użyciu. Jeśli akumulator jest ponownie ładowany zaraz po użyciu, jakość substancji chemicznych pogorszy się, a żywotność akumulatora się skróci. Należy odłożyć na chwilę akumulator i rozpocząć ładowanie, gdy ostygnie.

MONTAŻ I EKSPLOATACJA

Działanie	Rysunek	Strona
Wkładanie i wyjmowanie akumulatora (sprzedawany oddzielnie)	3	2
Ładowanie 4 3
Zasilanie za pomocą adaptera 12 V DC*1	5	3
Korzystanie z oświetlenia LED 10 4
Wskaźnik poziomu naładowania akumulatora	11	4
Ładowanie urządzenia USB z gniazda elektrycznego	12-a 4
Ładowanie urządzenia USB i akumulatora z gniazda elektrycznego	12-b 4
Sposób ładowania urządzenia USB 13 4
Wybór akcesoriów — 227

*1 Zasilanie za pomocą adaptera 12 V DC

OSTRZEŻENIE

O Nie używać tego produktu podłączając go do gniazda samochodowego 12 V podczas jazdy.

○ Przed uruchomieniem urządzenia sprawdzić, czy napięcie zasilania podane na tabliczce znamionowej jest zgodne z parametrami zasilania sieciowego w miejscu pracy.

O Upewnić się, że adapter 12 V DC nie jest ściśnięty ani uszkodzony.

WSKAZÓWKA

○ Na czas korzystania z adaptera 12 V DC należy wyjąć akumulator. W przeciwnym razie produkt może nie działać.

O Narzędzia nie wolno używać w połączeniu z zasilaniem 24 V w pojeździe.

○ Niektóre gniazda samochodowe dostarczają zasilanie tylko przy włączonym zapłonie lub przy włączonym silniku pojazdu.

○ W przypadku korzystania z zasilania w pojeździe objętość wprowadzonego powietrza jest niższa w porównaniu do sytuacji, gdy korzysta się z akumulatora.

PRZED ROZPOCZĘCIEM PRACY

OSTRZEŻENIE

Przed uruchomieniem sprawdzić, czy urządzenie nie jest uszkodzone. Nie uruchamiać zniszczonego urządzenia.

1. Ustawienie

– Ustawić na twardej, poziomej i równej powierzchni.

– Elementy obsługowe muszą być w każdej chwili łatwo dostępne.

– Pozycja w suchym miejscu chronionym przed mrozem.

ZASTOSOWANIE

OSTRZEŻENIE

○ Urządzenie musi zawsze pracować pod nadzorem. Zbyt wysokie ciśnienie może doprowadzić do rozerwania nadmuchiwanego przedmiotu i spowodować obrażenia ciała oraz szkody materialne.

○ Podczas użytkowania zwracać uwagę na wskazania manometru na korpusie urządzenia oraz stan pompowanego przedmiotu i niezwłocznie zatrzymać narzędzie w przypadku zauważenia jakichkolwiek nietypowych objawów.

WSKAZÓWKA

Lampa LED i wyświetlacz wyłączą się automatycznie po upływie 5 minut, gdy zasilanie jest włączone, silnik nie jest uruchomiony, a żadne inne przyciski nie są wciśnięte.

1. Pompować za pomocą węża wysokociśnieniowego (Rys. 6)

UWAGA

W trybie Tryb wysokiego ciśnienia, produkt może pracować w sposób ciągły przez maksymalnie 5 minut. Po 5 minutach użytkowania produktu, należy zaprzestać jego użytkowania na 10 minut i poczekać, aż ostygnie.

(1) Rozwinąć wąż wysokociśnieniowy.

(2) Przykręcić wąż wysokociśnieniowy do zaworu pompowanego przedmiotu. Przykręcić jeden z adapterów do węża wysokociśnieniowego, a następnie do zaworu pompowanego przedmiotu.

OSTRZEŻENIE

Przed uruchomieniem infratora upewnić się, że zamontowany adapter jest mocno przykręcony.

(3) Włączanie narzędzia: Nacisnąć przycisk zasilania. Włączy się wyświetlacz.

(4) Wybierać tryb wysokiego ciśnienia, naciskając przycisk trybu.

(5) Wybrać żadana jednostkę ciśnienia, naciskając na przycisk jednostki (BAR / PSI / kPa).

(6) Sprawdzić na wyświetlaczu ustawione ciśnienie, naciskając na przycisk +/-

OSTRZEŻENIE

Ustawione ciśnienie nie może być wyższe niż maksymalne dopuszczalne ciśnienie dla pompowanego przedmiotu. W przeciwnym razie przedmiot może pęknąć i spowodować obrażenia oraz szkody materialne.

(7) Uruchamianie procesu pompowania: Nacisnąć przycisk start/stop. Uzyskane ciśnienie jest widoczne na wyświetlaczu. Pompowanie kończy się automatycznie po osiągnięciu ustawionego ciśnienia. Pompowanie można przerwać w dowolnym momencie, naciskając na przycisk start/stop.

(8) Wyłączanie narzędzia: Nacisnąć przycisk zasilania. Wyświetlacz gaśnie.

(9) Odłączyć wąż wysokociśnieniowy od pompowanego przedmiotu. W razie potrzeby odkręcić adapter od węża wysokociśnieniowego i przechowywać go w schowku. Nawinąć wąż wysokociśnieniowy na narzędzie i dobrze przymocować.

2. Napompowywanie/odpompowywanie za pomocą węża o dużej objętości (Rys. 7, Rys. 8)

(1) Zdjąć wąż wysokociśnieniowy z narzędzia i...

A: w celu nadmuchania przymocować go do wylotu powietrza (zamek bagnetowy: ustawić odpowiednio, włożyć i obrócić w kierunku przeciwnym do ruchu wskazówek zegara) lub... (Rys. 7-a)

B: w celu odessania powietrza przymocować go do wlotu powietrza (zamek bagnetowy: ustawić odpowiednio, włożyć i obrócić w kierunku przeciwnym do ruchu wskazówek zegara) (Rys. 7-b)

(2) W razie potrzeby odkręcić adapter przymocowany do węża wysokociśnieniowego i przykręcić na odpowiedni adapter ze schowka (Rys. 8).

(3) Przymocować wąż wysokociśnieniowy z adapterem do nadmuchiwanego przedmiotu.

(4) Włączanie narzędzia: Nacisnąć przycisk zasilania. Włączy się wyświetlacz.

(5) Wybrać tryb wysokiego ciśnienia, naciskając przycisk trybu.

OSTRZEŻENIE

nie nadmuchiwać zbyt mocno przedmiotu. W przeciwnym razie przedmiot może pęknąć i spowodować obrażenia oraz szkody materialne.

(6) Uruchamianie procesu pompowania: Nacisnąć przycisk start/stop. Nadmuchiwanie można przerwać w dowolnym momencie, naciskając przycisk start/stop.

(7) Odłączyć wąż wysokociśnieniowy od nadmuchiwanego przedmiotu i zamknąć.

(8) Wyłączanie narzędzia: Nacisnąć przycisk zasilania. Wyświetlacz gaśnie.

(9) Odłączyć wąż wysokociśnieniowy od wlotu/wylotu powietrza (zamek bagnetowy: obrócić w kierunku zgodnym z kierunkiem ruchu wskazówek zegara i wyjąć). Następnie podłączyć go do gniazda znajdującego się na spodzie urządzenia (Rys. 9), nawinąć na uchwyt urządzenia i dobrze zamocować.

3. Transportowanie (Rys. 2)

Nawinąć węże na urządzenie i dobrze je przymocować. Wyjąć akumulator z narzędzia i schować kabel przyłączeniowy w schowku i zamknąć pokrywę. Narzędzie przenosić za uchwyt transportowy. Nie ciągnąć urządzenia za węże lub przewód przyłączeniowy.

KONSERWACJA I KONTROLA

OSTRZEŻENIE

Przed przystąpieniem do jakichkolwiek prac należy wyłączyć narzędzie. Odłączyć przewód przyłączeniowy od sieci i wyjąć akumulator z narzędzia.

1. Ważne informacje

Przeglądy i prace konserwacyjne należy planować i przeprowadzać zgodnie z wymogami ustawowymi, odpowiednio do lokalizacji i sposobu eksploatacji urządzenia. Organy nadzoru mogą żądać okazania odpowiedniej dokumentacji.

2. Regularna konserwacja

Każdorazowo przed rozpoczęciem pracy

Sprawdzić węże pod kątem uszkodzeń, w razie potrzeby zlecić ich naprawę.

Sprawdzić prawidłowe dokręcenie złącz gwintowanych, w razie potrzeby dokręcić.

Sprawdzić przewód przyłączeniowy pod kątem uszkodzeń, w razie potrzeby wymienić na oryginalną część zamienną.

3. Konserwacja silnika

Uzwojenie silnika jest najistotniejszym elementem elektronarzędzia. Należy zachować szczególną ostrożność, aby uzwojenie nie zostało uszkodzone i/lub nie weszło w kontakt z olejem lub wodą.

4. Kontrola styków (narzędzia i akumulatora)

Sprawdzić, czy w okolicy styków nie doszło do nagromadzenia wiórów, opiłków i pyłu.

Regularnie sprawdzać przed rozpoczęciem pracy, podczas pracy i po jej zakończeniu.

UWAGA

Usunąć wszelkie opiłki, wióry lub pył, które mogły nagromadzić się na stykach.

Niezastosowanie się do tego zalecenia może spowodować wystąpienie usterki.

5. Czyszczenie obudowy

W przypadku zabrudzenia elektronarzędzia, należy je przetrzeć miękką, suchą ściereczką lub ściereczką zwilżoną wodą z mydłem. Nie wolno używać rozpuszczalników na bazie chloru, benzyny ani rozcieńczalnika do farb, gdyż topią one tworzywa sztuczne.

6. Przechowywanie

Elektronarzędzie i akumulator przechowywać w miejscu o temperaturze poniżej 40°C i niedostępnym dla dzieci.

OSTRZEŻENIE

Nie przechowywać elektronarzędzia i akumulatora na zewnątrz, w miejscach niezabezpieczonych, w miejscach wilgotnych lub mokrych.

WSKAZÓWKA

Przechowywanie akumulatorów litowo-jonowych. Upewnić się, że przed przechowywaniem akumulatory litowo-jonowe zostały całkowicie naładowane.

Długotrwałe przechowywanie akumulatorów (3 miesiące lub dłużej) o niskim poziomie naładowania może spowodować pogorszenie ich wydajności, istotnie skracając czas ich użytkowania lub sprawiając, że nie będą one w stanie utrzymać ładunku.

Znacznie skrócony czas użytkowania akumulatorów można jednak poprawić poprzez ich wielokrotne ładowanie i używanie – od dwóch do pięciu razy. Jeżeli czas użytkowania akumulatorów – pomimo wielokrotnego ładowania i używania – jest bardzo krótki, należy je uznać za trwale wyczerpane i zakupić nowe.

UWAGA

Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.

Ważna informacja dotycząca akumulatorów do bezprzewodowych elektronarzędzi firmy HiKOKI

Należy zawsze używać jednego z naszych zalecanych, oryginalnych akumulatorów. Nie możemy zagwarantować bezpieczeństwa i wydajności działania naszych bezprzewodowych elektronarzędzi, jeżeli używane są akumulatory inne, niż zalecane przez nas lub gdy akumulator zostanie rozmontowany i zmodyfikowany (np. demontaż i wymiana ogniw lub innych części wewnętrznych).

GWARANCJA

Gwarancja na elektronarzędzia firmy HiKOKI jest udzielana z uwzględnieniem praw statutowych/przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do centrum serwisowego autoryzowanego przez firmę HiKOKI wraz z KARTĄ GWARANCYJNA znajdującą się na końcu instrukcji obsługi.

Informacje dotyczące poziomu hałasu i drgań

Zmierzone wartości zostały określone zgodnie z EN62841 i zadeklarowane zgodnie z ISO 4871.

Zmierzony poziom mocy akustycznej skorygowany charakterystyką A: 88 dB (A) Zmierzony poziom ciśnienia akustycznego skorygowany charakterystyką A: 76 dB (A) Niepewność K: 3 dB (A).

Korzystać ze środków ochrony słuchu.

Wartość całkowita drgań (sumy wektorowe przyspieszeń mierzone czujnikiem triax) określona zgodnie z EN62841.

Bez obciążenia:

Wartość emisji wibracji ah < 2,5 m/s²

Niepewność K = 1,5 m/s²

Deklarowana całkowita wartość drgań i deklarowana wartość emisji hałasu zostały zmierzone z wykorzystaniem znormalizowanej metody testowej i mogą być wykorzystywane do porównywania narzędzi. Mogą one być również wykorzystywane do wstępnej oceny ekspozycji.

OSTRZEŻENIE

○ Emisja drgań i hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą się różnić od deklarowanej wartości całkowitej w zależności od sposobów użytkowania narzędzia, w szczególności rodzaju przetwarzanego przedmiotu; oraz
○ Należy określić środki bezpieczeństwa dla ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy urządzenia oraz praca na biegu jałowym w stanie gotowości).

WSKAZÓWKA

W związku z prowadzonym przez firmę HiKOKI programem badań i rozwoju, niniejsze specyfikacje techniczne mogą ulec zmianie bez wcześniejjszego zawiadomienia.

ROZWIĄZYWANIE PROBLEMÓW

Sprężarka nie działa:

– Czy akumulator jest rozładowany? Przed użyciem naładować akumulator.
– Sprawdzić, czy akumulator został wsunięty aż do zatrzaśnięcia.
– Włączyć zapłon lub silnik pojazdu, gdy jest używany jako źródło zasilania.

Przegrzanie urządzenia, np. wskutek niedostatecznego chłodzenia (zasłonięte szczeliny wentylacyjne).

– Wyłączyć urządzenie.
– W trybie Tryb wysokiego ciśnienia, produkt może pracować w sposób ciągły przez maksymalnie 5 minut. Po 5 minutach użytkowania produktu, należy zaprzestać jego użytkowania na 10 minut i poczekać, aż ostygnie.

– Ponownie włączyć urządzenie.

Ciśnienie nadmuchiwanego przedmiotu nie jest wystarczające.

– Sprawdzić na wyświetlaczu ustawione ciśnienie, naciskając na przycisk +/-

– Sprawdzić połączenie wężowe. Czy wybrano odpowiedni adapter?

A SZERSZÁMGÉPPEL KAPCSOLATOS ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELMEZTETÉS

BEZPEČNOSTNÉ OPATRENIA

ul. Gierdziejewskiego 1

02-495 Warszawa, Poland

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-narzedzia.pl

Hikoki Power Tools Czech s.r.o.
