DC Runner 1.3 - Filtr wody Aqua Medic - Bezpłatna instrukcja obsługi

Marka	Aqua Medic
Model	DC Runner 1.3
Typ produktu	Pompa obiegowa / Filtr wodny
Zasilanie	12-24 V DC
Pobór mocy	9 W (przy 79% mocy)
Maksymalny przepływ	1300 l/h (szacunkowo)
Maksymalna wysokość podnoszenia	1,5 m (szacunkowo)
Wymiary (D x S x W)	150 x 80 x 100 mm (szacunkowo)
Waga	1 kg (szacunkowo)
Łączność	Wi-Fi 2,4 GHz (tylko pasmo 2,4 GHz)
Aplikacja sterująca	Aqua Medic (iOS i Android)
Główne funkcje	Tryb ręczny (30-100%), tryb karmienia, programowanie harmonogramów, praca w grupie
Tryb ręczny	Regulacja przepływu za pomocą półokrągłego suwaka od 30% do 100%
Tryb karmienia (Feed)	Tymczasowe zatrzymanie pompy na regulowany czas
Programowanie	Tworzenie harmonogramów z trybami STOP, AUTO, FEED
Funkcja grupy	Możliwość łączenia wielu pomp i programowania ich razem
Kody błędów	Er01 (przeciążenie), Er02 (przegrzanie), Er03 (suchobieg), Er04 (blokada), Er05 (przepięcie)
Konserwacja i czyszczenie	Regularne czyszczenie wirnika, łożysk i pompy; wirnik musi obracać się swobodnie
Bezpieczeństwo	Ochrona przed przegrzaniem, przeciążeniem, przepięciem, suchobiegiem i blokadą
Części zamienne i naprawialność	Wymienne wirniki i łożyska; skontaktuj się z serwisem Aqua Medic
Informacje ogólne	Wyprodukowano przez AB Aqua Medic GmbH, Niemcy; zastrzega się możliwość zmian technicznych

Często zadawane pytania - DC Runner 1.3 Aqua Medic

Jak podłączyć pompę DC Runner 1.3 do mojej sieci Wi-Fi?

Upewnij się, że telefon jest podłączony do sieci Wi-Fi 2,4 GHz. Naciśnij przycisk Wi-Fi na kontrolerze na około 5 sekund, aż symbol Wi-Fi zacznie migać. Otwórz aplikację Aqua Medic, naciśnij 'Dodaj', wybierz typ pompy, a następnie wybierz tryb inteligentnej konfiguracji. Postępuj zgodnie z instrukcjami na ekranie.

Co zrobić, gdy wyświetli się kod błędu Er03?

Kod Er03 oznacza suchobieg lub pracę na sucho. Sprawdź poziom wody w akwarium lub zbiorniku i wyczyść pompę. Upewnij się, że wlot wody nie jest zatkany.

Jak ręcznie ustawić przepływ pompy?

W aplikacji naciśnij i przytrzymaj ikonę pompy, aby przejść do strony sterowania. Użyj półokrągłego suwaka, aby dostosować przepływ między 30% a 100%. Wybrana moc jest wyświetlana w okręgu.

Czy mogę zaprogramować pompę, aby automatycznie zatrzymywała się o określonych porach?

Tak, możesz skorzystać z funkcji programowania. Naciśnij i przytrzymaj przycisk 'PROGRAM' w aplikacji, aby przejść do ustawień. Możesz ustawić harmonogramy z trybami STOP (zatrzymanie), AUTO (automatyczny) lub FEED (karmienie).

Jak wyczyścić pompę DC Runner 1.3?

Odłącz pompę. Wyjmij wirnik i wyczyść go wraz z łożyskami miękką wodą. Upewnij się, że wirnik obraca się swobodnie. Nie używaj agresywnych chemikaliów. Ostrożnie złóż ponownie.

Dlaczego pompa nie łączy się z moim Wi-Fi?

Sprawdź, czy Twoja sieć Wi-Fi działa w paśmie 2,4 GHz (pompa nie obsługuje 5 GHz). Upewnij się, że telefon jest podłączony do tej samej sieci. Zresetuj pompę, naciskając przycisk Wi-Fi przez 10 sekund, aby wejść w tryb AP, a następnie spróbuj ponownie.

Co oznacza kod błędu Er04?

Kod Er04 oznacza, że pompa jest zablokowana, a wirnik się nie obraca. Wyczyść wirnik, łożyska i pompę, aby usunąć wszelkie przeszkody. Przed ponownym uruchomieniem upewnij się, że wirnik obraca się swobodnie.

Jak utworzyć grupę pomp?

W aplikacji przejdź do menu 'Moje grupy' i naciśnij 'DODAJ'. Wybierz pompy, które chcesz zgrupować. Następnie możesz programować i sterować wszystkimi pompami w grupie jednocześnie.

Jaka jest maksymalna moc pompy?

Pompa może osiągnąć do 100% swojej mocy, co odpowiada poborowi mocy około 9 W. Maksymalny przepływ szacowany jest na 1300 l/h w zależności od modelu.

Czy mogę używać pompy bez aplikacji na smartfonie?

Nie, sterowanie pompą odbywa się wyłącznie za pomocą aplikacji Aqua Medic na smartfonie lub tablecie. Pompa nie posiada lokalnych elementów sterowania ręcznego poza przyciskiem Wi-Fi.

INSTRUKCJA OBSŁUGI DC Runner 1.3 Aqua Medic

PL Instrukcja użytkowania

Prosimy uwagnie przeczytać instrukcje! P. 38-43

Instrukcja użytkowania aplikacji do pomp Aqua Medic z DC Runner x.3 series

1. Ściąganie aplikacji

Aplikacja nazywa się "Aqua Medic" i jest dostępna zarówno App Store dla użytkowników iOS i Google Play dla użytkowników systemu android. Aplikację można wyszukać wpisując nazwę lub zeskanować kod z opakowania lub ze strony www.aqua-medic.de. Zalecamy do korzystania z aplikacji tylko na smartfonach – na tabletach mogą pojawiać się błędy w wyświetlaniu.

2. Rejestracja użytkownika, login i resetowanie hasła.

2.1. Rejestracja konta

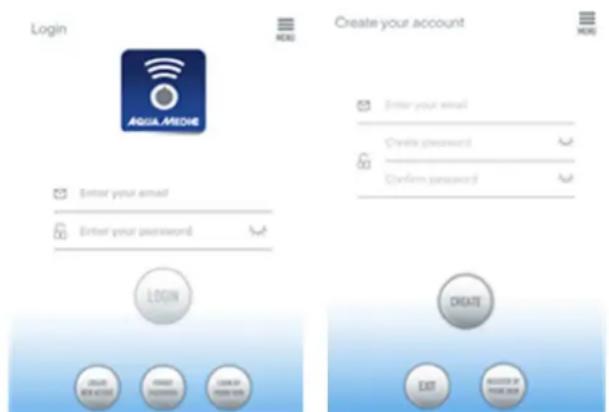

Rys. 1: Aplikacja Aqua Medic do sterowania pompami obiegowymi, falownikami i dozownikami

Otwórz aplikację i wybierz „CREATE NEW ACCOUNT”.

Wypełnij wymagane informacje na ekranie „CREATE NEW ACCOUNT”.

Po rejestracji, należy utworzyć nazwę użytkownika i hasło potrzebne do logowania.

Uwaga: Prosimy do rejestracji używać tylko i wyłącznie adresu e-mail. Nie można do rejestracji w Europie używać numeru telefonu komórkowego.

Po zakończonej sukcesem rejestracji, wybrane urządzenie może być podłączone do aplikacji.

Rys. 2: Wyświetlacz kontrolera pompy

Wciśnij przycisk WiFi przez około 5 sekund – po chwili urządzenie stworzy sieć smart (WLAN). Wciśnij przycisk przez około 10 sekund i pojawi się pulsująca nazwa AP w prawym dolnym rogu informująca o sieci AP.

Smartfon używany do połączenia musi pracować w tej samej sieci co urządzenie, które ma być podłączone.

2.2. Resetowanie hasta

Wciśnij "Forgot password" na stronie logowania. Na podany przy rejestracji e-mail zostanie przesłana instrukcja resetowania hasła.

AQUA MEDIC

Rys. 3: Resetowanie hasta

3. Dodawanie pompy do sieci

Wciśnij "Add" w dolnym lewym rogu aplikacji. Na kolejnej stronie będzie wybór urządzenia do dodania. W przypadku pompy obiegowej DC Runner x.3 wybierz symbol PUMP.

Tryb konfiguracji: Upewnij się, czy Twój telefon jest podłączony do sieci 2,4G przed rozpoczęciem konfigurowania. Urządzenie nie działa w sieci WiFi 5G.

Istnieją dwa tryby konfiguracji. Konfiguracja smart i konfiguracja AP. Wybierz konfigurację Smart aby połączyć się z urządzeniem. Aktualnie tryb AP nie jest dostępny.

Rys. 4: Wybranie trybu potwierdza się klikając w kółko wskazane na powyższym rysunku strzałką. Wybierając jeden z trybów (AP Mode" lub „smart") można zmieniać tryby, przy czym jak pisaliśmy wcześniej, tryb AP jest jeszcze nie dostępny. Aktualnie trzeba wybrać tryb „Smart Configuration" Zielone i czerwone LED błyskają tylko w przypadku pomp dozujących; w przypadku pomp, niebieski LED będzie błyskał na kontrolerze.

3.1. Konfiguracja Smart (tryb WiFi)

To jest tryb pracy w kontroli przez WiFi. Wciśnij przez około 5 sekund przycisk WiFi aż wskaźnik WiFi zacznie błyskać. Urządzenie jest w trybie konfiguracji.

Kiedy symbol WiFi błyska w prawym górnym rogu kontrolera pompy, urządzenie jest w trybie konfiguracji pompy. Kliknij „Next”. W ustawieniach używanego smartfona należy włączyć pozycjonowanie.

Postępuj zgodnie z instrukcjami. Sprawdź czy nazwa sieci jest prawidłowa (jeśli nie, to znaczy, że smartfon jest w złej sieci) następnie wpisz właściwą nazwę sieci i hasło. Wciśnij NEXT.

Upewni się, że urządzenia (telefon, router, pompa) są blisko siebie podczas konfiguracji.

AQUA MEDIC

Rys. 5: Należy zaznaczyć ptaszkiem właściwą nazwę pompy przed kliknięciem NEXT.

Teraz, wybierz w aplikacji urządzenie, które chcesz dodać przy nazwie urządzenia (ptaszek pojawia się po nazwie urządzenia) i kliknij NEXT.

AP network: Nie dostępne w tej chwili.

4. Sterowanie pompą

Add Add-on My group Savings AQUA MEDIC

Rys. 6: Strona „My Devices“ (moje urządzenia)

W aplikacji, „My Devices“ kliknij przez około 2 sekundy aby wywołać tryb kontroli urządzenia. Jeśli wciśniesz przycisk krótko, wybrane urządzenie tylko się włączy (na niebiesko) lub wyłączy (na szaro). Po dodaniu pompy zakończonej sukcesem, wciśnij i przytrzymaj przez około 2 sekundy ikone, aby wejść do strony ustawień.

4.1. Manual mode (tryb ręczny)

AQO.OFD1FA 30 100 OK Need email / hospital or program info. Feed Program AQUA MEDIC

Rys. 7: Sterowanie pompą

Sterując ustawieniem na okręgu, wydajność pompy może być ustawiona między 30 a 100% mocy. Wybrana wartość mocy jest pokazana wewnątrz okręgu.

AQUA MEDIC

Manual tryb karmienia (FEED):

Pompa może się zatrzymać na określony czas na karmienie. Wciśnij ikonę FEED aby wejść w tryb ustawień.

ADD_DFD1FA 62 Feed Turn on Feed Feed Pause Time 30 minutes > Edit Edit Program: Excel - Microsoft Internet Explorer Food Program AQUA MEDIC

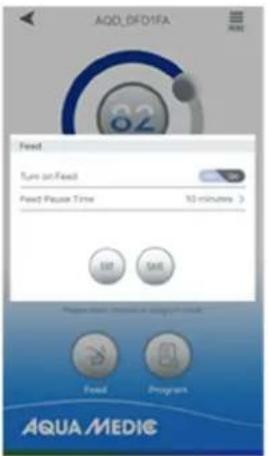

Rys. 8: Ustawienia trybu FEED

Tryb programowania:

Rys. 9: "PROGRAM" – ten przycisk służy do programowania pracy pompy.

Wciśnij "PROGRAM" przez 2 sekundy aby wejść w tryb programowania pracy pompy w różnych porach dnia, włączając zatrzymania i tryb karmienia.

Rys. 10: Wciśnij symbol "STOP, AUTO, FEED" lub dwa razy kliknij w koło, aby edytować wybraną część pracy.

Kliknij dwa razy, aby wejść na stronę ustawień. Czasy mogą być ustawiane albo na kole, albo za pomocą przycisków. Następnie, wybierz programowany okres (STOP, AUTO, FEED). Wciśnij SAVE aby zapisać wprowadzone ustawienia. Jeśli chcesz usunąć ustawienia, wciśnij DELETE.

AQUA MEDIC

Po wprowadzeniu ustawień, powróć na główny ekran i kliknij ikonę PROGRAM, aby wejść do trybu programowania. Przy ustawieniach ręcznych urządzenie samoczynnie wychodzi z trybu zaprogramowanego.

Rys. 11: W menu można w prawym górnym rogu zmienić nazwę lub usunąć pompę.

Rys. 12: Zmień nazwę (RENAME) lub usuń (DELETE)

5. Operacje grupowe

My Devices AQE,C18A99 Auto My Computer My Grace Settings AQUA MEDIC

Rys. 13: W menu MY GROUPS (moje grupy) można połączyć kilka pomp w jedną grupę i wspólnie nimi sterować.

AQUA MEDIC

Rys. 14: Po pierwsze, wybierz opcję ADD (dodaj) ...

Add Groups Group Name: Enter Group Name Group Devices: AQE_857D89-L AQE_AA9C14-R AQE_302A69 AQE_AA93XC CONFIRM

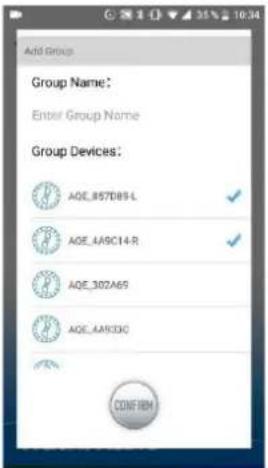

Rys. 15: ... A następnie ptaszkami wybierz pompy, które mają być podłączone w grupę.

6. Kody błędów aplikacji

Er01: Błąd zasilania sterownika – nienormatywny zasilanie. Sprawdź, czy pompa lub zasilacz są sprawne.

Er02: Przegrzanie kontrolera – sprawdź, czy kontroler nie jest wystawiony na działanie promieni słonecznych lub nie jest umiejscowiony w gorącym miejscu.

Er03: Pompa pracuje na sucho – sprawdź poziom wody.

Er04: Pompa jest zablokowana. Wirnik zablokowany. Wyczyść pompę ze złogów, wyczyść ośkę, łożyska. Wirnik musi luźno się obracać.

Er05: Przepięcie na kontrolerze – sprawdź poprawność działania instalacji zasilającej.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

- Zastrzegamy prawo zmian - 02/2021/v4
