GEBRUIKSAANWIJZING DC Runner 1.3 Aqua Medic

NL Gebruiksaanwijzing

Lees de handleiding voor gebruik zorgvuldig door! P. 20-25

Gebruikershandleiding voor de App om de Aqua Medic pompen van de DC Runner x.3 serie aan te sturen

1. APP Download

De APP naam "Aqua Medic", is beschikbaar in de App store voor Apple gebruikers en Google play voor Android systeem gebruikers. U kunt zoeken op "Aqua Medic" in zowel de APP Store of Google Play om de applicatie te downloaden. U kunt eventueel ook de barcode scannen op de verpakking of op onze homepage(www.aqua-medic.de) de applicatie downloaden. (Let op: De scan functie van de barcode is niet in elke land beschikbaar. We adviseren de APP alleen te gebruiken op smartphones, omdat het gebruik op een tablet kan leiden tot fouten in de weergave.

2. Gebruiker registratie, inloggen en wachtwoord reset

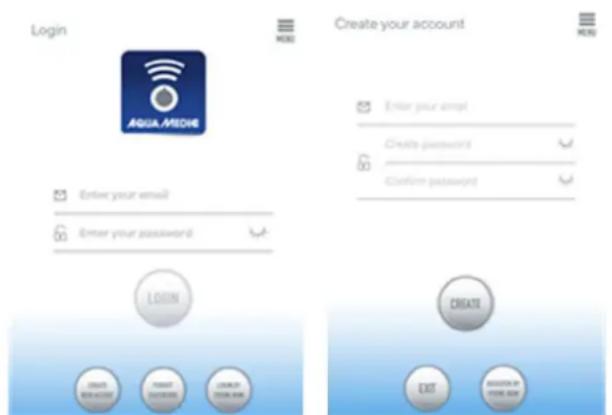

2.1. Account registratie

Fig. 1: Aqua Medic App voor het regelen van de stroming, circulatie en doseerpompen

Open de Aqua Medic App en druk op „CREATE NEW ACCOUNT“.

Vul de benodigde informatie in en druk op „CREATE NEW ACCOUNT“.

Na registratie keert u terug op het inlogscherm en kunt u een account en wachtwoord creëren om in te loggen.

Note: Gebruik a.u.b. uw e-mail adres om te registeren (geen telefoonnummer), omdat registratie via telefoonnummer niet werkt in Europa.

Na succesvolle registratie kan de gewenste pomp geïnstalleerd worden en verbonden worden met de voeding via de controller.

79% 9 W

Fig. 2: Weergave pump controller

Druk de WiFi knop voor ca 5 seconde en het knipperende pictogram zal aangeven dat de slimme netwerk weergave is geopend. (WLAN). Druk de WiFi knop ca 10 seconde in het knipperende pictogram en het AP-woord in de rechter benedenhoek geven aan dat de AP-netwerkdistributiemodus wordt geactiveerd.

De smart phone die gebruikt wordt dient zich in hetzelfde netwerk te bevinden als de pomp die verbonden zal worden.

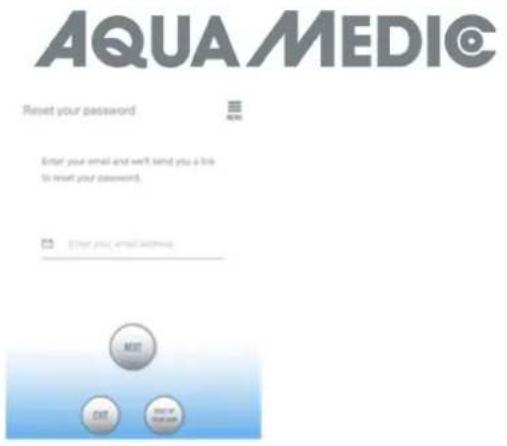

2.2. Reset password

Druk op "Forgot password" op de log-in pagina. Voer uw email adres in en druk op "Send link". Controleer uw email en volg de instructies om uw wachtwoord te resetten.

3. Voeg een pomp toe aan een netwerk

Druk op "Add" in de links onder in de APP en selecteer op de volgende pagina het type apparaat dat u wilt toevoegen. In geval van een circulatie pomp uit de DC. Runner x.3 serie, kiest u het pomp symbool "Pump".

Configuratie mode: Zorg dat uw telefoon verbonden is met een 2.4 G band WiFi voor dat u de configuratie gaat starten. Het werkt niet met een 5 G band WiFi.

Er zijn 2 soorten configuratie mode: Smart configuratie en AP configuratie mode. Kies de „Smart Configuration Mode“ om te verbinden met uw toestel. De AP-mode is momenteel niet beschikbaar.

Fig. 4: De vereiste mode wordt bevestigd door de cirkel te selecteren boven de onderste pijl. Door te klikken op "AP Network" of "Smart Network" naast de bovenste pijl (de pijl is niet beschikbaar in de APP), u kunt wisselen tussen de 2 modes (de "Smart Configuration Mode" moet hier geselecteerd worden. De groene en rode LED's knipperen alleen bij gebruik van doseerpompen, het blauwe WiFi symbool knippert op de controller).

3.1. Smart configuratie (WiFi-mode)

Dit is de modes om een pomp aan te sturen via WiFi. Druk de WiFi knop voor ca 5 seconde in en dan zal de WiFi indicator gaan knipperen. Het apparaat is dan in de WiFi configuratie mode.

Als het WiFi symbool in de linker boven hoek van de pomp controller knippert, druk dan op "Device in smart configuration mode" en druk op "NEXT". Positionering moet zijn ingeschakeld in de instellingen van de gebruikte smartphone.

Volg de instructies. Controleer of de netwerk naam juist is (zo niet, dan is de smartphone verbonden met het verkeerde netwerk), voer dan het correcte wachtwoord in en druk op "NEXT".

Zorg dat uw pomp, telefoon en router zo dicht mogelijk bij elkaar zijn gedurende het configuratie proces.

AQUA MEDIC

Fig. 5: Het vinkje moet zichtbaar zijn achter de apparaat naam voordat u op "NEXT" drukt.

Selecteer nu de apparaat naam die u wilt toevoegen in de APP en druk op de naam van het apparaat (het vinkje verschijnt achter de apparaat naam), druk dan op "NEXT".

AP netwerk: Op dit moment niet beschikbaar.

4. Pump aansturing

My Devices

In de APP, op de pagina "My Devices", druk gedurende 2 seconde op het device symbool van de gewenste pomp om de apparaat besturing op te roepen. Als u slechts kort op het symbool drukt, zal het gekozen apparaat schakelen naar aan (blauw symbool) of uit (grijs symbool). Na het succesvol toevoegen van de pomp, druk op het pomp icoon en houd dit 2 seconden ingedrukt om in de pomp control pagina te komen.

4.1. Handmatige mode (MANUAL)

AQO.OFD1FA 82 30 100 OK

Door de halfronde balk aan te passen, kan de pomp aangepast worden tussen 30 en 100 %. De gekozen voeding wordt getoond in de cirkel.

Handmatige voeder mode (FEED):

Gedurende deze tijd zal de pomp stoppen zoals ingesteld volgende voerder tijd. Druk het FEED icoon voor 2 seconden in om in de voeder instellingen te komen.

Fig. 9: De "PROGRAM" knop zal in de programmeer functie brengen.

Druk het "PROGRAM" icoon voor 2 seconden in op in de instellingen pagina te komen en stel de bedrijfsmode in op verschillende tijden van de dag inclusief pomp stop, automaat en voeding.

Fig. 10: Druk op het STOP, AUTO, FEED symbool of dubbel klik op de cirkel om de respectievelijke periode te veranderen.

AQUA MEDIC

Dubbel klik op de cirkel om naar de tijd instellingen pagina te gaan. De tijd kan ingesteld worden d.m.v. de schuif of met de tijd knoppen er onder. Kies daarna de werkperiode voor de ingestelde periode (STOP, AUTO, FEED). Druk op "save" om de instellingen op t slaan.

Als u de huidige aanpassing wilt verwijderen, druk dan op "DELETE". Na het voltooien van de instellingen gaat u terug naar de hoofd pagina. En druk op het programma icoon om in de programma mode te komen. De programma mode wordt afgesloten als u handmatige instellen doet.

Fig. 11: In het menu bovenaan rechts is het mogelijk de pompen een andere naam te geven of te verwijderen.

Fig. 12: Hernoemen van de pomp of verwijderen

5. Groepswerking

Fig. 13: In het menu item "My groups" is het mogelijk om meerdere pompen te combineren in een groep en ze gelijktijdig te programmeren.

AQUA MEDIC

Fig. 15: ... en selecteer dan de pompen uit de lijst die gecombineerd moeten worden in een groep.

6. Foutmeldingen en APP fouten

Er01: Controller overstroom. Abnormaal werkstroom. Controleer of de pomp werkt of dat de controller kapot is.

Er02: Controller oververhit. Controleer of de controller aan zonlicht is blootgesteld of in een omgeving met een hoge temperatuur.

Er03: Pomp is drooggelopen of stationair. Controleer het waterniveau. Reinig de pomp.

Er04: De pomp is geblokkeerd. De waaier is getopt. Reinig de waaier, lagers en pomp. De waaier moet vrij kunnen draaien.

Er05: Controller overspanning. Abnormaal werkend voltage. Controleer de voedingsspanning.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

- Technische wijzigingen voorbehouden - 02/2021/v4
