Marka	Focal
Model	ES 165 KE
Kategoria	Zestaw 2-drożny (głośnik niskotonowy i tweeter)
Typ membrany	K2 Sandwich
Średnica woofera	165 mm (6,5 cala)
Moc maksymalna	200 W
Moc nominalna	100 W RMS
Czułość	91 dB (2,83 V/1 m)
Impedancja	4 Ω
Pasmo przenoszenia	60 Hz - 22 kHz
Średnica cewki	32 mm
Głębokość montażu	74 mm
Typ magnesu	Ferryt
Zawieszenie	TMD®
Profil tweetera	Kształt M
Częstotliwość podziału filtra	3 kHz
Nachylenie filtra	6 - 12/12 dB/oktawę
Regulacja poziomu tweetera	+3/0/-3 dB/oktawę
Konserwacja	Odkurzanie suchą szmatką; w przypadku kratek używać wilgotnej szmatki. Nie używać rozpuszczalników, detergentów ani środków ściernych.
Bezpieczeństwo	Nie słuchać głośno przez długi czas. Postępować zgodnie z instrukcjami montażu i użytkowania w podręczniku.
Okres docierania	Około 20 godzin przy średnim poziomie głośności w celu stabilizacji wydajności.
Gwarancja	2 lata od daty zakupu (Francja). W innych krajach skontaktować się z oficjalnym dystrybutorem Focal.
Dodatkowe informacje	Montaż powinien być wykonany przez wykwalifikowanego specjalistę. Okablowanie: przestrzegać polaryzacji (+/-).

Często zadawane pytania - ES 165 KE FOCAL

Jaka jest różnica między ES 165 KE a ES 165 K2E?

ES 165 KE ma impedancję 4 Ω i moc nominalną 100 W RMS, podczas gdy ES 165 K2E ma impedancję 2 Ω i moc nominalną 100 W RMS, ale czułość 93 dB. Tweeter i filtr nieco się różnią.

Czy mogę zamontować ES 165 KE w moim samochodzie bez większych modyfikacji?

Tak, ten dwudrożny zestaw został zaprojektowany jako zamiennik oryginalnych głośników. Sprawdź głębokość montażu (74 mm) i średnicę (165 mm), aby upewnić się, że pasuje do twoich miejsc montażowych.

Jaki wzmacniacz jest zalecany dla ES 165 KE?

Zaleca się stosowanie wzmacniacza dostarczającego około 120 W RMS na kanał (20% więcej niż moc nominalna), aby uniknąć zniekształceń i uszkodzenia głośników. Impedancja 4 Ω jest standardowa dla większości wzmacniaczy.

Jak wyregulować poziom tweetera?

Tweeter posiada przełącznik z 3 pozycjami: +3, 0 i -3 dB/oktawę. Obróć przełącznik, aby zwiększyć lub zmniejszyć wysokie tony zgodnie z preferencjami akustycznymi. Szczegóły w instrukcji.

Jaka jest częstotliwość podziału filtra?

Filtr zestawu ES 165 KE ma częstotliwość podziału 3 kHz z nachyleniem 6-12/12 dB/oktawę. Zapewnia to płynne przejście między wooferem a tweeterem.

Czy ES 165 KE wymaga okresu docierania?

Tak, głośniki wymagają około 20 godzin docierania przy średnim poziomie głośności, aby ustabilizować zawieszenia i zoptymalizować wydajność. Po tym czasie dźwięk będzie bardziej precyzyjny i dynamiczny.

Jak konserwować ES 165 KE?

Użyj suchej szmatki do odkurzenia membrany i kratki. Jeśli kratka jest zabrudzona, użyj lekko wilgotnej szmatki. Nigdy nie używaj rozpuszczalników, detergentów ani środków ściernych.

Jaka jest gwarancja na ES 165 KE?

We Francji gwarancja prawna wynosi 2 lata od daty zakupu. W innych krajach warunki określa oficjalny dystrybutor Focal. Zachowaj paragon.

Czy mogę bi-ampować ES 165 KE?

Tak, możliwe jest bi-ampowanie tego zestawu przy użyciu wzmacniacza 4-kanałowego. Podłącz woofer i tweeter do oddzielnych kanałów, przestrzegając schematów podłączenia w instrukcji.

Jakie akcesoria są dołączone do ES 165 KE?

Zestaw zawiera: 1 głośnik niskotonowy (woofer), 1 tweeter, 2 osłony, 2 uchwyty tweetera, 2 kable, 8 śrub, 4 nakrętki, 8 podkładek, 4 zaślepki i instrukcję obsługi. Sprawdź pełną listę w instrukcji.

INSTRUKCJA OBSŁUGI ES 165 KE FOCAL

Handleiding / Instrukcja obsługi / Руководство по

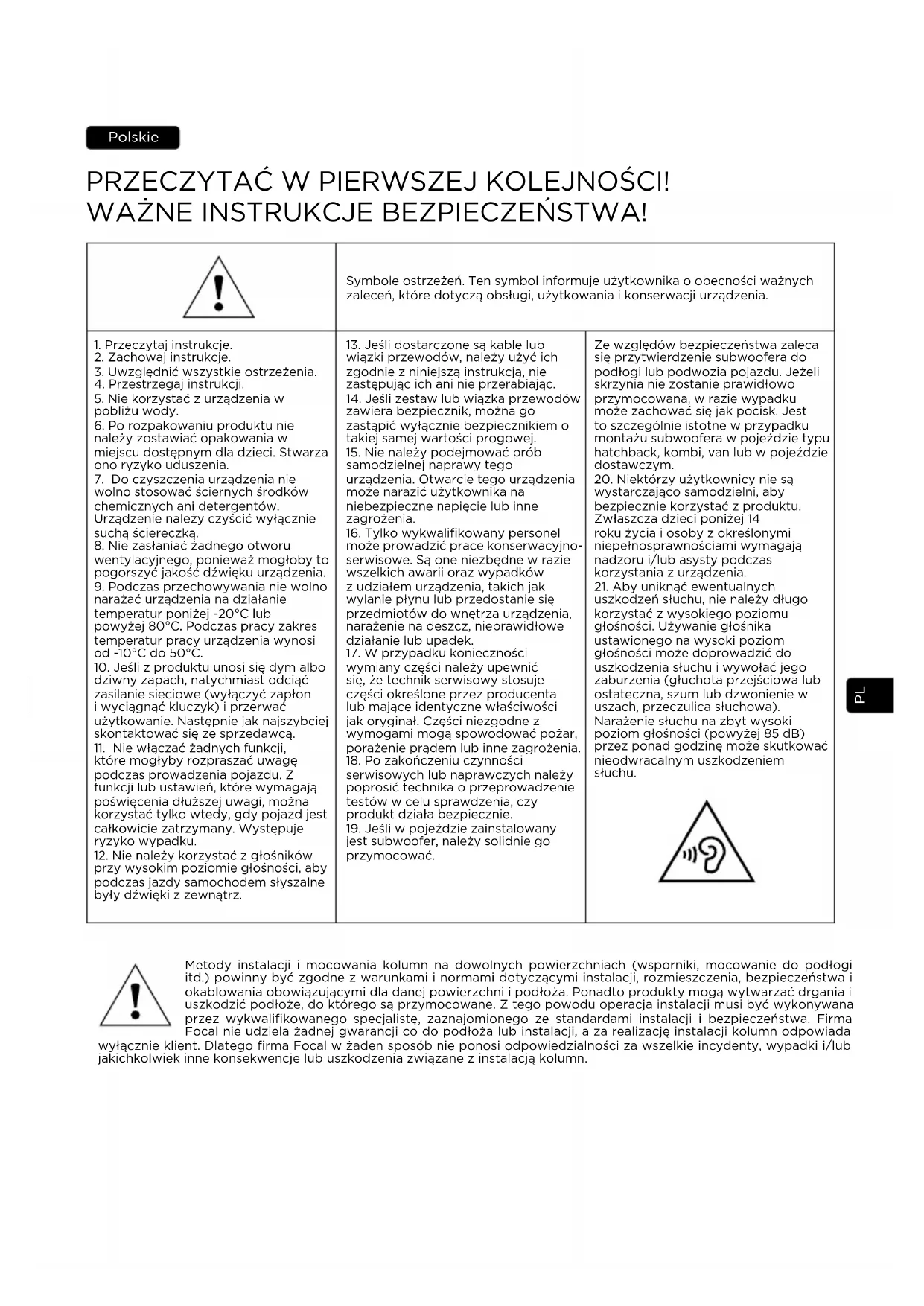

	Symbole ostrzeżeń. Ten symbol informuje użytkownika o obecności ważnych zaleceń, które dotyczą obsługi, użytkowania i konserwacji urządzenia.
1. Przeczytaj instrukcje.2. Zachowaj instrukcje.3. Uzwględnić wszystkie ostrzeżenia.4. Przestrzegaj instrukcji.5. Nie korzystać z urządzenia w pobliżu wody.6. Po rozpakowaniu produktu nie należy zostawiać opakowania w miejscu dostępnym dla dzieci. Stwarza ono ryzyko uduszenia.7. Do czyszczenia urządzenia nie wolno stosować ściernych środków chemicznych ani detergentów. Urządzenie należy czyścić wyłącznie suchą ściereczką.8. Nie zasłaniać żadnego otworu wentylacyjnego, ponieważ mogłoby to pogorszyć jakość dźwięku urządzenia.9. Podczas przechowywania nie wolno narażać urządzenia na działanie temperatur poniżej -20°C lub powyżej 80°C. Podczas pracy zakres temperatur pracy urządzenia wynosi od -10°C do 50°C.10. Jeśli z produktu unosi się dym albo dziwny zapach, natychmiast odciąć zasilanie sieciowe (wyłączyć zapłon i wyciągnąć kluczyk) i przerwać użytkowanie. Następnie jak najszybciej skontaktować się ze sprzedawcą.11. Nie włącząć żadnych funkcji, które mogłyby rozpraszać uwagę podczas prowadzenia pojazdu. Z funkcji lub ustawień, które wymagają poświcenia dłuższej uwagi, można korzystać tylko wtedy, gdy pojazd jest całkowicie zatrzymany. Występuje ryzyko wypadku.12. Nie należy korzystać z głośników przy wysokim poziomie głośności, aby podczas jazdy samochodem słyszalne były dźwięki z zewnątrz.	13. Jeśli dostarczone są kable lub wiązki przewodów, należy użyć ich zgodnie z niniejszą instrukcją, nie zastępując ich ani nie przerabiając.14. Jeśli zestaw lub wiązka przewodów zawiera bezpiecznik, można go zastąpić wyłącznie bezpiecznikiem o takiej samej wartości progowej.15. Nie należy podejmować prób samodzielnej naprawy tego urządzenia. Otwarcie tego urządzenia może narazić użytkownika na niebezpieczne napięcie lub inne zagrożenia.16. Tylko wykwalifikowany personel może prowadzić prace konserwacyjno-serwisowe. Są one niezbędne w razie wszelkich awarii oraz wypadków z udziałem urządzenia, takich jak wylanie płynu lub przedostanie się przedmiotów do wnętrza urządzenia, narażenie na deszcz, nieprawidłowe działanie lub upadek.17. W przypadku konieczności wymiany części należy upewnić się, że technik serwisowy stosuje części określone przez producenta lub mające identyczne właściwości jak oryginał. Części niezgodne z wymogami mogą spowodować pożar, porażenie prądem lub inne zagrożenia.18. Po zakończeniu czynności serwisowych lub naprawczych należy poprosić technika o przeprowadzenie testów w celu sprawdzenia, czy produkt działa bezpiecznie.19. Jeśli w pojeździe zainstalowany jest subwoofer, należy solidnie go przymocować.	Ze względów bezpieczeństwa zaleca się przytwierdzenie subwoofera do podłogi lub podwozia pojazdu. Jeżeli skrzynia nie zostanie prawidłowo przymocowana, w razie wypadku może zachować się jak pocisk. Jest to szczególnie istotne w przypadku montażu subwoofera w pojeździe typu hatchback, kombi, van lub w pojeździe dostawczym.20. Niektórzy użytkownicy nie są wystarczająco samodzielni, aby bezpiecznie korzystać z produktu. Zwłaszcza dzieci poniżej 14 roku życia i osoby z określonymi niepełnosprawnościami wymagają nadzoru i/lub asysty podczas korzystania z urządzenia.21. Aby uniknąć ewentualnych uszkodzeń słuchu, nie należy długo korzystać z wysokiego poziomu głośności. Używanie głośnika ustawionego na wysoki poziom głośności może doprowadzić do uszkodzenia słuchu i wywołać jego zaburzenia (głuchota przejściowa lub ostateczna, szum lub dzwonienie w uszach, przeczulica słuchowa).Narażenie słuchu na zbyt wysoki poziom głośności (powyżej 85 dB) przez ponad godzinę może skutkować nieodwracalnym uszkodzeniem słuchu.

Metody instalacji i mocowania kolumn na dowolnych powierzchniach (wsporniki, mocowanie do podłogi itd.) powinny być zgodne z warunkami i normami dotyczącymi instalacji, rozmieszczenia, bezpieczeństwa i okablowania obowiązującymi dla danej powierzchni i podłoża. Ponadto produkty mogą wytwarzać drgania i uszkodzić podłoże, do którego są przymocowane. Z tego powodu operacja instalacji musi być wykonywana przez wykwalifikowanego specjalistę, zaznajomionego ze standardami instalacji i bezpieczeństwa. Firma Focal nie udziela żadnej gwarancji co do podłoża lub instalacji, a za realizację instalacji kolumn odpowiada

wyłącznie klient. Dlatego firma Focal w żaden sposób nie ponosi odpowiedzialności za wszelkie incydenty, wypadki i/lub jakichkolwiek inne konsekwencje lub uszkodzenia związane z instalacją kolumn.

W celu łatwiejszego skorzystania z gwarancji Focal-JMlab Można już zarejestrować swój produkt online: www.focal.com/warranty

Dziękujemy za zakup produktu Focal. Witamy w naszym świecie - świecie Hi-Fi. Naszymi wartościami są innowacyjne rozwiązania, tradycja, doskonałość i przyjemność, a jedynym celem - oferowanie naszym klientom czystego, wiernego i bogatego dźwięku. Zalecamy przeczytanie instrukcji zawartych w tej broszurze i zachowanie jej do przyszłego wykorzystania, aby odkryć pełen zakres możliwości tego sprzętu.

Ważne zalecenia

Przed rozpoczęciem cięcia należy przede wszystkim upewnić się, że przewidziano wystarczająco dużo miejsca na wpuszczenie głośników (sprawdzić na rysunkach dostępnych na opakowaniu). W przypadku montażu w miejscu przeznaczonym na tego typu sprzęt należy sprawdzić, czy między głośnikiem i kratką ochronną jest wystarczająco dużo miejsca.

• Podczas cięcia chronić głośniki przed opiłkami metalu i pyłem.
• Przed montażem głośników dokładnie je oczyścić.

- Upewnić się, że żaden przedmiot nie przechodzi przez kratkę, ponieważ mogłoby to spowodować uszkodzenie głośników.

Wybór wzmacniacza

To nie nadmiar mocy wzmacniacza może uszkodzić kolumnę i głośniki, lecz jej niedobór. Aby uniknąć przeciążenia lub uszkodzenia głośników, zaleca się stosowanie wzmacniacza o mocy o 20% większej od całkowitej mocy instalacji. Sprzedawca pomoże Państwu dokonać wyboru w oparciu o Państwa preferencje i budżet.

Należy postępować zgodnie z zaleceniami dotyczącymi wzmacniacza, aby prawidłowo podłączyć każdy produkt z gamy K2 Power.

Okablowanie przed montażem

Montaż produktów można przeprowadzić dopiero po podłączeniu ich do listwy zaciskowej na głośnikach (rys. 1, 2). Zalecamy używanie przewodów z oznaczeniem, tak aby podłączyć je zgodnie z biegunowością głośników (+/-).

Przewody bi-amplifikacji

Przy bi-amplifikacji zestawu 2-drożnego (wzmacniacz 4-kanałowy) postępować zgodnie z (rys. 3, 4). Przy bi-amplifikacji zestawu 3-drożnego (wzmacniacz 4-kanałowy) postępować zgodnie z (rys. 5, 6, 7).

Instalacja

Należy używać właściwych śrub, aby nie uszkodzić karoserii, elementów wykończeniowych samochodu lub innych elementów (rys. 8).

Ustalanie pozycji kolumn

Głośniki z tej gamy zostały zaprojektowane tak, aby jak najwierniej odtwarzać wszystkie formy muzyki. Niemniej jednak należy przestrzegać kilku prostych zasad, aby zoptymalizować działanie sprzętu, zapewnić dobrą równowagę tonów i realistyczny dźwięk.

Subwoofer należy zamontować w skrzyni o właściwych wymiarach, aby uzyskać odpowiedni wewnętrzny poziom głośności, który pozwoli uzyskać maksymalną efektywność wybranego głośnika (rys. 18). Należy używać właściwych śrub, aby nie uszkodzić karoserii, podłogi samochodu lub innych elementów (rys. 20). Podłączyć subwoofer do wzmacniacza za pomocą listwy zaciskowej z boku głośnika (rys. 20). Aby uzyskać najlepsze parametry akustyczne, należy skierować subwoofer w stronę otwartej przestrzeni.

SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI

Konserwacja

Konserwacja głośników K2 Power ogranicza się do usuwania kurzu za pomocą suchej ściereczki. W razie zabrudzenia kratki wystarczy użyć mokrej ściereczki. Nie używać rozpuszczalników, detergentów, alkoholi lub środków żrácych, skrobaków lub myjek do czyszczenia powierzchni głośników.

Okres docierania

Wykorzystywane głośniki to złożone urządzenia mechaniczne wymagające pewnej ilości czasu, aby uzyskać maksymalną efektywność. Długość okresu docierania zmienia się w zależności od warunków i może przeciągnąć się do kilku tygodni. Aby przyspieszyć ten proces, zalecamy włączenie głośników na dwadzieścia godzin przy średniej głośności. Po pełnej stabilizacji parametrów działania głośników będą Państwo mogli w pełni cieszyć się jakością dźwięku oferowaną przez głośniki z gamy K2 Power.

Warunki gwarancji

W razie problemu należy skontaktować się ze sprzedawcą Focal.

Gwarancja prawna na wszystkie urządzenia Focal na terenie Francji wynosi 2 lata, licząc od daty zakupu. W przypadku niezgodności sprzętu klient powinien odesłać go, w oryginalnym opakowaniu lub w równoważnym opakowaniu zapewniającym całkowitą ochronę w trakcie transportu, do sprzedawcy, który przeanalizuje sprzęt i określi charakter awarii. Jeśli urządzenie jest objęte gwarancją i spełnione są warunki uruchomienia gwarancji, zostanie ono naprawione lub wymienione zgodnie z warunkami gwarancji obowiązującej w dniu zakupu urządzenia. W przeciwnym razie klientowi zostanie przedstawiony kosztorys naprawy. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania lub nieprawidłowego podłączenia (np. spalone ruchome cewki). Poza Francją sprzęt Focal jest objęty gwarancją, której warunki są ustalane lub realizowane lokalnie przez oficjalnego dystrybutora Focal w każdym kraju, zgodnie z przepisami obowiązującymi na danym terytorium.

Prawidłowe usuwanie produktu.

To oznaczenie informuje, że produktu nie należy usuwać wraz z innymi odpadami z gospodarstwa domowego na terenie UE. W celu ochrony środowiska i zdrowia człowieka, należy w sposób odpowiedzialny prowadzić recykling i wspierać ponowne wykorzystywanie materiałów. Aby zwrócić swoje urządzenie, należy skorzystać z systemu zwrotu i odbioru prowadzonego przez sprzedawcę detalicznego, u którego produkt został nabyty. Sprzedawca będzie w stanie w sposób bezpieczny przeprowadzić recykling produktu.
