| Typ | Zestaw głośnikowy koncentryczny 2-drożny |
| Moc maksymalna | 80 W |
| Moc nominalna | 40 W RMS |
| Czułość | 88 dB (2,83 V / 1 m) |
| Pasmo przenoszenia | 150 Hz - 20 kHz |
| Impedancja | 4 Ω |
| Głośnik średniotonowy | 100 mm |
| Typ głośnika wysokotonowego | Odwrócona kopułka aluminiowa |
| Głębokość montażowa | 33,8 mm |
| Materiał membrany | Flax® |
| Średnica cewki | 25 mm |
| Magnes | Neodymowy |
| Zawieszenie | Butylowe |
| Filtr | Wbudowany |
| Konserwacja | Odkurzanie suchą ściereczką; grille można myć wilgotną ściereczką |
| Okres wygrzewania | Około 20 godzin przy średnim poziomie głośności |
| Gwarancja | 2 lata (Francja); poza Francją zgodnie z lokalnym dystrybutorem |
| Temperatura przechowywania | -20 °C do 80 °C |
| Temperatura pracy | -10 °C do 50 °C |
| Instalacja | W dedykowanych miejscach OEM; wymaga specjalistycznych narzędzi |
Często zadawane pytania - Inside IC T3Y 100 FOCAL
Pytania użytkowników dotyczące Inside IC T3Y 100 FOCAL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Głośnik w formacie PDF za darmo! Znajdź swoją instrukcję Inside IC T3Y 100 - FOCAL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Inside IC T3Y 100 marki FOCAL.
INSTRUKCJA OBSŁUGI Inside IC T3Y 100 FOCAL
Handleiding / Instrukcja obsługi / Руководство по

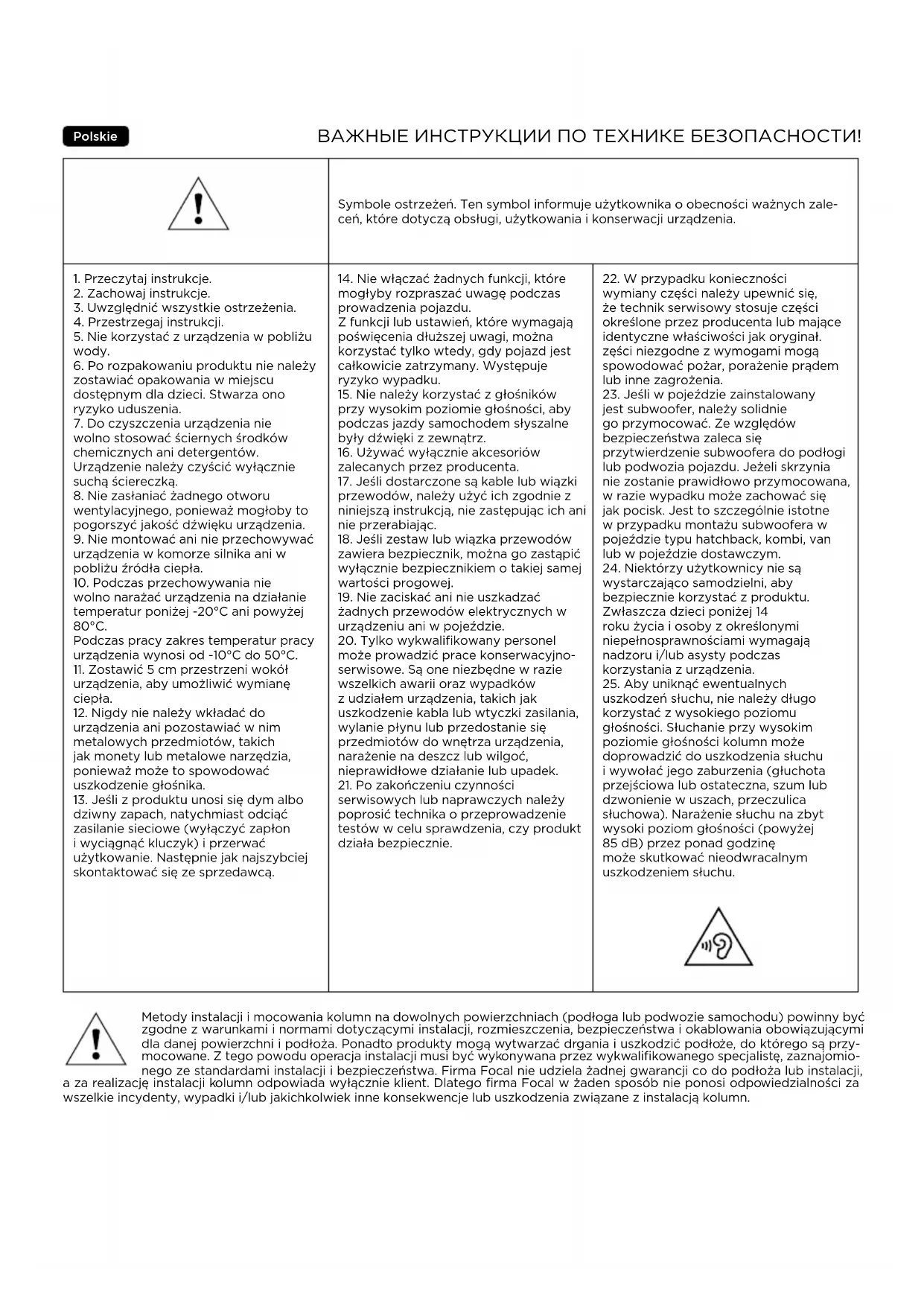

 | Symbole ostrzeżeń. Ten symbol informuje użytkownika o obecności ważnych zale-ceń, które dotyczą obsługi, użytkowania i konserwacji urządzenia. | |
| 1. Przeczytaj instrukcje.2. Zachowaj instrukcje.3. Uwzględnić wszystkie ostrzeżenia.4. Przestrzegaj instrukcji.5. Nie korzystać z urządzenia w pobliżu wody.6. Po rozpakowaniu produktu nie należy zostawiać opakowania w miejscu dostępnym dla dzieci. Stwarza ono ryzyko uduszenia.7. Do czyszczenia urządzenia nie wolno stosować ściernych środków chemicznych ani detergentów. Urządzenie należy czyścić wyłącznie suchą ściereczką.8. Nie zasianiać żadnego otworu wentylacyjnego, ponieważ mogłoby to pogorszyć jakość dźwięku urządzenia.9. Nie montować ani nie przechowywać urządzenia w komorze silnika ani w pobliżu źródła ciepła.10. Podczas przechowywania nie wolno narażać urządzenia na działanie temperatur poniżej -20°C ani powyżej 80°C.Podczas pracy zakres temperatur pracy urządzenia wynosi od -10°C do 50°C.11. Zostawić 5 cm przestrzeni wokół urządzenia, aby umożliwiać wymianę ciepła.12. Nigdy nie należy wkładać do urządzenia ani pozostawiać w nim metalowych przedmiotów, takich jak monety lub metalowe narzędzia, ponieważ może to spowodować uszkodzenie głośnika.13. Jeśli z produktu unosi się dym albo dziwny zapach, natychmiast odciąć zasilanie sieciowe (wyłączyć zapłon i wyciągnąć kluczyk) i przerwać użytkowanie. Następnie jak najszybciej skontaktować się ze sprzedawcą. | 14. Nie włączać żadnych funkcji, które mogłyby rozpraszać uwagę podczas prowadzenia pojazdu.Z funkcji lub ustawień, które wymagają poświęcenia dłuższej uwagi, można korzystać tylko wtedy, gdy pojazd jest całkowicie zatrzymany. Występuje ryzyko wypadku.15. Nie należy korzystać z głośników przy wysokim poziomie głośności, aby podczas jazdy samochodem słyszalne były dźwięki z zewnątrz.16. Używać wyłącznie akcesoriów zalecanych przez producenta.17. Jeśli dostarczone są kable lub wiązki przewodów, należy użyć ich zgodnie z niniejszą instrukcją, nie zastępując ich ani nie przerabiając.18. Jeśli zestaw lub wiązka przewodów zawiera bezpiecznik, można go zastąpić wyłącznie bezpiecznikiem o takiej samej wartości progowej.19. Nie zaciskać ani nie uszkadzać żadnych przewodów elektrycznych w urządzeniu ani w pojeździe.20. Tylko wykwalifikowany personel może prowadzić prace konserwacyjno-serwisowe. Są one niezbędne w razie wszelkich awarii oraz wypadków z udziałem urządzenia, takich jak uszkodzenie kabla lub wtyczki zasilania, wyłanie płynu lub przedostanie się przedmiotów do wnętrza urządzenia, narażenie na deszcz lub wilgoć, nieprawidłowe działanie lub upadek.21. Po zakończeniu czynności serwisowych lub naprawczych należy poprosić technika o przeprowadzenie testów w celu sprawdzenia, czy produkt działa bezpiecznie. | 22. W przypadku konieczności wymiany części należy upewnić się, że technik serwisowy stosuje części określone przez producenta lub mające identyczne właściwości jak oryginał. zęści niezgodne z wymogami mogą spowodować pożar, porażenie prądem lub inne zagrożenia.23. Jeśli w pojeździe zainstalowany jest subwoofer, należy solidnie go przymocować. Ze względów bezpieczeństwa zaleca się przytwierdzenie subwoofera do podłogi lub podwozia pojazdu. Jeżeli skrzynia nie zostanie prawidłowo przymocowana, w razie wypadku może zachować się jak pocisk. Jest to szczególnie istotne w przypadku montażu subwoofera w pojeździe typu hatchback, kombi, van lub w pojeździe dostawczym.24. Niektórzy użytkownicy nie są wystarczająco samodzielni, aby bezpiecznie korzystać z produktu. Zwłaszcza dzieci poniżej 14 roku życia i osoby z określonymi niepełnosprawnościami wymagają nadzoru i/lub asysty podczas korzystania z urządzenia.25. Aby uniknąć ewentualnych uszkodzeń słuchu, nie należy długo korzystać z wysokiego poziomu głośności. Słuchanie przy wysokim poziomie głośności kolumn może doprowadzić do uszkodzenia słuchu i wywołać jego zaburzenia (głuchota przejściowa lub ostateczna, szum lub dzwonienie w uszach, przeczulica słuchowa). Narażenie słuchu na zbyt wysoki poziom głośności (powyżej 85 dB) przez ponad godzinę może skutkować nieodwracalnym uszkodzeniem słuchu. |
Metody instalacji i mocowania kolumn na dowolnych powierzchniach (podłoga lub podwozie samochodu) powinny być zgodne z warunkami i normami dotyczącymi instalacji, rozmieszczenia, bezpieczeństwa i okablowania obowiązującymi dla danej powierzchni i podłoża. Ponadto produkty mogą wytwarzać drgania i uszkodzić podłoże, do którego sązymocowane. Z tego powodu operacja instalacji musi być wykonywana przez wykwalifikowanego specjalistę, zaznajomionego ze standardami instalacji i bezpieczeństwa. Firma Focal nie udziela żadnej gwarancji co do podłoża lub instalacji,
a za realizację instalacji kolumn odpowiada wyłącznie klient. Dlatego firma Focal w żaden sposób nie ponosi odpowiedzialności za wszelkie incydenty, wypadki i/lub jakichkolwiek inne konsekwencje lub uszkodzenia związane z instalacją kolumn.
W celu łatwiejszego skorzystania z gwarancji Focal-JMlab Można już zarejestrować swój produkt online: www.focal.com/garantie
Dziękujemy za zakup produktu Focal. Witamy w naszym świecie - świecie Hi-Fi. Naszymi wartościami są innowacyjne rozwiązania, tradycja, doskonałość i przyjemność, a jedynym celem - oferowanie naszym klientom czystego, wiernego i bogatego dźwięku. Zalecamy przeczytanie instrukcji zawartych w tej broszurze i zachowanie jej do przyszłego wykorzystania, aby odkryć pełen zakres możliwości tego sprzętu.
Ze względów bezpieczeństwa należy przestrzegać instrukcji montażu podanych w niniejszej instrukcji obsługi.
Potrzebny sprzęt
• Wiertarka (wiertło o średnicy 10)
- Śrubokręt sześciokątny
- Śrubokręt z końcówką typu Torx
- Klucz ultra płaski z końcówką typu Torx (całkowita wysokość około 1 cm)
- Narzędzie z tworzywa sztucznego do demontażu paneli drzwiowych
Ważne zalecenia
Głośniki montuje się w miejscu oryginalnie przeznaczonym na tego typu sprzęt. Należy sprawdzić, czy między głośnikiem i kratką ochronną jest wystarczająco dużo miejsca.
- Podczas cięcia chronić głośniki przed opitkami metalu i pyłem.
- Przed montażem głośników dokładnie je oczyścić.
- Upewnić się, że żaden przedmiot nie przechodzi przez kratkę, ponieważ mogłoby to spowodować uszkodzenie głośników.
- Przy odłączaniu od instalacji elektrycznej trzymać za złącze. Nie ciągnąć za przewody.
- Zachować ostrożność przy odpinaniu i przypinaniu poszczególnych elementów.
- Użycie nadmiernej siły może je uszkodzić.
Ustawienie produktów
Głośniki z tej gamy zostały zaprojektowane tak, aby jak najwierniej odtwarzać wszystkie formy muzyki. Niemniej jednak należy przestrzegać kilku prostych zasad, aby zoptymalizować działanie sprzętu, zapewnić dobrą równowagę tonów i realistyczny dźwięk. Zaleca się ustawienie głośników z zestawu w fabrycznie przeznaczonych do tego miejscach (rys. 1 i 2).
Instalacja
Sposób okablowania głośników z zestawu IS T3Y 100 zależy od konfiguracji samochodu (zob. tab.).
• V1: Brak złącza głośnika wysokotonowego w samochodzie (rys. A)
• V2 : Głośnik wysokotonowy nieaktywny, złącze głośnika wysokotonowego w miejscu na nogi (rys. B)
• V3: Głośnik wysokotonowy z przewodami (rys. C)
- Określić położenie głośników średniotonowych, jak również wysokotonowych w przypadku dwudrożnego zestawu odseparowanego.
- Zachowując ostrożność, odłączyć i zdemontować pierwotne głośniki.
- Zamontować głośniki Focal w oryginalnych miejscach w samochodzie, a następnie podłączyć je.
Szczegóły instalacji mogą się różnić w zależności od modelu (zob. tab.). Zalecamy obejrzenie poradników montażu online. Aby poprawić osiągi instalacji i wyeliminować szumy, zalecamy skorzystanie z amortyzatora akustycznego „B.A.M.” sprzedawanego przez firmę Focal.
SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI
Panele drzwiowe
Po demontażu nie wolno kłaść panelu drzwiowego na ziemi. Należy umieścić go na podniesionym wsporniku, aby uniknąć jego uszkodzenia lub zniszczenia przewodów.
Deska rozdzielcza
Podczas montażu podkładek do śrub zachować ostrożność, by nie upuścić śrub. Nie wiąże się z tym szczególne ryzyko, ale odnalezienie śrub może być utrudnione. Jeśli potrzebne są śruby wymienne, powinny to być śruby samogwintujące o średnicy 5 mm i długości 15 mm (M5x15).
Miejsce na nogi
Nie ruszać przewodów, w przypadku których nie jest to niezbędne. Filtr można trzymać wyłącznie w miejscu na nogi. Podczas ponownego montażu elementów miejsca na nogi pamiętać o poprawnym zamontowaniu osłony, aby zakryć złącze.
Konserwacja
Konserwacja głośników IW T3Y 200, ICC T3Y 100, IS T3Y 100 i IC T3Y 100 ogranicza się do usuwania kurzu za pomocą suchej ściereczki. W razie zabrudzenia kratki użyć mokrej ściereczki. Nie używać rozpuszczalników, detergentów, alkoholi lub środków żrących, skrobaków lub myjek do czyszczenia powierzchni głośników.
Okres docierania
Głośniki IW T3Y 200, ICC T3Y 100, IS T3Y 100 i IC T3Y 100 to złożone urządzenia mechaniczne wymagające pewnej ilości czasu, aby uzyskać maksymalną efektywność. Długość okresu docierania zmienia się w zależności od warunków i może przeciągnąć się do kilku tygodni. Aby przyspieszyć ten proces, należy włączyć głośniki na dwadzieścia godzin przy średniej głośności. Po pełnej stabilizacji parametrów działania głośników będą Państwo mogli w pełni cieszyć się jakością dźwięku oferowaną przez głośniki.
Warunki gwarancji
Poza Francją sprzęt Focal jest objęty gwarancją, której warunki są ustalane lokalnie przez oficjalnego dystrybutora Focal-JMlab w każdym kraju, zgodnie z przepisami obowiązującymi na danym terytorium.
Prawidłowe usuwanie produktu.
To oznaczenie informuje, że produktu nie należy usuwać wraz z innymi odpadami z gospodarstwa domowego na terenie UE. W celu ochrony środowiska i zdrowia człowieka, należy w sposób odpowiedzialny prowadzić recykling i wspierać ponowne wykorzystywanie materiałów. Aby zwrócić swoje urządzenie, należy skorzystać z systemu zwrotu i odbioru prowadzonego przez sprzedawcę detalicznego, u którego produkt został nabyty. Sprzedawca będzie w stanie w sposób bezpieczny przeprowadzić recykling produktu.
