GEBRUIKSAANWIJZING Inside IC T3Y 100 FOCAL

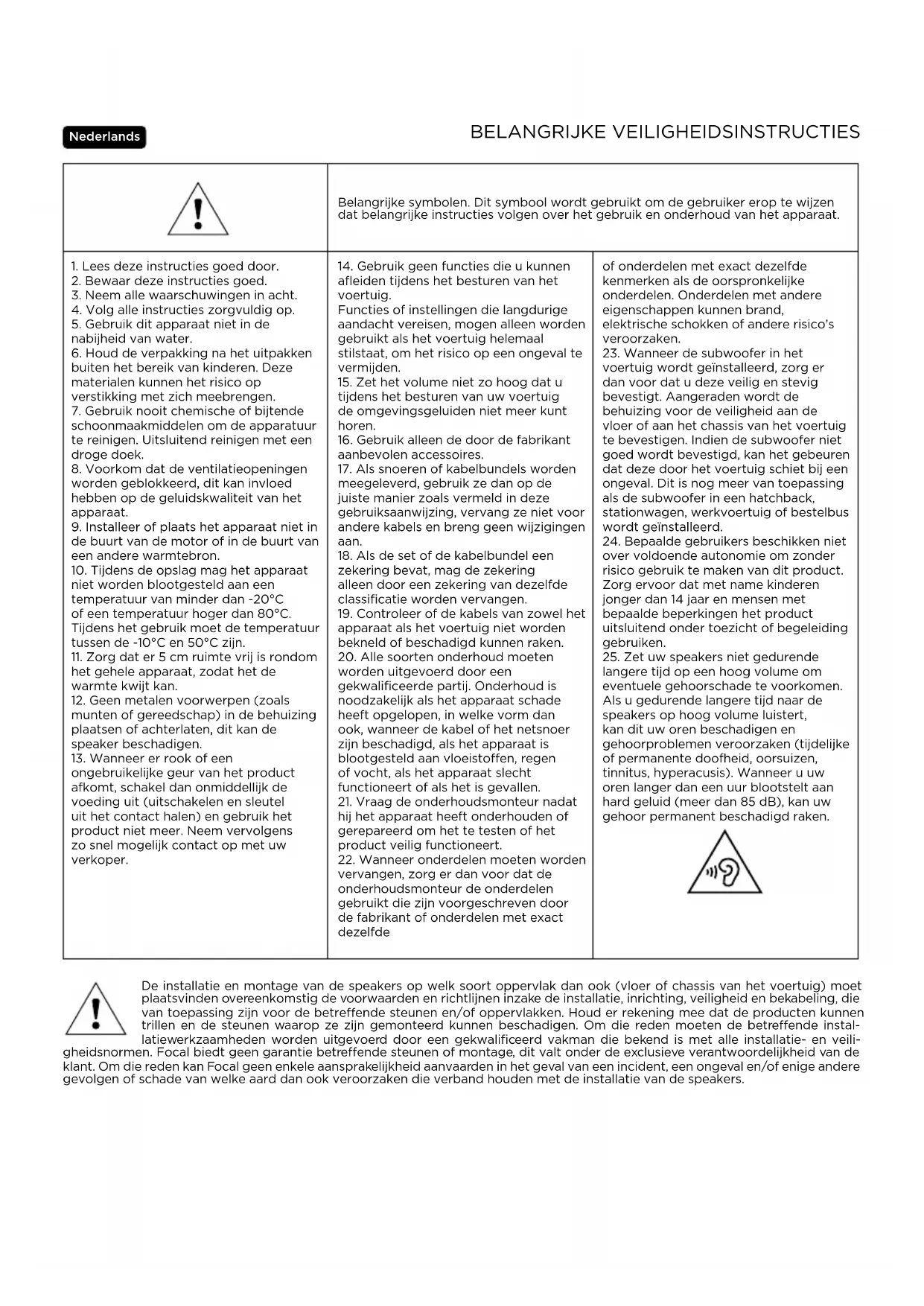

1. Lees deze instructies goed door.

2. Bewaar deze instructies goed.

3. Neem alle waarschuwingen in acht.

4. Volg alle instructies zorgvuldig op.

5. Gebruik dit apparaat niet in de

nabijheid van water.

6. Houd de verpakking na het uitpakken

buiten het bereik van kinderen. Deze materialen kunnen het risico op verstikking met zich meebrengen.

7. Gebruik nooit chemische of bijtende

schoonmaakmiddelen om de apparatuur te reinigen. Uitsluitend reinigen met een droge doek.

8. Voorkom dat de ventilatieopeningen

worden geblokkeerd, dit kan invloed hebben op de geluidskwaliteit van het apparaat.

9. Installeer of plaats het apparaat niet in

de buurt van de motor of in de buurt van een andere warmtebron.

10. Tijdens de opslag mag het apparaat

niet worden blootgesteld aan een temperatuur van minder dan -20°C of een temperatuur hoger dan 80°C. Tijdens het gebruik moet de temperatuur tussen de -10°C en 50°C zijn.

11. Zorg dat er 5 cm ruimte vrij is rondom

het gehele apparaat, zodat het de warmte kwijt kan.

12. Geen metalen voorwerpen (zoals

munten of gereedschap) in de behuizing plaatsen of achterlaten, dit kan de speaker beschadigen.

13. Wanneer er rook of een

ongebruikelijke geur van het product afkomt, schakel dan onmiddellijk de voeding uit (uitschakelen en sleutel uit het contact halen) en gebruik het product niet meer. Neem vervolgens zo snel mogelijk contact op met uw verkoper.

14. Gebruik geen functies die u kunnen

afleiden tijdens het besturen van het voertuig. Functies of instellingen die langdurige aandacht vereisen, mogen alleen worden gebruikt als het voertuig helemaal stilstaat, om het risico op een ongeval te vermijden.

15. Zet het volume niet zo hoog dat u

tijdens het besturen van uw voertuig de omgevingsgeluiden niet meer kunt horen.

16. Gebruik alleen de door de fabrikant

aanbevolen accessoires.

17. Als snoeren of kabelbundels worden

meegeleverd, gebruik ze dan op de juiste manier zoals vermeld in deze gebruiksaanwijzing, vervang ze niet voor andere kabels en breng geen wijzigingen aan.

18. Als de set of de kabelbundel een

zekering bevat, mag de zekering alleen door een zekering van dezelfde classificatie worden vervangen.

19. Controleer of de kabels van zowel het

apparaat als het voertuig niet worden bekneld of beschadigd kunnen raken.

20. Alle soorten onderhoud moeten

worden uitgevoerd door een gekwalificeerde partij. Onderhoud is noodzakelijk als het apparaat schade heeft opgelopen, in welke vorm dan ook, wanneer de kabel of het netsnoer zijn beschadigd, als het apparaat is blootgesteld aan vloeistoen, regen of vocht, als het apparaat slecht functioneert of als het is gevallen.

21. Vraag de onderhoudsmonteur nadat

hij het apparaat heeft onderhouden of gerepareerd om het te testen of het product veilig functioneert.

22. Wanneer onderdelen moeten worden

vervangen, zorg er dan voor dat de onderhoudsmonteur de onderdelen gebruikt die zijn voorgeschreven door de fabrikant of onderdelen met exact dezelfde of onderdelen met exact dezelfde kenmerken als de oorspronkelijke onderdelen. Onderdelen met andere eigenschappen kunnen brand, elektrische schokken of andere risico’s veroorzaken.

23. Wanneer de subwoofer in het

voertuig wordt geïnstalleerd, zorg er dan voor dat u deze veilig en stevig bevestigt. Aangeraden wordt de behuizing voor de veiligheid aan de vloer of aan het chassis van het voertuig te bevestigen. Indien de subwoofer niet goed wordt bevestigd, kan het gebeuren dat deze door het voertuig schiet bij een ongeval. Dit is nog meer van toepassing als de subwoofer in een hatchback, stationwagen, werkvoertuig of bestelbus wordt geïnstalleerd.

24. Bepaalde gebruikers beschikken niet

over voldoende autonomie om zonder risico gebruik te maken van dit product. Zorg ervoor dat met name kinderen jonger dan 14 jaar en mensen met bepaalde beperkingen het product uitsluitend onder toezicht of begeleiding gebruiken.

25. Zet uw speakers niet gedurende

langere tijd op een hoog volume om eventuele gehoorschade te voorkomen. Als u gedurende langere tijd naar de speakers op hoog volume luistert, kan dit uw oren beschadigen en gehoorproblemen veroorzaken (tijdelijke of permanente doofheid, oorsuizen, tinnitus, hyperacusis). Wanneer u uw oren langer dan een uur blootstelt aan hard geluid (meer dan 85 dB), kan uw gehoor permanent beschadigd raken.30

T3Y Handleiding Om verbeteringen door te voeren of met het oog op eventuele wettelijke of reglementaire veranderingen, behoudt FOCAL JMLab zich het recht voor om, zonder voorafgaande kennisgeving, de technische specificaties van haar producten te wijzigen. De getoond afbeeldingen zijn uitsluitende ter illustratie, en kunnen afwijken van het werkelijke product. Bedankt dat u hebt gekozen voor een product van Focal. We heten u van harte welkom in ons hifi-universum. Wij staan voor innovatie, traditie, kwaliteit en plezier, en ons enige doel is het creëren van een , pure, getrouwe en rijke luisterervaring voor onze klanten. Neem de instructies in deze handleiding grondig door om volop te kunnen genieten van uw product. Bewaar de handleiding vervolgens zorgvuldig voor later gebruik. Voor uw veiligheid is het van belang dat de montage-instructies in deze handleiding zorgvuldig in acht worden genomen. Benodigde materialen

• Boor (boorkop 10 mm);

• Zeskantschroevendraaier;

• Torxschroevendraaier;

• Platte torxsleutel (totaale hoogte ongeveer 1 cm);

• Kunststof demontagegereedschap voor verwijderen van portierdelen. Belangrijke aanbevelingen Deze speakers zijn ontworpen voor installatie in de luidsrpekeropeningen; controleer of er genoeg ruimte tussen de speaker en de beschermkap is.

• Zorg dat er tijdens het snijden of zagen geen metaalschilfers en/of stof op de speakers terechtkomt.

• Maak de omgeving grondig schoon voordat u de speakers installeert.

• Zorg ervoor dat de ruimte voor het rooster vrij is, anders kunnen de speakers beschadigen.

• Gebruik de connector om de elektrische delen los te koppelen. Trek niet aan de kabels.

• Het los klikken en weer vast klikken van de verschillende delen dient met voorzichtig te gebeuren.

• Te veel kracht gebruiken kan schade veroorzaken. Plaatsing van de producten De speakers zijn ontwikkeld om de beste prestaties te leveren met alle muziekgenres. Het is echter goed om rekening te houden met enkele eenvoudige voorschriften om het vermogen te optimaliseren en een goed toonevenwicht en realistisch klankbeeld te garanderen. Aanbevolen wordt de speakers te installeren in de daarvoor bestemde luidsprekeropeningen (fig. 1 et 2). Installatie De bekabelingsmethode voor de speakers van kit IS T3Y 100 is afhankelijk van de configuratie in uw voertuig (zie tabel).

• V1: Geen tweeterverbinding in het voertuig (fig. A)

• V2: Tweeter niet geactiveerd, tweeterverbinding bij vloer (fig. B)

• V3: Tweeter aangesloten (fig. C)

• Bepaal de positie voor uw middenbereik, en in het geval van een gescheiden 2-wegkit ook die van uw tweeters.

• Ontkoppel en demonteer voorzichtig de originele luidsprekers.

• Plaats de Focal-luidsprekers op de plek van de originele luidsprekers en sluit ze aan. De details omtrent de installatie kunnen afhankelijk van het model variëren (zie tabel). Aanbevolen wordt onze online handleidingen te raadplegen. Voor de beste prestaties van uw installatie en nadelige omgevingsinvloeden zoveel mogelijk te beperken, wordt aanbevolen gebruik te maken van B.A.M.-isolatiematerialen van Focal. SPECIALE VOORZORGSMAATREGELEN Portieronderdelen Als de portier is gedemonteerd, leg de onderdelen dan niet op de grond. Zet ze rechtop en ergens tegenaan om schade aan de onderdelen en/of kabels te voorkomen. Voor een snelle garantie-afhandeling bij Focal-JMlab is het nu mogelijk om het product online te registreren: www.focal.com/garantie31

T3Y Handleiding Dashboard Zorg er bij het plaatsen van de schroeven voor dat ze in de openingen worden geschroefd en niet ernaast vallen. Dit is niet heel erg, maar het kan lastig zijn om de schroeven weer terug te vinden. Indien u nieuwe schroeven nodig hebt, kies dan voor zelftappende schroeven met een diameter van 5 mm en lengte van 15 mm (M5x15). Gedeelte onder het dashboard Zorg ervoor dat u de bedrading die u niet nodig hebt ook niet aanraakt. Het filter wordt alleen in het gedeelte onder het dashboard geplaatst. Zorg er tijdens het terugplaatsen van het gedeelte onder het dashboard voor dat u alle onderdelen correct terug plaatst, zodat de naden goed worden bedekt. Onderhoud Reinig de IW T3Y 200, ICC T3Y 100, IS T3Y 100 en IC T3Y 100 uitsluitend met een droge doek. Wanneer het rooster vuil is, kunt u een licht vochtige doek gebruiken. Gebruik nooit oplosmiddelen, schoonmaakmiddelen, alcohol, bijtende stoffen, schuursponsjes of andere schurende materialen om de speakers schoon te maken. Aanpassingsperiode De speakers IW T3Y 200, ICC T3Y 100, IS T3Y 100 en IC T3Y 100 bestaan uit complexe mechanische onderdelen die een aanpassingsperiode vereisen om optimaal te werken. Deze aanpassingsperiode verschilt naargelang de omstandigheden en kan verschillende weken duren. Om deze periode te versnellen kunt u de speakers minstens twintig opeenvolgende uren laten werken op een gemiddeld geluidsniveau. Zodra de eigenschappen van uw speakers volledig stabiel zijn, kunt u volledig gebruikmaken van het volledige vermogen van uw producten. Garantievoorwaarden Alle Focal-luidsprekers zijn gedekt door een garantie die is bepaald door de officiële Focal-distributeur in uw land. Uw distributeur kan alle details over de garantievoorwaarden verstrekken. De garantie dekt ten minste de juridisch bepaalde garanties die van kracht zijn in het land waar de oorspronkelijke aankoopfactuur is afgegeven.ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ! Polskie Metody instalacji i mocowania kolumn na dowolnych powierzchniach (podłoga lub podwozie samochodu) powinny być zgodne z warunkami i normami dotyczącymi instalacji, rozmieszczenia, bezpieczeństwa i okablowania obowiązującymi dla danej powierzchni i podłoża. Ponadto produkty mogą wytwarzać drgania i uszkodzić podłoże, do którego są przy- mocowane. Z tego powodu operacja instalacji musi być wykonywana przez wykwalifikowanego specjalistę, zaznajomio- nego ze standardami instalacji i bezpieczeństwa. Firma Focal nie udziela żadnej gwarancji co do podłoża lub instalacji, a za realizację instalacji kolumn odpowiada wyłącznie klient. Dlatego firma Focal w żaden sposób nie ponosi odpowiedzialności za wszelkie incydenty, wypadki i/lub jakichkolwiek inne konsekwencje lub uszkodzenia związane z instalacją kolumn. Symbole ostrzeżeń. Ten symbol informuje użytkownika o obecności ważnych zale- ceń, które dotyczą obsługi, użytkowania i konserwacji urządzenia.

Correcte verwijdering van dit product. Deze markering geeft aan dat dit product in de EU niet samen met ander huishoudelijk afval mag worden wegge- gooid. Om het milieu en de gezondheid van de mens te beschermen, dient u het product op verantwoorde wijze te recyclen om hergebruik van materiële hulpbronnen te stimuleren. U kunt uw gebruikte apparaat retourneren bij een recyclepunt of milieustation, of neem contact op met de winkel waar u het product hebt gekocht. Zo kan het product op verantwoorde wijze worden gerecycled.
