Typ produktu	Zbiornik buforowy dla kotła/pompy ciepła
Marka	Kospel
Model	SVK-100
Pojemność nominalna	100 litrów
Ciśnienie nominalne zbiornika	0,6 MPa
Temperatura nominalna	6 °C do 95 °C
Minimalna temperatura wody lodowej	6 °C
Wymiary (A x B)	127 mm x 906 mm
Masa własna	48 kg
Materiał	Stal czarna surowa wewnętrzna
Izolacja termiczna	Tak (w zestawie)
Główne funkcje	Magazynowanie podgrzanej wody, separator hydrauliczny
Zastosowanie	Otwarty lub zamknięty obieg centralnego ogrzewania
Przyłącza	Powrót/zasilanie pompy ciepła (1"), odpowietrznik (1/2"), tuleja termometru, grzałka elektryczna (korek 1½"), spust (1/2")
Nogi	3 nogi wkręcane, montaż pionowy wyłącznie
Maksymalna temperatura wody	95 °C
Maksymalne ciśnienie robocze	0,6 MPa
Ochrona przed zamarzaniem	Nie instalować w pomieszczeniu, w którym temperatura spada poniżej 0 °C
Instalacja	Przez wykwalifikowany serwis, w pozycji pionowej
Konserwacja	Wizualna kontrola szczelności, zaworu bezpieczeństwa
Części zamienne / Możliwość naprawy	Grzałka elektryczna (max 360 mm) opcjonalnie, pozostałe części u producenta
Gwarancja	Warunki zgodnie z instrukcją, nieprawidłowa instalacja unieważnia gwarancję

Często zadawane pytania - SVK-100 KOSPEL

Jaka jest pojemność zbiornika buforowego Kospel SVK-100?

Pojemność nominalna wynosi 100 litrów.

Jakie maksymalne ciśnienie może wytrzymać zbiornik?

Ciśnienie nominalne zbiornika wynosi 0,6 MPa.

Jaki jest zakres temperatury pracy?

Temperatura nominalna zawiera się między 6 °C a 95 °C.

Jak zamontować zbiornik buforowy?

Należy go zamontować wyłącznie w pozycji pionowej na trzech wkręcanych nogach, w pomieszczeniu zabezpieczonym przed mrozem. Zlecić to wykwalifikowanemu serwisowi.

Czy można używać zbiornika w zamkniętym obiegu grzewczym?

Tak, może być używany zarówno w obiegu otwartym, jak i zamkniętym, zgodnie z obowiązującymi normami.

Jaka jest masa własna zbiornika?

Masa własna wynosi 48 kg.

Jakie przyłącza znajdują się na zbiorniku?

Posiada przyłącza do powrotu i zasilania pompy ciepła (1 cal), odpowietrznik (1/2 cala), tuleję termometru, otwór na grzałkę elektryczną (korek 1½ cala) oraz otwór spustowy (1/2 cala).

Co zrobić w przypadku wycieku wody ze zbiornika?

Zamknij zawory odcinające układu centralnego ogrzewania i skontaktuj się z serwisem.

Jak konserwować zbiornik buforowy?

Przed pierwszym uruchomieniem sprawdź wizualnie poprawność montażu, szczelność przyłączy oraz działanie zaworu bezpieczeństwa.

Czy można wyposażyć zbiornik w grzałkę elektryczną?

Tak, można wkręcić grzałkę elektryczną z termostatem w miejsce korka 1½ cala, o maksymalnej długości 360 mm.

INSTRUKCJA OBSŁUGI SVK-100 KOSPEL

Producent zastrzega sobie prawo wprowadzania zmian jakie będzie uważał za wskazane, a które nie będą uwi docz nio ne w instrukcji obsługi, przy czym zasadnicze cechy wyrobu zostaną za cho wa ne.

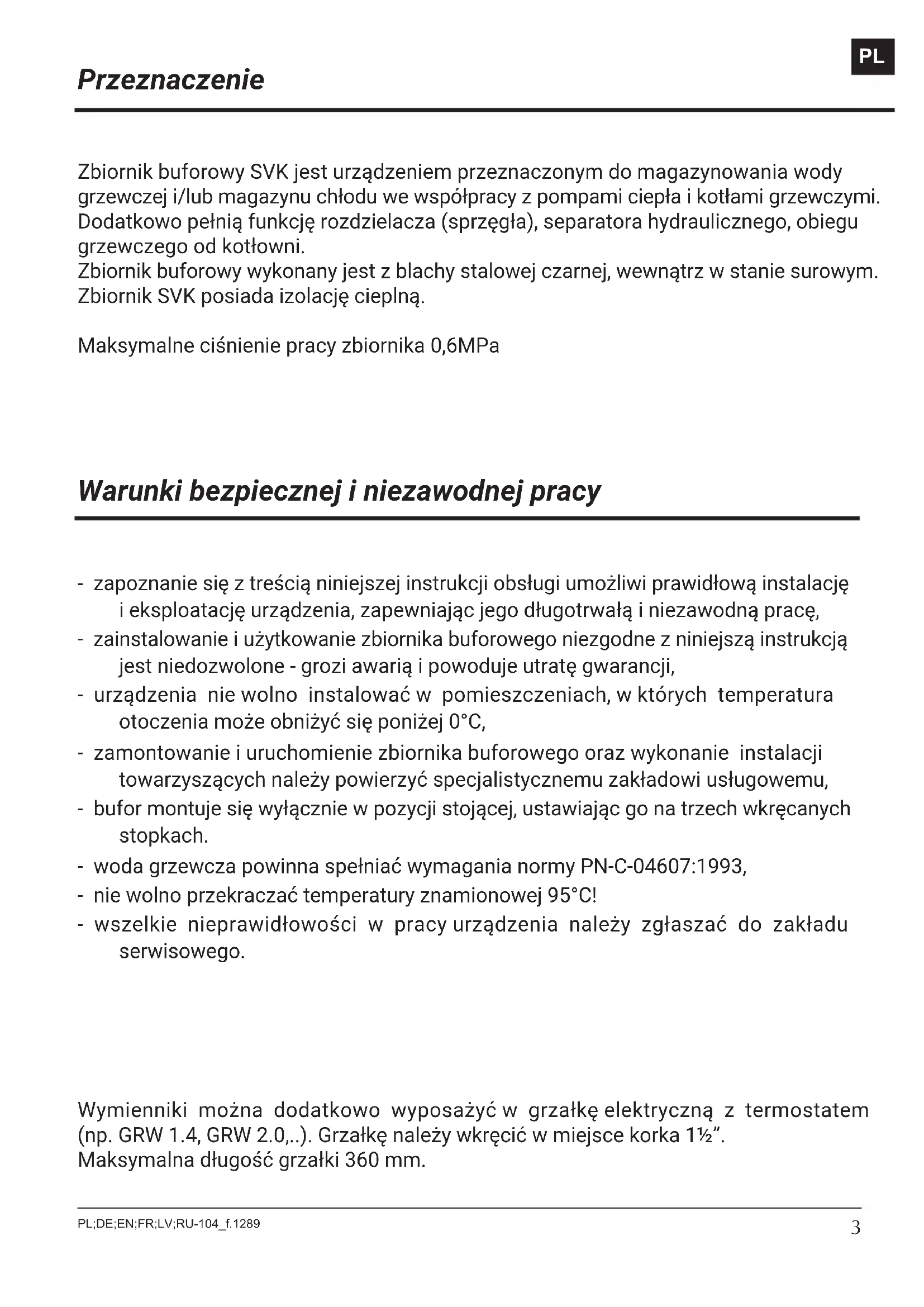

Zbiornik buforowy SVK jest urządzeniem przeznaczonym do magazynowania wody grzewczej i/lub magazynu chłodu we współpracy z pompami ciepła i kotłami grzewczymi. Dodatkowo pełnią funkcję rozdzielacza (sprzęgła), separatora hydraulicznego, obiegu grzewczego od kotłowni.

Zbiornik buforowy wykonany jest z blachy stalowej czarnej, wewnątrz w stanie surowym. Zbiornik SVK posiada izolację cieplną.

Maksymalne ciśnienie pracy zbiornika 0,6MPa

Warunki bezpiecznej i niezawodnej pracy

• zapoznanie się z treścią niniejszej instrukcji obsługi umożliwia prawidłową instalację i eksploatację urządzenia, zapewniając jego długotrwałą i niezawodną pracę,
• zainstalowanie i użytkowanie zbiornika buforowego niezgodne z niniejszą instrukcją jest niedozwolone - grozi awarią i powoduje utratę gwarancji,
• urządzenia nie wolno instalować w pomieszczeniach, w których temperatura otoczenia może obniżyć się poniżej 0°C,
• zamontowanie i uruchomienie zbiornika buforowego oraz wykonanie instalacji towarzyszących należy powierzyć specjalistycznemu zakładowi usługowemu,
• bufor montuje się wyłącznie w pozycji stojącej, ustawiając go na trzech wkręcanych stopkach.
• woda grzewcza powinna spełniać wymagania normy PN-C-04607:1993,
• nie wolno przekraczać temperatury znamionowej 95°C!
• wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu serwisowego.

Wymienniki można dodatkowo wyposażć w grzałkę elektryczną z termostatem (np. GRW 1.4, GRW 2.0,...). Grzałkę należy wkręcić w miejsce korka 1½".

Maksymalna długość grzałki 360 mm.

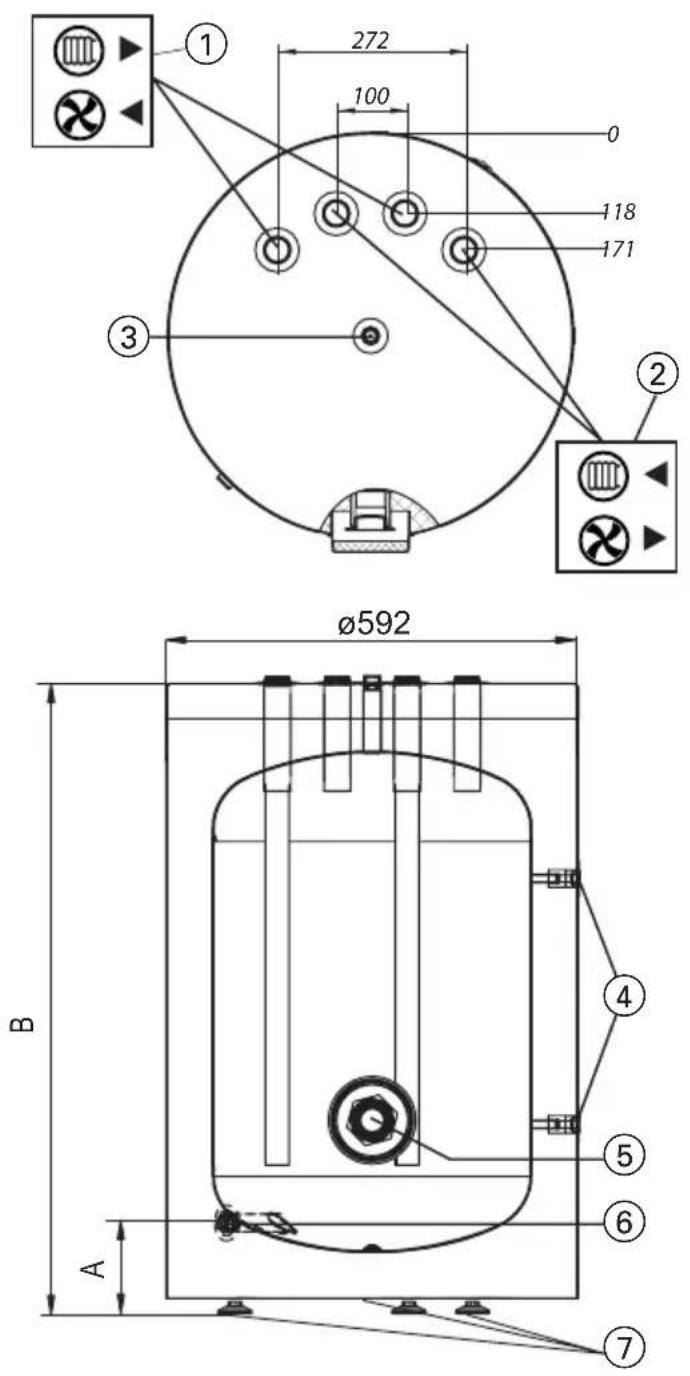

Budowa zbiornika buforowego SVK 100

[1] - 📋▶ Powrót z instalacji grzewczej (1")

Powrót do pompy ciepła (1")

[2] - 📞Zasilanie instalacji grzewczej (1")

Zazlanie z pompy ciepła (1")

[3] - króciec przyłącza odpowietrznika (1/2")

[4] - rurka czujnika temperatury

[5] - króciec grzałki elektrycznej (korek 1½")

[6] - króciec spustowy (1/2")

[7] - stopki

• Zbiornik buforowy montuje się wyłącznie w pozycji pionowej.
  • Zbiornik buforowy może być zamontowany w instalacji centralnego ogrzewania:
• systemu otwartego, wykonanej zgodnie z normą PN-B-02413:1991,
• systemu zamkniętego, wykonanej zgodnie z normą PN-B-02414:1999.
• Zbiornik musi być zamontowany w takim miejscu i w taki sposób, aby wyciek awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.

Uruchomienie

Przed uruchomieniem zbiornika buforowego należy optycznie sprawdzić prawidłowość podłączenia urządzenia.

Sprawdzić szczelność połączeń. Sprawdzić działanie zaworu bezpieczeństwa (zgodnie z instrukcją producenta zaworu).

Recykling i usuwanie odpadów

Usuwanie produktu i wyposażenia:

Produktu ani wyposażenia nie wolno usuwać wraz z odpadami domowymi.

Należy zadbać, aby produkt i całe wyposażenie zostały usunięte w sposób prawidłowy.

Należy przestrzegać wszystkich obowiązujących przepisów.

Wycofanie z eksploatacji

Zużyty produkt nie może być traktowany jako odpad komunalny. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów.

Sposób postępowania w przypadku wystąpienia uszkodzeń lub nieprawidłowości

Nieprawidłowość Instrukcja postępowania
Wyciek wody ze zbiornika	należy zakręcić zawory odcinające instalacje CO i skontaktować się z serwisem
Nadmierny wzrost ciśnienia w zbiorniku

Dane techniczne

Zbiornik buforowy SVK 100
Pojemność znamionowa l 100
Ciśnienie znamionowe zbiornika MPa		0,6
Temperatura znamionowa °C 6 - 95
Minimalna temp. wody lodowej °C 6
Wymiary	A	mm	127
	B 906
Masa (bez wody) kg 48

Budowa zbiornika buforowego SVK 100
