SVK-100 - Katls KOSPEL - Bezmaksas lietošanas instrukcija

Produkta veids	Bufervertne apkures katlam/siltumsūknim
Zīmols	Kospel
Modelis	SVK-100
Nominālā ietilpība	100 litri
Tvertnes nominālais spiediens	0,6 MPa
Nominālā temperatūra	6 °C līdz 95 °C
Minimālā aukstā ūdens temperatūra	6 °C
Izmēri (A x B)	127 mm x 906 mm
Tukšsvars	48 kg
Materiāls	Melnais neapstrādāts tērauds iekšpuse
Siltumizolācija	Jā (iekļauta)
Galvenās funkcijas	Uzkarsēta ūdens uzglabāšana, hidrauliskais separators
Izmantošana	Atvērta vai slēgta centrālapkures ķēde
Atveres	Siltumsūkņa atgriešana/padeve (1"), gaisa nosūcējs (1/2"), termometra uzmava, elektriskā pretestība (1½" aizbāznis), iztukšošana (1/2")
Kājas	3 pieskrūvējamas kājas, tikai vertikāla uzstādīšana
Maksimālā ūdens temperatūra	95 °C
Maksimālais darba spiediens	0,6 MPa
Aizsardzība pret salu	Neuzstādīt telpā, kur temperatūra nokrītas zem 0 °C
Uzstādīšana	Ar speciālistu servisu, vertikālā stāvoklī
Apkope	Vizuāli pārbaudīt hermētiskumu, drošības vārstu
Rezerves daļas / Remontējamība	Elektriskā pretestība (maks. 360 mm) pēc izvēles, citas daļas pie ražotāja
Garantija	Nosacījumi saskaņā ar instrukciju, neatbilstoša uzstādīšana anulē garantiju

Bieži uzdotie jautājumi - SVK-100 KOSPEL

Kāda ir Kospel SVK-100 bufertvertnes ietilpība?

Nominālā ietilpība ir 100 litru.

Kādu maksimālo spiedienu var izturēt tvertne?

Tvertnes nominālais spiediens ir 0,6 MPa.

Kāds ir darba temperatūras diapazons?

Nominālā temperatūra ir no 6 °C līdz 95 °C.

Kā uzstādīt bufertvertni?

Tā jāuzstāda tikai vertikālā stāvoklī uz tās trim pieskrūvējamām kājām, telpā, kas ir pasargāta no sala. Jāvēršas pie speciālista servisa.

Vai tvertni var izmantot slēgtā apkures lokā?

Jā, to var izmantot gan atvērtā, gan slēgtā lokā, saskaņā ar spēkā esošajiem standartiem.

Kāds ir tukšās tvertnes svars?

Tukšsvars ir 48 kg.

Kādi savienojumi atrodas uz tvertnes?

Tai ir savienojumi siltumsūkņa atgriešanai un padevei (1 colla), gaisa nosūcējs (1/2 colla), termometra uzmava, atvere elektriskajai pretestībai (1½ collas aizbāznis) un iztukšošanas atvere (1/2 colla).

Ko darīt, ja no tvertnes tek ūdens?

Aizveriet centrālapkures sistēmas slēgvārstus un sazinieties ar klientu apkalpošanas dienestu.

Kā apkopt bufertvertni?

Pirms pirmās nodošanas ekspluatācijā vizuāli pārbaudiet montāžas uzticamību, savienojumu hermētiskumu un drošības vārsta darbību.

Vai tvertni var aprīkot ar elektrisko pretestību?

Jā, var ieskrūvēt elektrisko pretestību ar termostatu 1½ collas aizbāžņa vietā, ar maksimālo garumu 360 mm.

LIETOŠANAS INSTRUKCIJA SVK-100 KOSPEL

Akumulācijas tvertnes

Буферные Накопители

Ražotājs no savas puses, bez brīdinājuma, atstāj tiesības veikt izmaiņas ierīces uzbūvē, lai uzlabotu tās tehnoloģiskos un ekspluatācijas parametrus.

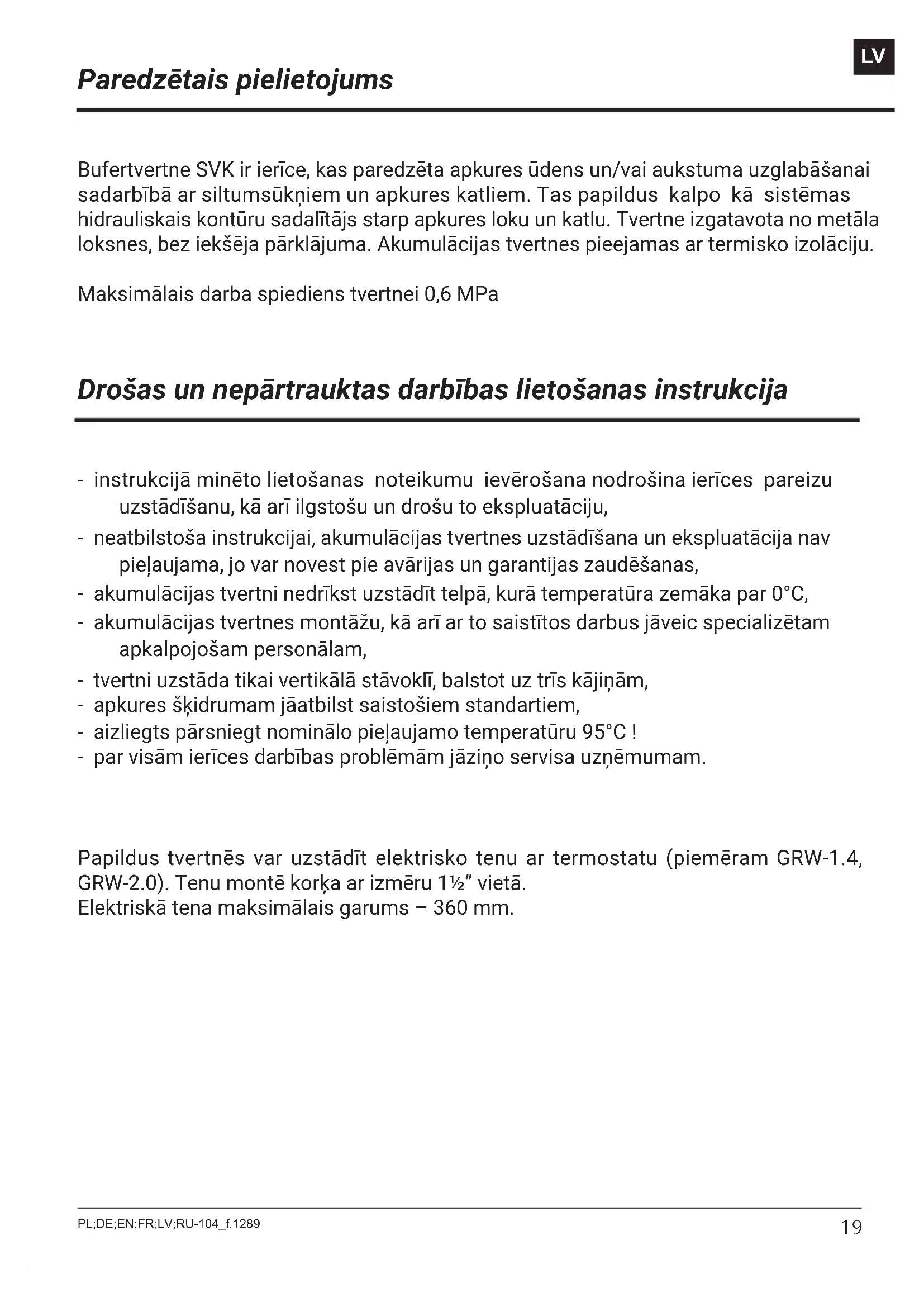

Bufertvertne SVK ir ierīce, kas paredzēta apkures ūdens un/vai aukstuma uzglabāšanai sadarbībā ar siltumsūkņiem un apkures katliem. Tas papildus kalpo kā sistēmas hidrauliskais kontūru sadalītājs starp apkures loku un katlu. Tvertne izgatavota no metāla loksnes, bez iekšēja pārklājuma. Akumulācijas tvertnes pieejamas ar termisko izolāciju.

Maksimālais darba spiediens tvertnei 0,6 MPa

Drošas un nepārtrauktas darbības lietošanas instrukcija

• instrukcijā minēto lietošanas noteikumu ievērošana nodrošina ierīces pareizu uzstādīšanu, kā arī ilgstošu un drošu to ekspluatāciju,
• neatbilstoša instrukcijai, akumulācijas tvertnes uzstādīšana un ekspluatācija nav pieļaujama, jo var novest pie avārijas un garantijas zaudēšanas,
• akumulācijas tvertni nedrīkst uzstādīt telpā, kurā temperatūra zemāka par 0°C,
• akumulācijas tvertnes montāžu, kā arī ar to saistītos darbus jāveic specializētam apkalpojošam personālam,
• tvertni uzstāda tikai vertikālā stāvoklī, balstot uz trīs kājiņām,
• apkures škidrumam jäatbilst saistošiem standartiem,
• aizliegts pārsniegt nominālo pieļaujamo temperatūru 95°C !
• par visām ierīces darbības problēmām jāziņo servisa uzņēmumam.

Papildus tvertnēs var uzstādīt elektrisko tenu ar termostatu (piemēram GRW-1.4, GRW-2.0). Tenu montē korka ar izmēru 1½" vietā.

Elektriskā tena maksimālais garums – 360 mm.

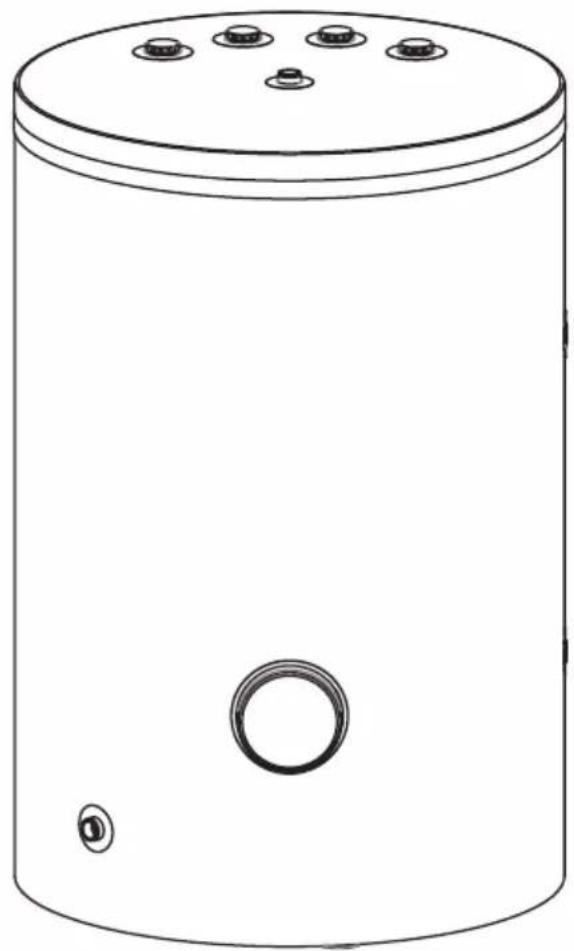

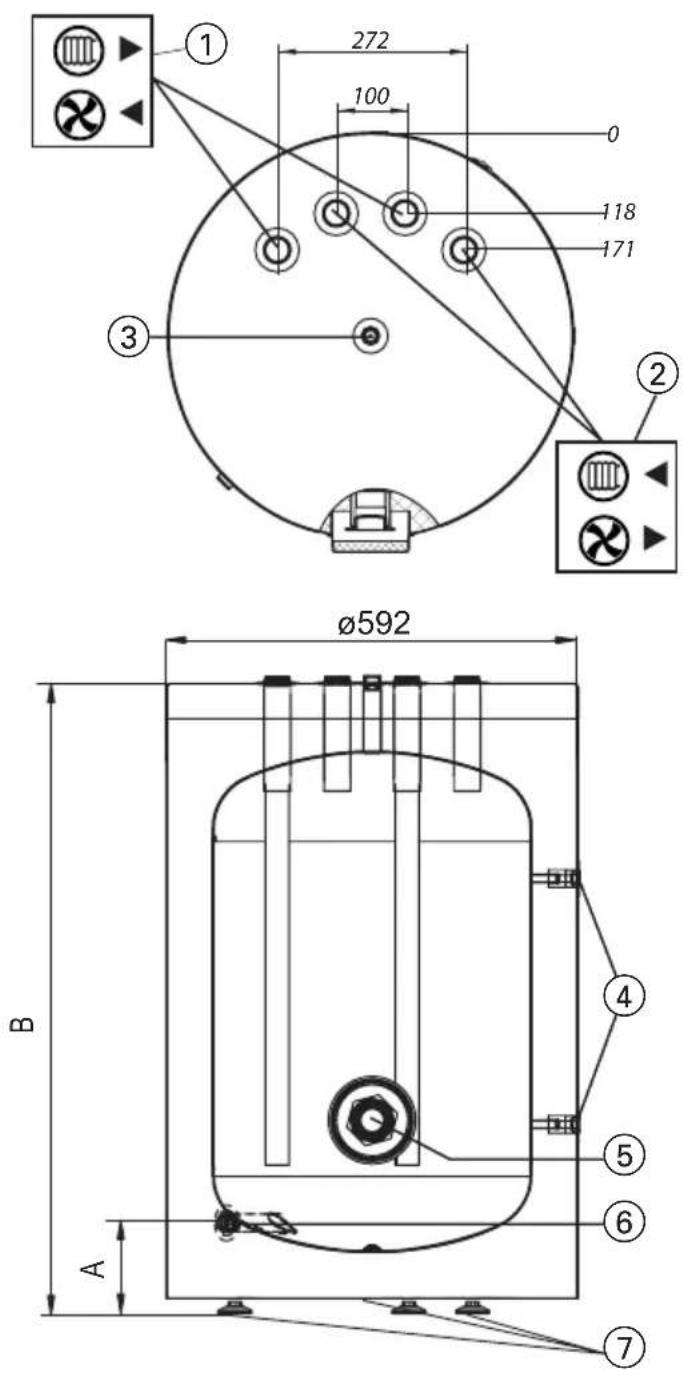

Akumulācijas tvertnes SVK 100 uzbūve

[1] - 📄Atpakalgaita apkures sistēmai (1")

Atpakalgaita uz siltumsūkni (1")

[2] - Turpgaita apkures sistēmai (1")

Tuogaita no siltumsūkna (1")

[3] - Atgaisotāja pieslēgums (1/2")

[4] - Termodevēja ieliktnis

[5] - pievienojuma uzmava tenam (1½")

[6] - nolaišanas uzmava (1/2")

[7] - kājas

• Akumulācijas tvertni uzstāda vertikālā stāvoklī.
• Akumulācijas tvertni var pieslēgt pie apkures sistēmām:
• atvērta sistēma, atbilstoši standartiem,
• slēgta sistēma, atbilstoši standartiem.

- Akumulācijas tvertni jāuzstāda tāda veidā, lai iespējamas avārijas gadījuma, netiktu nopludināta telpa.

Pārbaude

Pirms akumulācijas tvertnes ekspluatācijas vizuāli jāpārbauda tā pievienojumi un atbilstība montāžas shēmām instrukcijā. Pārbaudīt savienojumu hermētiskumu. Pārbaudīt drošības vārsta darbību (saskaṇā ar tā ražotāja instrukciju).

Atkritumu pārstrāde un utilizēšana

Produkta un aksesuāru utilizēšana:

Šo produktu un piederumus nedrīkst izmest kopā ar sadzīves atkritumiem. Pārliecinieties, vai produkts un visi aksesuāri ir pareizi utilizēti. Jāievēro visi esošie valsts noteikumi un likumi.

Ekspluatācijas izbeigšana

Izlietoto produktu nedrīkst utilizēt kā sadzīves atkritumus. Pareiza izlietotā izstrādājuma utilizācija novērsīs iespējamo negatīvo ietekmi uz vidi, kas citādi varētu rasties nepareizas atkritumu apstrādes rezultātā.

Lai iegūtu sīkāku informāciju par šī produkta utilizēšanu, lūdzu, sazinieties ar vietējo atkritumu utilizēšanas dienestu.

Neatbilstība Norādījumi par rīcību
Ūdens noplūde no tvertnes	Aizveriet apkures sistēmas ventiļus un sazinieties ar servisa uzņēmumu
Pārmērīgs spiediena pieaugums tvertnē

Tehniskie dati

Akumulācijas tvertne SVK 100
Nominālais tilpums I 100
Nominālais spiediens tvertnē MPa 0,6
Nominālais temperatūra °C 6 - 95
Ledaina ūdens minimālā temperatūra		°C 6
Izmēri	A	mm	127
	B 906
Svars (bez ūdens) kg 48
