Typ produktu	Zbiornik buforowy z wężownicą grzewczą (solarną)
Marka	Kospel
Model	SVW-300.1
Pojemność	300 litrów
Maksymalne ciśnienie robocze (zbiornik)	0.6 MPa (6 bar)
Maksymalne ciśnienie robocze (wężownica)	1 MPa (10 bar)
Maksymalna temperatura robocza (zbiornik)	80°C
Powierzchnia wężownicy	1.5 m²
Pojemność wężownicy	9.1 dm³
Moc wężownicy (przy 80/10/45°C, przepływ 2.5 m³/h)	45 kW
Masa własna	101 kg
Materiał	Blacha stalowa czarna, farba antykorozyjna na zewnątrz, surowa stal wewnątrz
Montaż	Tylko pionowo (nogi śrubowe)
Główne przyłącza	Króćce 6/4", czujnik temperatury 1/2", spust 3/4" (dla 200-300L), odpowietrznik 1/2", przyłącza wężownicy 1"
Funkcje	Magazynowanie wody, separator hydrauliczny, integracja wężownicy solarnej
Ograniczenia eksploatacyjne	Nie instalować w miejscach, gdzie temperatura może spaść poniżej 0°C
Instalacja	Musi być wykonana przez wykwalifikowanego instalatora; przestrzegać lokalnych przepisów
Konserwacja	Sprawdzać szczelność; kontrolować zawór bezpieczeństwa zgodnie z instrukcją producenta
Utylizacja	Nie wyrzucać z odpadami domowymi; poddać recyklingowi
Warianty	Dostępny w wersji izolowanej lub nieizolowanej

Często zadawane pytania - SVW-300.1 KOSPEL

Jakie jest maksymalne ciśnienie robocze zbiornika buforowego SVW-300.1?

Maksymalne ciśnienie robocze zbiornika wynosi 0.6 MPa (6 bar) dla modelu 300-litrowym. Wężownica grzewcza może wytrzymać do 1 MPa (10 bar).

Czy zbiornik SVW-300.1 może być używany z pompą ciepła?

Tak, zbiornik buforowy nadaje się do współpracy z kotłami i pompami ciepła. Może również pełnić funkcję separatora hydraulicznego lub rozdzielacza.

Jakie są wymiary zbiornika Kospel SVW-300.1?

Dokładne wymiary podano w instrukcji. Zbiornik ma konstrukcję pionową i waży około 101 kg pusty.

Czy zbiornik buforowy SVW-300.1 jest izolowany?

Zbiornik jest dostępny w wersji izolowanej i nieizolowanej. Sprawdź konkretny wariant modelu dla swojego urządzenia.

Jaki jest cel wężownicy grzewczej w zbiorniku SVW-300.1?

Wężownica grzewcza jest przeznaczona do podłączenia do systemu kolektorów słonecznych. Umożliwia podgrzewanie zgromadzonej wody energią słoneczną, o pojemności wężownicy 9.1 dm³ i maksymalnej mocy 45 kW (przy 80/10/45°C, przepływie 2.5 m³/h).

Jak należy zainstalować zbiornik SVW-300.1?

Zbiornik należy instalować pionowo za pomocą nóg śrubowych. Wszelkie prace hydrauliczne i pierwsze uruchomienie powinny być wykonane przez wykwalifikowanego instalatora. Upewnij się, że temperatura w pomieszczeniu nigdy nie spada poniżej 0°C, aby zapobiec zamarzaniu.

Jakiej konserwacji wymaga zbiornik buforowy?

Regularnie sprawdzaj szczelność i testuj zawór bezpieczeństwa zgodnie z instrukcją producenta zaworu. W przypadku wykrycia wycieku zamknij zawory odcinające i skontaktuj się z serwisantem.

Co zrobić, jeśli ciśnienie w zbiorniku nadmiernie wzrośnie?

Jeśli ciśnienie przekroczy bezpieczne granice, natychmiast zamknij zawory odcinające centralnego ogrzewania i skontaktuj się z wykwalifikowanym serwisantem w celu sprawdzenia systemu.

Czy zbiornik SVW-300.1 może być wyrzucony z odpadami domowymi?

Nie, produktu nie wolno wyrzucać jako odpadu domowego. Należy przestrzegać lokalnych przepisów dotyczących recyklingu i utylizacji odpadów, aby uniknąć szkód dla środowiska.

Jaka jakość wody jest wymagana dla zbiornika buforowego?

Woda grzewcza musi spełniać wszystkie odpowiednie lokalne normy jakości wody. Należy zapewnić odpowiednie uzdatnianie wody, aby zapobiec korozji i osadzaniu się kamienia.

INSTRUKCJA OBSŁUGI SVW-300.1 KOSPEL

Producent zastrzega sobie prawo wprowadzania zmian jakie będzie uważał za wskazane, a które nie będą uwi docz nio ne w instrukcji obsługi, przy czym zasadnicze cechy wyrobu zostaną za cho wa ne.

Zbiorniki buforowe SV i SVW są urządzeniami przeznaczonymi do magazynowania wody grzewczej we współpracy z kotłami grzewczymi i pompami ciepła. Dodatkowo pełnią funkcję rozdzielacza (sprzęgła), separatora hydraulicznego, obiegu grzewczego od kotłowni.

Zbiornik SVW posiada wbudowaną wężownicę do przyłączenia innych źródeł ciepła. Zbiornik buforowy wykonany jest z blachy stalowej czarnej, wewnątrz w stanie surowym a na zewnątrz zabezpieczony farbą antykorozyjną. Zbiorniki SV i SVW posiadają izolację cieplną. Duża ilość przyłączy umożliwia różne warianty przyłączenia.

Maksymalne ciśnienie pracy zbiornika:

- 0,6MPa - pojemności 200-500 litrów,

- 0,3MPa - pojemności 800-1000 litrów.

Maksymalne ciśnienie robocze w wężownicy:

- 1MPa - pojemności 200-500 litrów,

- 0,6MPa - pojemności 800-1000 litrów.

Warunki bezpiecznej i niezawodnej pracy

• zapoznanie się z treścią niniejszej instrukcji obsługi umożliwia prawidłową instalację i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę,
• zainstalowanie i użytkowanie zbiornika buforowego niezgodne z niniejszą instrukcją jest niedozwolone - grozi awarią i powoduje utratę gwarancji,
• Podczas wszystkich prac związanych z instalacją, serwisowaniem lub konserwacją urządzenia należy przestrzegać zasad BHP, ochrony przeciwwybuchowej, przeciwpożarowej oraz ochrony środowiska zgodnie z obowiązującymi wymaganiami oraz przepisami w danym państwie.
• urządzenia nie wolno instalować w pomieszczeniach, w których tem pe ra tu ra otoczenia może obniżyć się poniżej 0°C,
• zamontowanie i uru cho mie nie zbiornika buforowego oraz wy ko na nie instalacji towarzyszących należy powierzyć spe cja li stycz ne mu zakładowi usługowemu,
• woda grzewcza powinna spełniać wymagania normy PN-C-04607:1991,
• nie wolno przekraczać temperatury znamionowej 80°C! w zbiornikach (300l; 400l i 500l). W zbiornikach (200l; 800l; 1000l) nie wolno przekraczać temperatury znamionowej 95°C

45° 45° D d ④ ① ② J I G F ⑤ ③ A B C E H

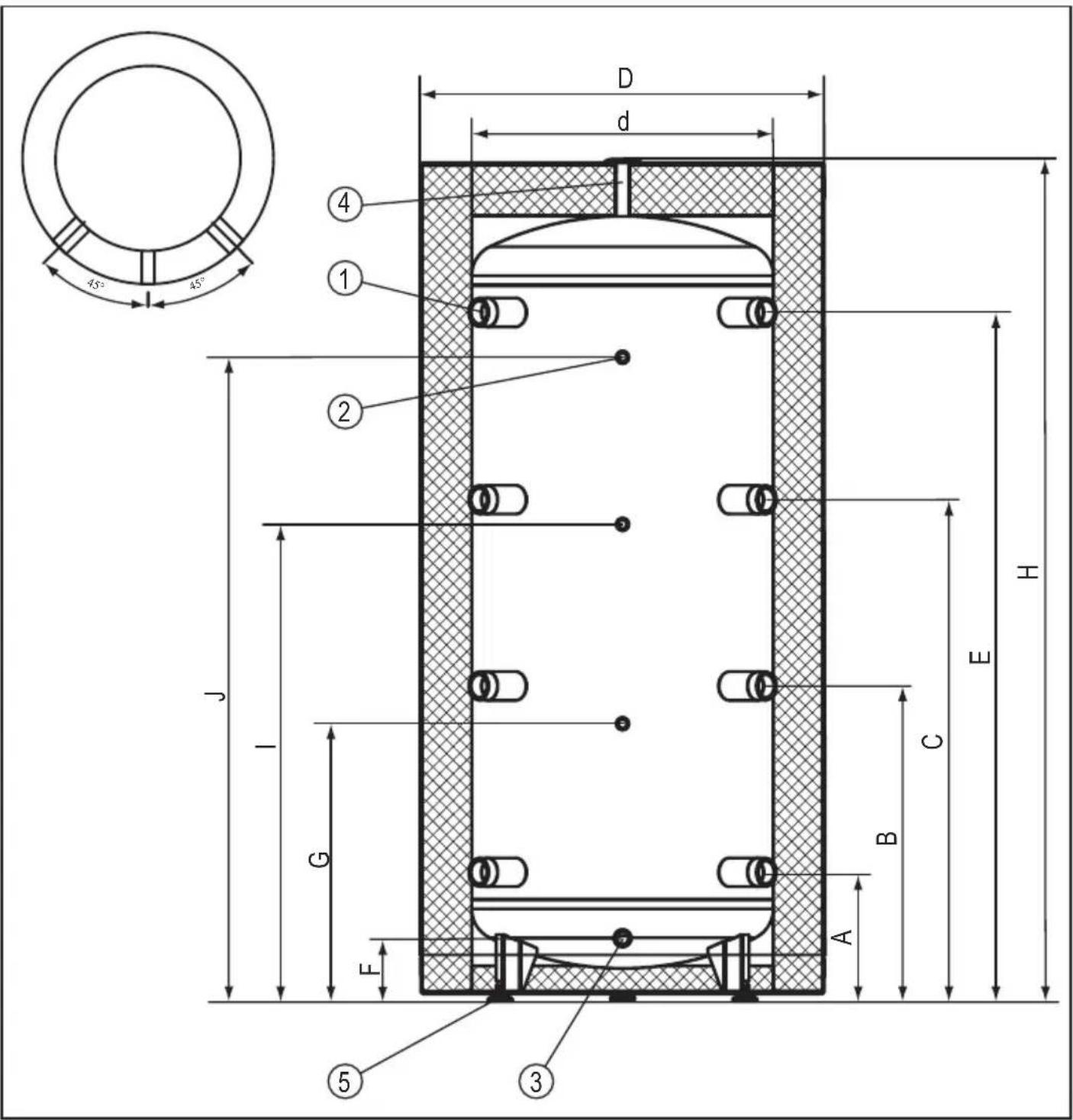

Budowa zbiornika buforowego SV (200, 300, 400, 500l)

[1] - króciec przyłączeniowy (6/4")

[2] - króciec czujnika temperatury (1/2")

[3] - króciec spustowy (1/2")

[4] - króciec przyłącza odpowietrznika (1/2")

[5] - stopki"

45° 45° D d ④ ① ② ⑥ J L G K E H C B A ⑤ ③

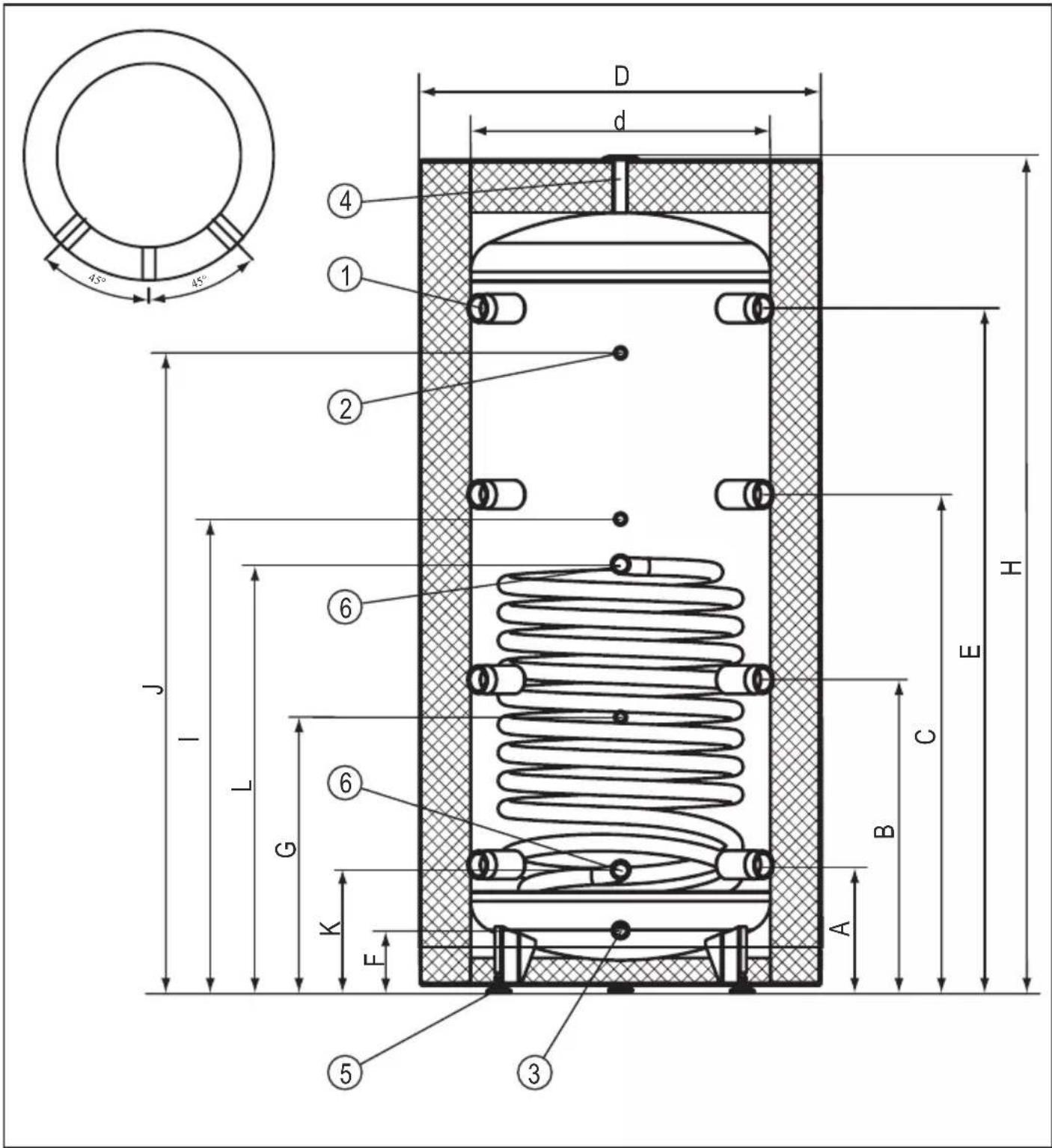

Budowa zbiornika buforowego z wężownicą SVW (200, 300, 400, 500l)

[1] - króciec przyłączeniowy (6/4")
[2] - króciec czujnika temperatury (1/2")
[3] - króciec spustowy (1/2"),
[4] - króciec przyłącza odpowietrznika (1/2")
[5] - stopki
[6] - króciec przyłącza wężownicy 1"

45° 22,5° 90° D d ④ ① ② J I G A C E H B ⑤

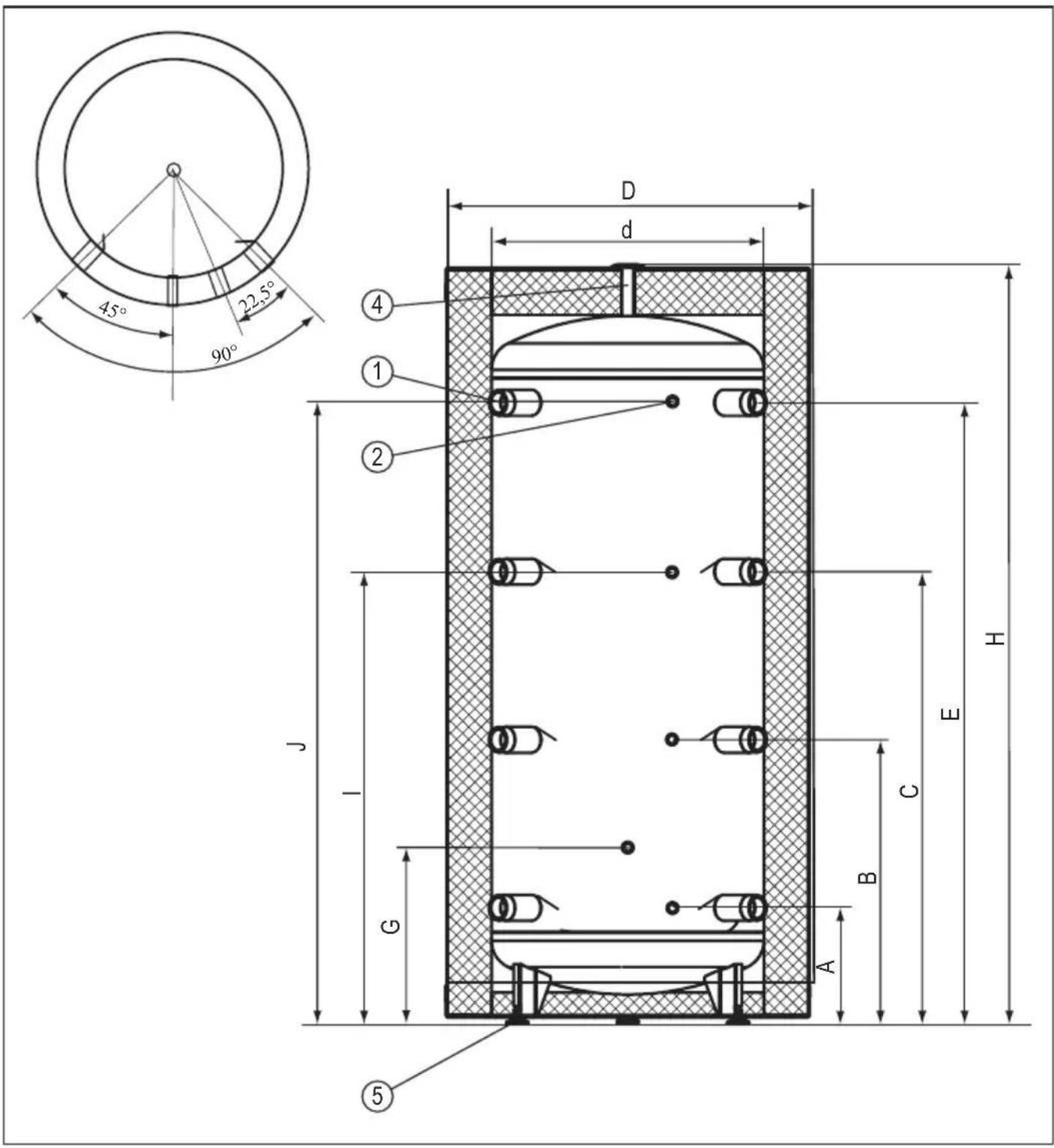

Budowa zbiornika buforowego SV (800, 1000l)

[1] - króciec przyłączeniowy (6/4")
[2] - króciec czujnika temperatury (1/2")
[4] - króciec przyłącza odpowietrznika (6/4")
[5] - stopki

45° 22,5° 90° D d ④ ① ② 6 J I G K A E C B H ⑥ ⑤

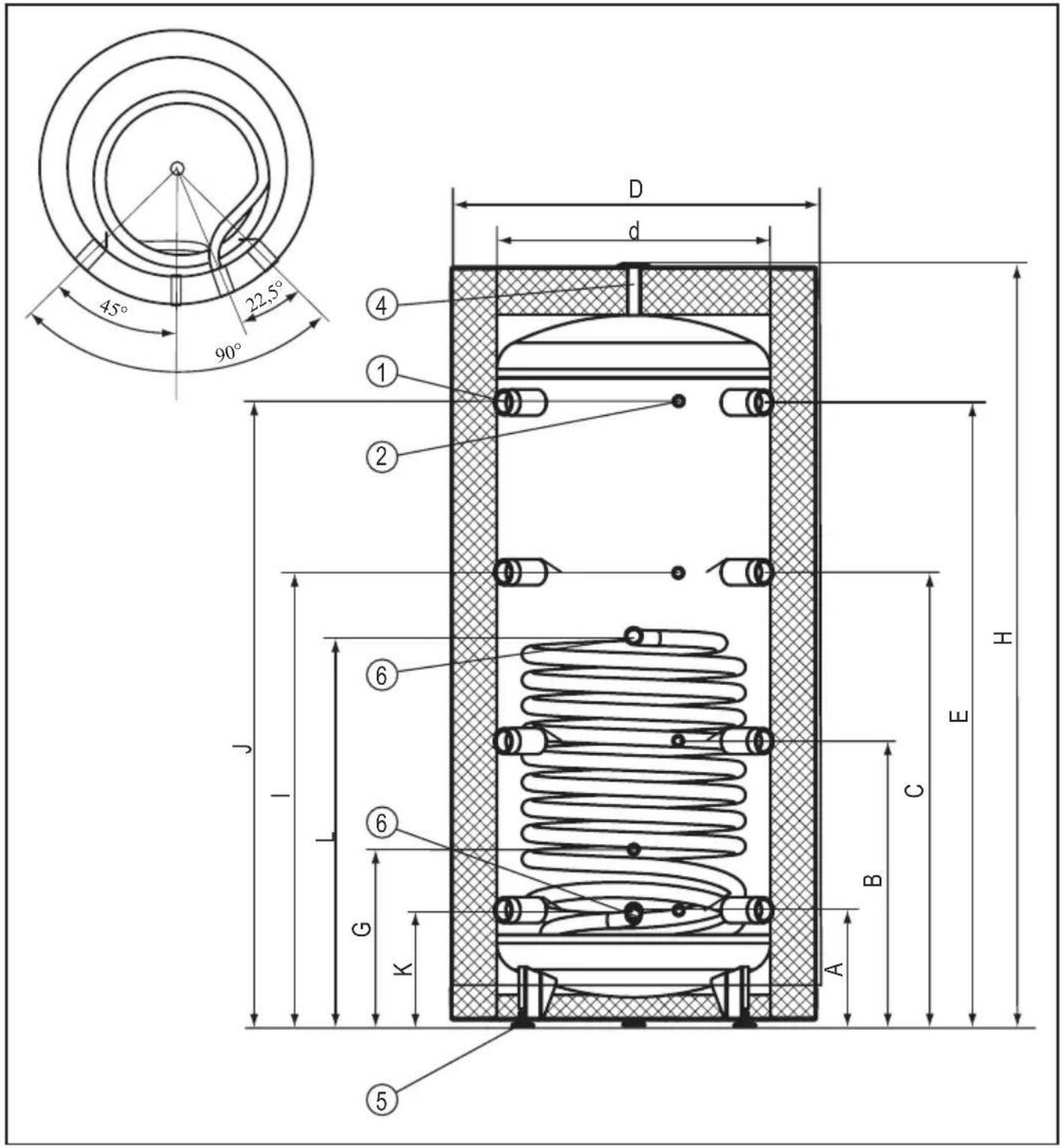

Budowa zbiornika buforowego SVW (800, 1000l)

[1] - króciec przyłączeniowy (6/4")

[2] - króciec czujnika temperatury (1/2")

[4] - króciec przyłącza odpowietrznika (6/4")

[5] - stopki

[6] - króciec przyłącza wężownicy (6/4")

Wymiary

Model		SV200	SVW200	SV300	SVW300	SV400	SVW400	SV500	SVW500	SV800	SVW800	SV1000	SVW1000
D	75506161566249861170973mm	595692755854950
d45		600650790
H16		9616431761
A26		2562613603
B61		6266567408
C97		9961051112
E		13221338136814461
F		125126124130
G		554544550629581581
I		911940947106411201303
J		123912491278137915001774
K		-	256	-	239	-	246	-	251	-	360	-	360
L		-	811	-	850	-	856	-	974	-	1021	-	1186

Instalacja

• Zbiornik buforowy montuje się wyłącznie w pozycji pionowej.
• Zbiornik buforowy może być zamontowany w instalacji centralnego ogrzewania:
- systemu otwartego, wykonanej zgodnie z normą PN-B-02413:1191,
- systemu zamkniętego, wykonanej zgodnie z normą PN-B-02414:1999.
• Zbiornik musi być zamontowany w takim miejscu i w taki sposób, aby wyciek awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.

Uruchomienie

Przed uruchomieniem zbiornika buforowego należy optycznie sprawdzić prawidłowość podłączenia urządzenia.

Sprawdzić szczelność połączeń. Sprawdzić działanie zaworu bezpieczeństwa (zgodnie z instrukcją producenta zaworu).

Zbiornik buforowy		SV200	SVW200	SV300	SVW300	SV400	SVW400	SV500	SVW500	SV800	SVW800	SV1000	SVW1000
Pojemność znamionowa I2003004	005008	001000
Ciśnienie znamionowe zbiornika MPa 0,60,3
Ciśnienie znamionowe wężownicy	MPa -1	-1-1-	1-0,6-0,6
Temperatura znamionowa °C95				80				95
Powierzchnia wężownicy	m^2	-	0,75	-	1,5	-	1,7	-	2,25	-	2,89	-	3,45
Pojemność wężownicy	dm^3	-	4,5	-	9,1	-	10	-	13,7	-	26,2	-	31,3
Moc wężownicy	kW -		22*	-	45*	-	50*	-	65*	-	72*		89*
			7**		14**		16**		21**		23**		28**
Masa (bez wody)	kg	60	82	72	101	86	118	128	163	115	169	145	198

.80 / 10 / 45^ *55 / 10 / 45^ .

Sposób postępowania w przypadku wystąpienia uszkodzeń lub nieprawidłowości

Nieprawidłowość Instrukcja postępowania
Wyciek wody ze zbiornika	należy zakręcić zawory odcinające insta-lacje CO i skontaktować się z serwisem
Nadmierny wzrost ciśnienia w zbiorniku

Recykling i usuwanie odpadów

Usuwanie produktu i wyposażenia:

Produktu ani wyposażenia nie wolno usuwać wraz z odpadami domowymi. Należy zadbać, aby produkt i całe wyposażenie zostały usunięte w sposób prawidłowy. Należy przestrzegać wszystkich obowiązujących przepisów.

Wycofanie z eksploatacji

Zużyty produkt nie może być traktowany jako odpad komunalny. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów.
