BEDIENUNGSANLEITUNG SVW-300.1 KOSPEL
Der Hersteller behält sich das Recht vor, Änderungen am Produkt durchzuführen, sofern die grundsätzlichen Eigenschaften und die Eignung des Standspeichers für den Verwendungszweck unberührt bleiben.
Die Pufferspeicher SV und SVW sind für das Aufbewahren von Warmwasser, in Zusammenarbeit mit Kesseln und Wärmepumpen, vorgesehen.
Zusätzlich wirken sie als Verteiler (Kupplung), Hydraulikabscheider, Heizkreislauf aus dem Heizraum.
Der Speicher SVW verfügt über ein Heizregister zum Anschluss einer Solaranlage.
Der Pufferspeicher besteht aus schwarzem Stahlblech, innen unbehandelt.
Es werden zwei Varianten angeboten: mit und ohne Wärmedämmung. Eine große Anzahl von Anschlüssen ermöglicht verschiedene Nutzungsvarianten.
Maximaler Arbeitsdruck des Speichers:
- 0,6MPa - 200-500 Liter.
- 0,3MPa - 800-1000 Liter.
maximaler Arbeitsdruck im Heizregister:
- 1MPa - 200-500 Liter.
- 0,6MPa - 800-1000 Liter.
Bedingungen einer sicheren und zuverlässigen Nutzung
- Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw. sichert die dauerhafte und sichere Arbeit des Geräts.
- Es ist unzulässig den Pufferspeicher auf eine andere Weise als in de Bedienungsanleitung beschrieben zu montieren – das Nichtbeachten dieser Regeln kann zu Störungen am Gerät und zu einem Garantieverlust führen.
- Bei allen Arbeiten im Zusammenhang mit der Installation, Wartung oder Instandhaltung des Geräts sollten die Regeln des Arbeits-, Explosions-, Brand- und Umweltschutzes entsprechend den im jeweiligen Land geltenden Vorschriften beachtet werden.
- Das Gerät darf nicht dort montiert werden wo die Umgebungstemperatur unter 0°C fallen kann.
Die Montage und Inbetriebnahme des Pufferspeichers, als auch alle Installationstätigkeiten sollten durch einen Fachbetrieb durchgeführt werden. - Das Heizwasser sollte die Normen erfüllen.
- Die Nenntemperatur (80°C - 300l; 400l; 500l) und (95°C - 200l; 800l; 1000l) darf nicht überschritten werden!


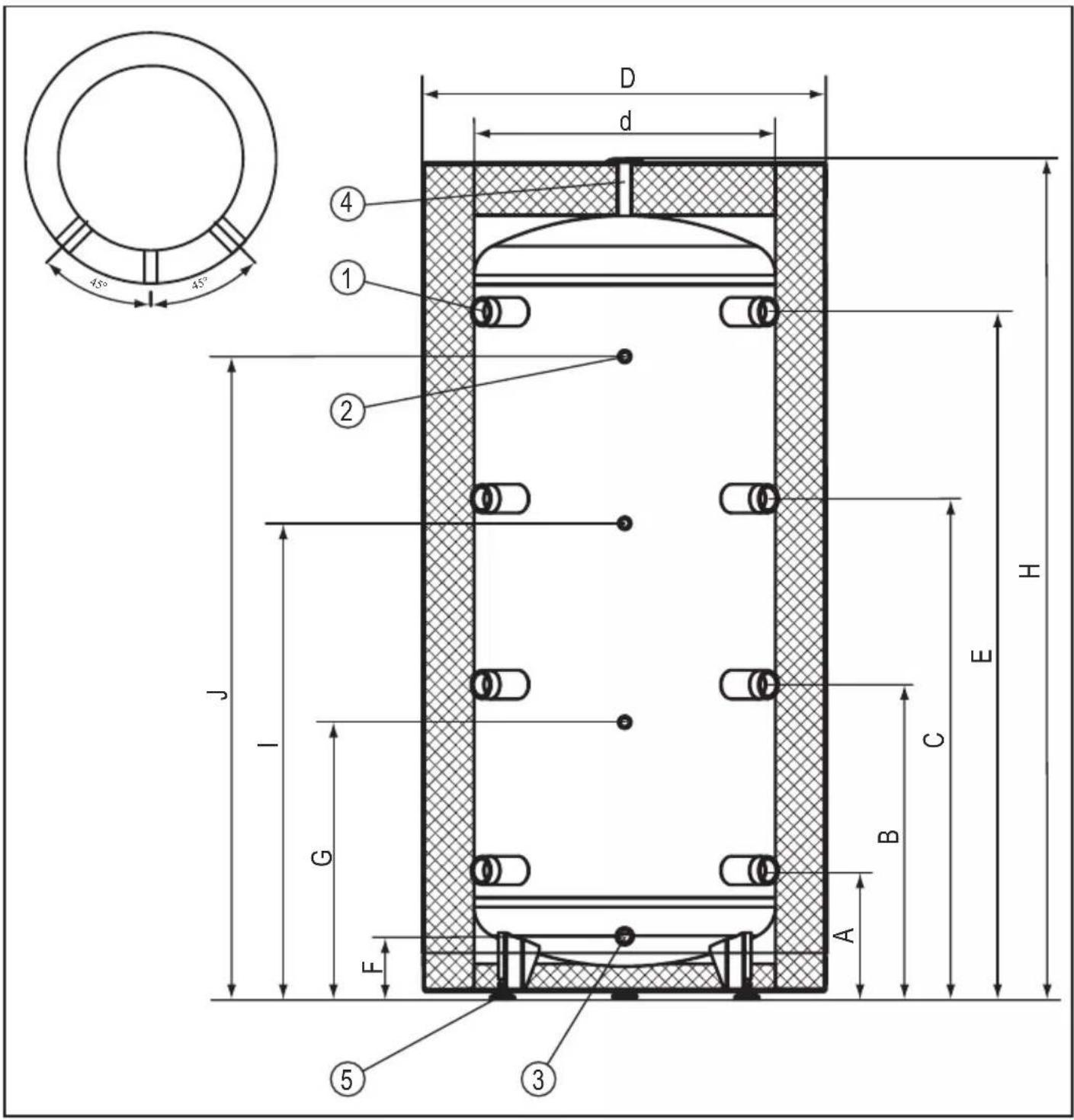

45° 45° D d ④ ① ② J I G F ⑤ ③ A B C E HAufbau des Pufferspeichers SV (200, 300, 400, 500l)
[1] - Anschlussstutzen (6/4")
[2] - Temperatursensorstutzen (1/2")
[3] - Ablassstutzen (1/2"),
[4] - Entlüftungsanschlussstutzen (1/2")
[5] - Stellfüße


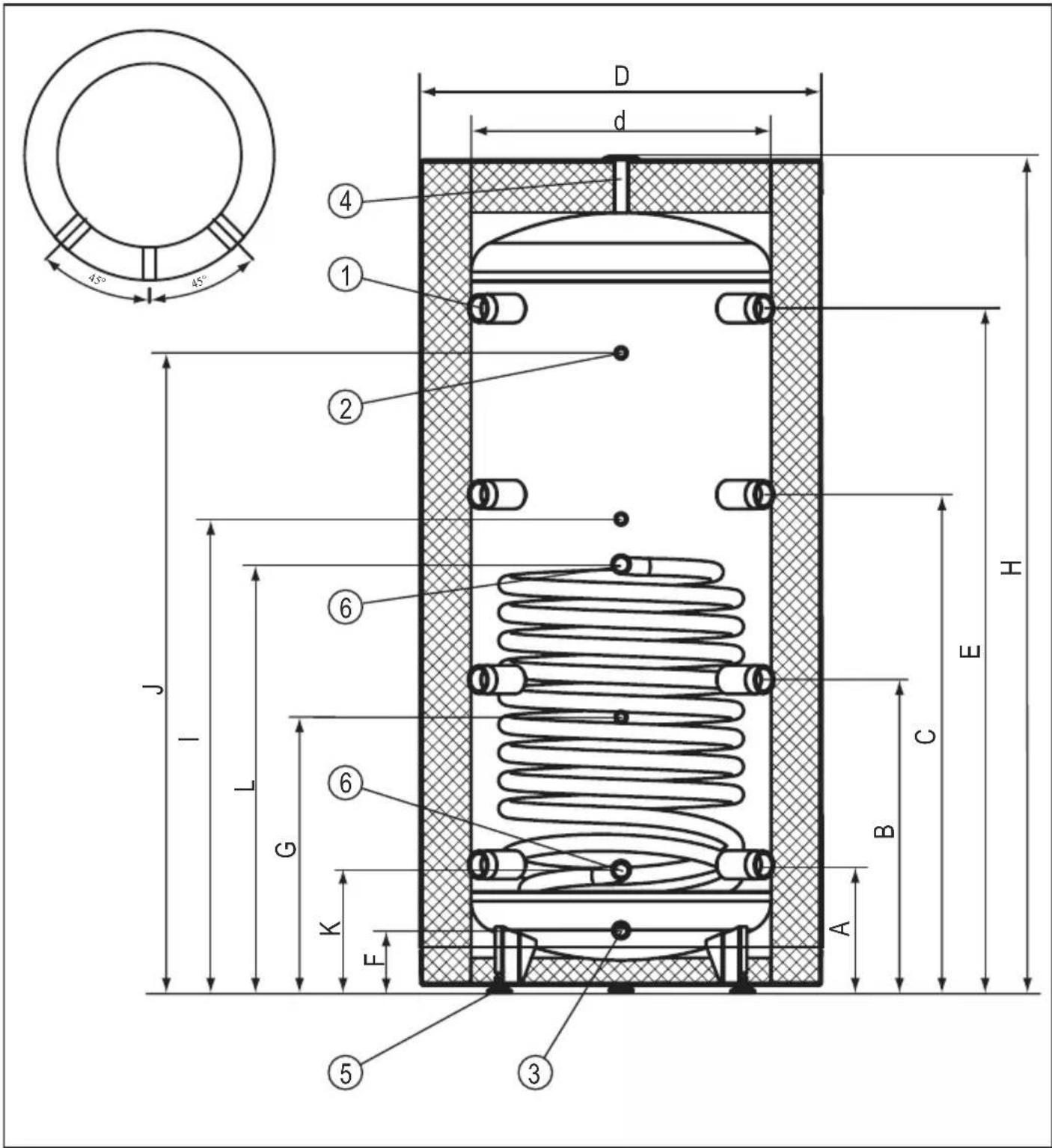

45° 45° D d ④ ① ② ⑥ J L G K F ⑤ ③ H E C B AAufbau des Pufferspeichers mit Heizregister SVW (200, 300, 400, 500l)
[1] - Anschlussstutzen (6/4")
[2] - Temperatursensorstutzen (1/2")
[3] - Ablassstutzen (3/4"-200, 300l), (1"-400l, 500l),
[4] - Entlüftungsanschlussstutzen (1/2")
[5] - Stellfüße
[6] - Anschlussstutzen des Heizregisters 1"
[1] - Anschlussstutzen (6/4")
[2] - Temperatursensorstutzen (1/2")
[4] - Entlüftungsanschlussstutzen (6/4")
[5] - Stellfüsse
[1] - Anschlussstutzen (6/4")
[2] - Temperatursensorstutzen (1/2")
[4] - Entlüftungsanschlussstutzen (6/4")
[5] - Stellfüsse
[6] - Anschlussstutzen des Heizregisters (6/4")
Bemessung
| Modell | SV200 | SVW200 | SV300 | SVW300 | SV400 | SVW400 | SV500 | SVW500 | SV800 | SVW800 | SV1000 | SVW1000 | |
| D | 75506249mm | 595692755854950 | |||||||||||
| d45 | 600650790 | ||||||||||||
| H16 | 961643176119472132 | ||||||||||||
| A26 | 256261360340360 | ||||||||||||
| B61 | 626656740815832 | ||||||||||||
| C97 | 996105111201280 1303 | ||||||||||||
| E | 132213381368144615001774 | ||||||||||||
| F | 125126124130 | - | |||||||||||
| G | 554544550629581581 | ||||||||||||
| I | 911940947106411201303 | ||||||||||||
| J | 123912491278137915001774 | ||||||||||||
| K | - | 256 | - | 239 | - | 246 | - | 251 | - | 360 | - | 360 | |
| L | - | 811 | - | 850 | - | 856 | - | 974 | - | 1021 | - | 1186 | |
Montage
• Der Pufferspeicher darf ausschließlich in vertikaler Position montiert werden.
• Der Pufferspeicher kann in einer Heizinstallation montiert werden:
- eine offene Anlage gemäß Norm.
- eine geschlossene Anlage gemäß Norm.
- Der Speicher sollte an solchem Ort und auf bestimmte Weise montiert werden, um eventuellen Wasseraustritt aus dem Behälter oder den Wasseranschlüssen im Raum zu vermeiden.
Inbetriebnahme
Vor der Inbetriebnahme sollte man optisch die Anschlüsse des Geräts prüfen. Funktion des Sicherheitsventils überprüfen (gemäß der Bedienungsanleitung des Ventilherstellers).
| Pufferspeicher | SV200 | SVW200 | SV300 | SVW300 | SV400 | SVW400 | SV500 | SVW500 | SV800 | SVW800 | SV1000 | SVW1000 | |
| Nennkapazität I2003004005008001000 | |||||||||||||
| Nenndruck MPa 0,60,3 | |||||||||||||
| Nenndruck des Heizregisters MPa -1-1-1-1-1-0,6-0,6 | |||||||||||||
| Nenntemperatur °C9580 | 95 | ||||||||||||
| Heizregisterfläche | m^2 | - | 0,75 | - | 1,5 | - | 1,7 | - | 2,25 | - | 2,89 | - | 3,45 |
| Heizregisterkapazität | dm^3 | - | 4,5 | - | 9,1 | - | 10 | - | 13,7 | - | 26,2 | - | 31,3 |
| Heizregisterleistung | kW - | 22* | - | 45* | - | 50* | - | 65* | - | 72* | 89* | ||
| 7** | 14** | 16** | 21** | 23** | 28** | ||||||||
| Gewicht ohne Wasser | kg | 60 | 82 | 72 | 101 | 86 | 118 | 128 | 163 | 115 | 169 | 145 | 198 |
*80/10/45°C } - Heizwassertemperatur/ Versorgungswassertemperatur/ Brauchwassertemperatur; Durchfluss des Heizwassers **55/10/45°C} durch den Heizregister 2,5m³/h.
| Unregelmäßigkeit Verfahrensanweisung | |
| Wasseraustritt aus dem Speicher | Die Absperrventile der Zentralheizungsanlagen Schließen und sich an den Service wenden. |
| Übermäßiger Druckaufbau im Speicher |
Recycling und Entsorgung
Entfernung von Geräten und Zubehör:
Geräte und Zubehör dürfen nicht mit dem Hausmüll entsorgt werden.
Es sollte geachtet werden, dass das Produkt und alle Zubehörteile ordnungsgemäß entsorgt werden.
Alle geltenden Gesetze müssen eingehalten werden.
Außerbetriebnahme
Das gebrauchte Produkt kann nicht als Siedlungsabfall behandelt werden. Eine sachgerechte Entsorgung des gebrauchten Produkts verhindert mögliche negative Umweltauswirkungen, die bei unsachgemäßer Entsorgung auftreten könnten. Für detailliertere Informationen zum Recycling dieses Produkts wenden Sie sich bitte an Ihre lokale Regierungsbehörde, Abfallentsorgungsdienst.
Technische Unterstützung (kostenlose) 0 800 18 62 155*
*nur aus dem deutschen Festnetz erreichbar
