Typ produktu	Płyta indukcyjna do zabudowy
Marka	Candy
Model	CIS642SCTT/1
Liczba pól grzewczych	4
Wymiary produktu (S×G×W)	590 × 520 × 60 mm

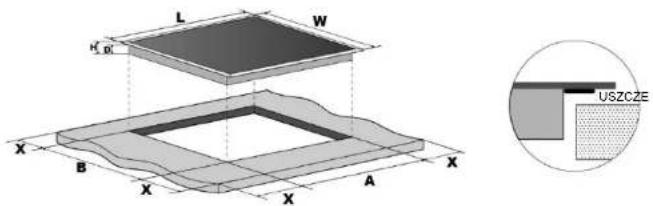

Wymiary otworu (S×G)	560 × 490 mm
Masa (netto)	Ok. 10 kg
Zasilanie	220-240 V ~ 50-60 Hz
Maksymalna moc zainstalowana	7,4 kW (regulowana od 2,5 do 7,4 kW)
Funkcja Boost	Tak – maksymalna moc przez 5 minut na pole
Funkcja utrzymywania ciepła	Tak – utrzymanie stałej temperatury (wyświetlacz „A”)
Funkcja Pauza (Stop+Go)	Tak – przerywa i wznawia gotowanie

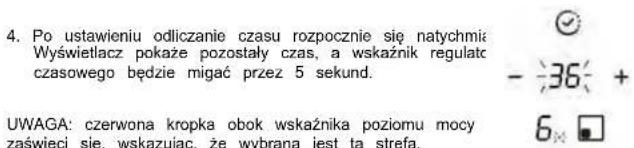

Minutnik / Timer	Do 99 minut, z automatycznym wyłączeniem pól
Blokada rodzicielska	Tak – blokada panelu dotykowego (wyświetlacz „Lo”)
Wykrywanie naczyń	Automatyczne – wyłączenie przy braku lub nieodpowiednim naczyniu
Ochrona przed przegrzaniem	Tak – automatyczne wyłączenie w razie nadmiernej temperatury
Ochrona przed zalaniem	Tak – wyłączenie w 10 sekund przy zalaniu panelu
Automatyczne wyłączenie bezpieczeństwa	Tak – zależnie od poziomu mocy (od 2 do 8 godzin)
Czyszczenie	Powierzchnia ceramiczna – specjalny środek czyszczący i skrobak do pozostałości cukru
Części zamienne i naprawa	Części dostępne przez serwis Candy – naprawa przez wykwalifikowanego technika
Informacje ogólne	Płyta indukcyjna, 4 pola, sterowanie dotykowe, wyświetlacz cyfrowy

Często zadawane pytania - CIS642SCTT/1 CANDY

Jakich garnków używać na płycie indukcyjnej?

Używaj wyłącznie naczyń z magnetycznym dnem (stal, żeliwo, emaliowane). Sprawdź magnesem: jeśli się przykleja, naczynie jest odpowiednie. Unikaj aluminium, czystej miedzi, szkła lub ceramiki.

Jak włączyć pole grzewcze?

Naciśnij przycisk Włącz/Wyłącz, aby włączyć płytę, a następnie wybierz żądane pole. Postaw odpowiedni garnek i ustaw moc za pomocą przycisków + i - lub przesuwając palcem po suwaku.

Co oznacza symbol 'H' wyświetlany na polu?

'H' oznacza, że pole jest jeszcze gorące (gorąca powierzchnia). Nie dotykaj go, dopóki wskaźnik nie zniknie. Możesz postawić na nim garnek, aby oszczędzić energię.

Jak czyścić płytę grzewczą, nie uszkadzając jej?

Używaj specjalnego środka do czyszczenia ceramiki i miękkiej ściereczki. Do spalonych lub cukrowych pozostałości używaj odpowiedniego skrobaka, pochylając ostrze pod kątem 30°. Nigdy nie używaj metalowej gąbki ani środków ściernych.

Dlaczego moja płyta grzewcza sama się wyłącza?

Możliwe przyczyny: automatyczne wyłączenie bezpieczeństwa (jeśli gotowanie trwa zbyt długo), ochrona przed przegrzaniem lub wykrycie zalania. Sprawdź również, czy panel sterowania jest czysty i suchy.

Co zrobić, gdy wyświetli się kod błędu (E1, E3, F3...)?

Zapisz kod, odłącz zasilanie na kilka minut, a następnie włącz ponownie. Jeśli błąd się utrzymuje, skontaktuj się z wykwalifikowanym technikiem. Typowe kody: E3 = przegrzanie cewki, F3 = uszkodzony czujnik.

Jak włączyć blokadę rodzicielską?

Naciśnij przycisk Blokada (kłódka). Wyświetlacz pokaże 'Lo'. Wszystkie funkcje są wyłączone oprócz przycisku Włącz/Wyłącz. Aby odblokować, przytrzymaj ten sam przycisk.

Jak ustawić całkowitą moc płyty?

Wyłącz płytę, naciśnij przycisk Pauza na 5 sekund, a następnie jednocześnie + i - przez 3 sekundy. Wyświetlacz zacznie migać z aktualnym poziomem (np. 2.5). Naciśnij + lub -, aby zmienić (3.0, 4.5, 6.5 lub 7.4 kW) i zatwierdź, naciskając Pauza na 5 sekund.

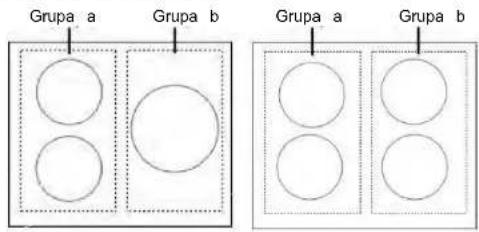

Czy mogę używać funkcji Boost na wszystkich polach jednocześnie?

Nie, pola są podzielone na dwie grupy. W grupie, jeśli jedno pole jest w trybie Boost, drugie pole w tej samej grupie nie może przekroczyć poziomu 5. To ograniczenie zapobiega przeciążeniu elektrycznemu.

Jak prawidłowo zainstalować płytę grzewczą?

Instalacja musi być wykonana przez wykwalifikowanego elektryka. Należy przewidzieć otwór o wymiarach 560×490 mm, grubość blatu ≥ 30 mm oraz wentylację co najmniej 5 cm wokół. Minimalna odległość między płytą a szafką nad nią wynosi 760 mm.

INSTRUKCJA OBSŁUGI CIS642SCTT/1 CANDY

Jak ovladače zablokovat

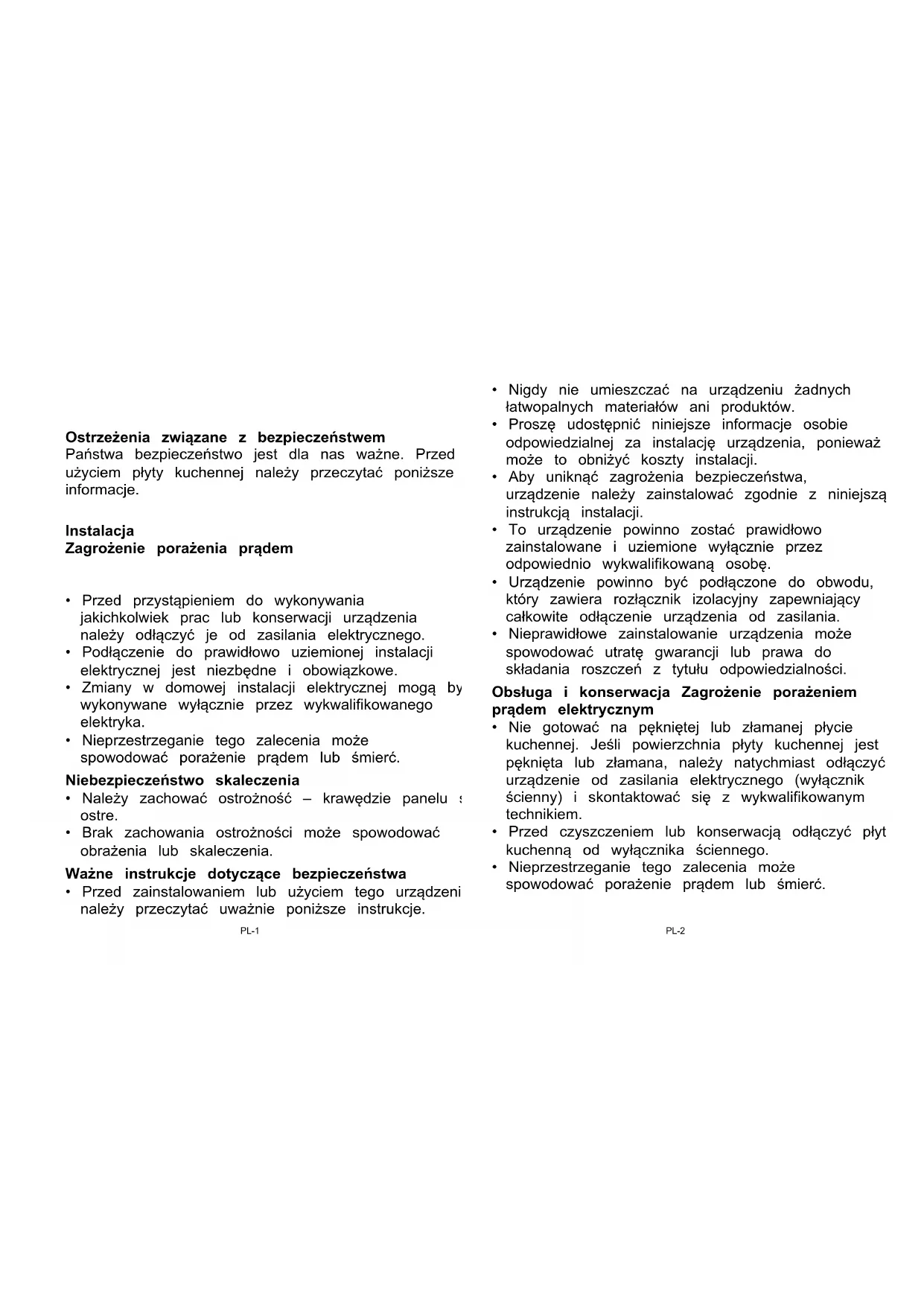

Ostrzeżenia związane z bezpieczeństwem

Państwa bezpieczeństwo jest dla nas ważne. Przed użyciem płyty kuchennej należy przeczytać poniższe informacje.

Instalacja

Zagrożenie porażenia prądem

• Przed przystąpieniem do wykonywania jakichkolwiek prac lub konserwacji urządzenia należy odłączyć je od zasilania elektrycznego.
• Podłączenie do prawidłowo uziemionej instalacji elektrycznej jest niezbędne i obowiązkowe.
• Zmiany w domowej instalacji elektrycznej mogą by wykonywane wyłącznie przez wykwalifikowanego elektryka.
• Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem lub śmierć.

Niebezpieczeństwo skaleczenia

• Należy zachować ostrożność – krawędzie panelu: ostre.
• Brak zachowania ostrożności może spowodować obrażenia lub skaleczenia.

Ważne instrukcje dotyczące bezpieczeństwa

- Przed zainstalowaniem lub użyciem tego urządzeni należy przeczytać uważnie poniższe instrukcje.

• Nigdy nie umieszczać na urządzeniu żadnych łatwopalnych materiałów ani produktów.
• Proszę udostępnić niniejsze informacje osobie odpowiedzialnej za instalację urządzenia, ponieważ może to obniżyć koszty instalacji.
• Aby uniknąć zagrożenia bezpieczeństwa, urządzenie należy zainstalować zgodnie z niniejszą instrukcją instalacji.
• To urządzenie powinno zostać prawidłowo zainstalowane i uziemione wyłącznie przez odpowiednio wykwalifikowaną osobę.
• Urządzenie powinno być podłączone do obwodu, który zawiera rozłącznik izolacyjny zapewniający całkowite odłączenie urządzenia od zasilania.
• Nieprawidłowe zainstalowanie urządzenia może spowodować utratę gwarancji lub prawa do składania roszczeń z tytułu odpowiedzialności.

Obsługa i konserwacja Zagrożenie porażeniem prądem elektrycznym

• Nie gotować na pękniętej lub złamanej płycie kuchennej. Jeśli powierzchnia płyty kuchennej jest pęknięta lub złamana, należy natychmiast odłączyć urządzenie od zasilania elektrycznego (wyłącznik ścienny) i skontaktować się z wykwalifikowanym technikiem.
• Przed czyszczeniem lub konserwacją odłączyć płyt kuchenną od wyłącznika ściennego.
• Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem lub śmierć.

Zagrożenie dla zdrowia

• To urządzenie spełnia wymagania norm bezpieczeństwa elektromagnetycznego.
• Niemniej jednak osoby z rozrusznikami serca lub innymi implantami elektrycznymi (takimi jak pompy insulinowe) przed użyciem tego urządzenia muszą skonsultować się z lekarzem lub producentem implantu, aby upewnić się, że pole elektromagnetyczne nie będzie miało szkodliwego wpływu na ich implanty.
• Nieprzestrzeganie poniższego zalecenia może spowodować śmierć.

Zagrożenie gorącą powierzchnią

• Podczas użytkowania dostępne części tego urządzenia staną się wystarczająco gorące, aby spowodować oparzenia.
• Nie dopuścić, aby ciało, ubranie lub jakikolwiek in przedmiot oprócz odpowiedniego naczynia do gotowania zetknęło się ze szkłem indukcyjnym, dopóki powierzchnia nie ochłodzi się.
• Zabrania się umieszczania na powierzchni płyty metalowych przedmiotów, takich jak noże, widelce, łyżki i pokrywki, ponieważ mogą one się nagrzew.
• Dzieci powinny przebywać z dala od urządzenia.
• Uchwyty naczyń mogą być gorące podczas dotknięcia. Sprawdzić, czy uchwyty naczyń nie znajdują się nad innymi strefami grzewczymi, które są włączone. Utrzymywać uchwyty poza zasięgiem dzieci.

- Nieprzestrzeganie tego zalecenia może spowodować poparzenia i oparzenia.

Niebezpieczeństwo skaleczenia

• Ostre jak brzytwa ostrze skrobaka do płyty kuchennej jest odsłonięte, gdy osłona zabezpieczająca jest cofnięta. Używać z najwyższą ostrożnością, zawsze przechowywać bezpiecznie i w miejscu niedostępnym dla dzieci.
• Brak zachowania ostrożności może spowodować obrażenia lub skaleczenia.

Ważne instrukcje dotyczące bezpieczeństwa

• Nigdy nie pozostawiać urządzenia bez nadzoru podczas użytkowania. Przegrzanie spowoduje dymienie oraz rozlanie tłuszczów, które mogą się zapalić.
• Nigdy nie używać urządzenia jako powierzchni do pracy lub przechowywania.
• Nigdy nie pozostawiać żadnych przedmiotów ani naczyń na urządzeniu.
• Nie umieszczac ani nie pozostawiać w pobliżu urządzenia żadnych przedmiotów, które mają właściwości magnetyczne (np. kart kredytowych, kart pamięci) lub urządzeń elektronicznych (np. komputerów, odtwarzaczy MP3), ponieważ mogą one być narażone na działanie pola elektromagnetycznego.

• Nigdy nie używać urządzenia do ogrzewania lub dogrzewania pomieszczenia.

• Po użyciu zawsze wyłączać strefy grzewcze i płyt kuchenną zgodnie z opisem w niniejszej instrukcji (np. za pomocą przycisków dotykowych). Nie polegać na funkcji wykrywania patelni w celu wyłączenia strefy grzewczej podczas zdejmowania patelni.

• Nie pozwalać dzieciom na zabawę z urządzeniem, siadanie, stanie na nim lub wspinanie się na nieg
• Nie przechowywać przedmiotów interesujących dzieci w szafkach nad urządzeniem. Dzieci wspinające się na płytę kuchenną mogą ulec poważnemu obrażeniu.
• Nie pozostawiać dzieci samych lub bez opieki w strefie, gdzie urządzenie jest używane.
• Dzieci lub osoby niepełnosprawne, które mają ograniczoną zdolność do korzystania z urządzenia, powinny znajdować się pod opieką odpowiedzialnej i kompetentnej osoby, która udzieli im instrukcji w zakresie korzystania z urządzenia. Instruktor powinien być przekonany, że może korzystać z urządzenia bez powodowania zagrożenia dla siebie lub swojego otoczenia.
• Nie naprawiać ani nie wymieniać żadnej części urządzenia, chyba że wyraźnie to zalecono w niniejszej instrukcji. Wszelkie inne czynności serwisowe powinny być wykonywane przez wykwalifikowanego technika.

• Nie używać myjki parowej do czyszczenia płyty kuchennej.

• Nie umieszczać ani nie upuszczać ciężkich przedmiotów na płytę kuchenną.

• Nie stawać na płycie kuchennej.
• Nie używać patelni z wyszczerbionymi krawędziami ani nie przesuwać takich patelni po powierzchni szkła indukcyjnego, ponieważ może to porysować szkło.
• Do czyszczenia płyty kuchennej nie używać szczotek drucianych ani innych szorstkich środków ściernych, ponieważ mogą one porysować szkło indukcyjne.
• W razie uszkodzenia kabla zasilającego powinien go wymienić producent, serwisant lub inna wykwalifikowana osoba, aby uniknąć zagrożenia.
• To urządzenie jest przeznaczone do używania w gospodarstwach domowych i podobnych zastosowaniach, takich jak: – w pomieszczeniach kuchennych personelu w sklepach, biurach i innych miejscach pracy; – w gospodarstwach rolnych; – przez klientów w hotelach, motelach i innych środowiskach mieszkalnych; – środowiskach typu „bed and breakfast”.
• OSTRZEŻENIE: Podczas użytkowania urządzenie i dostępne części nagrzewają się do wysokiej temperatury.
• Należy zachować ostrożność aby uniknąć dotykania elementów grzejnych.

• Należy upewnić się, że dzieci do 8 roku życia n mają dostępu do urządzenia.

• Urządzenie to może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej bądź nieposiadające doświadczenia i wiedzy, jeśli są on pod nadzorem lub poinstruowano je w zakresie bezpiecznej obsługi urządzenia i zrozumiały one potencjalne zagrożenia.

• Nie zezwalać dzieciom na zabawę z urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być przeprowadzane przez dzieci bez nadzoru.
• OSTRZEŻENIE: gotowanie na płycie przy użyciu tłuszczu lub oleju może stanowić zagrożenie i spowodować pożar. NIGDY nie należy próbować gasić pożaru wodą. Należy wyłączyć urządzenie, a następnie zakryć płomień, na przykład pokrywką lu kocem gaśniczym.
• OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie należy przechowywać przedmiotów na polach grzejnych do gotowania.
• Ostrzeżenie: W przypadku płyt grzejnych z tworzy szklano-ceramicznych lub podobnych materiałów, które osłaniają części przewodzące prąd, jeśli powierzchnia jest popękana, należy wyłączyć urządzenie, aby nie narazić się na możliwe porażenie elektryczne.
• Nie należy używać myjki parowej.
• Urządzenie nie powinno być sterowane przez zewnętrzny regulator czasowy lub osobny
• system sterowania zdalnego.

PRZESTROGA: Proces gotowania powinien przebiegać pod nadzorem. Krótki proces gotowania powinien być stale nadzorowany.

OSTRZEŻENIE: Aby zapobiec przewróceniu się urządzenia, należy zainstalować elementy stabilizujące – patrz instrukcja instalacji.

OSTRZEŻENIE: Należy korzystać wyłącznie z osłon płyty kuchennej zaprojektowanych przez producenta urządzenia lub wskazanych przez niego w instrukcji obsługi jako odpowiednie bądź z osłon płyty kuchennej wbudowanych w urządzenie. Stosowanie nieprawidłowych osłon może doprowadzić do wypadków.

To urządzenie posiada uziemienie wyłącznie do celó funkcjonalnych.

Gratulujemy zakupu nowej płyty indukcyjnej.

Zalecamy poświęcić trochę czasu na przeczytanie niniejszej Instrukcji obsługi/instalacji, aby w pełni zrozumieć, jak prawidłowo zainstalować i obsługować urządzenie. W celu dokonania instalacji należy zapoznać się z sekcją dotyczącą instalacji. Przed użyciem należy przeczytać uważnie wszystkie instrukcje dotyczące bezpieczeństwa i zachować niniejszą Instrukcję obsługi/instalacji do wykorzystania w przyszłości.

Widok produktu

Widok z góry

Model: CIS633SCTT/1

2 1 3 4 5

1. Strefa 2000 W, z funkcją Boc do 2600 W
2. Strefa 1500 W, z funkcją Bodo do 2000 W
3. Strefa 2300 W, z funkcją Boc do 3000 W
4. Płyta szklana
5. Panel sterowania

Model: CIS642SCTT/1

2 3 1 4 5 6

1. Strefa 2000 W, z funkcją Boc do 2600 W
2. Strefa 1500 W, z funkcją Bodo 2000 W
3. Strefa 2000 W, z funkcją Bodo 2600 W
4. Strefa 1500 W, z funkcją Bodo 2000 W
5. Płyta szklana
6. Panel sterowania

Panel sterowania

Model: CIS633SCTT/1

1 8 2 7 3 6 4 5

1. Przyciski sterowania wyborem strefy grzewczej
2. Przycisk regulatora czasowe
3. Przycisk regulacji mocy
4. Przycisk blokady
5. Przycisk włączania/wyłączania
6. Przycisk funkcji Boost
7. Przycisk zatrzymywania i uruchamiania funkcji
8. Przycisk funkcji podtrzymania temperatury

Model: CIS642SCTT/1

1 8 - + - 3 6 4 5 2 7

1. Przyciski sterowania wyborem strefy grzewczej
2. Przycisk regulatora czasowe
3. Przycisk regulacji mocy
4. Przycisk blokady
5. Przycisk włączania/wyłączania
6. Przycisk funkcji Boost
7. Przycisk zatrzymywania i uruchamiania funkcji
8. Przycisk funkcji podtrzymania temperatury

A Opis gotowania indukcyjnego

Gotowanie indukcyjne to bezpieczna, zaawansowana, wydajna i ekonomiczna technologia gotowania. Do działania urządzenia wykorzysływane są wibracje elektromagnetyczne generujące ciepło bezpośrednio na patelni, a nie pośrednio poprzez nagrzewanie powierzchni szklanej. Szkło staje się gorące tylko dlatego, że patelnia nagrzewa się.

szklana plyta ceramiczna

cewka indukcyjna

indukowane prądy

Przed użyciem nowej płyty indukcyjnej

- Należy przeczytać niniejszą instrukcję, zwracając szczególną uwagę na sekcję „Ostrzeżenia związane z bezpieczeństwem”.

- Zdjąć folię ochronną, która może nadal znajdować się na płycie indukcyjnej.

Obsługa przycisków dotykowych

- Przyciski reagują na dotyk, więc nie trzeba ich naciskać.

• Użyć opuszki palca, a nie jego czubka.

- Przy każdym odnotowaniu dotknięcia przez urządzenie generowany jest sygnał dźwiękowy.

- Upewnić się, że przyciski są zawsze czyste, suche i że nie ma na nich żadnego przedmiotu (np. naczynia lub szmatki). Nawet cienka warstwa wody może utrudniać działanie.

Wybór odpowiedniego naczynia do gotowania

- Używać tylko naczyń z podstawą odpowiednią do gotowania indukcyjnego. Znałeż symbol indukcji na opakowaniu lub na dnie patelni.

- Aby sprawdzić, czy posiadane naczynia są odpowiednie, wystarczy przeprowadzić test magnętyczny. Przesunąć magnes w kierunku podstawy patelni. Jeśli jest przyciągany, patelnia jest odpowiednia gotowania indykcyjnego.

• W przypadku braku magnesu można:

1. włać niewielką ilość wody na patelnię, którą zamierza się sprawt

2. Jeśli - wyświetlacz nie miga i woda się nagrzewa, naczynie jest odpowiednie.

- Naczynia wykonane z następujących materiałów nie są odpowiednie: czysta stal nierdzewna, aluminium lub miedź bez podstawy magnetycznej, szkła, drewna, porcelany, ceramiki i naczy gliniane.

Nie używać naczyń z wyszczerbionymi krawędziami lub krzywą podstawą.

Upewnić się, że podstawa patelni jest gładka, leży płasko na szkle i ma taki sam roj strefa grzewcza. Stosować patelnię o średnicy równej wielkości elementu graficzneg dla wybranego pola. Używając garnka, zużywamy nieco więcej energii przy jego maksymalnej wydajności. W przypadku korzystania z mniejszych garnków wydajność może być niższa od oczekiwanej. Zawsze wyśrodkować patelnię na strefie gotowania.

Zawsze podnosić patelnię z płyty indukcyjnej, a nie przesuwać jej, ponieważ może porysować szkło.

Wymiary patelni

Pola grzejne do pewnego stopnia automatycznie dopasowują się do średnicy patelni. Jednakże dno tej patelni musi mieć minimalną średnicę dostosowaną do odpowiedniego pola grzejnego. W celu uzyskania najlepszej wydajności płyty należy umieścić patelnię na środku pola grzejnego.

Średnica podstawowa naczyń do gotowania indukcyjnego

Model: CIS633SCTT/1

Pole grzejne	Minimum (mm)
1,2 (180 mm)	120
3 (280 mm)	180

Model: CIS642SCTT/1

Pole grzejne	Minimum (mm)
1, 2 , 3, 4 (180 mm)	120

Poniższe wartości mogą się różnic w zależności od jakości używanej patelni.

Obsługa płyty indukcyjnej

Aby rozpocząć gotowanie

1. Dotknąć przycisk ON/OFF.

Po włączeniu zasilania emitowany jest jeden sygnał akustyczny, na wszystkich wyświetlaczach widnieją wskazania „-” lub „- -” informujące, że płyta indukcyjna trybie gotowości.

1. Umieścić odpowiedni garnek na strefie grzewczej, z który zamierza się skorzystać.

- Należy upewnić się, że spód garnka i powierzchnia grzewczej są czyste i suche.

1. Dotknąć przycisk wyboru danej strefy grzewczej, wskaźn obok przycisku zacznie migać.

2. Wybrać jedną strefę grzewczą i ustawić poziom mocy, dotykając suwak, przesuwając palec wzdłuż przycisku „—” lub dotykając ten przycisk w dowol miejscu.

- - + - + - - + - +

lub

a. Jeśli w ciągu 1 minuty nie zostanie wybrane ustawienie mocy, płyta indukc się automatycznie. Wówczas trzeba będzie ponowić czynności od punktu 1.

b. W trakcie gotowania można zmienić ustawienie mocy w dowolnym momenci

c. Przy przesuwaniu palcem wzdłuż przycisku „—” można zmieniać moc w zał od 2 do 8.

Kazde naciśnięcie przycisku „-” skutkuje zmniejszeniem mocy o jeden stopie do 0.

Każde naciśnięcie przycisku „+” skutkuje zmniejszeniem mocy o jeden stopie do 9.

PL-13

Jeśli wyświetlacz miga naprzemiennie z ustawieniem mocy

Oznacza to że:

• nie postawiono garnka na właściwej strefie grzewczej lub
• używany garnek nie nadaje się do gotowania indukcyjnego lub
  • garnek jest zbyt mały albo nie jest odpowiednio wyśrodkowany na strefie grzewczej.

Grzanie nie nastąpi, jeśli na strefie grzewczej nie znajduje się odpowiedni garnek. Wyświetlacz wyłączy się automatycznie po 1 minutach, jeśli nie zostanie postawiony odpowiedni garnek.

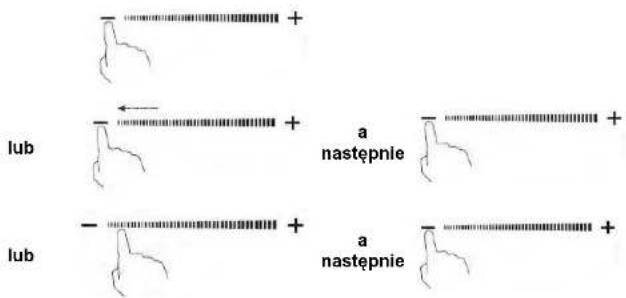

Po zakończeniu gotowania

1. Dotknąć przycisk wyboru strefy grzewczej, która ma zostać wyłączona.
2. Wyłączyć strefę grzewczą, dotykając suwaka w miejscu „-” i przesuwając w Lub przesunąć wzdłuż przycisku „-“ w lewo, a następnie dotknąć „-”. Lub dotknąć lewy punktu przycisku „-“, a następnie dotknąć „-”.

lub a następnie lub a następnie

Sprawdzić, czy wskazanie mocy pokazuje „0", a potem „H”.

a następnie

1. Wyłączyć całą płytę kuchenną, dotykając przycisk ON

PL-14

1. Uważać na gorące powierzchnie.

Na wyświetlaczu wciąż gorącej strefy grzewczej będzie widnieć litera H. Zniknie, gdy powierzchnia ostygnie do bezpiecznej temperatury. Może również służyć jako funkcja oszczędzania energii. Jeśli zamierza się podtrzymać temperaturę gamków, należy użyć strefy grzewczej, która jest wciąż gorąca.

Korzystanie z funkcji sterowania mocą

Przy użyciu funkcji sterowania mocą można ustawić całkowitą moc na

2,5 kW/3,0 kW/4,5 kW/5,5 kW i 6,9 kW w przypadku modelu CIS633SCTT/1

oraz 2,5 kW/3,0 kW/4,5 kW/6,5 kW i 7,4 kW w przypadku modelu CIS642SCTT/1.

Domyślnym ustawieniem mocy całkowitej jest poziom maksymalny.

Ustawianie mocy całkowitej, odpowiadającej potrzebom użytkownika

1. Upewnić się, że płyta grzewcza jest wyłączona.

Uwaga: z funkcji zarządzania mocą można korzystać jedynie wówczas, gdy płyta grzewcza jest wyłączona.

1. Dotknąć przycisk „Stop + Go” i przytrzymać przez 5 sekund. Zostanie wyemitowany jednokrotny dźwięk.

1. Po usłyszeniu dźwięku dotknąć jednocześnie przycisków „+” i „-” i przytrzymać prz 3 sekundy – na wskaźniku regulatora czasowego będzie migała wartość poprzednie poziomu mocy całkowitej, np. '2.5'. Dotknąć i ponownie przytrzymać przez 1 sekuni przyciski „+” i „-” w celu przełączenia na inny poziom mocy, np. '3.0'. Gdy żadan wartość mocy miga, dotknąć przycisk „Stop+Go” i przytrzymać przez 5 sekund. Zostanie wyemitowany 10-krotny dźwięk. Będzie to oznaczało zakonczenie ustawień.

2.5÷+ ⇒ -3.0÷+ ①

Uwaga:

1. Po wykonaniu kroku 2, w czasie 3 sekund po usłyszeniu dźwięku należy dotknąć przycisków „+” i „-”. W przeciwnym razie trzeba będzie ponowić czynności od punk
2. Po zakończeniu ustawień odczekać do zakończenia emisji 10 dźwięków. W tym cz nie wolno dotykać żadnego przycisku. W przeciwnym razie ustawienia mogą być nieprawidłowe.

Zasady sterowania mocą

Jeśli moc całkowita przekracza limit 2,5 kW, 3,0 kW, 4,5 kW, 5,5 kW lub 6,5 kW (w zależności od ustawionego poziomu), nie można zwiększyć poziomu mocy żadnej z stref. Jeśli zostanie zwiększona za pomocą przycisku „+”, płyta grzewcza wyemituje 3-krotny dźwięk, a na wskaźniku zostanie wyświetlony migający symbol 'Pn'. Zatem nale zmniejszyć poziom mocy innych stref przed zwiększeniem mocy żądanej strefy.

Korzystanie z funkcji Boost

Funkcja Boost służy do zwiększania mocy jednej strefy w ciągu jednej sekundy i podtrzymywania jej przez 5 minut. Tym samym można uzyskać większą moc i przyspieszyć gołowanie.

Korzystanie z funkcji Boost w celu zwiększenia mocy

1. Dotknąć przycisk strefy, której moc ma zostać zwiększona i przytrzymać symbol „b” przez 3 sekundy. Na wskaźniku mocy zostanie wyświetlony symbol „P”, wskazujący że moc strefy jest zwiększana.
2. Dotknąć przycisk Boost – strefa grzewcza zacznie pracować w trybie Boost. Na wskaźniku mocy zostanie wyświetlony symbol „P”, wskazujący że moc strefy jest zwiększana.
3. Moc „Boost“ będzie działać przez 5 minut, a następnie strefa powróci do poziomu „9”.
4. Jeśli użytkownik chce anulować działanie funkcji Boost w czasie tych 5 minut, nał dotknąć przycisku wyboru strefy grzewczej - wskaźnik obok przycisku zacznie miga Następnie dotknąć przycisku Boost - Strefa grzewcza powróci do poziomu mocy „Ł Lub przesunąć wzdłuż przycisku „—” w lewo - strefa grzewcza powróci do poziom mocy w punkcie dotknięcia.

Ograniczenia użytkowania

Trzy lub cztery strefy zostały podzielone na dwie grupy. W jednej grupie, jeżeli używa jest funkcja zwiększania mocy w jednej strefie, należy najpierw sprawdzić, czy inna st pracuje co najwyżej na poziomie 5.

Grupa a Grupa b Grupa a Grupa b

Korzystanie z funkcji podtrzymywania temperatur

Funkcja podtrzymywania temperatury pozwala na utrzymanie ciepła potrawy.

Korzystanie z funkcji podtrzymywania temperatury w celu utrzymania stabilnej temperatury

1. Nacisnąć przycisk wyboru strefy grzewczej, która ma być uż do podtrzymania temperatury – wskaźnik obok przycisku zacji migać.

1. Dotknąć przycisku na wyświetlaczu strefy grzewczej pojawi się symbol „A”.

1. Aby anulować podtrzymywanie temperatury, należy dotknąć przycisku wyboru strefy grzewczej, a następnie przycisów. Strefa grzewcza powróci do poziomu mocy „0”.

Korzystanie z funkcji wstrzymywania – STOP+GO

Funkcja wstrzymywania może zostać używa w każdym momencie gotowania. Umożliwia ona wstrzymania grzania płyty indukcyjnej i powrócenie do grzania.

1. Sprawdzić, czy strefa grzewcza działa.
2. Dotknąć przycisku „Stop+Go“ – na wyświetlaczu strefy grzewczej pojawi się symbol Zostanie wstrzymane działanie płyty indukcyjnej we wszystkich strefach, oprócz funkcie „Stop+Go”, wł./wył. i przycisków blokady.

6 □ 6 □ → 11 □ 11 □

1. W celu wyjścia ze stanu wstrzymania należy dotknąć przycisku „Stop+Go” – strefa grzewcza powróci do poprzedniego poziomu mocy.

Blokowanie elementów sterowania

• Elementy sterowania można zablokować, aby zapobiec użyciu ich przez osoby niepowołane (np. przez dzieci, które przypadkowo włączą strefy grzewcze).
• Po zablokowaniu elementów sterowania wszystkie elementy sterowania z wyjątkiem przycisku ON/OFF są nieaktywne.

Jak zablokować elementy sterowania

Dotknąć przycisku blokady. Na wskaźniku regulatora czasowego będzie widnieć wskazanie „Lo”.

Jak odblokować elementy sterowania

1. Upewnić się, że płyta indukcyjna jest włączona.
2. Dotknąć przycisku blokady i przytrzymać go przez chwilę.
3. Można w tym momencie zacząć korzystać z płyty indukcyjnej.

wyłączone z wyjątkiem przycisku włączania/wyłączania. W sytuacji awaryjnej płyt indukcyjną można zawsze wyłączyć za pomocą przycisku włączania/wyłączania, a kolejnym użyciu należy najpierw płytę odblokować.

Zabezpieczenie przed przegrzaniem

Czujnik temperatury, w który wyposażona jest płyta, może monitorować temperaturę wewnątrz płyty indukcyjnej. Gdy monitorowana temperatura jest nadmierna, płyta indukcyjna wyłącza się automatycznie.

Zabezpieczenie przed zalaniem

Funkcja zabezpieczenia przed zalaniem jest funkcją związaną z bezpieczeństwem. Płyta indukcyjna zostanie wyłączona automatycznie w ciągu 10 sekund, jeśli na panel sterowania wyleje się woda (przez 1 sekundę będzie emitowany dźwięk).

Wykrywanie małych przedmiotów

Gdy na płycie indukcyjnej pozostawiony zostanie przedmiot o małych wymiarach (np. n widelec, klucz) lub niemagnetyczna patelnia (np. aluminiowa), płyta automatycznie przechodzi w stan gotowości w ciągu 1 minuty. Wentylator będzie ogrzewał płytę indukcyjną jeszcze przez 1 minutę.

Zabezpieczenie w postaci automatycznego wyłączania się

Automatyczne wyłązanie się to funkcja zabezpieczająca płytę indukcyjną. Płyta wyłącza się automatycznie, jeśli użytkownik zapomni ją wyłączyć po gotowaniu. Domyślne czasy pracy dla różnych poziomów mocy pokazane są w poniższej tabeli:

Poziom mocy	1	2	3	4	5	6	7	8	9	A	II
Domyśiny regulator czasowy działania (godzina)	8	8	8	4	4	4	2	2	2	2	2

Po zdjęciu gamka płyta indukcyjna może natychmiast zatrzymać ogrzewanie i wyłącza automatycznie po 2 minutach.

Osoby z rozrusznikiem serca powinny skonsultować się z lekarzem prz użyciem tego urządzenia.

Używanie regulatora czasowego

Z regulatora czasowego można korzystać na dwa różne sposoby:

• Można używać go jako minutnika. W takiej sytuacji regulator czasowy nie wyłączy żadnej strefy grzewczej przed upływem ustawionego czasu.
• Można go ustawić tak, aby wyłączyć jedną strefę grzewczą po upływie ustawionego czasu.
• Regulator czasowy można ustawić do maksymalnie 99 minut.

Korzystanie z regulatora czasowego jako minutnika

Jeśli użytkownik nie wybierze żadnej strefy grzewczej

1. Upewnić się, że płyta grzewcza jest włączona. Uwaga: można użyć minutnika, nawet jeśli nie zostanie wybrana żadna strefa grzev

2. Dotknąć przycisku „-” lub „+” regulatora czasowego – wska minutnika zacznie migać, a na wyświetlaczu regulatora czasowego będzie widoczne wskazanie „00”.

1. Ustawić czas, dotykając przycisku „-” lub „+”.

Wskazówka: Dotknąć raz przycisku „” lub „+”, aby zmniejszyć lub zwiększyć czas o minutę. Przytrzymać przycisk „” lub „+”, aby zmniejszyć lub zwiększyć czas o minut.

Jeśli ustawiony czas przekracza 99 minut, regulator czasowy powróci automatycznie na wartość 0.

1. Anułować czas dotykając przycisku -" regulatora czasowego i przesuwając na „0".

30 + ⇔ - 00 + ⇔ - -- +

1. Po ustawieniu odliczanie czasu rozpocznie się natychrn Wyświetlacz pokaże pozostały czas, a wskaźnik regulat czasowego będzie migać przez 5 sekund.

1. Nastąpi sygnał dźwiękowy trwający 30 sekund, a wska regulatora czasowego pokaże „-”, gdy zakończy się ustawiony czas.

Ustawianie regulatora czasowego w celu wyłączenia jednej strefy grzewczej

Ustawienie stref grzewczych przy użyciu tej funkcji:

1. Dotknąć przycisk wyboru strefy grzewczej, dla której zamie się ustawić regulator czasowy (np. strefa 1#).

1. Dotknąć przycisku „-” lub „+” regulatora czasowego – wsk minutnika zacznie migać, a na wyświetlaczu regulatora czasowego będzie widoczne wskazanie „00”.

2. Ustawić czas, dotykając przycisku „-” lub „+”.

Wskazówka: Dotknięcie raz przycisku „-” lub „+” zmniejszy lub zwiększy czaminutę. Dotknięcie i przytrzymanie przycisku „-” lub „+” zmniejszy lub; czas o 10 minut.

Jeśli ustawiony czas przekracza 99 minut, regulator czasowy powróci automatycznie na wartość 0.

4. Po ustawieniu odliczanie czasu rozpoczęcie się natychmia Wyświetlacz pokaże pozostały czas, a wskaźnik regulatc czasowego będzie migać przez 5 sekund. UWAGA: czerwona kropka obok wskaźnika poziomu mocy zaświeci się, wskazując, że wybrana jest ta strefa.

1. W celu anułowania funkcji regulatora czasowego należy dotknąć suwak przy wyboru, a następnie dotknąć przycisk „” lub „+” regulatora czasowego – fu regulatora czasowego zostanie anułowana, a na wyświetlaczu minutnika pojaw symbol „00”, a następnie „-”.

6□ ⇒ 30 + ⇒ - 00 + ⇒ - -- +

1. Po upływie czasu grzania, odpowiednia strefa grzewcza zostanie automatycznie wyłączona i wyświetlony zostanie symbol „H”. Pozostałe strefy grzewcze będą nadal działać, jeśli zostały wcześniej włączone.

Ustawianie regulatora czasowego w celu wyłączenia więcej ni jednej strefy grzewczej.

1. W przypadku użycia tej funkcji do więcej niż jednej strefy grzewczej, wskaźnik regulatora czasowego wyświetlą najkrótsky czas (np. ustawiony czas strefy 1# - 3 min, ustawiony czas strefy 2# - 6 min - na regulatora czasowego zostanie wyświetlona cyfra „3”).

UWAGA: migająca czerwona kropka obok wskaźnika poziomu mocy oznacza, że wskaźnik regulatora czasowego wskazuje czas strefy grzewczej. Chcąc sprawdzić ustawiony czas innej strefy grzewczej, należy dotknąć przycisk wyboru strefy grzewczej. Na regulatorze czasowym zostanie wyświetlony jej ustawior czas.

(ustawienie na 6 minut)

(ustawienie na 3 minut)

1. Po upływie czasu grzania ustawionego na regulatorze, odpowiednia strefa grzewcza zostanie automatycznie wyłączi i wyświetlony zostanie symbol „H”.

UWAGA: chcąc zmienić czas po ustawieniu regulatora czasowego, należy rozpocząć ok kroku 1.

Dbałość i czyszczenie

Co?	Jak?	Ważne!
Codzienne zabrudzenia na szkłe (odciski palców, ślady, plamy pozostawione przez jedzenie lub niesłodkie pozostałości na szkłe)	1. Wyłączyć zasilanie płyty kuchennej.2. Zastosować środek do czyszczenia płyty kuchennej, gdy szkło jest jeszcze niepłe (ale nie gorące!)3. Wypłukać i wytrzeć do sucha czystą sciereczką lub ręcznikiem papierowym.4. Włączyć ponownie zasilanie pły kuchennej.	Gdy zasilanie płyty kuchennej zostanie wyłączone, nie będzie na niej wskazania „gorąca powierzchnia”, ale pole grzejne może nadal być gorące! Zachowa szczególną ostrożność.Nieteore mocne środki czyszczące sztuczne środki czyszczące oraz środki szorstkie/ścierne mogą porysować szkło. Zawsza przeczyt etykietę, aby sprawdzić, czy posiadany środek czyszczący jest odpowiedni.Nigdy nie pozostawiać pozostałości środków do czyszczenia na płycie kuchennej: szkło może zostać poplamione.
Ślady po kipieniu, stopiona żywność i gorący cukier pozostawiąją wycieki na szkłe	Natychmiast usunąć je za pomoc plastikowej łopatki, szpachelki lub skrobaka, odpowiednich do indukcyjnych płyt kuchennych, ale uważać na gorące powierzchnie stref grzewczych:1. Wyłączyć zasilanie płyty kuchennej od gniażdka sciencnego.2. Trzymać ostrze lub narzędzie pod kątem 30° i zeskrobać zabrudzenie lub przesunąć rozlane pozostałości na chłodny obszar płyty kuchennej.3. Usunąć zabrudzenia lub rozlane pozostałości sciereczką do naczyń lub ręcznikiem papierowym.4. Wykonać czynności z punktów od 2 do 4 sekcji „Codzienną zabrudzenia na szkłe” powyże	Jak najszybciej usunąć plamy pozostawione przez słodka i stopioną żywność. Pozostawione o ostygnięcia na szybie mogą być trudne do usunięcia lub nawet m Iowała uszkodzić powierzchnię szkiZagrożenie skaleczeniem: kiedy osłona bezpieczeństwa jest wycołana, ostrze w skrobaku jest ostre jak brzytwa. Używać z najwyższą ostrożnością, zawsze przechowywać bezpiecznie i w miejscu niedostępnym dla dzieci.
Rozlane pozostałości na przyciskach dotykowych	1. Wyłączyć zasilanie płyty kuchennej.2. Usunąć rozlane pozostałości3. Przetrzeć obszar przycisków sterowania dotykowego czystą wilgotną gąbką lub szmatką4. Wytrzeć obszar do sucha papierowym ręcznikiem.5. Włączyć ponownie zasilanie płyty kuchennej.	Płyta kuchenna może emitować sygnały dźwiękowo i wyłącażą się, przyciski dotykowe mogą nie dział gdy znajduje się na nich płyn. Przłączeniem płyty kuchennej upewią się, że obszar przycisków sterowania dotykowego został wyłarty.

Porady i wskazówki

Problem	Potencjalne przyczyny	Co należy zrobić?
Nie można włączyć płyty indukcyjnej.	Brak zasilania.	Upewnić się, że płyta indukcyjna je podłączona do zasilania i jest włączoła.Sprawdzić, czy w domu lub okolicy nie wystąpiła przerwa w dostawie energii elektrycznej. Jeśli wszystko sprawdzono i problem nadal występuje, należy skontaktować się wykwalifikowanym technikiem.
Przyciski sterowania dotykowego nie reagują.	Przyciski sterowania są zablokowane.	Odblokować przyciski sterowania.W celu uzyskania szczegółowych informacji, patrz sekcja „Korzystanie z płyty indukcyjnej”.
Przyciski sterowania są trudne w obsługde.	Na przyciskach sterowania może znajdować się niewielka warstwa wody lub podczas dotykania elementów sterujących używany jest czubek palca.	Upewnić się, że obszar dotykania elementów sterujących jest suchy i użyć opuszka palca podczas dotykania elementów sterujących.
Szkło jest porysowane.	Naczynia o szorstkich krawędziachUżywane są nieodpowiednie, ścierne środki czyszczące.	Używać naczyń z płaskimi i gładki podstawami. Patrz „Wybór odpowiedniego naczynia”.Patrz „Dbalość i czyszczenie”.
Podczas używania niektórych patelni słychad trzaski lub stuki.	Może to być spowodowane konstrukcją naczyń kuchennych (warstw różnych metali o różnych wibracjach).	Jest to normalne dla naczyń kuchennych i nie jest to oznaka usterki.
Płyta indukcyjna generuje delikatny hałas podczas działania z wysokimi ustawioniami temperatury.	Jest to spowodowane technologią gotowania indukcyjnego.	Jest to normalne, ale hałas powini się zmniejszyć lub całkowicie ustać momencie wybrania niższego ustawienia temperatury.
Hałas wentylatora dochodzący z płyty indukcyjnej.	Zainstalowano wentylator chłodzący wbudowany w płytę indukcyjną, ab zapobiec przegrzaniu elementów elektronicznych. Może występować nadal nawet po wyłączeniu płyty indukcyjnej.	Jest to normalne i nie wymaga ża interwencji. Nie wyłącząć zasilania płyty indukcyjnej, odlaczając ją od gniażdką ściennego, gdy wentylator pracuje.
Patelnie nie nagrzawają się i pojawia się na wyświetlaczu.	Płyta indukcyjna nie może wykryć patelni, ponieważ nie nadaje się o ogrzewania indukcyjnego.Płyta indukcyjna nie może wykryć patelni, ponieważ jest zbyt mała o strefy grzewczej lub nie jest prawidiowo wysrodkowana.	Używać naczyń odpowiednich do gotowania indukcyjnego. Patrz sekcji „Wybór odpowiedniego naczynia”.Wysrodkować patelnię i upewnić się że jej podstawa odpowiada rozmiarowi strefy grzewczej.

Problem	Potencjalne przyczyny	Co należy zrobić?
Płyta indukcyjna lub pokgrzewczene spodziewanie się wyłączyć, rozłoga się sygnat dźwiękowy i wyświetlany jest kod błędu (zwykle na przemian z jedną lub dwoma cyframi na wyświetlaczu regulatora czasowego).	Usterka techniczna.	Zanotować litery i cyfry błędu, wyłączyć zasilanie płyty indukcyjnej od gniażdka ściennego i skontaktować się z wykwalifikowany technikiem.

Wyświetlanie błędów i ich sprawdzanie

Jeśli wystąpi usterka, płyta indukcyjna automatycznie przejdzie w stan zabezpieczenia i wyświetli specjalne kody zabezpieczające:

Problem	Potencjalne przyczyny	Co należy zrobić?
F3/F4	Awaria czujnika temperatury cewki indukcyjnej	Prosimy o kontakt z dostawcą.
F9/FA	Awaria czujnika temperatury IGBT	Prosimy o kontakt z dostawcą.
E1/ E2	Nieprawidłowe napięcie zasilania	Sprawdzić, czy zasilanie jes prawidłowe.Włączyć po sprawdzeniu, cz zasilanie jest prawidłowe.
E3	Wysoka temperatura czujnika temperatury cewki indukcyjnej	Prosimy o kontakt z dostawcą.
E5	Wysoka temperatura czujnika temperatury IGBT	Po ostygnięciu płyty indukcyjnej należy ponownie uruchomić urządzenie.

Powyższe wskazania są jedynie przypuszczeniem, czynności takie wykonuje się przy powszechnych usterkach.

Proszę nie demontować urządzenia samodzielnie, aby uniknąć zagrożeń i uszkodzeń pl indukcyjnej.

Dane techniczne

Płyta indukcyjna	CIS633SCTT CIS642SCTT
Strefy grzewcze	3 stref 4 stref
Napięcie zasilania	220-240 V~, 50-60 Hz	220-240 V~, 50-60 Hz
Zainstalowana moc elektryczna	2,5 kW: 2250-2750 W lub2,5 kW: 2250-2750 W lub3,0 kW: 2700-3300 W lub3,0 kW: 2700-3300 W lub4,5 kW: 4050-4950 W lub4,5 kW: 4050-4950 W lub5,5 kW: 4950-6050 W lub6,5 kW: 5850-7150 W lub6,9 kW: 5500-6900 W	7,4 kW: 6600-7400 W
Wymiary produktu dł. × szer. × wys. (mm)	590 × 520 × 60 590 ×	520 × 60
Wymiary w przypadku zabudowy A × B (mm)	560 × 490 560 × 490

Waga i wymiary są przybliżone. Ponieważ stale dązymy do ulepszania naszych produk możemy zmienić specyfikacje i projekty bez wcześniejszego powiadomienia.

Instalacja

Wybór sprzętu instalacyjnego

Wyciąc powierzchnię roboczą zgodnie z wymiarami pokazanymi na rysunku.

Do celów instalacji i użytkowania wokół otworu należy zachować co najmniej 5 cm w przestrzeni.

Należy upewnić się, iż grubość powierzchni roboczej wynosi co najmniej 30 mm. Pros wybrać

żaroodpomy materiał powierzchni roboczej, aby uniknąć dużych odkształceń spowodowanych promieniowaniem cieplnym z płyty grzejnej. Jak pokazano poniżej:

L W H X B X A X USZCZE

dl.(mm)	szer.(mm)	wys.(mm)	gl.(mm)	A(mm)	B(mm)	X(mm)
590 520	60 560	56			490.5	50 mini

W każdym przypadku należy upewnić się, iż indukcyjna płyta grzejna jest dobrze wentylowana oraz że wlot i wylot powietrza nie są zablokowane. Upewnić się, że płyta indukcyjna jest w dobrym stanie. Jak pokazano poniżej:

Uwaga: bezpieczna odległość pomiędzy płytą a znajdująca się nad płytą indukcyjną szafką powinna wynosić co najmniej 760 mm.

A B C D E 1 2 3

A (mm)	B (mm)	C (mm)	D	E
760	50 mini	20 mini	Wlot powietrza	Wylot powietrza 5 mm

Przed zainstalowaniem płyty należy upewnić się, że:

• powierzchnia robocza jest równa i wypoziomowana, a żadne elementy konstrukcyjne nie zakłócają wymagań dotyczących przestrzeni;
• blat roboczy wykonany jest z żaroodpornego materiału;
• jeśli płyta jest zainstalowana nad piekarnikiem, piekarnik ma wbudowany wentylator chłodzący;

• instalacja będzie spełniać wszystkie wymagania dotyczące bezpiecznej odległości i obowiązujących norm oraz przepisów;

• odpowiedni rozłącznik izolacyjny zapewniający całkowite odłączenie od zasilania elektrycznego jest wbudowany w stałą instalację elektryczną, zamontowany jest i umieszczony zgodnie z lokalnymi zasadami i przepisami dotyczącymi tego typu instalacji.
  Rozłącznik izolacyjny musi być rozłącznikiem zatwierdzonego typu, a odstep między stykami rozłącznika musi wynosić co najmniej 3 mm na wszystkich biegunach (lub wszystkich przewodach aktywnych [fazowych], jeśli lokalne przepisy dotyczące instalacji elektrycznej pozwalają na taką zmianę wymagań);

• rozłącznik izolacyjny będzie łatwo dostępny dla klienta, gdy płyta zostanie zainstalowana;
• w razie wątpliwości dotyczących instalacji należy się skonsultować z lokalnymi urzędem nadzoru budowlanego i zapoznać z przepisami;
• na powierzchniach ścian otaczających płytę zastosowane są żaroodporne i łatwe do czyszczenia elementy wykończeniowe (np. płytki ceramiczne).

Po zainstalowaniu należy upewnić się, że:

• kabel zasilający nie jest dostępny przez drzwi szafki lub szuflady;
• istnieje odpowiedni przepływ świeżego powietrza od zewnętrznej części zabudowy do podstawy płyty;
• jeśli płyta jest zainstalowana nad szufladą lub szafką, pod podstawą płyty zainstalowana jest odpowiednia bariera cieplna;
• rozłącznik izolacyjny jest łatwo dostępny dla klienta.

Przed umiejscowieniem wsporników mocujących

Urządzenie powinno być umieszczone na stabilnej, gładkiej powierzchni (użyć materiałów opakowania). Nie wywierać nacisku na elementy sterowania wystające z płyty.

Regulacja pozycji wspornika

Zamocować płytę na powierzchni roboczej, przykręcając 4 wspomiki na ramie dolnej pl (patrz rysunek) po instalacji.

A	B	C	D
Śruba	Wspornik	otwór na śrubę	Rama dolna

szklo śruba klamry zabezpieczającej śruba ST3. 5*8 Rama doina Blat roboczy / szafka kuchenna

Przestrogi

1. Płyta indukcyjna powinna zostać zainstalowana przez wykwalifikowany personel lub techników. Dysponujemy specjalistami wykonującymi tego typu usługi. Nigdy nie przeprowadzać takich czynności samodzielnie.
2. Płyta kuchenna nie może zostać zainstalowana bezpośrednio nad zmywarką, lodów zamrażarką, pralką lub suszarką, ponieważ wilgotność może uszkodzić elementy elektroniczne płyty.
3. Indukcyjna płyta grzejna powinna być zainstalowana w taki sposób, aby zapewniać lepsze odprowadzanie ciepła w celu zwiększenia jej niezawodności.
4. Ściana i indukowana strefa grzewcza nad powierzchnią blatu powinny być odpome ciepło.
5. Aby uniknąć uszkodzeń, panele warstwowe przekładek i klej muszą być odporne r ciepło.

Podłączanie płyty do zasilania sieciowego

Płyte tę powinien podłączyć do zasilania sieciowego wyłącznie odpowiednio wykwalifikowany specjalista. Przed podłączeniem płyty zasilania sieciowego należy sprawdzić, czy:

1. domowa instalacja elektryczna jest odpowiednia dla mocy płyty;

2. napięcie odpowiada wartości podanej na tabliczce znamionowej;

3. przekroje kabla zasilającego mogą wytrzymać obciążenie okreśło na tabliczce znamionowej. Aby podłączyć płytę do zasilania, nie należy używać adapterów, reduktorów ani urządzeń rozgałęznych ponieważ mogą one spowodować przegrzanie i pożar.

Kabel zasilający nie może dotykać żadnych gorących części i mus ustawiony tak, aby jego temperatura nie przekroczyła 75° C wża punkcie.

Należy wezwać elektryka, aby sprawdził, czy system okablowania w domu jest odpowiedni do tego typu zmian. Zmian mogą dokon wyłącznie wykwalifikowani elektrycy.

Gniazdo powinno być podłączone zgodnie z odpowiednią normą lub do jednobiegunowe przerywacza obwodu. Sposób połączenia pokazano poniżej.

• Jeśli kabel jest uszkodzony lub wymaga wymiany, czynność ta musi zostać przeprowadzona przez pracownika serwisu posprzedażnego za pomocą specjalnych narzędzi, aby uniknąć wypadków.
• Jeśli urządzenie jest podłączone bezpośrednio do zasilania sieciowego, należy zainstalować wielobiegunowy przerywacz obwodu o minimalnej przerwie między stykami wynoszącej 3 mm.
• Instalator musi zapewnić poprawne podłączenie elektryczne, oraz zapewnić że jest zgodne z przepisami bezpieczeństwa.
• Kabel nie może być zgięty ani ściśnięty.
• Kabel musi podlegać regularnym sprawdzeniom i wymianie, dokonywanej wyłącznie przez odpowiednio autoryzowanych techników.

Uzrządzenie jest oznakowane zgodnie z dyrektywą europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Kategoria WEEE obejmuje zarówno substancje zanieczyszczające (które mogą powodować negatywne skutki dla środowiska), jak i podstawowe komponenty (które mogą zostać porownie użyte). Istoine odpowiednie obchodzenie się z WEEE, aby prawidłowo usuwać substancje zanieczyszczające oraz odzyskiiwać wszystkie materiały. Każdy z nas jest odpowiedzialny za lo, by WEEE nie stał się problemem środowiskowym; ważne jest przestrzeganie pewnych podstawowych zasad:

- WEEE nie należy wyrzucać razem ze zwykłymi odpadami domowymi; - WEEE należy odoć do odpowiednich punktów selektywnej zbiórki odpadów w regionie lub firm zajmujących się ich utylizacją. W wielu krajach w przypadku WEEE dużych rozmiarów może być odebrany przez odpowiedni podmiot z domu użytkownika. Kiedy kupuje się nowe urządzenie, stare urządzenie można zwrócić sprzedawcy, który odbierze je za darmo na zasadzie „urządzenie za urządzenie”, pod warunkiem, że urządzenie jest odpowiednego typu i posiada te same funkcje, co nowy dostarczony sprzęt.

Informacja o produkcie (domowa płyta grzejna elektryczna) zgodnia z rozporządzeniem Komisji (UE)
		Pozycja	Oznaczeni e	Wartość Wartość		Jednostka
Identyfikator modelu				CIS633SCTT/1	CIS642SCTT/1
Typ płyty grzejnej:				płyta grzejna elektryczna	płyta grzejna elektryczna
Liczba pół lub obszarów grzejnych	pola 3 4
	obszary
Technologia grzejna (indukcyjne pola obszary grzejne, promiennikowe pola grzejne, płyty lite)	Indukcyjne pola grzejne			X	X
	Indukcyjne obszary grzejne
	promiennikowe pola grzejne
	płyty lite
W przypadku owalnych pół lub obszarów grzejnych: średnica powierzchni użytecznej dla każdego pola grzejnego elektrycznego, w zaokrągieniu do 5 mm		Tylna lewa	∅ 18,0 16,0 cm
		Tylna środkowa	∅	-	-	cm
		Tylna prawa	∅	-	18,0 cm
		Środkowa lewa	∅	-	-	cm
		Środkowa	∅	-	-	cm
		Środkowa prawa	∅ 28,0	-	cm
		Przednia lewa	∅ 18,0	18,0 cm
		Przednia środkowa	∅	-	-	cm
		Przednia prawa	∅	-	18,0 cm
W przypadku nieowalnych pół lub obszarów grzejnych: długość i szerokość powierzchni użytkowej dla każdego elektrycznego pola lub obszaru grzejnego, w zaokrągieniu do mm		Tylna lewa	L W	-	-	cm
		Tylna środkowa	L W	-	-	cm
		Tylna 5 prawa	L W	-	-	cm
		Środkowa lewa	L W	-	-	cm

68/2014

	Środkowa	L W	-	-	cm
	Środkowa prawa	L W	-	-	cm
	Przednia lewa	L W	-	-	cm
	Przednia środkowa	L W	-	-	cm
	Przednia prawa	L W	-	-	cm
Zużycie energii dla każdego pola k każdego obszaru grzejnego w przeliczeniu na kilogramy	Tylna lewa	ECElectric cooking	193,5	193,5	Masa/kg
	Tylna środkowa	ECElectric cooking	-	-	Masa/kg
	Tylna prawa	ECElectric cooking	-	197.2	Masa/kg
	Środkowa lewa	ECElectric cooking	-	-	Masa/kg
	Środkowa	ECElectric cooking	-	-	Masa/kg
	Środkowa prawa	ECElectric cooking	190,9	-	Masa/kg
	Przednia lewa	ECElectric cooking	192,3	192.3	Masa/kg
	Przednia środkowa	ECElectric cooking	-	-	Masa/kg
	Przednia prawa	ECElectric cooking	-	195,6	Masa/kg
Zużycie energii przez płytę grzejna przeliczeniu na kg		ECElectric hob	192,2	194,7	Masa/kg
Przyjęta norma: EN 60350-2 Elektryczny sprzęt do gotowania do użytku domowego - Część 2: Płyty kuchenne - Metody badań cech funkcjonalnych
Wskażówki dotyczące oszczędzania energii:W celu uzyskania najlepszej wydajności płyty należy umieścić patelnię na środku pola grzejnego.Korzystanie z pokrywki pozwoli na skrócenie czasów gotowania i zaoszczydzenie energii dzięki utrzy ciepta.Ograniczyć do minimum ilość płynu lub tłuszczu, aby skrócić czas gotowania.Rozpocząć gotowanie na najwyższym ustawieniu i zmniejszyć ustawiony poziom, gdy cała potrawa b podgrzana.Stosować patelnię o średnicy równej wielkości elementu graficznego dla wybranego pola.

Zobrazenie chýb a kontrola
