INSTRUKCJA OBSŁUGI Bavaria BSM 650 E EINHELL

Instrukcja obsługi Wiertarka udarowa

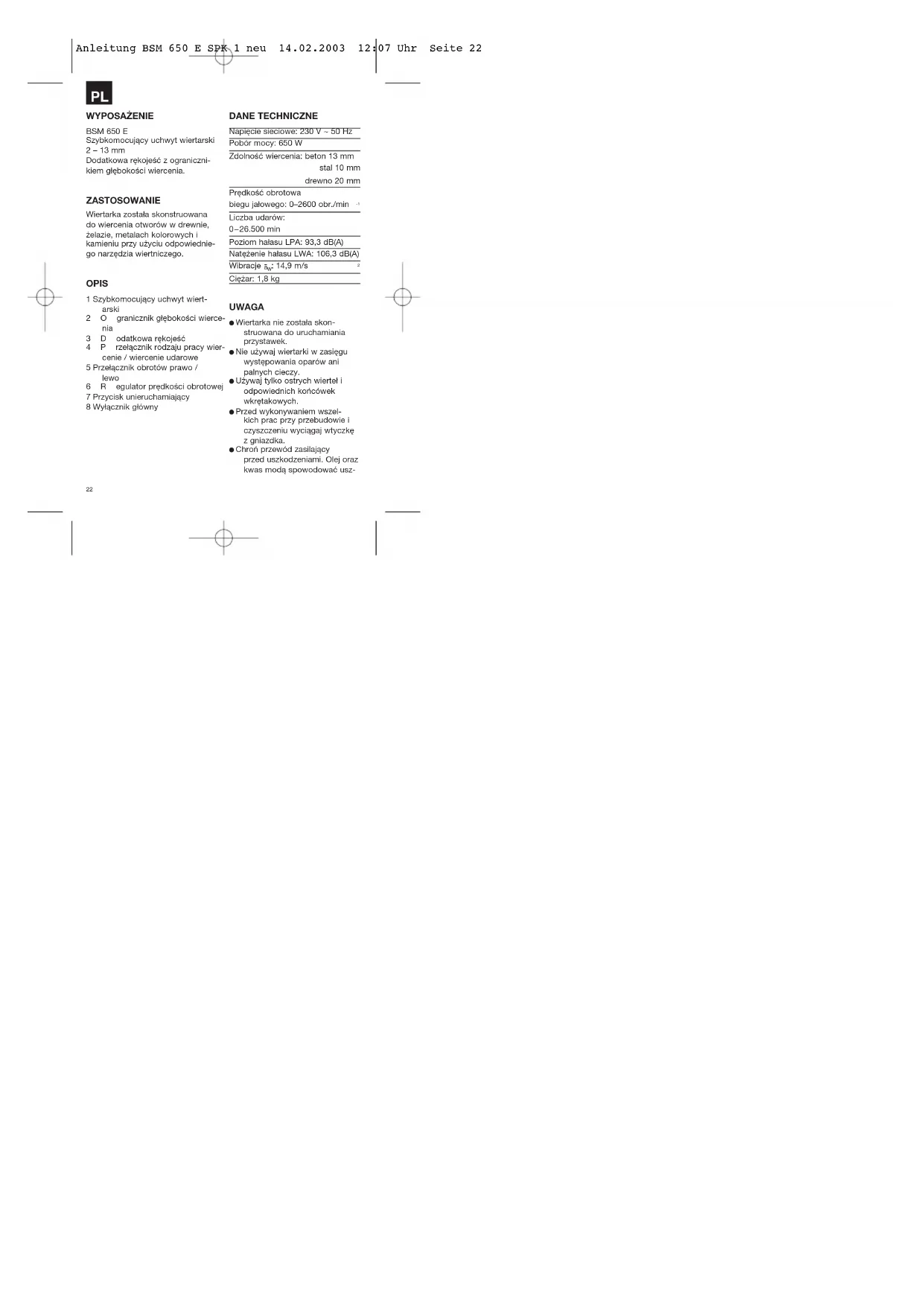

WYPOSAŻENIE BSM 650 E Szybkomocujący uchwyt wiertarski 2 – 13 mm Dodatkowa rękojeść z ograniczni- kiem głębokości wiercenia. ZASTOSOWANIE Wiertarka została skonstruowana do wiercenia otworów w drewnie, żelazie, metalach kolorowych i kamieniu przy użyciu odpowiednie- go narzędzia wiertniczego. OPIS 1 Szybkomocujący uchwyt wiert- arski 2Ogranicznik głębokości wierce- nia 3Dodatkowa rękojeść 4Przełącznik rodzaju pracy wier- cenie / wiercenie udarowe 5 Przełącznik obrotów prawo / lewo 6Regulator prędkości obrotowej 7 Przycisk unieruchamiający 8 Wyłącznik główny DANE TECHNICZNE Napięcie sieciowe: 230 V ~ 50 Hz Pobór mocy: 650 W Zdolność wiercenia: beton 13 mm stal 10 mm drewno 20 mm Prędkość obrotowa biegu jałowego: 0–2600 obr./min

Liczba udarów: 0–26.500 min Poziom hałasu LPA: 93,3 dB(A) Natężenie hałasu LWA: 106,3 dB(A) Wibracje

Ciężar: 1,8 kg UWAGA Wiertarka nie została skon- struowana do uruchamiania przystawek. Nie używaj wiertarki w zasięgu występowania oparów ani palnych cieczy. Używaj tylko ostrych wierteł i odpowiednich końcówek wkrętakowych. Przed wykonywaniem wszel- kich prac przy przebudowie i czyszczeniu wyciągaj wtyczkę z gniazdka. Chroń przewód zasilający przed uszkodzeniami. Olej oraz kwas modą spowodować usz- Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 22PL

kodzenia przewodu. Nie przenoś urządzenia za przewód zasilający. Nie wyciągaj wtyczki z gniazd- ka przez ciągnięcie za przewód zasilający. Przed włożeniem wtyczki zwróć uwagę na to, aby główny wyłącznik nie był zablo- kowany. Przy użyciu bębna do nawijania kabla całkowicie rozwiń przewód; przekrój drutu min. 1,5 mm

Nie przeciążaj wiertarki. Zabezpiecz odpowiednio wszy- stkie obrabiane przedmioty. Nie dopuszczaj dzieci! Wykonując wiercenia ręcznie, zwracaj uwagę na bezpieczeństwo na drabinie lub rusztowaniu. W ścianach, gdzie prąd, woda lub przewody gazowe biegną w sposób niewidoczny, najpierw zlokalizuj je przy pomocy przy- rządu do odszukiwania prze- wodów. Noś okulary ochronne, a przy pracach wytwarzających pył – ochronną maskę przeciwpyłową. Naprawy mogą być wykonywa- ne tylko przez wykwalifikowa- nego elektryka. Używaj wyłącznie oryginalnych części zamiennych. Natężenie hałasu na stanowis- ku pracy może przekraczać 85 dB(A). W takim wypadku niezbędne jest użycie nausz- ników ochronnych. Wartość drgań została ustalona według normy EN 50144-1. KONSERWACJA Zawsze utrzymuj wiertarkę w czystości. Do czyszczenia tworzywa sztucznego nie używaj żrących środków. W razie występowania nad- miernego iskrzenia sprawdź szczotki węglowe. Nie zatykaj otworu wentylacyj- nego. Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 23PL

Przełącznik przesuwny w pozycji: wiercenie udarowe. Przełączać tylko w stanie spoczynku! Wskazówka: Podczas wiercenia dokonywane- go w płytkach i kafelkach należy ustawić pozy- cję: wiercenie! Przełącznik przesuwny w pozycji: wiercenie. Przełączać tylko w stanie spoczynku! Włączanie / wyłączanie Włączanie: Wciśnij wyłącznik A. Praca ciągła Zabezpiecz wyłącznik A z przyciskiem unie- ruchamiającym B. Wyłączanie: Krótko wciśnij wyłącznik A. Poprzez silniejsze lub słabsze naciśnięcie wyłącznika A wybierasz prędkość obrotową. Przez przekręcenie śruby radełkowanej w wyłączniku A możesz wstępnie wybrać prędkość obrotową.
