MANUALE UTENTE Bavaria BSM 650 E EINHELL

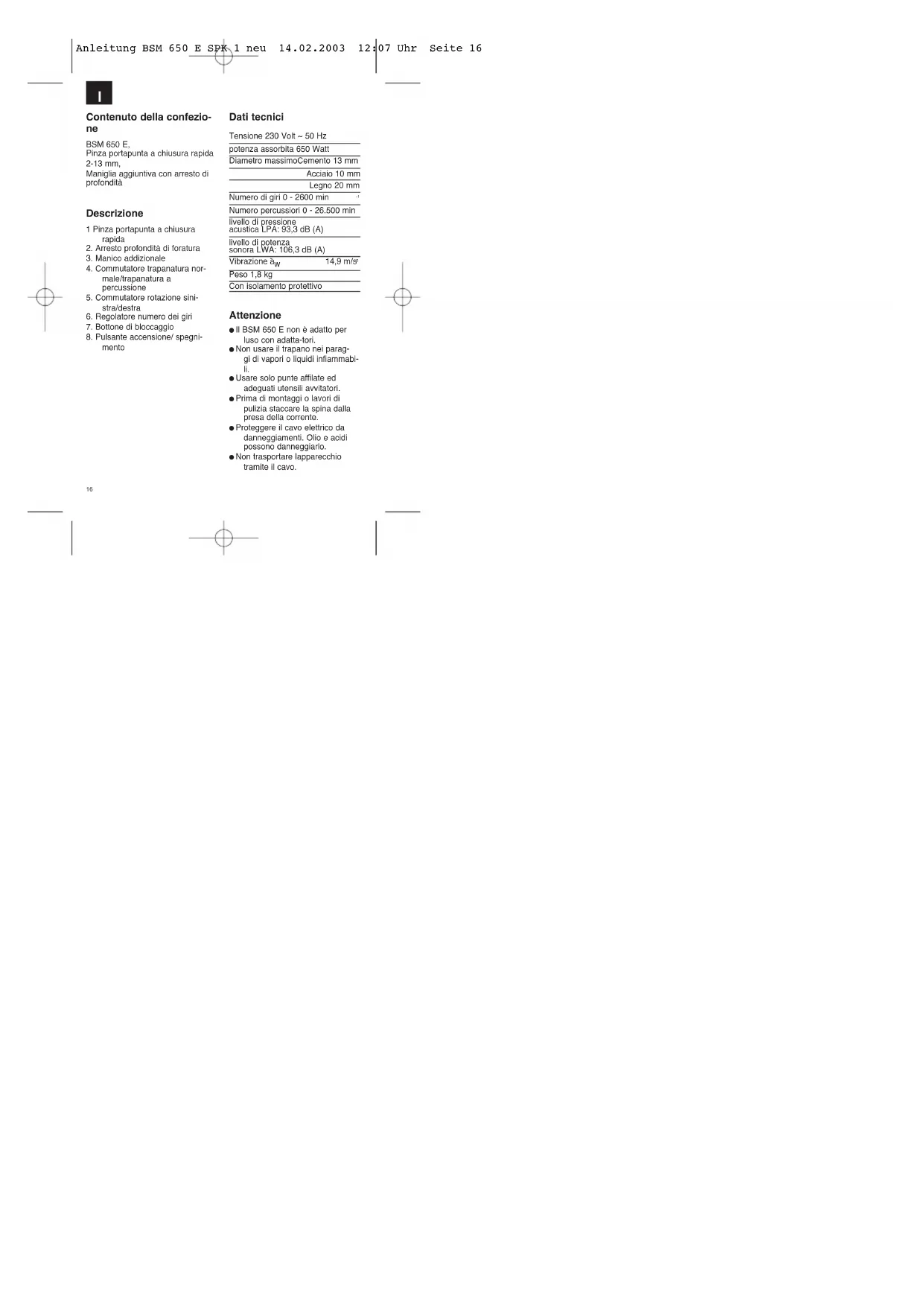

Contenuto della confezione

BSM 650 E.
Pinza portapunta a chiusura rapida
2-13 mm.
Maniglia aggiuntiva con arresto di profondità

Descrizione

1 Pinza portapunta a chiusura rapida
2. Arresto profondità di foratura
3. Manico addizionale
4. Commutatore trapanatura normale/trapanatura a percussione
5. Commutatore rotazione sini- stra/destra
6. Regolatore numero dei giri
7. Bottone di bloccaggio
8. Pulsante accensione/ spegnimento

Dati tecnici

Tensione 230 Volt \~ 50 Hz

potenza assorbita 650 Watt

Diametro massimoCemento 13 mm

Acciaio 10 mm

Legno 20 mm

Numero di giri 0 - 2600 min

Numero percussiori 0 - 26.500 min

livello di pressione

acustica LPA: 93,3 dB (A)

livello di potenza sonora LWA: 106,3 dB (

14,9 m/s

Peso 1,8 kg

Con isolamento protettivo

Attenzione

• II BSM 650 E non è adatto per luso con adatta-tori.
• Non usare il trapano nei paraggi di vapori o liquidi infiammabili.
  ● Usare solo punte affiliate ed adeguati utensili avvitatori
• Prima di montaggi o lavori di pulizia staccare la spina dalla presa della corrente.
  ● Proteggere il cavo elettrico da danneggiamenti. Olio e acidi possono danneggiarlo.
  ● Non trasportare lapparecchio tramite il cavo.

|

• Non staccare la spina dalla presa della corrente tirando il cavo.
• Fare attenzione che linterruttore del trapano non sia bloccato quando si innesta la spina
• Srotolare completamente il cavo se si usa un tamburo per cavi. Sezione minima del conduttore: 1,5 mm.
  ● Non sovraccaricare la macchina.
• Assicure sufficientemente tutti i pezzi di lavoro.
  ● Lapparecchio non deve essere raggiungibile da bambini
  ● Lavorando a mani libere su scale o impalcature, assicurarsi di avere uno stabile appoggio.
• Localizzare eventuali cavi o condotte dellacqua o del gas nelle pareti, utilizzando un rivelatore di metalli.
• Usare maschere contro la polvere e portare occhiali di protezione durante lavori che producono polvere.
• Affidare eventuali lavori di riparazione soltanto a specialista elettrico.
• Impiegare soltanto pezzi di ricambio originali.
• Il rumore causato sul posto di lavoro può superare gli 85 dB (A); in tal caso prendere le misure necesarie per proteggere lioperatore dal rumore. Il

ru-more di questo apparecchio elettrico. È stato rilevato in funzione di EN

50144-1.

- Valore di vibrazione secondo la EN 50144-1, rilevato sullaim-pugnatura, corrisponde a 14,9 m/s ^2

Manutenzione

● Mantenere il trapano sempre pulito.
● Per la pulizia di parti di plastica non usare sostanze corrosive
- Controllare le spazzole qualora si noti un elevato scintillio.
● Non otturare le fessure per laria.

I

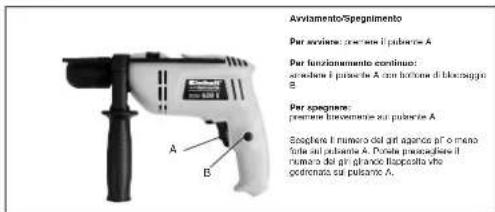

Arvitamento/Spegnimento Par avvione: presece il palante A Par funzionamento continuo: struzione il presente A con botone di bloccaggio B Par apogmente: presece linevamente sul palante A Esoptere il numero del qir agance per o meno ferta sul palante A. Potale proacogliere il numero del qir glanzio di passiva che postornata sul palante A,

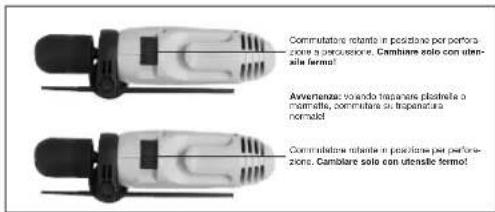

Commutative rotante in positivo per portora zone a percursione, Cambiare solo con uten- sile formol! Avvenenza: usando trapezane platnella o normella, commutare di tropamurea normale! Commutative rotante in positivo per perfura- zone, Cambiare solo con utenile formol!

18

DK

Leverancens omfang

BSM 650 E.

I periodo di garanzia inizia nel giorno dell'acquisto e

dura 2 anni. La garanzia vale nel caso di confezione

diletosa oppure di difetti del materialo e del funzia-

namento. Le componenti da sostituire e il lavoro neces-

sano per la riparazione non vengono calcolati. Non c'è

alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza

GARANTIBEVIS

Con riserva di apporlare modifiche lecniche
