1 2 3 4 5 6 7 Einhell BSM 650 E

D

Lieferumfang

BSM 650 E

Schnellspannbohrfutter 2 - 13 mm,

Zusatzhandgriff mit Tiefenanschlag

Verwendung

Die Bohrmaschine ist zum Bohren

von Löchern in Holz. Eisen

Buntmetallen und Gestein unter

Ver-wendung des entsprechenden

Bohrwerkzeugs ausgelegt.

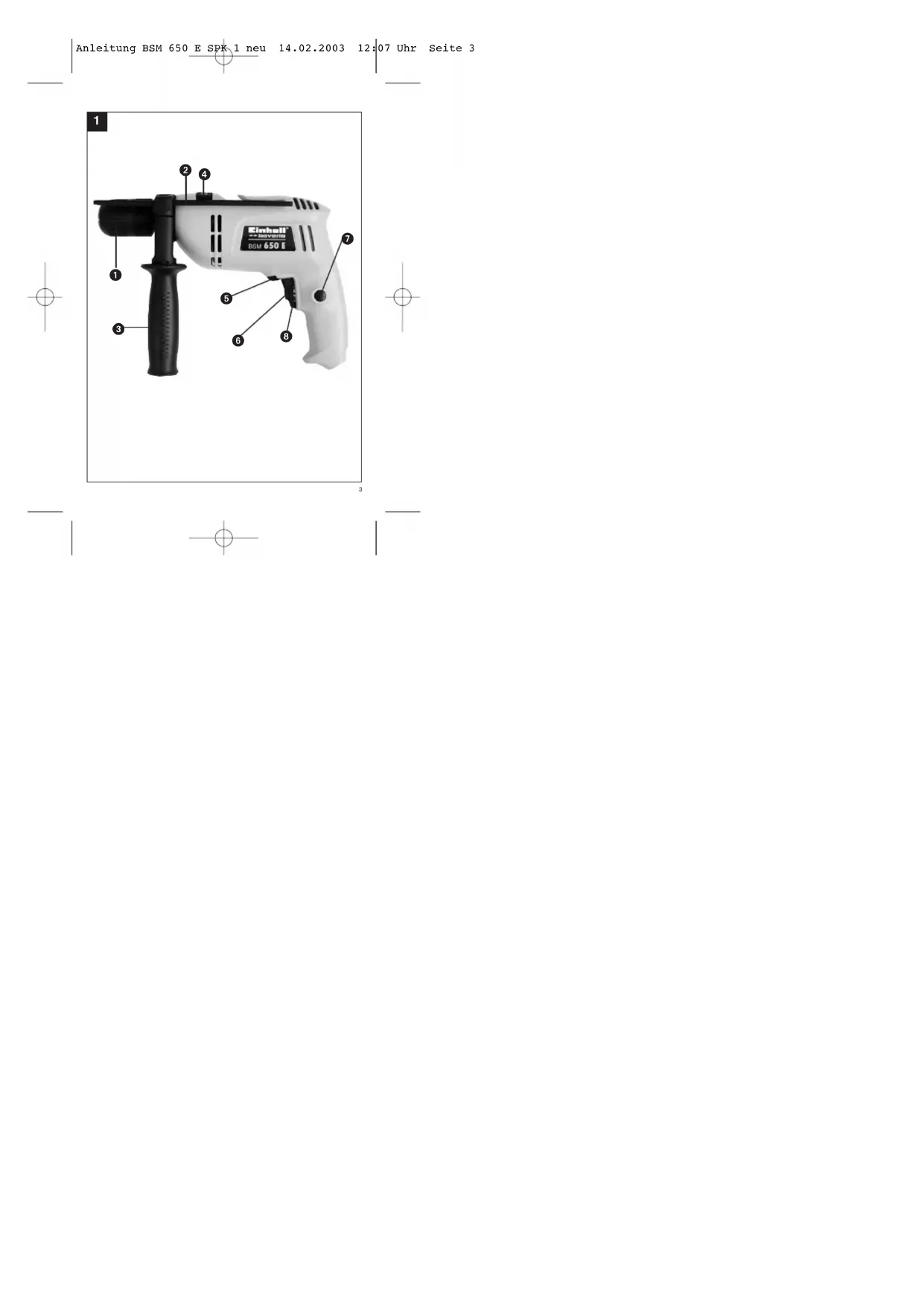

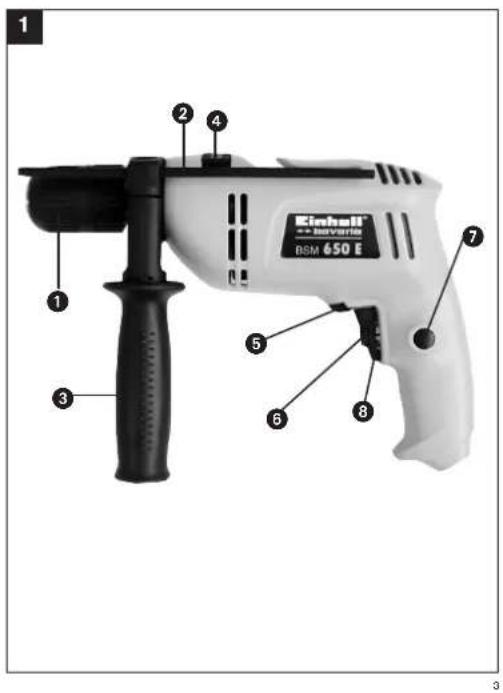

Beschreibung

1 Schnellspannbohrfutter

2 Bohrtiefenanschlag

3 Zusatzgriff

4 Bohren/Schlagbohren-

Umschalter

5 Rechts-/Linkslauf-Umschalter

6 Drehzahl-Regler

7 F e s t s t e l l

8 Betriebsschalter

Technische Daten

Netzspannung 230 V \~ 50 Hz

Aufnahmeleistung 650 W

Bohrleistung Beton 13 mm

Stahl 10 mm

Holz 20 mm

Leerlaufdrehzahl 0 - 2600 min

Schlagzahl 0 - 26.500 min

Schalldruck

pegel LPA 93.3 dB(A)

Schalleistungs-

pegel LWA 106,3 dB(A)

14,9 m/s

Virbation a_w

Schutzisoliert

Gewicht 1,8 kg

Achtung

● Die BSM 650 E ist nicht zum Antrieb von Vorsatzgeräten ausgelegt.

- Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.

● Nur scharfe Bohrer und geeignete Schrauberbits verwenden.

- Ziehen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.

D

● Schützen Sie das Netzkabel vor Beschädigungen. Öl und Säure können das Kabel beschädigen.

● Das Gerät nicht am Netzkabel tragen.

- Den Stecker nicht durch Ziehen am Netzkabel aus der Steckdose entferen

- Achten Sie vor dem Einstecken des Netzsteckers darauf, daß der Betriebsschalter nicht arretiert ist.

- Bei Verwendung von Kabeltrommel, Kabel vollständig abrollen. Drahtquerschnitt min. 1,5 mm².

● Maschine nicht überlasten.

- Sichern Sie alle zu bearbeitenden Werkstücke ausreichend.

● Kindern unzugänglich machen

- Achten Sie auf einen sicherer Stand auf Leitern oder Gerüsten bei freihändigem Bohren.

- In Wänden, wo Strom, Wasser oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren.

- Tragen Sie eine Schutzbrille und verwenden sie eine Staubmaske bei stauberzeugenden Arbeiten.

● Reparaturen dürfen nur vom Elektrofachmann durchgeführt werden.

● Verwenden Sie nur original Ersatzteile

● Die Lärmentwicklung am

Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wurde nach En 50144-1 gemessen.

● Der Wert der ausgesendeten Schwingungen wurde nach EN 50144-1 ermittelt.

Wartung

● Halten Sie Ihre Bohrmaschine immer sauber.

- Benutzen Sie zur Reinigung des Kunststoffes keine ätzen-den Mittel.

- Bei übermäßiger Funkenbildung überprüfen Sie die Kohlenbürsten.

● Halten Sie die Lüftungsschlitze frei.

5

D

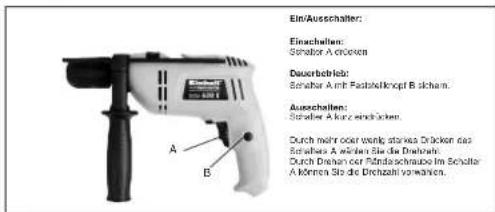

Ein/Ausschalter: Einschaltten: Sensator A. ocrösen Deuerbetriebs: Sensator A mit Fastkühlkopf B. sicham. Ausschaltten: Sensator A kurz einschäften. Durch mehr oder wenig starve Drücken des Sensator A wirden Sie die Drehzahl. Durch Dritten der Rundschrsäufe im Schaller A können Sie die Drehzahl vorwahen.
