Typ produktu	Wiertarka/wkrętarka akumulatorowa udarowa
Marka	PowerPlus
Model	POWX00512
Zasilanie	Akumulator Li-ion 20 V, 2.0 Ah
Uchwyt	13 mm bezkluczykowy
Prędkość biegu jałowego (bieg 1)	0 - 600 min-1
Prędkość biegu jałowego (bieg 2)	0 - 2000 min-1
Maksymalny moment obrotowy	60 Nm
Zdolność wiercenia w drewnie	30 mm
Zdolność wiercenia w metalu	13 mm
Tryb udaru	Tak, do muru/betonu
Lampka robocza	Wbudowana dioda LED
Rękojeść	Miękka rączka TPR
Klips do paska	Zdejmowany i odwracalny
Ładowarka	W zestawie, wskaźnik ładowania LED
Gwarancja	36 miesięcy
Poziom hałasu (LpA)	84 dB(A)
Drgania (aw)	Maks. 3.4 m/s²
Czyszczenie	Miękka ściereczka i woda z mydłem

Często zadawane pytania - POWX00512 PowerPlus

Jak naładować akumulator wiertarki PowerPlus POWX00512?

Podłącz ładowarkę do gniazdka elektrycznego. Włóż akumulator do ładowarki. Czerwona dioda oznacza ładowanie, zielona stała oznacza, że akumulator jest naładowany. Odczekaj, aż akumulator ostygnie przed ładowaniem, jeśli jest gorący. Ładuj tylko w pomieszczeniach.

Jak włożyć i wyjąć akumulator?

Aby włożyć akumulator, wsuń go do gniazda aż do kliknięcia. Aby go wyjąć, naciśnij przycisk odblokowania i pociągnij akumulator do tyłu. Upewnij się, że przełącznik kierunku obrotów znajduje się w pozycji środkowej przed jakąkolwiek czynnością.

Jak ustawić moment obrotowy?

Obróć pierścień regulacji momentu obrotowego znajdujący się za uchwytem. Pozycje od 1 (minimalny moment) do 21 (maksymalny moment) pozwalają dostosować siłę do wkrętów i materiałów. Zawsze zaczynaj od niskiego ustawienia, aby uniknąć uszkodzenia wkrętu lub materiału.

Jak zmienić prędkość obrotową?

Użyj dwupozycyjnego przełącznika prędkości na górze wiertarki. Pozycja 1: niska prędkość (0-600 obr/min) dla dużej mocy. Pozycja 2: wysoka prędkość (0-2000 obr/min) dla szybkiego wiercenia. Nigdy nie zmieniaj prędkości, gdy silnik pracuje.

Jak zmienić kierunek obrotów?

Użyj przełącznika kierunku obrotów nad spustem. Przesuń go w lewo, aby obracać zgodnie z ruchem wskazówek zegara (wkręcanie), w prawo, aby obracać przeciwnie do ruchu wskazówek zegara (odkręcanie). Ustaw go w pozycji środkowej, aby zablokować spust.

Jak używać trybu udaru?

Obróć pierścień regulacji na symbol udaru (młotek). Użyj dobrej jakości wiertła do muru do wiercenia w kamieniu, betonie lub cegle. Wywieraj lekki nacisk i utrzymuj średnią prędkość, aby uzyskać najlepsze rezultaty.

Jak wyczyścić wiertarkę?

Regularnie czyść szczeliny wentylacyjne miękką ściereczką. Do uporczywych zabrudzeń użyj wilgotnej ściereczki z wodą z mydłem. Nigdy nie używaj rozpuszczalników, takich jak benzyna, alkohol lub amoniak. Dokładnie osusz po czyszczeniu.

Jaka jest gwarancja na wiertarkę PowerPlus POWX00512?

Gwarancja wynosi 36 miesięcy od daty zakupu. Obejmuje wady produkcyjne i materiałowe. Wyłączone są: akumulatory, ładowarki, części zużywalne (szczotki, łożyska), akcesoria oraz uszkodzenia spowodowane niewłaściwym użytkowaniem lub zaniedbaniem konserwacji.

Co zrobić, jeśli wiertarka nie uruchamia się?

Sprawdź, czy akumulator jest naładowany i prawidłowo włożony. Upewnij się, że przełącznik kierunku obrotów nie znajduje się w pozycji środkowej (blokada). Jeśli problem nadal występuje, odczekaj, aż akumulator ostygnie, jeśli jest gorący, lub skontaktuj się z autoryzowanym serwisem.

Jak wymienić wiertło lub bit?

Obróć pierścień uchwytu bezkluczykowego w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć szczęki. Włóż wiertło, a następnie obróć pierścień w kierunku zgodnym z ruchem wskazówek zegara, aby mocno zacisnąć. Aby wyjąć, wykonaj czynności w odwrotnej kolejności. Przed wymianą upewnij się, że narzędzie jest wyłączone.

INSTRUKCJA OBSŁUGI POWX00512 PowerPlus

9.7 Spustenie a zastavenie (obr. A)

1 PRZEZNACZENIE....3

5.1 Miejsce użytkowania....4

5.2 Bezpieczeństwo elektryczne....4

5.3 Bezpieczeństwo osobiste....5

5.4 Użytkowanie i konserwacja elektronarzędzi ....5

5.5 Eksploatacja i konserwacja narzędzia akumulatorowego....6

5.6 Serwis....6

6 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA WIERTAREK....6

7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK ......7

7.3 Ryzyka szczątkowe....8

8 CECHY 8

9.1 Ładowanie pakietu akumulatorów....8

9.2 Wskazania ładowania (rys. A)....9

9.3 Wskaźnik pojemności akumulatora (rys. A)....9

9.4 Wkładanie i wyjmowanie akumulatora (rys. A)....9

9.5 Zaczep do paska (ryc. C)....10

9.6 Zakładanie i wyjmowanie końcówki i wiertła (ryc. B) 10

9.7 Uruchamianie i zatrzymywanie (ryc. A)....10

9.8 Zmienna prędkość (ryc. A)....10

POWERPLUS® HIGH QUALITY TOOLS

POWX00512 PL

9.9 Przełącznik spustowy (ryc. A)....10

9.10 Kierunek obrotów (ryc. A)....10

9.10.1 Obroty w prawo:....10

9.10.2 Obroty w lewo:....10

9.11 Regulacja momentu obrotowego (ryc. A)....11

9.12 Wybierak prędkości obrotowej (ryc. A i C)....11

9.14 Wskazówki dotyczące wiercenia 11

9.15 Ustawienie młota 11

9.16 Wiercenie w drewnie....12

9.17 Wiercenie w metalu 12

9.18 Wkrętak 12

10 CZYSZCZENIE I KONSERWACJA 12

10.1 Czyszczenie 12

10.2 Konserwacja 13

11 PARAMETRY TECHNICZNE....13

12 MISJA DŻWIĘKU 13

13 GWARANCJA....13

14 ŚRODOWISKO NATURALNE....14

15 DEKLARACJA ZGODNOŚCI 15

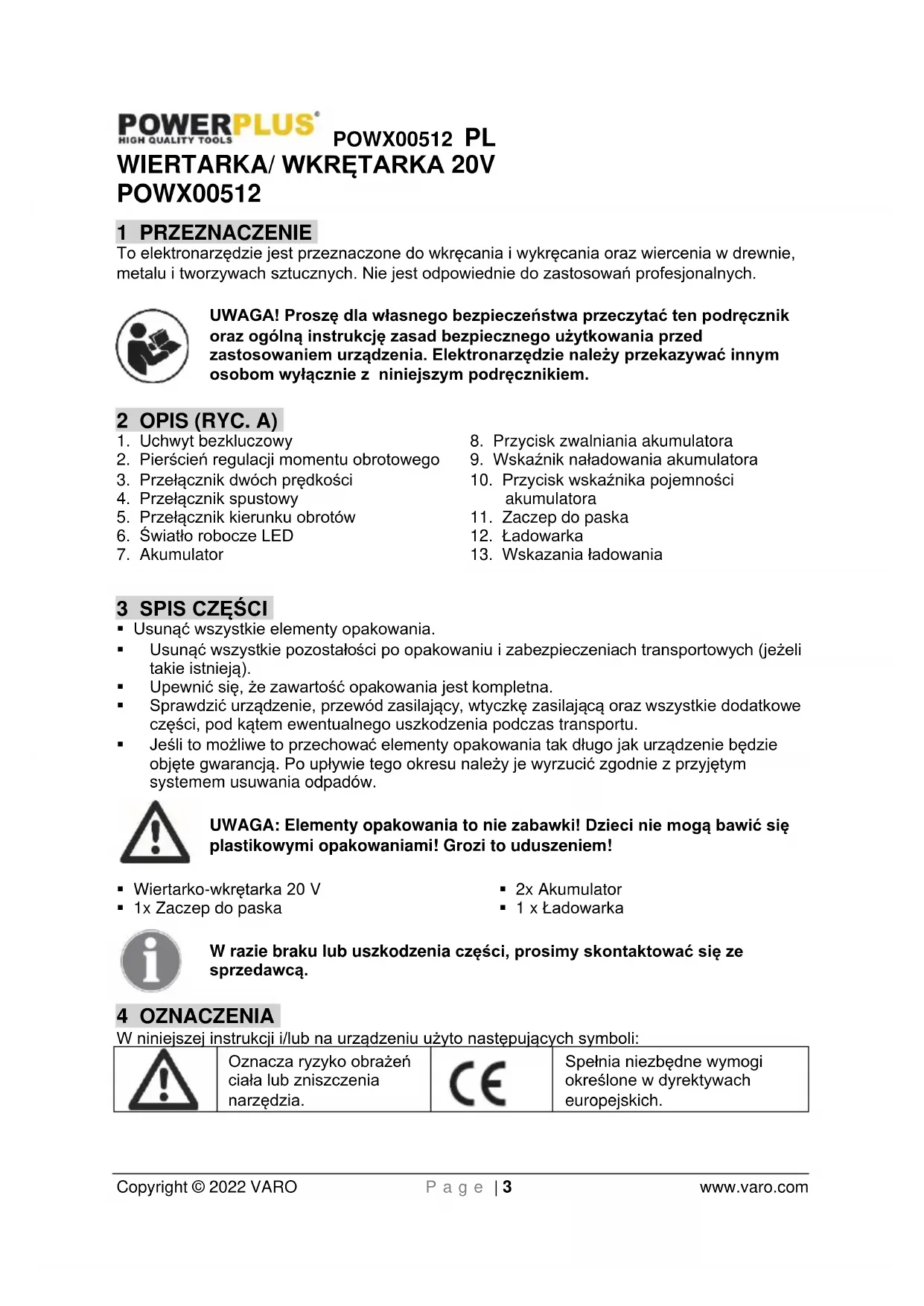

WIERTARKA/ WKRETARKA 20V POWX00512

1 PRZEZNACZENIE

To elektronarzędzie jest przeznaczone do wkręcania i wykręcania oraz wiercenia w drewnie, metalu i tworzywach sztucznych. Nie jest odpowiednie do zastosowań profesjonalnych.

UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.

2 OPIS (RYC. A)

1. Uchwyt bezkluczowy
2. Pierścień regulacji momentu obrotowego
3. Przełącznik dwóch prędkości
4. Przełącznik spustowy
5. Przełącznik kierunku obrotów
6. Światło robocze LED

7. Akumulator

8. Przycisk zwalniania akumulatora

9. Wskaźnik naładowania akumulatora
10. Przycisk wskaźnika pojemności akumulatora
11. Zaczep do paska
12. Ładowarka
13. Wskazania ładowania

3 SPIS CZEŚCI

- Usunąć wszystkie elementy opakowania.

• Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).
  ■ Upewnić się, że zawartość opakowania jest kompletna.
• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.
• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.

UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!

■ Wiertarko-wkrętarka 20 V
■ 1x Zaczep do paska

■ 2x Akumulator
■ 1 x Ładowarka

W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.

4 OZNACZENIA

W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli:

Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.

Spełnia niezbędne wymogi określone w dyrektywach europejskich.

	Uważnie przeczytać instrukcje.			" Urządzenie klasy II – podwójna izolacja – nie trzeba stosować wtyczki z uziemieniem. (tylko dla ładowarki)
	Używać gogli ochronnych.			Nosić rękawice ochronne
	Oznacza ryzyko odniesienia urazów, utraty życia lub uszkodzenia narzędzia w przypadku nieprzestrzegania instrukcji zawartych w niniejszym podręczniku.			Zagrożenie pożarem
	Nie wolno palić pakietu akumulatorów lub ładowarki			SYMBOL SELEKTYWNEGO ZBIERANIATen symbol oznacza, że zużytego sprzętu nie można umieszczać łącznie z innymi odpadami (2012/19/UE).

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI

Proszę przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieczeniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie” odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

• Zawsze sprawdzaj, czy parametry zasilania odpowiadają napięciu określoneju na tabliczce znamionowej.
  Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do narzędzi z napędem elektrycznym z uziemieniem (zerowaniem). Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.
• Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.
• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.

POWX00512 PL

• Nie wykorzystywać kabla zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać kabla do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane kable zwiększają ryzyko porażenia elektrycznego.
• Podczas pracy na zewnątrz należy zastosować odpowiedni kabel przedłużający, przeznaczony do użytku na wolnym powietrzu. Zastosowanie kabla przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.
• Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.

5.3 Bezpieczeństwo osobiste

• Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
• Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
• Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0 (wyłącz). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.
• Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
• Nie wychylac się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowagę. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuacjach.
  Należy odpowiednio się ubierać: nie nosić lużnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Lużna odzież, biżuteria lub długie włosy mogą zaplatać się w ruchome części.
• Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

• Nie wolno przeciązać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, na jakie zostało zaprojektowane.
• Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.
• Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.
• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
• Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed

POWX00512 PL

ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.

• Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.
• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.

5.5 Eksploatacja i konserwacja narzędzia akumulatorowego

• Ładować tylko przy użyciu ładowarki określonej przez producenta. Ładowarka odpowiednia do stosowania z jednym typem pakietu akumulatora może stanowić zagrożenie pożarowe podczas stosowania z innym pakietem.
• Używać elektronarzędzi tylko z przeznaczonymi do nich pakietami akumulatora. Stosowanie jakichkolwiek innych pakietów akumulatora może stwarzać niebezpieczeństwo obrażeń i pożaru.
  Kiedy pakiet akumulatora nie jest używany, należy przechowywać go z dala od metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby i inne. Drobne elementy metalowe mogą spowodować zwarcie elektryczne między biequnami. Zwarcie biequnów akumulatora może spowodować oparzenia lub pożar.
  W niekorzystnych warunkach pracy z akumulatora może wycieknąć płyn - należy unikać kontaktu z nim! Jeśli przypadkowo dojdzie do kontaktu ze skórą, spłukać wodą. Jeśli dojdzie do kontaktu płynu z oczami, konieczna jest pomoc lekarska. Płyn wyciekający z akumulatora może powodować podrażnienia lub oparzenia.
• Nie używać uszkodzonego ani zmodyfikowanego pakietu akumulatorów ani narzędzia. Uszkodzone lub zmodyfikowane akumulatory mogą wykazywać nieprzewidywalne zachowanie skutkujące pożarem, wybuchem lub ryzykiem urazu.
• Nie narażać pakietu akumulatorów ani narzędzia na ogień lub nadmierną temperaturę. Narażenie na ogień lub temperaturę powyżej 130 °C może być przyczyna eksplozji.
• Przestrzegać wszystkich instrukcji ładowania i nie ładować pakietu akumulatorów ani narzędzia poza zakresem temperatur podanym w instrukcji. Ładowanie w nieprawidłowy sposób lub w temperaturze poza podanm zakresem może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

5.6 Serwis

- Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

6 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA WIERTAREK

• Podczas pracy elektronarzędzie wolno chwytać tylko za izolowane powierzchnie chwytowe, ponieważ narzędzie tnące może się zetknąć z ukrytymi przewodami. Kontakt z przewodem pod napięciem może spowodować, że nieosłonięte części metalowe elektronarzędzia znajdują się pod napięciem, co może spowodować porażenie operatora pradem elektrycznym.
• Przed wymianą lub regulacją poczekać na ostygnięcie wiertła. Podczas pracy wiertła silnie się nagrzewajia i może dojść do oparzenia.
• Utrzymywać w dobrym stanie etykiety i tabliczkę znamionową narzędzia. Zawierają one ważne informacie dotyczące bezpieczeństwa.
• Unikać niezamierzonego uruchamiania. Przed włączeniem narzędzia przygotować się do pracy.

POWX00512 PL

• Nie wolno odkładać narzędzia dopóki całkowicie się nie zatrzyma. Części ruchome mogą zaczepiać się o powierzchnie i doprowadzić do utraty kontroli nad narzędziem.
• Podczas korzystania z ręcznych elektronarzędzi, pewnie trzymać uchwyt narzędzia dwiemą rekami, w celu zrównoważenia momentu rozruchowego.
• Nie wolno pozastawiać narzędzia bez nadzoru, kiedy podłączony jest pakiet akumulatorów. Przed pozostawieniem narzędzia wyłączyć je i zdjać pakiet akumulatorów.
• Ładowarka nagrzewa się w czasie używania. Temperatura ładowarki może podnieść się do niebezpiecznego poziomu i spowodować zagrożenie pożarem, jeżeli nie będzie ona posiadać odpowiedniej wentylacji, z powodu usterki elektrycznej lub używania w gorącym otoczeniu. Nie wolno umieszcać ładowarki na palnej powierzchni. Nie wolno zasłaniać otworów wentylacyjnych ładowarki. Szczególnie należy unikać umieszczania ładowarki na dywanach i pledach; są one nie tylko łatwopalne ale również zasłaniają otwory wentylacyjne pod ładowarką. Umieścić ładowarkę na stabilnej, twardej i niepalnej powierzchni (takiej jak stabilny metalowy stół roboczy lub podłoga betonowa) co najmniej 30 cm od wszelkich palnych przedmiotów, takich jak zasłony lub ściany. W miejscu tym powinny znajdować się gaśnica i czujnik dymu. Podczas ładowania okresowo sprawdzać ładowarkę i pakiet akumulatorów.
• Produkt ten nie jest zabawka. Trzymać go poza zasiegiem dzieci.
• Ostrzeżenia, środki ostrożności i instrukcje zawarte w niniejszym podręczniku nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność są czynnikami, których nie można wbudować w produkt, ale muszą być zapewnione przez użytkownika.

7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK

Stosować jedynie akumulatory i ładowarki przeznaczone dla tego narzędzia.

7.1 Akumulatory

■ Nie wolno nigdy próbować z jakiegokolwiek powodu otwierać akumulatorów.
- Nie wolno przechowywać w miejscach, gdzie temperatura może przekraczać 40°C.
■ Ładować tylko przy temperaturach otoczenia od 4°C do 40°C.
- Podczas utylizacji akumulatorów przestrzegać instrukcji zawartych w rozdziale „Ochrona środowiska”.
- Nie powodować zwarć. W przypadku wykonania połączenia między biegunem dodatnim (+) a ujemnym (-) bezpośrednio lub przez przypadkową styczność z przedmiotem metalowym, następuje zwarcie akumulatora, a przepływ wysokiego napięcia spowoduje wytworzenie ciepła, co może prowadzić do rozerwania obudowy lub pożaru.
- Nie podgrzewać. Jeżeli akumulatory zostaną podgrzane do temperatury powyżej 100°C, elementy uszczelniające i izolacyjne oraz inne części z polimerów mogą zostać uszkodzone w wyniku wycieku elektrolitu i/lub zwarcia wewnętrznego prowadzącego do wytworzenia ciepła powodującego rozerwanie obudowy lub pożar. Dodatkowo nie wolno wrzucać akumulatorów do ognia – może to spowodować wybuch i/lub intensywny proces palenia.

- W warunkach ekstremalnych może dojść do wycieku z akumulatora. W przypadku zaobserwowania cieczy na akumulatorze postepować iak niżej:

–Dokładnie wytrzeć ciecz za pomocą ściereczki. Unikać kontaktu ze skóra.

–W przypadku kontaktu ze skórą lub oczami, postępować zgodnie z poniższymi zaleceniami:

√ Natychmiast przepłukać woda. Zneutralizować za pomocą delikatnego kwasu, takiego jak sok z cytryn lub ocet.

POWX00512 PL

√ W przypadku kontaktu z oczami intensywnie płukać czystą wodą przez co najmniej 10 minut. Skonsultować się z lekarzem.

Zagrożenie pożarem! Unikać zwarcia styków odłączanego akumulatora. Nie spalać akumulatora w piecu.

7.2 Ładowarki

• Nie wolno nigdy próbować ładować baterii jednorazowego użytku.
  ■ Uszkodzone przewody należy natychmiast wymienić.
• Nie wolno wystawiać na działanie wody.
• Nie wolno otwierać ładowarki.
• Nie wolno sondować ładowarki.
• Ładowarka przeznaczona jest wyłącznie do użytku w pomieszczeniach.

7.3 Ryzyka szczątkowe

• Nawet jeśli narzędzie jest używane zgodnie z zaleceniami, nie można wyeliminować wszystkich czynników ryzyka szczątkowego. W związku z konstrukcją i budową urządzenia mogą powstawać następujące rodzaje zagrożeń:
• uszkodzenie płuc w przypadku niestosowania skutecznej maski przeciwpyłowej;
• uszkodzenie słuchu w przypadku niestosowania skutecznych środków ochrony słuchu;
• uszczerbek na zdrowiu wynikający z emisji drgań, jeśli użytkownik używa elektronarzędzia przez dłuższy czas, nieodpowiednio się z nim obchodzi i nie stosuje odpowiedniej konserwacji.

8 CECHY

Zalety akumulatorów Li-ion:

• Akumulatory Li-ion mają lepszy stosunek pojemności do masy (większa moc przy lżejszym akumulatorze, bardziej kompaktowe)
• Brak efektu pamięci (utrata pojemności po szeregu cykli ładowania/rozładowania), jak w innych typach akumulatorów. (Ni-Cd, Ni-MeH itd.).
• Ograniczone samorozładowanie. (Patrz również rozdział: Przechowywanie)

8.2 Miękki uchwyt TPR

Wiertarka bezprzewodowa wyposażona jest w miękki uchwyt TPR i części zabezpieczające. TPR (guma termoplastyczna) jest materiałem sprężystym, pochłaniającym uderzenia i przyjaznym dla środowiska (nadającym się do recyklingu).

9 OBSŁUGA

9.1 Ładowanie pakietu akumulatorów

Pakiet akumulatorów dla narzędzia dostarczany jest w stanie niskiego naładowania celem zapobieżenia możliwym problemom, dlatego przed pierwszym użyciem należy naładować pakiet akumulatora.

Uwaga: Podczas pierwszego ładowania akumulatory nie osiągną stanu pełnego naładowania. Pełna naładowanie będzie następować po kilku cyklach ładowania. Akumulator wolno ładować tylko w pomieszczeniach.

Po normalnym użytkowaniu do całkowitego naładowania akumulatora potrzebny jest czas ładowania około 1 godziny. Podczas ładowania pakiet akumulatorów nieznacznie się rozgrzeje, jest to zjawisko normalne i nie wskazuje problemów.

POWX00512 PL

Nie wolno umieszczac ładowarki w miejscu narażonym na ekstremalne ciepło lub zimno. Najlepsza jest normalna temperatura pokojowa. Kiedy akumulator zostanie całkowicie naładowany, odłączyć ładowarkę od źródła zasiania i wyjąc pakiet akumulatorów z ładowarki. Uwaga:

• Przed ładowaniem poczekać na całkowite wystygnięcie pakietu akumulatora.
• Przed ładowaniem sprawdzić pakiet akumulatora, nie wolno ładować pękniętego lub przeciekającego pakietu akumulatora.

9.2 Wskazania ładowania (rys. A)

Podłączyć ładowarkę do gniazdka sieciowego

• Gotowa do ładowania
  ■ Czerwono: ładowanie.
• Świeci stale na zielono: naładowany

Uwaga: jeżeli akumulator nie pasuje należy go odłączyć i sprawdzić czy pakiet akumulatora jest prawidłowy dla danego modelu ładowarki, jak pokazano w karcie charakterystyk. Nie wolno ładować żadnego innego pakietu akumulatorów lub jakiegokolwiek pakietu akumulatorów, który nie pasuje pewnie do ładowarki.

• Po podłączeniu okresowo sprawdzać ładowarkę i pakiet akumulatorów
• Po zakończeniu ładowania odłączyć zasilacz od gniazdka i odłączyć go od pakietu akumulatora.
• Przed użyciem poczekać na całkowite wystygnięcie pakietu akumulatora.
• Ładowarkę i pakiet akumulatora przechowywać w pomieszczeniu, poza zasięgiem dzieci.

UWAGA: Jeżeli po ciągłym użytkowaniu w narzędziu akumulator jest gorący, przed ładowaniem pozostawić go do ochłodzenia do temperatury pokojowej. Spowoduje to wydłużenie żywotności akumulatorów.

UWAGA: Usunąć pakiet akumulatora ze stojaka ładowarki korzystając z pomocy kciuka lub palców; nacisnąć przycisk zwalniający akumulator i jednocześnie wyciągnąć pakiet akumulatora.

9.3 Wskaźnik pojemności akumulatora (rys. A)

Wskaźniki pojemności akumulatora (9) znajdują się na pakiecie akumulatora; można sprawdzać stan pojemności akumulatora po naciśnięciu przycisku (10). Przed użyciem narzędzia należy nacisnąć przełącznik spustu celem sprawdzenia, czy akumulator jest wystarczająco naładowany do prawidłowej pracy.

Te 3 diody mogą pokazywać stan poziomu pojemności akumulatora:

3 diody podświetlone: akumulator całkowicie naładowany

2 diody podświetlone: akumulator naładowany w 60%

1 dioda podświetlona: akumulator prawie rozładowany

9.4 Wkładanie i wyjmowanie akumulatora (rys. A)

OSTRZEŻENIE: Przed wykonaniem jakichkolwiek ustawień upewnić się, że wiertarka jest wyłączona, a wybierak kierunku obrotów znajduje się w położeniu środkowym.

- Przytrzymać narzędzie jedną ręką, a pakiet akumulatora (7) drugą.

POWX00512 PL

- W celu zainstalowania: nacisnąć i przesunąć pakiet akumulatorów do gniazda akumulatorów upewniając się, że zapadka zwalniająca na tylnej stronie akumulatora wskakuje na miejsce i akumulator jest zamocowany przed rozpoczęciem pracy.

- W celu zdemontowania: nacisnąć zapadkę zwalniająca akumulatora i jednocześnie wyciągnąć pakiet akumulatora.

9.5 Zaczep do paska (ryc. C)

Zaczep do paska (9) jest wygodny do czasowego zawieszenia narzędzia.

Podczas podłączania lub wymiany zaczepu do paska (9) używać tylko dołączonej śruby. Pamiętać o bezpiecznym dokręceniu śruby. Zaczep do paska może być przymocowany dostarczonymi śrubami do jednego z boków narzędzia dla użytkownika prawo- lub leworęcznego. Jeśli zaczep do paska nie jest w ogółe potrzebny, można go zdjąć z narzędzia. Aby przesunąć hak pasa lub zaczep do paska, należy wyjąć utrzymującą go śrubę i zamocować ją po przeciwnej stronie. Pamiętać o bezpiecznym dokręceniu śruby.

9.6 Zakładanie i wyjmowanie końcówki i wiertła (ryc. B)

Wiertarka ma uchwyt bezkluczowy celem zapobieżenia poluzowaniu końcówki lub wiertła.

■ Przytrzymać pewnie jedną ręką uchwyt wiertarki bezprzewodowej.
- Obracać pierścień A w lewo druga ręką do chwili na tyle dużego otwarcia uchwytu narzędzia, aby narzędzie się zmieściło.
■ Włożyć wiertło lub końcówkę wkretaka do uchwytu wiertarki.
- Obracać pierścień A w prawo, do całkowitego zaciśniecia narzędzia.

Narzędzie wyjmować postępując w odwrotnej kolejności.

9.7 Uruchamianie i zatrzymywanie (ryc. A)

Wiertarka jest uruchamiana i zatrzymywana przez wciśnięcie i zwolnienie spustu włącznika/wyłącznika.

9.8 Zmienna prędkość (ryc. A)

- To elektronarzędzie wyposażono w przełącznik regulacji prędkości ze spustem (4), który umożliwia uzyskiwanie większej prędkości i momentu obrotowego wraz ze zwiększaniem nacisku na spust. Im silniejszy nacisk na spust, tym większa prędkość obrotowa narzędzia.

9.9 Przełącznik spustowy (ryc. A)

■ Spust przełącznika (4) można zablokować w środkowym położeniu.
- Ta opcja pozwala na zmniejszenie ryzyka przypadkowego uruchomienia narzędzia, kiedy nie jest ono używane. W celu zablokowania przełącznika spustowego (4) ustawić przełącznik kierunku obrotów (5) w położeniu środkowym.

9.10 Kierunek obrotów (ryc. A)

- Do zmiany kierunku obrotów służy przełącznik kierunku obrotów (5) umieszczony nad przełącznikiem spustowym.

9.10.1 Obroty w prawo:

W celu wybrania obrotów w prawo należy zwolnić przełącznik spustowy i popchnąć przełącznik kierunku obrotów (5) w lewa stronę narzędzia.

9.10.2 Obroty w lewo:

W celu wybrania obrotów do lewo należy zwolnić przełącznik „Spust” i popchnąć przełącznik kierunku obrotów (6) w prawa stronę narzędzia.

9.11 Regulacja momentu obrotowego (ryc. A)

Regulacji momentu obrotowego dokonuje się przez przekręcenie pierścieniem regulacji momentu obrotowego (2); im wyższe położenie, tym wyższy moment obrotowy. Moment obrotowy jest mniejszy, kiedy pierścień regulacji momentu zostanie ustawiony na najniższą wartość: "1" oznacza najniższą wartość, a „21” - najwyższą.

Moment obrotowy jest ustawiany przy użyciu regulacji momentu odpowiednio do różnych rodzajów śrub i materiału; aby zapewnić odpowiedni moment obrotowy w przypadku długiej śruby i twardego materiału należy wybrać ustawienie większej wartości.

9.12 Wybierak prędkości obrotowej (ryc. A i C)

UWAGA: oznaczenie „1” to położenie niskiej prędkości, oznaczenie „2” to położenie dużej prędkości, które są wytłoczone na przycisku wybieraka dwóch prędkości.

Wiertarka bezprzewodowa ma dwubiegową przekładnię zaprojektowaną do wiercenia z prędkością 1 (niska) lub 2 (wysoka). Na górze wiertarki znajduje się przełącznik suwakowy do wyboru albo prędkości niskiej albo wysokiej. Po popchnięciu przycisku do przodu i wybraniu zakresu niskich prędkości prędkość ulegnie zmniejszeniu, ale będą dostarczane większa moc i moment obrotowy. W przypadku korzystania z wiertła przy dużym zakresie prędkości: Prędkość wzrośnie, ale dostarczana będzie mniejsza moc i moment. W przypadku zastosowań wymagających większej mocy i momentu obrotowego należy stosować niską prędkość, a w przypadku szybkiego wiercenia — wysoką prędkość.

Ważne: NIGDY nie wolno regulować wybieraka dwóch prędkości, kiedy wiertarka pracuje. Zawsze należy najpierw poczekać na jej całkowite zatrzymanie.

Lampkę roboczą LED (6) można uruchomić przed uruchomieniem silnika lekkim naciśnięciem przełącznika. Oświetła one miejsce pracy celem jego uprzedniego sprawdzenia i świeci również w czasie pracy.

OSTRZEŻENIE: Nie wolno patrzeć bezpośrednio w strumień światła. Nigdy nie wolno kierować wiązki światła na osobę lub przedmiot inny niż element obrabiany.

Nie wolno kierować umyślnie wiązki światła na osoby i należy zapewnić, że nie jest ona skierowana w oczy osób na czas dłuższy niż 0,25 s.

9.14 Wskazówki dotyczące wiercenia

Przed wiercieniem ustawić pierścień funkcyjny na tryb wiercenia "3".

W przypadku wiercenia w gładkich, twardych powierzchniach do oznaczenia miejsca wiercenia otworu zastosować punktak. Zapobiegnie to poślizgowi wiertła od środka podczas rozpoczynania wiercenia otworu. Narzędzie trzymać pewnie i umieścić końcówkę wiertła lub wkrętaka na przedmiocie obrabianym, stosując tylko tyle nacisku, aby utrzymać skrawanie materiału przez wiertło. Nie wymuszać ani nie stosować nacisku bocznego do poszerzenia otworu.

9.15 Ustawienie młota

W celu zapewnienia maksymalnej wydajności, stosować dobrej jakości wiertła do betonu w

wiertarce udarowej, wybierak trybu działania przestawić do położenia trybu udarowego, „Używać tego ustawienia tylko do wiercenia lub przewiercania kamienia/betonu. Ustawienie młota działa prawidłowo podczas wiercenia/dłutowania w głąb materiałów.

Przyłożyć nieznaczny nacisk i wybrać średnią prędkość, aby uzyskać optymalne warunki wiercenia w cegle.

Przyłożyć dodatkowy nacisk i wybrać wysoką prędkość w twardych materiałach, np. w betonie. Przed wiercieniem w płytkach należy próbować pracy na niepotrzebnym kawałku i ustalić najlepszą prędkość i nacisk.

9.16 Wiercenie w drewnie

W celu zapewnienia maksymalnej wydajności do wiercenia w drewnie stosować wiertła ze stali szybkotnącej. Obrócić pierścień regulacji momentu na wiertarce do wymaganego ustawienia momentu. Rozpoczynać wiercenie z bardzo małą prędkością celem uniknięcia ześliźnięciu się wiertła w punkcie startu. Zwiększać prędkość obrotową wraz w wchodzeniem wiertła w materiał. Podczas wiercenia otworów przelotowych umieścić klocek drewniany pod elementem obrabianym celem zapobieżenia powstaniu powyrywanych lub nierównych krawędzi dolnej strony otworu.

9.17 Wiercenie w metalu

W celu zapewnienia maksymalnej wydajności do wiercenia w metalu lub stali stosować wiertła ze stali szybkotnącej. Obrócić pierścień regulacji momentu na wiertarce do wymaganego ustawienia momentu. Rozpoczynać wiercenie z bardzo małą prędkością celem uniknięcia ześliźnięciu się wiertła w punkcie startu. Utrzymywać prędkość obrotową i nacisk umożliwiające skrawanie bez przegrzewania wiertła.

Zastosowanie zbyt dużego nacisku spowoduje:

• przegrzanie wiertła,
• zużycie łożysk,
  ■ wygięcie lub spalenie wiertła,

- uzyskanie otworów przesuniętych względem środka lub o nieregularnym kształcie. Podczas wiercenia dużych otworów w metalu zalecane jest najpierw wiercenie wiertłem o mniejszej średnicy, a wykończenie otworu wiertłem o większej średnicy. Należy równie smarować wiertło olejem w celu poprawy wiercenia i zwiększenia trwałości wiertła.

9.18 Wkrętak

• Ustawić regulację obrotów wystarczająco nisko, by pozostawić margines bezpieczeństwa. Rozpocząć od niskiego ustawienia momentu obrotowego podczas pierwszego wkręcania śrub w materiał. Następnie wyregulować ustawienie po ustaleniu prawidłowej siły.
• Ustawienie momentu obrotowego jest determinowane przez rozmiar wkręta i twardość materiału.
• Moment obrotowy rozpoczyna sie od ustawienia „1”, a kończy na wartości „21” (najwyższy moment obrotowy).

10 CZYSZCZENIE I KONSERWACJA

10.1 Czyszczenie

• Otwory wentylacyjne urządzenia utrzymywać w czystości celem zapobieżenia przegrzaniu silnika.
• Regularnie czyścić obudowę maszyny miękką szmatką, korzystnie po każdym użyciu.
• Szczeliny wentylacyjne powinny być wolne od pyłu i brudu.
• Jeżeli zabrudzenie nie zejdzie użyć miękkiej szmatki zwilżonej wodą z mydłem.
• Nigdy nie wolno stosować rozpuszczalników, takich jak benzyna, alkohol, woda amoniakalna itp. Takie rozpuszczalniki mogą uszkodzić części plastikowe.

10.2 Konserwacja

- Nasze urządzenia zostały zaprojektowane do pracy przez długi okres czasu przy minimalnej konserwacji. Długotrwała zadowalająca praca zależy od odpowiedniej troski o urządzenie i regularnego czyszczenia.

11 PARAMETRY TECHNICZNE

Model No.	POWX00512
Uchwyt	13 mm keyless
Zasilacz	20 Volt DC
Pojemność akumulatora	2.0 Ah
Typ akumulatora	Li-ion
Biegi	2 speed
Ustawienie prędkości obrotowej 1	0 - 600 min-1
Ustawienie prędkości obrotowej 2	0 – 2000 min-1
Moment obrotowy	60 Nm (MAX.)
Głębokość wiercenia w drewnie	30 mm
Głębokość wiercenia w metalu	13 mm

12 MISJA DŻWIĘKU

Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=5 m/s²)

Poziom ciśnienia akustycznego LpA	84 dB(A)
Poziom mocy akustycznej LwA	95 dB(A)

UWAGA! Moc akustyczna dźwięku może przekraczać 85 dB(A), w takim wypadku należy zastosować środki indywidualnej ochrony słuchu.

aw (Poziom wibracji):

3,4 m/s²

K = 1,5 ~m / s^2

13 GWARANCJA

• Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.
• Gwarancja obejmuje awarie wynikające z wad materiałowych i wykonawczych, nie obejmuje natomiast wad wynikających z normalnego zużycia takich części jak: łożyska, szczotki, przewody, wtyczki oraz takich akcesoriów jak końcówki, wiertła, brzeszczoty piły, itd.; nie obejmuje także uszkodzeń i usterek spowodowanych przez niewłaściwe używanie produktu, jego modyfikacji i wypadków. Gwarancja nie obejmuje również kosztów transportu.
• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy akumulatorów i ładowarek oraz części uszkodzonych z powodu zwykłego zużycia, takich jak w szczególności łożyska, szczotki, przewody, wtyczki itd. Niniejsza gwarancja nie obejmuje również takich akcesoriów jak wiertła, bity, tarcze tnące itd.
• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.
• Więcej informacji można uzyskać, dzwoniąc na numer: 00 32 3 292 92 90.

POWX00512 PL

• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.
• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
• Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.
• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek weglowych itp.).
  ■ Jako dowód zakupu należy zachować rachunek.
• Niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu, formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.

14 ŚRODOWISKO NATURALNE

Zgodnie z art. 13 ust 1. Ustawy z dnia 11 września 2015 roku o zużytym sprzęcie elektrycznym i elektronicznym zakazuje się umieszczania zużytego sprzętu łącznie z innymi odpadami. Elektroodpady nie mogą być wyrzucane do pojemników do selektywnej zbiórki odpadów komunalnych. Można je oddać w specjalnie wyznaczonych miejscach np. Punkt Selektywnej Zbiórki Odpadów Komunalnych lub/ bądź w punktach handlowych oferujących w sprzedaży sprzęt elektroniczny.

Należy postępować zgodnie z obowiązującymi w Polsce przepisami dotyczącymi selektywnej zbiórki urządzeń elektrycznych i elektronicznych. Prawidłowa gospodarka odpadami pomaga uniknąć potencjalnych skutków dla środowiska i zdrowia ludzi wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

15 DEKLARACJA ZGODNOŚCI

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że

produkt: Wiertarka 20V

znak towarowy: PowerPlus

model: POWDP15100

spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opartych na zastosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.

Dyrektywy europejskie (wraz z dyrektywami je zmieniającymi, jeżeli takie istnieją):

2011/65/EU

2006/42/EC

2014/30/EU

Europejskie normy zharmonizowane (wraz z ewentualnymi zmianami):

EN62841-1:2015

EN62841-2-1 : 2018

EN55014-1:2017

EN55014-2:2015

Osoba odpowiedzialna za przechowywanie dokumentacji technicznej:

Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Niżej podpisany działa w imieniu zarządu firmy, na podstawie udzielonego mu pełnomocnictwa,

Mertens Ludo

Ludo Mertens

Dyrektor ds. Certyfikacji
