| Produkttype | Trådløs slagboremaskin/skrutrekker |
| Merke | PowerPlus |
| Modell | POWX00512 |
| Strømforsyning | Li-ion batteri 20 V, 2.0 Ah |
| Chuck | 13 mm nøkkelfri |
| Tomgangshastighet (hastighet 1) | 0 - 600 min-1 |
| Tomgangshastighet (hastighet 2) | 0 - 2000 min-1 |
| Maksimalt dreiemoment | 60 Nm |
| Boringskapasitet tre | 30 mm |
| Boringskapasitet metall | 13 mm |
| Slagmodus | Ja, for mur/betong |
| Arbeidslys | Innebygget LED |
| Håndtak | Soft grip TPR |
| Belteklips | Avtagbar og reversibel |
| Lader | Inkludert, LED ladeindikator |
| Garanti | 36 måneder |
| Støynivå (LpA) | 84 dB(A) |
| Vibrasjoner (aw) | Maks 3,4 m/s² |
| Rengjøring | Myk klut og såpevann |
Ofte stilte spørsmål - POWX00512 PowerPlus
Brukerspørsmål om POWX00512 PowerPlus
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Boremaskin i PDF-format gratis! Finn veiledningen din POWX00512 - PowerPlus og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. POWX00512 av merket PowerPlus.
BRUKSANVISNING POWX00512 PowerPlus
5.1 Arbeidsplassen....4
5.2 Elektrisk sikkerhet....4
5.3 Personsikkerhet....4
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy....5
5.5 Bruk og vedlikehold av verktøy med batteri 5
5.6 Service....6
6 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR DRILLER6
7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE 6
7.1 Batterier....6
7.2 Ladere....7
7.3 Risiko....7
8 FUNKSJONER....7
8.1 Li-ion batteri (5)....7
8.2 TPR mykt håndgrep....7
9 BRUK....7
9.1 Lade batteripakken....7
9.2 Ladeindikasjoner (Fig. A)....8
9.3 Batterikapasitetsindikator (Fig. A)....8
9.4 Sette i og fjerne batteriet (Fig. A)....8
9.5 Belteklips (Fig. C) 8
9.10 Rotasjonsretningen (Fig. A)....9
POWX00512 NO
9.10.1 Rotasjon med klokka:....9
9.10.2 Rotasjon mot klokka: 9
9.11 Justering av momentet (Fig. A)....9
9.12 Hastighetsvelger (Fig. A og C)....9
9.13 LED-lys (Fig. A)....10
9.14 Boretips....10
9.15 Slagfunksjon....10
9.16 Boring i tre 10
9.17 Boring i metall....10
9.18 Bruke skrutrekkeren....11
10 RENGJ∅RING OG VEDLIKEHOLD 11
10.1 Rengjøring....11
10.2 Vedlikehold 11
11 TEKNISKE DATA....11
12 ST∅Y....11
13 GARANTI....11
14 MILJ∅....12
15 SAMSVARSERKLÆRING....13
BORMASKIN/SKRUTREKKER 20V POWX00512
1 TILTENKT BRUK
Dette elektroverktøyet er ment for å bore og skru i trevirke, metall og plast. Det er ikke egnet for profesjonell bruk.
ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanalen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.
2 BESKRIVELSE (FIG. A)
- Nøkkelfri borpatron
- Momentjustering
- To-trinns hastighetsvelger
- Bryter
- Retningen til rotasjonsvelgeren
- Batteripakke
- LED arbeidslys
- Utløserknapp for batteripakke
- Batterikapasitetsindikator
- Knapp for batterikapasitetsindikator
- Belteklips
- Lader
- Ladeindikasjoner
3 PAKKENS INNHOLD
■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.
ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!
■ Bormaskin/skrutrekker 20 V
■ 1x Belteklips
■ 2x Batteripakke
■ 1 x Lader
Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.
4 SYMBOLFORKLARING
Følgende symboler brukes i denne bruksanvisningen eller på maskinen:
 | Indikerer risiko for personskader eller skader på verktøyet. |  | I samsvar med vesentlige krav i EU-direktivet(ene). | |
 | Les manualen før bruk. |  | Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel. (kun for lader) | |
 | Bruk vernebriller |  | Bruk hansker |
 | Indikerer risiko for personskader eller skader på verktøyet. |  | Brannfare |
| Batteri og lader må ikke brennes. | |||

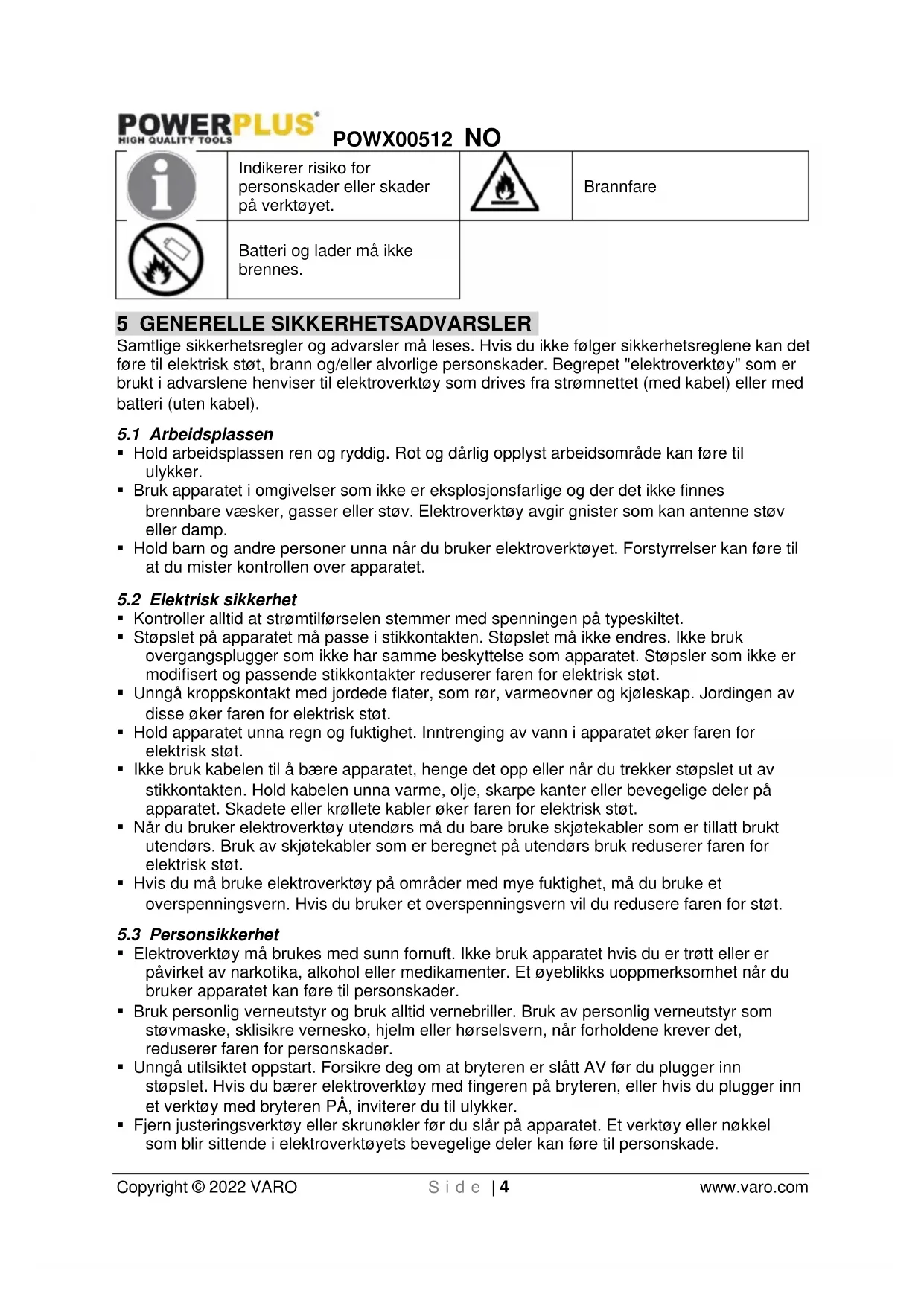

5 GENERELLE SIKKERHETSADVARSLER
Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).
5.1 Arbeidsplassen
- Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
- Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
- Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.
5.2 Elektrisk sikkerhet
- Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.
- Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
- Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
- Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
- Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
- Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
- Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.
5.3 Personsikkerhet
- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
- Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
- Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.
- Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.
POWX00512 NO
- Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.
- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy
- Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.
- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.
5.5 Bruk og vedlikehold av verktøy med batteri
- Ladingen må kun foregå med laderen som er spesifisert av produsenten. En lader som er egnet for en type batteripakke, kan være brannfarlig hvis den blir brukt med en annen batteripakke.
- Elektroverktøy må kun brukes sammen med den batteripakken som er spesifisert for verktøyet. Hvis du bruker en annen batteripakke, kan dette medføre økt risiko for skade og brann.
- Når batteripakken ikke er i bruk, bør den oppbevares et sted der den ikke kommer i kontakt med metallgjenstander, som f.eks. binderser, mynter, nøkler, spikre, skruer og andre små metallgjenstander som kan opprette kontakt mellom polene. Kortslutning av batteriet kan føre til forbrenninger eller brann.
- Ved feil behandling kan batteriet lekke væske. Unngå å komme i kontakt med denne. Hvis du utilsiktet kommer i kontakt med batterivæsken, må du umiddelbart skylle godt med rent vann. Hvis du får væsken i øynene, må du dessuten kontakte lege. Væsken fra batteriet kan forårsake hudirritasjon eller sår.
- Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan være upålitelige og kan forårsake brann, eksplosjon eller personskade.
- Ikke utsett en batteripakke eller verktøy for ild eller ekstremt høye temperaturer. Ild eller temperaturer over 130 °C kan forårsake eksplosjon.
- Følg alle ladeinstruksjonene og unngå å lade batteripakken utenfor temperaturområdet som står spesifisert i instruksjonene. Feil lading eller lading utenfor angitt temperaturområde øker risikoen for brann.
5.6 Service
- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.
6 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR DRILLER
- Hold el-verktøy i isolerte gripeoverflater når du bruker det på steder der kutteverktøyet kan komme i kontakt med skjulte ledninger. Kontakt med en "strømførende" ledning vil gjøre eksponerte metalldeler "strømførende" og gi brukeren støt.
- La bits kjøle seg ned før du berører, skifter eller justerer dem. Bits varmes opp mye under bruk, og kan brenne deg.
- Oppretthold etiketter og navneplater på verktøyet. Disse inneholder viktig sikkerhetsinformasjon.
- Unngå utilsiktet start. Klargjør til å begynne arbeidet før du slår på verktøyet.
- Ikke legg ned el-verktøyet før det har stoppet helt. Bevegelige deler kan ta tak i overflaten og trekke verktøyet ut av din kontroll.
- Når du bruker et håndholdt el-verktøy, må du opprettholde et godt tak på verktøyet med begge hender for å motstå startmoment.
- Ikke la verktøyet være uten tilsyn mens batteripakken er tilkoblet. Slå av verktøyet, og ta ut batteripakken før du forlater det.
- Batteriladeren blir varm under bruk. Laderens varme kan stige til usikre nivåer og skape brannfare hvis den ikke får tilstrekkelig ventilasjon, på grunn av elektrisk feil, eller hvis den brukes i et varmt miljø. Ikke sett laderen på en brennbar overflate. Ikke blokker ventilasjonshullene på laderen. Unngå spesielt å plassere laderen på tepper og ryer. De er ikke bare brennbare, men blokkerer også ventilasjonsåpninger under laderen. Plasser laderen på en stabil, fast, ikke brennbar overflate (som en stabil arbeidsbenk av metall eller betonggulv) minst 30 cm unna alle brennbare gjenstander, som gardiner og vegger. Ha et brannslokkingsapparat og røykdetektor i nærheten. Overvåk laderen og batteripakken hyppig mens de lader.
- Advarslene, forholdsreglene og instruksjonene som er diskutert i denne instruksjonshåndboken kan ikke dekke alle mulige forhold og situasjoner som kan oppstå. Det må forstås av brukeren at sunn fornuft og forsiktighet er faktorer som ikke kan bygges inn i denne produktet, men må sørges for av brukeren.
7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE
Bruk kun batterier og ladere som passer for denne maskinen.
7.1 Batterier
■ Forsøk aldri å åpne dem, uansett grunn.
- Må ikke oppbevares på steder der temperaturen kan overskride 40 °C.
- Må kun lades ved omgivelsestemperaturer på 4 °C til 40 °C.
Når du skal kaste batterier må du følge instruksionene i avsnittet "Beskytte miliøet".
- Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.
- Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ld, da dette kan føre til eksplosion og/eller intens ildutvikling.
- Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger:
POWX00512 NO
- Tørk forsiktig av væsken med en klut. Unngå hudkontakt.
- Ved hud- eller øyekontakt må du følge instruksjonene nedenfor:
√ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik.
√ Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege.
Brannfare! Unngå å kortslutte polene på en løst batteri. Batterier må ikke brennes.
7.2 Ladere
- Forsøk aldri å lade opp vanlige engangsbatterier.
- Defekte ledninger må repareres øyeblikkelig.
■ Laderen må ikke utsettes for vann.
■ Laderen må ikke åpnes. - Ikke stikk objekter i laderen.
- Laderen er kun beregnet på innendørs bruk.
7.3 Risiko
- Selv om verktøyet blir brukt i henhold til instruksjonene, er det likevel ikke mulig å eliminere risikoen for negative bivirkninger fullstendig. Følgende risikoer kan finnes, ut fra verktøyets konstruksjon og design:
- Skade på lungene hvis du ikke bruker en egnet støvmaske.
- Skade på hørselen hvis du ikke bruker egnet hørselsvern.
- Helseplager forårsaket av vibrasjonene fra verktøyet når det er i bruk i lange perioder av gangen, og som ikke blir riktig håndtert i form av pauser og forebyggende tiltak.
8 FUNKSJONER
8.1 Li-ion batteri (5)
- Li-ion batterier har en bedre kapasitet/vekt-forhold (mer strøm med letter og mer kompakte batterier)
- Ingen minneeffekt (tap av kapasitet etter flere ladning/utladningssykluser) som andre typer batterier. (Ni-Cd, Ni-MeH).
- Begrenset selvutlading. (Se også kapittel: Oppbevaring)
8.2 TPR mykt håndgrep
Din trådløse bormaskin er utstyrt med et TPR mykt håndgrep og beskyttende deler. TPR (termoplastgummi) er elastisk, støabsorberende og miljøvennlig (gjenvinnbart)
9 BRUK
9.1 Lade batteripakken
Batteripakken til dette verktøyet leveres nesten utladet for å hindre mulige problemer. Derfor må du lade batteriet før det brukes første gang.
Merk: Batterier vil ikke nå full ladning første gangen de lades opp. Det vil ta flere ladesykluser før de kan fullades. Batterier skal kun lades innendørs.
Etter normal bruk kreves ca. 1 times ladetid for å fullade batteriet.
Batteripakken blir litt varm under ladningen. Dette er normalt og indikerer ikke noe problem.
POWX00512 NO
Ikke plasser laderen på et sted med ekstrem varme eller kulde. Det beste er vanlig romtemperatur. Når batteriet er fulladet, kobler du laderen fra strømforsyningen og tar batteripakken ut av laderen.
Merk:
- La batteripakken kjøles helt ned før lading.
- Inspiser batteripakken før lading. Ikke lad opp et batteri med sprekker eller lekkasje.
9.2 Ladeindikasjoner (Fig. A)
Koble laderen til stikkontakten
Merk: Hvis batteriet ikke passer riktig, må det kobles fra og du må sjekke om batteripakken er av riktig modell for denne laderen, som vist i spesifikasjonsdiagrammet. Ikke lad opp noen annen batteripakke, heller ikke en batteripakke som ikke passer i laderen.
- Overvåk laderen og batteripakken regelmessig mens de er tilkoblet.
- Trekk ut kontakten til laderen og koble den fra batteripakken når den er ferdig.
- La batteripakken kjøle seg helt ned før du bruker den.
- Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.
MERK: Hvis batteriet er varmt etter langvarig bruk av verktøyet, må du la det kjøles ned til romtemperatur før det lades. Dette vil forlenge batteriets levetid.
MERK: Fjern batteriet fra laderen ved å klemme inn utløserknappen og trekke batteripakken av samtidig.
9.3 Batterikapasitetsindikator (Fig. A)
Det er batterikapasitetsindikatorer på batteripakken (9). Du kan kontrollere kapasiteten på batteriet hvis du trykker på knappen (10). Før du bruker maskinen, må du trykke på bryteren for å kontrollere om batteriet er fullt nok for ordentlig bruk.
9.4 Sette i og fjerne batteriet (Fig. A)
ADVARSEL: Før du utfører noen justeringer må du påse at bormaskinen er slått av og at rotasjonsvelgeren står i midtstilling.
- Hold verktøyet med en hånd og batteripakken (5) med den andre.
- Installere: trykk og skyv batteripakken inn i batteriporten. Sørg for at utløseren på baksiden av batteriet klikker på plass og batteriet er festet før du begynner å bruke det.
- Fjerne: Trykk på batteriutløseren og trekk ut batteripakken samtidig.
9.5 Belteklips (Fig. C)
Beltklipsen (9) er praktisk som oppheng for verktøyet for korte perioder. Bruk kun skruen som følger med når du fester eller skifter belteklipsen (9). Pass godt på at skruen er ordentlig festet.
POWX00512 NO
Belteklipsen kan festes på begge sider av verktøyet ved hjelp av den medfølgende skruen og kan dermed tilpasses både venstre- og høyrehendte brukere. Hvis du ikke ønsker belteklipsen i det hele tatt, kan den fjernes fra verktøyet..For å flytte beltekroken eller belteklipsen, løsne skruen som holder den på plass og fest kroken igjen på den andre siden. Pass på at skruen er ordentlig strammet til.
- Holde de myke grepene på den trådløse grillen godt med en hånd.
- Drei den ringen A mot klokken med den andre hånden til borpatronens åpning er stor nok til at verktøyet kan settes inn.
- Sett boret eller skrutrekkeren inn i borpatronen.
- Drei ringen A med klokken til verktøyet sitter godt fast.
Fjern verktøyet i motsatt rekkefølge.
9.7 På/av-bryteren (FIG A)
Bormaskinen startes og stoppes ved å trykke og slippe på/av-bryteren.
9.8 Varierende hastighet (Fig. A)
- Dette verktøyet er utstyrt med en avtrekkerbryter for å justere hastigheten (4). Hastigheten og momentet øker när du trykker inn avtrekkeren. Hastigheten kontrolleres av hvor langt du trykker inn avtrekkeren.
9.9 Låsemekanismen på avtrekkerbryteren (Fig. A)
- Avtrekkerbryteren (4) kan låses i midtstillingen.
- Dette bidrar til å redusere faren for utilsiktet oppstart når verktøyet ikke er i bruk. For å låse avtrekkerbryteren (4) må du plassere velgeren for rotasjonsretningen (5) i midtstillingen.
9.10 Rotasjonsretningen (Fig. A)
- Rotasjonsretningen kontrolleres av velgeren for rotasjonsretning (5) som er plassert over avtrekkerbryteren.
9.10.1 Rotasjon med klokka:
For å velge rotering i retningen med klokka må du slippe opp avtrekkerbryteren og trykke velgeren for rotasjonsretning (6) til den venstre siden av verktøyet.
9.10.2 Rotasjon mot klokka:
For å velge rotering i retningen mot klokka må du slippe opp avtrekkerbryteren og trykke velgeren for rotasjonsretning (6) til den høyre siden av verktøyet.
9.11 Justering av momentet (Fig. A)
Du kan justere momentet ved å dreie på momentjusteringsringen (2). Momentet øker når momentinnstillingen blir stilt til en høyere posisjon. Momentet reduseres når momentjusteringsringen stilles til en lavere posisjon. «1» indikerer den laveste innstillingen og «21» indikerer den høyeste.
Momentet stilles ut fra momentinnstillingene for de ulike skruene og materialene. Hvis skruen er lang og materialet er hardt, kan du velge en høyere innstilling.
9.12 Hastighetsvelger (Fig. A og C)
Bormaskinen har et drivverk med to gir som gjør at man kan bore med hastighetene 1 (lav) eller 2 (høy). Det sitter en girvelger på toppen av verktøyet. Denne brukes til å velge høy eller lav hastighet. Når du skyver kappen fremover og velger lav hastighet, reduseres hastigheten, men du får større kraft og dreiemoment. Når du bruker bormaskinen med høy hastighet, vil
POWX00512 NO
hastigheten øke, men du får mindre kraft og dreiemoment. Bruk lav hastighet til bruksområder som krever mye kraft og dreiemoment, og høy hastighet til å bore hurtig.
Viktig: Du må ALDRI justere hastigheten mens bormaskinen er i gang. La alltid verktøyet stanse helt opp først.
9.13 LED-lys (Fig. A)
Arbeidslyset kan tennes uten at motoren går med et lett trykk på bryteren, slik at du kan lyse opp arbeidsområdet før du starter. Lyset lyser også mens du borer/skrur.
ADVARSEL: Ikke se direkte inn i lysstrålen. Pek aldri lysstrålen mot en person eller mot et annet objekt enn arbeidsstykket.
Ikke pek lysstrålen mot personer og aldri mot noen øyne i mer enn 0,25 sekunder.
9.14 Boretips
Før boring må du påse at funksjonsringen er stilt til boremodusen "2".
Når du borer i harde og glatte flater, kan du bruke en dor til å markere hullet. Dette vil hindre at boret sklir bort fra punktet, da hullet allerede er påbegynt. Hold verktøyet godt fast og sett spissen på boret eller trekkeren i arbeidsstykket, bare så hardt at det får tak. Ikke bruk kraft, spesielt ikke til sidene, da dette vil føre til et ovalt hull.
9.15 Slagfunksjon
For maksimal ytelse skal du bruke et murbor av høy kvalitet for slagboring. Drei
funksjonsvelgeren til slagmodus “T”. Bruk bare denne innstillingen til å bore eller drille i stein/betong. Slaginnstillingen fungerer godt ved boring/meisling i materialer.
Bruk liten kraft/trykk og middels hastighet for best resultat i murstein. Bruk mer kraft/trykk og høy hastighet for harde materialer, som for eksempel betong.Før du borer i fliser, bør du øve på en resteflis for å avgjøre hvilken hastighet og trykk som egner seg best.
9.16 Boring i tre
For maksimal ytelse, bruk stålbor til høy hastighet når du borer i tre. Drei momentjusteringsringen på bormaskinen til ønsket moment. Start boringen med lav hastighet for å unngå at boret sklir bort fra startpunktet. ∅k hastigheten etter hvert som boret biter inn i materialet. Når du borer tvers gjennom bør du plassere et trestykke bak arbeidsstykket for å unngå ujevne kanter på baksiden av hullet.
9.17 Boring i metall
For maksimal ytelse, bruk stålbor til høy hastighet når du borer i metall eller stål. Drei momentjusteringsringen på bormaskinen til ønsket moment. Start boringen med lav hastighet for å unngå at boret sklir bort fra startpunktet. Hold hastighet og trykk som gjør at boret biter uten at det overopphetes.
For mye kraft på verktøyet vil:
Overopphete boret
Slite på lagre
Bøye eller brenne borene
Skape avvikende eller ujevne borehull
Når du borer store huller i metall er det best å bore med et mindre bor først, for deretter å avslutte med et større bor. Smør boret med litt olje for å bedre ytelsen og forlenge levetiden.
POWX00512 NO
9.18 Bruke skrutrekkeren
- Still momentinnstillingen lavt nok til at du har god sikkerhetsmargin. Begynn med en lav momentinnstilling när du begynner å skru skruene inn i materialet. Deretter kan du justere innstillingen slik at du har nok kraft for den oppgaven du skal utføre.
- Størrelsen på skruen og hardheten til materialet avgjør hva som er riktig momentinnstilling.
- Momentet starter på innstillingen «1» (lavest moment) og går opp til innstillingen «21» (høyest moment).
10 RENGJ∅RING OG VEDLIKEHOLD
10.1 Rengjøring
- Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.
- Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
- Sørg for at ventilasjonssporene er fri for støv og skitt.
- Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.
- Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.
10.2 Vedlikehold
- Våre maskiner er konstruert for å kunne brukes over lange perioder med minimalt vedlikehold. Langvarig og god virkemåte avhenger av riktig stell og jevnlig rengjøring.
11 TEKNISKE DATA
| Modell-nr. | POWX00512 |
| Chuck | 13 mm keyless |
| Strømforsyning | 20 Volt DC |
| Batterikapasitet | 2.0 Ah |
| Batteritype | Li-ion |
| Gir | 2 speed |
| Rotationhastighet, innstilling 1 | 0 - 600 min-1 |
| Rotasjonshastighet, innstilling 2 | 0 – 2000 min-1 |
| Dreiemoment | 60 Nm (MAX.) |
| Borekapasitet i treverk | 30 mm |
| Borekapasitet i metall | 13 mm |
12 ST∅Y
Støyemisjonsverdier målt i samsvar med relevant standard. (K=5)
| Lydtrykknivå LpA | 84 dB(A) |
| Lydeffektnivå LwA | 95 dB(A) |
VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).
aw (Vibrasjon):
Maks. 3,4 m/s²
K = 1,5 ~m / s^2
13 GARANTI
- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger
POWX00512 NO
eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.
- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.
- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).
- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
- Verktøyet må lades opp minst én gang per måned for å sikre optimal funksjon.
14 MILJ∅
Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.
15 SAMSVARSERKLÆRING
VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,
oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.
EU-Direktiver (med eventuelle endringer inntil dato for underskrift):
2011/65/EU
2006/42/EC
2014/30/EU
Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):
EN62841-1:2015
EN62841-2-1:2018
EN55014-1:2017
EN55014-2:2015
Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Undertegnede handler på vegne av selskapets CEO,
Mertens Ludo
Ludo Mertens
Regulatoriske saker - Samsvarsleder
10.2 Vedligeholdelse 11
11 TEKNISKE DATA....11
12 ST∅J....12
13 GARANTI....12
14 MILJ∅....12
15 KONFORMITETSERKLÆRING....13
BOR / SKRUETRÆKKER 20V
POWX00512
1 TILSIGTET BRUG
10.2 Vedligeholdelse
Apparatbeskrivelse: Bor 20V
9.1 Laddning av batteripacken....8
9.1 Laddning av batteripacken
Ta ur bits eller borr i motsatt ordning.
