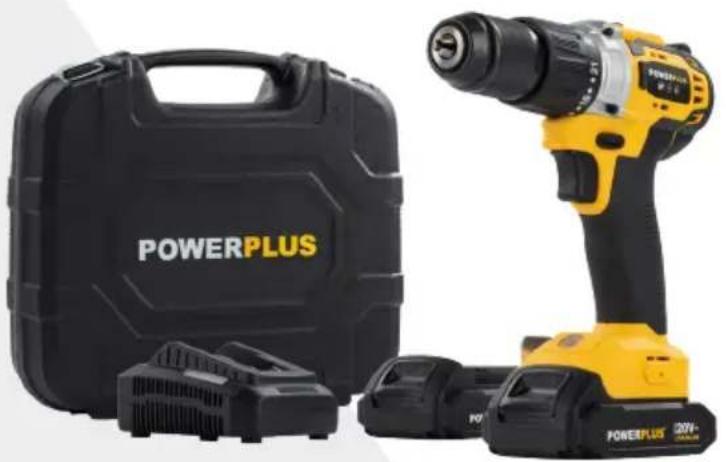

POWX00512 - бормашина PowerPlus - Безплатно ръководство за потребителя

Тип продукт	Безжична ударна бормашина/винтоверт
Марка	PowerPlus
Модел	POWX00512
Захранване	Li-ion батерия 20 V, 2.0 Ah
Патронник	13 мм безключов
Обороти на празен ход (скорост 1)	0 - 600 мин-1
Обороти на празен ход (скорост 2)	0 - 2000 мин-1
Максимален въртящ момент	60 Nm
Капацитет за пробиване на дърво	30 mm
Капацитет за пробиване на метал	13 mm
Ударен режим	Да, за зидария/бетон
Работна лампа	Вградена LED
Дръжка	Мека гумена дръжка TPR
Коланна скоба	Сменяема и обратима
Зарядно устройство	Включено, LED индикатор за зареждане
Гаранция	36 месеца
Ниво на шум (LpA)	84 dB(A)
Вибрации (aw)	Макс. 3.4 m/s²
Почистване	Мека кърпа и сапунена вода

Често задавани въпроси - POWX00512 PowerPlus

Как да заредя батерията на бормашината PowerPlus POWX00512?

Включете зарядното устройство в електрически контакт. Поставете батерията в зарядното. Червеният светодиод показва зареждане, зеленият постоянен светодиод показва, че батерията е заредена. Оставете батерията да изстине, преди да я заредите, ако е гореща. Зареждайте само на закрито.

Как да поставите и извадите батерията?

За да поставите батерията, я плъзнете в отделението до щракване. За да я извадите, натиснете бутона за освобождаване и издърпайте батерията назад. Уверете се, че селекторът за посока на въртене е в централна позиция преди всяка манипулация.

Как да настроите въртящия момент?

Завъртете пръстена за настройка на въртящия момент, разположен зад патронника. Позициите от 1 (минимален въртящ момент) до 21 (максимален въртящ момент) позволяват адаптиране на силата към винтовете и материалите. Винаги започвайте с ниска настройка, за да избегнете повреда на винта или материала.

Как да смените скоростта на въртене?

Използвайте двупозиционния селектор за скорост отгоре на бормашината. Позиция 1: бавна скорост (0-600 об/мин) за висока мощност. Позиция 2: бърза скорост (0-2000 об/мин) за бързо пробиване. Никога не сменяйте скоростта, докато двигателят работи.

Как да обърнете посоката на въртене?

Използвайте селектора за посока на въртене над спусъка. Натиснете го наляво за въртене по часовниковата стрелка (завиване), надясно за обратна посока (развиване). Поставете го в центъра, за да заключите спусъка.

Как да използвате ударния режим?

Завъртете настройващия пръстен на символа за удар (чук). Използвайте свредло за зидария с добро качество, за да пробивате камък, бетон или тухла. Приложете леко налягане и средна скорост за най-добри резултати.

Как да почистите бормашината?

Почиствайте редовно вентилационните отвори с мека кърпа. За упорити замърсявания използвайте влажна кърпа със сапунена вода. Никога не използвайте разтворители като бензин, алкохол или амоняк. Подсушете добре след почистване.

Каква е гаранцията на бормашината PowerPlus POWX00512?

Гаранцията е 36 месеца от датата на покупка. Тя покрива производствени дефекти и дефекти на материалите. Изключени са: батерии, зарядни устройства, износващи се части (четки, лагери), аксесоари и щети, причинени от неправилна употреба или небрежна поддръжка.

Какво да направя, ако бормашината не стартира?

Проверете дали батерията е заредена и правилно поставена. Уверете се, че селекторът за посока на въртене не е в централна позиция (заключване). Ако проблемът продължава, оставете батерията да изстине, ако е гореща, или се свържете с оторизиран сервиз.

Как да смените свредло или боркоронка?

Завъртете пръстена на безключовия патронник обратно на часовниковата стрелка, за да отворите челюстите. Поставете свредлото, след което завъртете пръстена по часовниковата стрелка, за да го затегнете здраво. За да го извадите, действайте в обратна посока. Уверете се, че инструментът е изключен преди всяка смяна.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX00512 PowerPlus

5.4 Използване и грижи за електроинструмента ....5

8.2 Мека ръкохватка от TPR....8

9 РАБОТА....8

9.1 Зареждане на акумулаторната батерия....8

9.2 Индикация на зареждането (Fig A)....9

9.3 Индикатор на зареждането (Фиг. А) 9

9.4 Вкарване и изваждане на батерията (Фиг. А) 10

9.5 Скоба на ремъка (Фиг. С)....10

9.6 Инсталиране и отстраняване на накрайници и свредла (Фиг. В)...... 10

9.7 Стартиране и спиране (Фиг. А)....10

9.8 Променлива скорост (Фиг А) 10

POWERPLUS® HIGH QUALITY TOOLS

POWX00512 BG

9.9 Блокировка на спусъка на превключвателя (Фиг. А)....10
9.10 Посока на въртене (Фиг. А)....10
9.10.1 Въртене по часовниковата стрелка: 11
9.10.2 Въртене обратно на часовниковата стрелка:....11
9.11 Регулиране на въртящия момент (Фиг. А)....11
9.12 Селектор на скоростта (Фиг. А и С)....11
9.13 Светодиодна лампа (Фиг. А)....11
9.14 Свердла....11
9.15 Ударен режим на пробиване....12
9.16 Пробиване на дърво....12
9.17 Пробиване на метал....12
9.18 Завинтване....12
10 ПОЧИСТВАНЕ И ПОДДРЪЖКА 12
10.1 Почистване....12
10.2 Поддръжка....13
11 ТЕХНИЧЕСКИ ДАННИ .... 13
12 ШУМ 13
13 ГАРАНЦИЯ....14
14 ОКОЛНА СРЕДА....14
15 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ ..... 15

БОРМАШИНА/ВИНТОВЕРТ 20V POWX00512

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА

Този електрически инструмент е предназначен за завинтване и пробиване в дърво, метал и пластмаса. Не е подходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Безключов патронник
2. Пръстен за регулиране на въртящия момент
3. Двускоростен селектор
4. Спусък на превключвателя
5. Селектор за посоката на въртене
6. LED работна светлина

7. Акумулаторна батерия

8. Бутон за освобождаване на акумулаторната батерия

9. Индикатор на капацитета на батерията
10. Бутон за индикатора на капацитета на батерията
11. Скоба за колан
12. Зарядно устройство
13. Индикация на зареждането

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
• Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Указва опасност от травма или повреда на инструмента.		В съответствие с основните изисквания на Европейски директиви.
	Преди да използвате машината, прочетете ръководството.		Клас II – Машината е с двойна изолация; порадитова заземителен проводник не е необходим. (само за зарядното устройство)
	Използвайте предпазни средства за очите.		Носете защитни ръкавици
	Указа опасност от травма или повреда на инструмента.		Предупреждава за опасност от пожар
	Не изгаряйте акумулаторната батерия или зарядното устройство.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.
• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.

POWX00512 BG

- Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.

- Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

- Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

- Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

- Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

■ Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.

- Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.

- Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дъпгата коса, могат да се заппетат в движешите се части.

- Ако са предоставени устройства за свързването на приспособления за улавяне и събiranе на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

- Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.

- Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

- Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

- Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

- Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.

POWX00512 BG

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

■ Презареждайте само с определеното от производителя зарядно устройство.
Зарядно устройство, което е подходящо за един тип акумулаторна батерия може да създаде риск от пожар, когато се използва с друга зарядна батерия.
- Използвайте електроинструменти само със специфично обозначени акумулаторни батерии. Употребата на всякакви други акумулаторни батерии може да създаде опасност от нараняване или пожар.
- Когато акумулаторната батерия не се използва, дръжте я настрана от други метални предмети, като кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да направят връзка между едната клема и другата. Свързване на късо едната с другата клема може да предизвика изгаряния или пожар.
- При условия на злоупотреба, течност може да се изхвърли от батерията; предотвратете контакт. Ако инцидентно възникне контакт, изплакнете с вода. Ако течност влезе в контакт с очите, потърсете допълнително медицинска помощ. Течност изхвърлена от батерията може да предизвика раздразнение или изгаряния.
- Не използвайте акумулаторна батерия или инструмент, които са повредени или модифицирани. Повредени или модифицирани батерии могат да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване.
- Не излагайте акумулаторната батерия или инструмента на огън или прекомерна температура. Излагането на огън или температура над 130 °C може да предизвика експлозия.
- Следвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или инструмента извън температурния обхват определен в инструкциите. Неправилното зареждане или при температури извън определения диапазон могат да повредят батерията и да увеличат опасността от пожар.

5.6 Сервизно обслужване

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

• Дръжте електрическите инструменти за изолираните ръкохватки, когато има опасност режещият инструмент да влезе в контакт със скрито окабеляване. При контакт с кабел под напрежение неизолираните метални части на инструмента могат да причинят токов удар на оператора.
• Не докосвайте бургията преди да изстине. Бургиите се нагорещяват силно при работа и могат да ви изгорят.
• Пазете етикетите и табелките на инструмента. Те съдържат важна информация за безопасна работа.
• Избягвайте неволно включване на инструмента. Подгответе се за работа, преди да включите инструмента.

POWX00512 BG

• Не оставяйте инструмента, преди напълно да е спрял. Движещите се части могат да влязат в контакт с повърхността и да го завъртят неконтролирано.
• При работа с ръчен електрически инструмент го дръжте с две ръце, за да овладеете началния въртяш момент.
• Не оставяйте без надзор инструмента при включена акумулаторна батерия. След приключване на работата изключете инструмента и свалете акумулаторната батерия.
• Зарядното устройство се нагрява при работа. При липса на подходяща вентилация, електрически дефект или висока околна температура, зарядното устройство може да се нагрее до такава степен, че да създаде опасност от пожар. Не поставяйте зарядното устройство върху горима повърхност. Не закривайте вентилационните отвори на зарядното устройство. Никога не поставяйте зарядното устройство върху килим или может - те са не само запалими, но и пречат на достъпа на въздух до вентилационните отвори под зарядното устройство. Поставете зарядното устройство върху стабилна, устойчива и негорима повърхност (метална работна маса или бетонен под) най-малко на 30 см. встрани от всички останали запалими обекти, например пердета или стени. Оборудвайте помещението с пожарогасител и пожарен датчик за дим. Проверявайте често включеното зарядно устройство и акумулаторната батерия.
• Този продукт не е играчка. Съхранявайте инструмента извън обсега на деца.
• Предупрежденията, предпазните мерки и инструкциите по експлоатация в това ръководство не изчерпват всички възможни условия и ситуации, които могат да възникнат. Здравият разум и вниманието са фактори, които не могат да бъдат вградени в продукта - те са задължение и отговорност на оператора.

Използвайте само приложими за тази машина акумулаторни батерии и зарядни устройства.

7.1 Бамерuu

■ Не се опитвайте да ги отваряте по никакъв повод.
■ Не съхранявайте на места, където температурата може да превиши 40 °C.
■ Зареждайте само при околни температури между 4 °C и 40 °C.
- При изхвърляне на батериите спазвайте инструкциите посочени в раздела "Защита на околната среда".

- Не извършвайте свързване на късо. Ако бъде направено свързване между положителната (+) и отрицателната (-) клема директно или при случаен контакт с метални предмети, батерията ще бъде свързана на късо и ще протече силен ток, който ще причини генериране на топлина, която може да повреди корпуса или да причини пожар.

- Не загрявайте. Ако батериите се загреят до температури над 100 °C, уплътнението и изолационните сепаратори и други полимерни съставки могат да бъдат повредени от изтичане на електролит и/или вътрешно свързване на късо, което води до генериране на топлина, причиняващо повреда или пожар. В допълнение не хвърляйте батериите в огън, защото може да възникне експлозия и/или интензивно изгаряне.

- При екстремни условия може да възникне теч от батерията. Ако забележите течност върху батерията, постъпете по следния начин:

–Внимателно избършете течността с кърпа. Избягвайте контакт с кожата.

–В случай на контакт с кожата или очите следвайте долните инструкции:

POWX00512 BG

Незабавно ги изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет.
√ В случай на контакт с очите ги промийте с обилно количество чиста вода за най-малко 10 минути. Консултирайте се с лекар.

Опасност от пожар! Избягвайте свързването на късо на контактите на снетата акумулаторна батерия. Не изгаряйте акумулаторната батерия.

■ Не се опитвайте да зареждате непрезареждащи се батерии.
■ Ако кабелите са дефектни, заменете ги веднага.
- Не излагайте на въздействието на вода.
▪ Не отваряйте зарядното устройство.
- Не пробивайте зарядното устройство.
- Зарядното устройство е предназначено само за работа на закрито.

7.3 Остатьчни рискове

• Даже когато инструментът се използва по указания начин, не е възможно да се елиминират всички остатъчни рискови фактори. Следните опасности могат да възникнат във връзка с конструкцията и дизайна на инструмента:
• Увреждане на белите дробове, ако не се носи ефективна прахова маска.
• Увреждане на слуха, ако не се носи ефективна защита за слуха.
• Увреждане на здравето поради емисията на вибрации, ако електроинструментът се използва продължително време, или е неправилно управляван и поддържан.

8 МЕХАНИЗМИ

• Литиево-йонните батерии са с по-добро съотношение между капацитет и тегло (повече мощност при по-малко тегло, по-компактна батерия)
• Няма ефект на запаметяване (загуба на капацитет след няколко цикъла на зареждане и изтощаване), както е при другите типове батерии. (Ni-Cd, Ni-MeH ..)
• Ограничен саморазряд (виж също така раздел „Съхранение").

8.2 Мека ръкохватка от TPR

Акумулаторната ви бормашина е снабдена с мека ръкохватка от TPR и защитни принадлежности. Термопластичната гума (TPR) е еластичен, ударопоглъщащ и безопасен за околната среда материал (рециклиращ се).

9 РАБОТА

9.1 Зареждане на акумулаторната батерия

Акумулаторният блок на машината се доставя слабо зареден, за да се избегнат евентуални проблеми, и затова трябва да заредите батерията преди да започнете работа.

Забележка: Батериите няма да достигнат пълна степен на зареждане при първото си зареждане. Това се осъществява след няколко цикъла на пълно зареждане. Батерията трябва да бъде зареждана само на закрито.

POWX00512 BG

След нормална работа е необходимо 1 час време на зареждане, за да бъде батерията напълно заредена.

Акумулаторната батерия се затопля леко по време на зареждане, което е нормално и не означава проблем.

Не поставяйте зарядното устройство в зона с повишена температура или на студено.

Най-добре е да го използвате при нормална стайна температура. Когато акумулаторната батерия се зареди напълно, извадете щепсела на зарядното устройство от контакта и отстранете акумулаторния блок от зарядното устройство.

Забележка:

• Оставете акумулаторния блок да се охлади напълно преди зареждане.
• Проверете акумулаторния блок преди зареждане, не зареждайте акумулаторен блок с пукнатини или течове.

9.2 Индикация на зареждането (Fig A)

Свържете зарядното устройство към контакта

▪ готовност за зареждане
▪ червено: зареждане
- Постоянно зелено: заредено

Забележка: Ако акумулаторната батерия не е поставена правилно, разединете я и се уверете, че акумулаторният блок е от правилния модел за това зарядно устройство, както е указано в таблицата на спецификацията. Не зареждайте какъвто и да било друг акумулаторен блок или акумулаторен блок, който не съответства напълно на зарядното устройство.

• Проверявайте често включеното зарядното устройство и акумулаторната батерия
• След приключване на зареждането извадете зарядното устройство от контакта и акумулаторната батерия от зарядното устройство.
• Оставете акумулаторната батерия да изстине, преди да я използвате.
• Съхранявайте зарядното устройство и акумулаторната батерия в затворено помещение и извън обсега на деца.

ЗАБЕЛЕЖКА: Ако акумулаторната батерия е гореща след непрекъсната употреба в уреда, оставете я да се охлади до стайна температура, преди да я заредите. Това ще удължи живота на акумулаторната батерия.

ЗАБЕЛЕЖКА: Отстранете акумулаторния блок от зарядното устройство като използвате палеца или пръстите си, натиснете бутона за освобождаване на акумулаторната батерия и същевременно издърпайте акумулаторния блок.

9.3 Индикатор на зареждането (Фиг. А)

Акумулаторната батерия има индикатори на зареждането - може да проверите състоянието й, като натиснете бутона (10). Преди да използвате инструмента, моля, натиснете бутона, за да проверите дали акумулаторната батерия е достатъчно заредена за нормална работа.

Трите светодиода показват нивото на зареждане на акумулаторната батерия:

Светят трите светодиода: Акумулаторната батерия е напълно заредена

Светят два светодиода: Акумулаторната батерия е заредена на 60%

Свети един светодиод: Акумулаторната батерия е почти разредена

9.4 Вкарване и изваждане на батерията (Фиг. А)

ПРЕДУПРЕЖДЕНИЕ: Преди да извършиет каквито и да било настройки се уверете, че бормашината е изключена и със селектор на посоката на въртене в централно положение.

• Хванете инструмента с едната ръка и акумулаторната батерия (7) с другата.
• Поставяне на акумулаторната батерия: натиснете и плъзнете акумулаторната батерия в слота на устройството, уверете се, че отключващата пластина от задната страна на батерията щраква на място и акумулаторната батерия е сигурно закрепена преди започване на работа.
• Изваждане на акумулаторната батерия: Едновременно натиснете отключващата пластина и издърпайте акумулаторната батерия.

9.5 Скоба на ремъка (Фиг. С)

Скобата на ремъка (9) е удобна за временно закачане на инструмента.

Когато прикрепвате или подменяте скобата на ремъка (9), използвайте само винта, който е предоставен. Осигурете доброто затягане на винта. Скобата на ремъка може да се прикрепи към всяка страна на инструмента като се използва само предоставения винт, за да се приспособи за потребители служещи си с лява или дясна ръка. Ако скобата на ремъка не е желана, може да се отстрани от инструмента.

За преместване на куката на ремъка, снемете винта, който я задържа в позицията, след това сглобете отново от другата страна. Не забравяйте добре да стегнете винта.

9.6 Инсталиране и отстраняване на накрайници и свредла (Фиг. В)

Тази бормашина има безключов патронник, който предотвратява разхлабването на накрайника или свредлото.

• Хванете здраво с едната ръка акумулаторната бормашина за меката ръкохватка.
• Завъртете пръстен А обратно на часовниковата стрелка с другата си ръка, докато патронникът на бормашината се отвори достатъчно, за да приеме инструмента.
  ■ Вкарайте свредлото или накрайника за винтове в патронника на бормашината.
• Завъртете пръстена А по часовниковата стрелка, докато инструментът бъде затегнат плътно.

Снемете инструмента в обратната последователност.

9.7 Стартиране и спиране (Фиг. А)

Включването и изключването на бормашината се извършва чрез натискане и отпускане на спусъка на превключвателя.

9.8 Променлива скорост (Фиг А)

- Този инструмент има спусък на превключвателя за променлива скорост (4), който предоставя по-висока скорост и въртящ момент с увеличаване на натиска върху спусъка. Скоростта се управлява чрез степента на натиска върху спусъка на превключвателя.

9.9 Блокировка на спусъка на превключвателя (Фиг. А)

• Спусъкът на превключвателя (4) може да бъде блокиран в централната позиция.
• Това помага за намаляване на възможността за случайно стартиране, когато не се използва. За блокиране на спусъка на превключвателя (4) поставете селектора на посоката на въртене (5) в централната позиция.

9.10 Посока на въртене (Фиг. А)

- Посоката на въртене се управлява чрез селектора на посоката на въртене (5) разположен над спусъка на превключвателя.

9.10.1 Въртене по часовниковата стрелка:

За да изберете въртене по часовниковата стрелка, освободете спусъка на превключвателя и натиснете селектора на посоката на въртене (6) към лявата страна на инструмента.

9.10.2 Въртене обратно на часовниковата стрелка:

За да изберете въртене обратно на часовниковата стрелка, освободете спусъка на превключвателя и натиснете селектора (6) към дясната страна на инструмента.

9.11 Регулиране на въртящия момент (Фиг. А)

Въртящият момент се регулира чрез завъртане на пръстена за регулиране на въртящия момент (2); въртящият момент е по-голям, когато пръстенът е поставен на по-висока позиция. Въртящият момент е по-малък, когато пръстенът за регулиране на въртящия момент е поставен на ниска позиция, при което “1” означава най-ниската, а “21” най-високата.

Въртящият момент се задава с помощта на настройката на въртящия момент според винтовете и различните материали. Можете да регулирате въртящия момент, ако винтът е дълъг и материалът е твърд, можете да изберете по-висока настройка.

9.12 Селектор на скоростта (Фиг. А и С)

Бормашината има двускоростно задвижване проектирано за пробиване на 1 (НИСКА) или 2 (ВИСОКА) скорост. Двускоростният селектор е разположен в горната част на бормашината и служи за избiranе на ниска или висока скорост. Ако избутате бутона напред и изберете диапазона на ниски скорости, скоростта ще намалее, но ще предостави по-голяма мощност и въртящ момент. Ако използвате бормашината в диапазона на високите скорости, скоростта ще нарасне, но ще предостави по-ниска мощност и въртящ момент. Използвайте ниската скорост за приложения с висока мощност и въртящ момент, а високата скорост за приложения с бързо пробиване.

Важно: НИКОГА не настройвайте двускоростния селектор докато бормашината работи. Винаги я изчаквайте първо да спре напълно.

Светодиодната работна лампа (6) може да свети преди включване на двигателя, ако натиснете ключа леко, което ще освети работната зона за предварителна проверка, и ще остане да свети и по време на работа.

ПРЕДУПРЕЖДЕНИЕ: Не гледайте директно в светлинния лъч. Не насочвайте никога лъча към коедо и да било лице или предмет освен към работния детайл.

Не насочвайте преднамерено лъча към хора и се уверете, че той няма да бъде насочен към окото на човек за по-продължително от 0,25 сек.

9.14 Свредла

Преди пробиване пръстенът за функцията трябва да бъде поставен на режим на

пробиване

При пробиване на твърда, гладка повърхност използвайте пробой, за да маркирате центъра на желаното положение на отвора. Това ще предотврати изплъзване на свредлото от центъра на отвора при започване на пробиването. Дръжте машината здраво и поставете края на свредлото или накрайника в детайла като упражнявате само

достатъчно натиск, за да поддържате пробиването с накрайника. Не прилагайте странична сила, за да удължите отвора.

9.15 Ударен режим на пробиване

За максимально добро представяне използвайте качествени свердла за перфориране на бетон, тухли и др., поставете селектора на режим ударна бормашина".Използвайте тази настройка само за разбиване или пробиване на камък/бетон. Ударният режим на пробиване е подходящ за пробиване/къртене на строителни материали.Прилагайте лек натиск и средна скорост за най-добри резултати в зидария. Прилагайте допълнителен натиск и висока скорост за твърди материали като бетон.Когато пробивате плочки, пробвайте върху отпадъчно парче, за да определите най-добрата скорост и натиск.

9.16 Пробиване на дърво

За максимальна ефективност използвайте високоскоростни стоманени накрайници за пробиване на дърво. Завъртете пръстена за настройка на въртящия момент на бормашината до желаната стойност. Започнете да пробивате при много ниска скорост, за да предотвратите изплъзването на накрайника от началната точка. Увеличете скоростта, когато накрайникът задълбае в материала. При пробиване през отвори поставете дървено блокче зад работния детайл, за да предотвратите появата на неравни или назъбени ръбове от задната страна на отвора.

9.17 Пробиване на метал

За максимальна ефективност използвайте високоскоростни стоманени накрайници за пробиване на метал или стомана. Завъртете пръстена за настройка на въртящия момент на бормашината до желаната стойност. Започнете да пробивате при много ниска скорост, за да предотвратите изплъзването на накрайника от началната точка. Поддържайте стойности на скоростта и натиска, които позволяват рязане без прегряване на накрайника.

Прилагането на прекалено силен натиск ще:

■ Прегрее бормашината
- Износи лагерите
- Огъне или изгори накрайниците
- Доведе до получаване на отвори, изместени от центъра или с неправилна форма При пробиване на големи отвори в метал се препоръчва първо да работите с малък накрайник, а след това да довършите отвора с голям накрайник. Освен това е добре да смажете накрайника, за да подобрите пробиването и да увеличите срока на експлоатация на накрайника.

9.18 Завинтване

• Настройте достатъчно ниска настройка на въртящия момент, за да оставите граница на безопасност. Стартирайте с ниска настройка на въртящия момент, когато започнете да завинтвате винта в материала. След това регулирайте настройката след като определите необходимата сила.
• Размерът на винта в комбинация с твърдостта на материала ще определи настройката на въртящия момент.
• Въртящият момент стартира с настройка "1" (най-нисък въртящ момент) до настройка "21" (най-висок въртящ момент).

- Вентилационните отвори на уреда трябва да са чисти, за да се предотврати прегряването на двигателя.

POWX00512 BG

• Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка употреба.
• На вентилационните отвори не трябва да има прах и мръсотия.
• Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода.
• Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.

10.2 Поддръжка

Нашите механизирани инструменти са конструирани така, че да работят продължително време при минимално техническо обслужване. Непрекъснатата задоволителна работа зависи от правилните грижи за механизирания инструмент и редовното почистване.

11 ТЕХНИЧЕСКИ ДАННИ

Модел No	POWX00512
Патронник	13 mm keyless
Електрозахранване	20 Volt DC
Капацитет на батерията	2.0 Ah
Тип на батерията	Li-ion
Предавки	2 speed
Скорост на въртене настройка 1	0 - 600 min-1
Скорост на въртене настройка 2	0 – 2000 min-1
Въртящ момент	60 Nm (MAX.)
Капацитет на пробиване в дърво	30 mm
Капацитет на пробиване в метал	13 mm

12 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=5)

Ниво на звуковото налягане LpA	84 dB(A)
Ниво на звуковата мощност LwA	95 dB(A)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A).

aw (Вибрации):

Макс. 3,4 м/с²

K = 1,5 ~m / c^2

13 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.
• Вашият инструмент трябва да бъде зареждан най-малко веднъж месечно за осигуряване на оптималната му работа.

14 ОКОЛНА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

VARO - Vic. Van Rompuy N.V. –. Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2006/42/EC

2014/30/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN62841-1:2015

EN62841-2-1 : 2018

EN55014-1:2017

EN55014-2:2015

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Martens Ludo

Ludo Mertens

Регулационни въпроси – мениджър по съответствията 16/03/2022, Lier - Belgium
