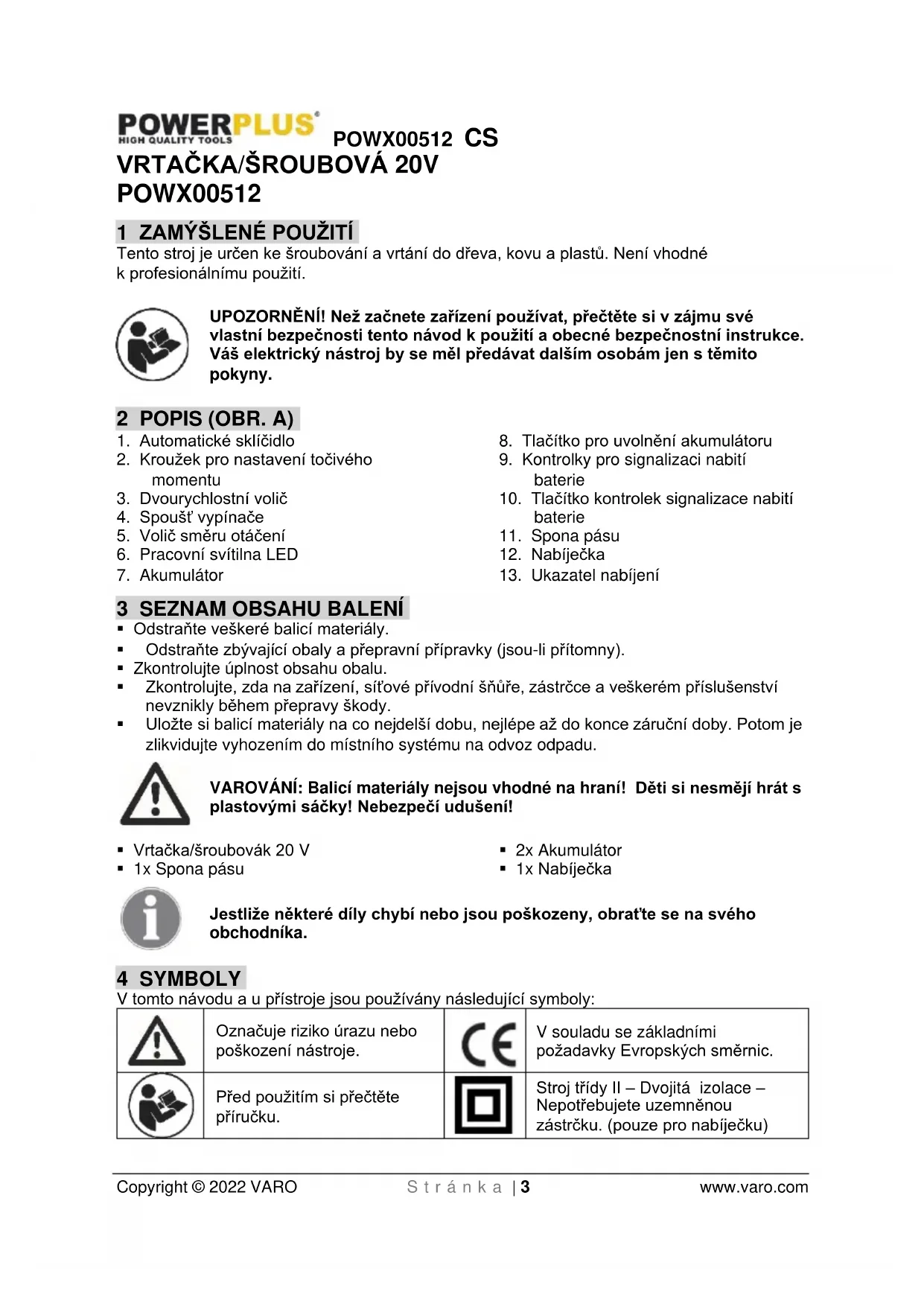

NÁVOD K OBSLUZE POWX00512 PowerPlus

5.4 Používání elektrických nástrojů a péče o ně ......................................................... 5

9.6 Upevnění a uvolnění bitů a vrtáků (obrázek B) ..................................................... 9

9.7 Spuštění a zastavení (obrázek A) ........................................................................... 9

9.10.1 Otáčení ve směru hodinových ručiček: ............................................................... 10

9.10.2 Otáčení proti směru hodinových ručiček: ............................................................ 10

Tento stroj je určen ke šroubování a vrtání do dřeva, kovu a plastů. Není vhodné k profesionálnímu použití. UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (OBR. A)

1. Automatické sklíčidlo

2. Kroužek pro nastavení točivého

3. Dvourychlostní volič

5. Volič směru otáčení

6. Pracovní svítilna LED

8. Tlačítko pro uvolnění akumulátoru

9. Kontrolky pro signalizaci nabití

10. Tlačítko kontrolek signalizace nabití

13. Ukazatel nabíjení

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály.

• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).

• Zkontrolujte úplnost obsahu obalu.

• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.

• Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

• Vrtačka/šroubovák 20 V

• 1x Nabíječka Jestliže některé díly chybí nebo jsou poškozeny, obraťte se na svého obchodníka. 4 SYMBOLY V tomto návodu a u přístroje jsou používány následující symboly:

Označuje riziko úrazu nebo poškození nástroje.

V souladu se základními požadavky Evropských směrnic.

Před použitím si přečtěte příručku.

Stroj třídy II – Dvojitá izolace – Nepotřebujete uzemněnou zástrčku. (pouze pro nabíječku)POWX00512 CS Copyright © 2022 VARO S t r á n k a | 4 www.varo.com

Noste ochranné brýle

Označuje riziko úrazu nebo poškození nástroje.

Akumulátor nebo nabíječku nespalujte. 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.

• Neprovozujte elektrické nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.

• Při práci s elektrickým nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

• Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.

• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

• Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

• S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Šňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.

• Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.

• Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.POWX00512 CS Copyright © 2022 VARO S t r á n k a | 5 www.varo.com

5.3 Osobní bezpečnost

• Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

• Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit úraz.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

• Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem.

5.4 Používání elektrických nástrojů a péče o ně

• Neočekávejte od elektrického nástroje, co nemůže splnit. Používejte elektrický nástroj vhodný pro váš účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se tempem, pro které byl zkonstruován.

• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

• Provádějte údržbu elektrických nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při poškození dejte elektrický nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické nástroje.

• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.

• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

5.5 Použití a péče o akumulátorové stroje

• Nabíjejte pouze výrobcem určenou nabíječkou. Nabíječka vhodná k nabíjení jednoho typu akumulátoru může způsobit nebezpečí vzniku požáru, pokud je použita s jiným akumulátorem.

• Elektrické stroje používejte pouze s určenými akumulátory. Použití jiných akumulátorů může znamenat nebezpečí poranění a požáru.

• Když se akumulátor nepoužívá, udržujte ho v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů,POWX00512 CS Copyright © 2022 VARO S t r á n k a | 6 www.varo.com které by mohly spojit vývody. Zkratování vývodů akumulátoru může způsobit popáleniny nebo požár.

• Za extrémních podmínek může z akumulátoru vytéct kapalina. Zabraňte kontaktu těla s touto kapalinou. Pokud ke kontaktu dojde, opláchněte postižené místo vodou. Pokud se kapalina dostane do oka, vyhledejte lékaře. Kapalina vyteklá z akumulátoru může způsobit podráždění nebo poleptání.

• Nepoužívejte poškozený akumulátor nebo stroj. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a hrozí tak požár, výbuch nebo zranění.

• Nevystavujte akumulátor nebo stroj ohni nebo vysokým teplotám. Vystavení teplotám nad 130 °C může způsobit výbuch.

• Dodržujte pokyny k nabíjení a nenabíjejte akumulátor nebo stroj mimo rozsah teplot uvedený v návodu. Nesprávné nabíjení nebo nabíjení při teplotách mimo určený rozsah může akumulátor poškodit a zvýšit nebezpečí požáru.

• Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný. 6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO VRTAČKY

• Při provádění činností, u nichž se řezací příslušenství může dostat do kontaktu se skrytými vodiči, přidržujte elektrický nástroj za izolované povrchy určené pro uchopení. Kontakt s vodičem pod napětím může vyvolat přivedení elektřiny do nechráněných kovových částí nástroje a způsobit zásah uživatele elektrickým proudem.

• Před dotýkáním se, výměnou nebo seřizováním ponechejte vrták vychladnout. Vrtáky se při používání silně zahřívají a mohou vás popálit.

• Udržujte samolepicí a identifikační štítky na nástroji. Obsahují důležité bezpečnostní informace.

• Vyvarujte se náhodného spuštění. Před zapnutím nástroje se připravte na zahájení práce.

• Nepokládejte nástroj, dokud se úplně nezastaví. Pohybující se části by se mohly zaříznout do povrchu a způsobit tak, že se nástroj vymkne vaší kontrole.

• Při používání ručního elektrického nástroje jej udržujte pevně oběma rukama, abyste dokázali zachytit krouticí moment při spouštění.

• Neponechávejte nástroj bez dozoru, pokud je baterie připojená. Před opuštěním pracoviště vypněte nástroj a odpojte baterii.

• Nabíječka baterií se při používání zahřívá. Pokud nebude zajištěno dostatečné větrání, kvůli elektrické závadě nebo v případě používání v prostředí o vysoké teplotě se teplo vyvíjené nabíječkou může zvýšit na nebezpečnou úroveň a vyvolat nebezpečí požáru. Nepokládejte nabíječku na hořlavý povrch. Nezakrývejte žádné větrací otvory nabíječky. Vyvarujte se především pokládání nabíječky na koberce a rohože; ty jsou jednak hořlavé, ale navíc blokují větrací otvory na spodní straně nabíječky. Nabíječku umístěte na stabilní, pevný a nehořlavý povrch (například na stabilní kovový pracovní stůl nebo na betonovou podlahu) alespoň 30 cm od všech hořlavých předmětů, jako jsou například závěsy nebo stěny. Uchovávejte v prostoru používání hasicí přístroj a detektor kouře. Během nabíjení nabíječku i baterii často sledujte.

• Tento výrobek není hračka. Udržujte jej mimo dosah dětí.

• Výstrahy, upozornění a pokyny popsané v tomto návodu k používání nemohou obsáhnout všechny možné podmínky a situace, ke kterým může dojít. Uživatel si musí uvědomit, že do tohoto výrobku nelze začlenit faktory zdravého rozumu a opatrnosti. Jejich zabezpečení je tak na uživateli.POWX00512 CS Copyright © 2022 VARO S t r á n k a | 7 www.varo.com 7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A

Používejte pouze baterie a nabíječky určené pro tento nástroj.

• Za žádných okolností se je nepokoušejte otevřít.

• Neskladujte je na místech, kde by teplota mohla překročit 40 °C.

• Nabíjejte je pouze, pokud je okolní teplota mezi 4 °C a 40 °C.

• Pokud likvidujete akumulátory, řiďte se instrukcemi v odstavci „Ochrana životního prostředí“.

• Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného (-) pólu prostřednictvím kovových předmětů, baterie se zkratuje a intenzívní tok proudu vyvine teplo, které může způsobit prasknutí pouzdra nebo k požáru.

• Nevystavujte je vysokým teplotám. Pokud se baterie zahřejí na teplotu nad 100 °C, těsnění, izolační vložky a další polymerové komponenty se mohou poškodit, což může vést k vytékání elektrolytu a/nebo vnitřnímu zkratu, což vede k vytváření tepla a prasknutí nebo k požáru. Nevhazujte baterie do ohně, může to mít za následek explozi a/nebo intenzívní hoření.

• Při extrémních podmínkách může dojít k vytékání baterie. Pokud si povšimnete kapaliny na baterii, postupujte následovně: − Kapalinu pečlivě otřete hadříkem. Dbejte na to, aby nedošlo ke kontaktu s pokožkou. − Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte následovně: ✓ Okamžitě postiženou část vypláchněte vodou. Neutralizujte mírně kyselým roztokem jako např. citrónovou šťávou nebo octem. ✓ V případě že se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí vody alespoň po dobu 10 minut a vyhledejte lékaře. Poraďte se s lékařem. Riziko požáru! Vyhýbejte se zkratování kontaktů na vyjmutém akumulátoru. Akumulátor nelikvidujte spálením.

• Nikdy se nesnažte nabíjet baterie, které nejsou určeny k opětovnému nabíjení.

• Poškozené kabely nechte ihned nahradit novými.

• Nevystavujte působení vody.

• Nabíječku neotvírejte.

• Nabíječku nepodrobujte testům.

• Nabíječka je určena pouze pro vnitřní použití.

I když se stroj používá správně, není možné vyloučit všechna zbytková rizika. Ve spojitosti s konstrukcí a návrhem stroje mohou vzniknout následující nebezpečí:

Poškození plic, pokud není nošena účinná ochrana dýchacích cest.

Poškození sluchu, pokud není použita účinná ochrana sluchu.

Poškození zdraví způsobená vibracemi, pokud je stroj používán po dlouhou dobu nebo není správně řízen a udržován.POWX00512 CS Copyright © 2022 VARO S t r á n k a | 8 www.varo.com 8 VLASTNOSTI

8.1 Lithium-iontové akumulátory (5)

¨Výhody lithium-iontových akumulátorů:

• Lithium-iontové akumulátory mají vyšší poměr kapacita/hmotnost (jsou výkonnější při nižší hmotnosti, jsou kompaktnější).

• Nemají paměťový efekt (ztrátu kapacity po několika cyklech nabití/vybití) jako jiné typy akumulátorů (NiCd, NiMH...).

• Omezené samovybíjení (viz také kapitolu „Uskladnění“)

8.2 Měkké držadlo tpr

Akumulátorová vrtačka je opatřena měkkou rukojetí a ochrannými částmi z termoplastické gumy. Termoplastická guma je elastická, absorbuje nárazy a chrání životní prostředí (je recyklovatelná). 9 PROVOZ

9.1 Nabíjení akumulátoru

Akumulátory k tomuto nástroji jsou dodávány ve stavu, kdy jsou jen málo nabité, aby se předešlo možným problémům; proto je třeba akumulátor před prvním použitím nabít. Poznámka: Akumulátory nedosáhnou při prvním nabití své plné kapacity. Vyčkejte několik cyklů, kdy již dojde k úplnému nabití. Akumulátor by měl být nabíjen pouze v interiéru. Po běžném použití je třeba nabíjet asi 1 hodinu, aby byl akumulátor plně nabit. Akumulátor se při nabíjení mírně zahřívá; to je normální a nepředstavuje žádný problém. Nevystavujte nabíječku extrémně vysokým nebo nízkým teplotám. Nejlepší je provoz při běžné pokojové teplotě. Po plném nabití akumulátoru odpojte nabíječku ze sítě a vyjměte akumulátor z nabíječky. Poznámka:

• Nechte baterii před nabíjením zcela vychladnout

• Prohlédněte akumulátor před nabíjením, nenabíjejte akumulátor, který je prasklý nebo netěsní.

9.2 Ukazatel nabíjení (obr. A)

Připojte nabíječku k napájecí zásuvce

• připravena k nabíjení

• Stálé zelené světlo: nabito Poznámka: jestliže akumulátor řádně nedosedá, odpojte jej a ověřte si, že je tento akumulátor správný model pro tuto nabíječku, jak je uvedeno na typovém diagramu. Nikdy nenabíjejte žádný jiný akumulátor nebo jakýkoliv akumulátor, který bezpečně nezapadá do nabíječky.

• Když bude baterie připojena, nabíječku i baterii často sledujte.

• Po dokončení nabíjení odpojte nabíječku ze zásuvky a potom ji odpojte od baterie.

• Před používáním nechejte baterii úplně vychladnout.

• Nabíječku a baterii uchovávejte ve vnitřním prostředí, mimo dosah dětí.POWX00512 CS Copyright © 2022 VARO S t r á n k a | 9 www.varo.com POZNÁMKA: Je-li akumulátor po nepřetržitém používání nářadí horký, nechte jej před nabíjením vychladnout na pokojovou teplotu. Tím se prodlouží životnost akumulátorů. POZNÁMKA: Vyjměte akumulátor ze stojanu nabíječky, který se ovládá palcem nebo prsty: stiskněte tlačítko uvolnění akumulátoru a současně vytáhněte akumulátor.

9.3 Kontrolky pro signalizaci nabití baterie (obr. A)

Na baterii jsou kontrolky nabití baterie (9), stav nabití můžete zkontrolovat po stisknutí tlačítka (10). Před používáním stroje stiskněte spoušť, abyste zkontrolovali, zda je baterie dostatečně nabitá pro zajištění řádné funkce. Stav nabití baterie mohou ukazovat 3 LED kontrolky: Svítí 3 LED kontrolky: Baterie je plně nabitá Svítí 2 LED kontrolky: Baterie je nabitá ze 60 % Svítí 1 LED kontrolka: Baterie je téměř vybitá

9.4 Vložení a vyjmutí akumulátoru (obr. A)

VAROVÁNÍ: Před provedením jakýchkoliv úprav zajistěte, aby byla vrtačka vypnutá a aby byl volič směru otáčení ve střední poloze.

• Přidržujte nástroj jednou rukou a baterii (7) druhou rukou.

• Postup vkládání: stlačte a zasuňte baterii do jejího držáku, přitom dbejte na to, aby uvolňovací západka na zadní straně baterie zapadla na své místo a před zahájením provozu zkontrolujte, zda baterie je zajištěná.

• Postup vyjímání: stiskněte uvolňovací západku a současně baterii vytáhněte ven.

9.5 Klip na opasek (obr. C)

Klip na opasek (9) slouží k pohodlnému zavěšení stroje. Při osazování nebo snímání klipu na opasek (9) používejte pouze dodaný šroub. Nezapomeňte šroub pevně dotáhnout. Klip na opasek je možné pomocí dodaného šroubu namontovat na obě strany stroje (pro praváky i leváky). Pokud klip na opasek používat nechcete, dá se ze stroje odmontovat. K přesunu klipu na opasek povolte šroub, který ho drží na místě, a namontujte ho na druhou stranu. Nezapomeňte šroub pevně dotáhnout.

9.6 Upevnění a uvolnění bitů a vrtáků (obrázek B)

Tato vrtačka má automatické sklíčidlo (1), které zabraňuje vrtáku nebo vrtačce v uvolnění.

• Přidržujte měkkou rukojeť bezšňůrové vrtačky pevně jednou rukou.

• Druhou rukou otáčejte horním kroužkem A proti směru pohybu hodinových ručiček, dokud se otvor sklíčidla na vrtáky nezvětší natolik, aby se do něj nástroj vešel.

• Vložte do sklíčidla vrtačky vrták nebo šroubovací bit.

• Otáčejte kroužkem A ve směru pohybu hodinových ručiček, dokud nástroj nebude pevně upnut. Nástroj odstraňte postupem v opačném pořadí.

9.7 Spuštění a zastavení (obrázek A)

Vrtačka se zapíná a vypíná stiskem a uvolněním spouštěcího spínače.

9.8 Proměnné otáčky (obrázek A)

• Tento stroj má spoušť vypínače (4) s ovládáním otáček, kdy při silnějším stisku spouště se zvyšují otáčky a krouticí moment. Otáčky se řídí tím, jak daleko je spoušť stlačena.POWX00512 CS Copyright © 2022 VARO S t r á n k a | 10 www.varo.com

9.9 Zajištění spouště vypínače (obrázek A)

• Spoušť vypínače můžete zajistit ve středové poloze.

• Tak zabráníte nechtěnému spuštění, když se stroj nepoužívá. K zajištění spouště vypínače (4) přesuňte volič směru otáčení (5) do středové polohy.

9.10 Směr otáčení (obrázek A)

• Směr otáčení se řídí směrem voliče směru otáčení (5), který je umístěn nad spouští vypínače.

9.10.1 Otáčení ve směru hodinových ručiček:

Otáčení ve směru hodinových ručiček nastavíte uvolněním spouště vypínače a zatlačením voliče směru otáčení (5) na levou stranu stroje.

9.10.2 Otáčení proti směru hodinových ručiček:

Otáčení proti směru hodinových ručiček nastavíte uvolněním spouště vypínače a zatlačením voliče směru otáčení (5) na pravou stranu stroje.

9.11 Nastavení krouticího momentu (obrázek A)

Krouticí moment se nastavuje otáčením kroužku nastavení krouticího momentu (2). Krouticí moment je vyšší, když je kroužek nastaven do vyšší pozice. Krouticí moment je nižší, když je kroužek jeho nastavení nastaven do nízké pozice. „1“ je nejnižší a „21“ je nejvyšší. Krouticí moment se nastavuje podle různých šroubů a materiálů. Pokud je šroub dlouhý a materiál tvrdý, můžete použít vyšší nastavení.

9.12 Volič otáček (obrázky A a C)

Vrtačka má dvourychlostní převodovku určenou k vrtání při 1 (NÍZKÉ) nebo 2 (VYSOKÉ) rychlosti. Volič rychlostního stupně je umístěn na horní straně vrtačky a umožňuje volbu nízké nebo vysoké rychlosti. Když stisknete tlačítko dopředu a vyberete rozsah nízkých otáček, rychlost se sníží, ale bude vyšší výkon a krouticí moment. Když použijete vrtačku ve vysokorychlostním rozsahu, rychlost se zvýší, ale bude menší síla a krouticí moment. Používejte nízkou rychlost v případech vyžadujících větší sílu a krouticí moment a vysokou rychlost pro aplikace vyžadující rychlé vrtání. Důležité: NIKDY neseřizujte tento dvourychlostní volič, zatímco je vrtačka v chodu. Vždy ji nejprve nechte zcela se zastavit.

9.13 LED osvětlení (obrázek A)

Pracovní svítilna LED (6) může svítit před chodem motoru, jestliže stisknete lehce vypínač, čímž si osvětlíte pracovní oblast a můžete si ji hned zkraje prohlédnout, a svítí i během provozu. VAROVÁNÍ: Nedívejte se přímo do paprsku svítilny. Nikdy paprskem nemiřte na osobu nebo předmět jiný než obrobek. Laserovým paprskem se nesmí úmyslně mířit na osoby a je třeba zabránit kontaktu s lidským okem po dobu delší než 0,25 vteřiny.POWX00512 CS Copyright © 2022 VARO S t r á n k a | 11 www.varo.com

Před vrtáním musí být kroužek funkce nastaven na režim vrtání“ ”. Jestliže vrtáte do tvrdého hladkého povrchu, označte si požadované středové umístění otvoru důlčíkem. Tím předejdete sklouznutí vrtacího bitu ze středu otvoru při začátku vrtání otvoru. Držte nástroj pevně a umístěte hrot vrtáku nebo bitu do obrobku, přičemž budete tlačit pouze natolik, aby bit dále řezal. Pro rozšíření otvoru netlačte ani nevyvíjejte boční tlak.

9.15 Nastavení příklepu

Pro maximální výkon používejte kvalitní bity do zdiva pro příklepové vrtání, otočte volič funkčního režimu do polohy příklepového režimu „ “.Toto nastavení použijte pouze při hloubení nebo vrtání do kamene/betonu. Nastavení příklepu funguje dobře při vrtání/sekání do materiálů.Aby byla aktivována funkce příklepu, MUSÍ být špička nástroje pevně stlačená. Při vrtání do cihel použijte lehký tlak a střední otáčky. Při vrtání tvrdých materiálů, například betonu, použijte vyšší tlak a vysoké otáčky. Při vrtání dlaždic si nejdříve vyzkoušejte nejlepší otáčky a tlak na odpadním kusu.

9.16 Vrtání do dreva

Pro vrtání do dřeva používejte v zájmu dobré výkonnosti vysokorychlostní ocelové bity. Umístěte kroužek pro nastavení točivého momentu na vrtačce do polohy pro požadovaný točivý moment. Vrtat začínejte velmi pomalou rychlostí, aby vám vrták nesklouzl z počáteční polohy. Jakmile se vrták zakousne do materiálu, rychlost zvyšte. Při vrtání průchozích otvorů umístěte za obrobek dřevěný blok, aby na zadní straně otvoru nevznikaly otřepené nebo popraskané okraje.

Pro vrtání do kovu nebo oceli používejte v zájmu dobré výkonnosti vysokorychlostní ocelové bity. Umístěte kroužek pro nastavení točivého momentu na vrtačce do polohy pro požadovaný točivý moment. Vrtat začínejte velmi pomalou rychlostí, aby vám vrták nesklouzl z počáteční polohy. Udržujte rychlost a tlak, při nichž lze vrtat, aniž by se bit přehříval. Budete-li příliš tlačit, může nastat:

• opotřebování ložisek

• ohnutí nebo spálení bitů

• vytváření nesoustředných nebo nepravidelných otvorů Při vrtávání velkých otvorů do kovu se doporučuje vrtat nejprve malým bitem a pak práci dokončit velkým. Bit též mažte olejem, aby vrtání probíhalo snáze a prodloužila se životnost bitu.

Nastavte krouticí moment co nejnižší s dostatečnou rezervou. Při prvním šroubování do materiálu nastavte nejprve nízký krouticí moment. Nastavení proveďte po určení správné síly.

Nastavení krouticího momentu je určeno kombinací velikosti šroubu a tvrdosti materiálu.

Stupnice krouticího momentu začíná na „1“ (nejnižší moment) a končí na „21“ (nejvyšší moment).

• Udržujte čisté větrací otvory stroje, abyste předešli přehřátí motoru.

• Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.

• Udržujte větrací otvory prosté prachu a nečistot.POWX00512 CS Copyright © 2022 VARO S t r á n k a | 12 www.varo.com

• Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla.

• Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly.

• Naše stroje jsou konstruovány tak, aby mohly pracovat po dlouhou dobu s minimální údržbou. Dlouhodobé bezproblémové používání závisí na řádné péči o stroj a na pravidelném čištění. 11 TECHNICKÉ ÚDAJE Model č. POWX00512 Sklíčidlo 13 mm keyless Napájení 20 Volt DC Kapacita baterie

Typ baterie Li-ion Převody 2 speed Otáčky na nastavení 1

Otáčky na nastavení 2 0 – 2000 min-1 Utahovací moment 60 Nm (MAX.) Průměr vrtání do dřeva 30 mm Průměr vrtání do kovu 13 mm

12 HLUČNOST Hodnoty hlukových emisí se měří podle příslušné normy. (K=5) Úroveň akustického tlaku LpA 84 dB(A) Úroveň akustického výkonu LwA 95 dB(A) POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu. aw (Vibrace): Max. 3,4 m/s² K = 1,5 m/s²POWX00512 CS Copyright © 2022 VARO S t r á n k a | 13 www.varo.com 13 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem.

• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

• Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.

• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.

• Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.

• Více informací můžete vždy získat na čísle 00 32 3 292 92 90.

• Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.

• Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.

• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).

• Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.

• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

• Váš nástroj je třeba nabít alespoň 1x za měsíc, aby byl zajištěn optimální provoz tohoto nástroje.

14 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.POWX00512 CS Copyright © 2022 VARO S t r á n k a | 14 www.varo.com

15 PROHLÁŠENÍ O SHODĚ

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Výrobek: Vrtačka 20V Výrobní značka: PowerPlus Model: POWX00512 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): 2011/65/EU 2006/42/EC 2014/30/EU Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): EN62841-1 : 2015 EN62841-2-1 : 2018 EN55014-1 : 2017 EN55014-2 : 2015 Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti, Ludo Mertens Regulativní postupy - Manažer pro dohled nad řádným jednáním 16/03/2022, Lier - BelgiumPOWX00512 SK Copyright © 2022 VARO S t r a n a | 1 www.varo.com

2. Nastavovací krúžok točivého

• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

• Pri likvidácii batérií sa riaďte pokynmi uvedenými v časti „Ochrana životného prostredia“.

• Pripravené na nabíjanie

• Nabíjačku a akumulátor počas pripojenia často sledujte.

• Nabíjačku po skončení nabíjania odpojte a vyberte z nej akumulátor.

9.10.2 Otáčanie proti smeru hodinových ručičiek:
