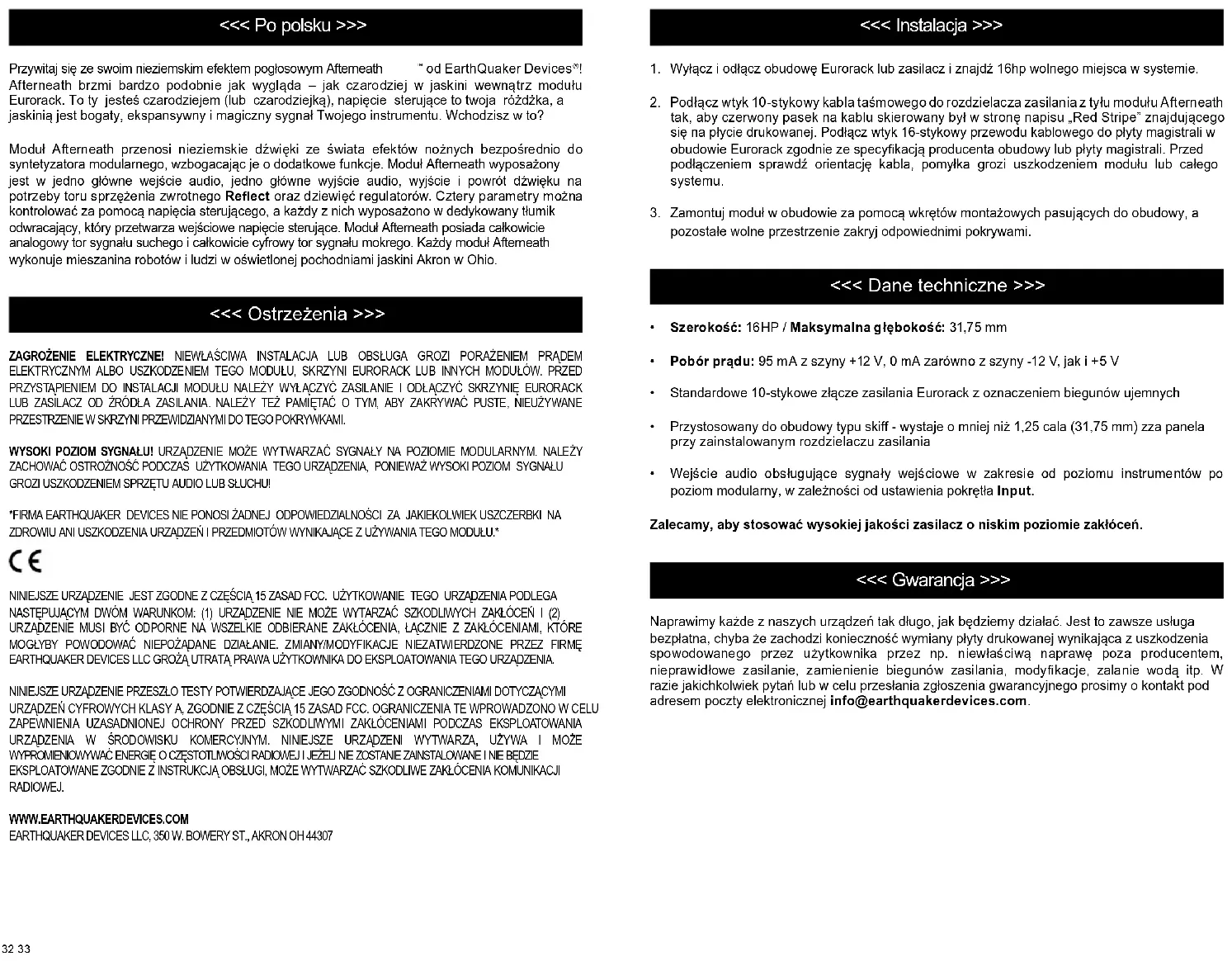

INSTRUKCJA OBSŁUGI Afterneath EarthQuaker Devices

Przywitaj się ze swoim nieziemskim efektem pogłosowym Aftemeath " od EarthQuaker Devices"! Afterneath brzmi bardzo podobnie jak wygląda – jak czarodziej w jaskini wewnątrz modulu Eurorack. To ty jesteś czarodziejem (lub czarodziejką), napięcie sterujące to twoja różdżka, a jaskinia jest bogaty, ekspansywny i magiczny sygnał Twojego instrumentu. Wchodzisz w to?

Moduł Afterneath przenosi nieziemskie dźwięki ze świata efektów nożnych bezpośrednio do syntetzatora modularnego, wzbogacając je o dodatkowe funkcje. Moduł Afterneath wyposażony jest w jedno główne wejście audio, jedno główne wyjście audio, wyjście i powrót dźwięku na potrzeby toru spreżenia zwrotnego Reflect oraz dziewięć regulatorów. Cztery parametry można kontrolować za pomocą napięcia sterującego, a każdy z nich wyposażono w dedykowany tłumik odwracający, który przetwarza wejściowe napięcie sterujące. Moduł Afterneath posiada całkowicie analogowy tor sygnału suchego i całkowicie cyfrowy tor sygnału mokrego. Każdy moduł Afterneath wykonuje mieszanina robotów i ludzi w oświetłonej pochodniami jaskini Akron w Ohio.

<< Ostrzeżenia >>>

ZAGROŻENIE ELEKTRYCZNEI NIEWŁAŚCIWA INSTALACJA LUB OBSŁUGA GROZI PORAŻENIEM PRADEM ELEKTRYCZNYM ALBO USZKODZENIEM TEGO MODULU, SKRZYNI EURORACK LUB INNYCH MODUŁOW. PRZED PRZYSTĄPIENIEM DO INSTALACJI MODULU NAŁEŻY WYŁĄCZYĆ ZASILANIE I ODŁĄCZYĆ SKRZYNIĘ EURORACK LUB ZASILACZ OD ŻRÓDŁA ZASILANIA. NAŁEŻY TEŻ PAMIĘTAĆ O TYM, ABY ZAKRYWAĆ PUSTE, NIEUŻYWANE PRZESTRZENIE W SKRZYNI PRZEWIDZANYMI DO TEGO POKRYWKAMI.

WYSOKI POZIOM SYGNAŁU! URZĄDZENIE MOŻE WYTWARZAĆ SYGNAŁY NA POZIOMIE MODULARNYM. NALEŻY ZACHOWAĆ OSTROŻNOŚĆ PODCZAS UŻYTKOWANIA TEGO URZĄDZENIA, PONIEWAŻ WYSOKI POZIOM SYGNAŁU GROZI USZKODZENIEM SPRZĘTU AUDIO LUB SLUCHU!

*FIRMA EARTHQUAKER DEVICES NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK USCZERBKI NA ZDROWIU ANI USZKODZENIA URZĄDZEŃ I PRZEDMIOTÓW WYNIKAJĄCE Z UŻYWANIA TEGO MODUŁU.*

CE

NINIEJSZE URZĄDZENIE JEST ZGODNE Z CZĘŚCIĄ 15 ZASAD FCC. UŻYTKOWANIE TEGO URZĄDZENIA PODLEGA NASTEPUĄCYM DWÓM WARUNKOM: (1) URZĄDZENIE NIE MOŻE WYTARZAĆ SZKODLIWYCH ZAKŁÓCEN I (2) URZĄDZENIE MUSI BYĆ ODPORNE NA WSZELKIE ODBIERANE ZAKŁÓCENIA, ŁĄCZNIE Z ZAKŁÓCENIAMI, KTÓRE MOĞLYBY POWODOWAĆ NIEPOŻADANE DZIAŁANIE, ZMIANYMODYFIKACJE NIEZATWIERDZONE PRZEZ FIRMĘ EARTHQUAKER DEVICES LLC GROŻA UTRATĄ PRAWA UŻYTKOWNIKA DO EKSPLLOATOWANIA TEGO URZĄDZENIA.

NINIEJSZE URZĄDZENIE PRZESZŁO TESTY POTWIERDZAJĄCE JEGO ZGODNOŚĆ Z OGRANICZENIAMI DOTYCZĄCYMI URZĄDZENÍ CYFROWYCH KLASY A, ZGODNIE Z CZEŚCIA 15 ZASAD FCC. OGRANICZENIA TE WPROWADZONO W CELU ZAPEWNIENIA UZASADNIONEJ OCHRONY PRZED SZKODLIWYMI ZAKŁÓCENIAMI PODCZAS EKSPLOATOWANIA URZĄDZENIA W ŚRODOWISKU KOMERCYJNYM. NINIEJSZE URZĄDZENI WYTWARZA, UŻYWA I MOŻE WYPROMIENDOWYWĄC ENERGĘ O CZESTOTLMOŚCI RADIOWEJI JEŻELIIE ZOSTANE ZANSTALOWANE I INE BĘDZIE EKSPLOATOWANE ZGODNIE Z INSTRUKCJA OBSŁUGI, MOŻE WYTWARZAĆ SZKODLIWE ZAKŁÓCENIA KOMUNIKACJI RADIOWEJI.

1. Wyłącz i odłącz obudowę Eurorack lub zasilacz i znajdź 16hp wolnego miejsca w systemie.
2. Podłącz wtyk 10-stykowy kabla taśmowego do rozdzielacza zasilania z tyłu modułu Afterneath tak, aby czerwony pasek na kablu skierowany był w stronę napisu „Red Stripe” znajdującego się na płycie drukowanej. Podłącz wtyk 16-stykowy przewodu kablowego do płyty magistrali w obudowie Eurorack zgodnie ze specyfikacją producenta obudowy lub płyty magistrali. Przed podłączeniem sprawdź orientację kabla, pomyłka grozi uszkodzeniem modułu lub całego systemu.
3. Zamontuj moduł w obudowie za pomocą wkrętów montażowych pasujących do obudowy, a pozostałe wolne przestrzenie zakryj odpowiednimi pokrywami.

<< Dane techniczne >>>

• Szerokość: 16HP / Maksymalna głębokość: 31,75 mm
• Pobór prądu: 95 mA z szyny +12 V, 0 mA zarówno z szyny -12 V, jak i +5 V
• Standardowe 10-stykowe złącze zasilania Eurorack z oznaczeniem biegunów ujemnych
• Przystosowany do obudowy typu skiff - wystaje o mniej niż 1,25 cala (31,75 mm) zza panela przy zainstalowanym rozdzielaczu zasilania
• Wejście audio obsługujące sygnały wejściowe w zakresie od poziomu instrumentów po poziom modularny, w zależności od ustawienia pokrętła Input.

Zalecamy, aby stosować wysokiej jakości zasilacz o niskim poziomie zakłóceń.

<< Gwarancja >>>

Naprawimy każde z naszych urządzeń tak długo, jak będziemy działać. Jest to zawsze usługa bezpłatna, chyba że zachodzi konieczność wymiany płyty drukowanej wynikająca z uszkodzenia spowodowanego przez użytkownika przez np. niewłaściwą naprawę poza producentem, nieprawidłowe zasilanie, zamienienie biegunów zasilania, modyfikację, zalanie woda itp. W razie jakichkolwiek pytań lub w celu przesłania zgłoszenia gwarancyjnego prosimy o kontakt pod adresem poczty elektronicznej [e-mail].

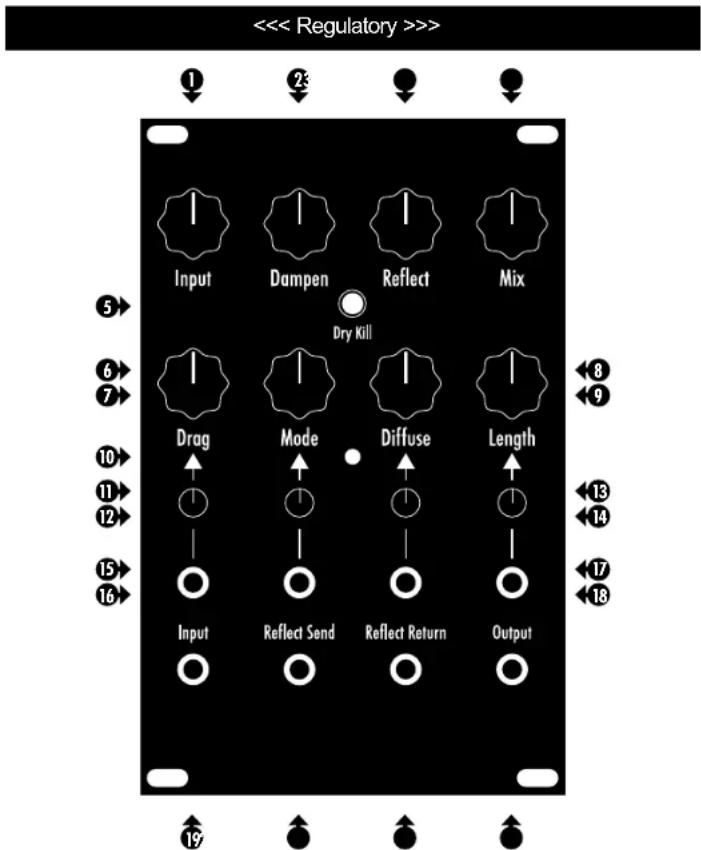

<<< Regulatory >> 1 23 5> 6 7 10> 11> 12> 15> 16> Input Dampen Reflect Mix Dry Kill Drag Mode Diffuse Length Input Reflect Send Reflect Return Output 8 9 13 14 17 18 19

Input: Reguluje poziom sygnału wejściowego, umożliwiając doprowadzenie sygnału wejściowego od poziomu instrumentu (położenie w prawo) do poziomu modulamego (położenie w lewo).

2 Dampen: Steruje brzmieniem dźwięku mokrego. W prawo - brzmienie ciemniejsze, w lewo - jaśniejsze.

3 Reflect: Pozwala kontrolować regenerację pogłosu, obrót w prawo zwiększa rozmycie i echo, obrót w prawo - zmniejsza. Ustawienie wysokiego poziomu tego efektu spowoduje wzbudzenie samooscyłacji. Działa jako tłumik w przypadku podłączenia sygnału do gniazda Reflect Return.

4 Mix: Kontroluje ilość sygnału mokrego mieszanego z sygnałem suchym. Chociaż tak naprawdę nie jest on całkowicie mokry, możesz uzyskać całkowicie mokry sygnał, naciskając przełącznik Dry Kill.

5 Dry Kill: Eliminuje sygnał suchy z wyjścia, pozostawiając tylko sygnał mokry.

6 Drag: Jest to pogłos cyfrowy składający się z kilku krótkich opóźnień. Drag oddziela linie opóźnień tworząc efekt jąkania, pingowania. To najciekawszy regulator w module Afterneath. Zdecydowanie zalecamy, aby kręcić (lub modulować) nim powoli, nadając dźwiękom fantastyczny efekt zmiennej prędkości. Uzyskiwany efekt przypomina bardziej opóźnienie po przekręceniu w lewo, a bardziej pogłos po przekręceniu w prawo. Przekręcenie w prawo skraca czas opóźnienia, a przekręcenie w prawo go wydłuża. Kręcąc tym pokrętem LM zauważysz zmianę wysokości dźwięku obecnego w buforze efektów lub w przypadku efektu samooscytacyjnego.

7 Mode: Odpowiada za zachowanie regulatora Drag oraz jego reakcji na napięcie sterujące. Dostępne jest 9 trybów pracy (ich objaśnienie znajdziesz w dalszej części tego dokumentu, zatytułowanej Tryby pracy).

8 Diffuse: Wygładza i rozprasza powtórzenia efektu opóźnienia. Pokręłto skręcone w lewo daje ostrzejsze przejścia z silniejszym atakiem, natomiast skręcone w prawo nadaje więcej nastroju, efektu zbliżonego do pogłosu i rozmycia.

9 length: Określa długość zanikania poglosu.

10 Dioda LED trybu pracy: Wskazuje aktualnie wybrany tryb pracy.

11 Tłumik odwracający napięcia sterującego parametrem Drag: Tłumi lub odwraca wejściowe napięcie sterujące. Napięcie sterujące osiąga pełną wartość w położeniu pokrętla całkowicie w prawo, zostaje odwrócone w położeniu całkowicie w lewo i całkowicie wytłumione w położeniu godziny 12-tej.

12 Tłumik odwracający napięcia sterującego parametrem Mode: Tłumi lub odwraca wejściowe napięcie sterujące. Napięcie sterujące osiąga pełną wartość w położeniu pokrętła całkowicie w prawo, zostaje odwrócone w położeniu całkowicie w lewo i całkowicie wytłumione w położeniu godziny 12-tej.

13 Tłumik odwracający napięcia sterującego parametrem Diffuse: Tłumi lub odwraca wejściowe napięcie sterujące. Napięcie sterujące osiąga pełną wartość w położeniu pokrętla całkowicie w prawo, zostaje odwrócone w położeniu całkowicie w lewo i całkowicie wytłumione w położeniu godziny 12-tej.

14 Tłumik odwracający napięcia sterującego parametrem Length: Tłumi lub odwraca wejściowe napięcie sterujące. Napięcie sterujące osiąga pełną wartość w położeniu pokrętta całkowicie w prawo, zostaje odwrócone w położeniu całkowicie w lewo i całkowicie wytlumione w położeniu godziny 12-tej.

15 Wejście napięcia sterującego regulatora Drag: Służy do modulowania regulatora Drag za pomocą zewnętrznego napięcia sterującego.

16 Wejście napięcia sterującego regulatorem Mode: Służy do modulowania regulatora Mode za pomocą zewnętrznego napięcia sterującego.

17 Wejście napięcia sterującego regulatorem Diffuse: Służy do modulowania regulatora Diffuse za pomocą zewnętrznego napięcia sterującego.

18 Wejście napięcia sterującego regulatora Length: Służy do modulowania regulatora Length za pomocą zewnętrznego napięcia sterującego.

19 Wejście audio: Obsługuje sygnały audio od poziomu instrumentu po poziom modularny, dzięki możliwości wyboru poziomu za pomocą pokrętła Input.

20 Reflect Send: Pozwała na wyprowadzanie na zewnątrz i przetwarzanie toru sprzęzenia zwrotnego Reflect. Podłączenie tego wyjścia nie powoduje przerwania toru wewnętrznego sprężenia zwrotnego.

21 Reflect Return: Pozwala na powrót wyprowadzonego na zewnętrz i przetworzonego toru sprężenia zwrotnego Reflect. Może też służyć jako dodatkowe wejście audio, jeśli chcesz zrezygnować ze sprężenia zwrotnego. Pokrętło Reflect działa jak tłumik dźwięku doprowadzonego do tego wejścia. Należy pamiętać o tym, że przetwarzanie toru sprężenia zwrotnego Reflect może łatwo doprowadzić do wzbudzenia samooscyjacji podczas przetwarzania takich efektów, jak zniekształcenie, czy też filtr rezonansowy. Za pomocą pokrętła Reflect można skompensować ten czynnik. Podłączenie kabla do tego wejścia spowoduje odlączenie wewnętrznego toru sprężenia zwrotnego, jednak wyjście Reflect Send będzie nadal aktywne.

22 yjście dźwięku

<< Porady ekspertów >>>

Główne wyjście dźwięku i wyjście Reflect Send można podłączyć do modułu wyjściowego dźwięku uzyskując efekt pseudo-stereo. Można jeszcze zwiększyć złożoność i zróżnicowanie podłączając wyjście Reflect Send do multiplikatora (rozdzielacza), gdzie jedna kopia sygnału podłączona będzie do jednego z wyjść audio wraz z wyjściem głównym (np. wyjście główne podłączone do wyjścia lewego a sygnał Reflect Send z multiplikatora do wyjścia prawego). Następnie drugą kopię sygnału Reflect Send można podłączyć do procesora zewnętrznego, takiego jak filtr lub VCA, a następnie z powrotem do wejścia Reflect Return.

<< Tryby pracy >>>

1. Bez kwantyzacji: Płynna, nieskwantowana odpowiedź w całym zakresie roboczym.
2. Bez kwantyzacji, z efektem Slew: Płynna, nieskwantlowana odpowiedź w całym zakresie roboczym, jednak z dodatkiem efektu muzycznego Slew, który przypomina kręcenie pokrętem regulacji szybkości w starych brytyjskich opóźnieniach taśmowych. Działanie efektu “Drag” będzie początkowo opóźnione w stosunku do zmian pokrętła lub napięcia sterującego, jednak to opóźnienie będzie szybko nadrabiane.
3. Bez kwantyzacji, 1 V/oktawę: P l y n n y nieskwantowany efekt, skalowany do krzywej 1 V/oktawę, co umożliwia melodyczne modułowanie dźwięku w buforze lub sterowanie częstotliwością samooscyłąci w

sposób podobny jak w przypadku oscylatora sterowanego napięciem.

1. Skala chromatyczna: Z kwantyzacją, 1 W oktawę, do skali chromatycznej
2. Skala durowa: Z kwantyzacją, 1 V/oktawę, do skali durowej
3. Skala molowa: Z kwantyzacją, 1 V/oktawę, do skali molowej
4. Skala pentatoniczna: Z kwantyzacją, 1 W/ oktawę, do skali pentatonicznej
5. Oktawy i kwinty: Z kwantyzacją, 1 V/oktawę, z pomijaniem wszystkich tonów poza oktawami i kwintami
6. Oktawy: Z kwantyzacją, 1 V/oktawę, z pomijaniem wszystkich tonów poza oktawami

<< Sterowanie napięciem >>>

W przypadku korzystania z napięcia sterującego, pokrętło związane z danym parametrem będzie służyło do przesuwania zakresu. Dlatego też, w celu uzyskania żądanego zakresu roboczego napięcia sterującego dla danego parametru konieczne będzie regulowanie położenia pokrętła i dedykowanego tłumika odwracającego. Dobrze jest zaczynać od pokrętła ustawionego na godzinę 12-tą i tłumika odwracającego ustawionego w położeniu skrajnym w prawo, a następnie dostosować ustawienia stosownie do potrzeb.

<< Samooscylacje >>>

Zjawisko samowzbudzania się modułu Afterneath przy wyższym poziomie ustawień regulatorów Length i Reflect jest normalne – szczególnie w przypadku, gdy obydwa regulatory ustawione są poza godzinę 12-tą. W przypadku połączenia samooscyılacji ze sterowaniem napięciowym parametru Drag można uzyskać interesujący oscylator sterowany napięciem. Tryby pracy od 3 do 9 pozwalają samooscyılacjom śledzić skalowanie napięcie/oktawę. W przypadku korzystania z zewnętrznego napięcia sterującego, pokręto Drag działa jako regulator przesunięcia zakresu napięcia wejściowego. Ze względu na charakter tego efektu, parametr Drag reaguje wyłącznie na napięcia dodatnie z zakresu od 1,6 do 4,1 V. Jeśli używasz napięć z zakresu od 0 do 1,6 V, możesz przekręcić pokręto Drag w prawo, przesuwając zakres napięcia wejściowego do zakresu reakcji. Sygnały bipolarne mogą wymagać dodatkowego napięcia przesuwającego z zewnętrznego źródła, aby przesunarć cały zakres sygnału sterującego do zakresu reakcji.

Należy pamiętać o tym, że moduł Afterneath nie został zaprojektowany do pełnienia roli precyzyjnego oscytatora. Po wzbudzeniu samooscyjacji ich wysokości zależy przede wszystkim od wysokości zagranego dźwięku. W torze spreżenia zwrotnego oryginalny ton zostanie przetworzony z użyciem różnorodnych częstotliwości harmonicznych i enhamiconicznych, w zależności od ustawień regulatorów Length, Reflect oraz Dampen. Precyzyjne dostosowanie regulatorów Length i Reflect pozwoli na dłuższe wybrzmiewanie dźwięków w buforze bez utraty stabilności.

<< Śledzenie V/oktawę podczas samooscylacji >>>

1. Przekręć tłumik odwracający wejścia napięcia sterującego parametrem Drag CV całkowicie w prawo, a pokrętło Drag ustaw na godzinę 12-tą.
2. Wybierz jeden z trybów 3-9.
3. Ustaw pokrętła Length i Reflect za godzinę 12-tą, aż do wzbudzenia samooscyłacji.
4. Wyszukaj zakres źródła napięcia sterującego (np. klawiatura sterująca Vioktawę) efektem Drag. Wybierz najwyższy ton, który ma być odtwarzany w danym zakresie i odtwarzaj go wielokrotnie, jednocześnie przekrećając pokrętło Drag w jedną i w drugą stronę aż do ustalenia limitu górnego napięcia sterującego (jest to punktu, w którym dalsze przekrećanie regulatora nie daje żadnego efektu). Ustaw pokrętło Drag w położeniu nieco tylko dalszym od punktu, w którym brak efektu na skali.
5. Skręć pokrętła Length i Reflect tak, aby zanikły samooscyłacje.

Proces skalowania zakresu roboczego modułu Afterneath w celu dopasowania go do źródła napięcia sterującego został ukończony. Dźwięki odtwarzane przez moduł Afterneath będą teraz skalowane odpowiednio do napięcia sterującego obecnego na wejściu Drag. Na przykład po naciśnięciu klawisza „C” na klawiaturze sterującej Vióktawa, a następnie odtworzeniu dźwięku C z zewnętrznego źródła podłączonego do wejścia modułu Afterneath, kolejne naciśnięcia klawiszy na klawiaturze sterującej będą powodowały odpowiednie skalowanie dźwięku przechowywanego w buforze modułu Afterneath. Przekręcenie pokręteł Length i Reflect w prawo spowoduje dłuższe wybrzmiewanie dźwięku przechowywanego w buforze. Wyższe ustawienie parametrów Length i Reflect spowoduje wzbudzenie samooscylacji, podczas gdy oryginalny dźwięk będzie przetwarzany przy użyciu różnorodnych częstotliwości harmonicznych i enharmonicznych dźwięku oryginalnego przechowywanego w buforze.

Tryby pracy od 5 do 9 to doskonały wybór w przypadku śledzenia napięcia sterującego bez użycia klawiatury w celu cyklicznego lub losowego, skalowanego kontrolowania parametru Drag. Na przykład podłączenie źródła napięć losowych do wejścia napięcia sterującego Drag spowoduje generowanie losowych melodii w oparciu o skalę powiązaną z wybranym trybem.

Zalecamy, aby dużo eksperymentować!
