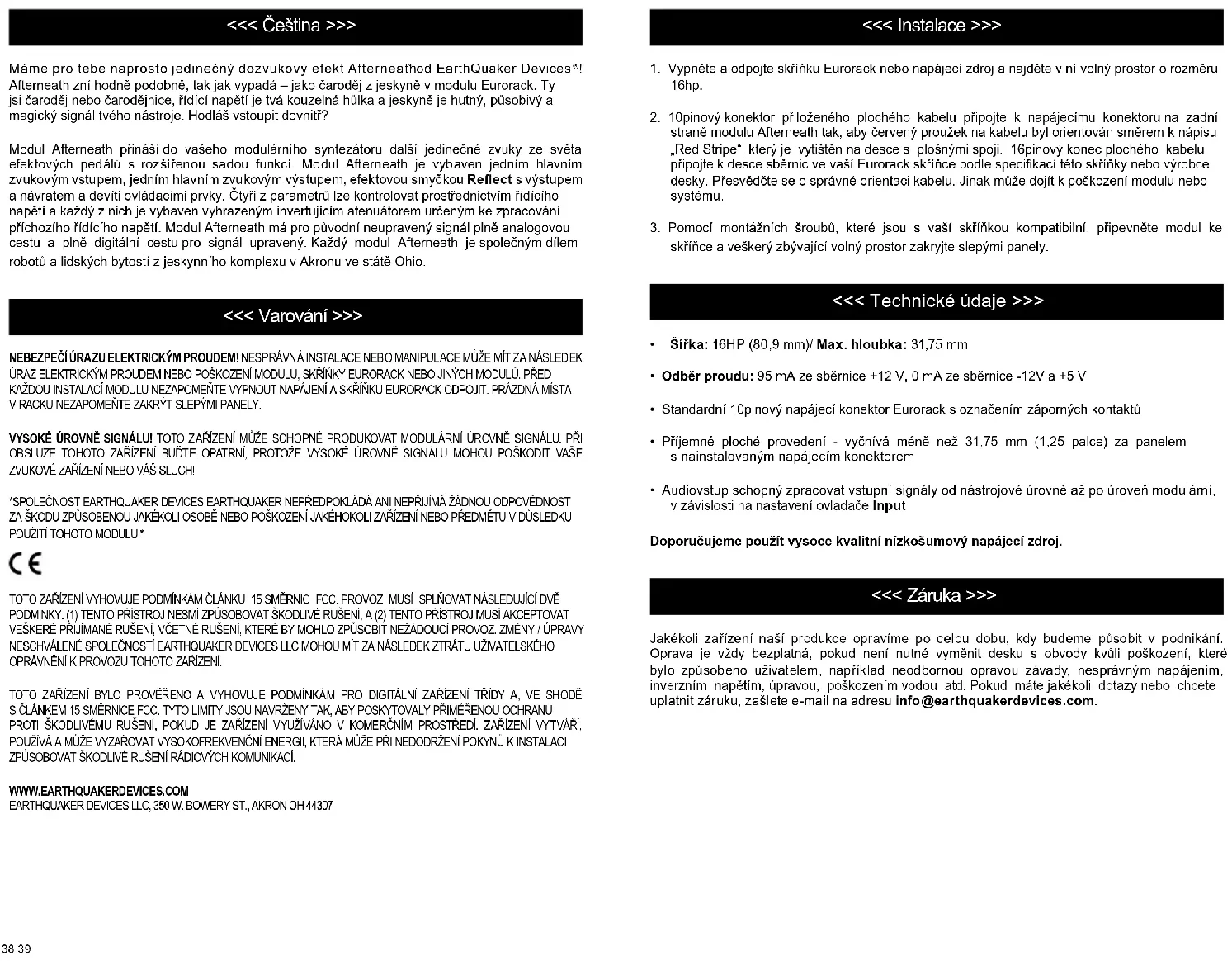

NÁVOD K OBSLUZE Afterneath EarthQuaker Devices

Máme pro tebe naprosto jedinečný dozvukový efekt Afterneathod EarthQuaker Devices ^31 . Afterneath zní hodně podobné, tak jak vypadá – jako čaroděj z jeskyně v modulu Eurorack. Ty jsi čaroděj nebo čarodějnice, řídící napětí je tvá kouzelná hůlka a jeskyně je hutný, púsobivý a magický signál tvého nástroje. Hodláš vstoupit dovnítí?

Modul Afterneath přináši do vašeho modulárního syntezátoru další jedinečné zvuky ze světa efektových pedálů s rozšířenou sadou funkcí. Modul Afterneath je vybaven jedním hlavním zvukovým vstupem, jedním hlavním zvukovým výstupem, efektovou smyčkou Reflect s výstupem a návralem a devítí ovládacími prvky. Čtyří z parametrů lze kontrolovat prostřednictvím řídícího napětí a každý z nich je vybaven vyhrazeným invertujícím atenuátorem určeným ke zpracování příchozího řídícího napětí. Modul Afterneath má pro původní neupravený signál plně analogovou cestu a plně digitální cestu pro signál upravený. Každý modul Afterneath je společným dilem robotů a lidských bytostí z jeskynního komplexu v Akronu ve státě Ohio.

<< Varování >>>

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEMI: NESPRÁVNÁ INSTALACE NEBO MANIPULACE MŮŽE MÍT ZA NÁSLEDEK ÚRAZ ELEKTRICKÝM PROUDEMI NEBO POŠKOZENÍ MODULU, SKŘÍNKY EURORACK NEBO JINÝCH MODULÚ. PŘED KAŽDOU INSTALACÍ MODULU NEZAPOMEŇTE VYPNOUT NAPÁJENÍ A SKŘÍNKU EURORACK ODPOJIT. PRÁZDNÁ MÍSTA V RACKU NEZAPOMEŇTE ZAKRÝT SLEPYŘIM PANELY.

VYSOKÉ ÚROVNÉ SIGNÁLU! TOTO ZAŘÍZENÍ MŮŽE SCHOPNÉ PRODUKOVAT MODULÁRNÍ ÚROVNÉ SIGNÁLU. PŘI OBSLUZE TOHOTO ZAŘÍZENÍ BUĎTE OPATRŇÍ, PROTOŽE VYSOKÉ ÚROVNÉ SIGNÁLU MOHOU POŠKODIT VAŠE ZVUKOVÉ ZAŘÍZENÍ NEBO VAŠ SLUCH!

*SPOLEČNOST EARTHQUAKER DEVICES EARTHQUAKER NEPŘEDPOKLÁDÁ ANI NEPRŮIMÁ ŽÁDNOU ODPOVĚDNOST ZA ŠKODU ZPŮSOBENOU JAKĚKOLI OSOBĚ NEBO POŠKOZENÍ JAKÉHOKOLI ZAŘÍZENÍ NEBO PŘEDMĚTU V DŮSLEDKU POUŽITÍ TOHOTO MODULU.*

CE

TOTO ZAŘÍZENÍ VYHOVUVE PODMÍNKÁM ČLÁNKU 15 SMĚRNIC FCC. PROVOZ MUSI SPLŇOVAT NÁSLEDUŘÍCÍ DÝE PODMÍNKY: (1) TENTO PŘÍSTROU NESMI JZPÚSOBOVAT ŠKODLIVĚ RUŠENÍ, A (2) TENTO PŘÍSTROU MUSÍ AKCEPTOVAT VEŠKERÉ PŘIJIMANE RUŠENÍ, VČETNĚ RUŠENÍ, KTERĚ BY MOHLO ZPÚSOBIT NEŽADOUČI PROVOZ ZMĚNY / ŠIPRAVY NESCHVÁLENÉ SPOLEČNOSTI EARTHQUAKER DEVICES LLC MOHOU MIT ZA NÁSLEDEK ZTRÁTU UŽIVATELSKĚHO OPRAŘNĚNÍ K PROVOZU TOHOTO ZAŘÍZENÍ.

TOTO ZAŘÍZENÍ BYLO PROVĚŘENO A VYHOVUJE PODMÍNKÁM PRO DIGITÁLNÍ ZAŘÍZENÍ TRÍDY A, VE SHODĚ S ČLÁNKEM 15 SMĚRÍNCE FCC. TYTO LIMITY JSOU NAVRŽENY TAK, ABY POSKYTOVALY PŘIMĚŘENOU OCHRANU PROTI ŠKODLIVĚMU RUŠENÍ, POKUD JE ZAŘÍZENÍ VYUŽIVÁNO V KOMERČNÍM PROSTŘEDÍ. ZAŘÍZENÍ VYTVÁŘÍ, POUŽIVÁ A MŮŽE VYZÁŘOVAT VYSOKFREKVENČI ENERGII, KTERÁ MŮŽE PŘI NEDODRŽENÍ POKYNŮ K INSTALACI ZPŮSOBOVAT ŠKODLIVĚ RUŠENÍ RÁDIPOVÝCH KOMUNIKACÍ.

1. Vypněte a odpojte skřiňku Eurorack nebo napájecí zdroj a najděte v ní volný prostor o rozměru 16hp.
2. 10pinový konektor přiloženého plochého kabelu připojte k napájecímu konektoru na zadní straně modulu Afterneath tak, aby červený proužek na kabelu byl orientován směrem k nápisu „Red Stripe“, který je vytištěn na desce s plošnými spoji. 16pinový konec plochého kabelu připojte k desce sběrnic ve vaší Eurorack skříňce podle specifikací této skříňky nebo výrobce desky. Přesvědčte se o správné orientaci kabelu. Jinak může dojít k poškození modulu nebo systému.
3. Pomocí montážních šroubů, které jsou s vaší skřiňkou kompatibilní, připevněte modul ke skřiňce a veškerý zbývající volný prostor zakryjte slepými panely.

<< Technické údaje >>>

• Šířka: 16HP (80,9 mm)/ Max. hloubka: 31,75 mm
- Odběr proudu: 95 mA ze sběrnice +12 V, 0 mA ze sběrnice -12V a +5 V
- Standardní 10pinový napájecí konektor Eurorack s označením záporných kontaktů
- Příjemné ploché provedení - vyčnívá méně než 31,75 mm (1,25 palce) za panelem s nainstalovaným napájecím konektorem
- Audiovstup schopný zpracovat vstupní signály od nástrojové úrovně až po úroveň modulární, v závislosti na nastavení ovladače Input

Doporučujeme použit vysoce kvalitní nízkošumový napájecí zdroj.

<< Záruka >>>

Jakékoli zařízení naší produkce opravíme po celou dobu, kdy budeme púsobit v podnikání. Oprava je vzdy bezplatná, pokud není nutně vyměnit desku s obvody kvůli poškození, které bylo způsobeno uživatelem, například neodbornou opravou závady, nesprávným napájením, inverzním napětím, úpravou, poškozením vodou atd. Pokud máte jakékoli dotazy nebo chcete uplatnit záruku, zašlete e-mail na adresu [e-mail].

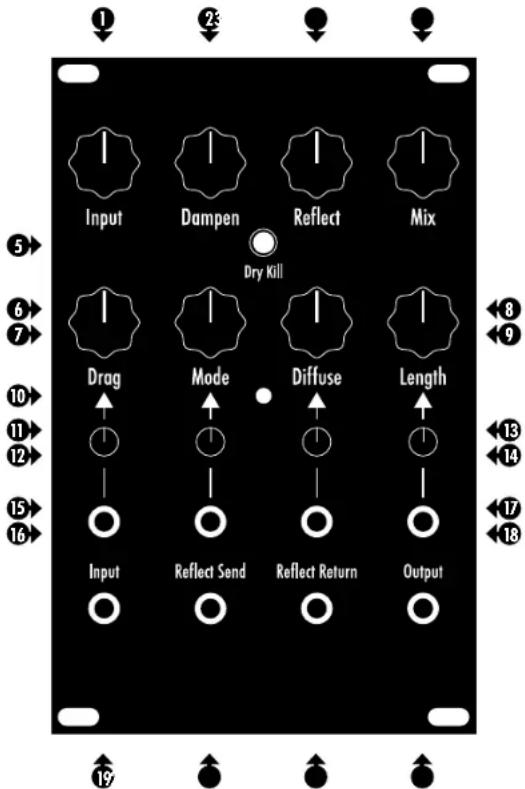

<< Ovládací prvky >>>

Input Dampen Reflect Mix Dry Kill Drag Mode Diffuse Length Input Reflect Send Reflect Return Output

Input: Potenciometr slouží k nastavení úrovně příchozího signálu v rozsahu od nástrojové úrovně (ve směru hodinových ručiček) po modulární úroveň (proti směru hodinových ručiček).
2 Dampen: Nastavení barvy upraveného signálu. Ve směru hodinových ručiček je barva tmavší, proti směru hodinových ručiček je jasnější.
3 Reflect: Upravuje oživení dozvukového efektu. Chcete-li dozvuk živější s větřím echem, otáčejte ve směru hodinových ručiček, chcete-li méně, otáčejte proti směru hodinových ručiček. Při nastavení příliš velké úrovně oživení dojde k samovolné oscilaci. Pokud je signál zapojen do konektoru Reflect Return, chová se jako atenuátor.
4 Mix: Nastavení poměru upraveného signálu, který se michá s původním neupraveným signálem. Výhradně upraveného signálu nelze nastavením poměru dosáhnout. Ten lze ziskat stiskem tlačitka Dry Kill.
5 Dry Kill: Zcela eliminuje původní neupravený signál a na výstupu ponechává signál upravený.

6 Drag: Tento digitální reveb je tořen Šadou krátkých zpoždění. Potenciometrem Drag se jednotlivé zpožděné zázněje oddělí a vznikne koiklavý, plaskající efekt. Jedná se o nejazimavější funkcí modulu Aformath. Důrazně doporučujome pomalé otáčení (nebo modulaci), které nechá zazníť noty a dosáhnout skvěly efekt deformovaných odlácek. Při otáčení proti směru hodinových ruček připomina spěse delay, při otáčení ve směru hodinových ruček spíse reveb. Při otáčení ve směru hodinových ruček dosáhnete kratších casu zpoždění, při otáčení ovlađačem proti směru hodinových ruček delších casu zpoždění. Při otáčení timo potenoclemet si sīsmnete změny ladění, když je zvuk přitomben ve vyrovnávaci parměti efektu nebo když dochází k sarmovolné oscilaci.
7 Mode: Nastavení určuje chování potenciometru Drag a jeho reakci na řídící napětí. K dispozici je 9 různých režimů (jejich popisy naleznete v odstavci Režimy).
8 Diffuse: Vyhlazuje a rozptyluje opakovaná zpoždění. Ostřejší přechody s větším náběhem proti směru hodinových ručiček, větší ambience a jemná simulace reverbu při otáčení ve směru hodinových ručiček.
9 length: Rídí délku doznění reverbu.
10 LED indikátor režimu: Vizuální znázornění aktuálního režimu.
11 Invertující atenuátor pro řídící napětí Drag: Zeslabuje nebo invertuje přichozí řídící napětí. Pokud je ovládací prvek v krajní poloze ve směru hod. ručíček, řídící napětí je na úrovní jednotného zisku, v krajní poloze proti směru hodinových ručíček je invertováno, a pokud je ovladač v poloze 12 hodin, řídící napětí je zcela utlumeno.
12 Invertující atenuátor pro řídící napětí Mode: Zeslabuje nebo invertuje přichozí řídící napětí. Pokud je ovládací prvek v krajní poloze ve směru hod. ručíček, řídící napětí je na úrovní jednotného zisku, v krajní poloze proti směru hodinových ručíček je invertováno, a pokud je ovladač v poloze 12 hodin, řídící napětí je zcela utlumeno.
13 Invertující atenuátor pro řídící napětí Diffuse: Zeslabuje nebo invertuje přichozi řídící napětí. Pokud je ovládací prvek v krajní poloze ve směru hod. ručíček, řídící napětí je na úrovni jednotného zisku, v krajní poloze proti směru hodinových ručíček je invertováno, a pokud je ovladač v poloze 12 hodin, řídící napětí je zcela utlumeno.
14 Invertující atenuátor pro řídící napětí Length: Zeslabuje nebo invertuje přichozí řídící napětí. Pokud je ovládací prvek v krajní poloze ve směru hod. ručíček, řídící napětí je na úrovni jednotného zisku, v krajní poloze proti směru hodinových ručíček je invertováno, a pokud je ovladač v poloze 12 hodin, řídící napětí je zcela utlumeno.
15 Vstup řídícího napětí pro funkci Drag: Umožňuje modulaci ovládání Drag pomocí externího řídícího napětí.
16 Vstup řídícího napětí pro funkce režimu Mode: Umožňuje modulaci ovládání Mode pomoci externího řídícího napětí.
17 Vstup řídícího napětí pro funkci Diffuse: Umožňuje modulaci ovládání Diffuse pomocí externího řídícího napětí.
18 Vstupřídícího napětí pro funkci Length: Umožňuje modulaci ovládání Length pomocí externího řídícího napětí.
19 Konektor Audio Input: Slouží k připojení audiosignálů od nástrojové až po modulámí úroveň. K nastavení jejich úrovně slouží potenciometr Input.
20 Konektor Reflect Send: Výstup pro externí připojení a zpracování signálu zpětnovazební cesty Reflect. Připojení z tohoto výstupu nepřeruší zpětnovazební cestu interního signálu.
21 Konektor Reflect Return: Připojení návratu externě připojeného a zpracovaného signálu zpětnovazebního cesty Reflect. Může sloužit také jako další audiovstup, pokud nebudete zpětnovazební signál potřebovat. Potenciometr Reflect funguje pro signál připojený do tohoto vstupu jako atenuátor. Pamatujte si, že při zpracování zpětnovazebního signálu Reflect může při zpracování efektů, jako je např. Zkreslení nebo rezonancní filtr, snadno dojit k samovolné oscilaci. Potenciometrem Reflect lze tento faktor kompenzovat. Po připojení kabelu do tohoto vstupu zu zpětnovazební cesta interního signálu odpojí, ale funkce Reflect Send bude stále aktivní.
22 vstupní konektor Audio Output

<>>

Pokud připojite signál z hlavního výstupu Audio Output a z výstupu Reflect Send do výstupního audio-modulu, vytvořite pseudo-stereo efekt. Ještě složitější a rozmanitější úpravy signálu lze vytvořit tak, že signál z výstupu Reflect Send připojite do rozbočováče a použijete ho spolu se signálem hlavního výstupu (například hlavní signál zapojite do levého výstupu audiosystému a rozbočený signál Reflect Send do výstupu pravého). Další rozbočený signál Reflect Send zapojite do některého externího procesoru, jako je např. filtr nebo VCA (napětově řízený zesílovač), a poté nazpět do vstupu Reflect Return.

<< Režimy >>>

1. Bez kvantizace: Plynulá a nekvantifikovaná odezva v celém provozním rozsahu
2. Bez kvantizace s funkcí Slew: Plynulá a nekvantifikovaná odezva v celém provozním rozsahu, ale s hudebním efektem, který připomíná otáčení potenciometru Varispeed na starých modelech britských páskových efektů. Efekt „Drag“ se bude za potencio-metrem nebo řidícim napětim zpožďovat, ale poté se vždycky rychle chytne.
3. Volt/Oktáva bez kvantizace : Plynulý a ne- kvantizovaný průběh, ale přesto přízpůsobený průběhu 1 V/oktáva tak, aby umožnil melodickou modulaci zvuku ve vyrovnávací paměti nebo jako napěťově řízený oscilátor

řízení kmitočtu samovolné oscilace

1. Chromatická stupnice: Kvantizovaný průběh 1 V/oktáva na chromatickou stupnici
2. Durová stupnice: Kvantizovaný průběh 1 V/oktáva na durovou stupnici
3. Mollová stupnice: Kvantizovaný průběň 1 V/oktáva na mollovou stupnici
4. Pentatonická stupnice: Kvantizovaný průběh 1 V/oktáva na pentatonickou stupnici
5. Oktávy a kvinty: Kvantizovaný průběh 1 V/oktáva s ponecháním pouze oktáv a kvint
6. Oktávy: Kvantizovaný průběh 1 V/oktáva s ponecháním pouze oktáv

<>>

Při použití řídícího napětí bude potenciometr přírazený tomuto parametru fungovat jako offset. Proto budete chítit upravit potenciometr a vyhrazený invertující atenuátor tak, aby se řídící napětí dostalo do požadovaného provozního rozsahu pro parametr. Je vhodné začit s potenciometrem v poloze 12 hodin a invertujícím atenuátorem v krajní poloze ve směru hodinových ručiček a podle potřeby nastavení upravit.

<>>

Při použití vyšších úrovní nastavení potenciometrů Length a Reflect je obvyklé, že modul Afterneath začne samovolně oscilovat – zejměna pokud jsou oba potenciometry nastaveny nad pozici 12hodin. Když budete kombinovat vlastní oscilaci s napětovým řízením parametru Drag, získáte zajímavý napěťové řízený oscilátor. Režímy 3-9 umožní samovolnou oscilaci při stanovení rozsahu volt / oktáva. Při použití externího fidícího napětí funguje potenciometr Drag jako ofsetová kontrola příchozího napětí. Vzhledem k povaze efektu reaguje parametr Dragpouze na kladné napětí ve velikost od 1,6 do 4,1 voltu. Pokud používáte napětí mezi 0 a 1,6 voltu, můžete otáčením potenciometru Drag ve směru hodinových ručiček upravit offset příchozího napětí vzhledem k rozsahu odezvy. Pamatujte si, že bipolární signály mohou vyžadovat dodalečné kompenzační napětí z externího zdroje, aby se do rozsahu odezvy dostal celý řídící signál.

A nezapomínejte, že modul Aftemeath nelze považovat za přesný oscilátor. Ladění samovolné oscilace je dáno především notou, která se do něj hraje. Při využití zpětné vazby se původní nota transformuje prostřednictvím různých harmonických a enharmonických kmitočtů, v závislosti na nastavení potenciometrů Length, Reflect a Dampen. Při pečlivém nastavení parametrů Length a Reflect lze udržet dlouze doznívající zvuky ve vyrovnávací paměti po delší dobu bez ztráty stability.

<< Sledování Volt/Oktáva během samovolné oscilace >>>

1. Invertující atenuátor pro napětím řízený vstup Drag otočte zcela ve směru hodinových ručiček a potenciometr Drag do polohy 12 hodin.
2. Vyberte jeden z režimů 3-9.
3. Potenciometry Length a Reflect otočte přes polohu 12 hodin, dokud se neozvou samovolné oscilace.
4. Vyhledejte rozsah zdroje řídicího napěti (například klávesnice Volt/Oktáva), který má vliv na ovládání parametru přetažení. Vyberte nejvyšší notu, kterou chcete v tomto rozsahu použít, a hrajte ji opakovaně během otácení potenciometru Drag tam a zpět, dokud nenaleznete horní limit lohoto ovládacího prvku (jedná se o polohu, v niž další otácení nebude mít žádný vliv). Potenciometr Drag nastavte do polohy, v niž bude pouze procházet bodem, který již nemá na stupnici žádný vliv.
5. Potenciometry Length a Reflect stáhněte, dokud samovolné oscilace zcela nepominou.

Nyní jste upravili rozsah modulu Afterneath vzhledem ke zdroji řídícího napětí. Noty hrané do modulu Afterneath budou uspořadány podle řídícího napětí přitomném na vstupu Drag. Pokud napřiklad stisknete klávesu „C” na své Volt/Oktáva klávesnici a poté zahrajete notu C na externím zdroji do vstupu modulu Afterneath, při následném stisknutí kláves na klávesnici dojde ke správnému uspořadání zvuku, který je ve vyrovnávací pamětí modulu Aftermeth. Při otáčení potenciometrů Length a Reflect ve směru hodinových ručiček bude zvuk v mezipamětí udržován delší dobu. Výsledkem vyšší úrovně nastavení parametrů Length a Reflect bude samovolná oscilace, při které se původní zvuk transformuje rúznými harmonickými a enhanmonickými kmitočty původního zvuku, který byl uložen ve vyrovnávací pamětí.

Režimy 5-9 jsou vynikající volbou pro sledování řídicího napěti bez klávesnice, a jejich účelem je cyklické nebo náhodně uspořádané řízení parametru Drag. Například při připojení zdroje náhodných napěti do vstupu Drag dojde ke generování náhodných melodí na základě stupnice přiřazené k vybranému režimu.

Doporučujeme hodně experimentovat!
